应用在空调中的高精度数字模拟混合信号温度传感芯片

空调即空气调节器（Air Conditioner），是指用人工手段，对建筑或构筑物内环境空气的温度、湿度、流速等参数进行调节和控制的设备。空调一般包括冷源/热源设备，冷热介质输配系统，末端装置等几大部分和其他辅助设备。主要包括：制冷主机、水泵、风机和管路系统。末端装置则负责利用输配来的冷热量，具体处理空气状态，使目标环境的空气参数达到一定的要求。

图片来源：无版权图库 - Pixabay

空调分为单冷空调和冷暖两用空调，工作原理是一样的，空调以前大多一般使用的制冷剂是氟利昂。 氟利昂的特性是：由气态变为液态时，释放大量的热量。而由液态转变为气态时，会吸收大量的热量。（即先吸热气化再液化放热）空调就是据此原理而设计的。

压缩机将气态的制冷剂压缩为高温高压的气态制冷剂，然后送到冷凝器（室外机）散热后成为常温高压的液态制冷剂，所以室外机吹出来的是热风。

然后到毛细管，进入蒸发器（室内机），由于制冷剂从毛细管到达蒸发器后空间突然增大，压力减小，液态的制冷剂就会汽化，变成气态低温的制冷剂，从而吸收大量的热量，蒸发器就会变冷，室内机的风扇将室内的空气从蒸发器中吹过，所以室内机吹出来的就是冷风；空气中的水蒸汽遇到冷的蒸发器后就会凝结成水滴，顺着水管流出去，这就是空调会出水的原因。

制热的时候有一个叫四通阀的部件，使制冷剂在冷凝器与蒸发器的流动方向与制冷时相反，所以制热的时候室外吹的是冷风，室内机吹的是热风。其实就是用的初中物理里学到的液化（由气体变为液态）时要排出热量和汽化（由液体变为气体）时要吸收热量的原理。

用循环水泵不间断地把水箱内的水抽出，并通过布水系统均匀地喷淋在蒸发过滤层上，室外热空气进入蒸发降温介质，在蒸发降温介质CELdek(特殊材质的蜂窝状过滤层，让降温效果更理想)内与水充分进行热量交换，因水蒸发吸热而降温的清凉、洁净的空气由低噪音风机加压送入室内，使室内的热空气排到室外，从而达到室内降温的目的。

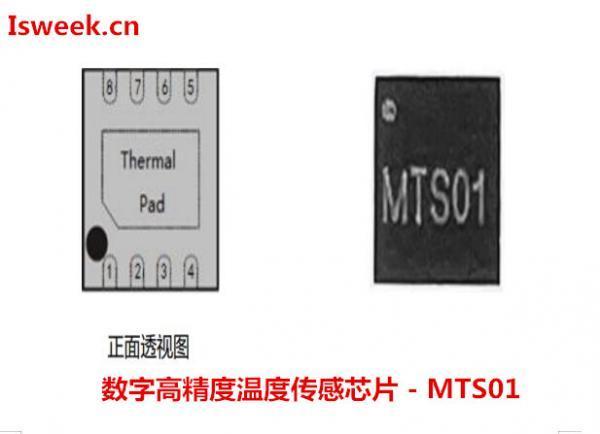

数字高精度温度传感芯片-MTS01、MTS01Z、MTS01W是工采网代理的国产品牌MYSENTECH推出的高精度数字模拟混合信号温度传感芯片。

温度芯片感温原理基于CMOS半导体PN节温度与带隙电压的特性关系，经过小信号放大、模数转换数字校准补偿后，数字总线输出，具有精度高、一致性好、测温快、功耗低、可编程配置灵活、寿命长等优点。

温度芯片内置16-bit ADC，分辨率0.004℃，具有-70℃到+150℃的超宽工作范围。芯片在出厂前经过100%的测试校准，根据温度误差特性进行校准系数的拟合，芯片内部自动进行补偿计算。芯片支持数字单总线和I2C 双通信接口：单总线适合长线缆、多节点的分布式传感应用场景，可支持100个节点100 至500 米长的测温节点串联组网。

芯片具有64位ID序列号，芯片的ID搜索、测温数据内存访问、功能配置等均可通过数字单总线协议指令实现，上位机微处理器只需要一个GPIO端口便可进行读写访问；I²C接口适合高速率的板级应用场景，接口速度可达400kHz。

芯片内置非易失性E2PROM存储单元，用于保存芯片ID号、高低温报警阈值、温度校准修正值以及用户自定义信息，如传感器节点编号、位置信息等。芯片另有ALERT报警指示引脚，便于用户扩展硬件报警应用。

温度传感芯片 - MTS01的特性：

1、测温精度：

-±0.1℃（+28°C 到+43°C）

-或±0.1℃（+0°C 到+50℃）

-或±0.1℃（+20°C 到+70℃）

2、测温范围：-70°C ~ +150°C

3、低功耗：典型待机电流0.1μA@3.3V，测温峰值电流0.45mA@3.3V，测温平均电流5.2μA（@3.3V，1s 周期）

4、宽工作电压范围：1.8V-5.5V

5、感温分辨率：16 位输出，高分辨率0.004°C

6、温度转换时间可配置：10.5ms/5.5ms/4ms

7、可配制单次/周期测量

8、用户可设置温度报警

9、标准单总线接口& I2C 接口

数字高精度温度传感芯片- MTS01广泛应用在智能穿戴、空调、电子体温计、动物体温检测、医疗电子、冷链物流、热表气表水表等多领域，欢迎致电联系：133 9280 5792(微信同号)

原文标题:应用在空调中的高精度数字模拟混合信号温度传感芯片
