用于便携式音频应用的单声道编解码器

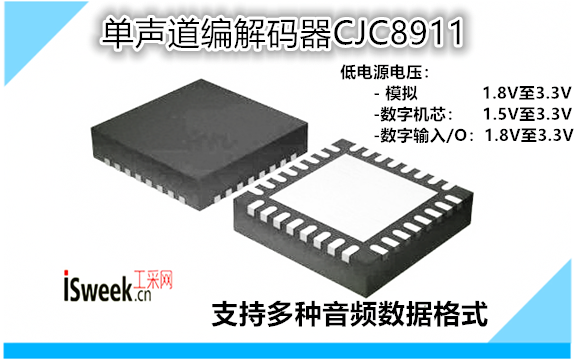

CJC8911是一款低功耗、高质量的单声道编解码器，采用非常小而薄的4x4毫米COL封装；专为便携式数字音频应用而设计；非常适合便携式数字音频应用程序，如MP3和迷你磁盘播放器/录音机。

产品描述：

CJC8911具有可配置的数字音频接口，其中可以读取ADC数据并将数字音频回放数据馈送到DAC。它支持多种音频数据格式，包括i2s, DSP模式(一种突发模式，其中帧同步加上2个数据打包字传输)，MSB-First，左对齐，并且可以在主或从模式下操作。

设备集成了完整的接口到一个出线端口，先进的芯片上数字信号处理执行图形均衡器，3-D声音增强和麦克风或线路输入的自动电平控制；单声道24位多位deltasigmaadc和dac与过采样数字插值和抽取滤波器一起使用。

CJC8911采用独特的时钟方案，可以从12.00MHz USB时钟或工业标准256/384 fs时钟产生许多常用的音频采样率；此功能消除了在主时钟不是采样率的整数倍的应用中对外部锁相环(PLL)的常见要求。

可以产生8kHz、11.025kHz、12kHz、16kHz、22.05kHz、24kHz、32kHz、44.1kHz、48kHz、88.2kHz和96khz的采样率。

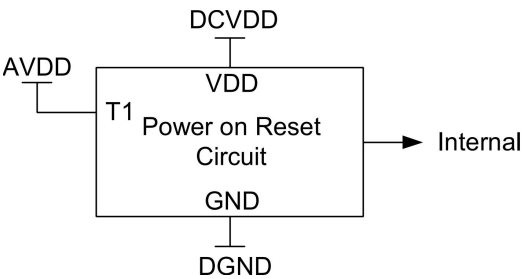

内部上电复位电路原理图：

CJC8911具有两个高阻抗，低电容交流耦合模拟输入，MICINP/ MICINN。输入可以配置为麦克风或线路水平通过启用或禁用麦克风增益增强。

特性：

◆DAC信噪比91 dB（“A”加权），THD-81.2dB在48 kHz，1.8V

◆ADC信噪比92.7 dB（“A”加权），THD-82dB在48 kHz，1.8V

◆可编程ALC /噪声门

◆数字图形均衡器

◆低倍：

-7mW播放(1.8V电源）

-13mW记录和回放(1.8V电源）

◆低电源电压：

-模拟1.8V至3.3V

-数字机芯：1.5V至3.3V

-数字输入/O：1.8V至3.3V

◆256fs / 384fs或USB主时钟速率：12MHz，24MHz

◆音频采样率：8、11.025、16、22.05、24、32、44.1、48、

◆88.2, 96个kHz从内部从主时钟产生

在音频解码领域，由工采网提供的Codec芯片都受到用户好评；并且为客户提供优质的保障及技术支持，需PDF规格书及申请样品；可联系：19168597394（微信同号）长期现货，欢迎咨询。
