在开关电源中光耦有哪些作用

光耦是一种将输入电路和输出电路通过光学隔离的器件，它由一个发光二极管（LED）和一个光敏晶体管（Phototransistor）组成；具有信号单向传输性，从而实现输入端与输出端的电气隔离，即：输出信号对输入端无影响，具有抗干扰能力强、工作特性稳定、高可靠性、传输效率高等优点，通常被应用与开关电源控制回路中。

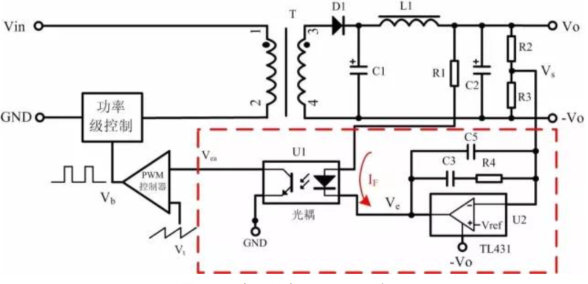

光耦在开关电源中的典型应用原理：从输出端采样，获取误差信号，然后把信号通过转换、隔离传输到输入端IC的PWM控制器，通过调节PWM占空比的大小，实现高精度稳压输出。

在开关电源中，光耦主要有：

1、电气隔离：开关电源通常需要将输入和输出电路进行隔离，以确保安全性和可靠性。光耦提供了电气隔离，通过光学信号传递，可以有效地隔离输入与输出电路，避免了电流和电压的相互干扰。

2、控制信号隔离：开关电源通常需要接收外部控制信号来调节工作状态，如开关、调整输出电压等。光耦可以将控制信号从输入电路传输到输出电路，并实现隔离，以防止外界噪声和干扰对控制信号的影响。

3、错误检测与保护：开关电源中常常需要监测输出电压、电流以及其他关键参数，以实现错误检测和保护功能。光耦可以将这些监测信号传递到控制电路中，通过比较和反馈控制，实现对开关电源的保护、限流等功能。

4、反馈控制：开关电源中的反馈控制回路通常需要将输出信号与参考信号进行比较，并调整开关元件的工作状态。光耦可以将输出信号传递到反馈控制回路中，以实现精确的反馈控制。

工采网平台代理了一系列美阔光耦产品；其中产品型号有：MPC30XX-4L系列、MPC101X系列、MPC354、MPC356、MPH-314、MPH-341、MPCM501、MPC3120R、MPC3150L、MPC816、MPC817以及MPCM501、H11LX、6N137、6N135等等。

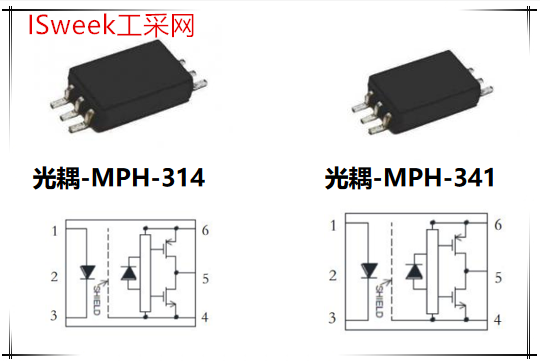

其中光耦MPH-314、MPH-341非常适用于非常适合驱动电源逆变器和用于电机控制的逆变器和MOSFET；它包含一个LED光学耦合到一个具有功率输出级的集成电路。光耦合器在-40°C~+110°C的温度范围内保证其工作参数。

光耦MPC816、MPC817系列结合了一个砷化铝镓红外发射二极管作为发射极，该二极管光学耦合到塑料DIP4封装中的硅平面光电晶体管探测器，具有不同的铅形成选项；具有坚固的共面双模子结构，具有最稳定的隔离特性。

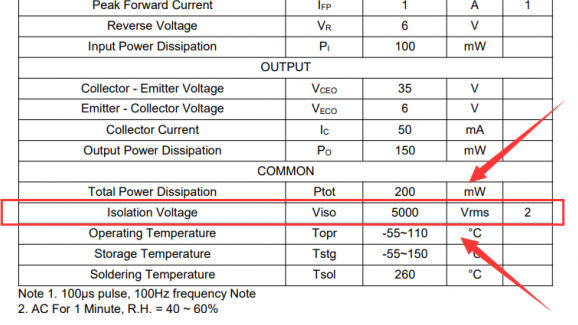

隔离电压有5000V的高压抗性的有：MPC30XX-4L、MPC101X、MPH-314、MPH-341、MPC814、MPC816、6N137、6N135、MPC817、MPC3120R等光耦，所有光耦系列温度范围都能在- 55°C至110°C下正常工作；

像这种类型的光耦就可以应用于一些高压设备上，例如咖啡机、洗衣机固态继电器、电源适配器、开关模式电源、可编程调节器、家用电器、办公设备上都可以使用。

美阔光耦系列产品可广泛应用于：开关模式电源、可编程调节器、家用电器、办公设备、隔离的IGBT/电源MOSFET门驱动器、工业逆变器、交流/无刷直流电机驱动、感应加热，不同型号光耦应用不同。
