应用在无线耳机领域的数字红外接近检测模块

无线耳机是中间的线被电波代替，是从电脑的音频出口连接到发射端，再由发射端通过电波发送到接受端的耳机中，接受端就是相当于是一个收音机。无线耳机有已知有三种类型。 一为蓝牙耳机，二为红外线耳机，三为2.4G。

图片来源：无版权图库 - Pixabay

无线耳机和有线耳机相比，在音质上区别不大，无线比较方便，主要是中间的线被电波代替而已。无线耳机分为三个部分：第一部分是发声源，第二部分是接受器，第三部分是耳机部分，这部分的功能主要是用来将手机或接收器传送来的信号转化为声音再传到人的耳朵里。

无线耳机功能特点：

1、有无线传输、无线监护、无线语音聊天等功能。

2、带有专业的学习方案，可学习各种家电遥控器（TV、VCR、DVB、DVD等）的功能，也可用作数字机顶盒遥控。

3、可无线收听绝大部分具有音频输出的电器。

4、使用无线耳机，可在电视静音的情况下，自由欣赏精彩节目。

5、将发射机置于老人、婴儿、病人等需要照顾的人身旁，使用接收机可收听到被照顾者的声音，方便轻松地护理。

6、采用原装进口发射管及核心技术，高灵敏度抗干扰，信号超强，效果出众，有效范围（小于）30米，可隔墙接收。

在无线耳机中，通常将接近传感器配置为在物体（在这种情况下，用户的耳朵张开）在3毫米以内时触发检测信号，而在接近的物体在10毫米以外的距离内时释放信号。可靠的接近度检测需要足够的信噪比（SNR）。

接近传感器可以通过检测何时取下无线耳机从而进入待机模式减小功耗，但传感器本身会消耗能量：传感器的大部分能源消耗都归因于红外发射器。幸运的是，无线耳机设计人员可以采用两种技术中的一种来限制传感器的功耗。

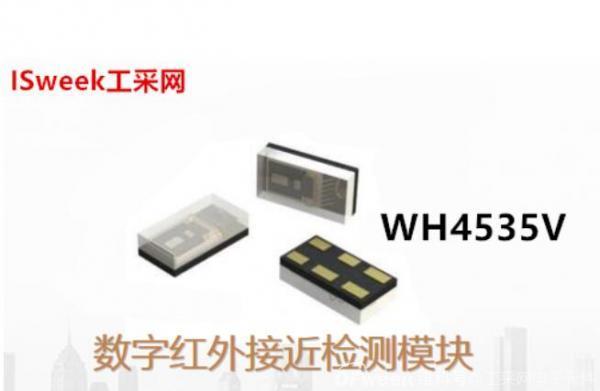

台湾旺泓推出的小体积数字红外接近检测模块 - WH4535V，其超小封装体积仅为L2.0毫米xW1.0毫米xH0.5毫米，让生产真正无线立体声（TWS）耳塞产品的音频制造商们得以开发更小、更轻的工业设计耳塞。

WH4535V是一种光到数字转换器，结合了接近传感器和高效的VCSEL光;是一种微型光地栅格阵列模块，集成了一个接近传感器和一个940nm红外VCSEL;利用由集成VCSEL发射器提供的对反射红外能量的光电二极管检测，接近检测功能可对附近的物体进行检测。

接近传感芯片 - WH4535V特点：

小间距设计用于1.7mm圆形传感器孔径尺寸

1.8v和1.8v电源I2C总线

10uA@100ms和10bits下的总有功电流(包括VCSEL电流)

待机电流0.7uA；睡眠模式电流0.7uA

940nm VCSEL红外发射器驱动12mA

高串音和环境光消除，相当于220分辨率

ADC分辨率可选10/12/14/16位

WH4535V数字红外接近检测模块的开发源于台湾旺泓对光学传感器开发和生产的坚持。台湾旺泓在国产接近、环境光和颜色传感器以及手机传感器模块方面长期占据市场主导份额。

在数字红外接近检测模块领域，台湾旺泓便是其中的佼佼者之一。了解更多关于台湾旺泓数字红外接近检测模块的技术应用，请联系：133 9280 5792(微信同号)

原文标题:应用在无线耳机领域的数字红外接近检测模块
