前言
北京时间2023年9 月13日凌晨，Apple正式发布了iPhone 15系列手机与全新一代的Apple Watch。
其中，iPhone 15系列手机最大的升级就是全系都用上了USB-C接口，并根据最新消息，iPhone 15全系列都配备了“完全标准”的USB- C端口，对线材、配件没有任何限制。而由于A17 Pro芯片集成了USB控制器，iPhone 15 Pro 系列的接口支持USB 3传输，速率可以达到10Gb/s，而iPhone 15的标准版仅支持USB 2，速率最高位480Mb/s。
iPhone15改用USB-C接口以后，有望将Lightning的传输速率提升到USB-IF最新的USB4规范，从而满足iPhone15视频传输、数据传递、高清音频等应用，而这个速率，就需要线缆内置E-Marker芯片，来标记线缆的数据传输能力，从而使线缆不会成为瓶颈，影响数据的高速传输。
两款新iPhone支持USB-C高速传输

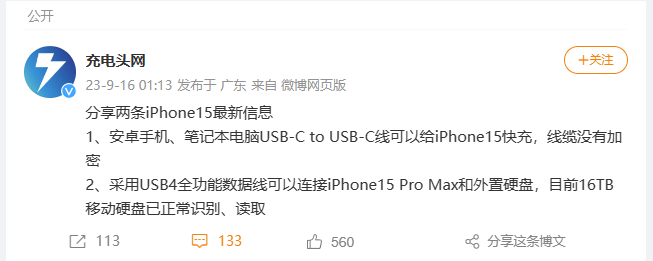

iPhone 15 Pro Max还能通过USB 4的全功能数据线连接外接硬盘，目前测试16TB移动硬盘可以正常识别和读取，不挑线材和硬盘。
这代iPhone15新机有哪些彩蛋，下面充电头网逐一盘点。
iPhone15 Pro/Pro Max支持高速数据传输

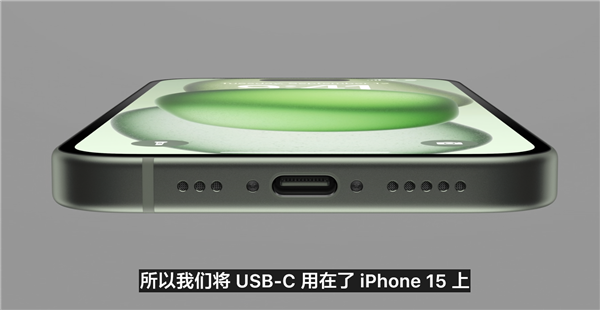

USB-C 直通的便利，苹果新发布的iPhone 15系列已全部换装USB-C接口。

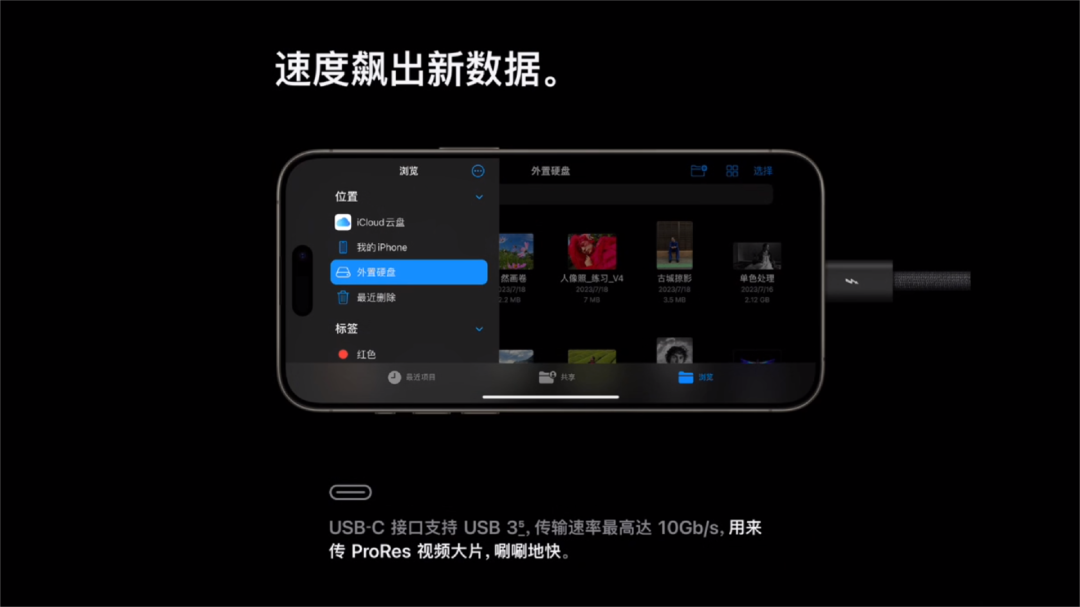

得益于USB 3的支持，iPhone拍摄的视频可直接存储到外置硬盘。

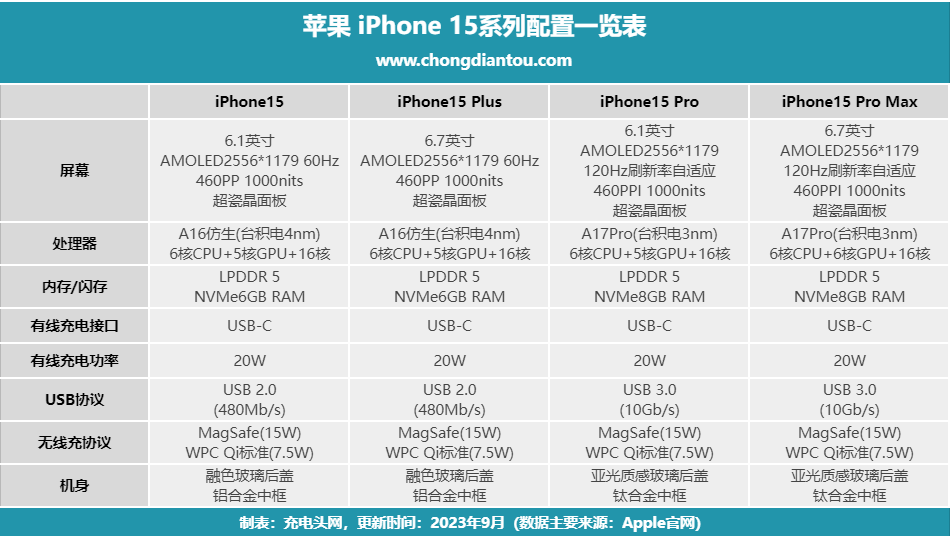

iPhone15系列含两款标准版机型，两款Pro版本机型，在USB接口协议上的差异，标准版机型配备的是USB 2.0，传输速率最高为480Mbps，而Pro版本机型则采用了苹果第二代超宽带芯片和USB-C端口，支持USB 3协议，传输速率最高可以达到10Gbps，是前者的20倍。
延伸阅读：苹果秋季新品发布会回顾，iPhone 15全系搭载USB-C接口，速率至高10Gbps
支持4K 60帧高清视频拍摄
这也是今年新机的重大升级之一，iPhone15 Pro和iPhone15Pro Max可以直接外挂硬盘来录制4K 60帧的视频，直接存储在外置设备中，真正的可以当做创作设备来使用了。
此外，iPhone15 Pro和iPhone15Pro Max能否通过USB4线缆实现对2K、4K外置显示器USB-C口一线通，这个点还有待实测。不过，此前的iPhone已经支持lightning to HDMI输出，这代iPhone15性能强劲，有望带来更多惊喜。
手机内置ReTimer信号增强芯片

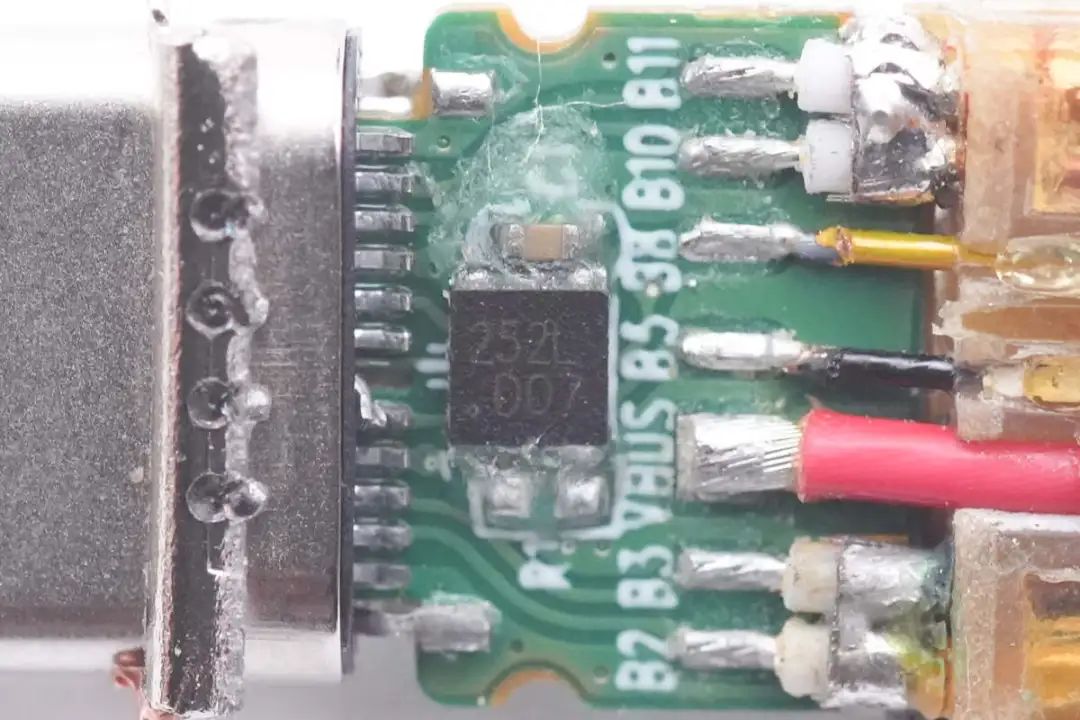

此前充电头网介绍了 iPhone 15 的接口形态外，从尾插小板 USB-C 母座后面还隐隐若若看到一颗神秘 IC。放大可以看到该 IC 是 ReTimer 芯片，可以推断 iPhone 15 系列多款机型支持高速数据传输，该芯片用于USB-C数据传输信号放大与增强。
ReTimer 芯片主要作用是信号重构，减轻信号抖动，在充电头网拆解过的雷电 / USB4 高速设备上经常会简单这种 ReTimer 芯片，它可以改善高带宽数据接口的信号传输稳定性，实现更长的传输距离。
USB4全功能线缆优势

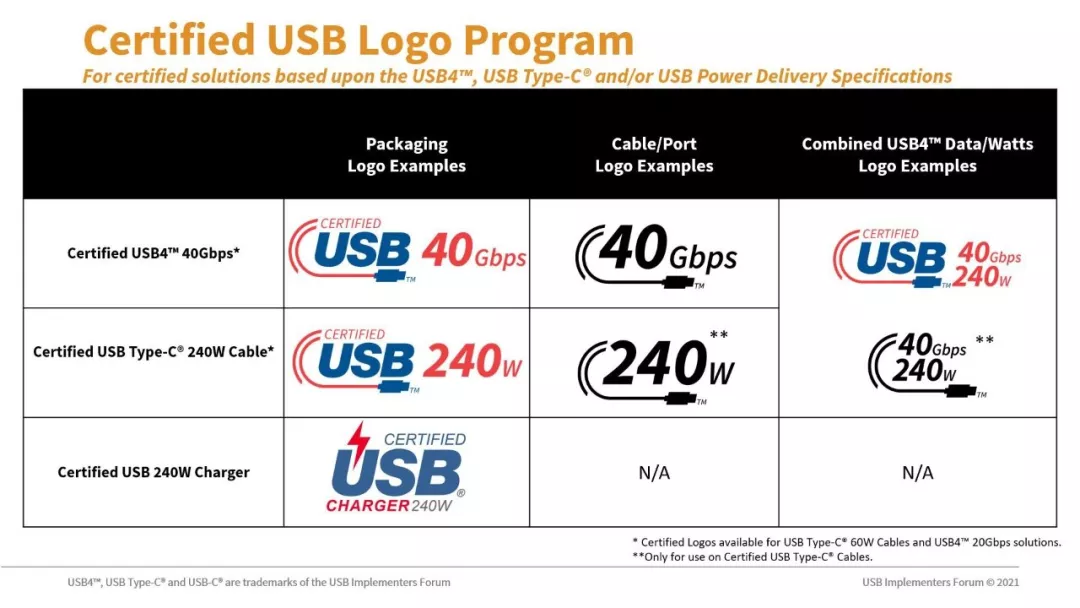

2019 年 9 月，USB4 正式发布，最高传输速率达到 40Gbps，与雷电 3 相同。USB4 有两个规格，分别是最高带宽达到 40Gbps 的 USB4 40、最高带宽达到 20Gbps 的 USB4 20，消费者需认清楚 USB4 40 才是满血接口。
目前采用M1、M2处理器的苹果MacBook均支持USB4数据传输。MacBook作为苹果三件套之一，以及生产力工具代表。通过USB4数据线，可以让iPhone15 Pro/Pro Max与MacBook连接，实现数据、视频等资料的高速传输，大大缩短时间，提升办公效率。
不但如此，市面上的USB4充电线还支持140W或者240W快充，可以给MacBook进行超级快充。这样出门在外，只需一条USB4数据线，就能同时给iPhone15、AirPods Pro（USB-C版）、iPad（USB-C版）、MacBook同时使用，可谓是真的一线通了。
USB4芯片
随着USB技术的不断进步和发展，USB4为用户带来了更快的数据传输速度和更高的功率输出，而想要体验到USB4带来的速度与便利，一条带有E-Marker芯片的线缆是必不可少的。这是由于USB-IF设定了一个硬件门槛，想支持5A大电流、支持USB3.0或更高的传输速度、支持视频输出功能，都需要E-Marker芯片的加持。
E-Marker的全称为“Electronically Marked Cable”，我们可以将其理解为USB Type-C线缆的电子身份标签，通过这颗芯片可以读取该线缆的各种属性，包括电源传输能力、数据传输能力、视频传输能力和ID等信息。基于此，输出端（如充电头、笔记本）才能根据输出端连接的设备（如手机或显示器）调整匹配的电压/电流或音视频信号。

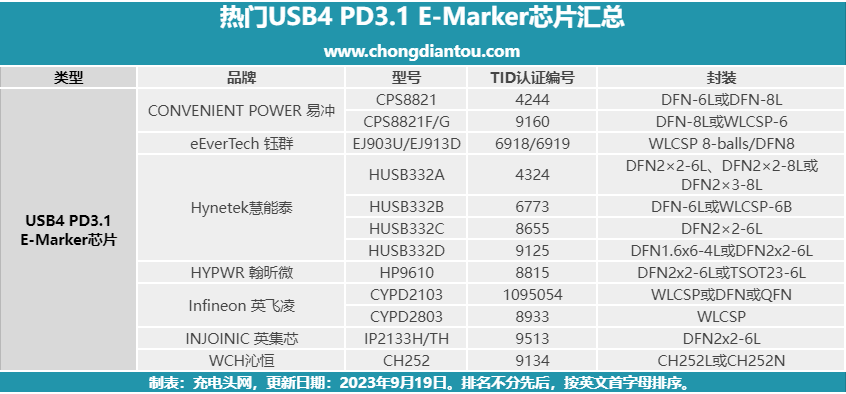

E-Marker芯片自身也存在档次之别。有些仅支持视频输出、有些仅支持USB 3.1 Gen1或USB3.1 Gen2、还有些仅支持5A电流传输，这类仅支持一项特殊功能的E-Marker芯片都属于较低端的存在。充电头网总结了七大厂商13款支持USB4 PD3.1的E-Marker芯片，可以满足高功率传输以及40Gbps高速数据传输线缆的需求。
新的线缆规范带来了E-Marker芯片的升级，据充电头网了解，目前已有易冲、钰群、慧能泰、瀚昕微、英飞凌、英集芯、沁恒等厂商推出了符合USB PD3.1快充标准，支持USB4的E-Marker芯片。
排名不分先后，按英文首字母排序。
CONVENIENT POWER 易冲
CPS8821

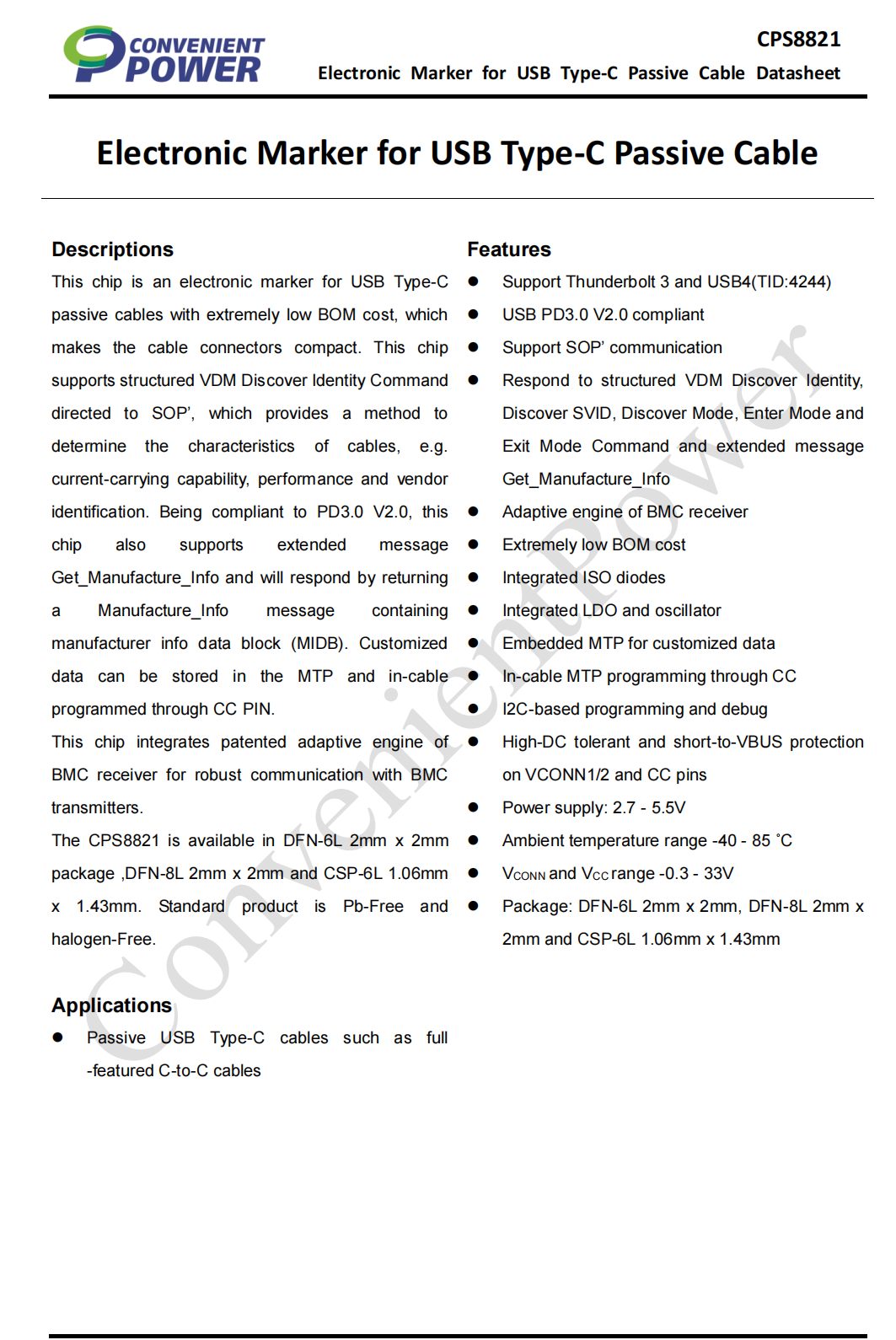

易冲CPS8821是一款支持USB PD3.1规格的E-Marker芯片，拥有最高240W功率，还兼容USB4&雷电4&雷电3&USB3.2数据传输，目前已经量产出货。
CPS8821系列其支持全功能USB4特性，并完美兼容USB3.2 Gen1/Gen2，USB3.1和USB2.0。支持Discover Identity，Discover SVID，Discover Modes，Enter Modes和Exit Modes命令，支持Manufacturer Info数据包，方便厂商将相关信息存储在线缆中。
电力传输方面支持SFR 20V 5A，100W功率传输及ERP 48V, 5A 240W功率传输。同时满足USB4 Gen3，40Gbps高速传输，向下兼容雷电3，且兼容4K 60Hz的高清视频传输。CPS8821除了支持CC线缆编程外，还可提供基于I²C的编程与调试能力，便于制造商进行开发，可广泛应用于USB-C to USB-C的全功能线缆。
相关阅读：
应用案例：
2、拆解报告：SHARGE闪极240W抗拉编织数据线SL105
CPS8821F/G

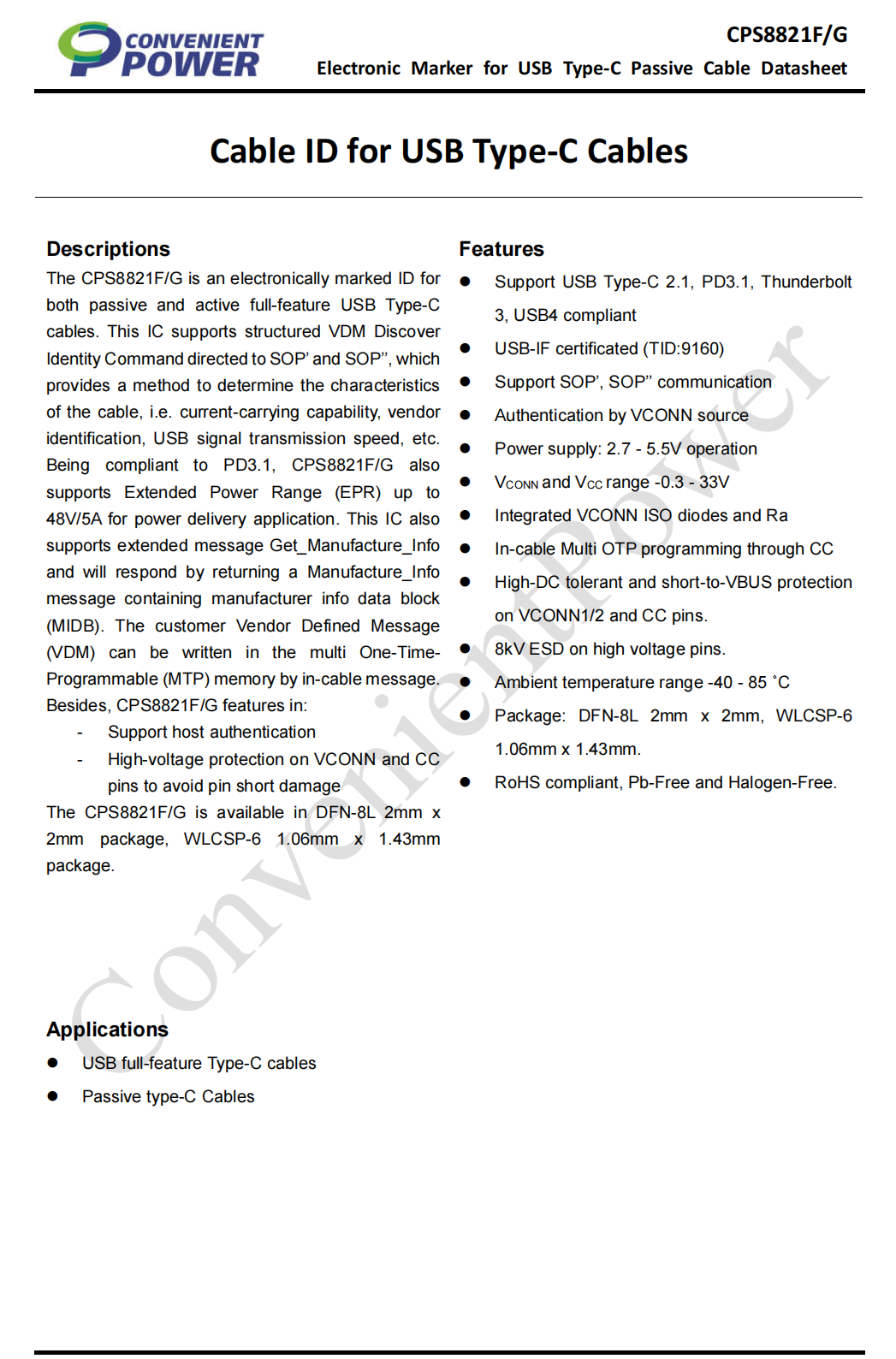

CPS8821F/G是易冲新推出的E-Marker芯片，其支持全功能USB4特性，并完美兼容USB3.2 Gen1/Gen2，USB3.1和USB2.0。支持Discover Identity，Discover SVID，Discover Modes，Enter Modes和Exit Modes命令，支持Manufacturer Info数据包，方便厂商将相关信息存储在线缆中。
CPS8821F/G还支持主机认证功能，针对PD3.1高输出电压应用，CPS8821F/G系列增强了ESD和高压pin的耐压能力，使CC与Vconn能提供33V的高压保护，并集成了VBUS与CC/Vconn短接的检测保护。
相关阅读：
1、易冲推出全新E-Marker系列——CPS8821F/G
2、易冲半导体E-Marker自带温升保护，独有的加密算法，保护线材安全
eEverTech 钰群
EJ903U/EJ913D
钰群科技 EJ903U/EJ913D 是一颗支持 PD3.1 240W 的E-Marker芯片，芯片内置256字节 OTP存储器，可通过CC引脚编程，芯片内部集成12M晶振，Vconn二极管和Ra电阻，内部集成3.3V和1.8V LDO。

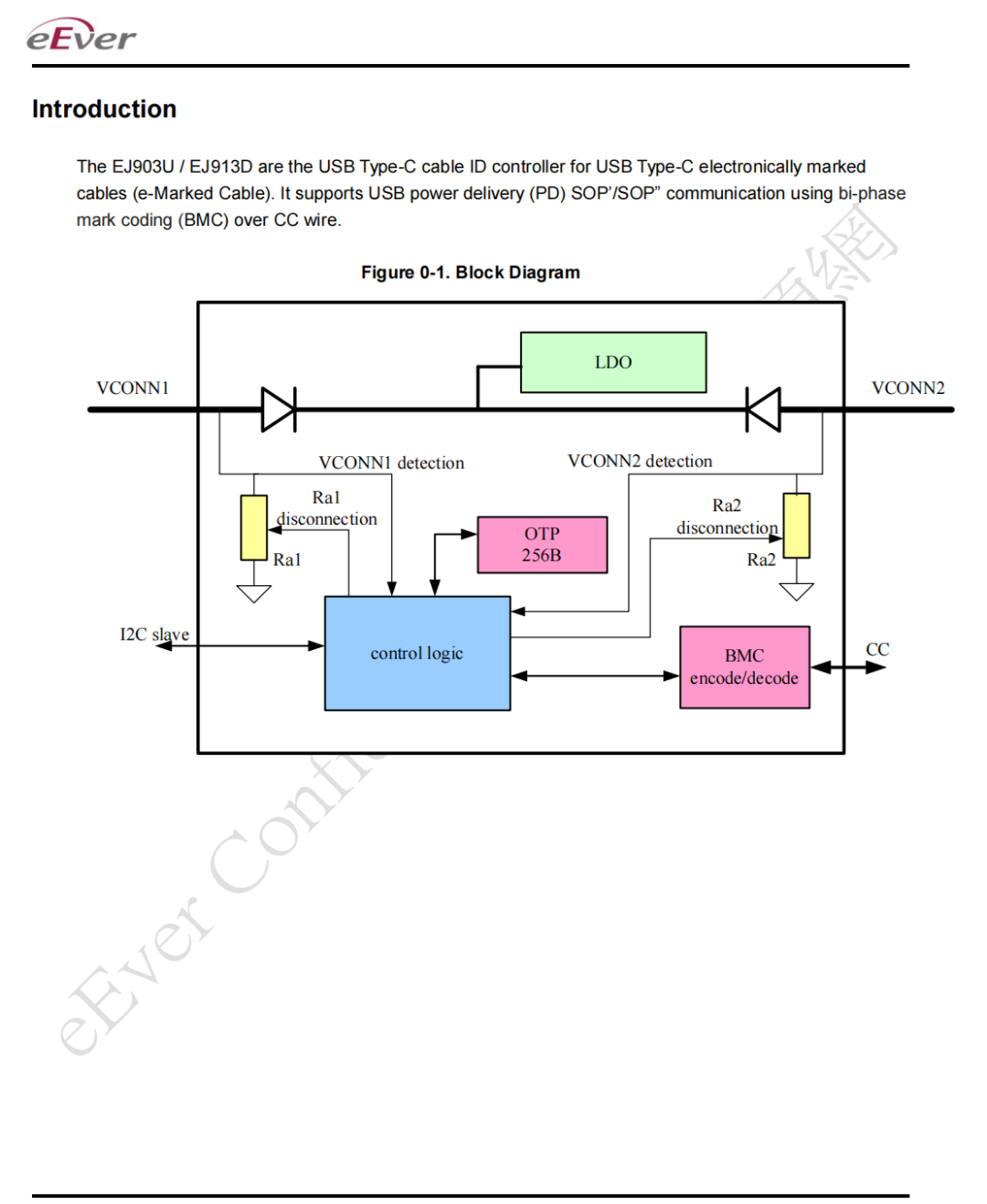

钰群科技 EJ903U/EJ913D 内部方框图，芯片内部逻辑控制电路，256字节OTP存储器，集成VCONN二极管，稳压器和BMC编码解码模块。

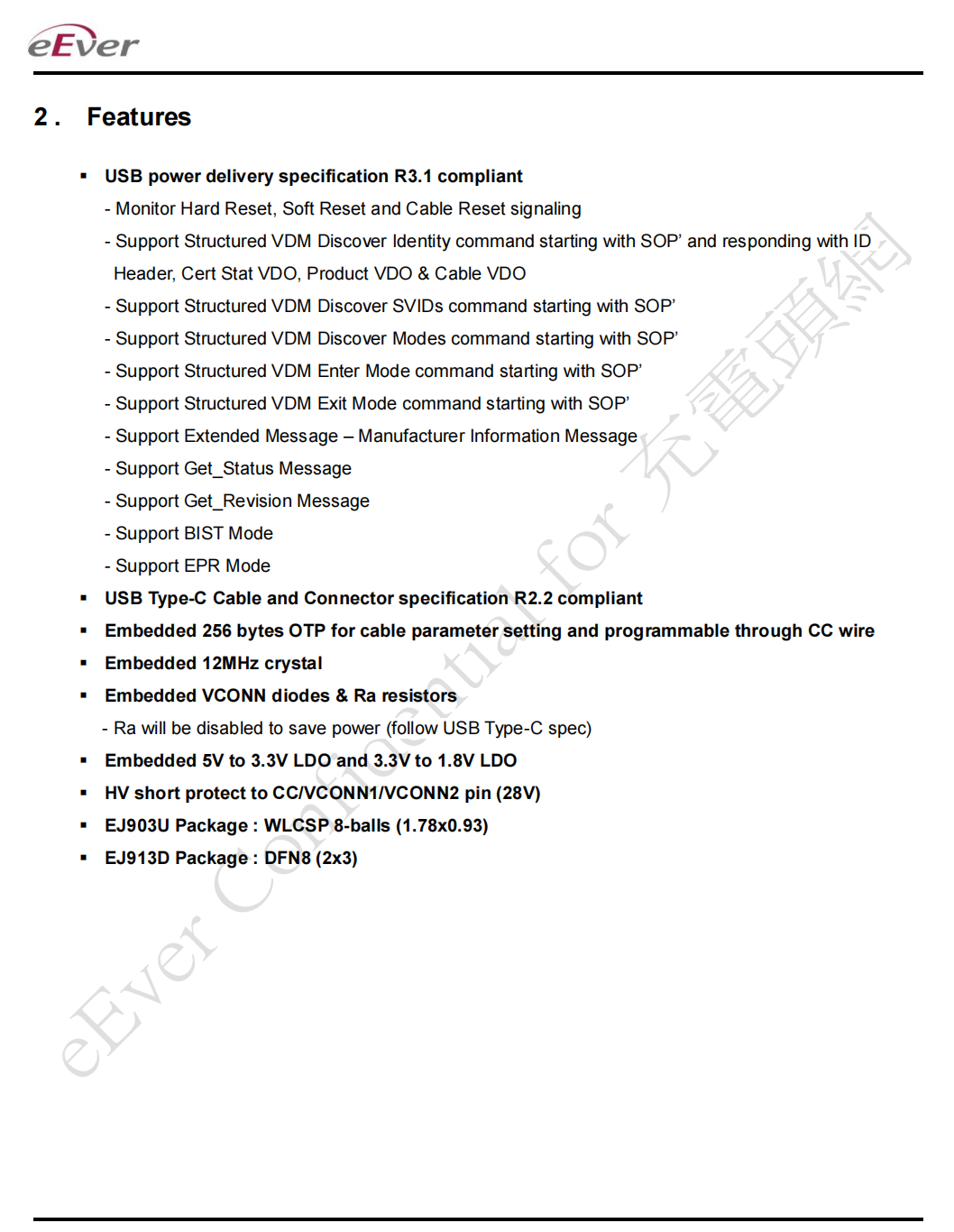

钰群科技 EJ903U/EJ913D 芯片特性一览，CC引脚和Vconn引脚支持28V耐压，可以防止VBUS引脚与CC或Vconn引脚短路造成-Marker芯片损坏。EJ903U采用WLCSP8封装，EJ913D采用DFN8封装，两款芯片都支持被动线
单芯片和双芯片应用。
相关阅读：
1、支持PD3.1 240W快充线设计，钰群科技推出 EJ90x 系列高性能E-Marker芯片
Hynetek慧能泰
HUSB332A

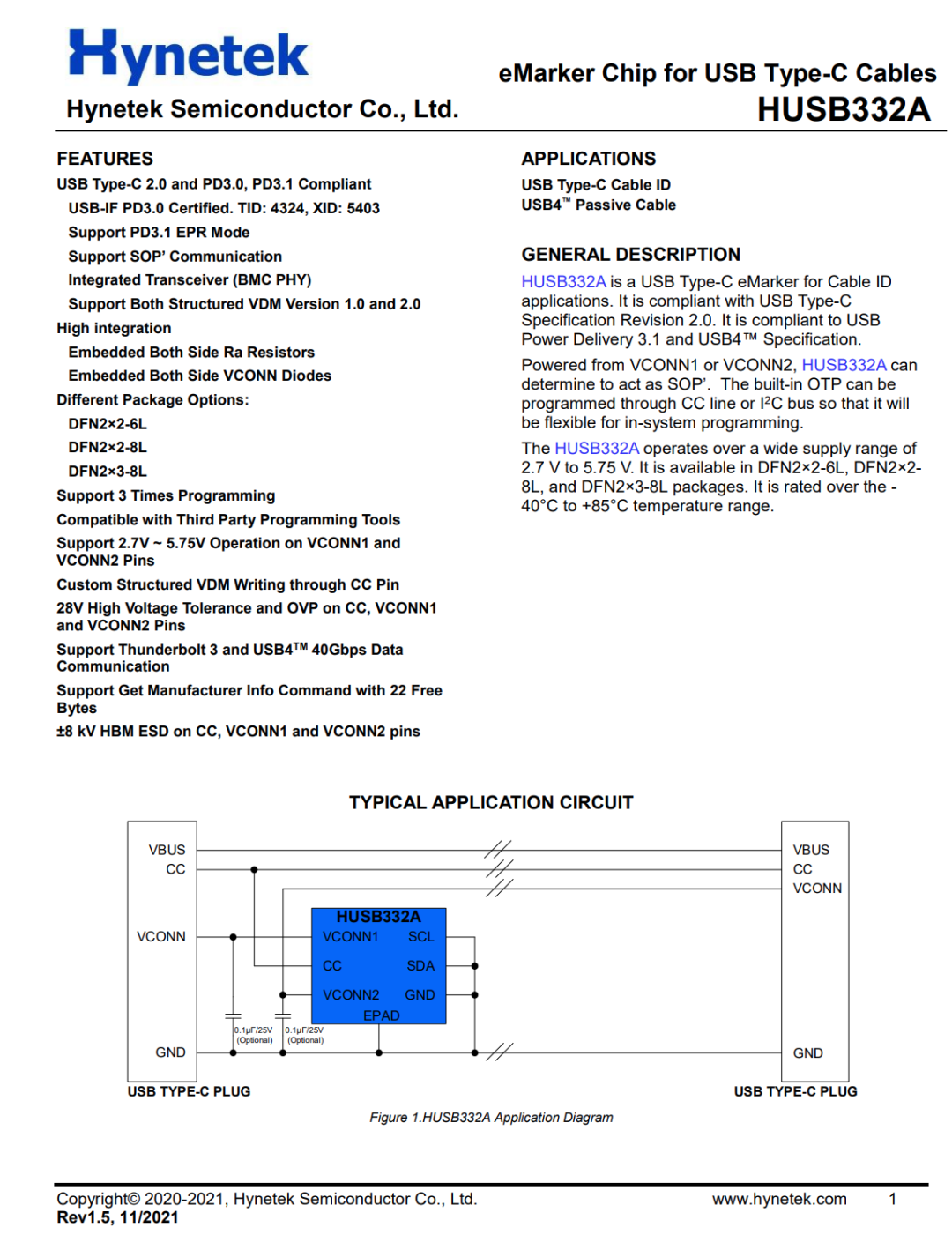

HUSB332A是慧能泰推出的一款USB Type-C电子标签芯片 (USB eMarker)，它同时支持 USB Type-C 规范 2.0，USB Power Delivery 规范 3.0, USB4规范和雷电3（Thunderbolt 3）规范，支持USB PD3.1 EPR扩展功率范围。已经通过了USB-IF协会认证，TID号：4324。
HUSB332A内部集成Ra电阻，集成VCONN二极管，可实现零外围设计。自带的烧写存储单元(OTP)可支持多次烧写。HUSB332A也可以支持通过 CC引脚实现Type-C成品头或者成品线缆系统烧写。
HUSB332A的CC，VCONN1和VCONN2引脚支持25V高耐压。HUSB332A提供DFN2×2-6L，DFN2×2-8L，DFN2×3-8L封装。适用于USB PD线缆和USB4被动线缆。
相关阅读：

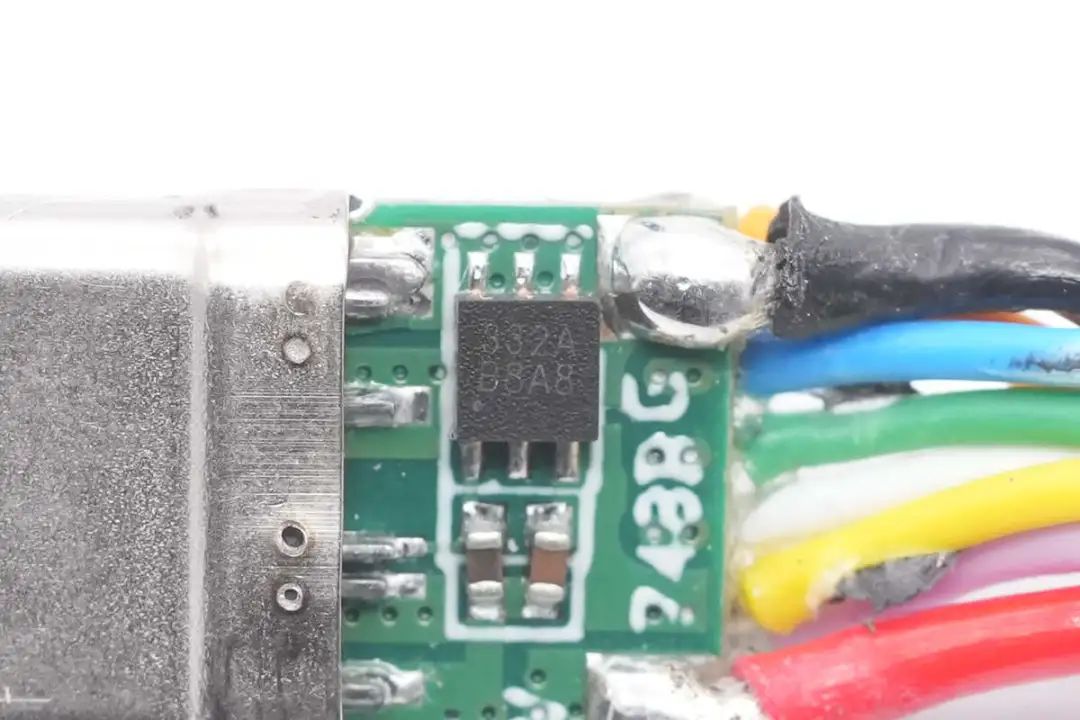

应用案例：
HUSB332B

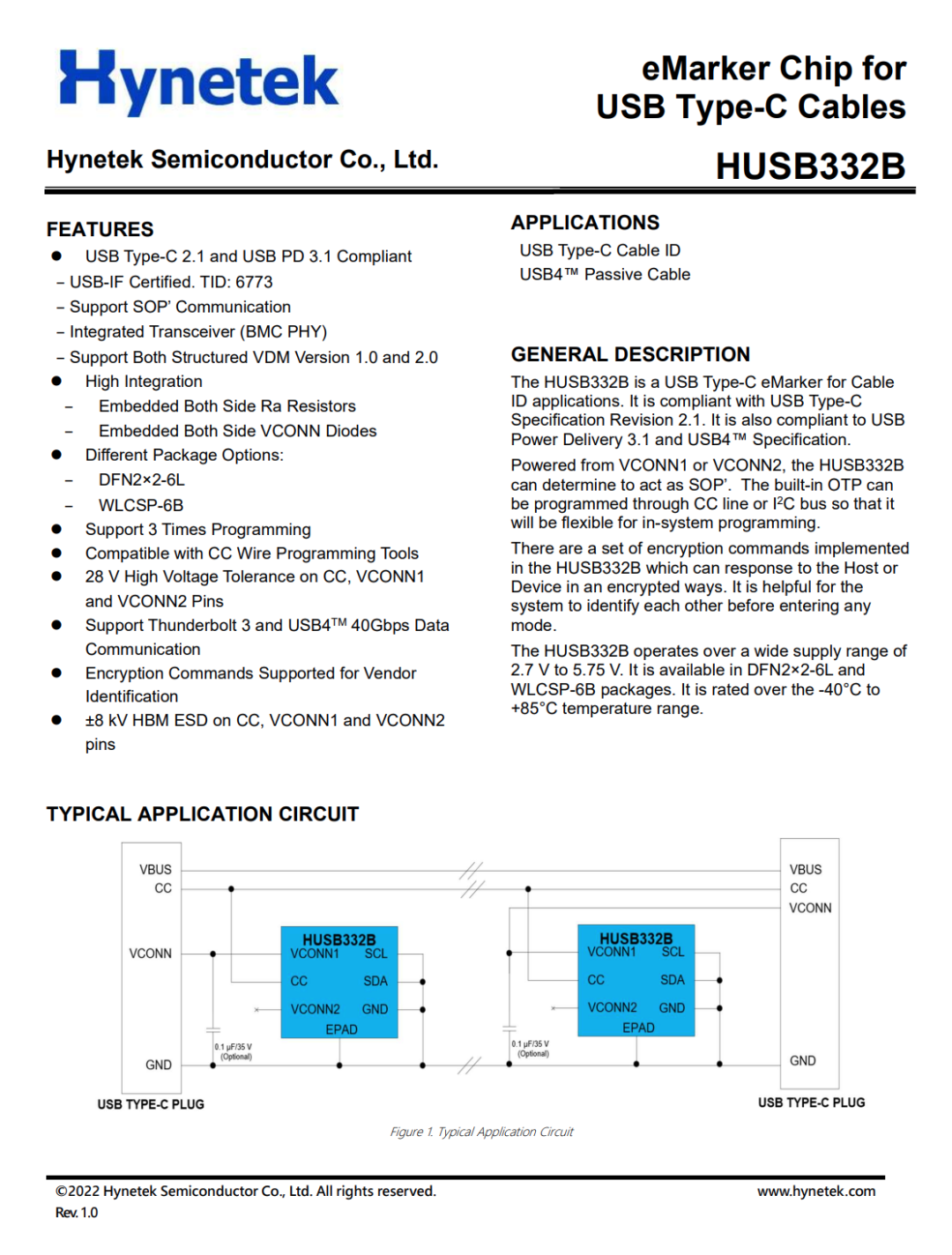

慧能泰 HUSB332B 业内首颗通过USB PD3.1 eMarker Silicon认证测试的 USB Type-C 电子标签芯片(eMarker)，TID 6773。
其支持PD3.1 EPR 240W功率传输和USB4 Gen3 40Gbps数据传输，适用于搭载240W USB Type-C to USB Type-C 线缆上。
同时 HUSB332B 也支持TBT3，USB3.2，USB3.1，USB2.0。HUSB332B自带加密功能，可应用于设备对线缆的身份识别，其自定义密钥方便各厂商定制。芯片具备2*2mm DFN-6L和 0.87*1.42mm WLCSP-6B两种封装类型，CC，VCONN1和VCONN2引脚支持28V高压保护，支持通过CC线编程。
相关阅读：
1、加速140W快充普及！9大厂商率先推出12款PD3.1芯片
应用案例：

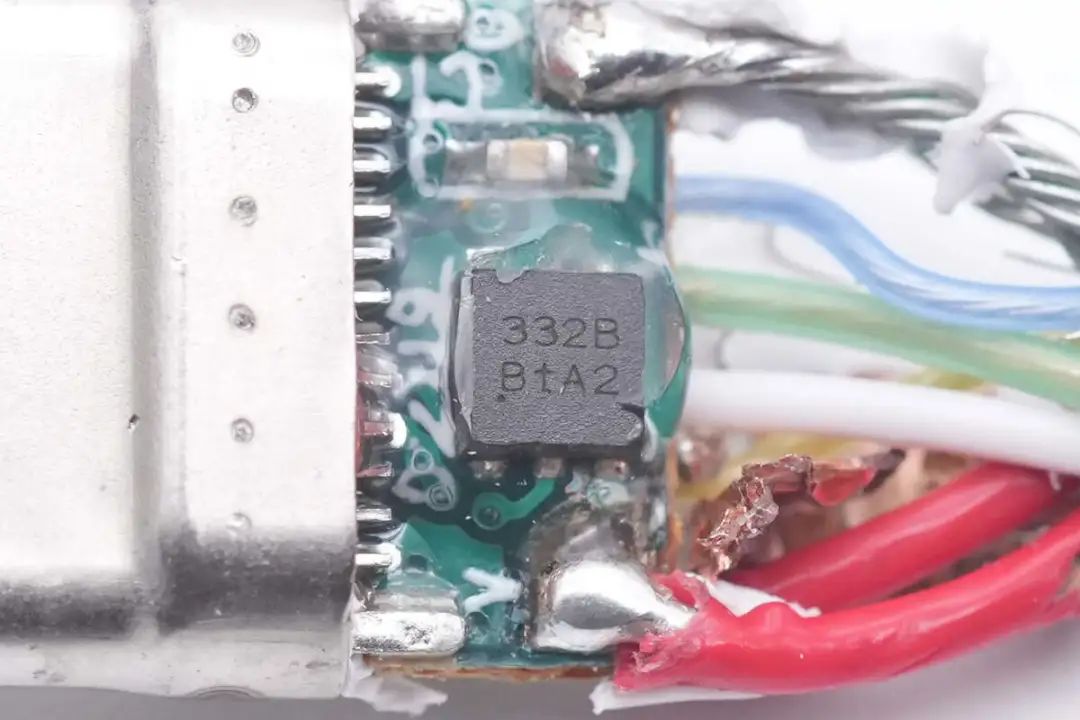

1、拆解报告：Baseus倍思240W优胜系列USB-C快充数据线
HUSB332C

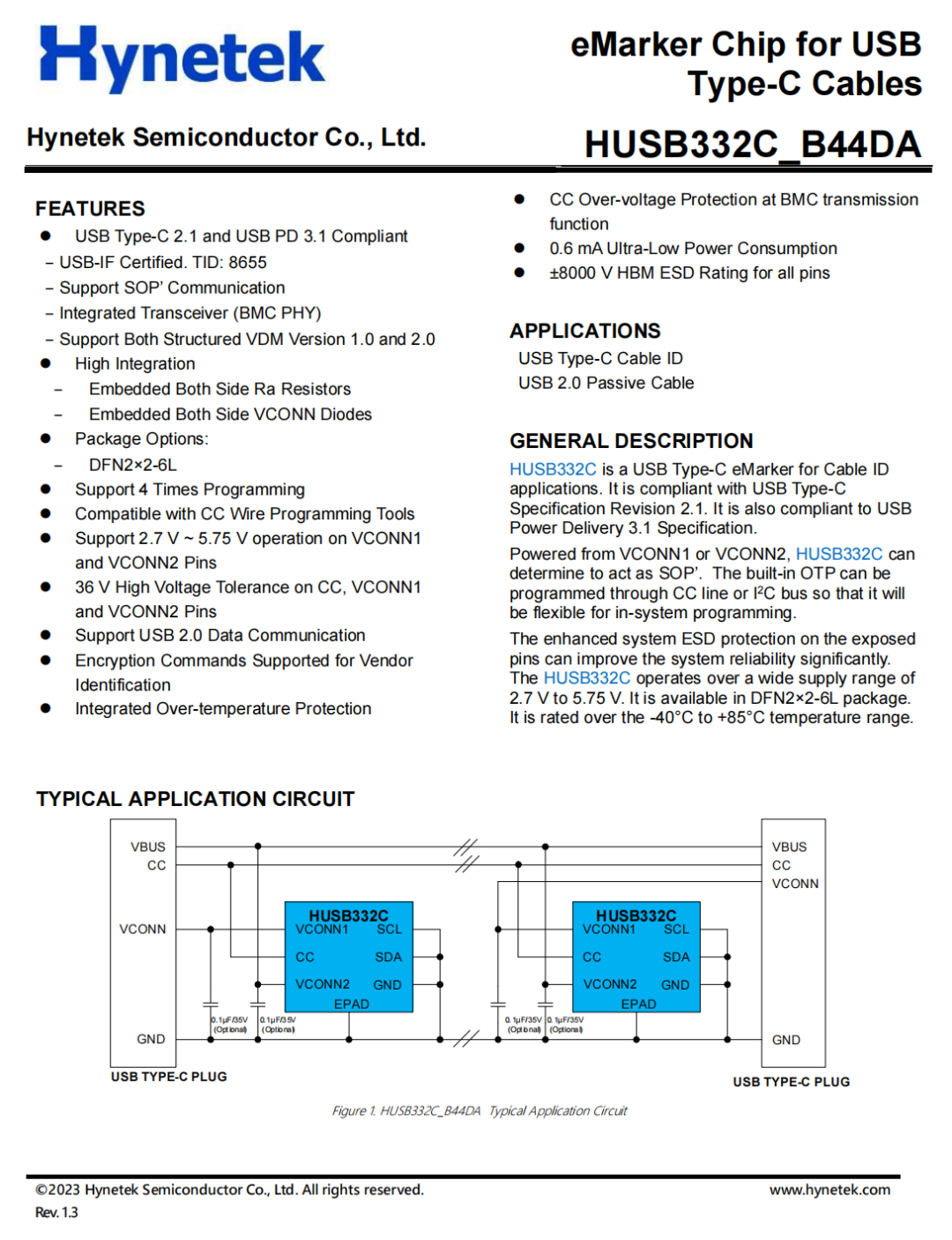

慧能泰HUSB332C通过了USB-IF协会认证，TID：8655，芯片支持四次编程，支持通过CC线使用工具编程。
与前两款相比，HUSB332C在芯片内部集成过热保护功能，能够在连接器温度过高时切断电源进行保护，无需额外的过热保护方案。HUSB332C的CC和VCONN引脚支持37V耐压，可靠性更高，芯片支持雷电3和雷电4线缆应用。
相关阅读：
HUSB332D

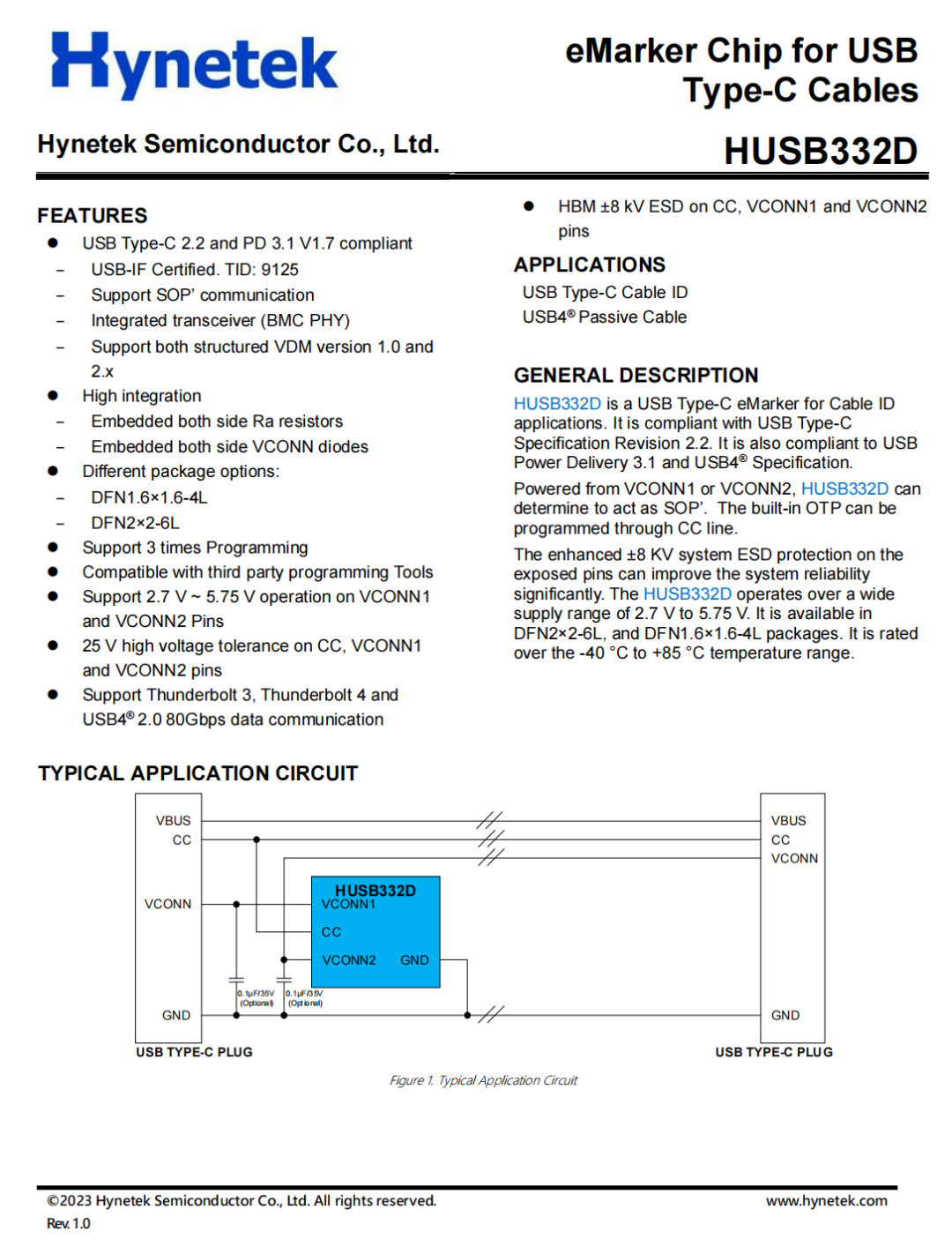

慧能泰HUSB332D通过了USB-IF协会认证，TID：9125，芯片支持三次编程，兼容第三方烧录工具。
HUSB332D支持 Thunderbolt 3，Thunderbolt 4 和 USB4 80Gbps 数据通信，CC，VCONN1和VCONN2引脚具备25V耐压，提供DFN1.6*1.6-4与DFN2*2-6封装，支持USB-C线和雷电4被动线应用。
相关阅读：
HYPWR 翰昕微
HP9610

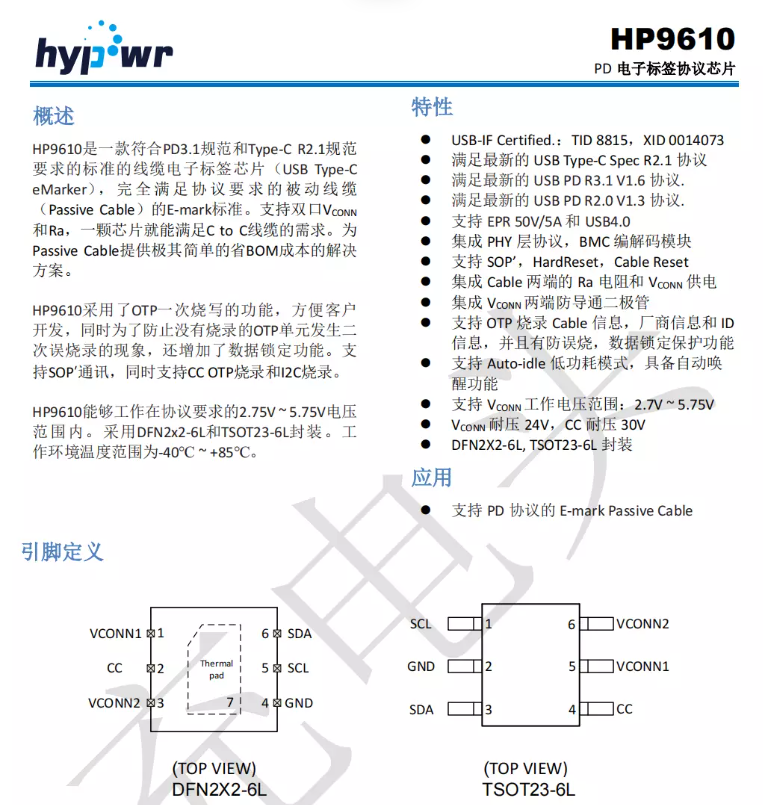

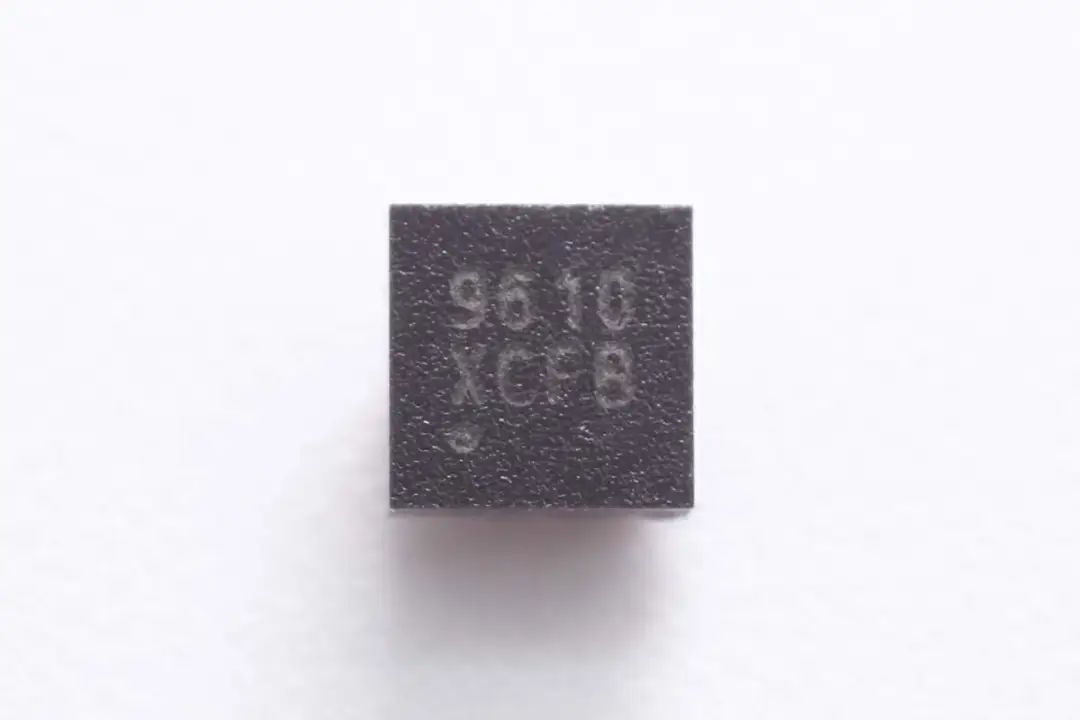

瀚昕微推出的HP9610 E-Marker芯片取得了USB-IF协会认证，TID：8815，XID：0014073，为PD3.1 EPR 240W及USB4.0应用带来高集成的解决方案。
瀚昕微HP9610是一款符合PD3.1规范和Type-C R2.1规范要求的标准的线缆电子标签芯片（USB Type-C E-Marker），完全满足协议要求的被动线缆（Passive Cable）的E-mark标准。支持双口VCONN和Ra，一颗芯片就能满足C to C线缆的需求。为Passive Cable被动线缆提供极其简单的省BOM成本的解决方案。
HP9610支持EPR 50V/5A功率传输和USB4.0，芯片内部集成VCONN二极管。采用了OTP一次烧写的功能，方便客户开发，同时为了防止没有烧录的OTP单元发生二次误烧录的现象，还增加了数据锁定功能。支持SOP’通讯，同时支持CC OTP烧录和I2C烧录。HP9610能够工作在协议要求的2.75V ~ 5.75V电压范围内。
HP9610的VCONN引脚耐压24V，CC引脚耐压30V，采用DFN2*2-6L封装和TSOT23-6L封装，支持单独使用一颗或两端各一颗，芯片工作环境温度范围为-40℃ ~ +85℃。
相关阅读：
1、支持PD3.1 EPR 240W设计，瀚昕微推出HP9610 PD3.1 E-Marker芯片
Infineon 英飞凌
CYPD2103

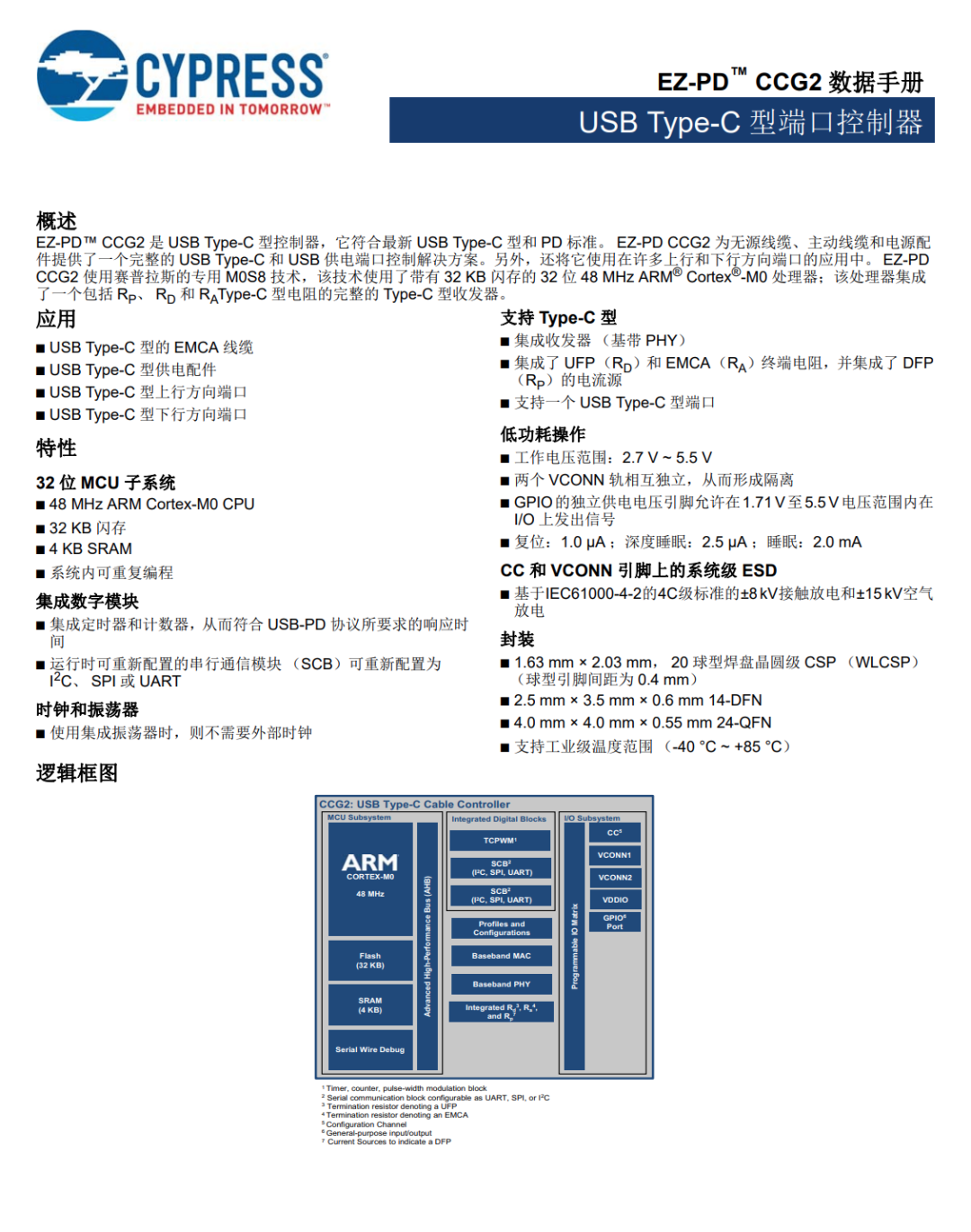

英飞凌 CYPD2103 E-Marker芯片内置48MHz主频的Cortex-M0 CPU，内置32KB闪存和4KB的SRAM，支持重复编程。内部集成定时器和计数器，支持I2C，SPI和UART串行接口，内部集成振荡器，无需外置晶振。
英飞凌EZ-PD CCG2内部集成Type-C基带物理层，内部集成UFP和EMCA终端电阻，支持2.7-5.5V工作电压。CC和VCONN引脚支持IEC61000-4-2的 4C级标准的±8kV接触放电和15kV空气放电，支持-40到85℃的工业级工作温度范围。
EZ-PD CCG2采用了赛普拉斯专用的M0S8技术，提供1.63*2.03mm WLCSP封装，2.5*3.5*0.6mm DFN封装，4*4*0.55mm QFN封装，三种封装满足不同应用环境。
应用案例：

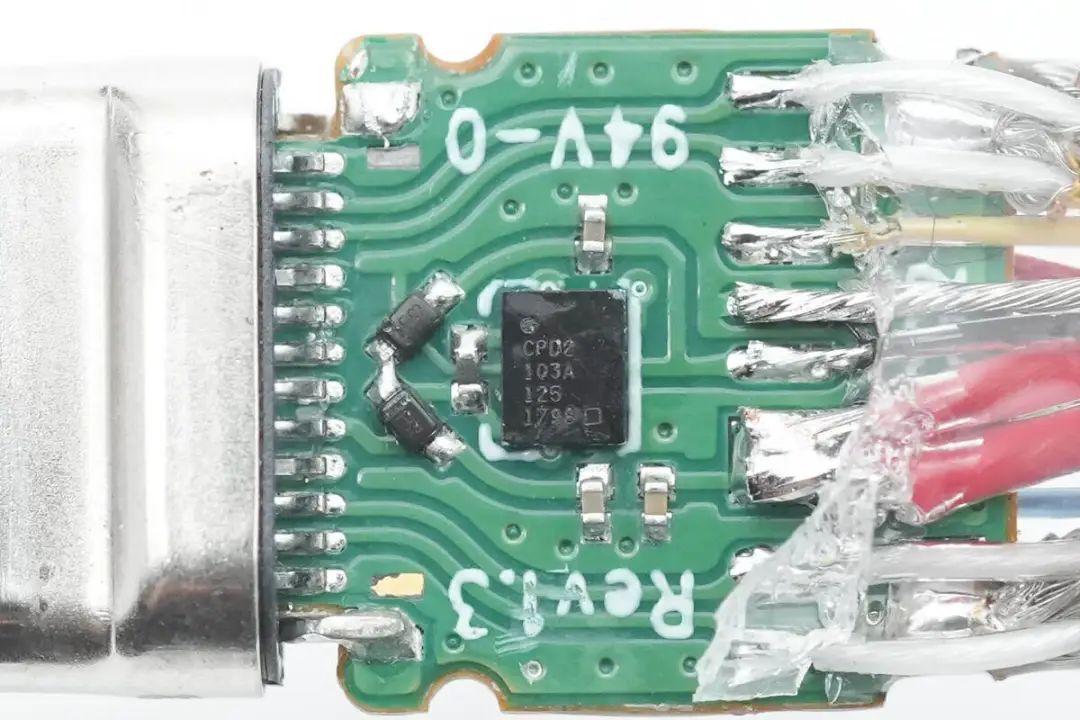

1、拆解报告：LUXSHARE-ICT立讯精密240W USB4快充线
CYPD2803

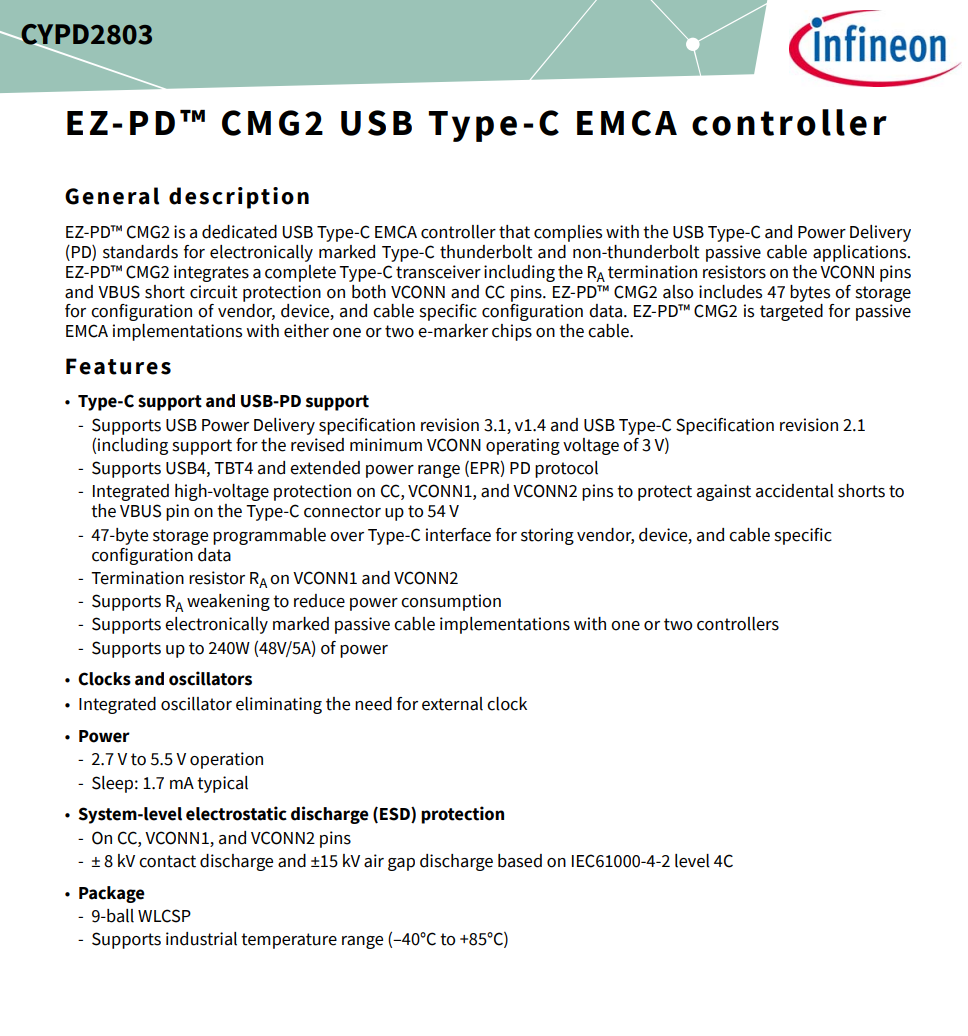

英飞凌CYPD2803是一款专用的USB Type-C EMCA控制器，符合USB Type-C和USB-PD标准，适用于Type-C雷电和非雷电电缆应用。
英飞凌CYPD2803支持passive cable的PD3.1与USB4 E-Marker的支持，支持最高240W的功率，内部集成了完整的Type-C收发器，在CC、VCONN1和VCONN2引脚上集成了高压保护，CC可以耐压55V以上，做到VBUS短路CC保护，CYPD2803内置47字节的存储空间，用于配置供应商、设备和电缆特定的配置数据。
INJOINIC 英集芯
IP2133H/TH

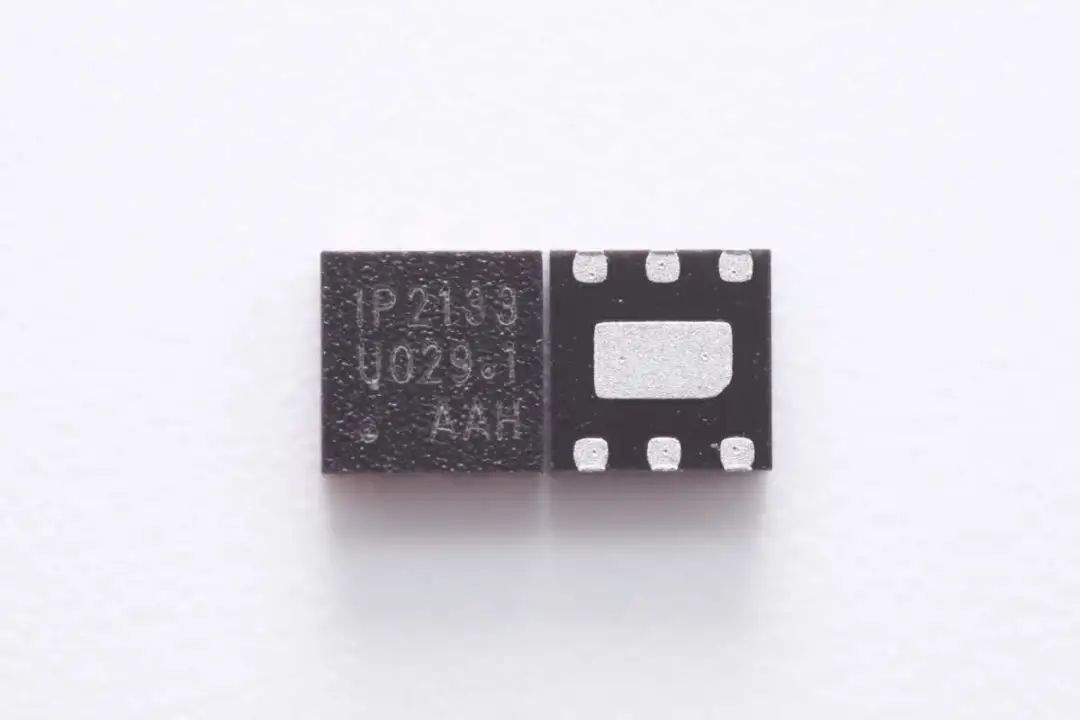

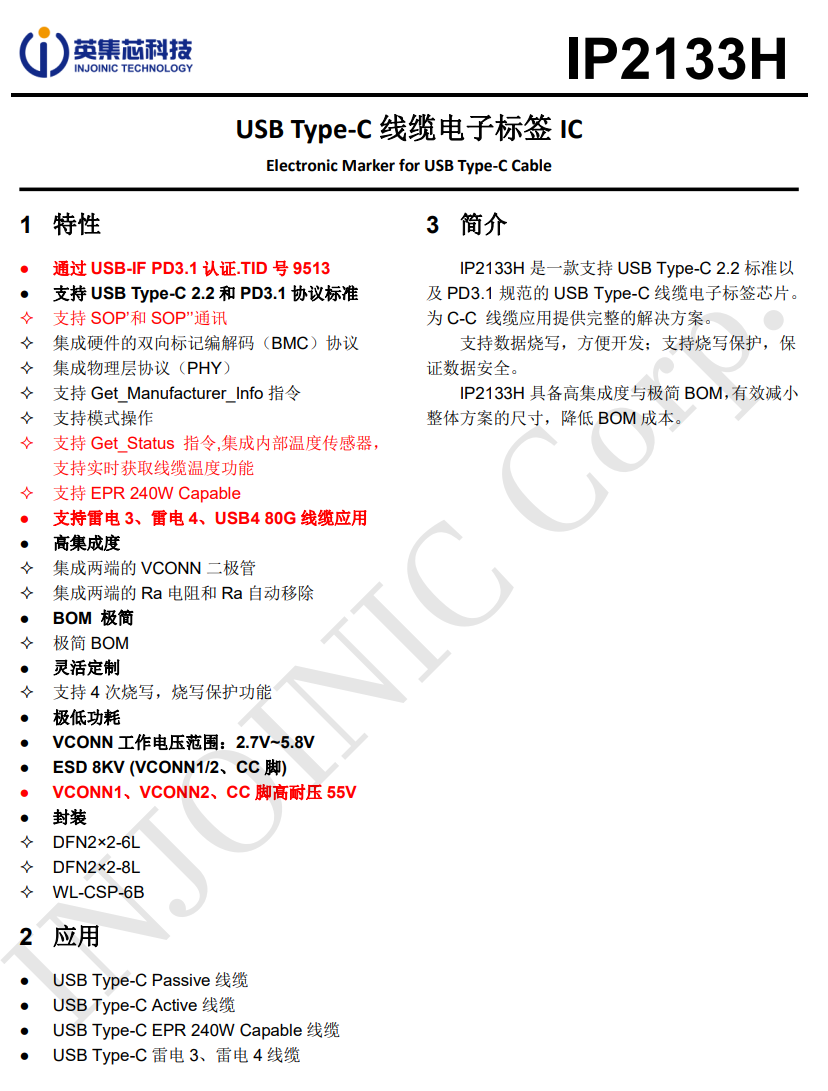

IP2133H/TH是IP2133系列的旗舰E-Marker芯片，并且是首款通过PD3.1 V1.7标准认证的产品。芯片提供DFN2*2-6/8L两种封装形式。
英集芯 IP2133H 采用DFN2*2-6L封装。

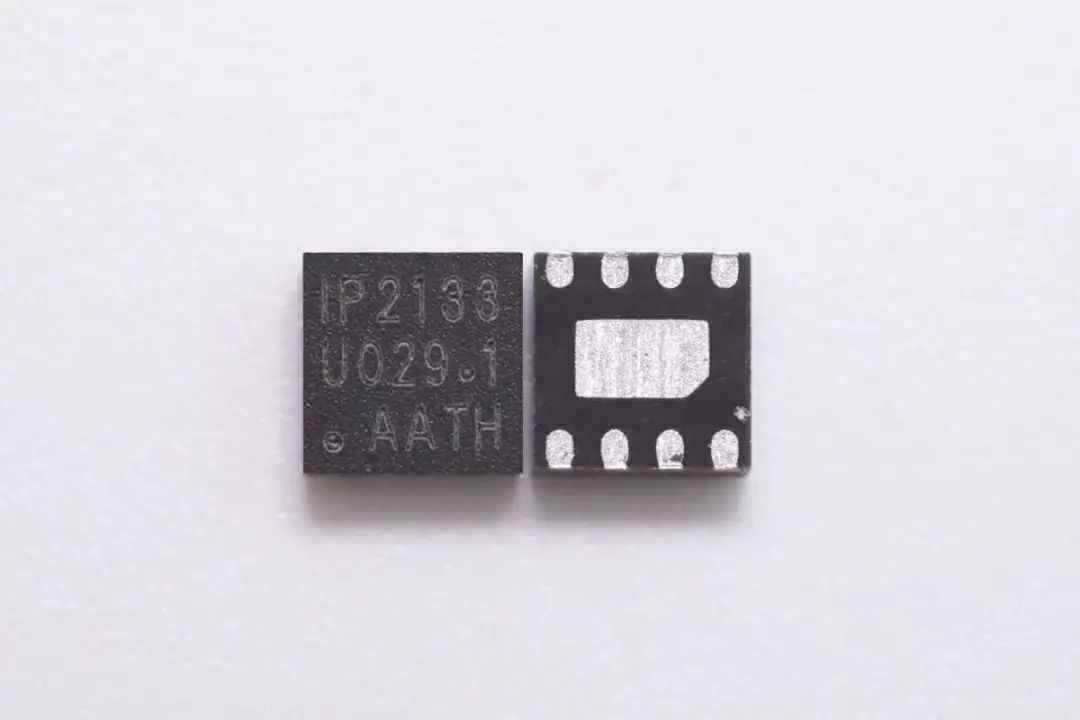

英集芯 IP2133TH 采用DFN2*2-8L封装，增添了SCL和SDA引脚。
这是一款支持USB Type-C 2.2标准以及PD3.1规范的USB Type-C线缆电子标签芯片，芯片内部集成硬件的双向标记编解码（BMC）协议，集成物理层协议（PHY），支持获取制造商信息指令，支持读取状态指令，通过内部集成的温度传感器，读取线缆温度。
IP2133H 支持EPR 240W功率传输，支持SOP'和SOP''指令，让主动线缆实现国产化，还支持USB4 80G，雷电4和雷电3线缆应用。芯片内部集成VCONN二极管和Ra电阻，外围元件极简。芯片支持四次烧写，并具备个性化的烧写保护功能，为USB-C线缆提供完整的解决方案。
英集芯 IP2133H 还提供WLCSP-6B封装，满足不同数据线的使用需求，支持USB-C被动线缆和主动线缆应用，支持EPR 240W线缆，支持雷电3和雷电4线缆应用。
相关阅读：
1、英集芯推出旗舰E-Marker芯片IP2133H，业内首款PD3.1 V1.7标准认证芯片
WCH沁恒
CH252

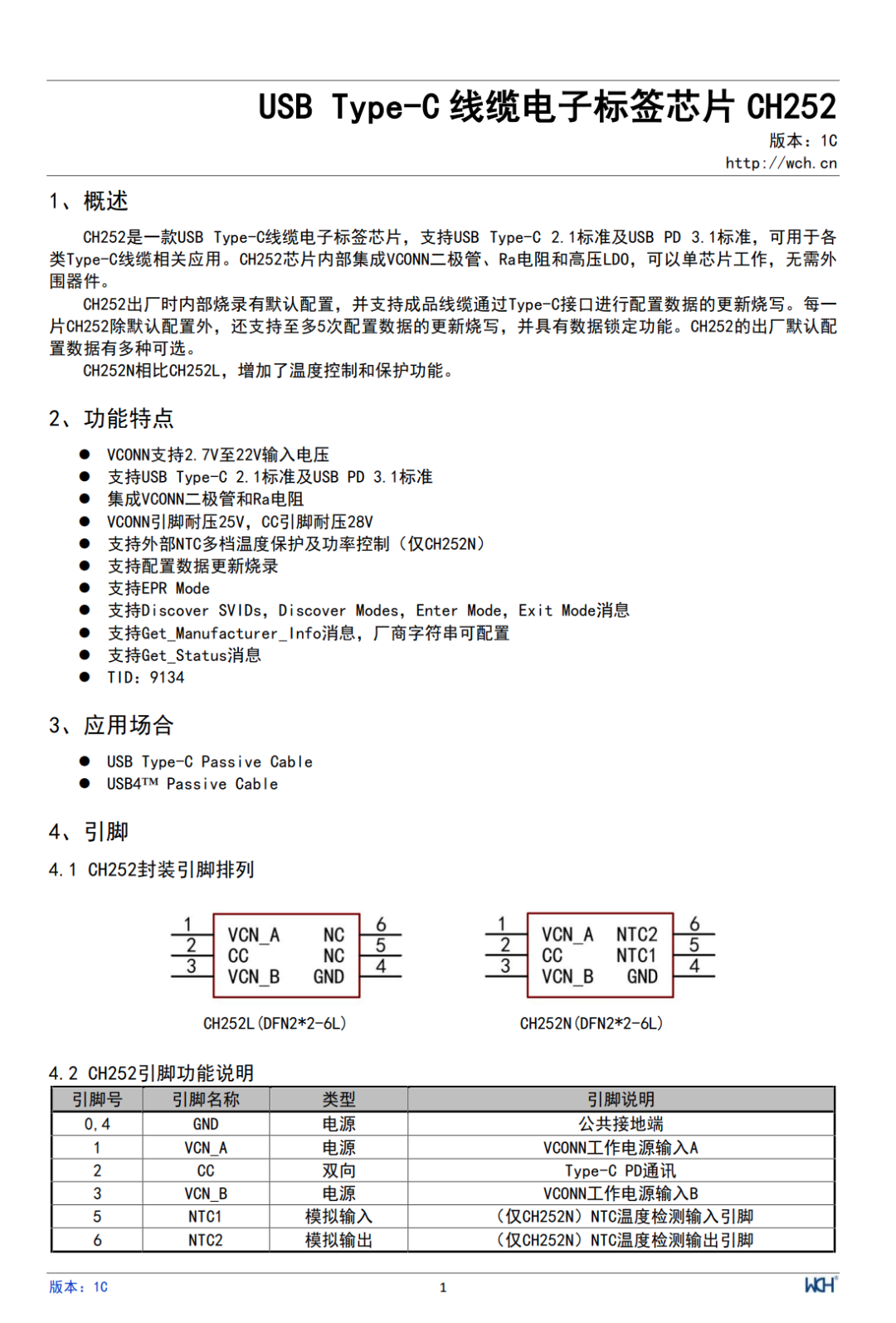

CH252是沁恒推出的一款USB Type-C线缆电子标签芯片，支持USB Type-C 2.1标准及USB PD 3.1标准，可用于各类Type-C线缆相关应用。CH252芯片取得了USB-IF协会认证，TID：9134。
CH252芯片内部集成VCONN二极管、Ra电阻和高压LDO，可以单芯片工作，无需外围器件。CH252出厂时内部烧录有默认配置，并支持成品线缆通过Type-C接口进行配置数据的更新烧写。
每一片CH252除默认配置外，还支持至多5次配置数据的更新烧写，并具有数据锁定功能。CH252的出厂默认配置数据有多种可选。
相关阅读：
1、支持PD3.1，沁恒推出带有温控功能的eMarker芯片CH252系列
应用案例：
充电头网总结
随着Apple iPhone 15系列全面开始使用USB-C接口开始，目前市面上几乎所有的智能移动设备接口都为USB-C口，用户只需要携带一条USB-C线就可以为所有设备供电和传输数据，而不需要携带多种线缆。
USB4的发行为用户带来了更快的数据传输速度和更高的功率输出，大功率，高速数据传输将会在更多的设备上普及，对应线缆需要使用更多的E-Marker芯片。充电头网归纳了7家芯片原厂推出的支持PD3.1的E-Marker芯片，可以满足240W功率传输以及40Gbps高速数据传输线缆的需求。
这些芯片原厂推出的E-Marker芯片各具特点，都支持PD3.1与USB4，可提供高速的数据传输和更高的功率输出，有着引脚高耐压保护的加持，可有效线缆的可靠性，芯片内置的温度检测功能，可以根据温度进行过热保护，避免在使用时产生高温危险。为线缆增加卖点，使用更加安全。
