RF298无线收发芯片特性及应用领域

无线收发芯片主要用于实现无线通信功能；它集成了接收和发送无线信号的功能模块，使得设备能够通过无线方式与其他设备进行通信；实现数据的传输和通信。

无线收发芯片的发展使得无线通信变得更加便捷和普及，为人们提供了更多的连接和交流方式。在无线通信领域起到了关键的作用，使得人们能够方便地进行无线通信和数据传输。

无线收发芯片通常包括射频收发器、调制解调器、功率放大器、滤波器等功能模块；射频收发器是无线收发芯片中最关键的部分，它负责接收和发送无线信号；将其转换为数字信号或从数字信号转换为无线信号。

调制解调器负责将数字信号转换为模拟信号进行传输，或将模拟信号转换为数字信号进行处理。功率放大器用于增强信号的传输能力，使其能够覆盖更远的距离。滤波器则用于滤除杂散信号，提高信号传输的质量。

无线收发芯片被集成到各种设备中以实现无线连接和通信。如蓝牙、Wi-Fi、Zigbee、NFC、无线鼠标、键盘、游戏摇杆、RFID、安防报警器、家庭自动化、汽车电子、工业控制、无线通信、传感器玩具等等领域。

由工采网代理提供的RF298是一款低成本高集成度的2.4GHz的远距离无线收发芯片；其片上集成发射机，接收机，频率综合器，GFSK调制解调器；发射机支持功率可调，接收机采用数字扩展通信机制，在复杂环境和强干扰条件下，可以达到优良的收发性能。

产品描述：

RF298收发芯片只需要2个电容和一颗晶振即可以组成一个无线数据收发系统；工作在2.400~2.483GHz世界通用ISM频段;-0.3～3.6V供电电压范围；传输GFSK信号，市面上标准发射功率为8dBm，而RF298发射功率可达10dBm,空旷地段传输可达200米以上。

RF298基于包通信，芯片内部基带处理单元可完成如数据组帧、校验、地址判断、数码去噪白化、数据重传和ACK响应等基带协议处理，无需外部MCU干预。

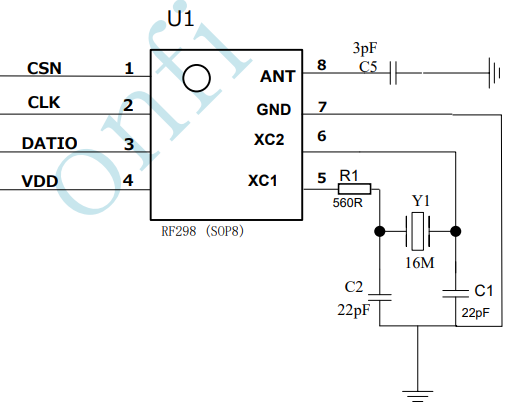

应用原理图：

主要特性：

◆低功耗：发射模式（0dBm）工作电流16mA；

接收模式工作电流14mA;休眠电流1.5uA。

◆高集成度，外部元器仅需要2个电容,一个晶振。

◆支持16MHz晶振±60ppm；

◆支持双层印制板设计；

◆支持4线SPI接口，速率最高支持8Mbps

◆支持ESOP8封装；支持SPI接口通讯；

◆可用印制板微带天线；内置自重传，auto_ack功能。

◆高性能：1Mbps模式的接收灵敏度为-86dBm；1Mbps模式的特殊应用最大发射功率可达10dBm，传输距离可达200米以上；

标准应用发射输出功率为8dBm；抗干扰性好，接收滤波器的邻道抑制高。
