猜测成真，中国早已实现了7nm工艺，落后台积电仅2代了

众所周知，中芯国际是中国大陆最牛、技术最先进的芯片代工厂，于2019年实现了14nm FinFET工艺，也就是等同台积电的16nm、三星的14nm工艺。

后来有很多媒体报道称，在2019年实现了14nm工艺后，中芯国际又再接再厉，在2020年的时候，已经有了N+1工艺，等同于10nm，还有N+2工艺试产，等同于7nm。

不过大家也都清楚，自14nm之后，中芯国际就再也没有公开过任何工艺，究竟有没有N+1或N+2，而N+1和N+2到底是什么工艺，都没有说。

后来更是在财报中，都不再按工艺进行营收比例的划分，不再具体指出哪些工艺创造了多少收益。而在2023年，中芯国际官网把14nm工艺都下线了。

很多人表示，这是中芯国际刻意低调，不想让无关人士知道自己到底拥有什么样的技术，反正中芯国际的客户知道就行了。

那么中芯国际究竟有什么样的工艺？最近华为Mate60系列、MateX5的上市销量，正式给了我们答案，那就是7nm。

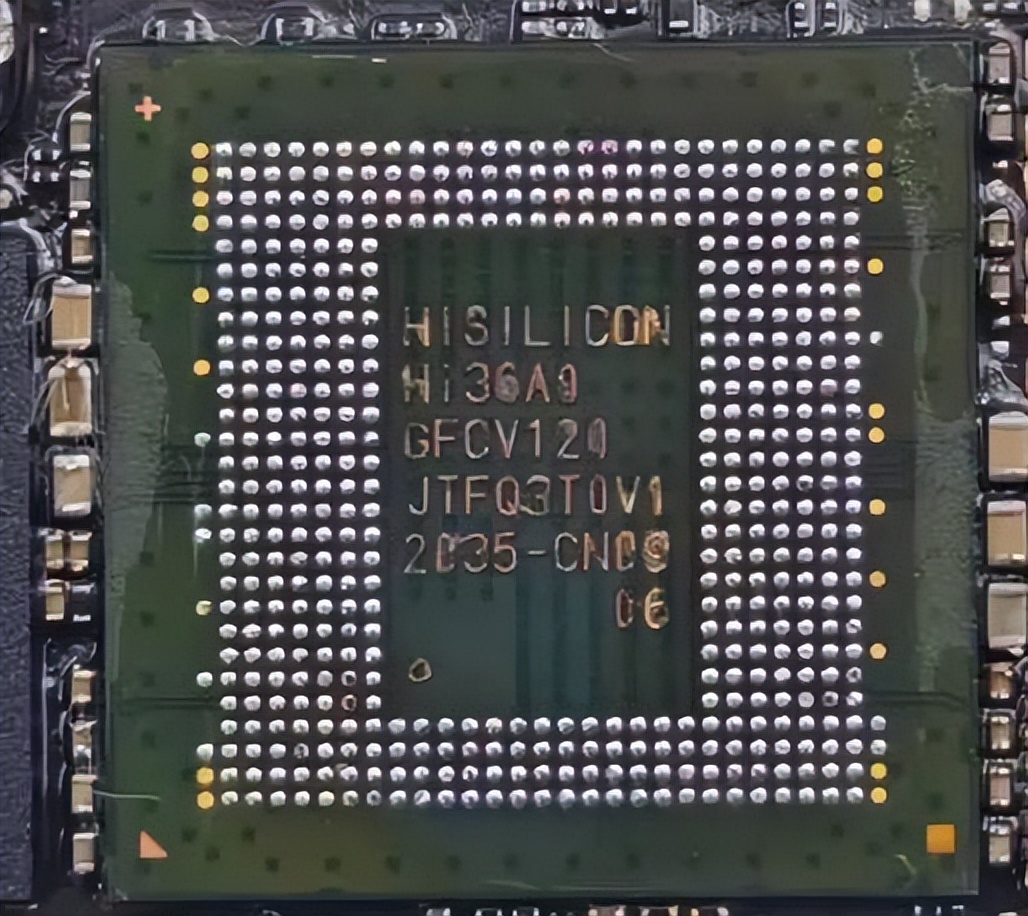

按照拆解，麒麟9000S虽然工艺未知，但从芯片面积、结构等，可以看出来，基本等同于7nm工艺，又是中国大陆制造，那么结论就已经非常明显了。

不过芯片是什么时候造的，就不清楚了，这可能还是一个秘密。

目前全球进入10nm以下工艺的芯片晶圆厂，仅4家，另外三家分别是台积电、目前是3nm，三星目前也是3nm，intel是7nm。

如果中芯国际实现了7nm，就已经是全球Top4的企业了。

而7nm工艺已经与intel是站在同一条线上了，与台积电也就2代的差距，中间只隔了一个5nm了。

至于隔了多少年，这个就不太好说，台积电的7nm工艺是2018年量产的。

不过，大家也要清楚的意识到，从7nm要进入到5nm，则是另外一个质的跨越了，因为7nm进入5nm，必须用到EUV光刻机，还需要用到其它与EUV光刻机配套的材料、设备等。

不像之前的7nm，是能够与很多10nm、甚至14nm工艺的设备通用的，所以相对门槛没那么高，只要进入14nm后，说不定慢慢研究就能进入7nm。

但相信中国芯，接下来一定会再次进入5nm的，你觉得呢？就像之前大家都认为不可能是7nm，偏偏我们就这样实现了一样。
