大联大世平集团推出基于NXP产品的永磁同步电机（PMSM）驱动方案

2023年9月12日，致力于亚太地区市场的国际领先半导体元器件分销商---大联大控股宣布，其旗下世平推出基于恩智浦（NXP）FS32K144W芯片的PMSM驱动方案。

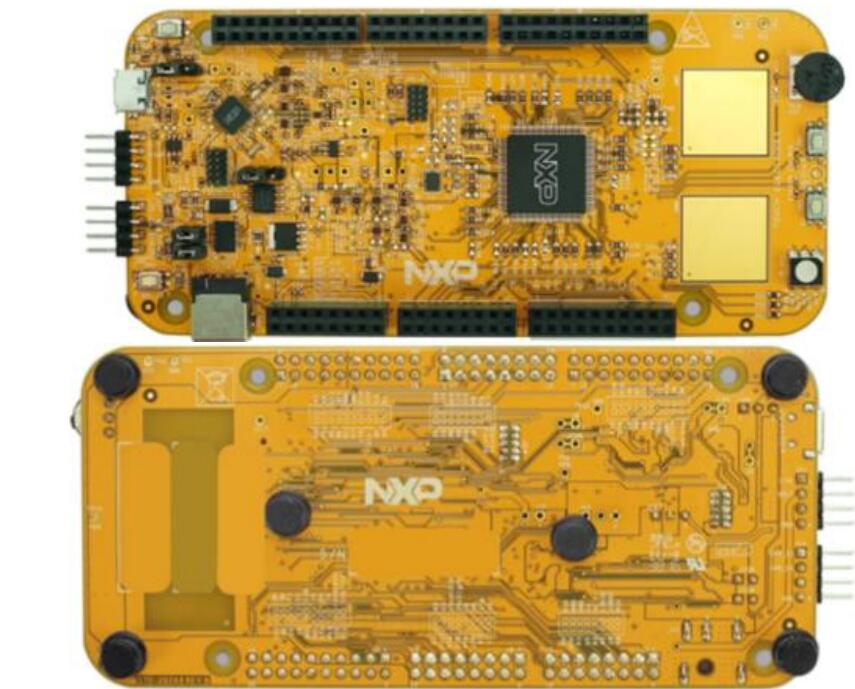

图示1-大联大世平基于NXP产品的PMSM驱动方案的展示板图

随着新型磁性材料不断涌现，永磁同步电机（PMSM）的性能不断提升。得益于环境适应力强、电磁兼容性良好、功率/质量比较高、电动机输出转矩大、电动机极限转速和制动性能优异等特点，PMSM在汽车市场的发展前景非常广阔，是冷却风扇、电动压缩机、电动助力转向等系统的关键组件。由大联大世平基于NXP FS32K144W芯片推出的PMSM驱动方案可进一步提高汽车系统的控制能力，为实现舒适、智能化的驾驶提供了助力。

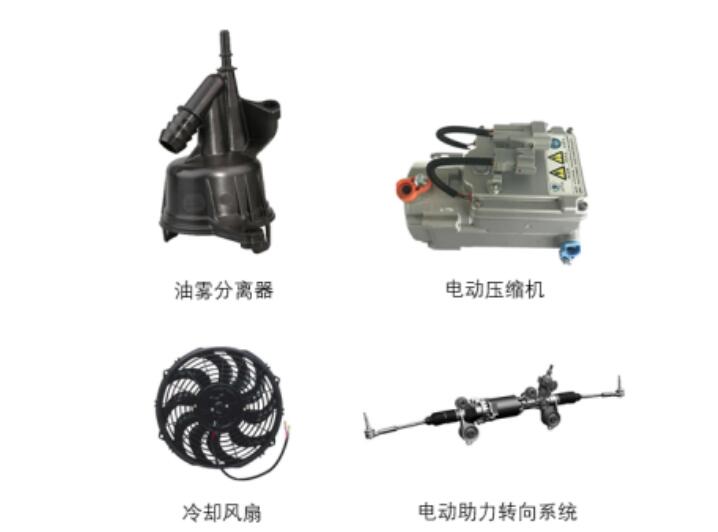

图示2-大联大世平基于NXP产品的PMSM驱动方案的场景应用图

FS32K144W是NXP旗下的一款基于高性能32位微控制器，其基于Arm®Cortex™-M4F内核，工作频率为80MHz，可承受150℃的高温环境。并且器件不仅拥有CAN-FD和LIN通信外设接口，还配备丰富的模拟数字外设接口，可为系统提供强大的通信和数据处理能力。

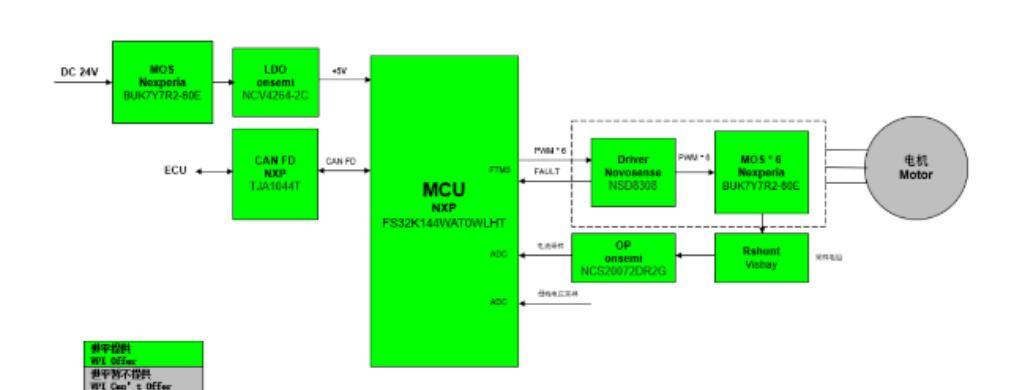

图示3-大联大世平基于NXP产品的PMSM驱动方案的方块图

除了核心的FS32K144W外，本方案还集成了NXP旗下的CAN-FD、Vishay的分流电阻器、Novosense的驱动器、Nexperia的MOS管以及onsemi的运算放大器和LDO稳压器。得益于这些产品的卓越性能，本方案可以为汽车对动力系统进行有效的控制与管理，确保其在各种极端的工作条件下保持稳定的运行，极大地提高汽车功能的安全性。

核心技术优势：

Ÿ32bit ARM Cortex-M4F内核，最高主频80MHz；

Ÿ512KB闪存，高达64KB SRAM；

Ÿ12位SAR ADC，16位FlexTimer；

Ÿ支持ISO 26262，最高达到ASIL B安全级别；

Ÿ支持 AEC-Q100；

Ÿ车规级工作温度：-40℃~ +150℃。

方案规格：

Ÿ电机规格为24V/7A，3对极，转速为12000RPM；

Ÿ支持转速闭环控制；

无感单电阻FOC算法控制，支持刹停功能、顺逆风启动功能。
