工程名称：单体翻页时钟

工程作者：DaqoLee

谁懂啊家人们……我竟然在有生之年看到了开源的纯中文时钟，还是翻页版本的！

一起围观一下~

工程描述、结构描述、安装过程、注意事项、电路设计图、器件说明、程序源码、视频演示、开源资料下载

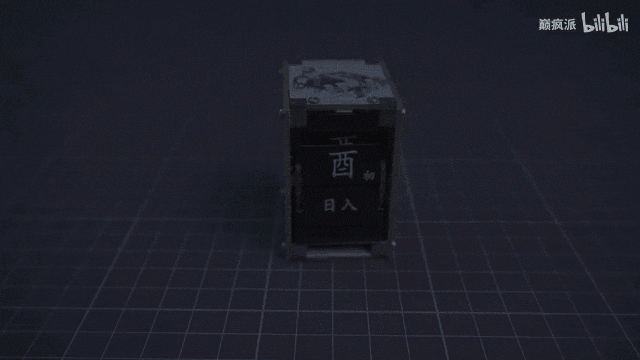

我做了一个基于ESP32-PICO-D4设计的单体翻页时钟。

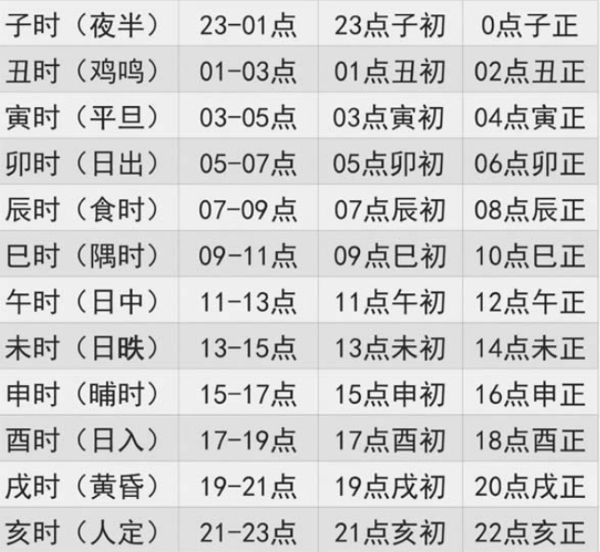

设计过程中，还顺便搞懂了二十四时辰……

这算不算是是纯正滴国风设计呢？

然而！这个时钟最大的亮点，其实是它的结构设计……

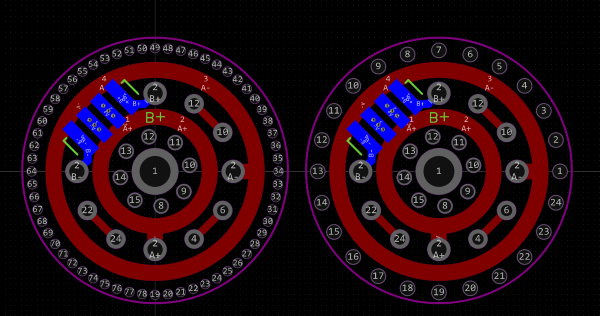

本时钟的结构特点就是用PCB做框架，电机内置，把叶片滚轮设计成滑环，实现电机360度旋转。

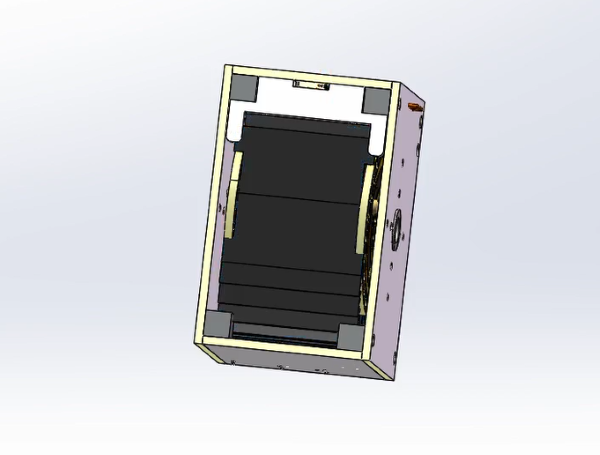

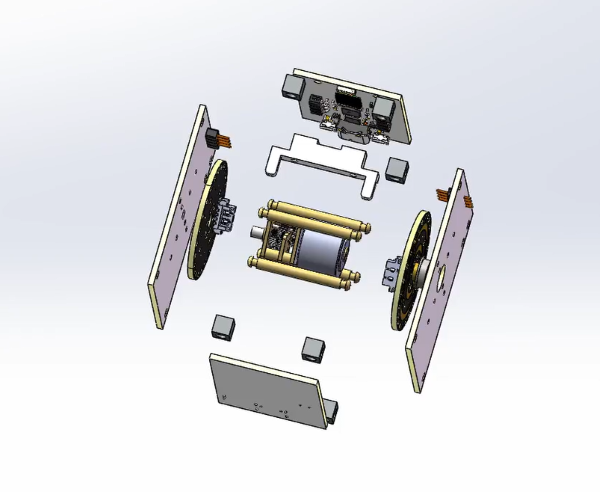

3D模型

这种设计空间利用率高，能使结构更加紧凑。但成本也较高，不易装配和维护。

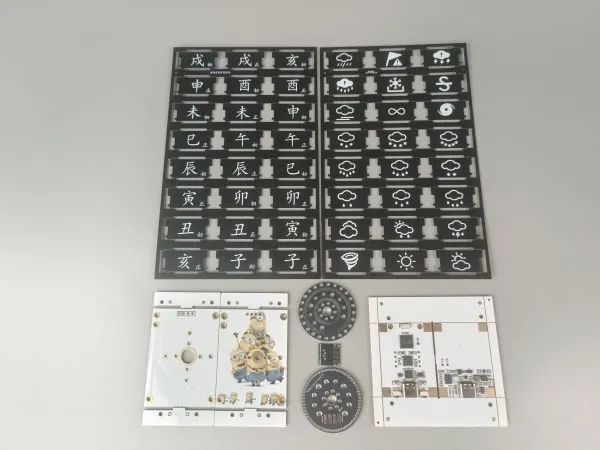

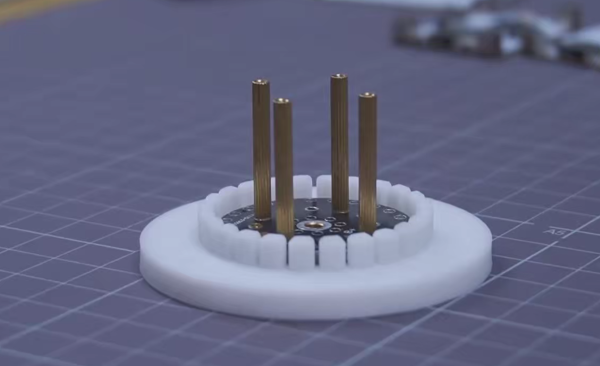

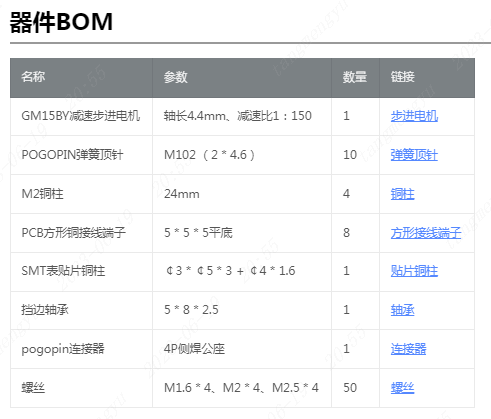

首先，准备好所有PCB和零件。

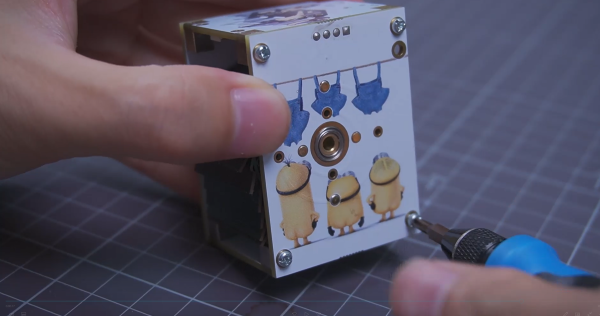

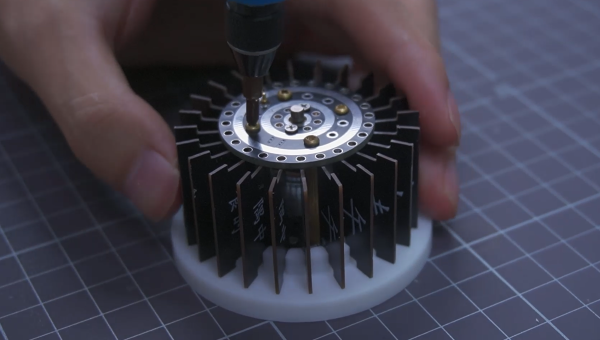

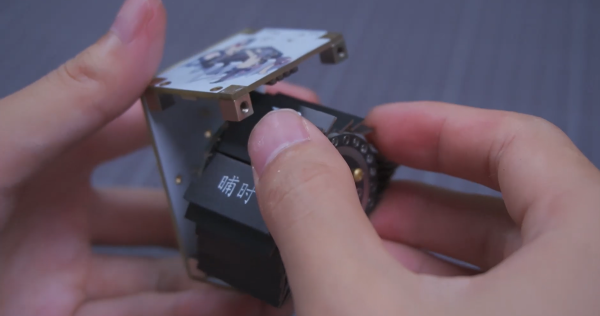

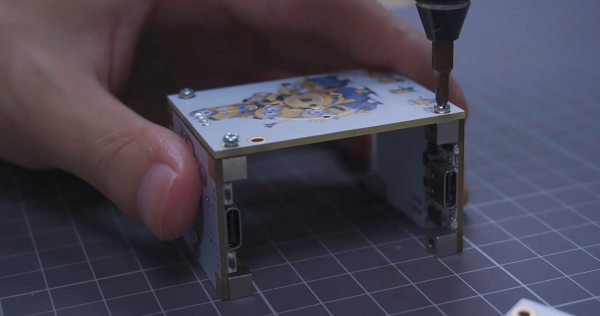

然后，就可以开始安装了：

上下滑动查看更多

本章节会说明一下：彩色丝印、叶片厚度、SMT的注意事项，以及后续的更新事项。

01彩色丝印

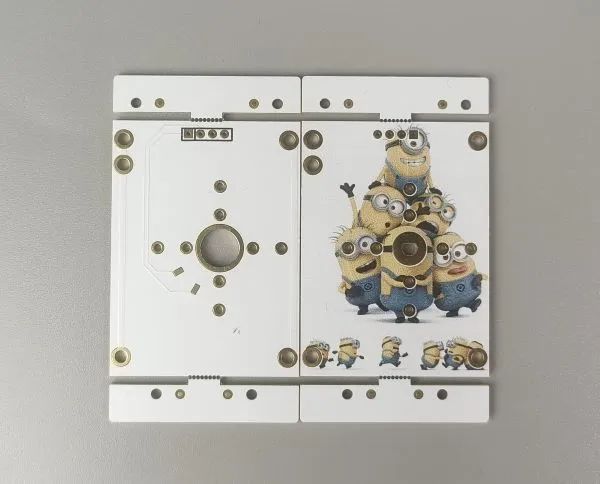

如果你想复刻，我个人会建议大家使用彩色丝印或双面面板打印。彩色丝印图示如下：

有需要的话，彩色丝印教程可戳下方图片查看：

02叶片

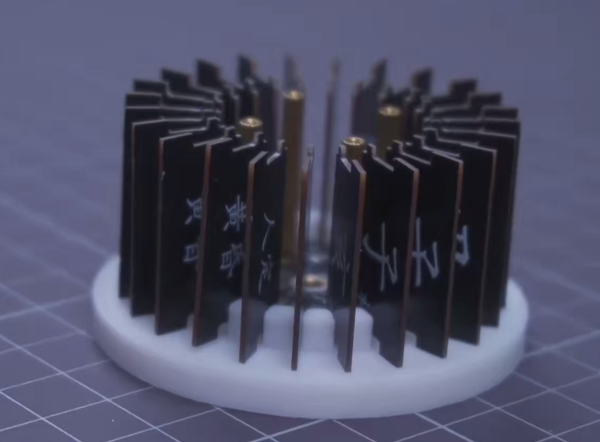

这个时钟的叶片滚轮（滑环）有24/60两种。

24片的使用PCB打样，厚度建议是0.8mm。

60片的使用面板打印，厚度建议是≤0.5mm。

03SMT

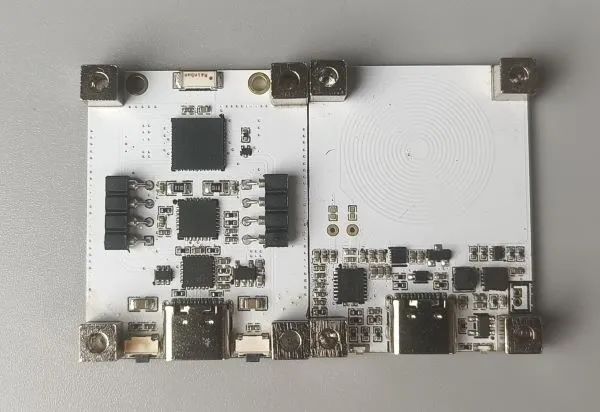

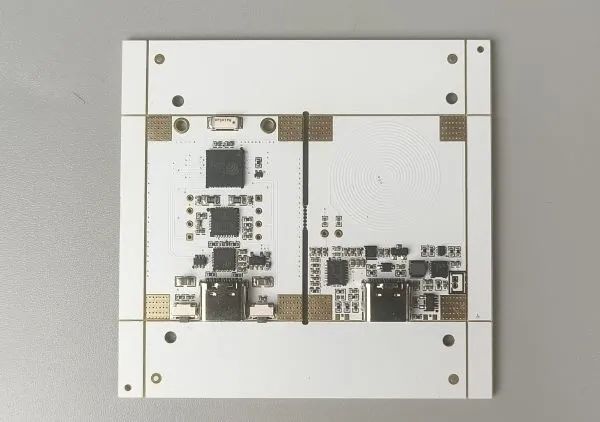

我的主控和底板已经在嘉立创SMT贴好。

需要说明的是——弹簧顶针不要贴在表面，最好是从PCB背部穿过来。这样做可以提高容错率。

04后续更新

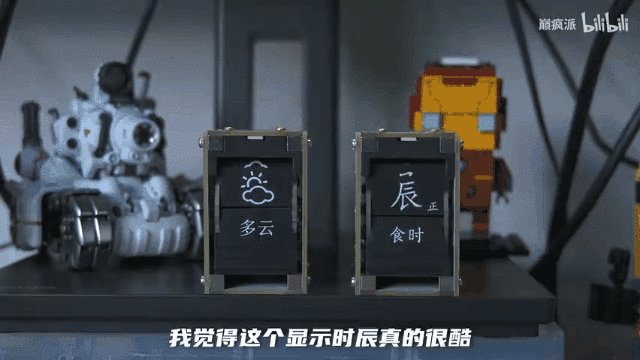

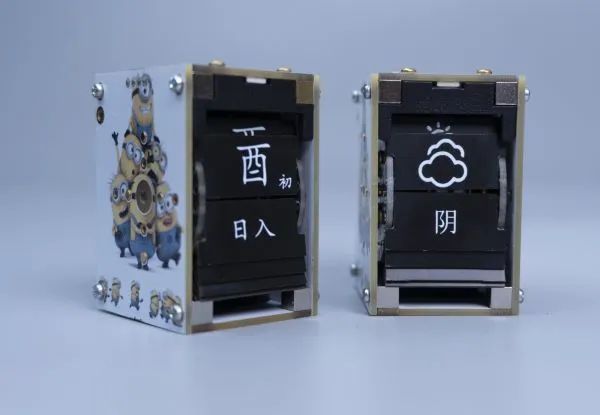

目前的单体版我做了两个，一个显示二十四时辰，一个显示天气。

但其实这都是为了双体版在做铺垫！

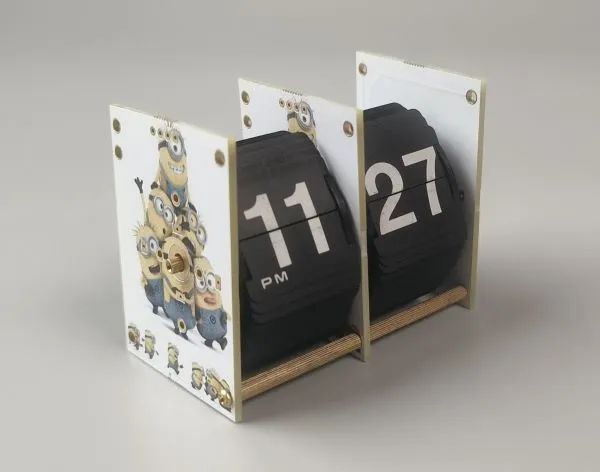

双体版时钟长这样，可以期待一下~

电路设计图

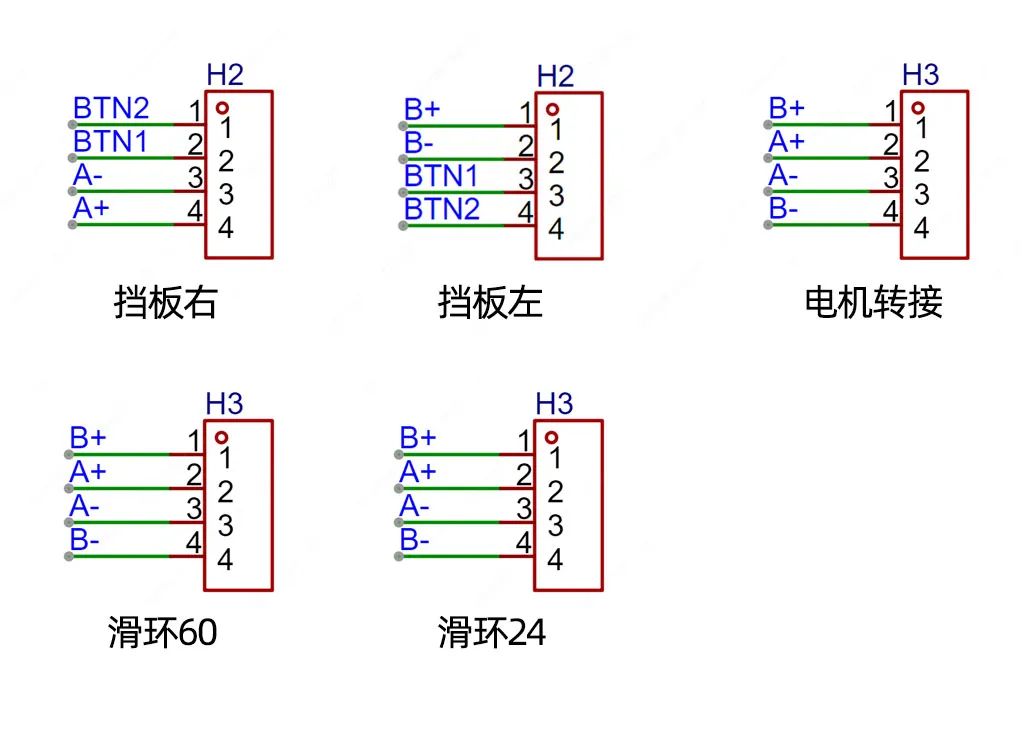

这是主控、底板、挡板、电机转接、滑环的原理图。

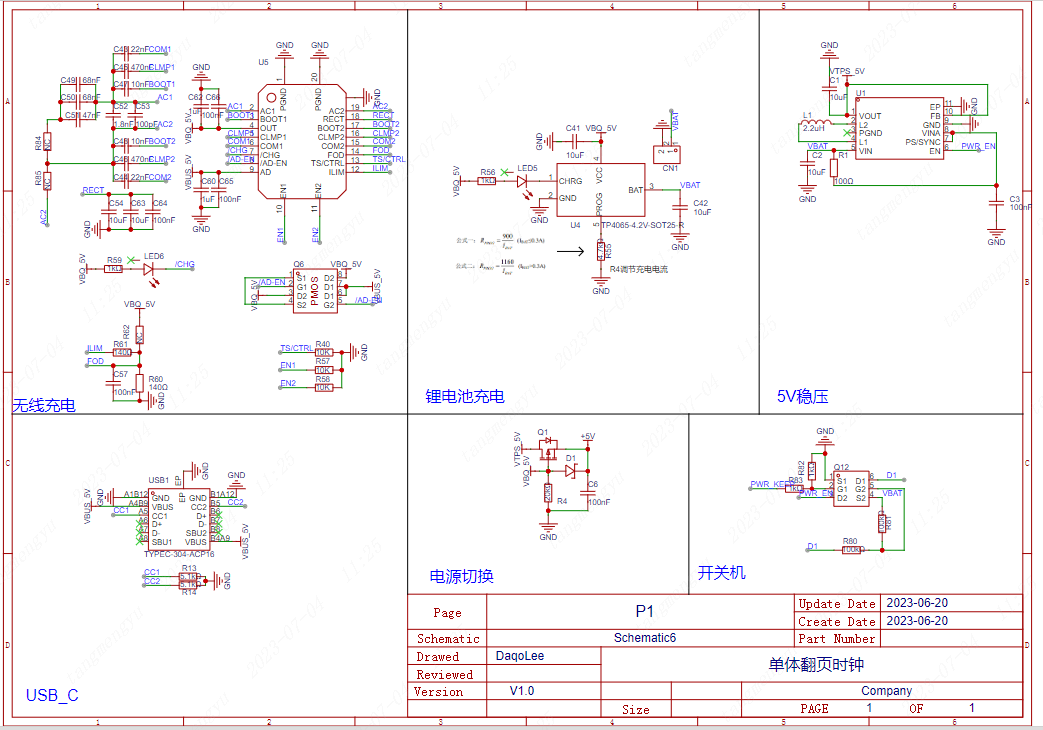

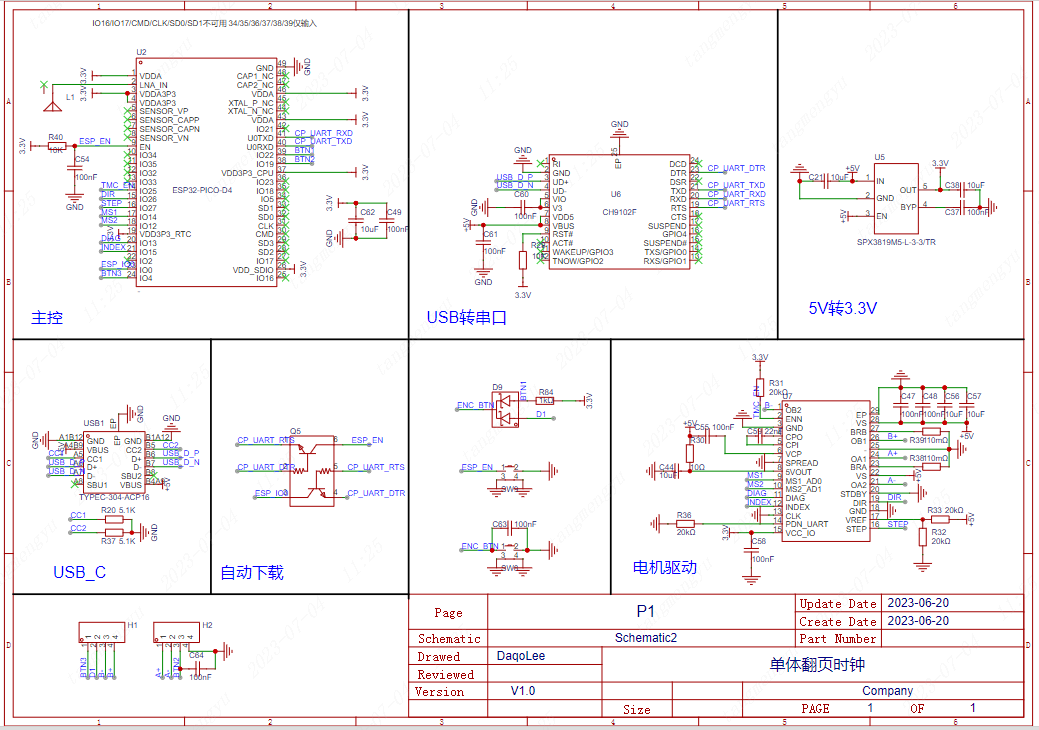

主控原理图戳图可放大查看

底板原理图其他原理图

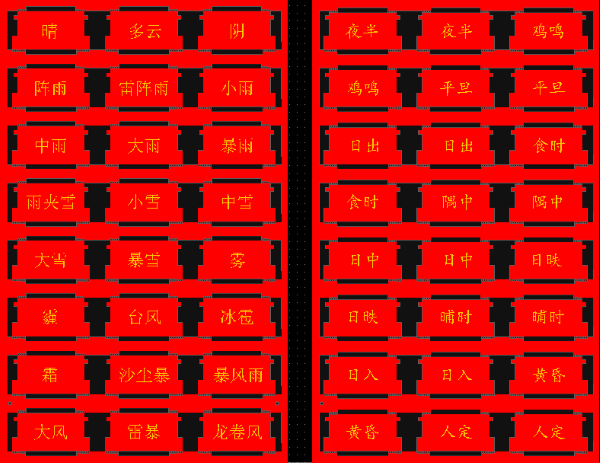

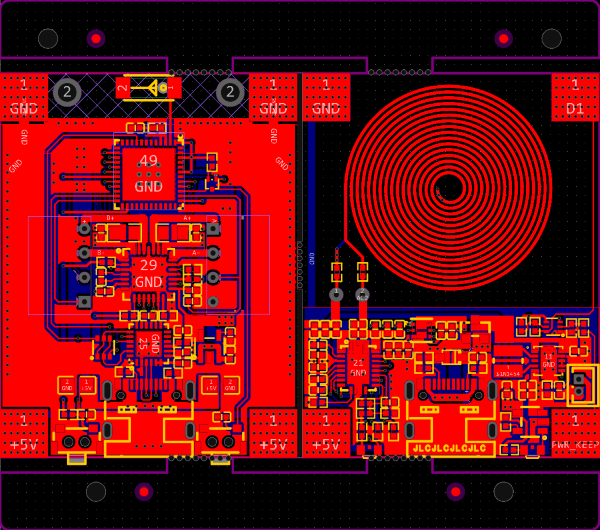

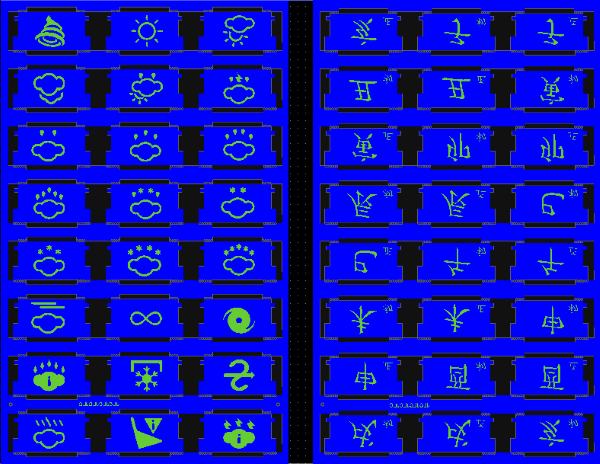

这是叶片、主控、底板、侧板的PCB图。

器件说明

名称	参数
主控芯片	ESP32-PICO-D4
电机驱动	TMC2209
锂电池充电	TP4065
5V稳压芯片	TPS63002

程序源码

网上有很多网络时钟的开源代码，因此程序部分也比较简单，把显示部分改成控制步进电机就可以了。

void ClockTask(void *arg)
{
  EventBits_t uxBits;
  Clock_config_t clockConfig = {
    .wifiConfig = {
      .sta = {
        "ssid", //ssid
        "password", // password
        .bssid_set = false,
      }
    },
    .ntpUrl = "ntp.aliyun.com",
    .userKey = "userKey", //心之天气userKey
    .location = "guangzhou",
    .powerPin = GPIO_NUM_4,
    .pages = 24, //叶片数
    .ntpInterval = 30,//网络校准时间间隔/分钟
    .speed = 2000, // 电机速度
    .compensation = 1000, //步进数误差补偿

    .stepperConfig = {
      .stepPin = 27,
      .dirPin = 26,
      .enPin = 25,
      .ms1Pin = 14, // 细分控制
      .ms2Pin = 12, //
      .timer_group = TIMER_GROUP_0,
      .timer_idx = TIMER_1,
      .miStep = MICROSTEP_16, //电机驱动细分
      .stepAngle = 0.086//0.086 0.12 步进电机减速后的步进角
    }

  };
  Clock1.config(clockConfig);
  Clock1.init();
  vTaskDelay(1000/portTICK_PERIOD_MS);
  Clock1.runPages(Clock1.getTimeHour());
  //Clock1.runPages(Clock1.getWeatherCode());
  while (1)
  {
    uxBits = xEventGroupWaitBits(
            clock_event_group,
            SNTP_BIT | BTNJUMP_BIT | BTNLONG_BIT,
            pdTRUE,
            pdFALSE,
            60000/portTICK_PERIOD_MS );//60000/portTICK_PERIOD_MS portMAX_DELAY

    if(uxBits  SNTP_BIT)//时间校准事件
    {
      //Clock1.runPages(Clock1.getWeatherCode());
      //Clock1.runPages(Clock1.getTimeHour());
    }
    else if (uxBits  BTNJUMP_BIT)//按键短按跳变/松开
    {
      Clock1.runInf(200); //短按微调时间
    }
    else if (uxBits  BTNLONG_BIT)//按键长按
    {
      Clock1.powerOFF();//长按关机
    }
     else //最大等待时间，这里是一分钟刷新一次。
    {
      Clock1.runPages(Clock1.getTimeHour());
    }
  }

}

视频演示

开源资料下载

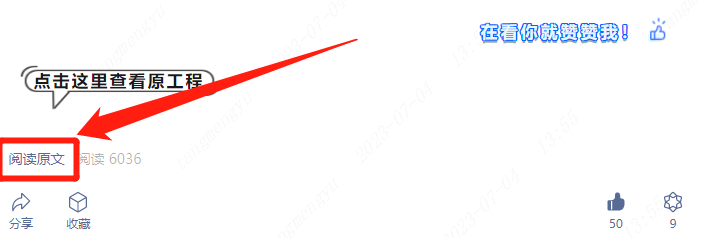

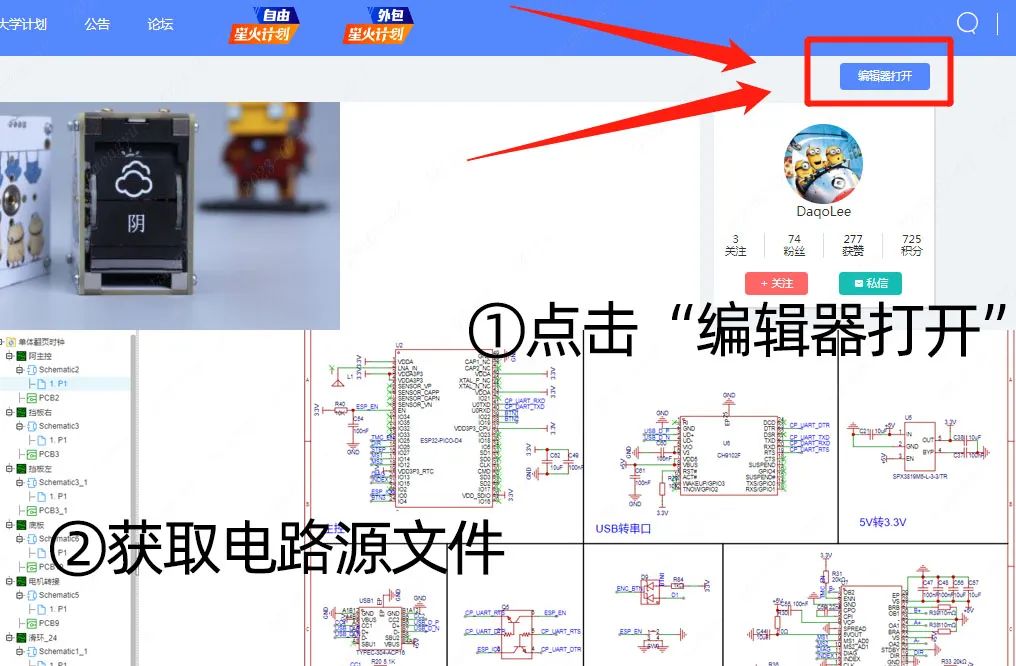

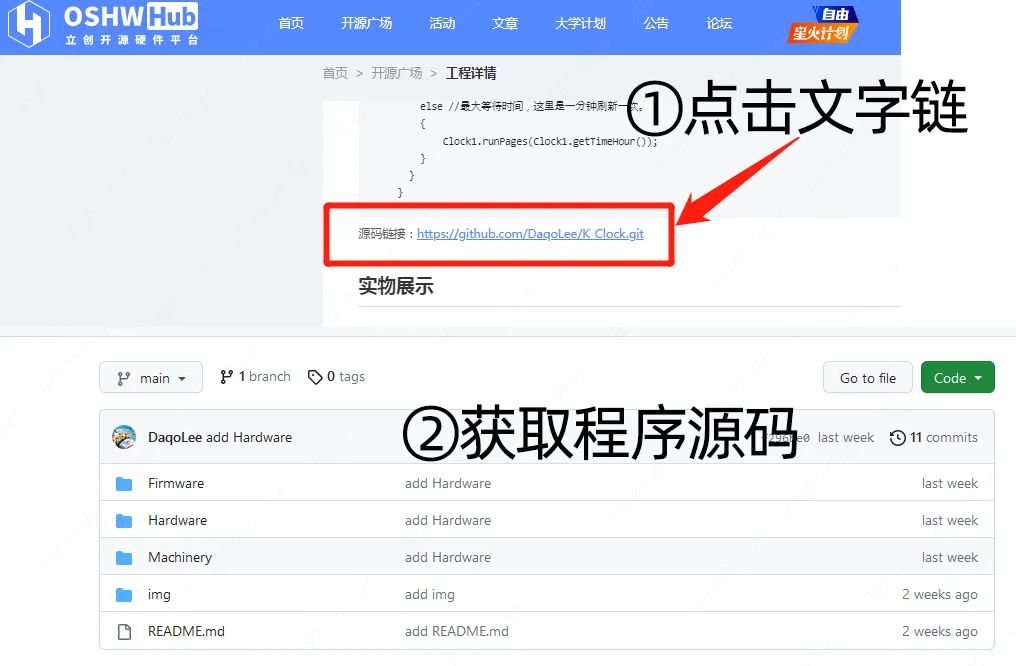

如果你需要【电路、3D打印、程序、BOM表】等开源资料，请戳文末“阅读原文”获取！
