LPC5536: 双镜像机制使用指南

通电启动时，ROM首先检测CMPA中关于重定位镜像文件的位置和大小，然后检测两个镜像的版本号，所以在使用双镜像机制时，主要对镜像文件重定位和版本号进行配置。

2.1 镜像文件重定位

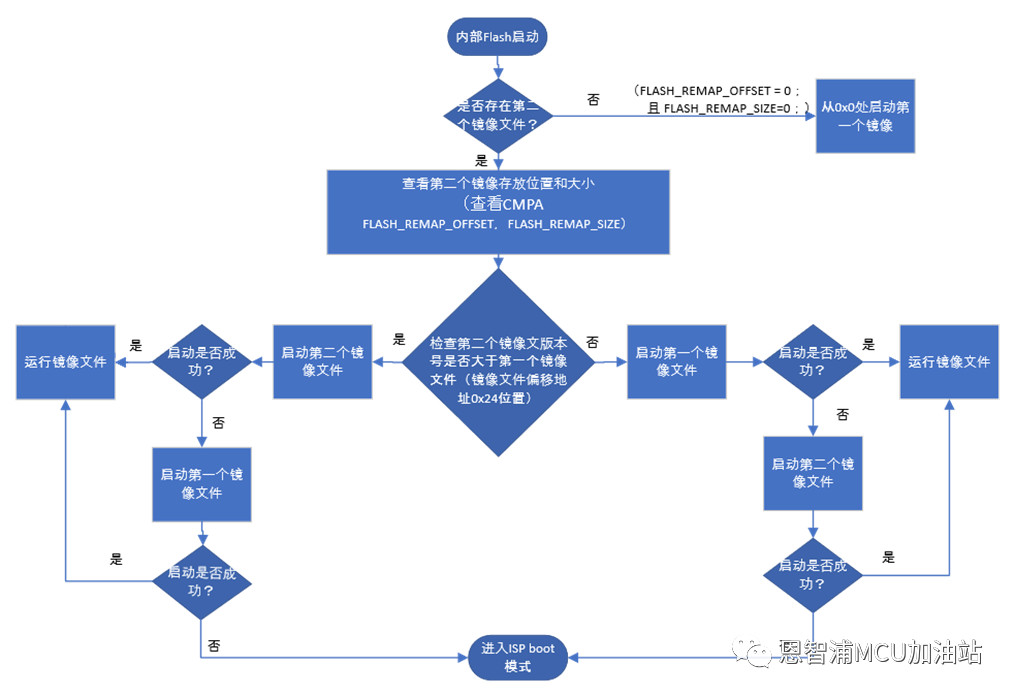

LPC5536内部Flash支持重映射，当设置重映射偏移量后，Flash AHB 总线将访问偏移后的地址。例如，当偏移量设置为128K(0x20000)，对0x0的访问将被重新映射到地址0x20000。通过这个特性，ROM可以实现双镜像引导。下面是一个关于内部Flash存放两个镜像文件的简图。

2.2 配置镜像的版本

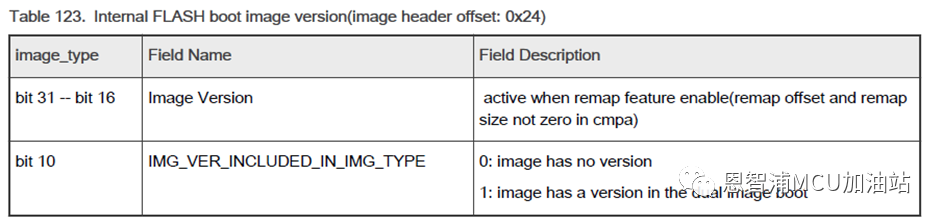

在头文件偏移量为0x24处设置镜像版本号，如下表格所示，第16位-31位设置镜像文件版本号，第10位表示镜像文件是否存在版本号，使用双镜像机制时，此位设置为1.

• 配置CMPA中数据值


修改cmpa.bin文件，通过blhost把修改后的bin文件写入CMPA，以配置image1偏移量和重映射大小，流程如下：

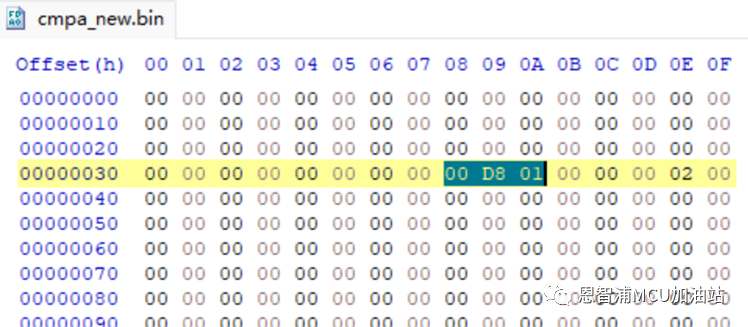

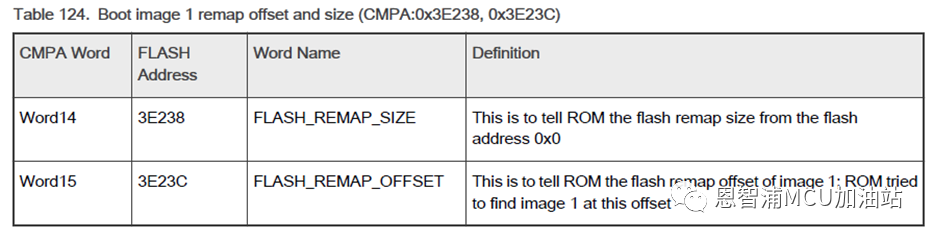

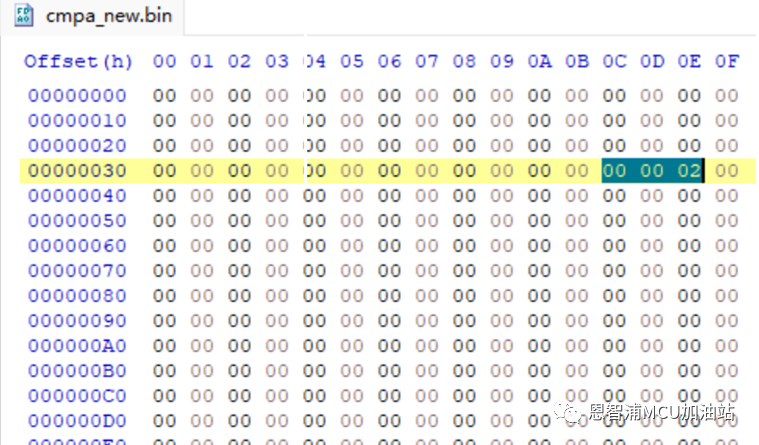

a. 打开一个全0的cmpa.bin，修改0x3E23C处数据为0x20000，高位在右低位在左,如下：

b. 修改重映射大小。地址0x3E238处修改为0x1d800,如下:

借助blhsot 工具烧写，blhost 2.6.7是一个命令行调试工具，界面如下：

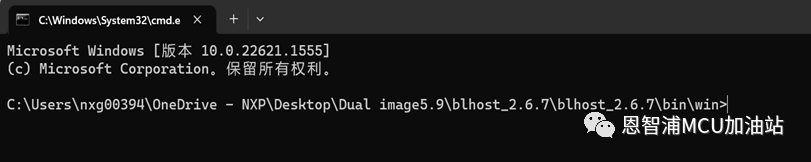

首先，从设备管理器查看开发板与电脑连接端口号

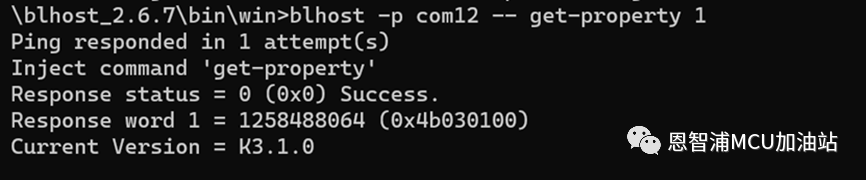

然后，按下复位键，输入连接测试命令blhost -pcom12 -- get-property 1

判断是否正常通信,如连接成功会提示信息：

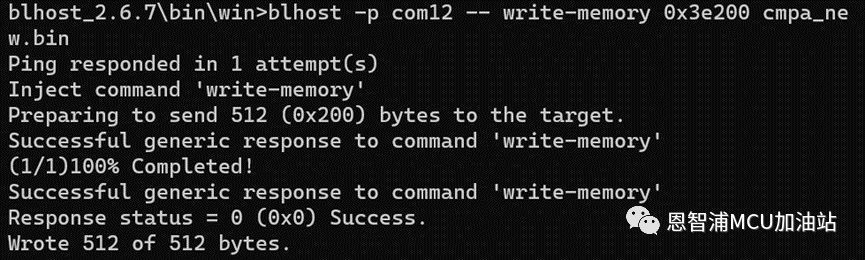

通过使用blhost -pcom12 -- write-memory 0x3e200 cmpa_new.bin命令，写入CMPA：

为确保正确写入，查看设置之后CMPA数据

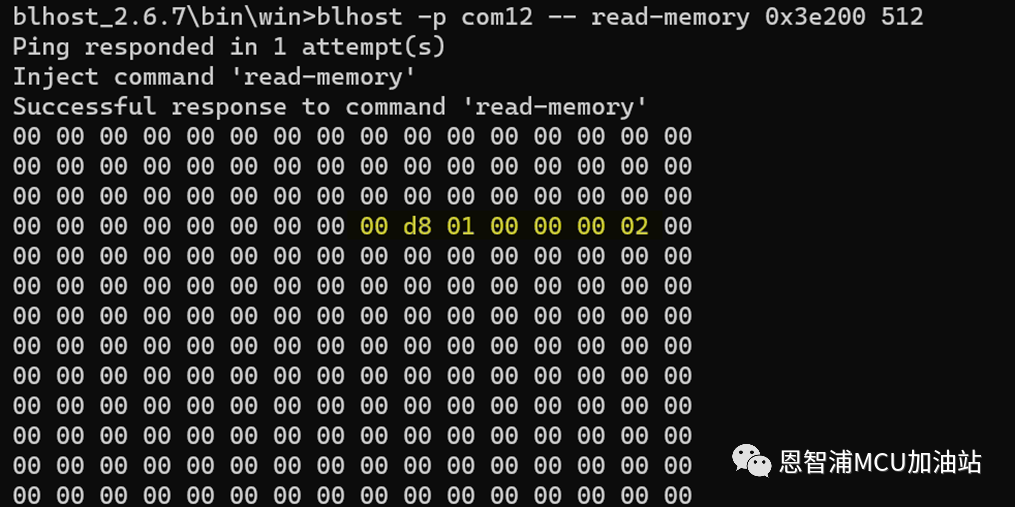

通过命令blhost -pcom12 -- read-memory 0x3e200 512查看设置后的CMPA数据：

根据实验效果，Image0的功能是LPC5536-evk开发板上红灯闪烁，Image1功能是绿灯闪烁。

Image0 设置版本号为1，Image1 设置版本号为2：

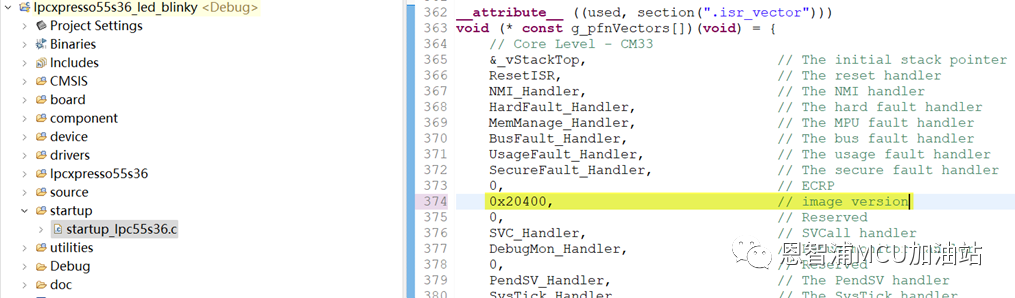

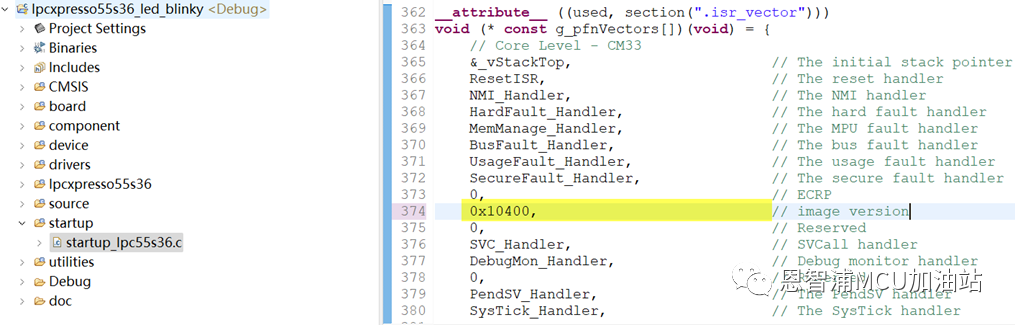

打开红灯闪烁的工程，修改头文件偏移量0x24处为0x10400

打开绿灯闪烁的工程，修改头文件偏移量0x24处为0x20400

LPC5536JBD100用户可用的内部Flash共246K，所以Image0 分配到0x0-0x1FFFF地址范围内，Image1分配到0x20000-0x3D7FF地址范围内。如果使用MCUXpresso ID,设置如下：

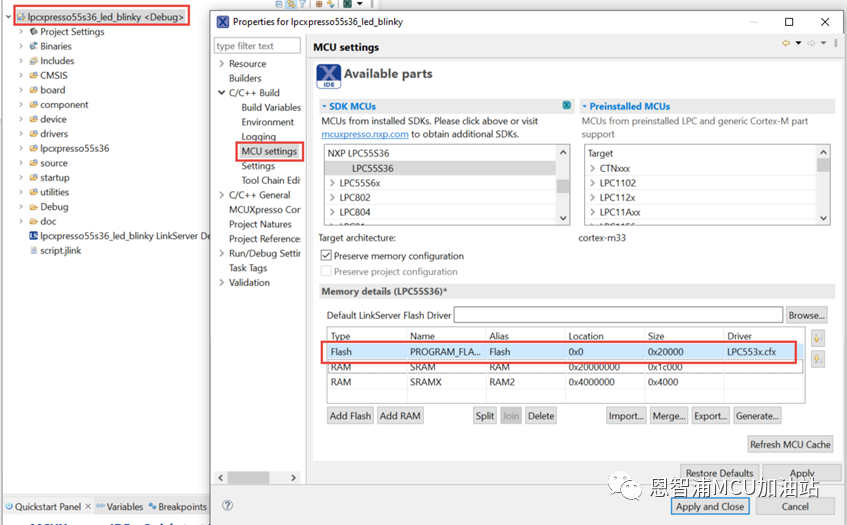

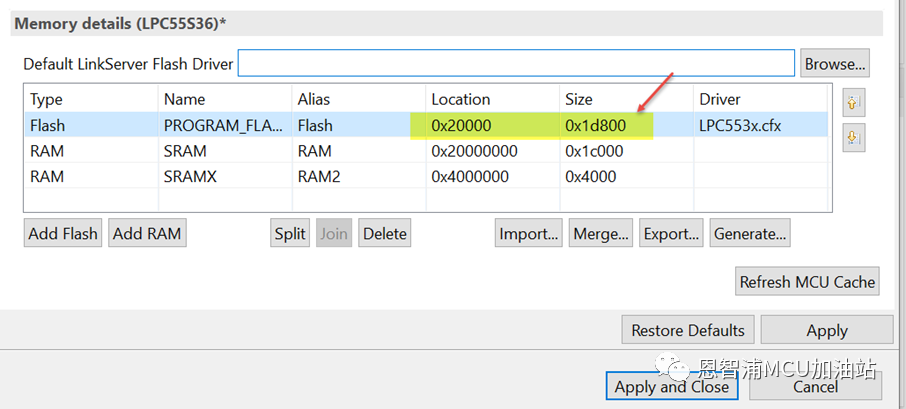

工程->右键属性->MCU settings，设置起始地址和大小，完成后点击应用按钮。

红灯闪烁工程：

重现编译工程。

测试程序为两个点灯程序，分别为红灯闪烁和绿灯闪烁程序，红灯闪烁为image0，版本号1，绿灯闪烁为image0，版本号2，所以测试结果如果绿灯闪烁，则成功。

• 下载程序

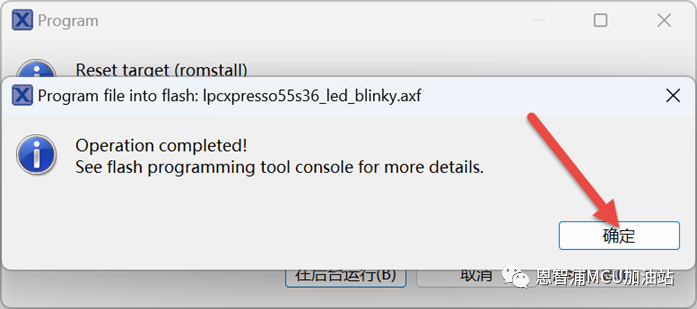

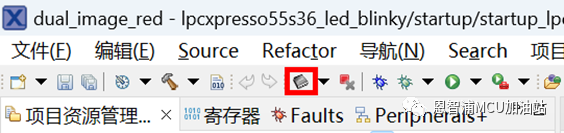

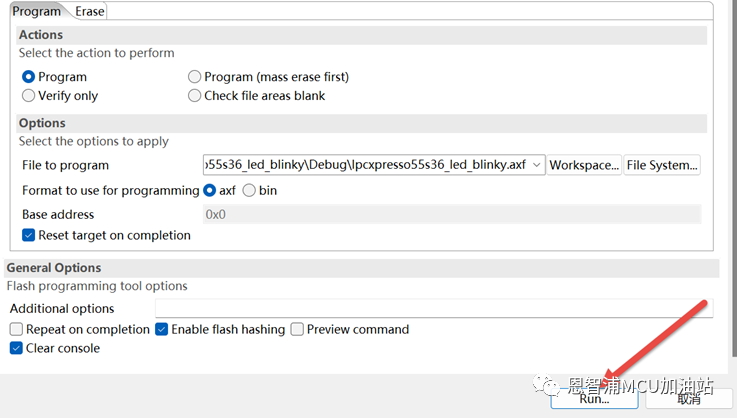

使用IDE中GUI Flash Tool，分别下载两个镜像文件到开发板中：

• 测试结果

下载程序后，复位，绿灯闪烁。

升级测试：将红灯闪烁工程版本号修改为3，即修改0x10400为0x30400,重新烧写镜像文件，应该会看到红灯闪烁。

双镜像机制为嵌入式设备的升级和启动增加保险，应用过程中需要注意在CMPA区域设置镜像偏移量、重映射大小和配置镜像版本的方式，同时也需要注意两个工程中Flash配置。
