原子制造中的物质间相互作用基础：现状、前景和挑战

文章来源：中国物理学会期刊网

|作者：王聪 程志海 季威†

(中国人民大学物理学系 量子态构筑与测控教育部重点实验室)

本文选自《物理》2023年第6期

摘要材料是支撑人类文明大厦的基石，历史中材料制造加工技术的突破不断推动人类文明变革。“自上而下”地提高制造和加工精度，控制和利用原子特性“自下而上”地创制新材料，这两条技术路线共同指向了一种未来制造方式——原子制造。物质间相互作用是控制原子行为和特征进而实现原子制造的基础。文章围绕原子制造中可能涉及的物质间相互作用规律及其在原子制造中的潜在应用，首先介绍了如何实现单原子的探测与控制，进而着重探讨控制原子行为和特征到创制新材料、构筑超原子新结构的研究进展，最后就原子制造中的机遇与面临的挑战进行了展望。

关键词原子制造，单原子操控，超原子材料，团簇，物性定制，单原子探测

有一种观点认为，人类文明的发展进程可根据利用的主要材料种类分成几个阶段，如石器时代、青铜时代、钢铁时代等。持续变革与不断创新的制造和加工手段是支撑这些材料从人类历史长河中脱颖而出的技术基础，造就了多个科技、军事、经济和文化的黄金时代，甚至改变了人类社会的组织形态。钢铁冶炼技术在19—20世纪之交时获得重要突破，加之两次世界大战的巨大需求，20世纪上半叶是当之无愧的钢铁时代。尽管钢铁冶炼和加工技术仍在不断推陈出新，钢铁产量仍然是评价综合国力的重要指标，但这些都无法阻挡人类快速进入硅时代的脚步。2022年12月是人类发明晶体管75周年，在这75年间，晶体管的主流材料由锗换成硅；由二极管、三极管演化成鳍式场效应管、全环绕栅极场效应管以及规划中的互补场效应管；而它的导电沟道则从一块看起来并不完美、包含阿伏伽德罗常数量级(1023)个原子的块状晶体持续缩小到了长度仅约10 nm(等效2—3 nm平面工艺)、不足100个原子长度的纳米片[1，2]。这是体现人类目前材料制造和加工能力极限的巅峰之作，也对今后的技术发展提出了巨大挑战——如何制造和加工由几十个、几个甚至一个原子所组成的物质？简言之，如何高效地控制一个、几个或者几十个原子，创制新材料和新结构，构成合格的“工业品”，进而进行“原子制造”是人类工业技术发展之路难以回避的关键科学问题之一。澄清该问题有望为变革现有制造模式提供理论基础，也极可能有助于改变当前物质科学基础研究的范式。原子物质间相互作用的基础则是澄清该问题的基本出发点，也正是本文尝试与读者讨论的核心内容。

在进入更细节的讨论之前，有必要大致界定本文所讨论的“原子制造”的范畴。从目前理解看，原子制造至少包括两方面含义。一则是“自上而下”的“原子级制造”，从米、毫米、微米、纳米到原子级一路走来，它是高精度材料制备和加工的自然延续。目前，半导体工业可通过物理和化学方法(化学机械抛光)抛光出表面粗糙度(Sa)小于0.5 nm(1—2个原子层厚度)的硅晶圆，并通过极紫外光刻技术，结合其他物理、化学手段实现10 nm横向精度的大规模工业加工；在实验室条件下，甚至可以在50 µm见方的区域内获得粗糙度仅为0.067 nm的表面[3]。如何在其他材料的加工制造中获得如此小的表面粗糙度，或在增材或减材制造中获得原子级的制造精度都是原子级制造所面临的挑战。

另一方面，有别于原子级制造，原子制造更具颠覆性的含义是：一种保持“单原子特征”且“自下而上”地通过控制原子行为、创制新材料、构筑新结构和器件、实现新功能并展现宏观效果的制造方式。这样的概念可能过于抽象，举一个不太严格的、仅限于生命体的例子——基因工程就具有这种“原子制造”的大多数特征。就极端情况而言，研究者可以通过敲除或引入个别关键基因，改变表达该关键基因后得到的多肽中的几个氨基酸序列，经折叠后获得新的蛋白质结构，并展现出与原始蛋白截然不同的功能，进而影响生命体的性状和行为[4，5]。本文关心的原子制造则是预期在更多的材料体系中，更广的尺度范围内，更宽的温度区间内，在更多的应用场景下，实现更丰富的功能。

本文拟基于笔者当前的粗浅理解，从如何控制单个原子，到创制新材料，构筑超原子新结构，提出机遇与挑战等几个方面介绍原子制造中可能涉及的物质间相互作用规律及其在原子制造中的可能应用。

当几位羽毛球爱好者在讨论用什么样的手法(击球力度、角度等)可以击打出何种回球时，他们已经假设作用力可以直接作用于羽毛球上，从而(在他们想象中)“精确地”控制羽毛球的含时位置变化(r(t))规律(图1(a))。然而在原子尺度上，宏观经典概念“力”无法直接施加在单个原子上，从而像击打羽毛球一样“精确控制”单个原子的含时位置变化情况。控制单个原子好似在对抗热运动(涨落)，似乎有违背统计分布规律的风险。但实际上，研究者可以构造一个至少包含一个势阱的势能面，利用而不是对抗微观统计分布规律，使原子位置的期望值置于该势阱中(图1(b))。这便是控制单个微观原子的基本思想，各类控制方式的差异则主要体现在不同的势能面(势阱)构筑方式上，例如构筑人工光、磁、电(子)势阱(图1(c))[6，7]，利用固体表面的原子周期性势阱等(图1(d))[8]。可见，组成材料的原子核—外层电子、不同原子的外层电子之间相应作用，及其在人工施加的光、电、磁、热和机械等外场下的响应行为共同构筑了该体系的势能面。本章将围绕这一思路展开介绍。

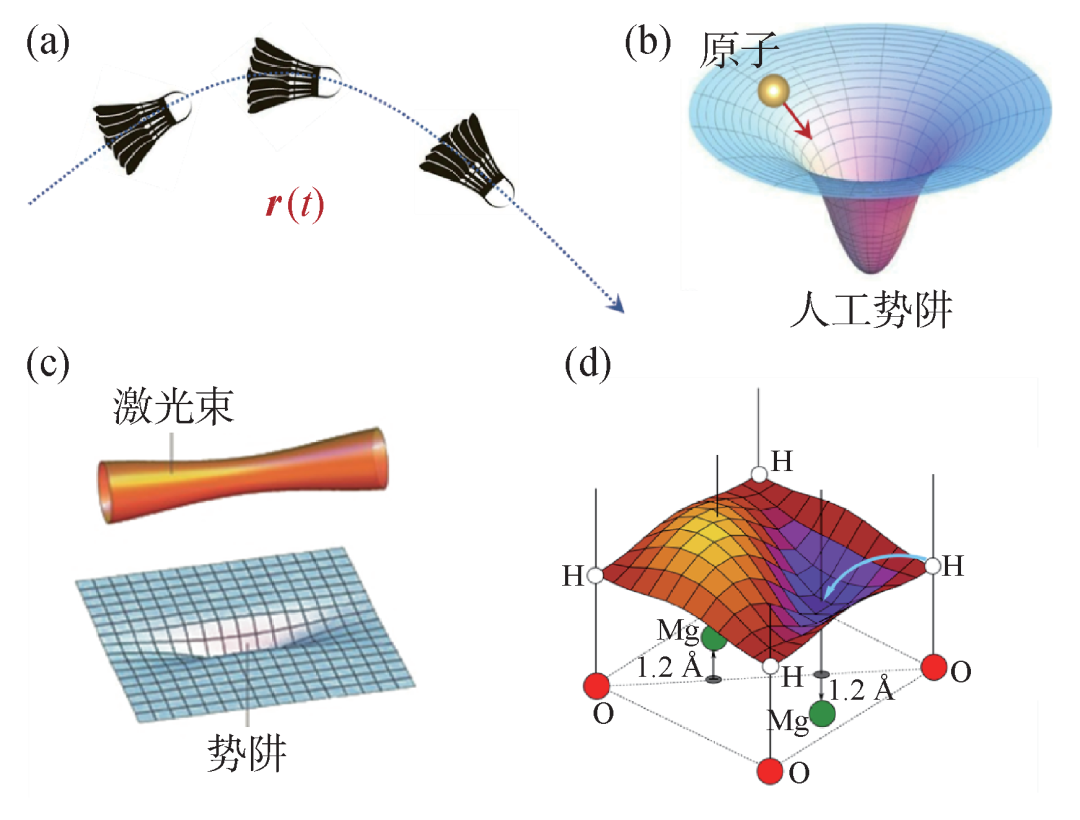

图1 (a)羽毛球的路径控制；(b)人为构造势能面控制单个原子；(c)光场构造势阱控制原子[6]；(d)固体表面势阱控制原子[8]

2.1.1 扫描探针显微镜

现代扫描隧道显微镜可以轻松实现优于0.1 Å的针尖空间定位精度，利用头部仅有一个原子的针尖逼近拟被操纵原子，利用针尖原子自身提供的吸引或排斥势场(图2(a))、给针尖施加电压后在针尖和被操纵原子间形成的电场(图2(b))，或经由针尖注入被操纵原子电荷(图2(c))等方式改变该原子附近的势能面结构，对被操纵原子进行横向推、拉，纵向的抓起—移动—放下，和诱导单个化学键断裂或形成，或改变单个原子或者原子基团的电子态等原子操纵。1990年，美国IBM Almaden实验室操纵Xe原子构筑了“IBM”字样[9]；2013年，该实验室再次利用原子操纵技术，“拍摄”了由数十个原子出演的、目前世界上最小的定格动画电影“A boy and his atom”(图2(d))[10]。

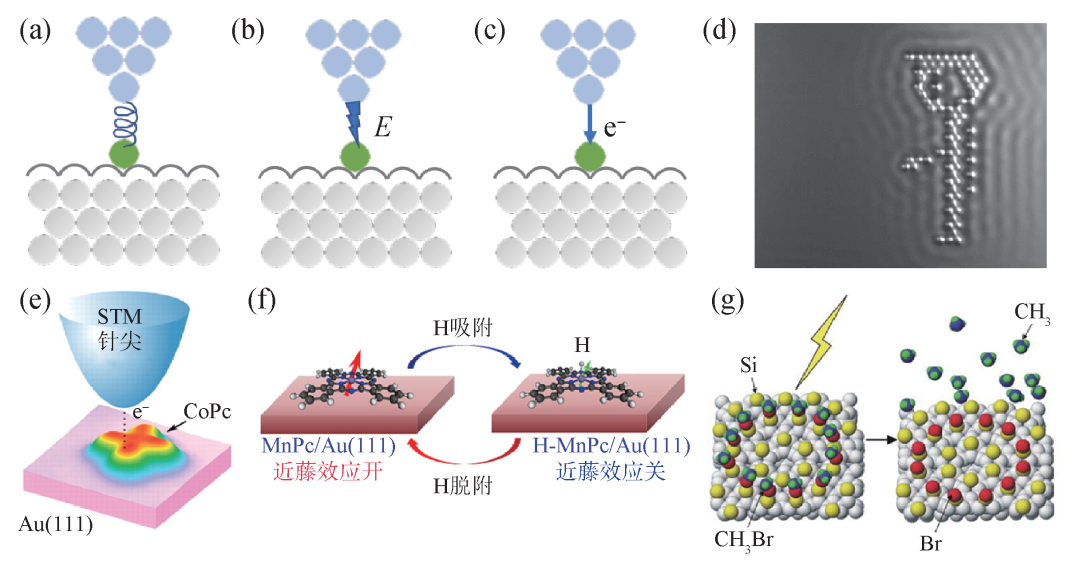

图2 (a)—(c)STM操纵原子的三种模式；(d)STM针尖操纵原子构成的定格动画截图[10]；(e)STM针尖通过注入电子诱导CoPc分子C-H断键示意图[12]；(f)MnPc中心吸附和脱附氢原子及对应近藤效应关/开的可逆调控示意图[13，14]；(g)左边为Si(111)表面物理吸附的CH3Br示意图，右边为光解或电子轰击后Br在Si(111)表面化学吸附示意图[15，16]

由针尖注入电荷并控制化学键断裂或形成的工作更加丰富。例如，中国科学院北京真空物理开放实验室庞世瑾研究组在1995年前后利用STM针尖在Si(111)表面上书写了“中国”字样[11]。2005年，中国科学技术大学侯建国研究组通过STM针尖向吸附在Au(111)表面的酞菁钴(CoPc)分子注入电子，诱导C-H共价键断裂，并随即形成C-Au化学键(图2(e))[12]。2013年，中国科学院物理研究所高鸿钧研究组通过STM针尖控制酞菁锰(MnPc)分子中心氢原子的吸附和脱附，实现对单分子自旋态的调控(图2(f))[13，14]。诺贝尔化学奖(1986)获得者，加拿大多伦多大学John Polanyi也开展了大量利用STM针尖注入电子，诱导单个化学键断裂和形成的实验工作，如Si(111)表面物理吸附的CH3Br自组装结构在STM针尖诱导下实现C-Br断键和Br-Si成键(图2(g))[15，16]。利用AFM同样可以实现横向和纵向的原子操纵。感兴趣的读者可以参考文献[17]以获得更详细的信息。

2.1.2 扫描透射电子显微镜

扫描透射电子显微镜(STEM)是透射电子显微镜(TEM)的一种特殊工作模式，将TEM中的平行电子束汇聚在样品表面一点，通过逐点扫描的方式获得被样品散射电子的相关信息。相较于STM，通过STEM进行的单原子操纵具有操纵速度更快(几十秒)、操作温度更高(室温)、操作体系更广等优点[18]。STEM的单原子操纵过程主要有两种机制，即弹性散射主导的动量传递和非弹性散射导致的能量传递[19]。例如在弹性散射机制主导的石墨烯碳原子敲除过程中，加速电压为100 keV的电子束传递动量给被操纵碳原子，使得碳原子获得大于完全摆脱原有势阱束缚的能量，被敲除(knock-on)而脱离石墨烯，并在其原有位置产生单原子空位(图3(a))[18]。在具有略低加速电压的电子束作用下，虽然碳原子无法获得足够的能量被敲除，但运动中的碳原子可以带动临近原子运动，改变附近的势能面分布，而互换其与临近硅原子的位置(图3(b))[20]。在类似条件下，原子还可以进行表面扩散或Stone—Wales转换等其他形式的运动。

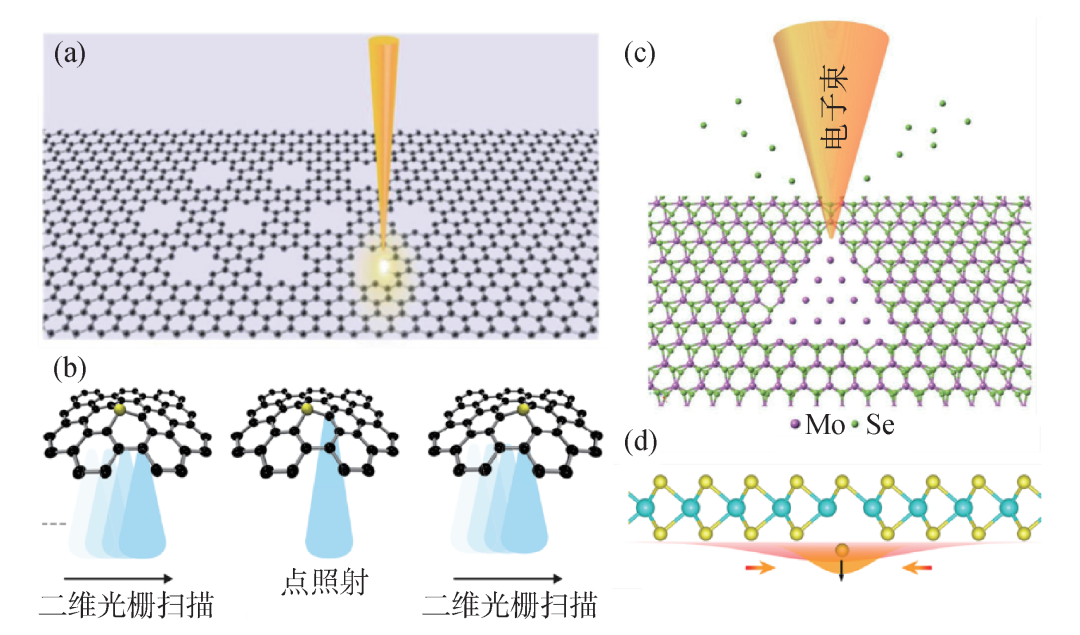

图3 (a)石墨烯中C空位形成的示意图[18]；(b)石墨烯中操控Si，C原子位置互换的示意图，其中黄色小球是Si原子[20]；(c)MoSe2中Se空位形成示意图[21]；(d)MoS2中非弹性散射主导的S空位形成的示意图[22]，其中蓝色与黄色球分别对应Mo与S原子

另一方面，非弹性散射过程则会产生能量转移：(1)使得被操纵原子中的价电子处于激发态；(2)在该原子中产生芯空穴(core-hole)，使该原子带正电；(3)外界转移芯空穴屏蔽电子使其原最低未占据态被填充。这些过程均可改变被操纵原子的势能面，使其处于非稳态，随即弛豫到新的平衡位置。例如，在MoSe2[21]、MoS2[22]等材料中，即使电子束的加速电压显著低于敲除阈值，材料中依然逐渐产生了硫族元素原子空位，预示非弹性散射机制在该过程起主要作用(图3(c)，(d))。

2.2.1 光晶格

光晶格是指采用相向传播的相干激光干涉形成的周期性光学势阱。原子由激光的交变电场诱导产生极化，利用交流斯塔克效应产生的光偶极作用将处于极低温度的冷原子束缚在周期性光场中(图4(a))[6]。光晶格的晶格常数一般在光学波长与半波长之间(微米量级)，每个方向可达100个格点左右(百微米量级)。通过控制晶格的几何形状、维度、无序度、深度和对称性，可以调控光晶格出现或消失[25]，获得多种晶格对称性[26]。此外，量子气体显微镜可以对光学晶格中的单个原子进行荧光成像，实现单原子观测(图4(b))[27]，翻转指定位置的一个或两个原子的自旋态，实现精确的单原子控制(图4(c))[28]。

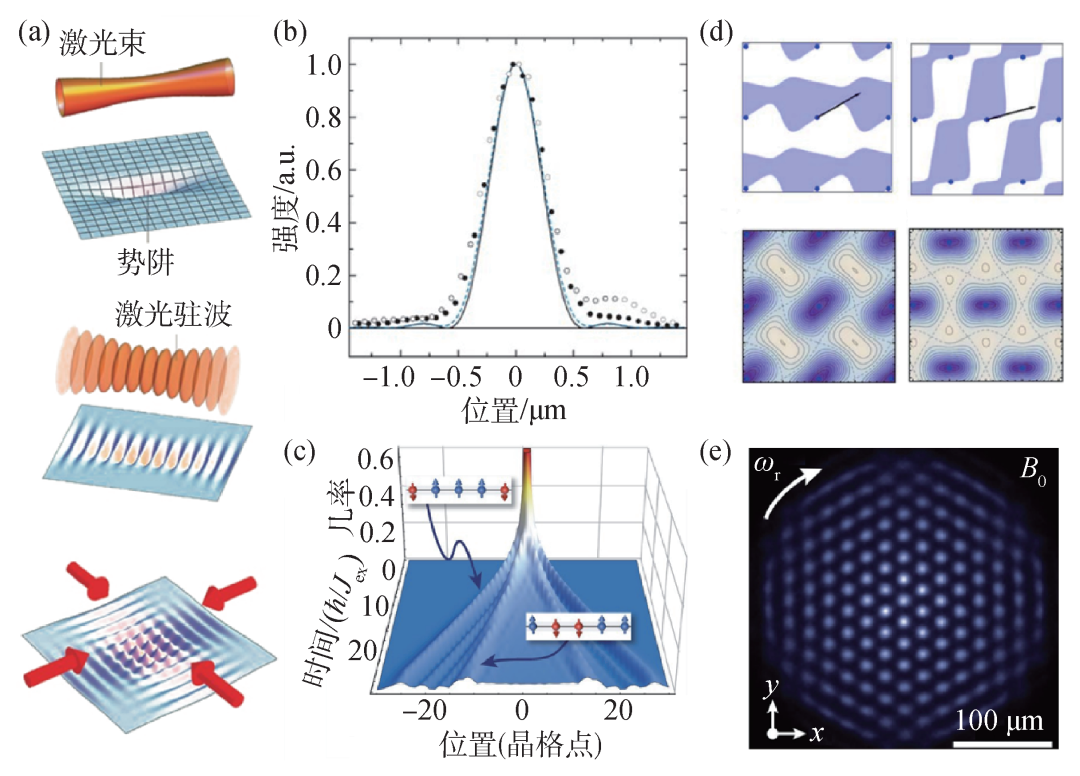

图4 光晶格的构建与新奇物理现象 (a)相干激光产生周期性光学势阱[6]；(b)在哈伯德区光晶格的单个位点上成功实现了单原子观测[27]；(c)精准控制并测量一维链中两个原子的自旋翻转[28]；(d)基于磁性薄膜的图案产生正方或三角的二维磁晶格[29]，其中上面两图蓝紫色区域代表磁性薄膜，其对应产生的磁势如下面两图所示，蓝紫色部分对应势场极小值；(e)激光冷却束缚9Be+形成二维三角库仑晶格[32]

2.2.2 磁晶格与离子阱

利用原子与磁场的磁偶极相互作用，采用图形化的磁性薄膜形成的磁性微阱阵列可以实现冷原子的磁阱或磁光阱阵列，形成原子磁晶格或磁光晶格[23]。磁晶格周期可达10 µm量级，其在设计上更加灵活，原则上可以用几乎任意的构型和晶格间距定制磁晶格，不受光学波长的限制，仅受到磁性薄膜材料和图案尺寸的限制(图4(d))[29]。磁晶格中可以选择性捕获特定态的原子，基于射频光谱可以实现原位捕获的原子表征。

离子阱则是使用射频电场和静电场束缚离子，或者使用静磁场和电场束缚电子，以操控单个带电粒子[24]。目前，研究者可以束缚离子形成零维(单、双离子)[30]、一维离子链[31]、二维离子晶体[32]，展现出单体、高精度的可控性。例如美国国家标准与技术研究院束缚9Be+构筑了包含300个自旋的二维库仑晶格(图4(e))。

本章主要关注由原子或原子团簇构成的凝聚态物质，就不再赘述2.2中已介绍的一些利用人工外场制备原子或离子晶格的例子了。原子之间的排列和键合受到诸多因素的影响，如原子的尺寸、化学性质(易得失电子)、连结原子的化学键类型等，常可由不同的原子排列方式区分不同种材料。材料生长的本质就是把原子按照特定的方式组合起来，控制最终组合结果的无外乎热力学因素和动力学因素。在近平衡态的材料生长过程中，外场可以改变特定原子所处的势能面形状，从而使该原子按照满足自由能极小(可以是局域极小值，通常不是全局极小值)的方式在材料中排列，创制一些在该外场下局部稳定、在常温常压下整体处于亚稳态的新材料。另一方面，在由生长动力学控制且远离热力学平衡态的过程中，也可利用特殊的动力学路径创制一些在常温常压下处于亚稳态的新材料。接下来将分别举例介绍这两种创制新材料的手段。

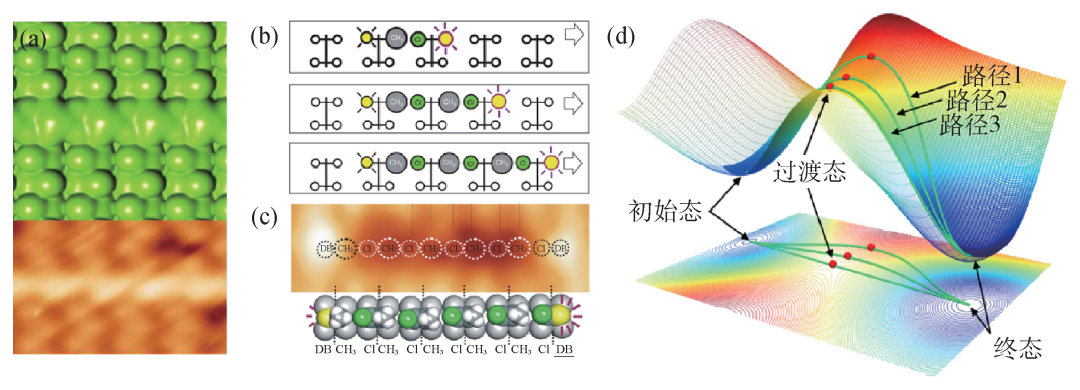

3.1.1 稳定的贵金属团簇——零维体系的“表面”文章

因在催化功能单元领域的巨大潜力，少原子团簇的制备和性质研究备受关注。以[Al13]-和[Al23]-为代表的超原子团簇具有与原子轨道相似对称性的整体电子波函数，展现出超常的稳定性[37，38]。尽管如此，因含有大量低配位数原子，其能量仍显著高于块体或薄膜材料，有明显团聚趋势。使用表面活性剂(配体)降低团簇的表面能是团簇化学领域稳定团簇的常用方法[39]。

在表面催化领域，研究者在超高真空环境下，利用氧化物表面的缺陷促使在其表面运动的金属原子成核，又利用氧化物表面与金属团簇显著的晶格失配和其间具有显著方向性的极化共价键限制金属团簇长大，制备了少原子金属团簇[40，41]。然而，这一机制在没有晶格失配且由金属键结合的同种单质金属表面却失效了。研究者发现，相较于高配位数原子，一氧化碳分子(CO)与低配位数的金属原子的结合更强，可以利用CO吸附改变少原子金属团簇边缘和体相能量的相对差异，从而调控少原子团簇的尺寸和形状[42]。可以参考文献[43]和本专题其他文章获得更详细内容。

3.1.2 平面石墨烯螺旋——从一维手性到二维转角的原子剪纸折纸术

以石墨烯为代表的二维转角材料是当前的热点材料之一。然而，直接生长特定转角双、多层材料仍是该领域的长期挑战之一。上海科技大学王竹君、深圳理工大学丁峰、德国慕尼黑工业大学Marc Willinger等和我们组成的研究团队，利用铂单晶表面单层石墨烯褶皱的手性和在原子尺度的折纸—剪纸术实现了手性角度到层间转角的转化，在平面上制备了肉眼可见的石墨烯双(四)螺旋结构[44]。他们通过诱导Pt表面的反常晶界生长，使大量台阶表面重构为低指数表面(图6(a-i)，(a-ii))，在等效压应力的作用下，其上覆盖的单层石墨烯产生褶皱、倾倒(折纸术，图(a-ii))，并被撕裂(剪纸术，图(a-iii))，得到具有特定手性角度的石墨烯锥或管状结构；在氢气作用下，该结构边缘被“撕裂”，得到四个(端点为两个)手性石墨烯边界(剪纸术，图(a-iv))。随后，碳原子沿着暴露的手性边界继续层状生长，获得了微米甚至毫米尺寸的、具有特定且固定层间转角的单个石墨烯双(四)螺旋结构(图6(b)，(c))，而来自邻近螺旋的石墨烯层相遇形成转角石墨烯双层(图6(d))。尽管具有转角的相邻两层石墨烯之间没有满足全局最优化的要求，但不引入缺陷结构并保持六角晶格持续外延生长显著满足了局域能量最小化的要求。这是典型的利用单原子局域特征，通过满足局域能量最优化要求，创制全局亚稳的新材料结构并获得新物性的例子，具备了一定的原子制造特征。

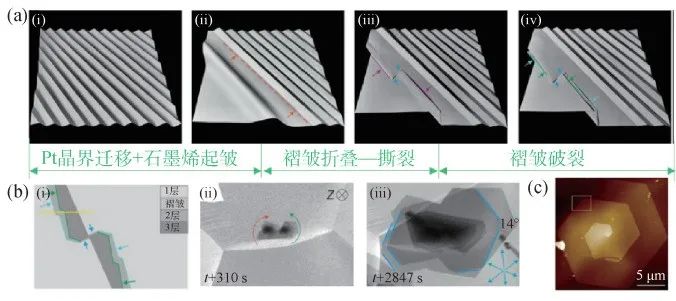

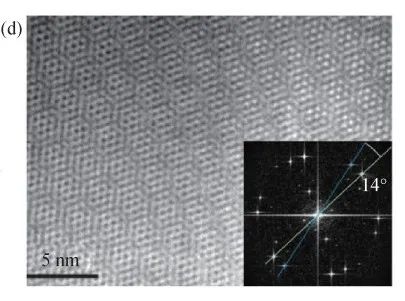

图6 石墨烯折纸与剪纸术[44](a)纸张模型显示了衬底表面重构带来的褶皱，褶皱折叠和破裂层折叠到不同侧面；(b)碳原子沿着暴露的手性边界(i)继续层状生长(ii)，逐渐生长为石墨烯双(四)螺旋结构(iii)；(c)石墨烯螺旋的原子力显微镜图像；(d)石墨烯螺旋相遇形成转角石墨烯的摩尔条纹的TEM图像，右下角为其快速傅里叶(FFT)图像

3.1.3 高指数面单晶铜箔——二维界面的魅力

Cu(111)为铜的最稳定表面，可由对磁控溅射铜多晶薄膜进行可控退火后得到，此前的手段已可制备分米级Cu(111)单晶薄膜，然而制备亚稳的铜高指数单晶薄膜仍极具挑战。北京大学刘开辉研究组[45]和刘忠范研究组[46]分别利用铜高指数面模板，在模板和铜箔之间形成温度梯度，促使铜箔中已形成流体的铜原子在固态高指数模板表面结晶，利用局域热力学稳态成功制备出高指数铜箔。虽然高指数铜箔的表面能显著高于Cu(111)表面的表面能，但该表面能差异仍小于形成高指数面和Cu(111)面界面的能量代价，满足了界面局部热力学能量最低的要求。感兴趣的读者可以参考文献[47]，以获得更详细的信息。

3.1.4 CrCl3纳米线——边界屏蔽决定材料维度

利用3.1.1节中相似的思想，武汉大学张晨栋研究组和笔者研究组发现衬底的电荷屏蔽(电子转移)可以显著稳定CrCl3一维和二维结构的边界，不同衬底的电荷屏蔽差异则可改变边界Cl原子的被屏蔽程度，调控其一维和二维结构边界单元与内部单元的相对稳定性。他们利用NbSe2和石墨烯对初始成核边缘单元的屏蔽能力差异，调控了CrCl3材料的维度，得到了此前未被报道的CrCl3一维反铁磁自旋链(图7(a)—(c))[48]。

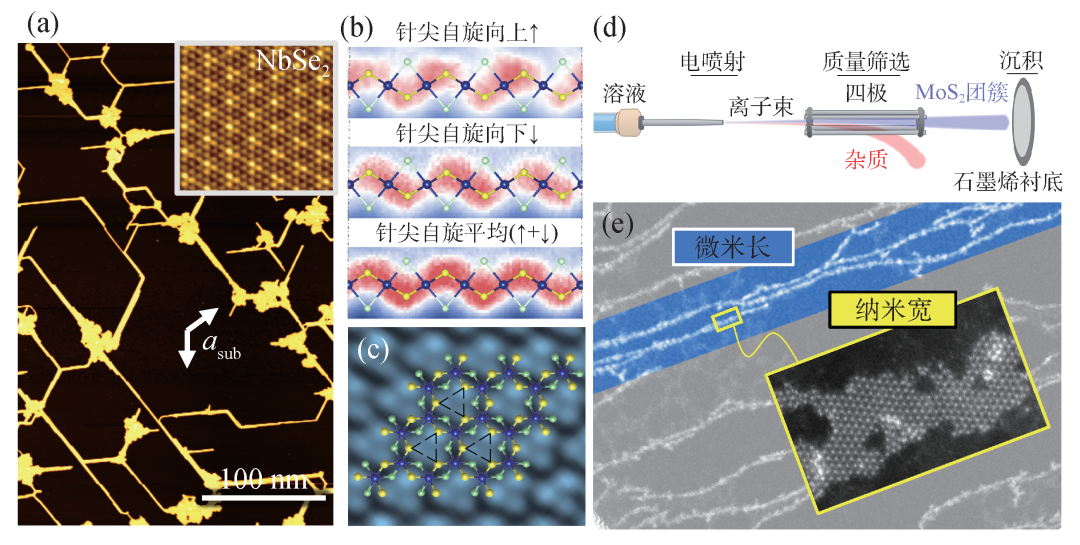

图7 衬底屏蔽与可控碰撞制备新奇一维材料 (a)NbSe2衬底上一维相和二维相CrCl3共存的STM图[48]，其中黄色线为一维相，大面积黄色片为二维相，右上角为NbSe2衬底的STM图像；(b)一维单链CrCl3在NbSe2衬底上的自旋极化STM图像，从上到下分别对应STM针尖自旋极化向上、向下与平均的图像；(c)二维CrCl3在双层石墨烯上的原子分辨图；MoS2团簇撞击单层石墨烯衬底制备获得MoS2纳米带[49]，(d)图为MoS2团簇撞击石墨烯的流程图，(e)图为制备获得MoS2纳米带的STEM图像

利用受控分子束相互碰撞而发生化学反应是化学反应动力学的经典模型体系之一。原子团簇间的受控碰撞也可能产生难以使用常规方法合成的新材料，或使用代价更低的方法合成已知材料。通过调节加速或减速电场大小，研究者可以把团簇的动能控制在0.1 eV的精度内，使其受控地与衬底表面碰撞，动能经由转化则可以可控地为原子在表面重组提供能量，而无需额外加热提供能量。基于这一方法，德国马普固体研究所和北京理工大学等单位使MoS2团簇撞击单层石墨烯衬底(图7(d))，在室温下制备获得了此前未被报道的MoS2纳米带(图7(e))[49]。尽管碰撞过程可能涉及复杂的弹性和非弹性碰撞过程和相应的能量传递机制，但这一尝试是利用原子团簇，在室温下创制新材料并最终走向室温原子制造的重要一步。

3.2.2 电子和离子辐照

2.1.2节提到聚焦电子束可以通过弹性或者非弹性散射控制单个原子的行为。因此，可控的扫描聚焦电子束(STEM模式)原则上可以在单原子精度上、在可观的尺度下(约10 nm2)制造新材料，而平行电子束辐照(TEM模式)则可能创制更大尺度的新材料。例如，中国科学院大学周武、南方科技大学林君浩、浙江大学金传洪、香港理工大学赵炯、东南大学孙立涛等研究组分别利用上述方法构筑了结构新颖的单层Mo薄膜[50]，单层Pd2Se3[51]，一维Mo5S4纳米带[52]等，诱导产生了ReSe2[53]和In2Se3结构相变[54]等(图8(a)—(c))。

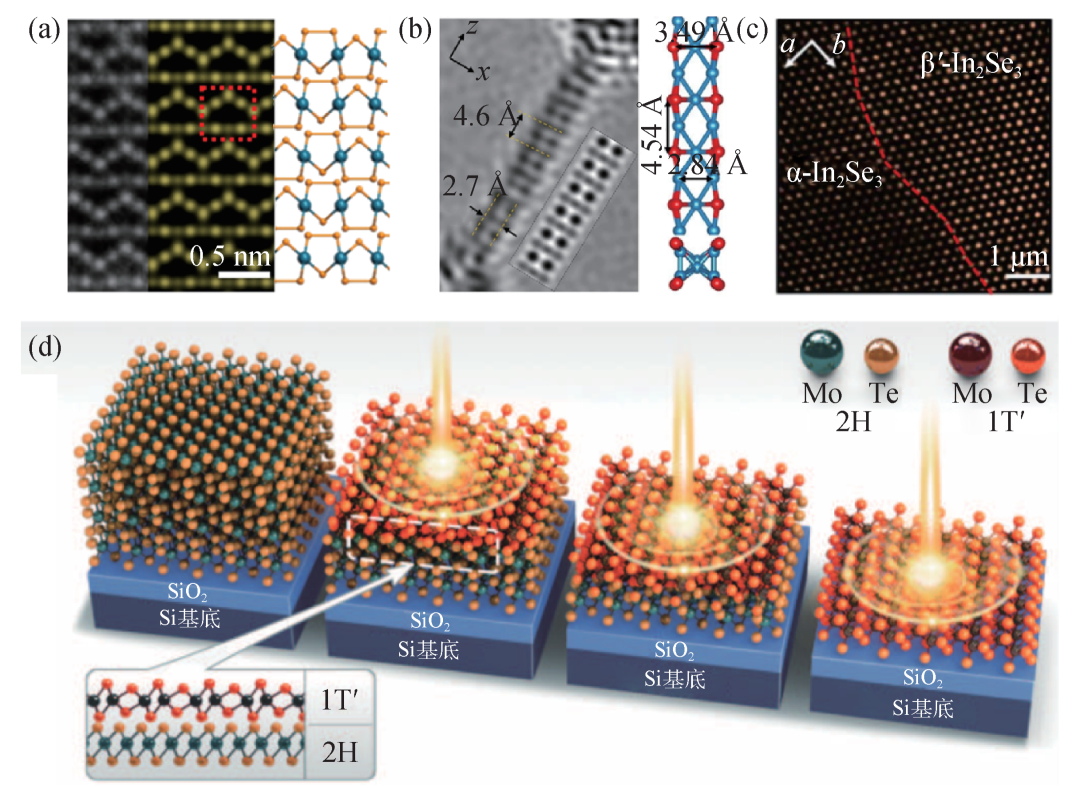

图8利用电子束或光激发制造新材料(a)Pd2Se3单层的高分辨STEM图与结构示意图[51]，红色虚线框标识了Pd2Se3原胞；(b)Mo5S4的高分辨TEM图像和模拟的TEM图像，右侧为结构示意图[52]；(c)α-In2Se3及β′-In2Se3界面的高分辨高角度环形暗场图像[54]；(d)激光诱导2H相MoTe2和1T′相MoTe2结构相变示意图[55]，从左到右对应激光照射下MoTe2逐渐发生结构转变

使用光激发同样可以改变材料的电子态密度分布，使其原子结构在电子激发态下弛豫获得新材料相，如使用激光诱导可实现2H-MoTe2到1T′相MoTe2的结构转变(图8(d))[55]。此外，可控离子注入也是创制新材料的重要手段之一，利用电场加速带电离子撞击材料表面，以期实现原子尺度精准的人工结构构筑。目前，实现单离子源、优化注入半径、控制注入深度的原理和手段都是正在探索的关键问题。另外，清华大学于浦等利用电化学方法，控制了离子在晶体中的插入和析出，实现了氧化物SrCoO2.5和SrCoO3-δ以及以前尚未发现的新相HSrCoO2.5之间的三相可逆结构相变[56]。

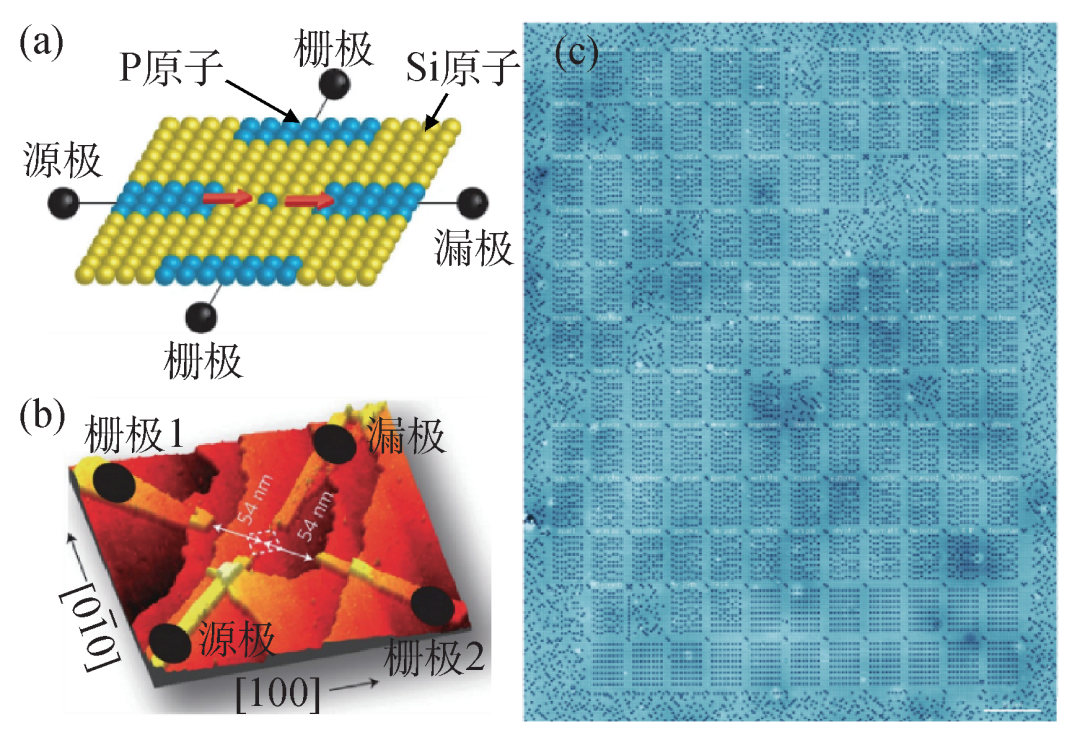

图9 人工微结构创制 (a)，(b)通过STM单原子刻蚀得到的掺杂单个P原子量子器件的机制与三维STM图像[63]；(c)通过操纵5万余原子实现的1016个字节(8128个比特)原子内存的存储器的STM图像[64]

组装原子团簇成簇聚集体，从而获得新结构和新物性，也是利用原子制造创制新材料的方式之一。例如美国卡内基梅隆大学基于Au29(SAdm)19团簇自组装形成双螺旋与四螺旋结构(图10(a)，(b))，实现了“人造DNA”[68]。本文后继讨论将推广超原子概念，将其视为新材料的基本构筑基元，甚至可以作为某种周期性出现的物性基元[69]。例如，给PbTiO3/SrTiO3超晶格施加脉冲激光，产生具有铁弹、铁电和极涡子的区域，成为超晶体的单元(图10(c))[70，71]。多而异之(More is different)是安德森发表于1972年的一篇短文标题[72]。该文提到尽管单个微观粒子(如电子、原子)的运动都满足一些基本规律，但在由多个这样的粒子构成的体系中，粒子间的复杂相互作用可能涌现出大量新奇现象(如对称性破缺导致的超导、手性等)和相应的新颖物理规律[72]。本节将从超原子团簇组装体的簇间相互作用出发，介绍几种超原子团簇组装体和他们展现出的新奇电子性质。

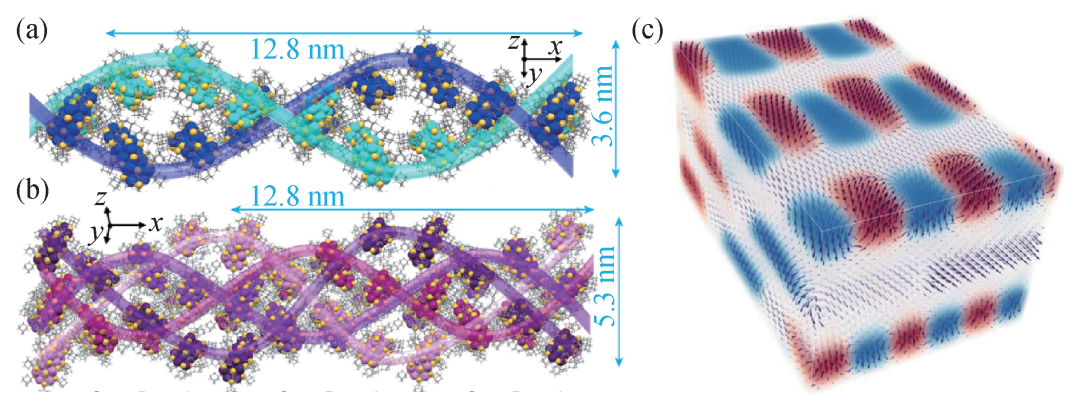

图10 超原子聚集体中的新奇物性 (a)，(b)Au29(SAdm)19团簇自组装形成双螺旋结构(a)与四螺旋结构(b)[68]；(c)脉冲激光调控PbTiO3/SrTiO3超晶格转变为具有铁弹、铁电和极涡子区域的“超晶体”[70，71]

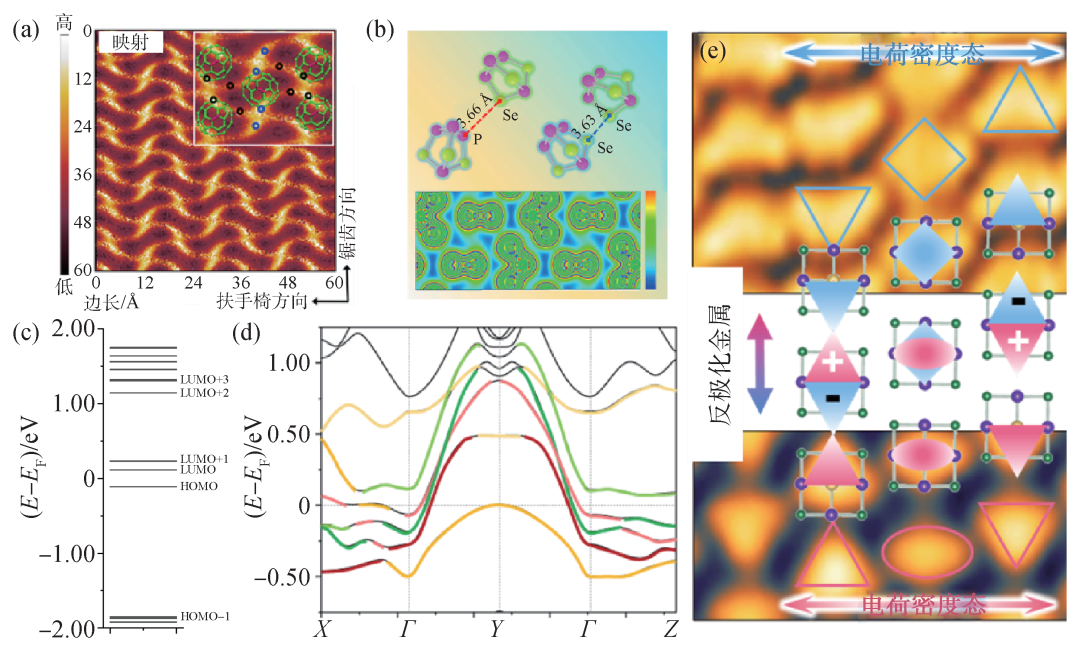

原子制造的核心是原子，但目标是制造。物质科学的基础研究通常关注材料体系的可调性，画一张复杂的相图是家常便饭；而工业界则在考虑一致性和良率的问题，期望在任意条件下都能保持产品的一致性。虽然本文介绍了多种控制单个原子的方案和成功案例，也介绍了一些保持单原子特征而创制的新材料，但目前的这些方法与能保持一致性和提高良率的期许还相去甚远。这也为从理论上提出高均匀性、可重复、高效率的原子控制理论，促进发展实时的、原位的原子级制备和同步观测手段，探索新颖的以单个原子或原子团簇为单元的增质、同质和减质加工方法提出了新的要求，并特别期待能形成系统装备——这也是制造的核心基础之一。同时，这些理论、手段、方法和装备应具有一定的普适性，不敏感地受限或依赖于某种具体的材料体系，这也是原子制造略有别于传统化学和材料科学研究的特征之一。

原子制造概念的内涵和外延仍在讨论中不断演化。虽然原子的希腊语原意是不可分的粒子，但它依然可分。因此，在原子制造中，除了对原子的精确操控外，是否也可以利用一些原子控制手段对一些具有粒子性的其他微观粒子进行操纵，如可否对局域电子(例如莫特电子)进行直写和擦除？最近，中国人民大学程志海研究组已经开展了一些有益的尝试，在分数掺杂的1T-TaS2体系中初步实现了大卫星(Star of David)超结构中莫特电子的直接操控。此外，更广义的超原子也可以是空间上物理性质均匀的原子聚集体。是否有可能利用这类超原子，创制一些新材料并体现出原子制造的特征呢？武汉大学和中国人民大学[86]近期在单层MoTe2母体中得到的一些初步实验结果和计算迹象预示了利用这类广义超原子创制材料，并获得如笼目电子态和磁性关联态等新奇物性的可能性(图12(a)，(b))。

2013年时，半导体工业届或许还在纠结，当器件尺寸进入亚纳米的原子尺寸时如何做器件和电路设计，在担心什么时候能等到EUV光刻机，在讨论摩尔定律是否还能延续问题。2023年，量子输运模拟模块已经成了EDA软件的标配，工艺技术规划直接做到了2036年，拟开启属于原子的埃米时代(图12(c))[87]。我们本以为原子是制造业的终点，却发现它很可能是一个新制造时代的起点。

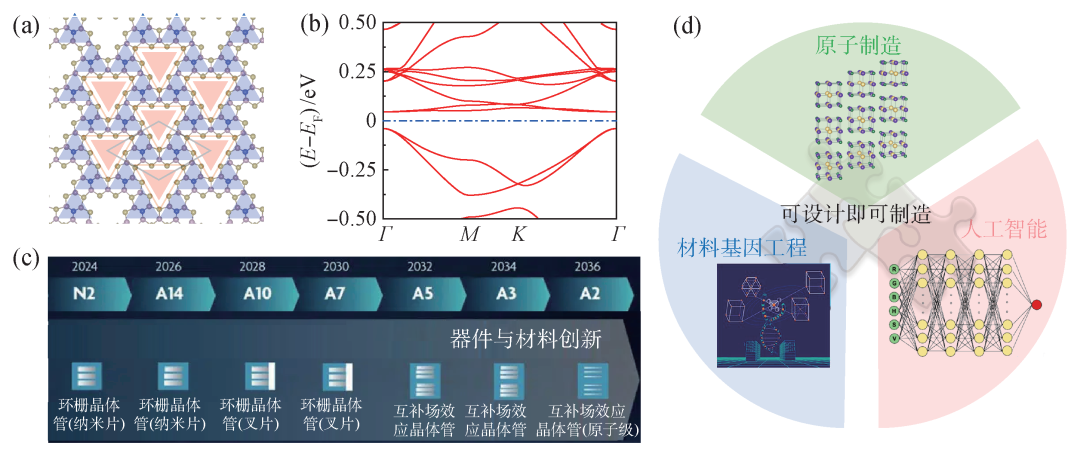

图12 半导体工业的未来与原子制造 (a)单层MoTe2中的超原子染色三角晶格(CT-MoTe2)[86]，蓝色和粉色三角标识了染色三角；(b)CT-MoTe2中的新奇电子能带结构；(c)原子制造是新制造时代的前进方向之一[87]，路线图中第一行是器件尺寸从纳米时代(N)进入原子埃米(A)时代，第二行是器件与材料创新；(d)材料基因工程[88]、人工智能与原子制造的深度结合

原子制造是人类当前认知能力所及的终极制造方式，希望在不远的将来，人类可以将材料基因工程[88]和人工智能与原子制造深度融合(图12(d))，实现“可设计即可制造”。虽然这在发展基础理论、构建数据仓库、提出实现方法、制造技术装备等方面都还有很长的路要走，但其前途是无限光明的。我们相信实现原子制造极有可能推动人类文明进入新的形态！

致 谢由衷感谢中国科学院物理研究所高鸿钧院士、厦门大学谢素原院士的指导，感谢中国科学院物理研究所杜世萱研究员、陈辉副研究员、陆颖研究员、中国科学院大学周武教授、北京大学刘开辉教授、北京理工大学武旭教授、大连理工大学张振宇教授、天津大学胡智鑫副教授、上海交通大学姚广保副教授、上海科技大学王竹君助理教授、武汉大学张晨栋教授等的有益讨论和启发。感谢中国人民大学博士研究生伍琳璐、郭的坪以及刘南舒博士和许瑞博士在稿件写作中的辅助。
