网络监控摄像机连接拾音器非常详细的方法

一、常见拾音器及接口形态

市场上现有常见拾音器形态有① ② ③ ④ ⑤：

对应接口形态① ② ③ ④ ⑤：

网络摄像机尾线接头形态

SSC(130万+像素)，则配有拾音器音频接头，接头如下图：

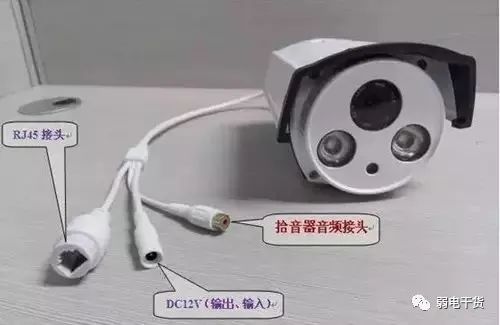

接头说明：

1、RJ45接头，是接插网络水晶头。用于传输摄像机录取的音、视频网络信号;

2、DC12V接头，是摄像机电源输入接口(5.5mm(母座)接口)，可以外接12v电源;当RJ45接头连接交换机(标准POE或SPOE)时，可以给拾音器或者其他12v弱电设备作为供电接口使用;

3、拾音器音频接头，是常见的音视频莲花接头(母座)，用于连接拾音器录取的音频模拟信号。

二、拾音器常用供电方式

1、摄像机、拾音器各自独立供电：

使用两个12V电源或2路集中供电电源(限制20米内);

2、三通头共享供电：

1个12V电源或1路集中供电电源，限制20米内;

3、SPOE交换机供电：

标准100米以内、超远200米以内。

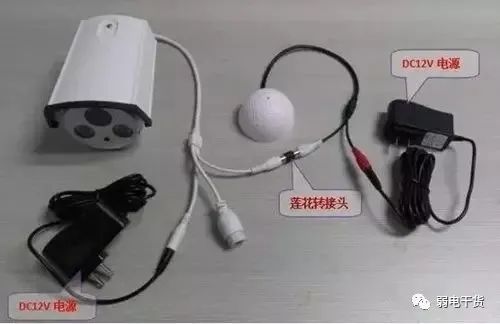

三、摄像机、拾音器各自独立供电连接示范

连接说明：

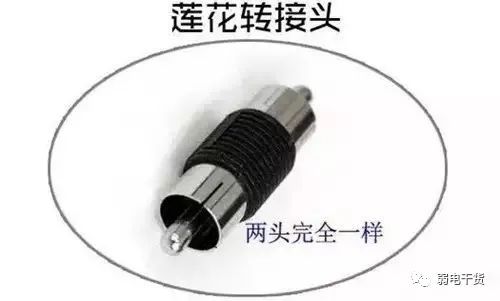

（1）用两个12V电源分别接入摄像机和拾音器；（2）—用一个莲花转接头将摄像机、拾音器的信号线连起来即可。

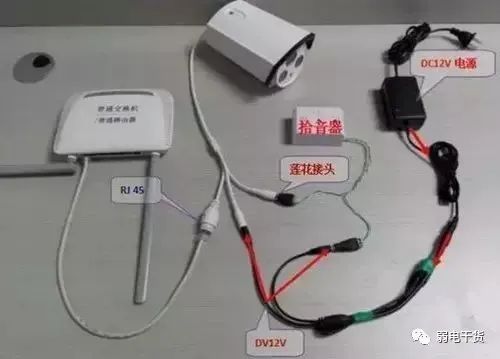

四、三通头 加 1个12V电源，一拖二共享供电连接示范

1、自制接头类拾音器(电源一拖二共享供电)：

连接说明：

（1）、用网线将摄像机RJ45接头连到交换机/路由器网口;

（2）、手工做好拾音器音频信号莲花接头(公)，然后接到摄像机尾线的莲花头母座;

（3）、电源方面，用一条一拖二的(一母两公)分接电源线，将电源分别接入摄像机与拾音器的电源接口，实现12V DC电源同时给摄像机、拾音器供电。

此处，拾音器电源线接的是DC电源母座(类似于摄像机尾线DC母座)

2、自带接头类拾音器(电源一拖二共享供电)：

连接说明：

（1）、拾音器信号端用莲花转接头接入摄像机尾线;（2）电源方面，同理用一拖二分接线将电源分别接入摄像机与拾音器的电源接口。

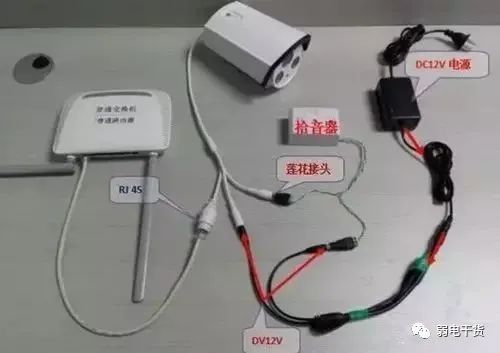

五、SPOE交换机供电(标准100米以内、超远200米)连接示范

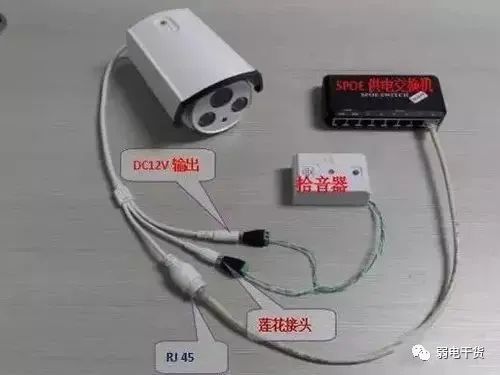

1、自制接头类拾音器(SPOE交换机供电)：

连接说明：

(1)、用网线将摄像机RJ45接头连到SPOE供电交换机供电网口;—手工做好拾音器电源接头(公)并插到摄像机尾线DC12V母座(利用摄像机尾线DC输出给拾音器供电);(2)手工做好拾音器音频信号莲花接头(公)，然后接到摄像机尾线的莲花头母座即可。

2、自带接头类拾音器(SPOE交换机供电)：

连接说明：

（1）、用网线将摄像机RJ45接头连到SSC供电交换机供电网口;

（2）、用一个莲花转接头将摄像机、拾音器的信号线连接起来;

（3）、电源：用一个转接头将拾音器电源母座连到摄像机尾线DC母座(利用摄像机尾线DC输出给拾音器供电)。
