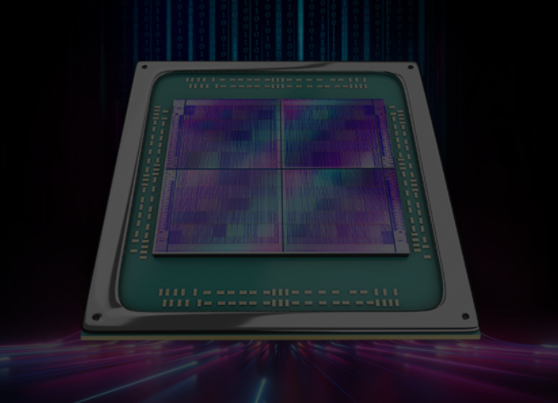

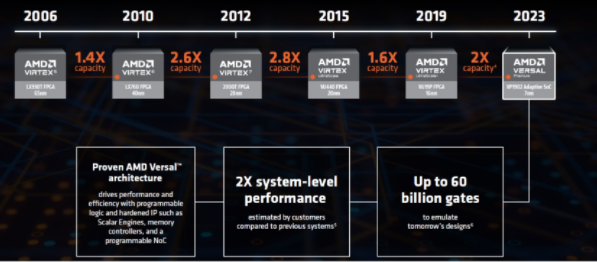

全球最大的FPGA来了！近日，AMD宣布推出AMD Versal Premium VP1902自适应片上系统（SoC），这是全球最大的自适应SoC，旨在简化日益复杂的半导体设计的验证。AMD VP1902对比上一代产品（Xilinx VU19P）增加了Versal功能，并采用了小芯片（Chiplet）设计，使FPGA的关键性能增加了一倍以上。

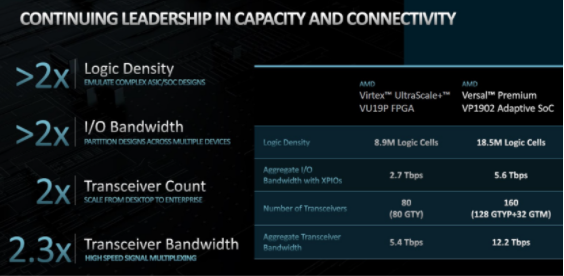

具体来看，VP1902的容量和连接性大幅提升，其提供1850万个逻辑单元，添加了更多的收发器和收发器上的更多带宽，通过连接更多设备以获得更大的仿真能力。对比VU19P FPGA，实现了更高的可编程逻辑密度。此外，Versal架构使VP1902调试速度提高了8倍。

AMD表示，随着ASIC和SoC设计的复杂性不断增加，特别是随着基于AI和ML的芯片的快速发展，在流片之前必须对芯片和软件进行广泛的验证。能够简化日益复杂的半导体设计的验证。VP1902让设计人员可以自信地创新和验证专用集成电路（ASIC）和SoC设计，以帮助将下一代技术更快地推向市场。

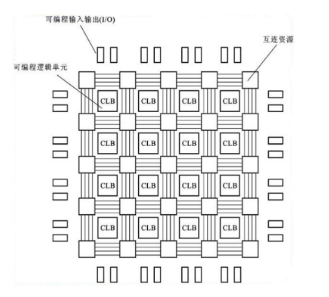

值得注意的是，AMD Vivado ML设计套件也为客户提供了全面的开发平台，可快速设计、调试和验证下一代应用程序和技术，并加快上市时间。支持在VP1902自适应SoC上进行更高效开发的新功能包括自动设计收敛辅助、交互式设计调整、远程多用户实时调试和增强的后端编译，使最终用户能够更快地迭代IC设计。AMD还与EDA社区密切合作，帮助客户将其创新和技术愿景变为现实。与Cadence、Siemens 和Synopsys等顶级EDA供应商密切合作，可帮助设计人员访问功能齐全且可扩展的解决方案生态系统。AMD自适应和嵌入式计算集团产品、软件和解决方案营销公司副总裁Kirk Saban介绍：“提供基础计算技术来帮助我们的客户是当务之急。在仿真和原型设计中，这意味着提供尽可能高的容量和性能。芯片设计人员可以自信地使用我们的VP1902自适应SoC来仿真下一代产品并制作原型，从而加速人工智能、自动驾驶汽车、工业5．0和其他新兴技术领域未来的创新。”据悉，AMD Versal Premium VP1902自适应SoC将于第三季度开始向抢先体验的客户提供样品，预计将于2024年上半年投入生产。国产FPGA：任重而道远众所周知，FPGA又被人们称为“万能芯片“，可以应用于多个行业中。它利用计算机辅助设计，绘制出实现用户要求的原理图、编辑布尔方程或用硬件描述语言等方式作为设计输入；然后经一系列转换程序、自动布局布线、模拟仿真的过程；最后生成FPGA的数据文件，对FPGA器件初始化。这样就实现了满足用户要求的专用集成电路，真正达到了用户自行设计、自行研制和自行生产集成电路的目的。FPGA由可编程逻辑块（CLB）、输入／输出模块（IOB）、可编程互连资源（PIR）等三种可编程电路和用于存放编程数据的静态存储器SRAM组成。CLB是实现逻辑功能的基本单元，它们通常规则排列成一个阵列，散布于整个芯片中。IOB主要完成芯片上的逻辑与外部引脚的接口，通常排列在芯片的四周。PIR提供了丰富的连线资源，包括纵横网状连线、可编程开关矩阵和可编程连接点等，它们将各个CLB之间、CLB与IOB之间以及IOB之间连接起来，构成特定功能的电路。静态存储器SRAM用于存放内部IOB、CLB和PIR的编程数据，并形成对IOB、CLB及PIR的控制，从而完成系统逻辑功能。

由于FPGA具有可编程灵活性高、开发周期短、并行计算效率高等优点，因此受到业内广大芯片厂商的热捧。根据Frost＆Sullivan数据，中国FPGA市场2020年的市场规模约150．3亿元，预计2025年中国FPGA市场规模将达到332．2亿元，复合增速为17．2％。虽然在国内增速表现亮眼，但由于在国外起步较早，技术积累深厚，因此被国外高度垄断市场。目前，国内有安路科技、紫光同创、复旦微电、高云半导体、京微齐力等厂商进入FPGA行业，近年来由于国产半导体受到限制日益趋严，FPGA国产替代迫切需求叠加国产FPGA厂商产品快速迭代和品类扩张。目前来看，虽然还不能像AMD那样冲击高性能FPGA领域，但在500K以下容量和非先进制程的FPGA需求量大，是国内FPGA龙头厂商国产替代的主要市场。【温馨提示】
