新品速递｜EMC对策产品：TDK推出用于高速差分传输应用的业内最小薄膜共模滤波器

●全新共模滤波器系列实现了业内最小*尺寸，采用了TDK专有的导线圈精细图案（0.45x0.3x0.23毫米—长x宽x高）

●具备高速差分传输噪声控制特性和高共模衰减特性

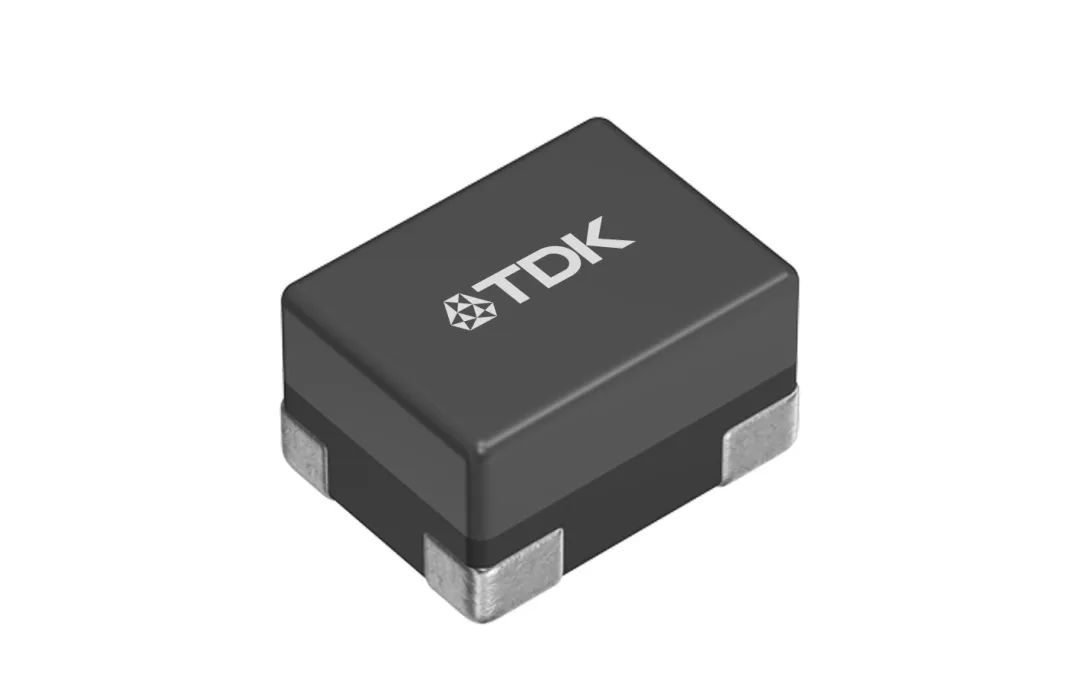

TDK株式会社（TSE：6762）推出用于高速接口差分传输应用的全新TCM0403T系列降噪共模滤波器（0.45x0.3x0.23毫米—长x宽x高）。该系列产品于2023年6月起开始量产。

近年来，随着数码电子设备的复杂程度和多功能性不断提高，传输信号的速度也随之加快。相关设备发出的高频噪声会对其它设备产生影响，进而降低通信质量。

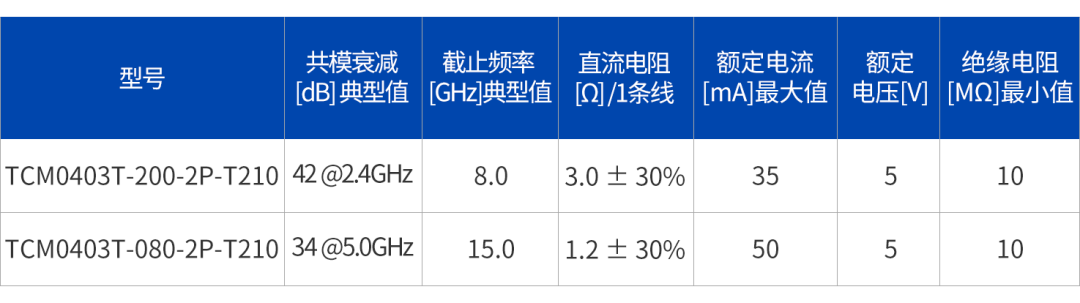

该系列的TCM0403T-200-2P-T210和TCM0403T-080-2P-T210产品的差分插入损耗截止频率可达到8GHz或更高，可支持最高12Gbps的传输速度。作为抑噪对策的重要指标之一，该系列产品的共模衰减特性与传统滤波器相比得到了显著提升。TCM0403T-200-2P-T210产品在2.4GHz的频率下可达到42dB或以上的高共模衰减，而TCM0403T-080-2P-T210产品在5.0GHz的频率下可达到34dB或以上的高共模衰减。

导线圈图案采用TDK专有的精细图案排列设计，应用了薄膜法以及TDK磁头研发过程所中积累的技术。该款业内最小的共模滤波器将为电子设备的小型化、纤薄化和轻量化提供支持。

为了控制未来差分传输线路中预期将大幅增加的辐射和外生噪声，TDK将继续开发小型薄膜共模滤波器，提供优质服务，推动无线通信系统的高质量发展。

* 截至2023年6月，来源：TDK

●适用于智能手机、平板电脑、穿戴式设备等的高速接口

●USB3.0/3.1/3.2，HDMI2.0/2.1，显示端口/eDP，MIPI D-PHY

●采用薄膜法实现了业内最小尺寸（0.45x0.3x0.23毫米—长x宽x高），减少安装空间

●具备高速差分传输噪声控制特性和高共模衰减特性
