-----充电头网拆解报告第2658篇-----
前言
最近充电头网拿到了小米一款电源适配器，输出功率只有10W，不过整体机身也比较小巧，自带Micro USB输出线缆。话不多说，下面就对这款产品进行拆解，一起来看看。
此前充电头网拆解过小米海外版120W快充充电器、小米13 Ultra原装90W氮化镓充电器、小米67W 1A1C UFCS氮化镓充电器、小米35W 1A1C UFCS融合快充充电器、小米100W USB-C氮化镓充电器等产品，欢迎查阅。
小米10W电源适配器外观

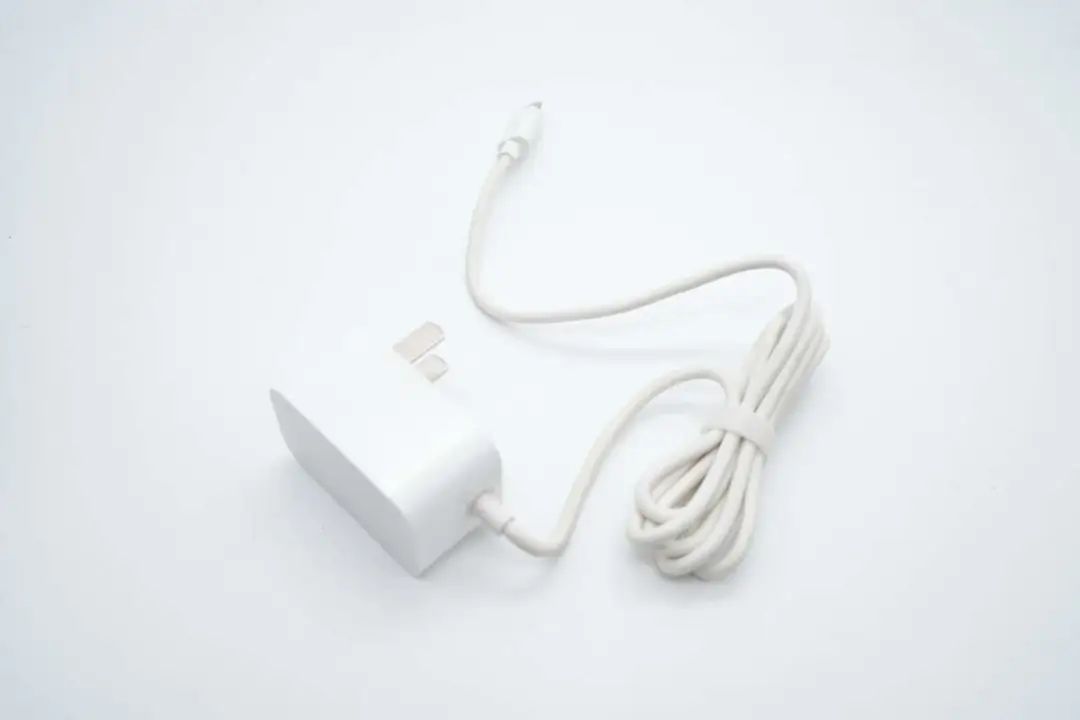

适配器通体白色，机身采用PC防火材质白色外壳，顶面以及底部外壳磨砂，侧身高光亮面处理。
顶面中心设计有小米品牌logo。

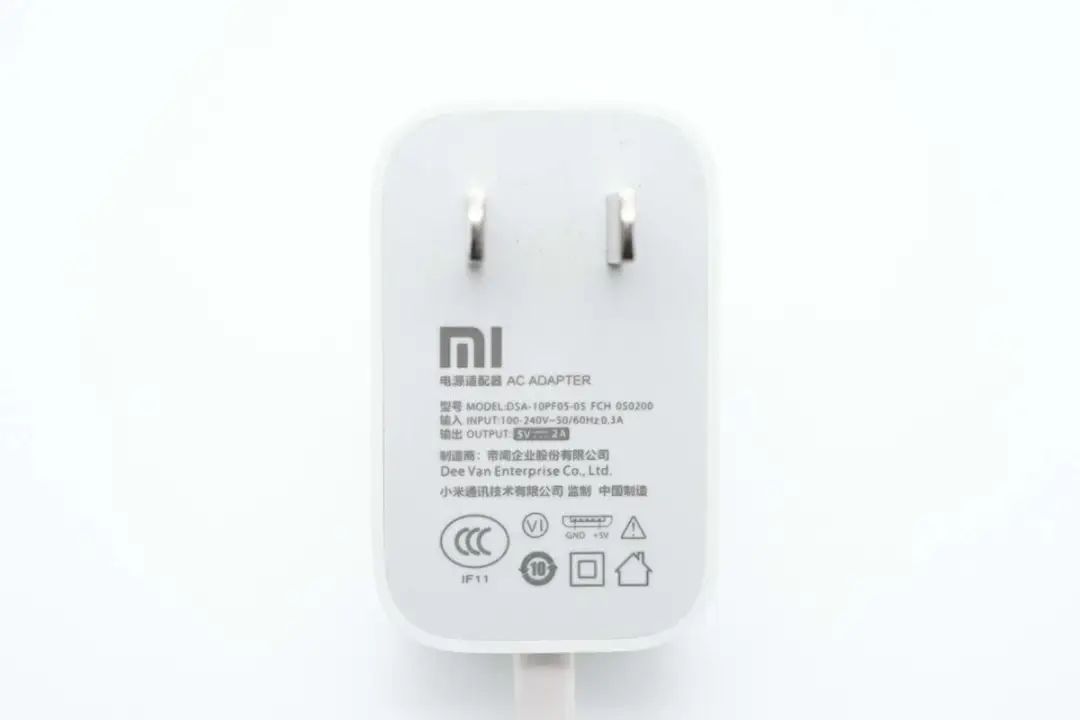

机身底部印有适配器参数
型号：DSA-10PF05-05 FCH 050200
输入：100-240V~50/60Hz 0.3A
输出：5V2A
制造商：帝闻企业股份有限公司
监制：小米通讯技术有限公司
产品通过了CCC认证以及VI级能效认证。

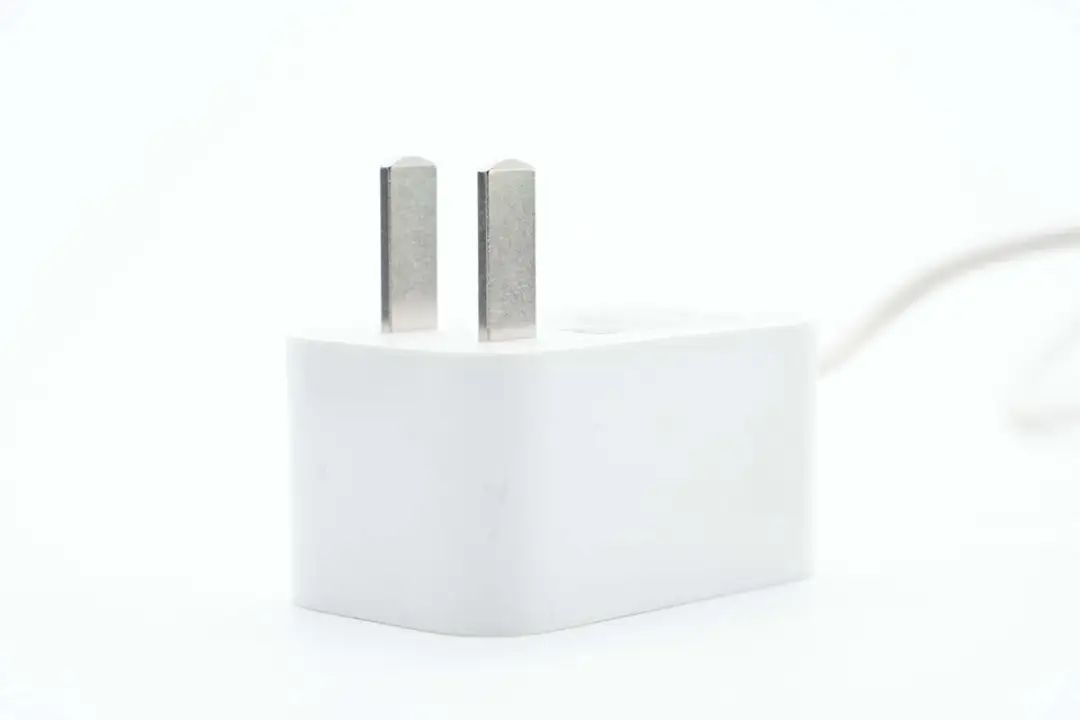

适配器配备的是固定国标插脚。

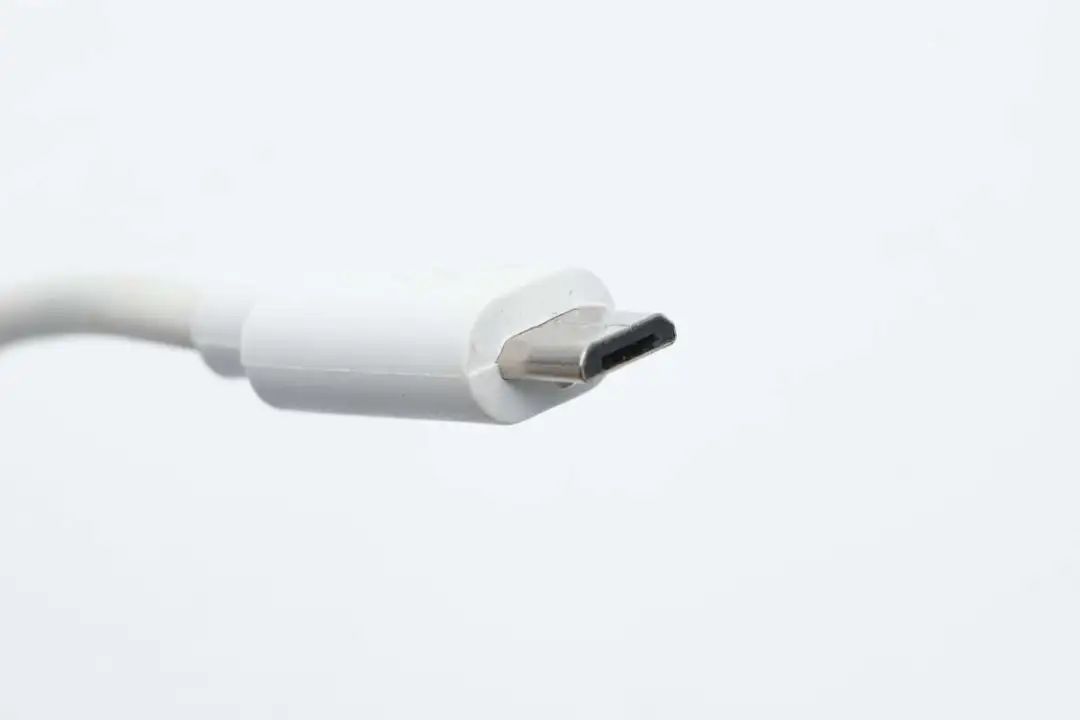

Micro USB线头特写。

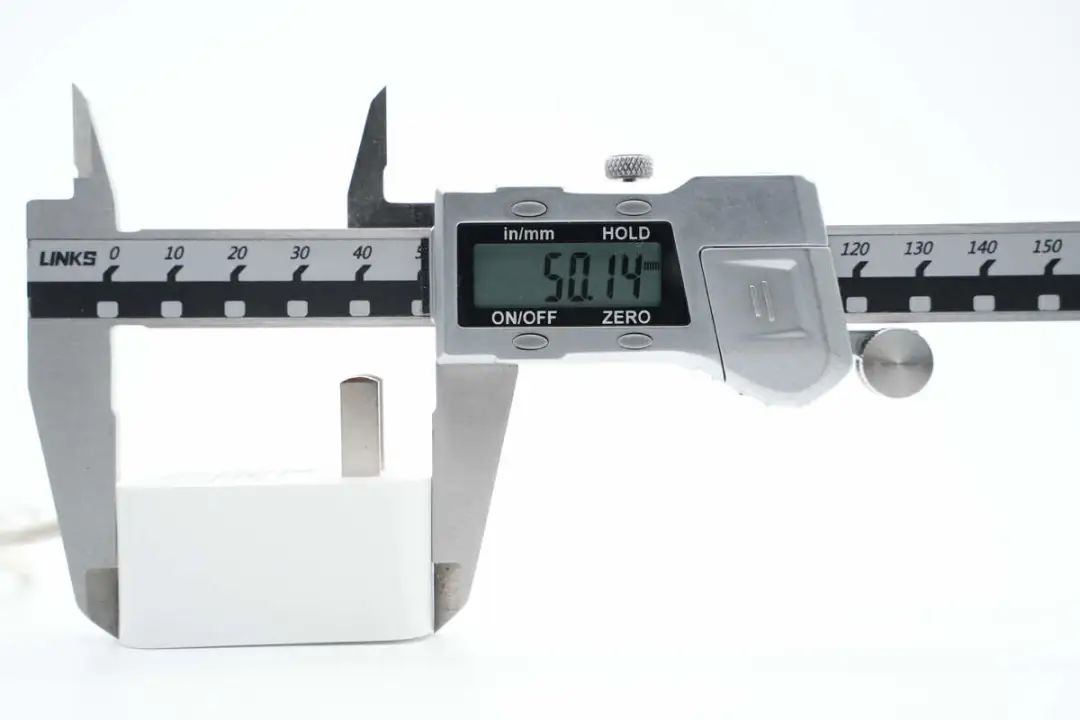

测得适配器机身长度为50.14mm。

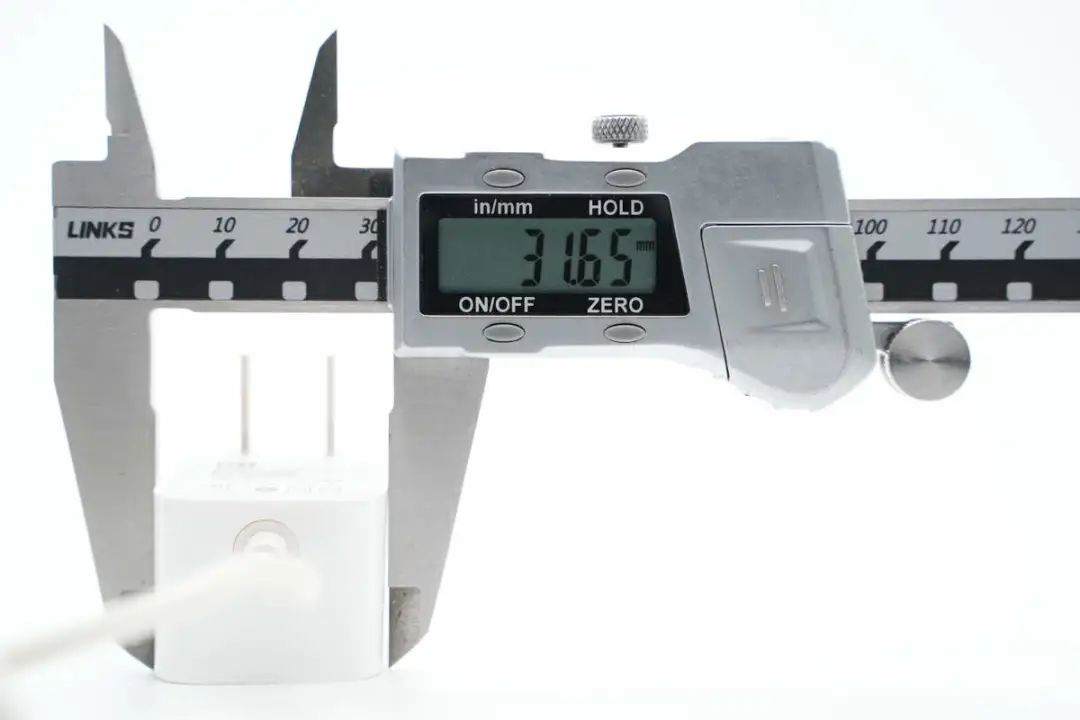

宽度为31.65mm。

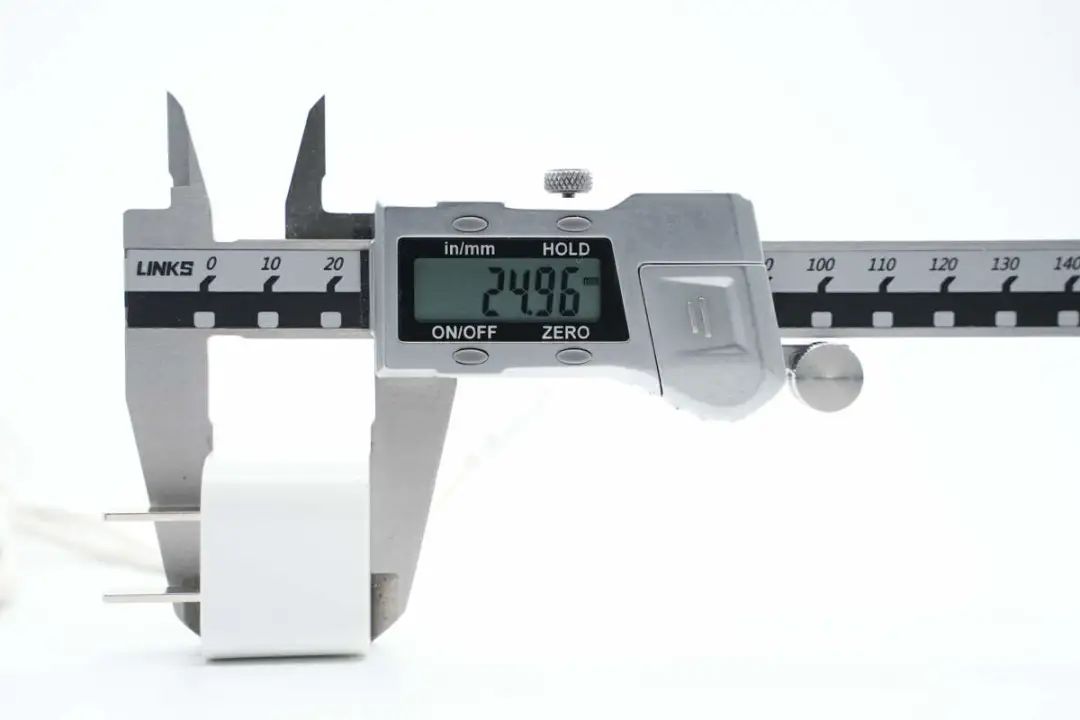

厚度为24.96mm。

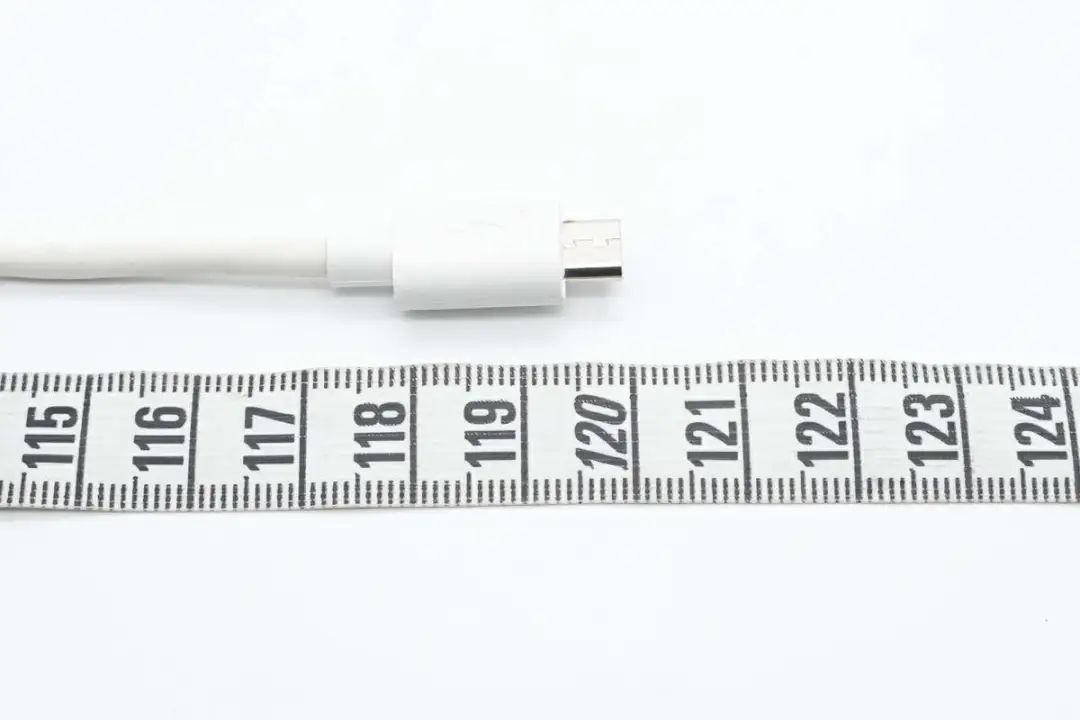

线缆长度约为1.2米。

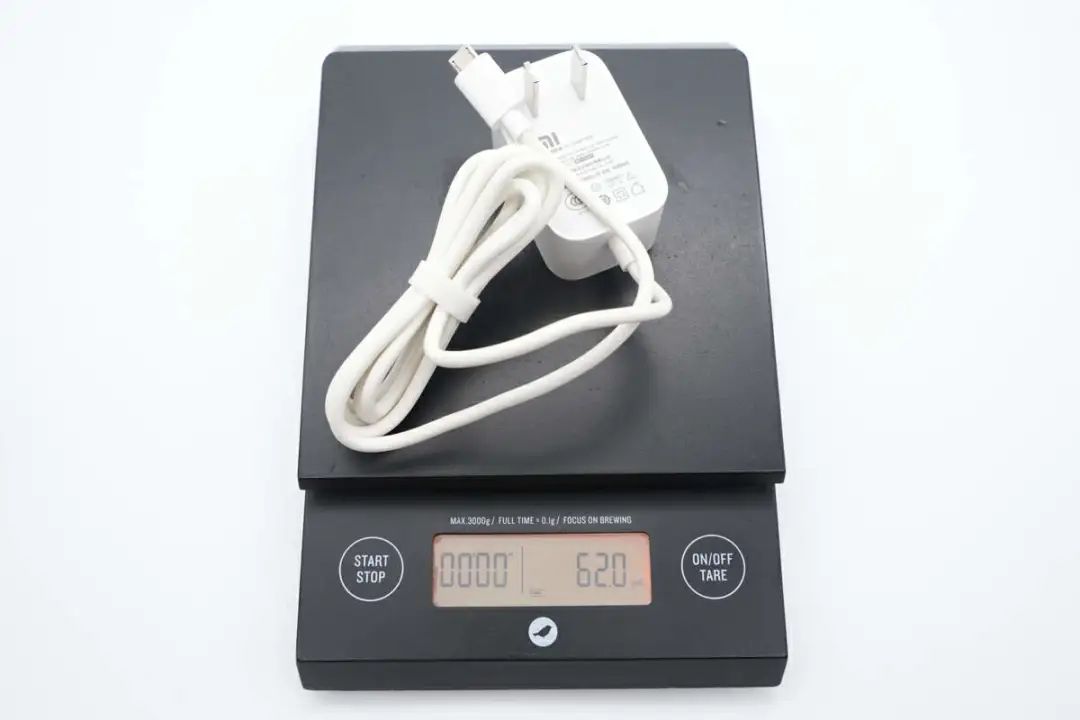

另外测得适配器重量约为62g。
小米10W电源适配器拆解

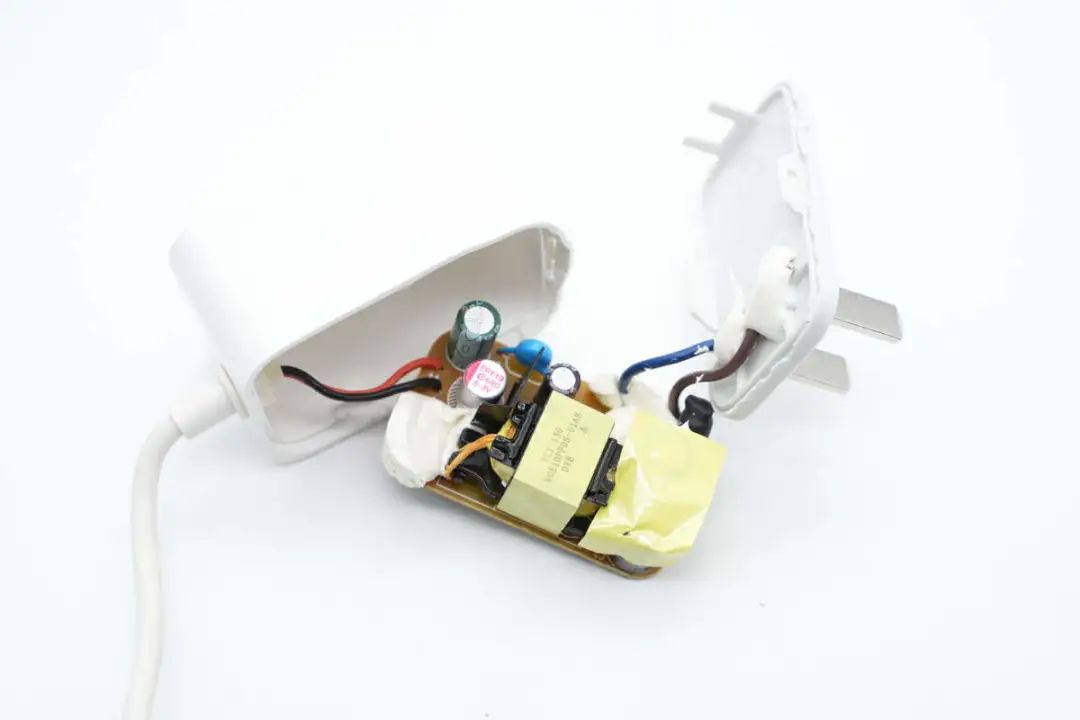

拆开适配器底部外壳取出PCBA模块，连接插脚与电路板的导线打胶保护。

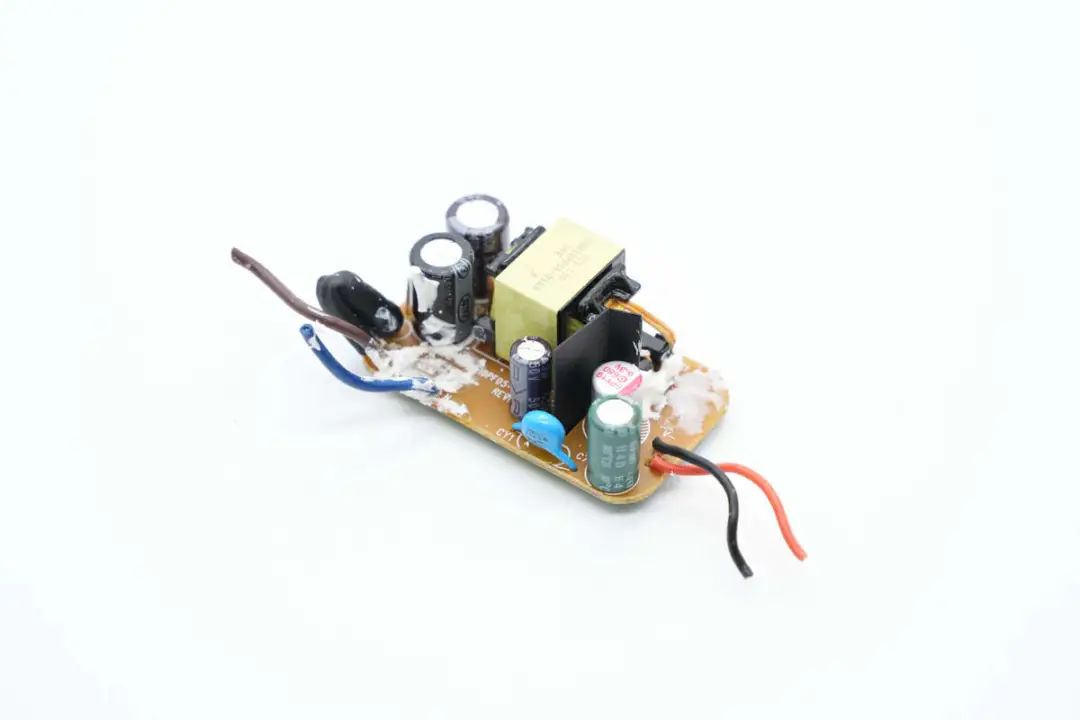

板子输入输出端均填充白胶，变压器旁设有塑料隔离板。

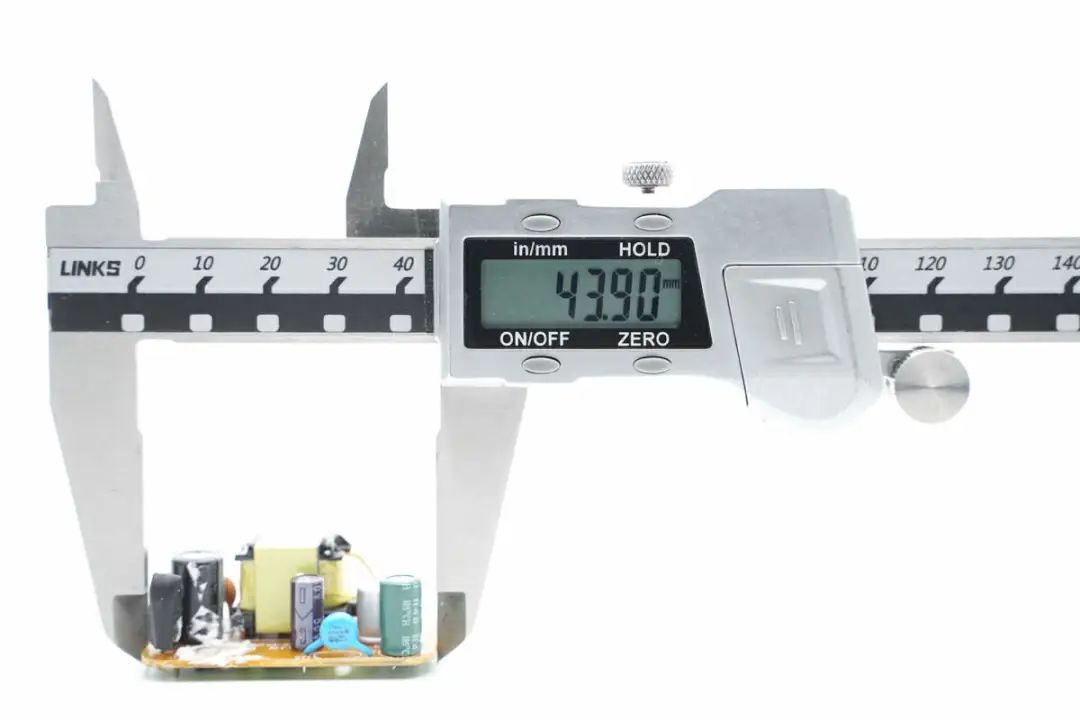

测得PCBA模块长度为43.9mm。

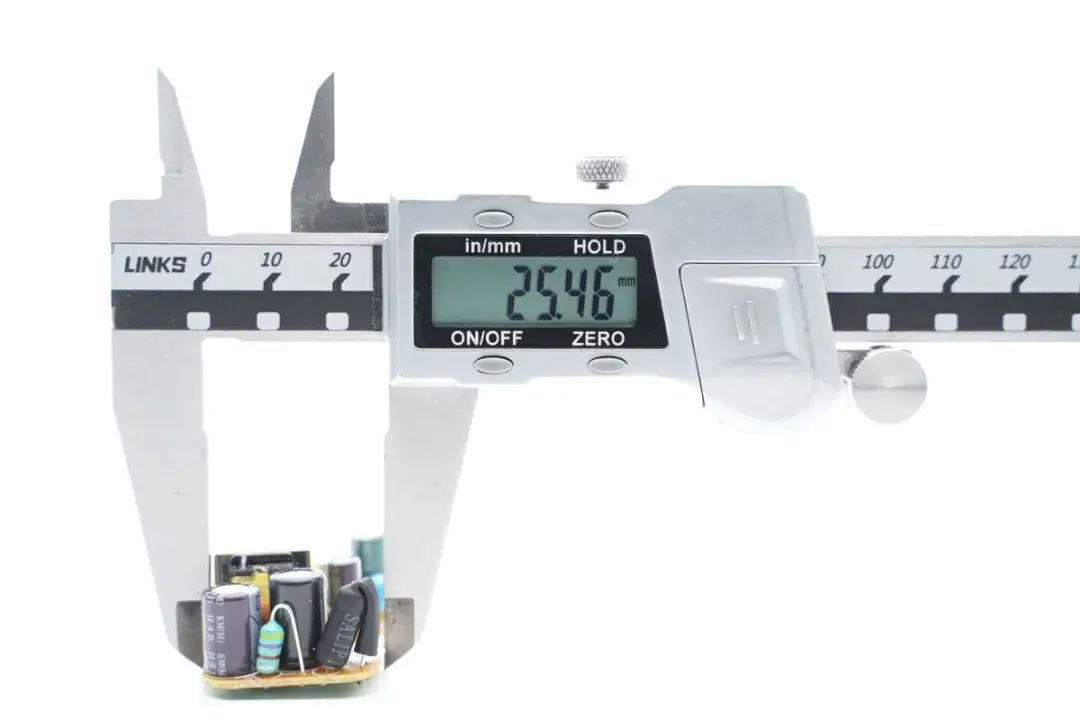

宽度为25.46mm。

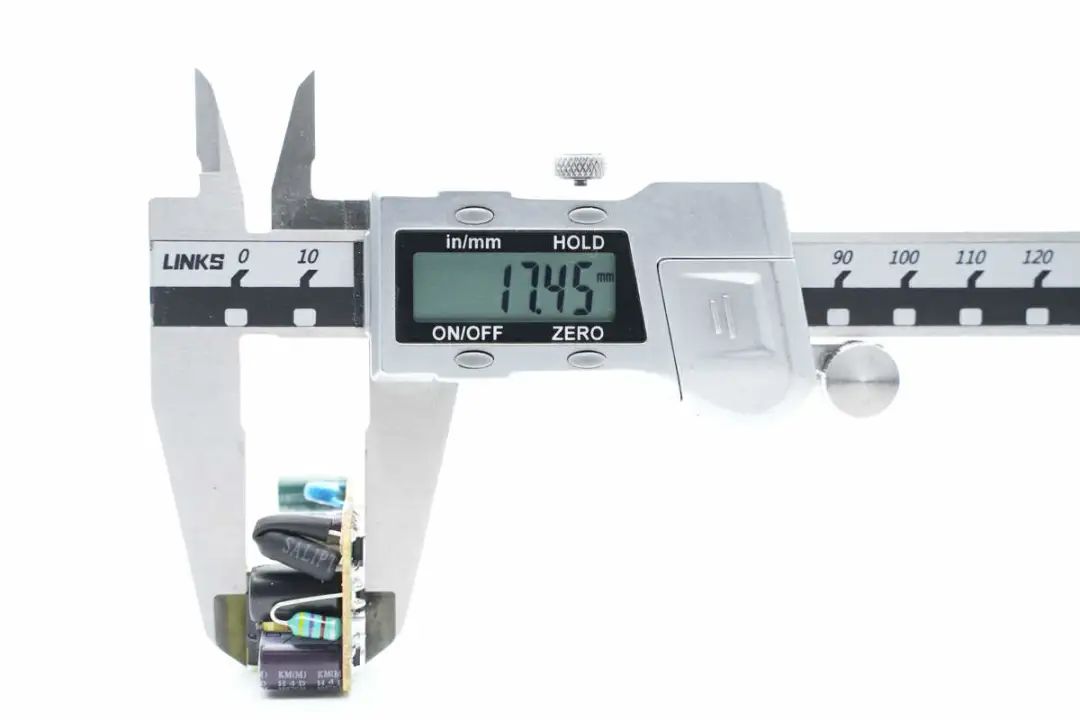

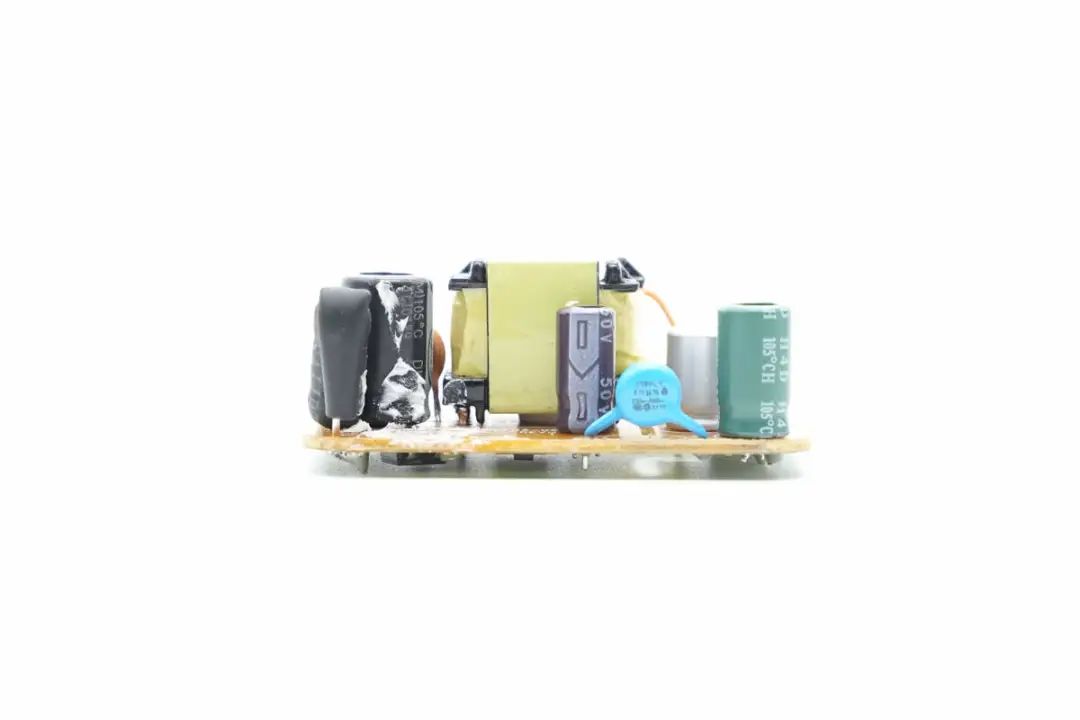

厚度为17.45mm。

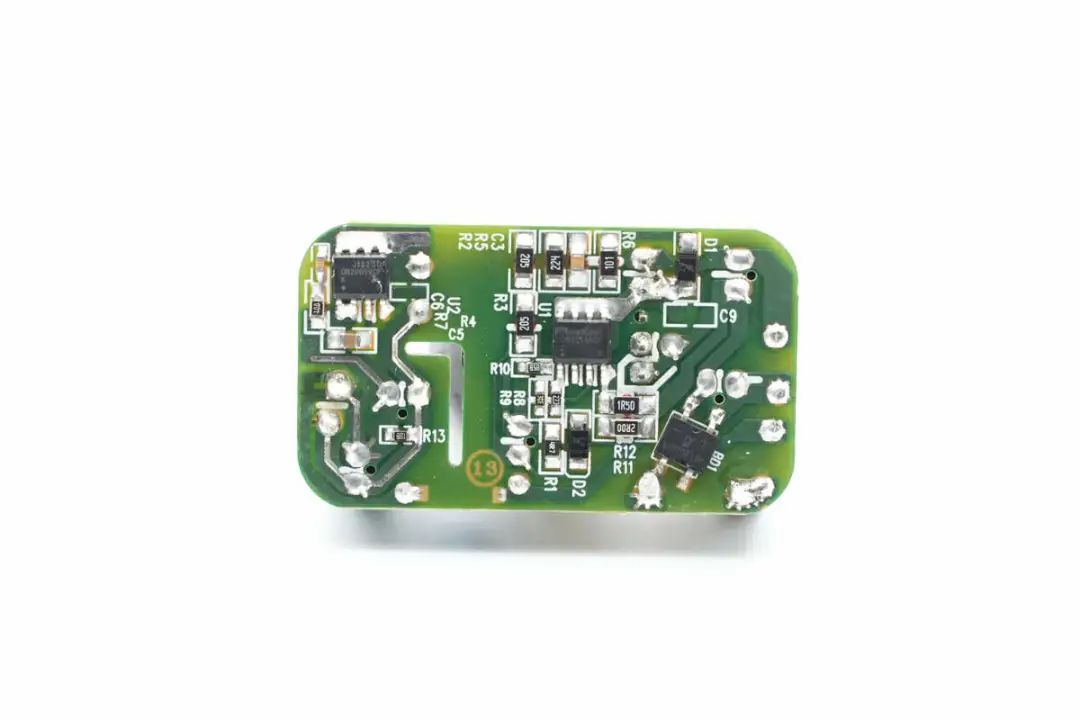

PCB板背面一览，初次级分界明显，背面设有整流桥、开关电源主控芯片、同步整流芯片。

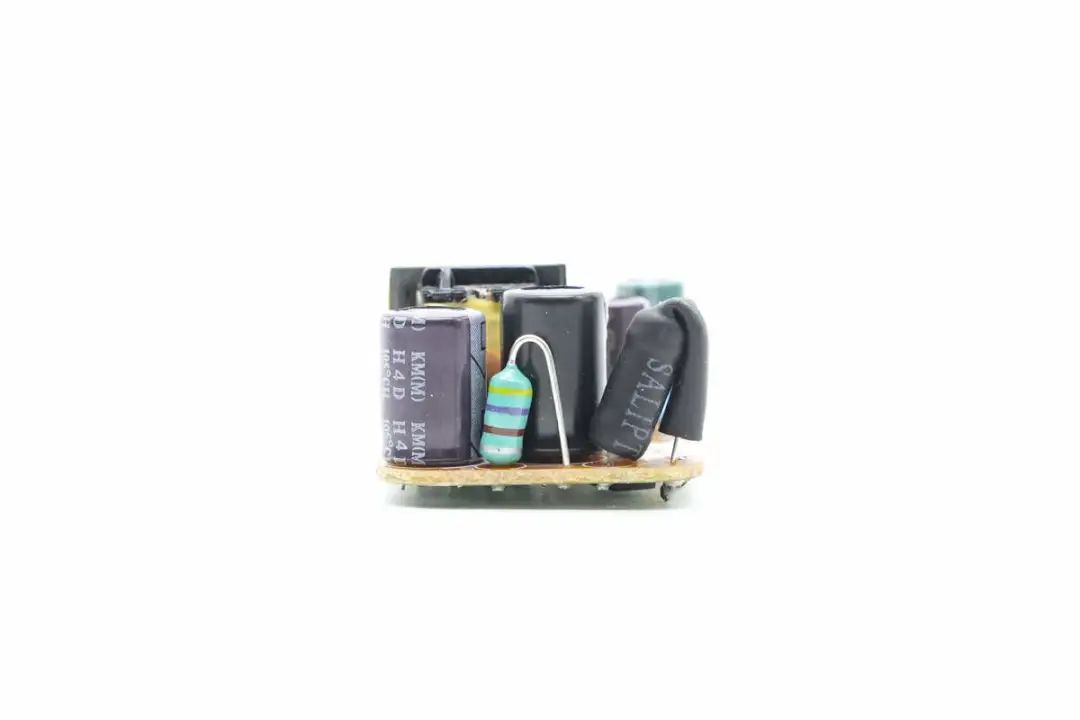

PCB板前端可以看到保险丝、色环差模电感以及两颗高压滤波电解电容。

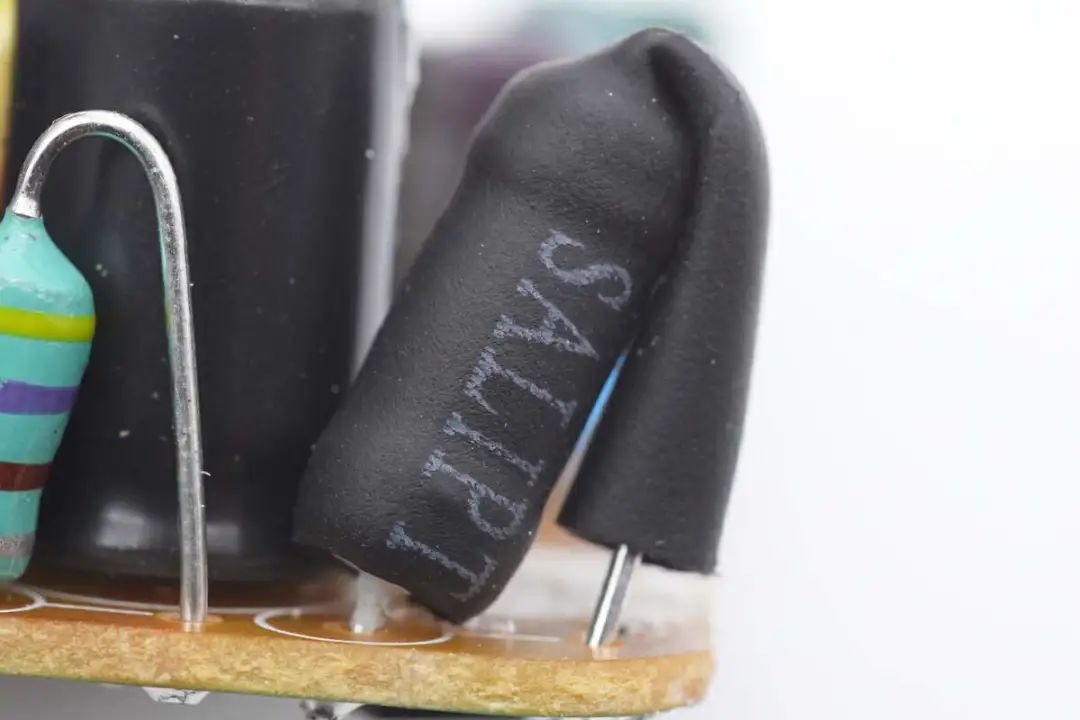

保险丝外套热缩管保护。

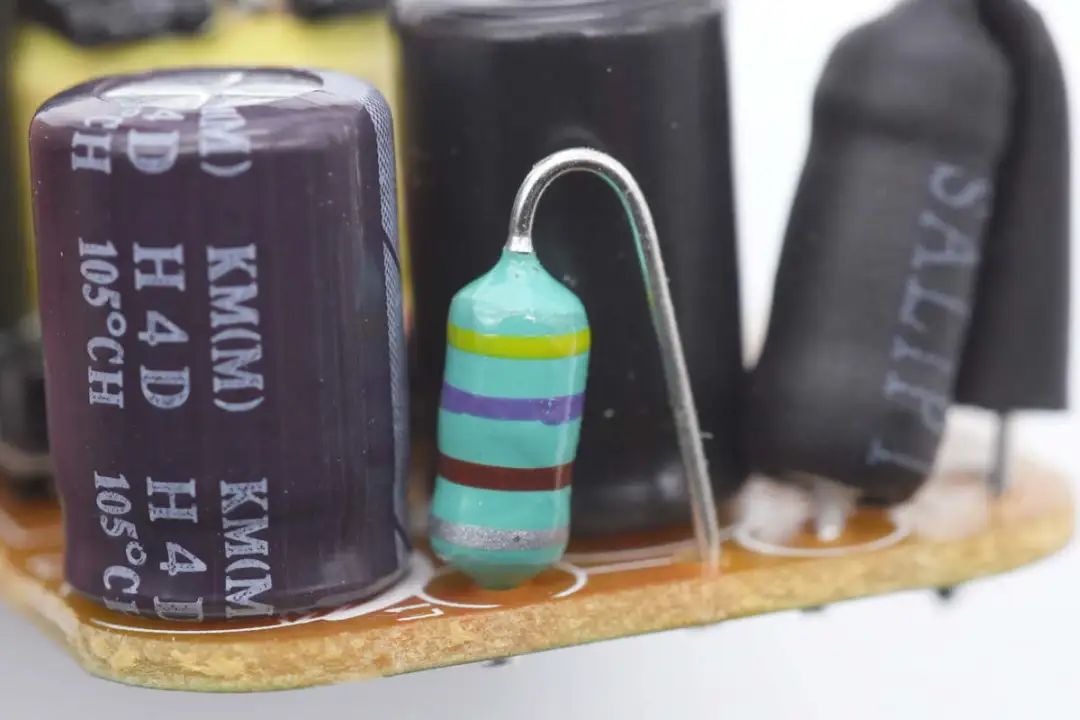

色环差模电感特写。

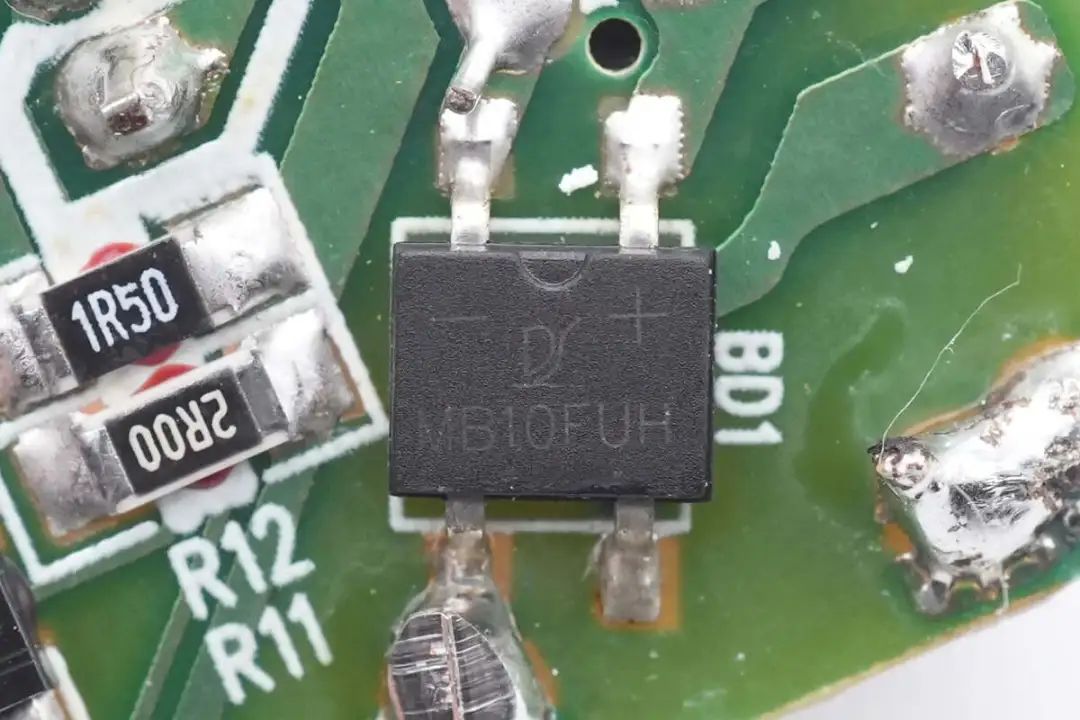

整流桥来自迪一电子，型号MB10FUH，规格为1A 1000V。

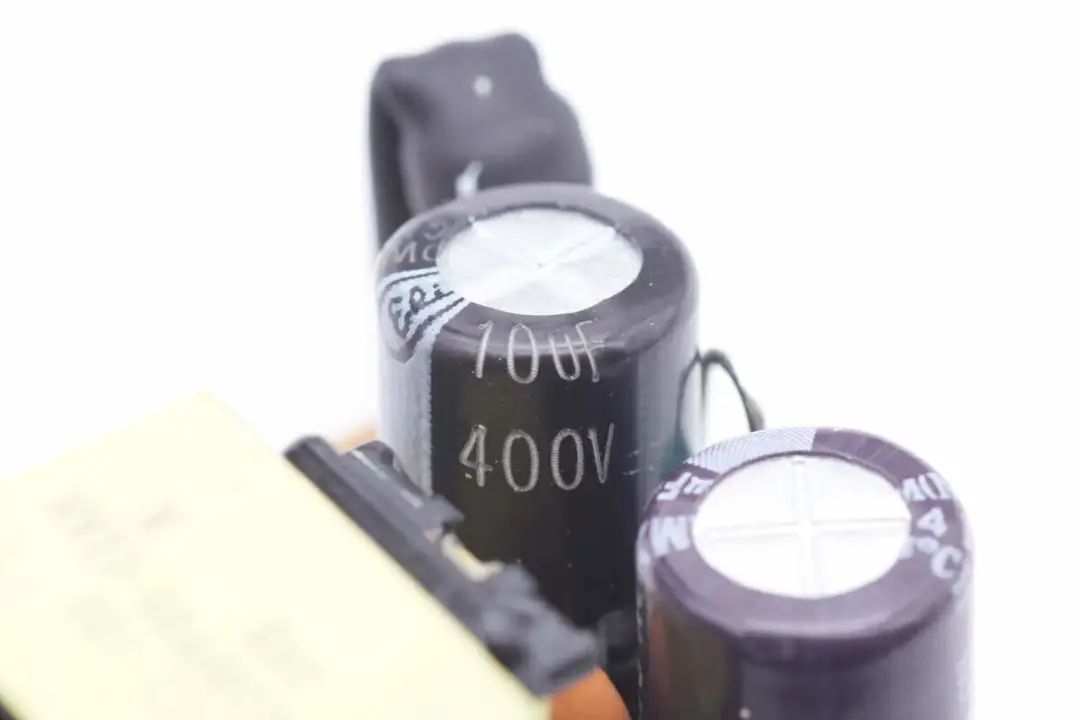

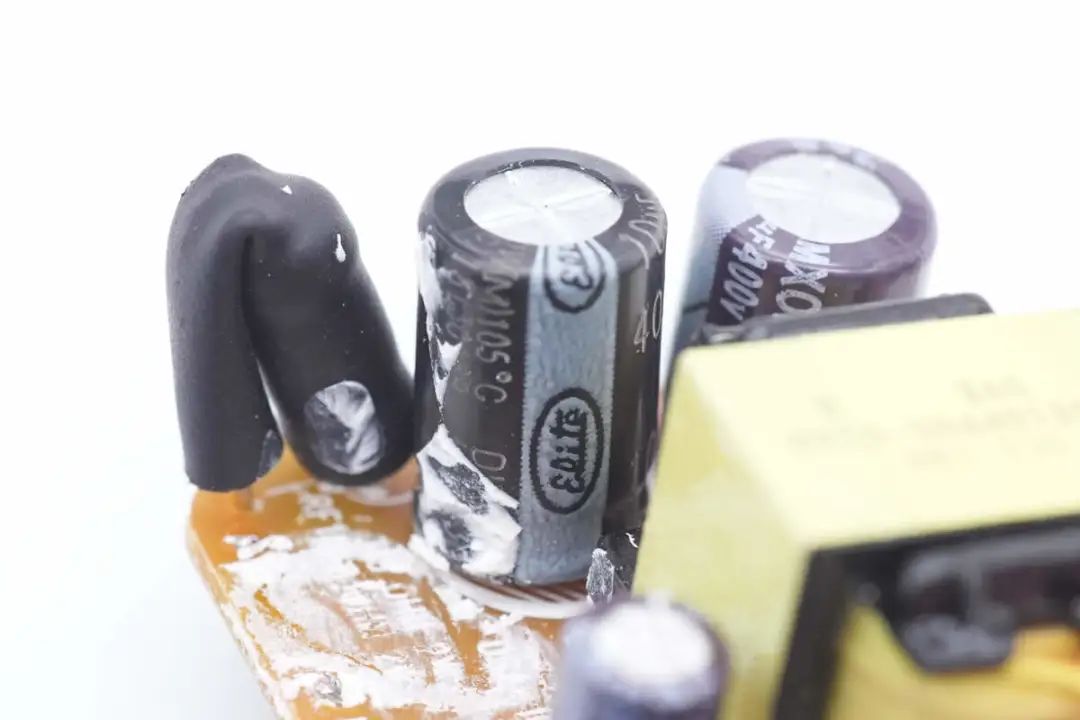

一颗高压滤波电解电容来自金山。
其规格为400V 10μF。

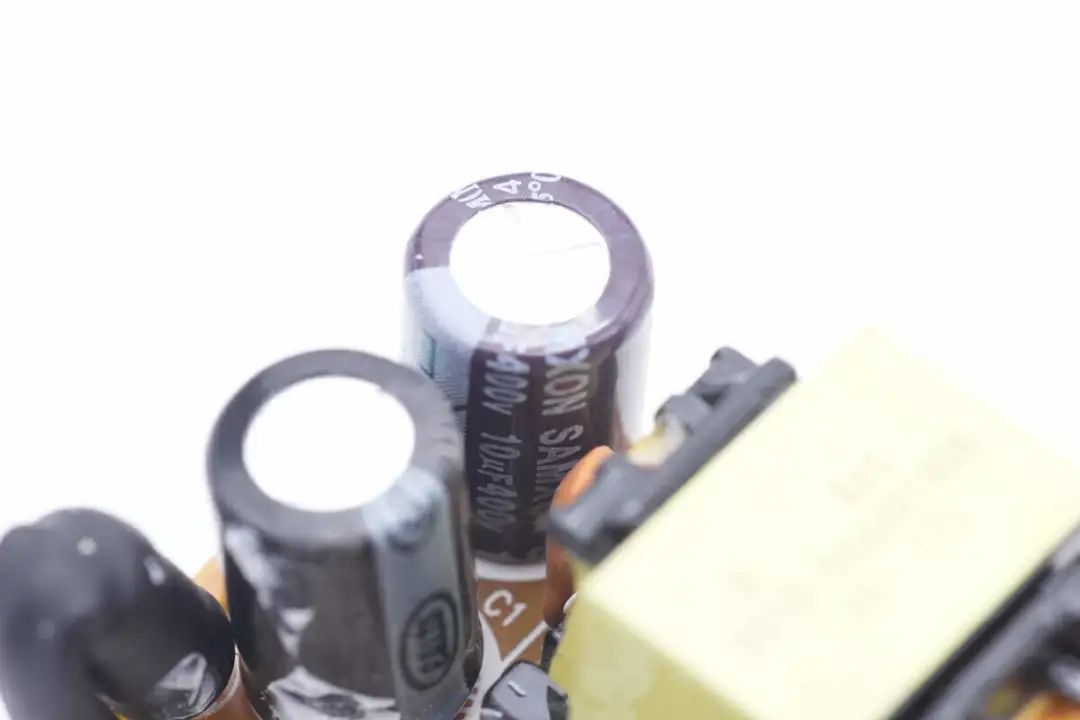

另一颗来自SAMXON万裕，规格同样是400V 10μF。

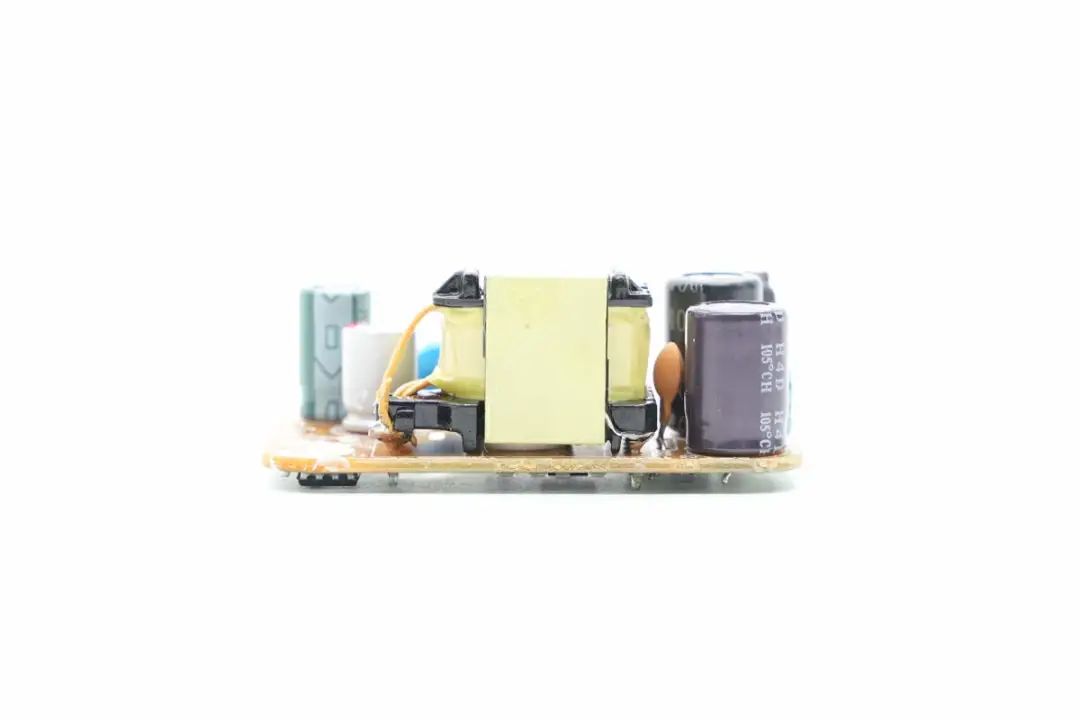

侧面设有变压器，在变压器和高压滤波电解电容间有一颗高压瓷片电容。
另一侧可以看到有主控芯片供电电容以及蓝色Y电容。

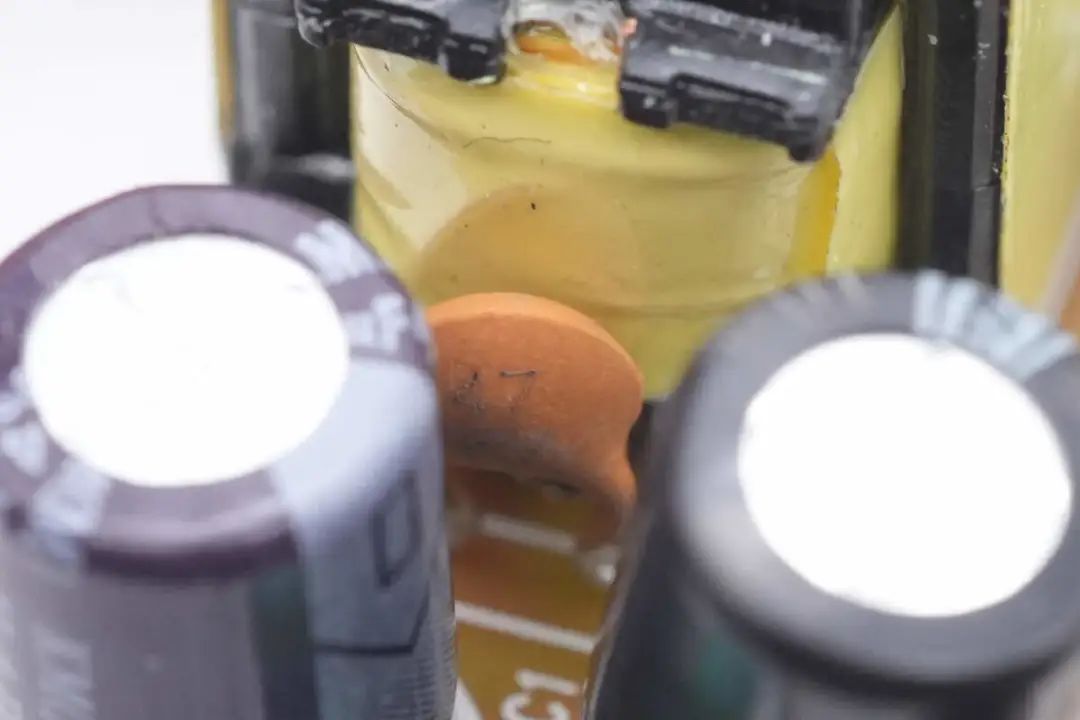

高压瓷片电容特写。

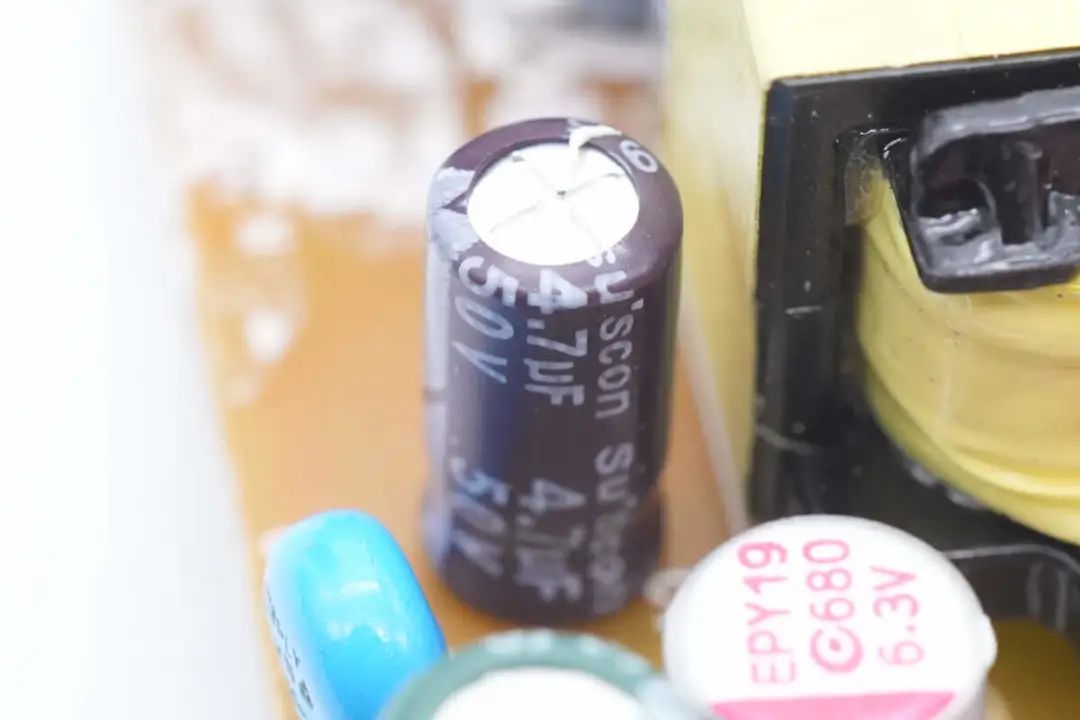

主控芯片供电电容来自冠坤，规格为50V4.7μF。

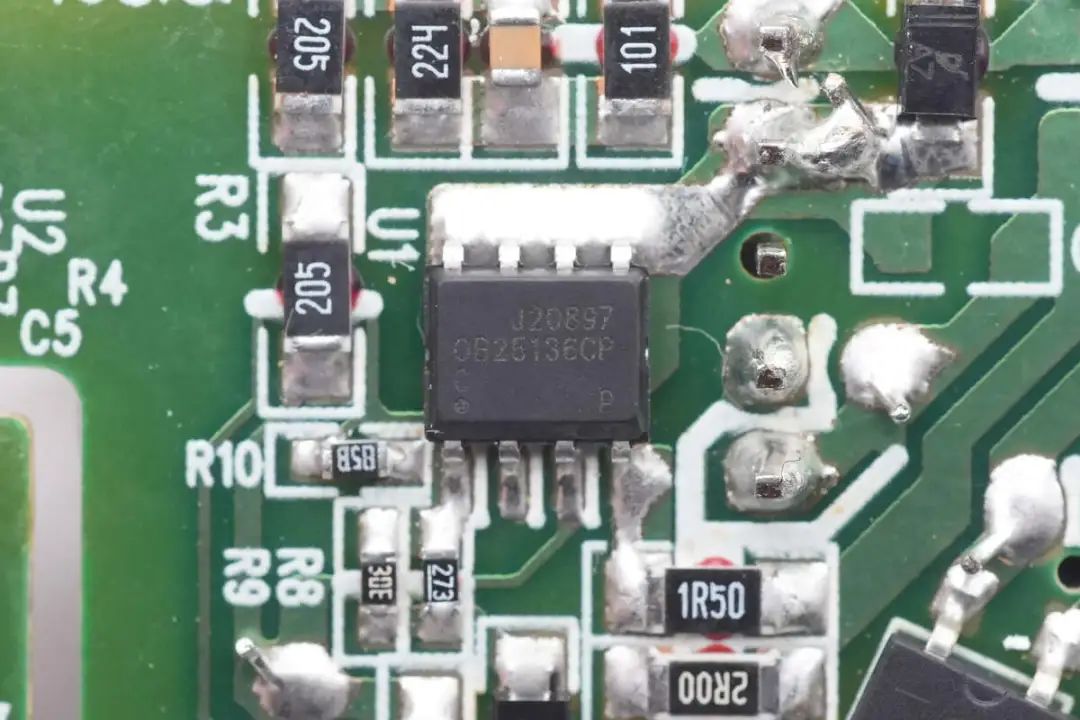

开关电源主控芯片采用昂宝OB25136，这是一颗高精度初级反馈的功率开关，内部集成开关管和控制器，无需431电压基准和光耦，芯片采用SOP8封装，漏极引脚大面积加锡散热。

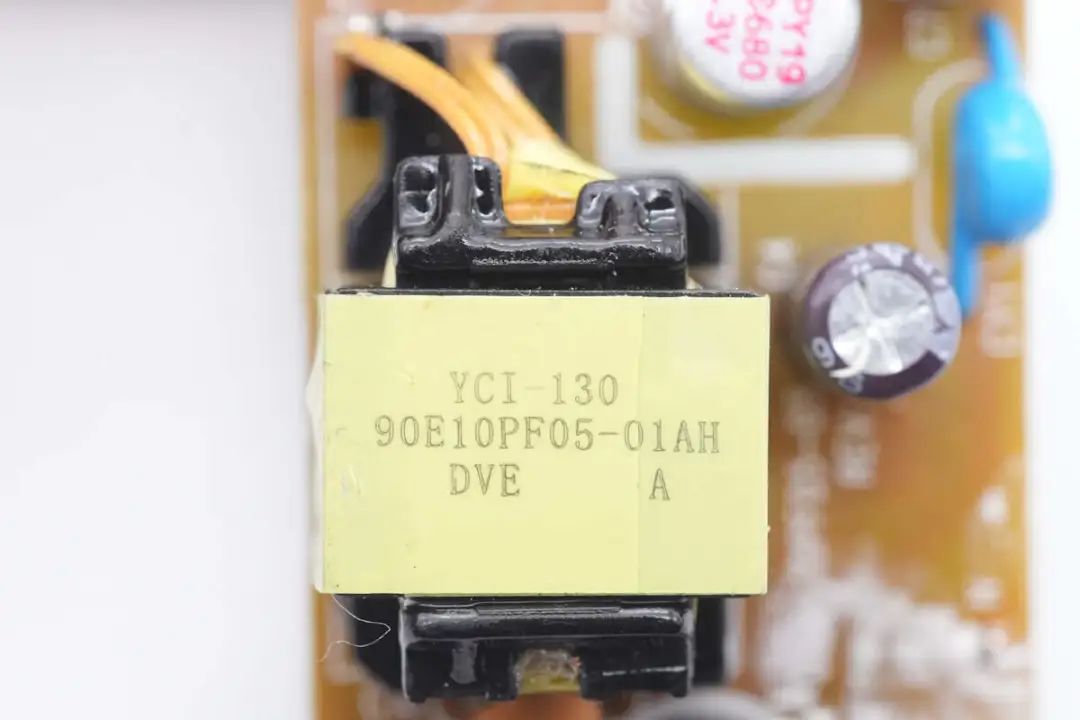

变压器特写。

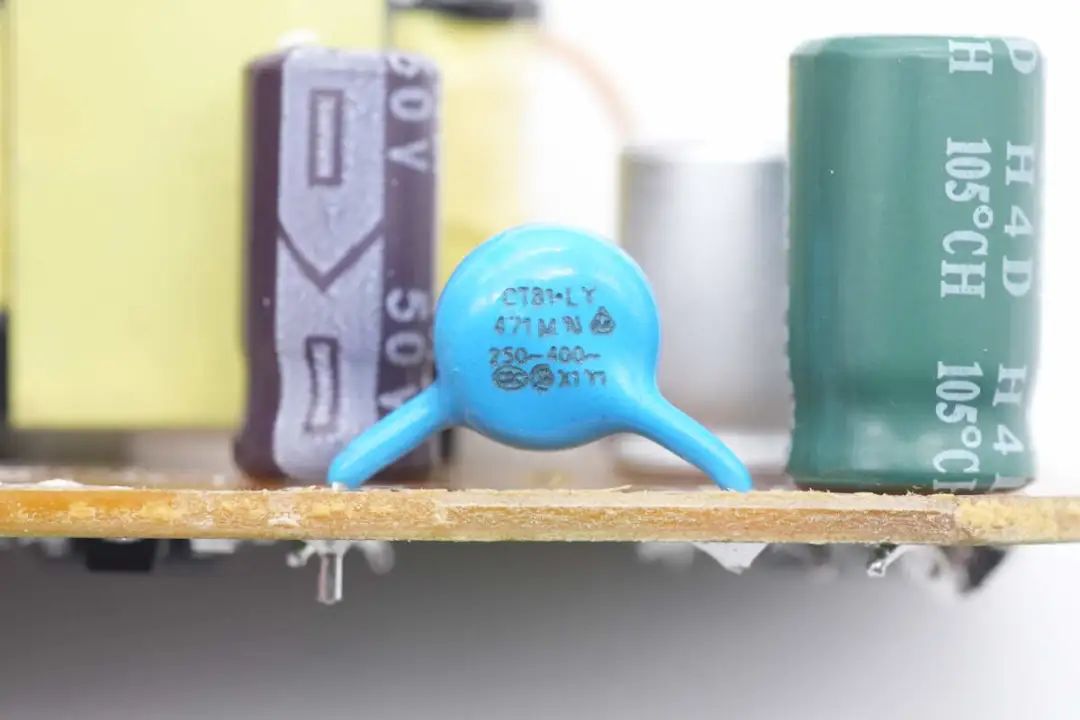

蓝色Y电容特写。

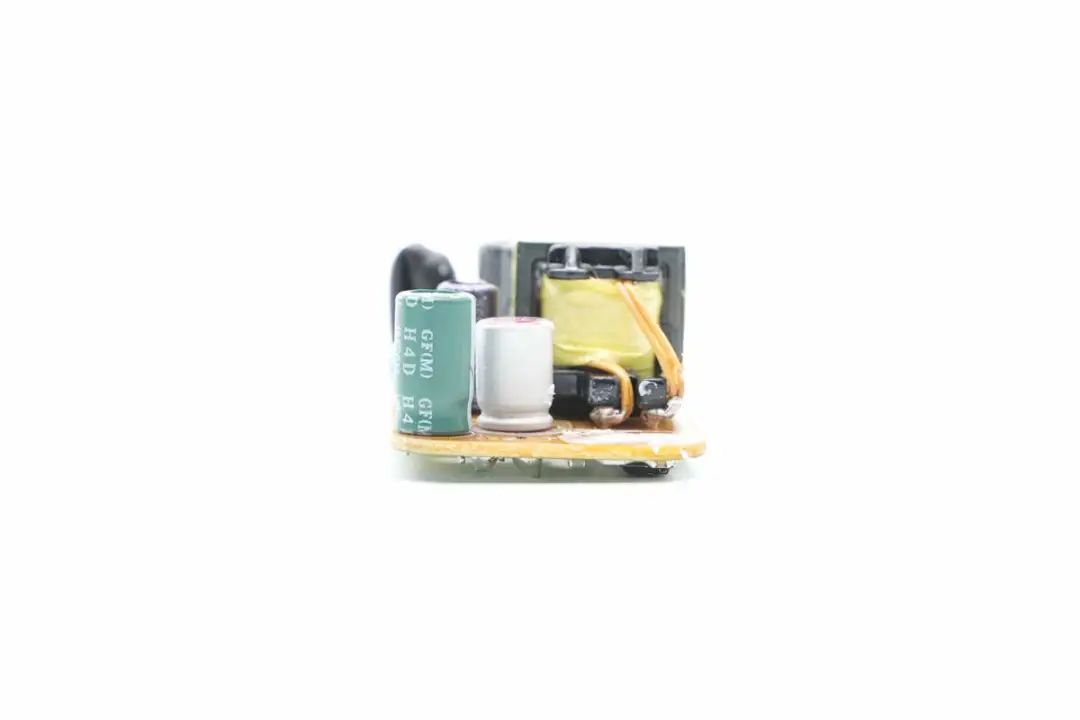

输出端设有滤波电解电容以及固态电容。

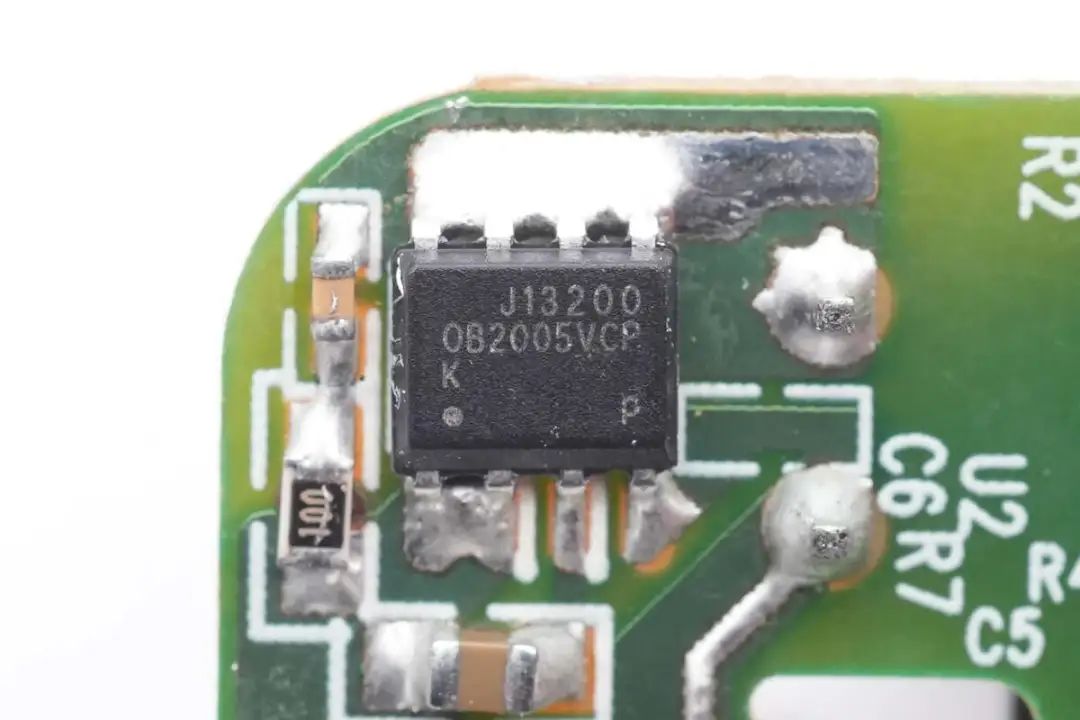

同步整流芯片采用昂宝OB2005，内部集成同步整流控制器和同步整流管，采用SOP8封装。

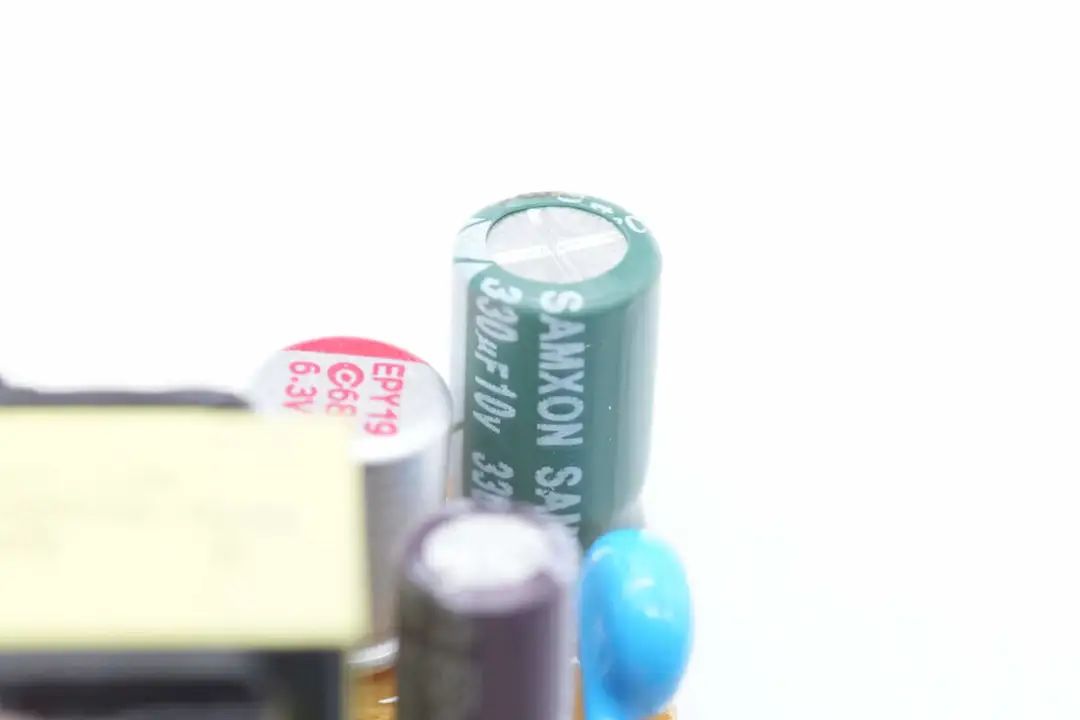

输出滤波电解电容来自SAMXON万裕，规格为10V330μF。

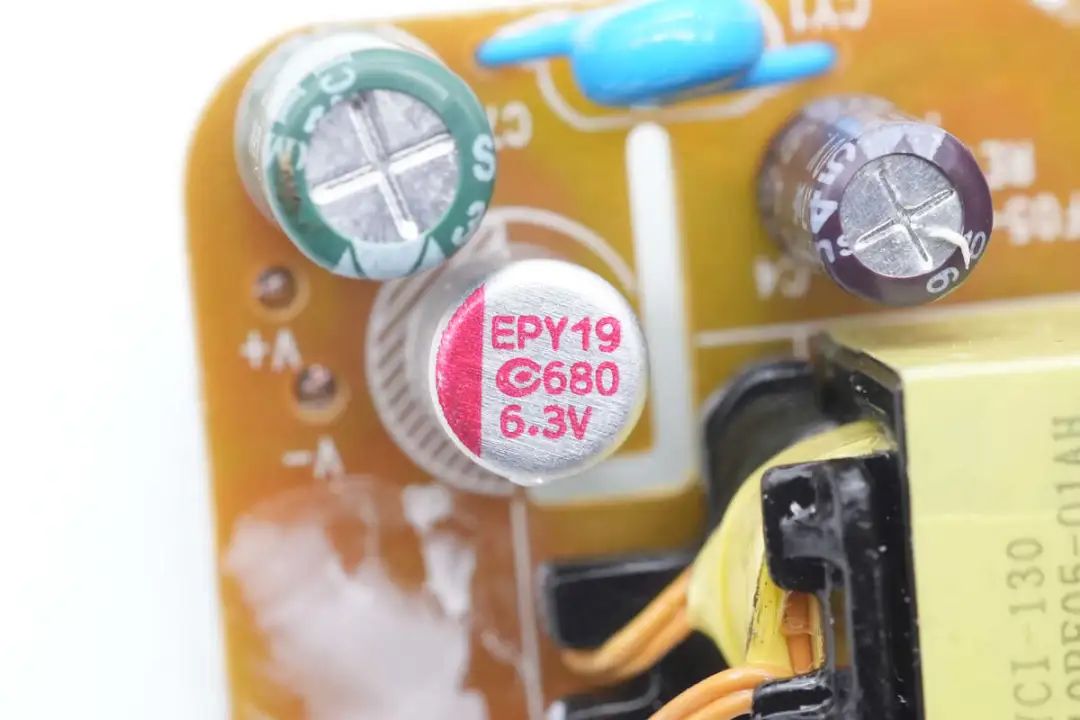

固态电容来自钰邦，规格为6.3V680μF。

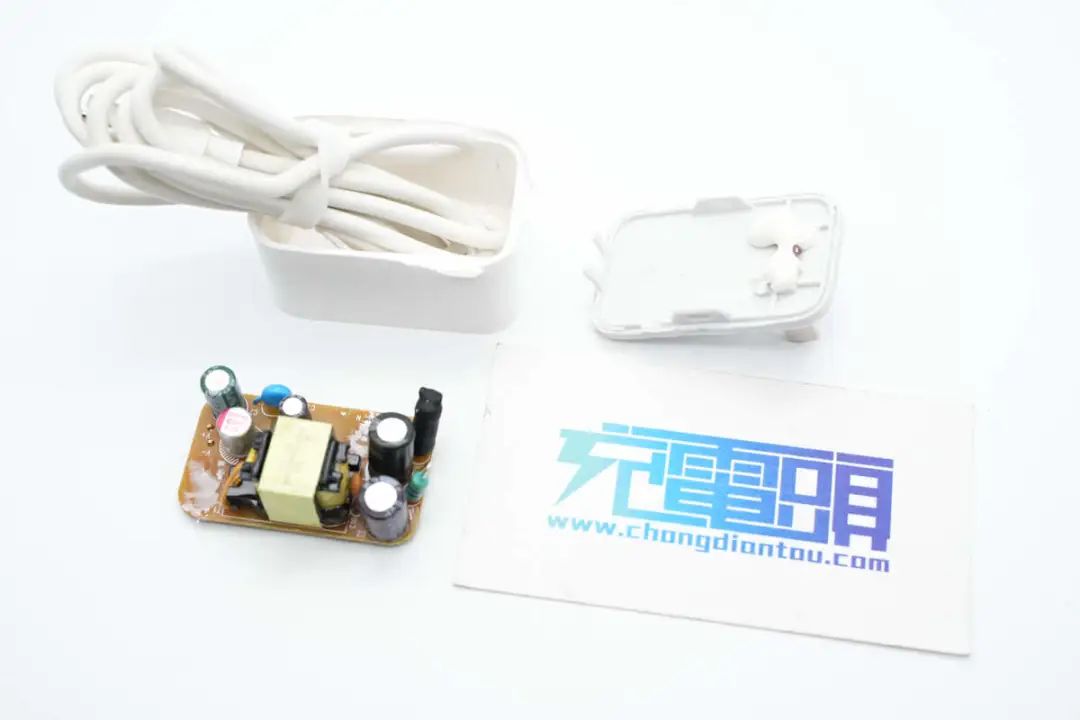

全部拆解一览，来张全家福。
充电头网拆解总结
这款适配器采用Micro USB线以及功率只有10W，虽然目前来看已处于淘汰边缘，但是作为小米这个大品牌的产品，其整体用料做工还是很不错的。适配器采用昂宝OB25136+OB2005高集成电源方案，芯片内部均集成开关管，外围元件精简。同时滤波电容来自金山、万裕以及钰邦三大知名品牌，元器件之间注胶加固填充，用料扎实。
