新一代通讯技术，推动轨交智能化发展

物联网技术加速推动轨道交通产业向高效化、智慧化、绿色化发展。随着平台算力演进、人工智能和5G技术的兴起，传统工业以太网带宽已经没有办法满足现在的应用需求，现今的轨交行业急需一种新的通讯技术来解决可靠性及实时性传输问题。

研华深耕轨交行业30年，凭借专业的技术知识及丰富的行业积累，可为客户提供从列车终端——路侧边缘计算及传输——车辆段与检修中心的全套解决方案。

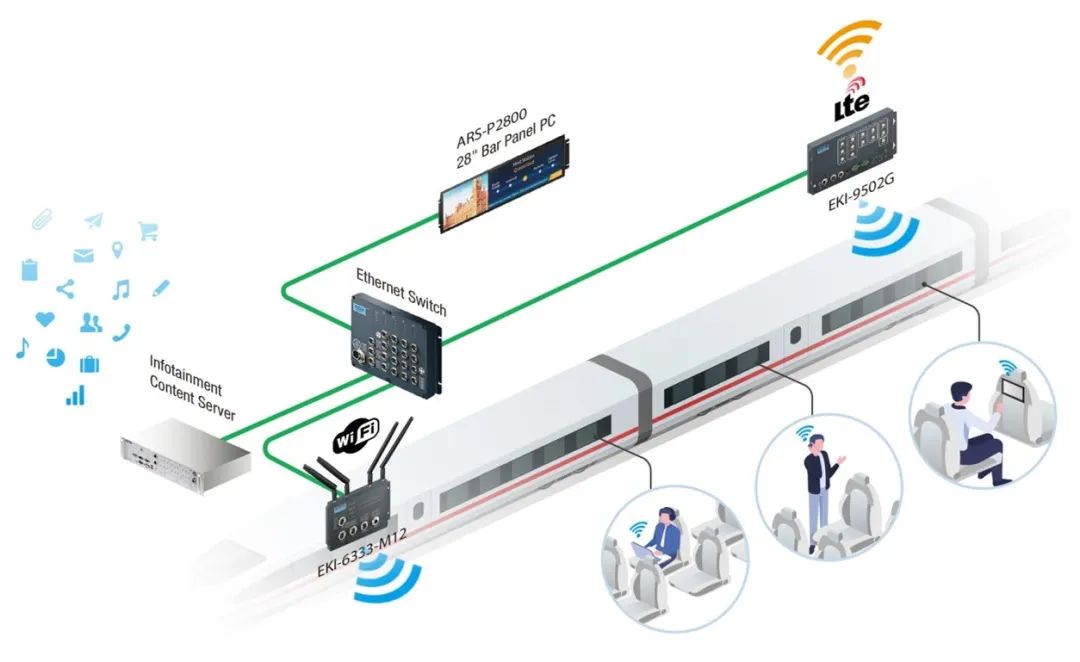

乘客信息系统(PIS)解决方案

为了改善乘客的旅行体验，铁路运营商已逐渐采用实时乘客信息显示系统(PIS)。将实时信息(包括时间表、紧急通知和商业广告)显示在列车车厢中的数字标牌上，并将列车、车站和控制中心铁路网络信息互联，以优化乘客、驾驶员和控制中心之间的信息互通。

通过研华EKI-9500系列车载交换机搭配EKI-9502G车载无线网关可以实现由LTE 4G的方式进行实时的PIS信息广播。通过EKI-6333AC-M12与EKI-9504AX车载无线产品实现乘客上网需求。通过以太网的帮助，减少了线缆与连接器的使用，降低了列车重量与总成本。

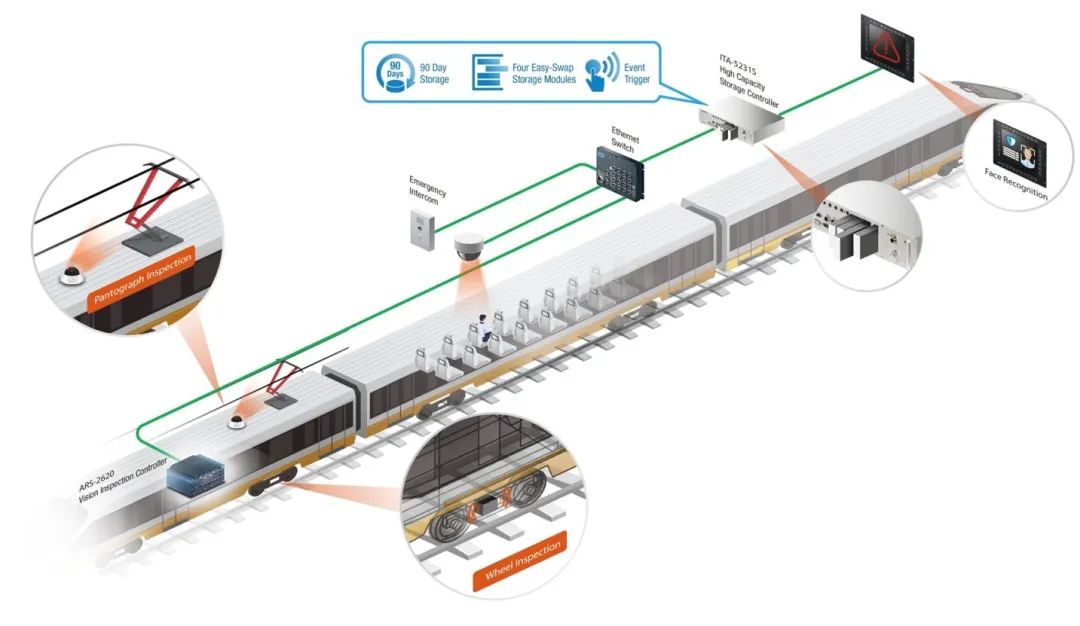

视频监控与弓网检测解决方案

列车在运行过程中，受电弓与接触网长时间摩擦，容易发生磨损，加之受气流、雨雪等外界因素干扰，容易造成弓网故障，从而影响列车正常运行。大多数车辆会考虑安装弓网监测系统设备，通过摄像头随时抓拍受电弓的状态并加以分析，来确保整个列车的行车安全，通过AI影像算法还能防止人为错误，提供更安全的出行环境。

这样的方案需要仰赖非常可靠的通讯技术才能发挥功效。研华EKI-9516、EKI-9528系列车载PoE交换机能够满足EN50155跟EN50121认证，提供多端口方案选择，通过PoE端口可以直接网口供电，解决了摄像头供电问题，是视频监控与弓网检测解决方案的最佳伙伴。

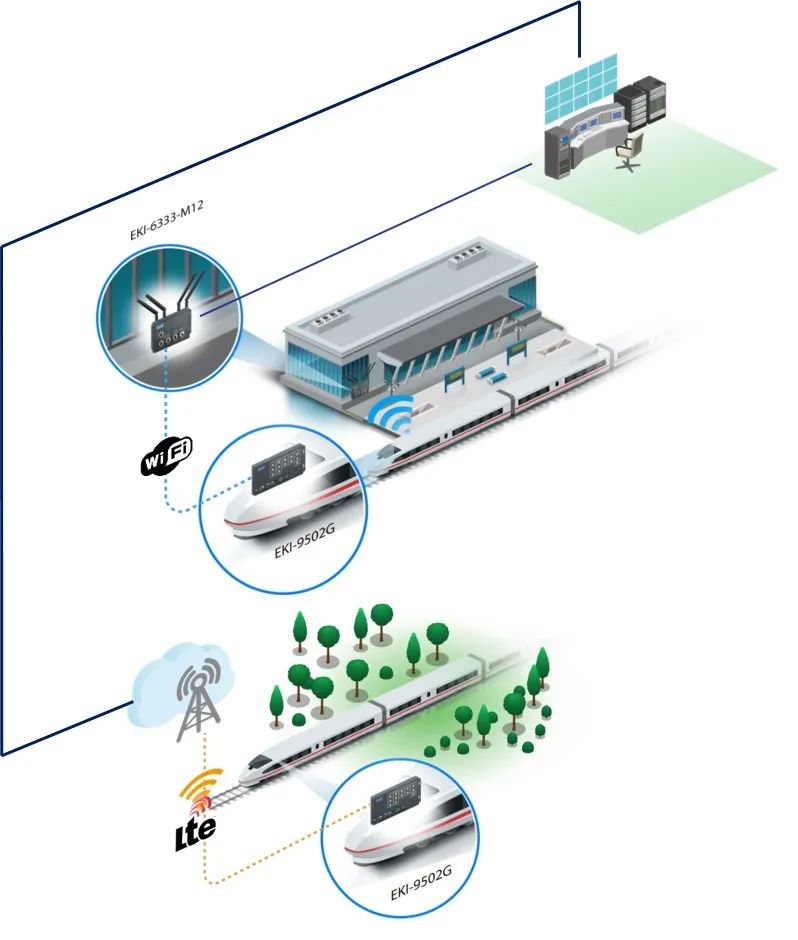

车地无线通信解决方案

车地无线通信系统对车辆安全、稳定运行起着至关重要的作用。在列车行驶过程中，需要将关键数据及时传输至行控中心；列车进站时，要求在列车停靠的短秒时间内将信息快速传输至地面站台上。

研华可以提供从车载到地面完善的车地无线硬件解决方案。在列车上安装EKI车载wifi搭配EKI-9502G组成LTE与WiFi的冗余通讯；地面站使用EKI无线AP搭配EKI工业网管型交换机作为地面无线覆盖方案；列车行驶过程中EKI-9502G车载路由器通过4G将列车数据上传，列车进站时改用EKI车载wifi产品，通过wifi将数据传至地面站。此方案可以有效减少轨旁AP数量和成本，实现列车与地面间的即时同步。

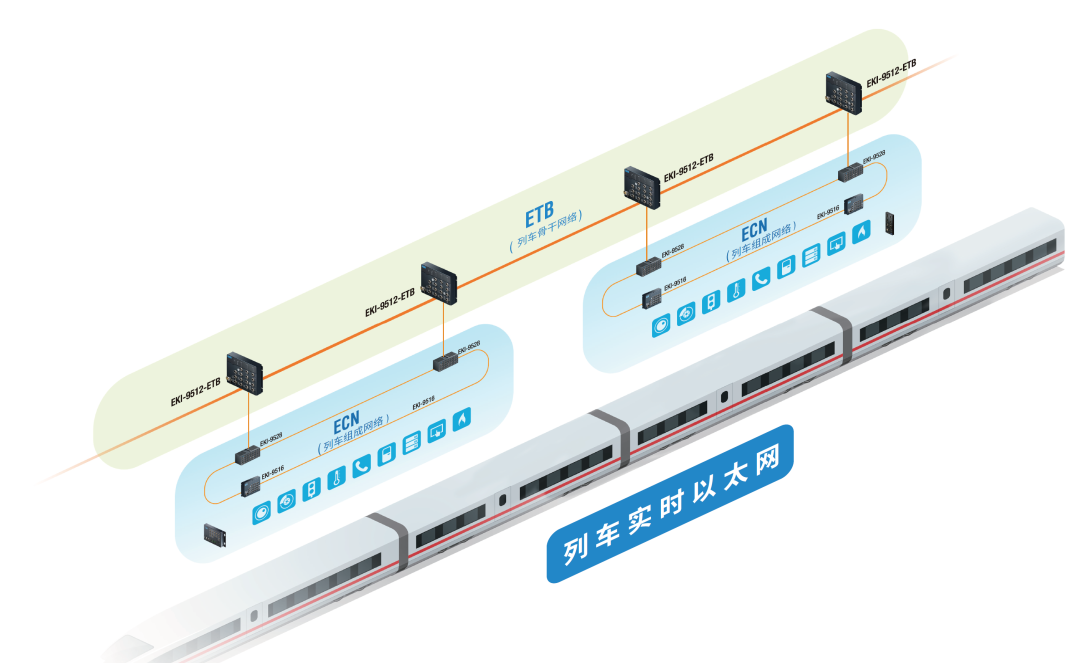

ETB列车实时以太网系统解决方案

过去车载网络通讯主要以WTB、WVB为主，除了受限于带宽的问题，还需要增加很多网关来进行转换和连接，耗费大量线材及成本。新一代的ETB技术能有效解决传统车载网络的带宽、兼容性以及过多线材重量的问题，

研华EKI-9512G-4GETB专为列车车辆设计的以太网列车骨干网(ETB)交换机，提供12个千兆以太网和4个Bypass端口，可同时为以太网、控制台、继电器和电源输入连接提供M12/M23连接器，为客户各类车载系统提供更加强大的车载实时骨干网，有助于提高列车运行效率，改善乘客乘车体验，成为更强大的新一代车载系统。

研华TSN交换机

助力打造更安全的列车网络

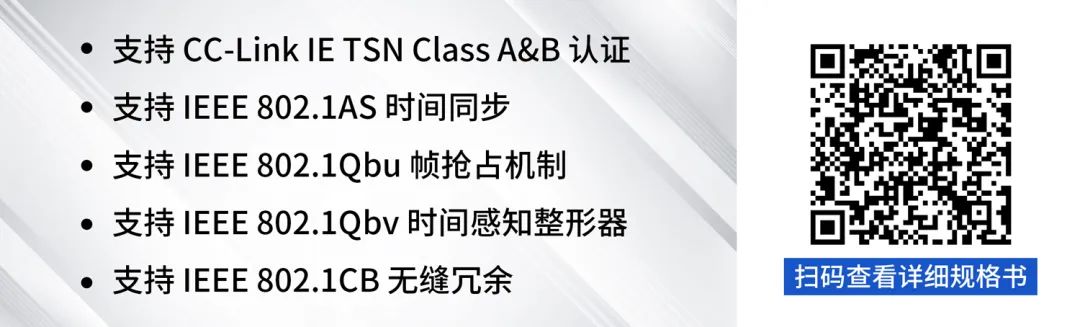

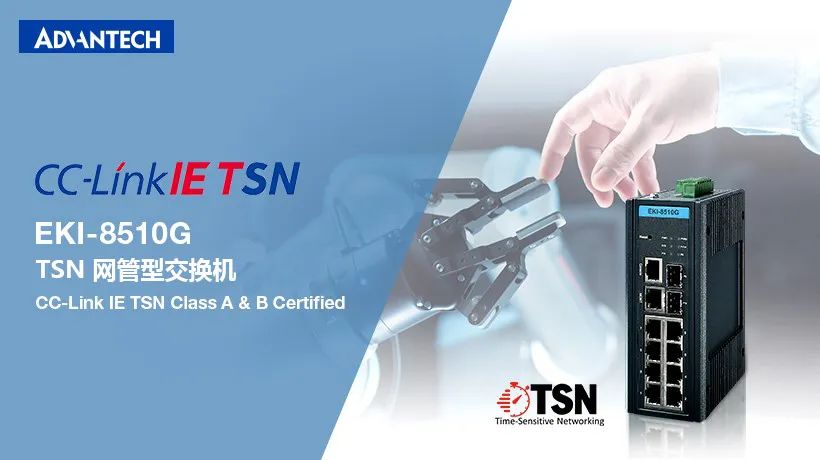

作为目前最热门的通讯技术之一，TSN一直都是业界热议的高频词。EKI-8510G 二层网管交换机支持通过TSN技术进行实时通信，借助稳定的以太网连接确保时间敏感型应用的关键数据传输。

目前，研华的TSN交换机已通CC-Link IE TSN Class AB及EN 50121-4认证。此外，针对轨交用户还可提供车载M12接口定制选项及板卡方案，帮助轨交客户快速跨入TSN应用行业，打造更安全的列车网络！
