6月8日下午，有大量广东电信用户反馈手机出现了打不了电话，上不了网的情况。事发时正值高考期间，而且断连并没有在短时间内迅速恢复，这一消息也迅速被顶上各大平台热搜。

据悉，本次受到影响的用户并不只是位于广东的电信用户。

据网友证实，只要你用的是广东电信卡，不论人在哪里，都一定会出现不能打电话的情况。根据2021年广东电信官方资料显示，广东电信的用户总数量达到4500万以上。

更可怕的是，这次“断连”事件不仅影响范围广，恢复时间还很长。

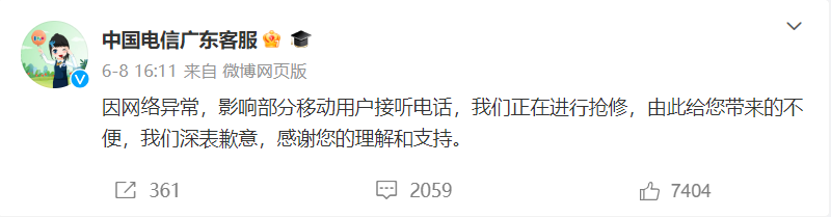

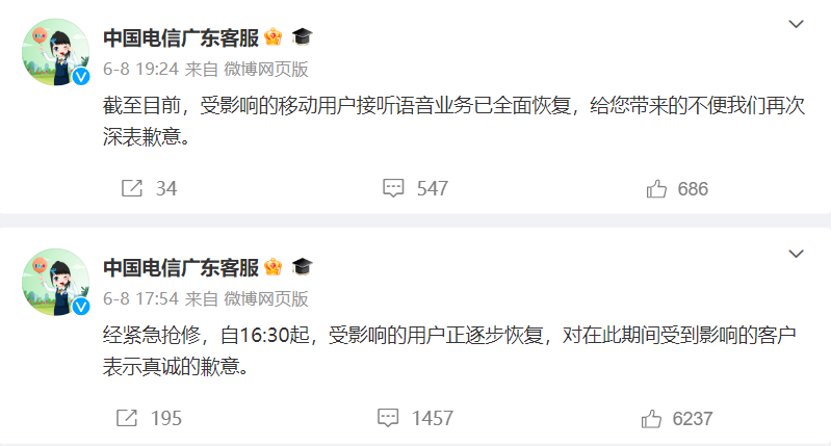

据网友评论称，很多人在下午两点左右就出现了不能拨打电话的情况。官方微博在下午4点左右通报了这一事件。

不过，断连被没能像以往一样很快恢复。

一般来说，发生概率最高的服务器宕机事件可以通过重启服务器解决。而省级电信部门是一定拥有一套可快速上线的服务器备份的。在备用服务器协助下重启，可以保证绝大部分问题在半小时内解决。

2021年12月10日下午5点20左右，陕西电信曾出现网络故障，西安、临潼、宝鸡等多地用户无法上网，但在下午5点50分前后，网络就已经基本顺畅。2022年1月12日0:27，中国电信出海信号受阻，官方通报为设备故障，经过紧急处置，于0:51修复完毕。

然而回顾本次事件，通信全面恢复时间可能长达4-5小时。直到晚上7点多才完全恢复。

本次事件还有一点十分特殊，就是受影响用户仅电话与短信功能无法使用，上网功能不受影响。

在断连之初，电信内部其实已经流出了本次事故的大致原因。后来经过多名通信专家确认，已经可以基本得出结论：广东电信的核心网出现故障，LDRA到HDRA之间链路出现拥塞现象。专家解释，链路拥塞原因可能为某设备商的数通设备出现异常，导致数据包重传，引起信令风暴。应急处理方法是在SBC部署了流量控制流程，以及将某设备商的路由器隔离。

什么是LDRA与HDRA？为什么只有广东电信的用户受影响？为什么故障只影响通话而不影响网络？本文将带你分析手机通话的内部过程，找到断连的真正原因。

从拨出到接听，发生了什么？

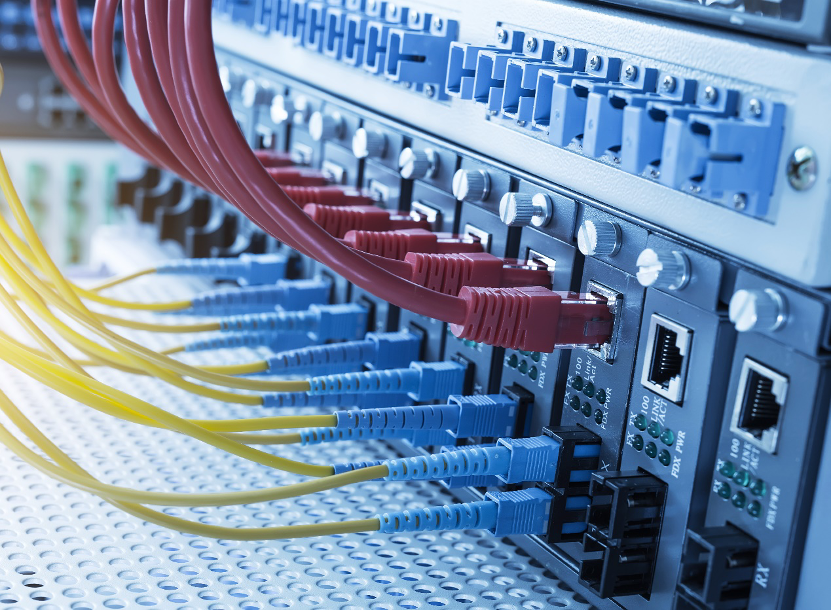

图源：摄图网

手机从电话按下拨出键，到接听人接听为止，这一过程并不简单，其中要涉及到复杂的信令流程。

在你拨出电话前，手机其实早早的开始准备将你的“声音”传递出去。

通常手机在刚开机的时候是不能拨打电话的。这时需要等待手机进行“搜索信号”。只有当手机顶部状态栏出现三大运营商的名字后，我们才能拨打电话。这个过程其实就是在手机与小区基站之间建立连接，包含小区搜索、读取系统广播（随机接入）和网络侧注册登记（附着）三个过程。

这里的“小区”并不是我们认识中的居住小区，而是被蜂窝网络划分出的一个个六边形区域，每个区域都会有一个基站。通常来讲一个基站对应一个小区，即以基站为中心的一片覆盖区域，若基站覆盖范围较大，还可以将小区划为不同的扇区，一根天线负责一个扇区的信号传输。

当手机开机后，一般会从手机射频端检测出一个功率最大的小区，接着手机会和该小区的基站达成频率与时隙同步，这样手机就可以使用当前基站的网络服务，最后再进行验证等工作，确认该手机入网的合法性。之后你就具备了拨打电话的条件了。这个过程在开机后会多次重复，使手机始终与信号最强的基站（或多个近处的基站）保持连接。

回到打电话的流程中，手机中的麦克风会将声音这种模拟信号转化为数字信号，通过基带芯片进行编码后，通过天线将信号（高频脉冲）散发出去。基站的收发器收到信号，会对信号进行进一步处理并上行，然后通过光缆传递到目标区域的基站。之后的流程便是将上述流程反向走一遍，接收方就能听到语音了。

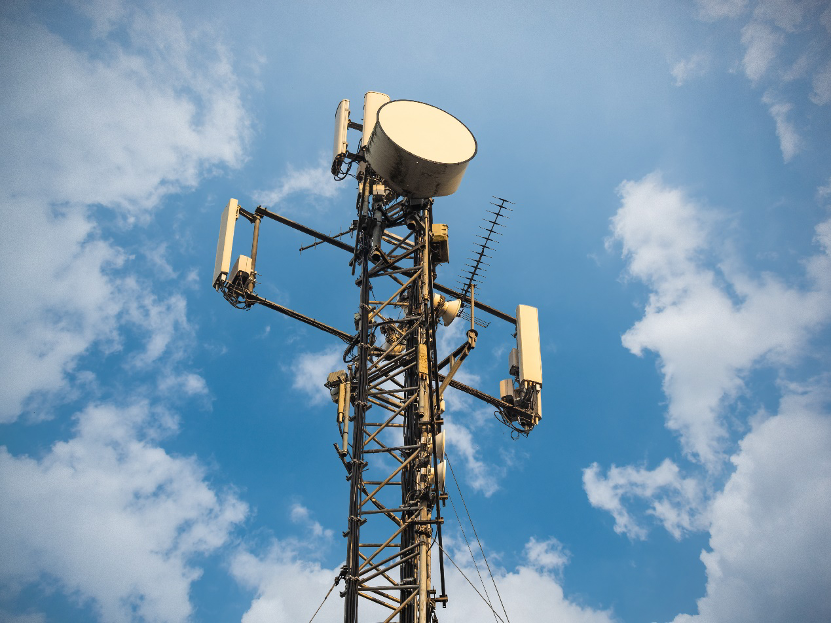

4G时代基站图源：摄图网

不过，这个过程十分简化，其中也省略了一个关键步骤，基站怎么知道你要打电话的人在哪个基站旁边？其实，这个流程与手机初次连接基站时的信息交换相关。手机SIM卡在注册时都会有归属地，比如本次上了热搜的广东电信，归属地就是广东，当然归属地往往还会细分，例如广州电信、深圳电信、佛山电信等。归属地的交换中心（MSC）中会存储所有注册的SIM卡信息。

MSC具有号码储存译码、呼叫处理、路由选择、回波抵消、超负荷控制等功能。作为网络核心，还支持位置登记、越区切换和自动漫游等移动管理功能，以及信道管理、数据传输，以及包括鉴权、信息加密、移动设备识别等安全保密功能。

当手机上网后，运营商的服务器（交换中心，MSC）会记录该手机最后出现在哪个基站旁边。

如果呼出用户和被呼用户都在归属地，那么手机的信号就会通过呼出手机——基站——呼出地MSC——光缆（核心网内部通信）——被呼地MSC——基站——被呼手机传输。

如果被呼用户不在归属地，被呼MSC会向被呼用户所在地的MSC转发呼叫请求，再通过基站连接。这个路径就是呼出手机——基站——呼出地MSC——光缆——被呼归属地MSC（转发请求）——光缆——被呼地MSC——基站——被呼手机，此时呼出地与被呼地之间仍然通过核心网内部光缆直连，但这中间需要通过当地的MSC转发才能接通。

断连的原因

在初步的了解了手机通话原理后，我们来尝试一步步分析断连原因。

或许你曾经有过这种经历，当你正在玩手机网游，与对手大战300回合的时候，突然一个电话打过来，手机瞬间失去网络连接。虽然你一瞬间挂掉了电话，但这短暂的断网还是让你输掉了关键团战，导致游戏失败。

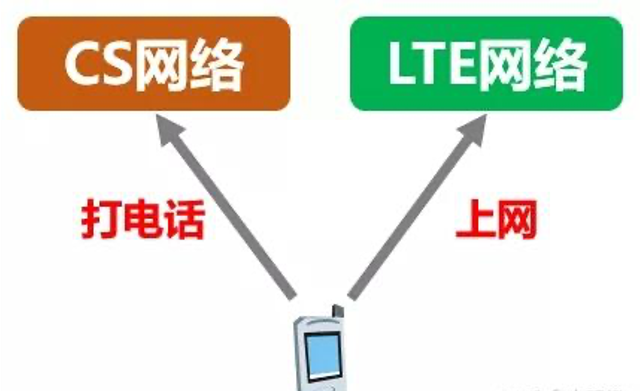

如今这种令人“暴躁”的经历已成历史，4G时代后，使用VoLTE网络的手机已经可以做到边打电话边上网了。这种改变的关键，就在于过去上网与通话使用的是同一条链路，如今则变为两条，打电话业务通过IMS（IP Multimedia Subsystem，IP多媒体子系统）线路传输，而互联网则通过LTE线路传输，通话再也不会占用网络通信的通道。

图源：鲜枣课堂

正是由于通话与网络各自独立，造成了故障仅影响通话与短信，而不影响网络的结果。不过这仅解释了其中一部分原因，断连的关键还是要剖析核心网内部的故障。

我们常见的网络构造，从2G到5G，基本可分为3层，即接入层、汇聚层、核心网。我们日常能看到的基站，就属于接入层。

当基站收集到手机发出的信号后，会经过承载网传输到核心网，承载网可以简单理解为信号的传输高速路，通过光纤将信号从基站传输到核心网上。这一过程与前文提到的手机拨打电话的通信过程类似。

核心网是连接移动接入网和外部网络的关键部分，为用户提供了核心业务的支持，如语音通话、短信、数据业务等。它就像一个巨大的交换机或路由器，将来自世界不同角落的信号分发到目的地。因此，核心网需要支持海量的用户接入，还需要保证高可靠性与安全性。

前文提到的MSC交换机也是核心网的一部分，只不过MSC是基于2G通信网络架设的，在进入LTE时代后，MSC的功能就被集成在了电路域（CS网络）中，3G时代又归为IMS系统中。

随着4G、5G网络的铺开，核心网逐级向基于IP的全互联的网状网络转向，这其中业务、安全、维护及扩展性等问题，都将成为网关升级重点。目前，DRA的部署和建设，可以真正实现核心网的扩展，简化网络，实现快速部署、高效维护及增强网络安全。

DRA即Diameter Routing Agent，路由代理节点。DRA节点负责LTE Diameter信令目的地址翻译和转接, 实现LTE用户的鉴权、位置更新、计费管理等功能。Diameter信令网采用分级、分区组网架构，由信令转接点DRA分区汇接Diameter信令节点的信令消息。一般DRA节点会划分省内与省外。其中省内按照各地区承载量部署LDRA，每个LDRA再划分不同网元，网元与不同LDRA通过网状相连。最终，省内不同的LDRA会统一接入省级的HDRA中。

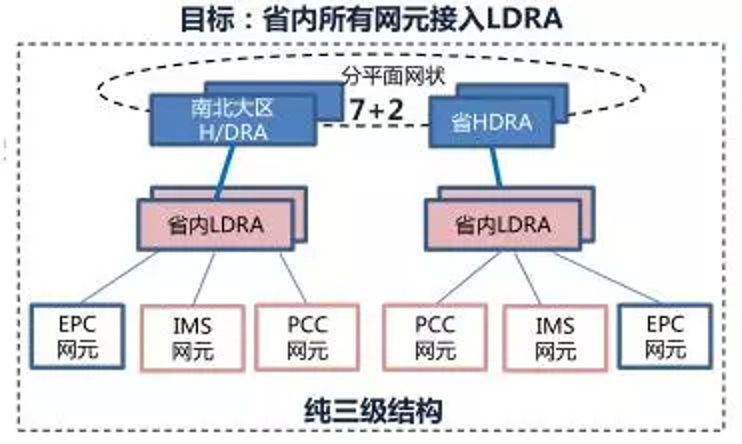

Diameter信令网网络结构图源：51学通信

现在我们可以简单分析广东电信断连的真正原因了。

从通报中，我们了解到LDRA向HDRA传输受阻，而本次事故影响遍及全省，则HDRA的某台设备出问题的概率较高。其中DRA节点掌握着用户的鉴权、位置更新等重要功能，可以说已经成为本地用户的数据库。DRA还承担了曾经MSC交换机的责任，负责向外界发送注册用户信息。因此，重要DRA节点宕机，导致整条IMS线路不通，直接影响了所有广东电信用户的通话与短信功能，即使是身处外地的用户也无法避免“用户数据库丢失”的问题。

有业内人士分析了多个受影响案例后发现，广东电信用户之间不能互打电话，显示空号，而电信用户拨打其他运营商（移动、连通）则可以打通，反过来却不行。这也证明DRA某设备损坏推论的合理性。

写在最后

图源：摄图网

其实，本次广东电信大范围长时间断连背后，其实隐藏着一个更加重要的隐患，那就是防灾冗余机制没能发挥作用。

2022年12月，人民邮电报刊文《中国电信研究院：5G核心网容灾和安全能力提升》，文中重点讲述了中国电信已经实现了5G核心网用户数据库网元全故障极端场景下仍保持用户业务的可用，数据逃生时长从原本的180分钟缩短到10分钟。

其中在办法的实施上，中国电信采用5G用户数据库全故障快速应急逃生方案，当双机热备的两台用户数据库网元中的一台发生故障时，就触发提前向4G核心网快速批量导入用户逃生数据；当5G用户数据库两台都发生故障时，快速逃生到由4G核心网承接业务。文章讲到，该方案在5G用户数据库网元全故障场景下，对已经在线的用户启用特殊的免鉴权流程，保障超过80%已在线用户的基础业务不受影响。

然而本次断连事件中，中国电信曾经测试的防灾措施并没有发挥作用，甚至数据恢复时间要远超180分钟。这或许是因为5G核心网并没有出现故障，该防灾机制并没有设置3G数据向上逃逸的方案。

但就目前来说，电话与短信仍然是用户的重要通信方案，它并没有因为数据网络的出现而完全消失。更重要的是，无论4G、5G通信有多快，但依旧面临覆盖面积有限的问题，因此2G或3G通信仍旧是重要的备份通信方式。

纵使电话与短信功能的重要性在逐渐下降，还是希望全国运营商能能通过该事件警醒，继续提高或优化防灾能力，若未来发生“断网”5小时事故的话，那造成的影响，可能就不可估量了。
