AR智能眼镜光学显示再升级，镭昱单片全彩芯片已实现10万尼特亮度、7000 PPI
来源:电子发烧友网发布时间:2023-06-071806浏览
询问 AI电子发烧友网报道（文/莫婷婷）随着AR设备在消费电子、工业等各个领域的起量，Micro LED等微显示也将同步迎来发展机遇，这也将成为微显示芯片厂商的发展机会。
LED分为Conventional LED、Mini-LED、Micro-LED。其中，Micro-LED主要是应用在AR/VR产品上，由于AR/VR设备的空间非常小，光学模组要把显示屏的内容信息放大，变成虚拟影像。因此需要在一个非常小的显示屏中集成很多的像素点，也就需要像素尺寸非常小才能提供合适的视觉体验。
未来的消费级AR智能眼镜，必须要做得非常轻便、小巧，外形与普通眼镜一样。“要达到这种水平的外观，也就要用到轻薄的光波导镜片，提供足够的透明度、清晰的显示效果。而Micro-LED在光效上能够满足光波导的需求，因此光波导+Micro-LED在当下被认为是AR设备近眼显示技术的最佳搭配”。镭昱光电创始人兼CEO庄永漳在公开演讲时提到。
微显示技术的进一步成熟，未来将推动AR甚至是VR设备市场以及整个生态的发展与完善。
在技术方面，由不同技术制作的Mini/Micro-LED面板有着不同的特性。具体来看，Mini/Micro-LED分为巨量转移、单片集成两大技术。其中巨量转移技术会存在转移效率、良率受损的问题，且关键尺寸由转移设备决定，主要应用在Mini/Micro-LED，包括中低像素的背光模组以及大屏显示，例如智能手表的屏幕、智能手机的屏幕等。
单片集成技术的关键尺寸由光刻机定义，容易实现高分辨率、高像素密度的微显示，主要是Micro-LED显示。不过传统单片集成也有一定的问题存在，包括键合良率低、光串扰严重等等。
就在近期，镭昱光电发布了新一代标准化单片全彩Micro-LED微显示屏系列。官方介绍，这是全球首款适配AR眼镜的单片全彩Micro-LED微显示屏，镭昱0.11及0.22英寸单片全彩芯片已实现3.5微米超小像素间距，像素点密度达7000 PPI，全彩亮度达10万nits。

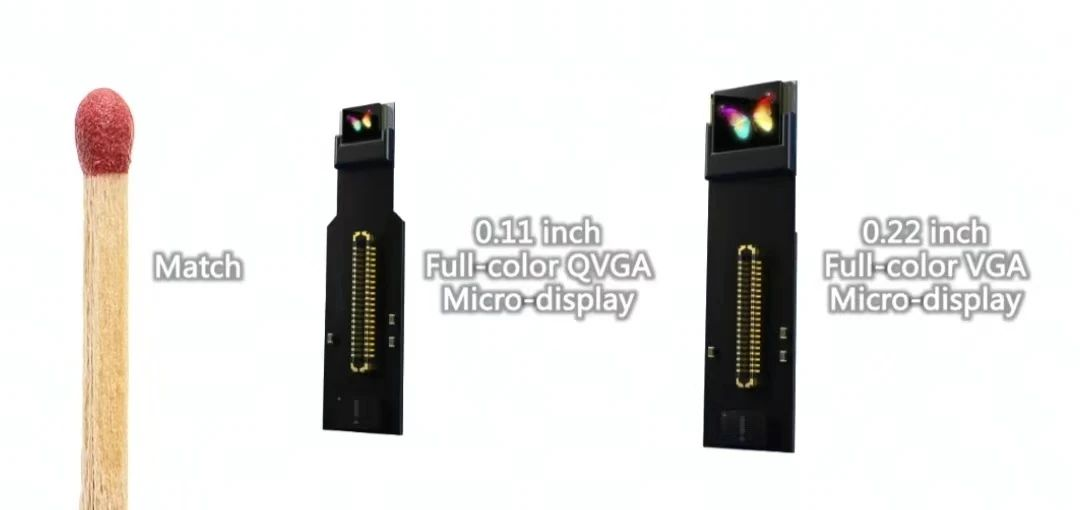

镭昱0.11英寸及0.22英寸单片全彩Micro-LED微显示屏（图源：镭昱）
镭昱光电是如何实现Micro-LED微显示屏的技术突破的呢？庄永漳表示，公司推出重构全彩单片集成技术，“我们所定义的单片集成分三个方面，一个是外延材料的转移，第二是Micro-LED像素点，第三是特色化工艺。”镭昱光电的核心技术是其自研的光刻式量子点工艺，与量子点打印等方案相比，光刻式量子点工艺在效率、精度、量产性方面都具备优势。
据了解，在2013年左右，在13年的时候，镭昱光电发布了全球第一颗的三色合光产品。但由于光机的体积大、成本高。镭昱光电认为三色合光方案从长远来看不适合AR应用。如今单片全彩方案的推出，加速了AR设备的小型化，并且具备成本优势、量产性。
上述提到的单片全彩Micro-LED微显示屏全彩亮度已经达10万nits，庄永漳透露公司预计在年底推出15万nits的产品，进一步提升亮度支撑未来AR智能眼镜的需求。
