电子工程师之间的差异

转自 | 硬件十万个为什么

1、你是否爱你的原理图，每一个字符放的位置，都认真的放置。没有干涉，整齐清洁。原理图是你的孩子，请爱护好你的孩子。

2、

上拉就有一个上拉的样子。

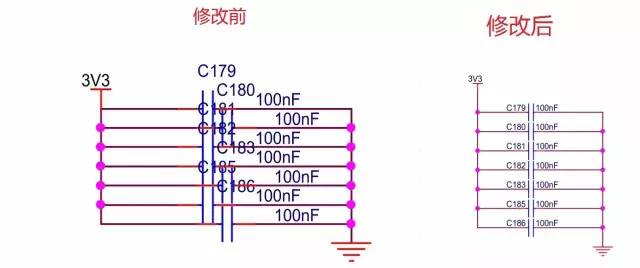

该有交叉点的地方就应该有交叉点，没有交叉点的地方，就没有多余的东西。

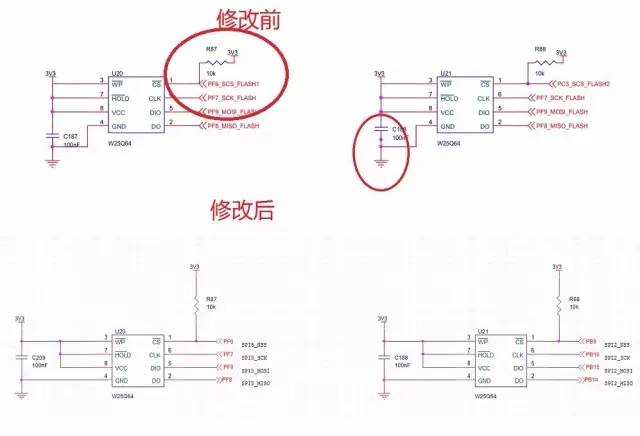

总线的连接，要熟悉接口的特性，不能干出“并联SPI接口的事情”。

复用管脚，适当增加文字说明，便于检视和读图。

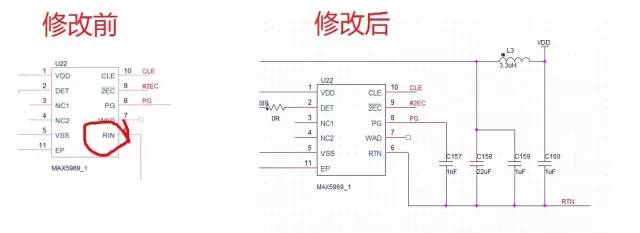

3、认真对待每一个PIN的名称，就像你不喜欢别人叫错你的名字一样，它也有自己应该有的名字。

虽然，你可以用错误的名字把电路连对，但是带来很多不必要的麻烦。

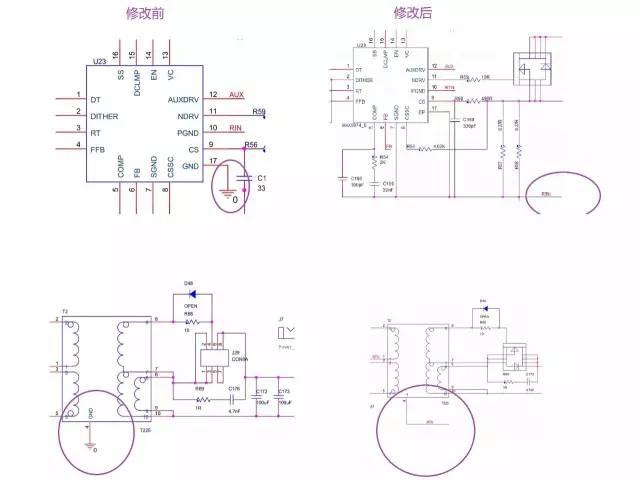

4、地线是非常重要的，特别是模数混合电路，隔离电源的电路。一定要认真的搞清楚每个地线的含义，以及每个器件的地线到底接哪个地线。

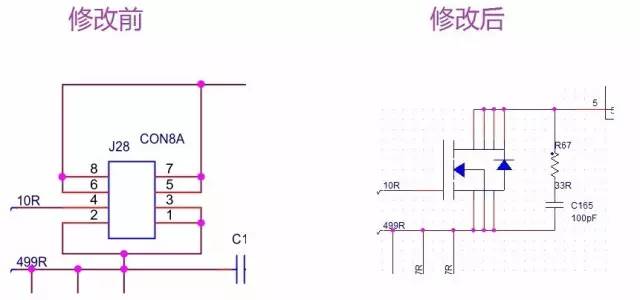

5、每个一个元器件的Symbol都有他应该有的意义和标识方法。认真的画出他的含义，帮助你去理解原理图的工作原理。千万不要干出用一个8脚的连接器，代替一个MOSFET这样的事情。还说出：“反正都是8个脚，封装对就可以了”这样的话。

后来成为高手的人并不是，真的有什么特别的天赋。只是每次碰到问题，都有条不紊的抽丝剥茧的去面对问题，解决问题。解决的问题多了，也就熟练了，也就自信了。

工程师，不是科学家，不需要有什么特别的天赋。只需要用心做好每一件事情。

工程师与工程师之间的差异只有两个字“认真”。
