i.MX RT1024: 移植 MODBUS TCP协议栈教程

来源:恩智浦MCU加油站发布时间:2023-05-313008浏览

教程简介MODBUS是一种基于主从结构的控制协议，由一个主机和多个从机组成。MODBUS是施耐德电气于1979年为可编程逻辑控制器（PLC）通信所开发并发布的协议，至今已有相当长的历史。以前它主要基于串口，但由于物联网的发展，基于TCP的MODBUS现在被越来越广泛地使用。恩智浦的i.MX RT 系列控制器的SDK中没有相关的demo，本文的目标是向大家介绍如何在SDK中的lwip_ping_freertos例程基础上添加MODBUS TCP。

MODBUS 协议栈的下载地址：

https://www.embedded-experts.at/en/freemodbus/

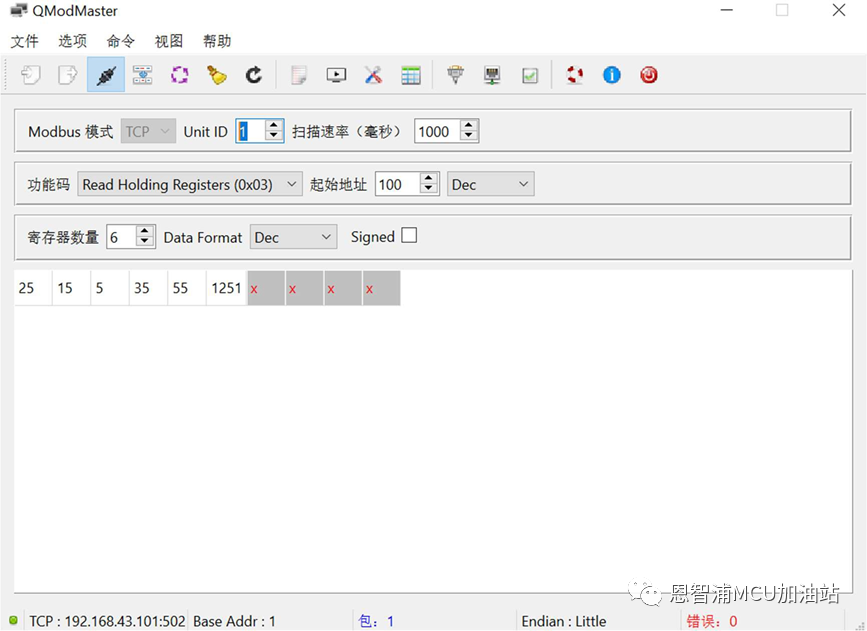

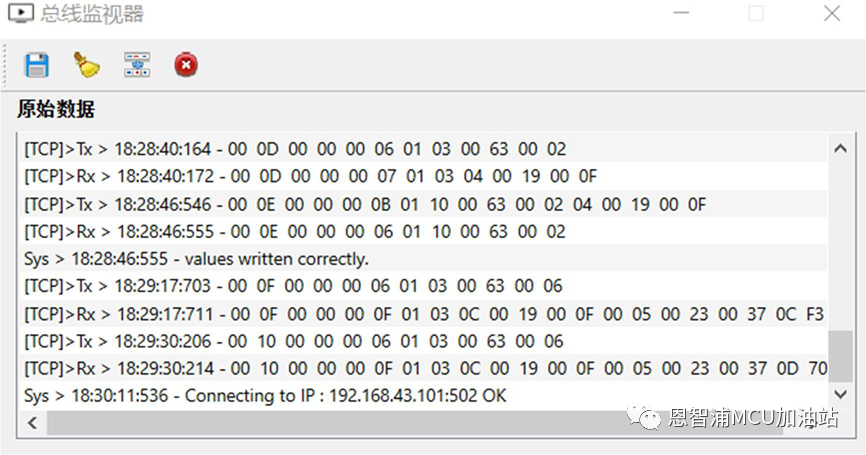

测试软件QModMaster 的下载地址：

https://sourceforge.net/projects/qmodmaster/

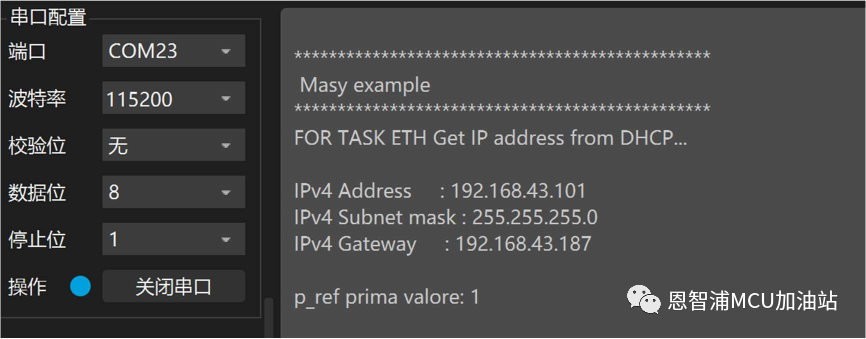

我在本次教程使用了MIMXRT1024-EVK 作为硬件平台，MIMXRT1024-EVK 和电脑都连接到一台路由器组成一个测试网络。使用 MCUXpresso IDE 作为开发环境，MIMXRT1024-EVK SDK 版本是 2.12.1。一、文件复制

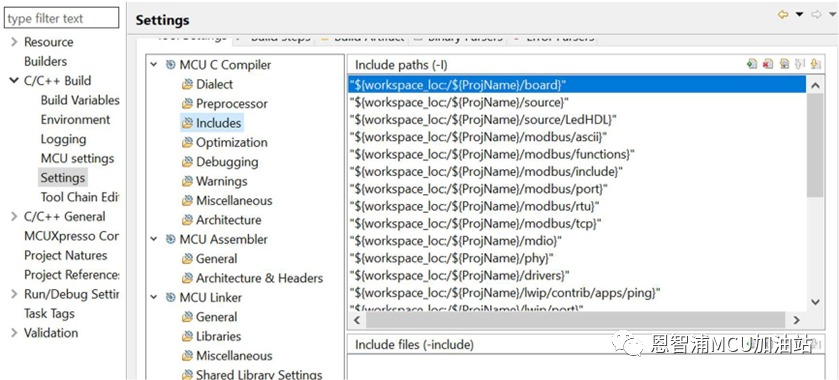

下载完协议栈后，先解压，随后将其中的 modbus 目录完整复制到 lwip_ping_freertos 工程目录下，添加 modbus 及其所有子文件夹到工程的 include paths 中。

在协议栈里有一个demo 目录，里面是modbus 被移植到各个厂商的处理器上的demo，可惜没有i.MX RT。仔细对比各个 demo 就可以发现，原来这些 demo 有很多就是基于freertos 和 lwip 的。我们就从 MCF5235 TCP 下手，它既有freertos 又有lwip，完美符合我们的项目。可以把它的 port 目录复制到我们项目的modbus 目录下。把其中的文件全部涵盖进来。

二、修改程序

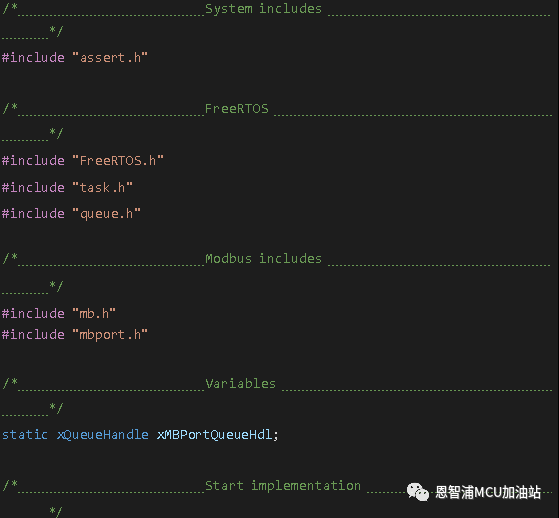

接下来首先是在 lwip_ping_freertos.c 中include “mb.h”。这个文件包含了 freemodbus 协议栈提供的所有接口函数。

1.程序结构

Lwip 协议栈为用户应用程序的编写提供 3 种编程接口：

第一种是Raw Callback API，这种方式下协议栈与用户程序间通过回调函数实现通信。而且协议栈同应用程序处在同一个进程中，彼此间的执行都会互相制约。

第二种是 Sequential API 方式，用户向内核注册回调函数，并通过直接调用内核 UDP 或TCP 相关操作函数来完成应用程序的编写。在这种方式下，协议栈内核运行于进程 tcpip_thread，而应用程序进程也是一个单独的进程。独立的进程结构可以使协议栈和应用程序的执行互不影响。通过使用邮箱和信号量等机制，内核进程可以直接将数据递交给应用程序邮箱中然后继续执行，不必阻塞等待。

第三种是使用 BSD socket 函数进行应用程序开发。本来这是最简单的方式，但是由于BSD socket 函数在实现上高度抽象，不适合小型嵌入式TCP/IP 应用，所以 lwip 里的socket 函数并不是非常完整。

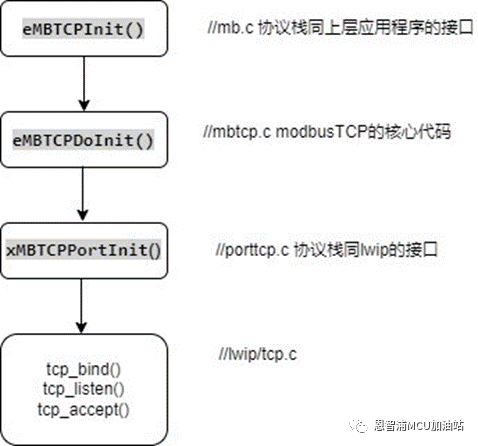

为实现与 lwip 协议栈之间的相互调用，freemodbus 协议栈采用的是sequential API 方式。具体的调用顺序如下：在 mb.c 中提供了 eMBTCPInit（）函数，这个函数调用eMBTCPDoInit（）函数, 随后层层调用下去，最后在 xMBTCPPortInit（）函数中调用 tcp_bind()。这个函数是 lwip 的 tcp.c 提供的。下图反映出了 modbus 协议栈的层次结构。

最下层的tcp_bind()函数的作用是将一个连接结构与本地 IP地址addr和端口号 port 进行绑定。作为服务器端程序，执行这一步操作是必要的，服务器必须与熟知端口进行绑定才能接受客户端的连接请求。这里可以看到，freemodbus协议栈并没有以最标准的方式调用netconn_bind()进行绑定，而是直接调用 tcp_bind()。原因应该是这样做可以免去IPC 通信过程，在无操作系统的环境下也能工作。

tcp_listen()的任务是让 tcp 内核监听这个端口；tcp_accept()是为新的连接注册一个回调函数prvxMBTCPPortAccept()。在tcpip_thread()进程监听到有效连接后会回调这个函数。而这个函数会把 modbus 的数据包从 tcp 数据包中复制出来，随后发送 mailbox 信息给modbus 的进程，用来处理消息。

2. 修改接口

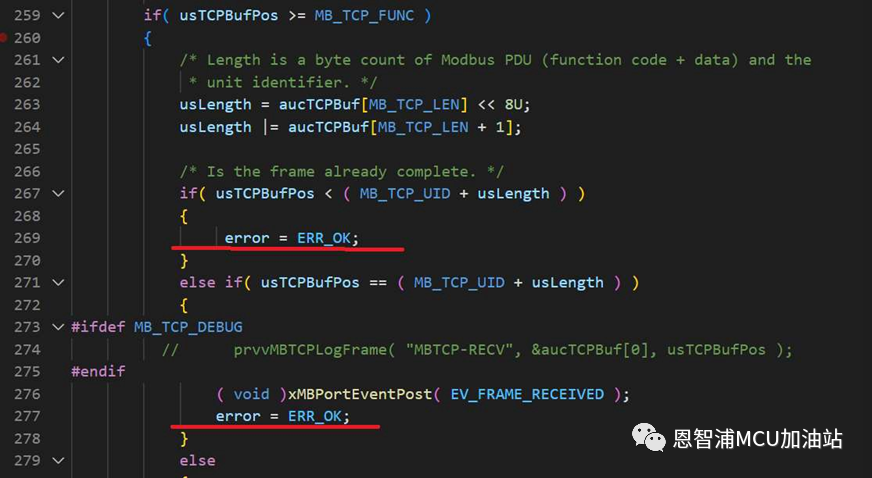

随后是修改porttcp.c。在这个文件中的 prvxMBTCPPortReceive()函数有一个致命问题必须被改正。这个函数是 tcpip_thread()核心进程在收到 modbus 包后的回调函数。当数据处理完成后它会调用pbuf_free()函数释放pbuf包并返回 ERR_OK。tcpip_thread()核心进程收到ERR_OK就知道数据已经处理完了，就可以放心踏实的干别的事情了。然而不知为何，这里的 prvxMBTCPPortReceive() 函数在某些时候释放了pbuf却并不返回 ERR_OK。于是tcpip_thread()核心进程在没有收到正确的返回值时会认为数据包没有被处理，会把这个实际已经废弃的包暂存下来，下次再处理。等到下次处理时就会产生 pbuf错误，使得整个程序被锁死。

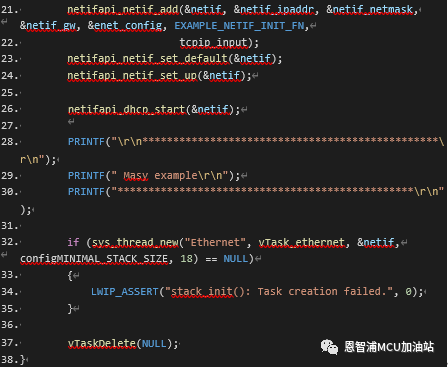

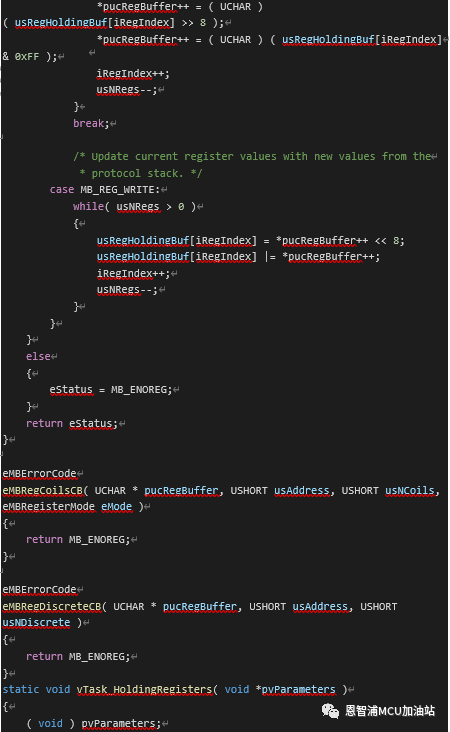

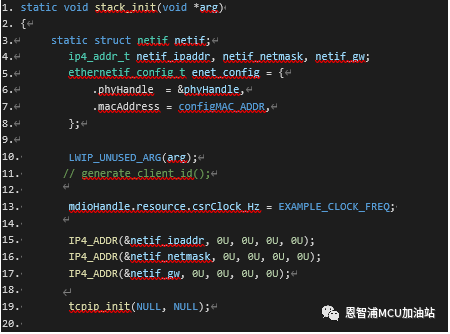

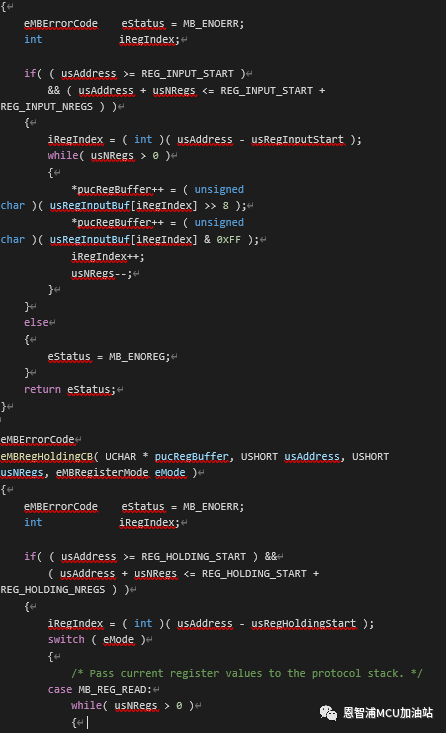

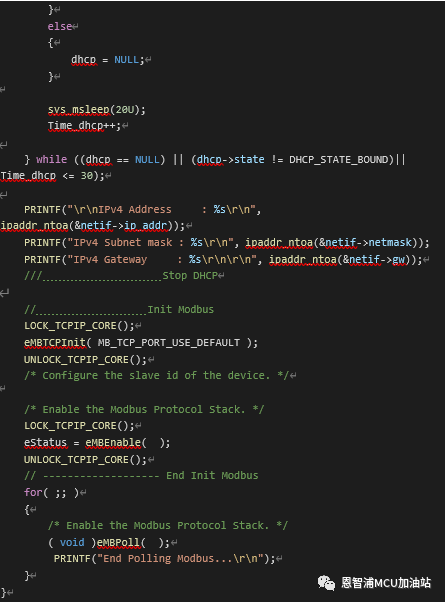

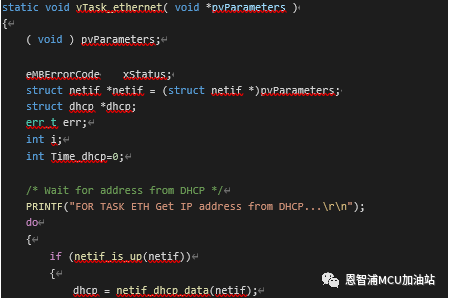

以下是修改的地方:
