别的内存都在降价，为啥HBM涨了5倍？

来源:芯世相发布时间:2023-05-301396浏览

存储的寒气从去年吹到现在，虽然今年开年以来不时听到触底反弹的声音，但市场仍未见明显解冻现象。
TrendForce数据显示，本季度，占据存储市场一半以上的DRAM，已经连续三个季度下跌。DRAM三巨头三星、SK海力士和美光在出货量方面仅美光有上升，其余均衰退；平均销售单价三者均下跌，并且预计三巨头在Q2还将继续亏损。
以DRAM 4月的指标性产品DDR4 8Gb为例，批发价为每个1.48美元左右，环比下跌1%；4Gb产品价格为每个1.1美元左右，环比下跌8%。
在DRAM的整体颓势之中，HBM（高带宽内存，HighBandwidthMemory）却在逆势增长。身为DRAM的一种，与大部队背道而驰，价格一路水涨船高。据媒体报道，2023年开年后三星、SK海力士两家存储大厂HBM订单快速增加，HBM3规格DRAM价格上涨5倍。HBM3原本价格大约30美元每GB，现在的价格怕是更加惊人。
一边是总体DRAM跌到成本价，一边是“尖子生”HBM价格涨5倍。
HBM到底是什么？用在什么地方？为什么和其他DRAM差别这么大，价格水涨船高？

01什么是HBM

HBM（HighBandwidthMemory），意为高带宽存储器，是一种面向需要极高吞吐量的数据密集型应用程序的DRAM，HBM的作用类似于数据的“中转站”，就是将使用的每一帧，每一幅图像等图像数据保存到帧缓存区中，等待GPU调用。
正如其名，HBM与其他DRAM最大的差别就是拥有超高的带宽。最新的HBM3的带宽最高可以达到819 GB/s，而最新的GDDR6的带宽最高只有96GB/s，CPU和硬件处理单元的常用外挂存储设备DDR4的带宽更是只有HBM的1/10。
超高的带宽让HBM成为了高性能GPU的核心组件。自从去年ChatGPT出现以来，HBM作为AI服务器的“标配”，更是开始狠刷存在感。从“鲜有问津”的高岭之花，变成了大厂们争相抢夺的“香饽饽”。
HBM为什么可以拥有这么高的带宽？它和其他DRAM的差别在哪？为什么会成为高端GPU的标配呢？
先说一下HBM是怎么发展而来的。
按照不同应用场景，JEDEC（固态技术协会）将DRAM分为三个类型：标准DDR、移动DDR以及图形DDR，HBM属于最后一种。
图形DDR中，先出现的是GDDR（GraphicsDDR），它是为了设计高端显卡而特别设计的高性能DDR存储器规格，是打破“内存墙”的有效方案。
由于处理器与存储器的工艺、封装、需求的不同，二者之间的性能差距越来越大，过去20年中，硬件的峰值计算能力增加了90,000倍，但是内存/硬件互连带宽却只是提高了30倍。当存储的性能跟不上处理器，对指令和数据的搬运（写入和读出）的时间将是处理器运算所消耗时间的几十倍乃至几百倍。
可以想象一下，数据传输就像处在一个巨大的漏斗之中，不管处理器灌进去多少，存储器都只能“细水长流”。而数据交换通路窄以及其引发的高能耗，便是通常所说的“内存墙”。
为了让数据传输更快，就必须要提高内存带宽，内存带宽是处理器可以从内存读取数据或将数据存储到内存的速率。GDDR采用传统的方法将标准PCB和测试的DRAMs与SoC连接在一起，旨在以较窄的通道提供更高的数据速率，进而实现必要的吞吐量，具有较高的带宽和较好的能耗效率。
不过，随着AI等新需求的出现以及风靡，对带宽的要求更高了，GDDR也开始不够用。但是按照GDDR现有的模式很难有突破性的带宽进展，存储厂商们望着现有的GDDR，终于顿悟：这样“躺平”下去不行，得“叠”起来！于是，HBM出现了。

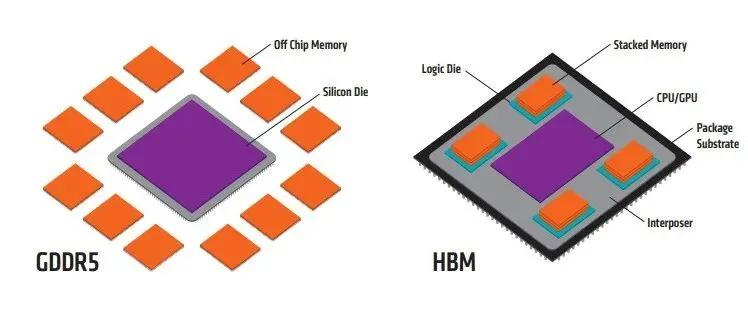

所以，HBM其实是GDDR的替代品，是将DDR芯片堆叠在一起后和GPU封装在一起，实现大容量，高位宽的DDR组合阵列。听起来有点复杂，看下面这张图就一目了然了。

图源：网络
GDDR作为独立封装，在PCB上围绕在处理器的周围，而HBM则排布在硅中阶层(SiliconInterposer)上并和GPU封装在一起，面积一下子缩小了很多，举个例子，HBM2比GDDR5直接省了94%的表面积。并且，HBM离GPU更近了，这样数据传输也就更快了。
HBM之所以可以做到这样的布局，是因为采用了3D堆叠技术。HBM将DRAM裸片像摩天大楼一样垂直堆叠，并通过硅通孔（ThroughSiliconVia,简称“TSV”）技术将“每层楼”连接在一起，贯通所有芯片层的柱状通道传输信号、指令、电流，以增加吞吐量并克服单一封装内带宽的限制。你可以将HBM想象成一个切的整整齐齐的三明治，TSV就是扎在里面的那根牙签，将整个三明治固定并打通。

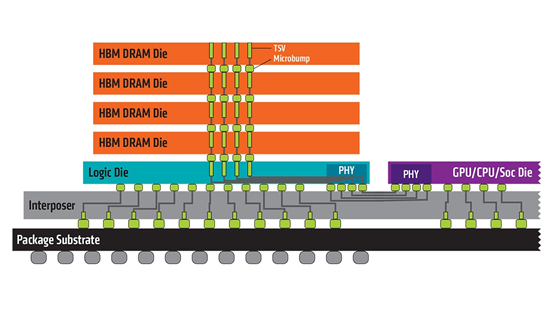

从侧面来看HBM，来源：AMD
采用3D堆叠技术之后，其直接结果就是接口变得更宽，其下方互联的触点数量远远多于DDR内存连接到CPU的线路数量。从传输位宽的角度来看，4层DRAM裸片高度的HBM内存总共就是1024 bit位宽。很多GPU、CPU周围都有4片这样的HBM内存，则总共位宽就是4096bit。
因此，与传统内存技术相比，HBM具有更高带宽、更多I/O数量、更低功耗、更小尺寸。

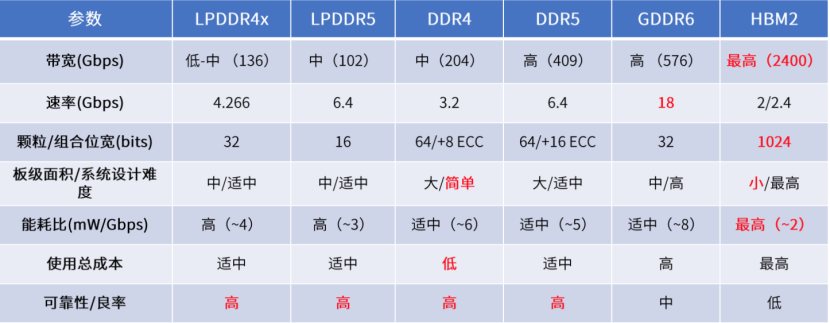

HBM与其他几种内存方案的参数对比；来源：芯耀辉

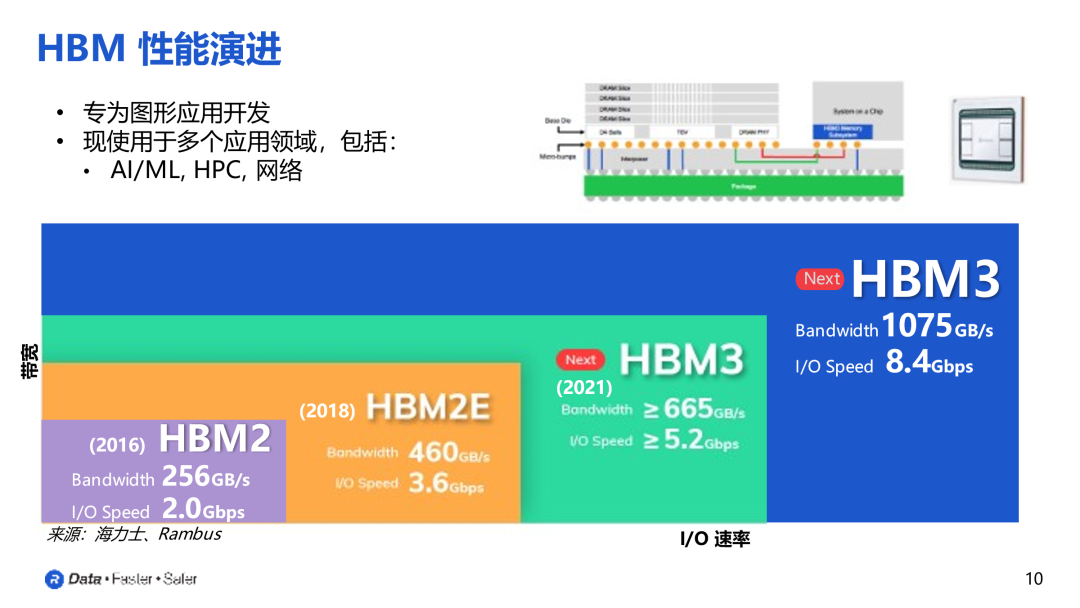

HBM朝着不断提高存储容量、带宽，减小功耗和封装尺寸方向升级，目前已升级到HBM3。从最初的 1GB 存储容量和 128GB/s 带宽的HBM1发展到目前的 24GB 存储容量和 819GB/s 带宽。

来源：SK 海力士、Rambus
不过，虽然HBM拥有优秀的带宽，但也不是适用于所有应用，HBM也有自身的局限性：
首先，缺乏灵活性，由于HBM与主芯片封装在一起，所以不存在容量扩展的可能；其次，容量小，虽说一片HBM封装虽然可以堆8层DRAM裸片，但也仅有8G Byte；第三，访问延迟高。HBM由于互联宽度超宽，这就决定了HBM的传输频率不能太高，否则总功耗和发热撑不住，所以延迟高（延迟指从读取指令发出，到数据准备就绪的过程，中间的一个等待时间）。
简单概括一下，同一个GPU核心，往往低端显卡用DDR内存，高端用GDDR内存，再高端用HBM2内存。目前，HBM已经可以算是高端GPU的标配了。

02借AI东风HBM需求激增

2021年的时候，HBM位元需求占整体DRAM市场只有不到1%。主要是因为HBM高昂的成本以及当时服务器市场中搭载相关AI运算卡的比重仍小于1%，且多数存储器仍使用GDDR5(x)、GDDR6来支持其算力。
而到了今年年初，HBM的需求激增，并且业内人士称，与最高性能的 DRAM 相比，HBM3 的价格上涨了五倍，HBM“逆袭”的主要原因，就是AI服务器需求的爆发。
在ChatGPT火了之后，一下子点燃了AIGC（生成式AI）的热潮，谁不追，谁就要被抛下，于是大厂们纷纷开始推出自己的类ChatGPT的大模型。据不完全统计，自3月16日百度率先公布“文心一言”以来，国内已有超过30项大模型产品亮相。
而AI大模型的基础，就是靠海量数据和强大算力来支撑训练和推理过程。AI服务器作为算力基础设施单元服务器的一种类型也来到了台前，备受追捧。TrendForce集邦咨询预估，2023年AI服务器（包含搭载GPU、FPGA、ASIC等）出货量近120万台，同步上修2022-2026年AI服务器出货量年复合成长率至22%。

HBM成本在AI服务器成本中占比排名第三，约占9%，单机ASP（单机平均售价）高达18,000美元。所以，AI服务器是HBM目前最瞩目的应用领域。

AI服务器需要在短时间内处理大量数据，包括模型训练数据、模型参数、模型输出等。要想让AI更加“智能”，AI大模型庞大的参数量少不了，比如ChatGPT基于的GPT3.5大模型的参数量就高达135B。数据处理量和传输速率的大幅提升，让AI服务器对带宽提出了更高的要求，而HBM基本是AI服务器的标配。
AI服务器GPU市场以NVIDIA H100、A100、A800以及AMD MI250、MI250X系列为主，基本都配备了HBM。2023 GTC大会发布的ChatGPT专用最新H100 NVL GPU，也配置了188GB HBM3e内存。HBM方案目前已演进为较为主流的高性能计算领域扩展高带宽的方案。

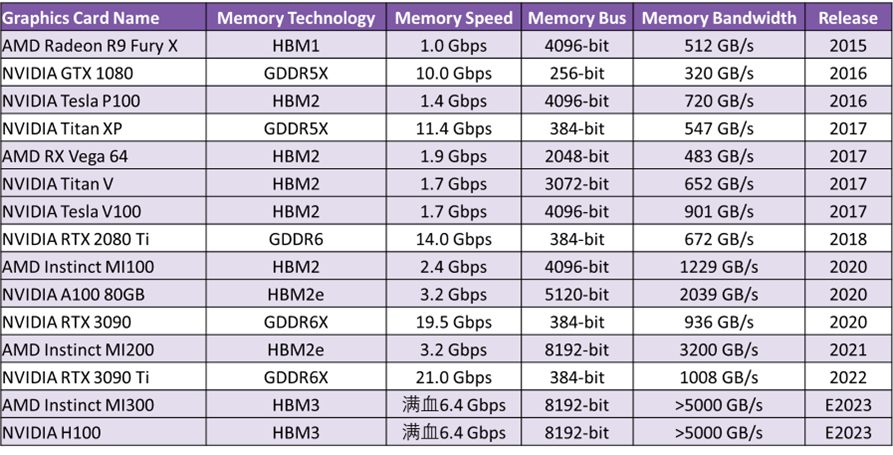

目前推出的搭载HBM和GDDR的GPU产品；来源：奎芯科技

随着高端GPU需求的逐步提升，TrendForce集邦咨询预估2023年HBM需求量将年增58%，2024年有望再成长约30%。
除了AI服务器，汽车也是HBM值得关注的应用领域。汽车中的摄像头数量，所有这些摄像头的数据速率和处理所有信息的速度都是天文数字，想要在车辆周围快速传输大量数据，HBM具有很大的带宽优势。但是最新的HBM3目前还没有取得汽车认证，外加高昂的成本，所以迟迟还没有“上车”。不过，Rambus的高管曾提出，HBM 绝对会进入汽车应用领域。
AR和VR也是HBM未来将发力的领域。因为VR和AR系统需要高分辨率的显示器，这些显示器需要更多的带宽来在 GPU 和内存之间传输数据。而且，VR和AR也需要实时处理大量数据，这都需要HBM的超强带宽来助力。
此外，智能手机、平板电脑、游戏机和可穿戴设备的需求也在不断增长，这些设备需要更先进的内存解决方案来支持其不断增长的计算需求，HBM也有望在这些领域得到增长。并且，5G 和物联网(IoT)等新技术的出现也进一步推动了对 HBM 的需求。
不过，目前来讲，HBM还是主要应用于服务器、数据中心等领域，消费领域对成本比较敏感，因此HBM的使用较少。
可以肯定的是，对带宽的要求将不断提高，HBM也将持续发展。市场调研机构Omdia预测，2025年HBM市场的总收入将达到25亿美元。据新思界发布的分析报告显示，预计2025年中国HBM需求量将超过100万颗。

03存储巨头争霸HBM

HBM作为DRAM的一种，其市场也被三巨头瓜分。目前技术走在最前面的是SK海力士，并且它也拥有第一的市占率，高达50%，紧随其后的是三星，市占率约40%，美光约占10%。预计到2023年，SK 海力士市占率有望提升至 53%，而三星、美光市占率分别为38%及9%。

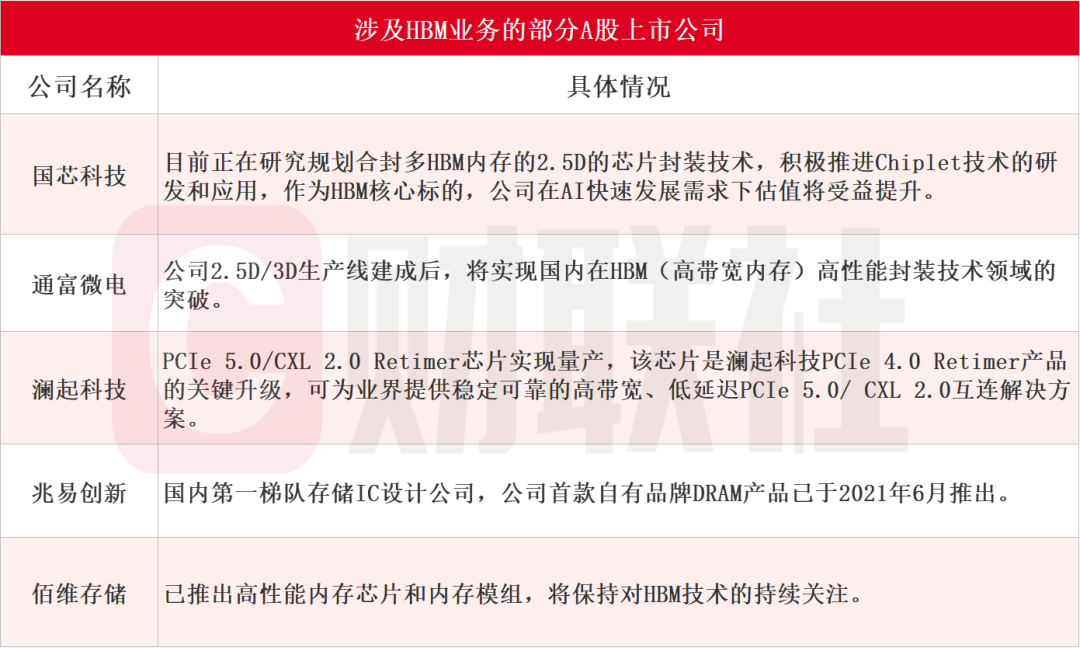

下游厂商主要是CPU/GPU厂商，如英特尔、英伟达以及AMD。因为HBM是于GPU封装在一起的，所以HBM的封装基本也由晶圆代工厂一同包揽完成，而晶圆代工厂商包括台积电、格芯等也在发力HBM相关技术。国内厂商布局不大，只有一些企业涉及封测，如国芯科技与深科技。

来源：财联社
总的来说，HBM的竞争还是在SK 海力士、三星以及美光之间展开。
从技术上先来看，SK海力士是目前唯一实现HBM3量产的厂商，并向英伟达大量供货，配置在英伟达高性能GPU H100之中，持续巩固其市场领先地位。根据此前的资料介绍，SK海力士提供了两种容量产品，一个是12层硅通孔技术垂直堆叠的24GB（196Gb），另一个则是8层堆叠的16GB（128Gb），均提供819 GB/s的带宽，前者的芯片高度也仅为30微米。相比上一代HBM2E的460 GB/s带宽，HBM3的带宽提高了78%。此外，HBM3内存还内置了片上纠错技术，提高了产品的可靠性。
三星在2022年技术发布会上发布的内存技术发展路线图中，显示HBM3技术已经量产，其单芯片接口宽度可达1024bit，接口传输速率可达6.4Gbps。2024年预计实现接口速度高达7.2Gbps的HBM3P，预计2025年在新一代面向AI的GPU中见到HBM3P的应用。
美光科技走得较慢，于2020年7月宣布大规模量产HBM2E，HBM3也仍作为其产品线在持续研发之中。
HBM之后的发力点在于打破速度、密度、功耗、占板空间等方面的极限。
为了打破速度极限，SK海力士正在评估提高引脚数据速率的传统方法的利弊，以及超过1024个数据的I/O总线位宽，以实现更好的数据并行性和向后设计兼容性。简单来讲，即用最少的取舍获得更高的带宽性能。
另一方面厂商也在致力于提高功耗效率，通过评估从最低微结构级别到最高Die堆叠概念的内存结构和操作方案，最大限度地降低每带宽扩展的绝对功耗。
不过要想有上述突破，存储厂商要与上下游生态系统合作伙伴携手合作和开放协同，将HBM的使用范围从现有系统扩展到潜在的下一代应用。
HBM的下游也在持续发力，英伟达历代主流训练芯片基本都配置HBM；英特尔Sapphire Rapids发布全球首款配备HBM的X86 CPU；AMD也在持续更新HBM产品线。
借着AI的东风，HBM最近热度大幅上升，从原来的“小透明”变成了“网红”。并且，AI的浪潮还在愈演愈烈，HBM今后的存在感或许会越来越强。集邦咨询预计2023-2025年HBM 市场年复合增长率有望增长至40%-45%以上。而其他机构预测DRAM5年内（2022-2027）年复合增长率仅有6.1%。不过要清楚的是，与庞大的DRAM市场比起来，HBM还是“渺小的”，大约只占整个DRAM市场的1.5%。
