PCB上那么密集的过孔，规则排列还是随机排列？

过孔（Via），电路板上的孔，连接不同层之间的线路，把电路板从平面结构变成立体结构。

单层线路想不交叉太难了，双层或更多层线路，必须通过过孔来连接。通过孔壁上的铜，连通上下层的电路铜线。

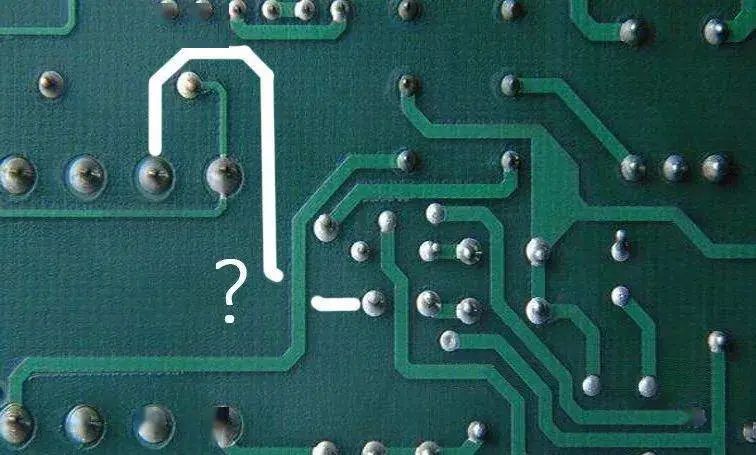

单层PCB，有些时候无法布线，必须通过过孔换层

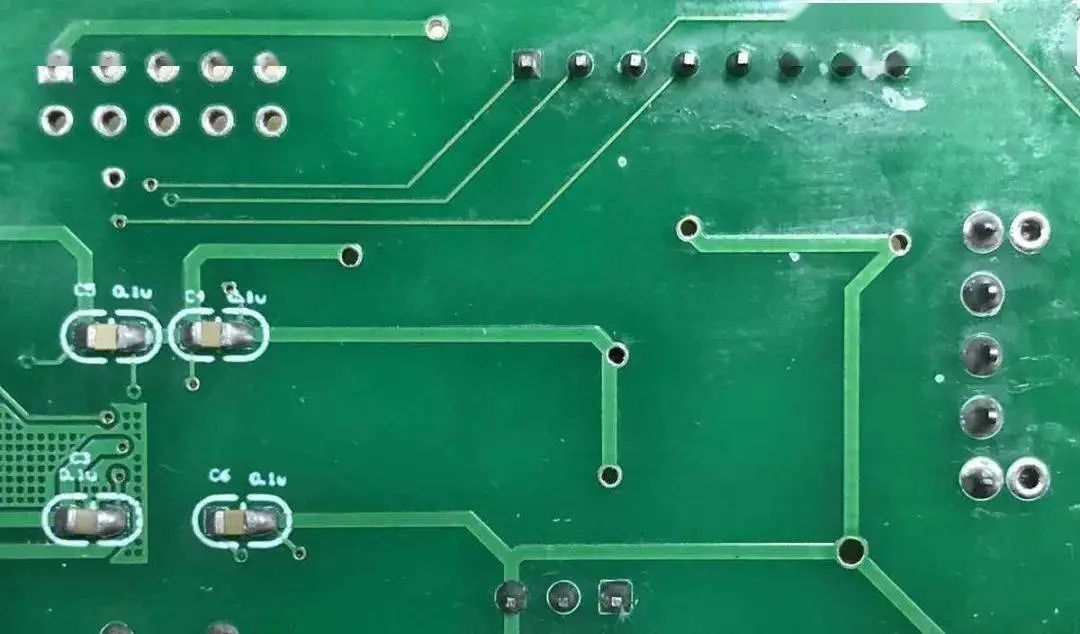

大大小小的过孔，连接不同层的电路

电路板上的过孔，主要有机械孔和激光孔两种。

1、机械孔

用机械钻头钻出来的孔。孔的内部直径在0.2mm以上。用更粗的钻头钻出来的孔就会更大。

消费电子产品通常按照0.3mm内径来设计。普通的电路板厂都可以做0.3mm的机械孔。

如果使用0.2mm和0.25mm的机械孔，钻头细钻孔速度慢钻头易折断，价格就要贵一些，也不是所有的PCB厂家都能做这么小的机械孔。

钻头一下子就把电路板钻穿了，所以机械孔也叫通孔。

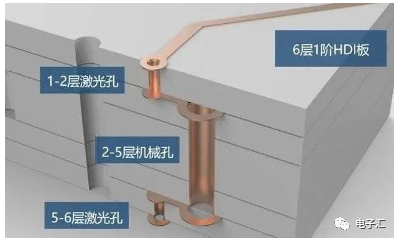

2、激光孔

用激光打出来的孔。内径一般是0.1mm。很少有其他规格的激光孔。

因为激光的功率有限，无法直接打穿多层PCB板，通常用来做表层的盲孔。

PCB板过孔设计的注意事项孔径尽量大一些：上面讲了，小孔要用小钻头，小钻头价格高，对板厂要求也高。如果电路板面积较大，甚至可以用0.5mm内径的机械孔。

尽量不用激光孔：带有一层激光孔的电路板，比不带激光孔的贵30%（一阶板）。带有2层激光孔的，比1层激光孔的再贵30%（二阶板）。

其他更贵的设计：过孔工艺越复杂，电路板价格越高，最便宜的和最贵的相差几十倍以上。像0.2mm的机械孔比0.3mm的机械孔电路板贵20%左右；2层激光孔重叠的叠孔板，比2层激光孔交错的错孔板贵20%以上；苹果手机喜欢用的任意层互联板比普通只有机械孔的电路板贵10倍以上（全板都是重叠激光孔）。

每个过孔的内表面面积是有限的，通过的电流也是有限的。

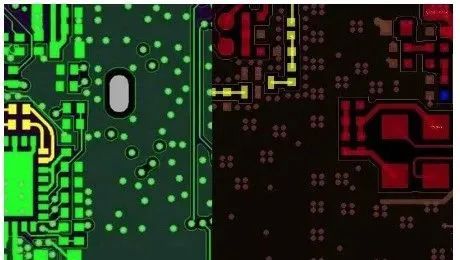

对于电源线、地线等需要通过大电流的PCB线路，需要打很多个过孔。

随机打孔和规则打孔

这些过孔可以是矩阵式规则排列，也可以是随机排列的，这两种有没有区别呢？

规则排列的比随机排列的好看。随机排列的画图速度快。大部分公司没有强制要求，“有强迫症”的PCB工程师都喜欢用规则排列。

矩阵型规则排列的过孔，有可能在某些方向上对信号的阻挡能力更强，如果不刻意追求好看，随机打孔会更稳妥一些。
