快充电源在生产制造过程中，使用贴片式Y电容比传统Y电容更容易实现自动化生产，提高产品的生产效率，节省人力资源、降低材料损耗、能源使用率更高和节约更多时间成本。在满足空间集约和性能条件的前提下，整体成本比传统更有优势。
充电头网了解到，特锐祥新型贴片式Y电容具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。同时，特锐祥贴片式Y电容还具备可靠性高、抗振能力强、焊点良率高、高频特性好、减少电磁和射频干扰等特性。
特锐祥电容
充电头网了解到，特锐祥的贴片Y电容的产品型号有多种系列供不同的厂商应用设计使用，充电头网带大家了解本次介绍的主角 特锐祥TMY1102M。
TMY1102M

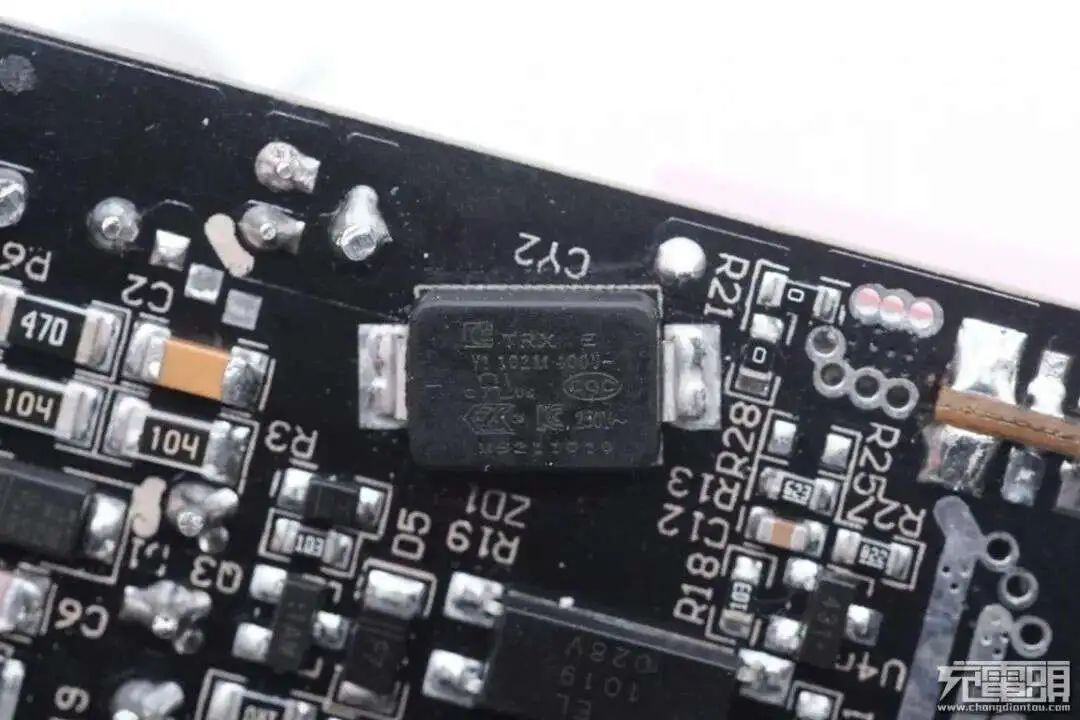

特锐祥TMY1102M是特锐祥SMD-Y1普通系列，耐电压400VAC，容值2PF-2200PF，封装规格为7854。
特锐祥TMY1102M是塑料封装的L管脚贴片，并通过UL认证、CQC认证、ENEC认证、KC认证。具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。
应用案例汇总
据充电头网了解，特锐祥的贴片Y电容已经被威源新能源、安克、安能科技、Aohi、海陆通、傲基、倍思、贝尔金、酷科、宜丽客、古石科技、华科生、安福瑞、机乐堂、爱兰博、联想、麦多多、小米、努比亚、鹏远晟、尚巡、绿联、雷柏、罗马仕、意象、征拓等数十款知名品牌的多个产品采用，性能获得客户一致认可。
以下排序不分排名先后，按首字母排序
AMMOD威源新能
威源新能30W充电器
威源新能推出的30W超薄氮化镓充电器采用白色外壳，自带折叠插脚，非常便于携带。充电器外壳设有白色指示灯，可随亮度变化指示充电器的输出状态，了解设备的充电情况。USB-C口支持20V输出，可为笔记本充电，同时具备PPS快充，满足安卓和苹果手机快充需求。

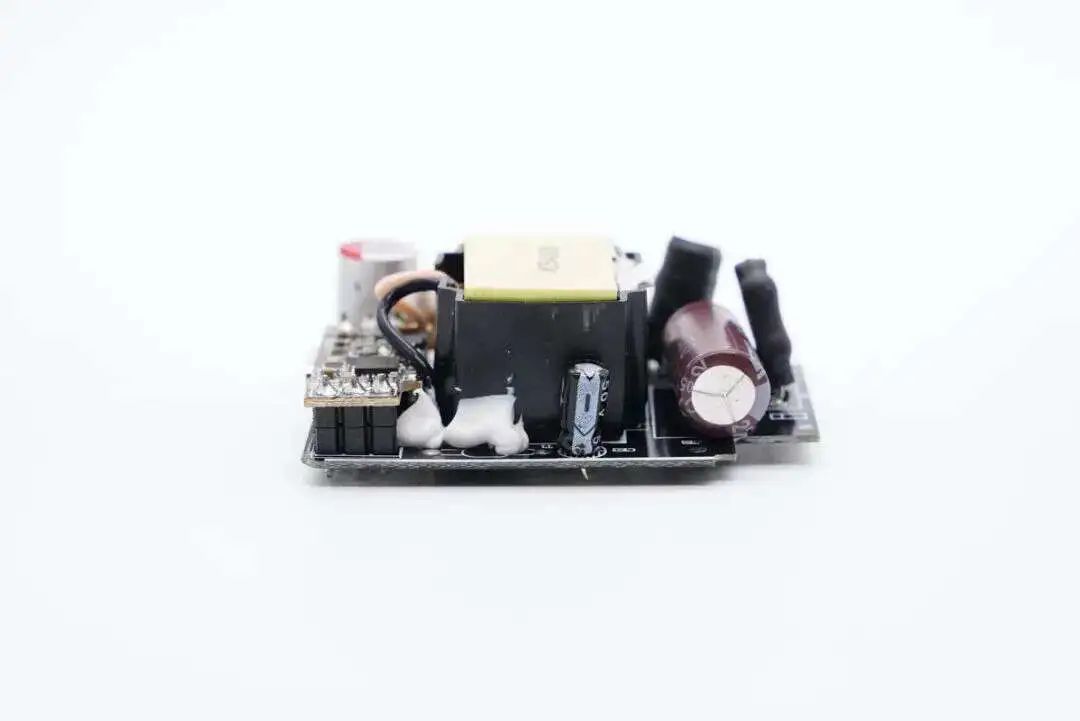

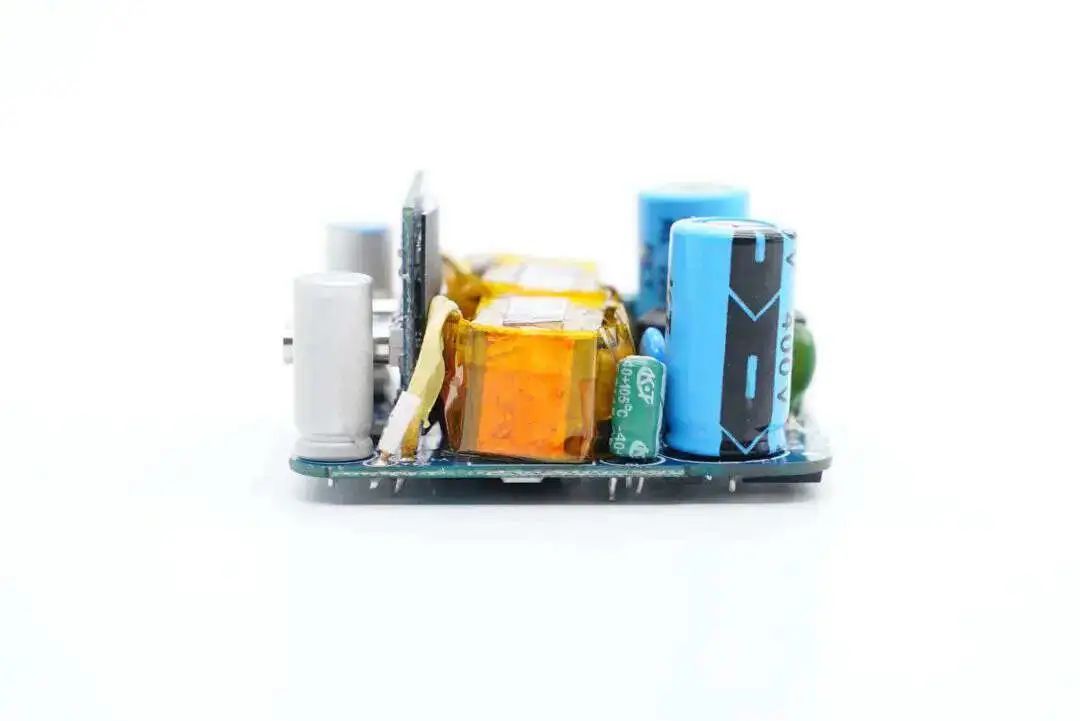

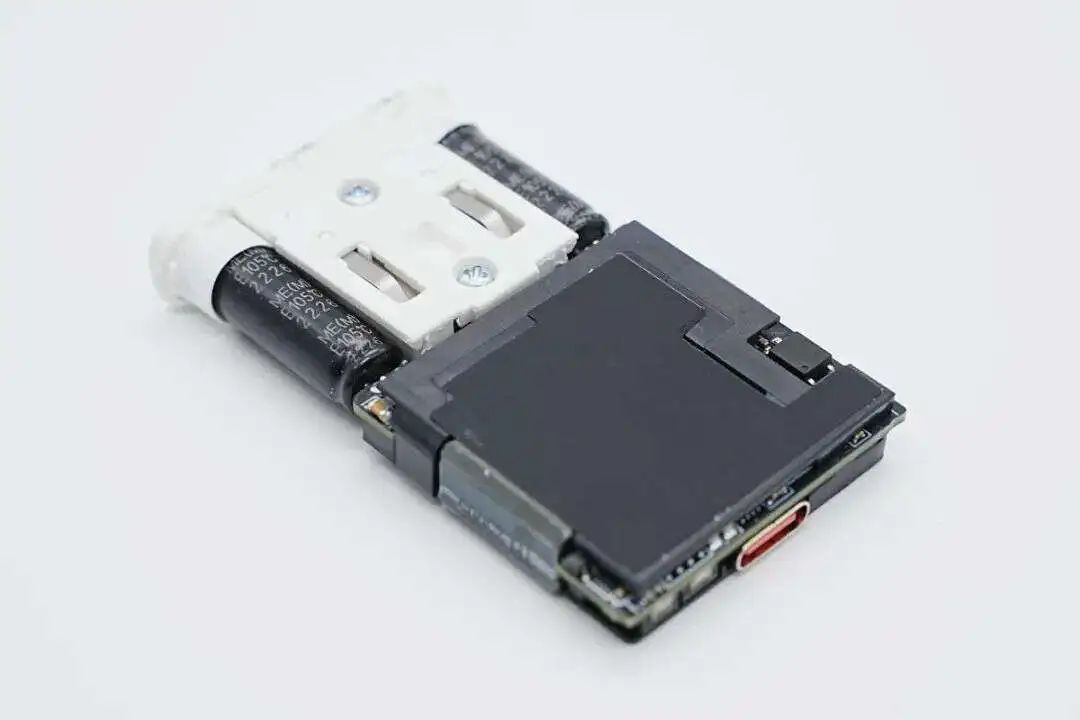

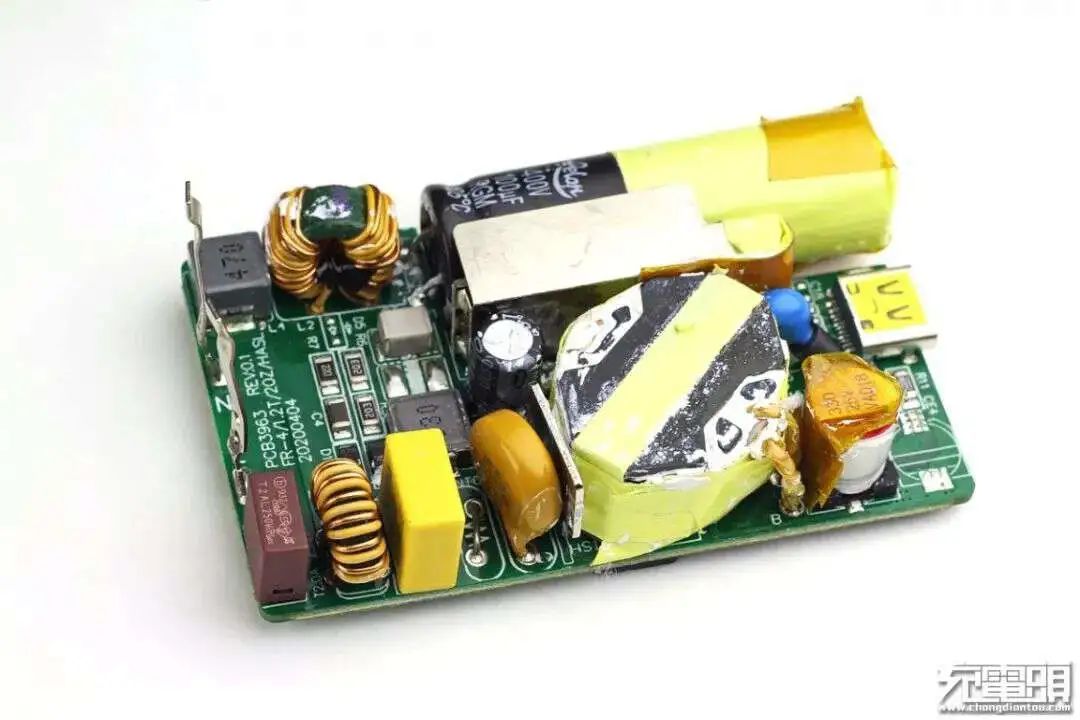

这款充电器采用单张PCB设计，元器件穿插布局，降低整体厚度。内置平面变压器，配合PCB镂空，进一步降低厚度。采用了业内知名厂商南芯半导体的SC3056+SC3503+SC2151A全套氮化镓快充方案，贴片Y电容来特锐祥TMY1102M，应用案例非常多，可见是得到了市场的充分验证，整体用料与做工扎实可靠。
相关阅读：
ANKER安克

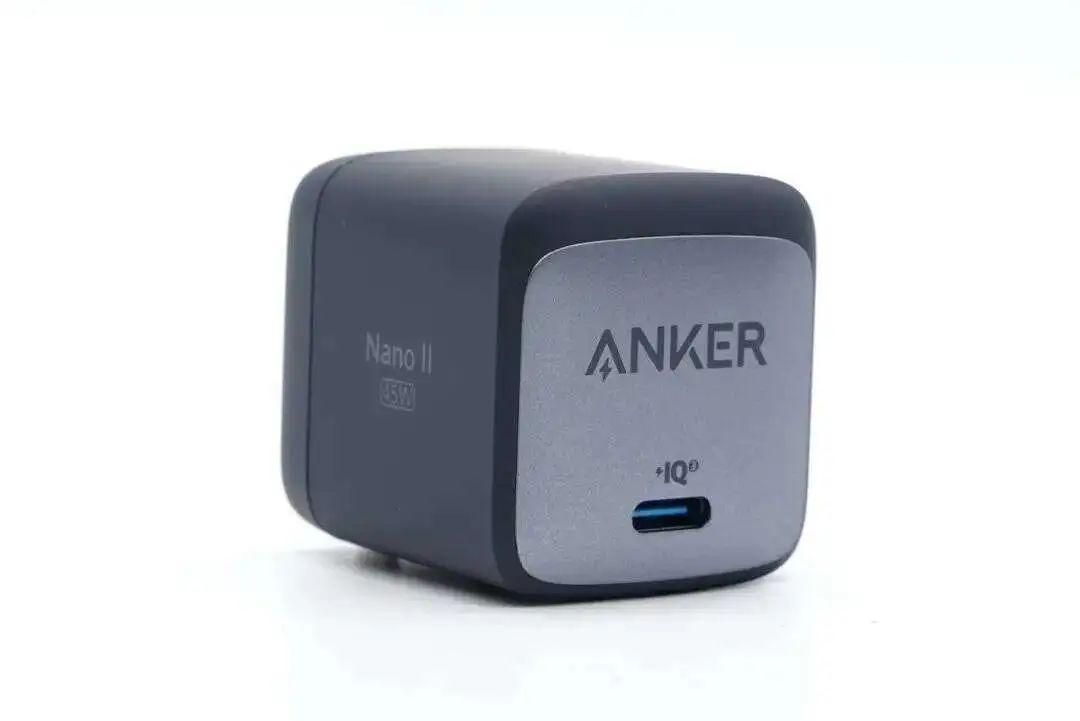

安克45W氮化镓超能充
从45W超能充开始，充电器配备可折叠插脚，产品更具便携性，适合携带外出出差。产品依旧支持QC、PD和PPS快充协议，具备3.3-16V3A和3.3-21V2.25A两组PPS电压档位，满足手机、品牌以及部分笔电快充需求。
充电器采用PI INN3379C高集成快充方案，此外依旧采用了伟诠WT6636F协议芯片，同步整流管和输出VBUS开关管相比30W超能充的也没有改变，而是通过将主控芯片替换成INN3379C将功率提升至45W。此外采用特锐祥的贴片Y电容和中元电解电容以及永铭小体积固态电容进行输入输出滤波。
应用案例：
安克30W氮化镓充电器
安克推出的这款30W氮化镓充电器采用白色机身设计，与苹果手机自带数据线颜色搭配，更具美感。充电器采用折叠插脚设计，小巧便携。输出支持20V输出，能够为笔记本电脑充电，并且支持PPS快充，对苹果和安卓手机的快充兼容性都不错。

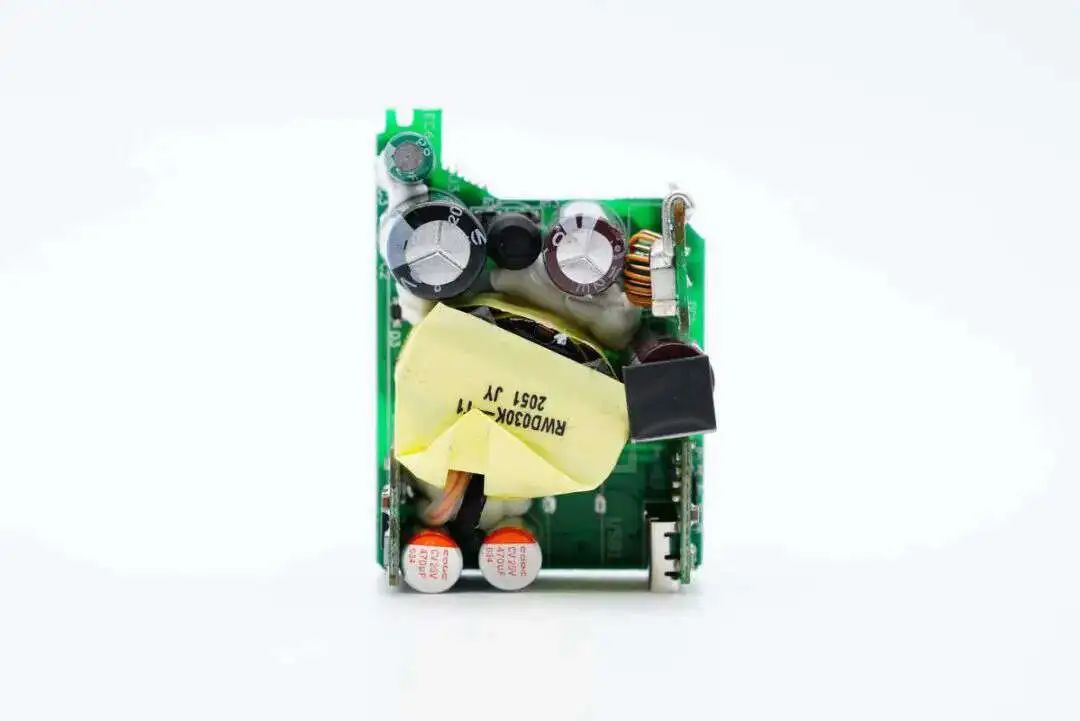

这款充电器采用三块电路板组合焊接，U型结构，内部采用绝缘支架组合成为一个整体。内部开关电源方案采用华源智信HYC3602E+HYC9012A电源方案，特锐祥的贴片Y电容，分别集成高压氮化镓开关管和低压同步整流管，方案集成度高，效率高，外围元件简单，满足30W快充应用。
应用案例：
安克67W氮化镓桌面插座
安克推出的这款氮化镓桌面插座具备两个USB-C接口和两个USB-A接口，其中两个USB-C接口支持67W快充，可以为笔记本电脑和手机充电，两个USB-A接口可以为不支持快充的设备充电，支持全面。插座还具有两个五孔插孔，并配备浪涌保护功能，有效确保用电安全。

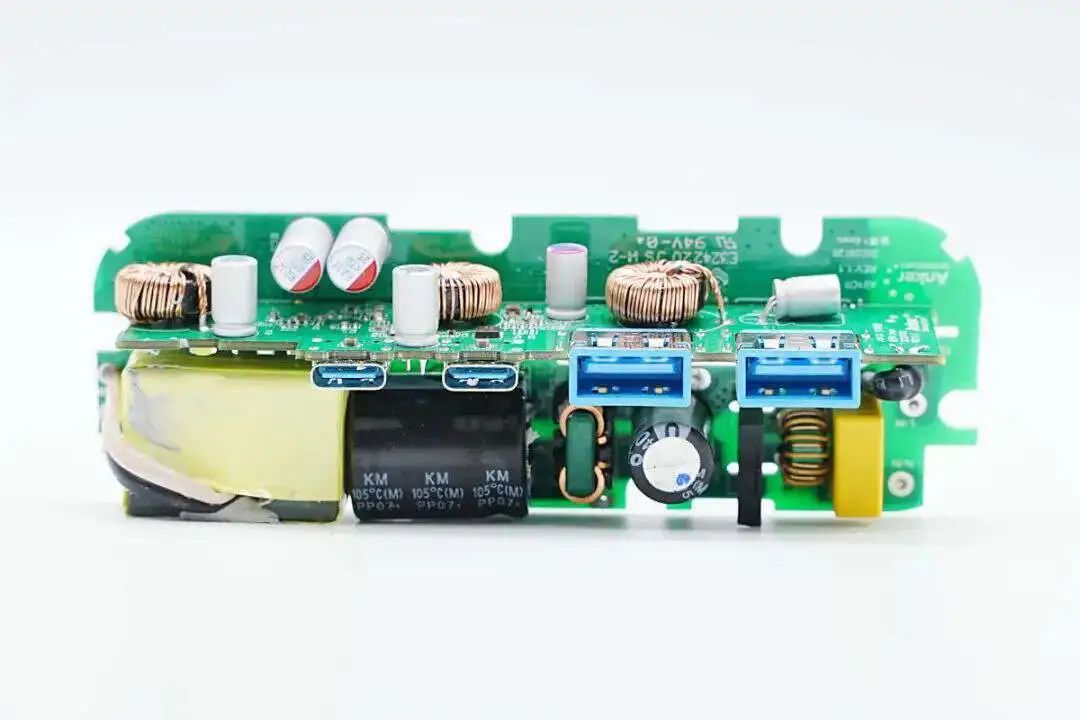

安克这款桌面插座采用了南芯的氮化镓快充方案，内置SC3057合封氮化镓芯片和SC3503同步整流控制器，组成固定电压输出的开关电源。电容采用特锐祥的贴片Y电容TMY1102M，输出采用两颗智融SW3516H进行降压和协议控制，USB-A接口采用硅动力SP1289EF进行降压输出。
应用案例：
ANNEXE安能科技
安能科技迷你30W氮化镓充电器
安能科技这款30W氮化镓充电器非常小巧轻便，白色哑光外壳，不易磨损，同时手感也不错。充电器为单USB-C接口设计，输出具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位，同时支持PPS快充，快充支持全面。

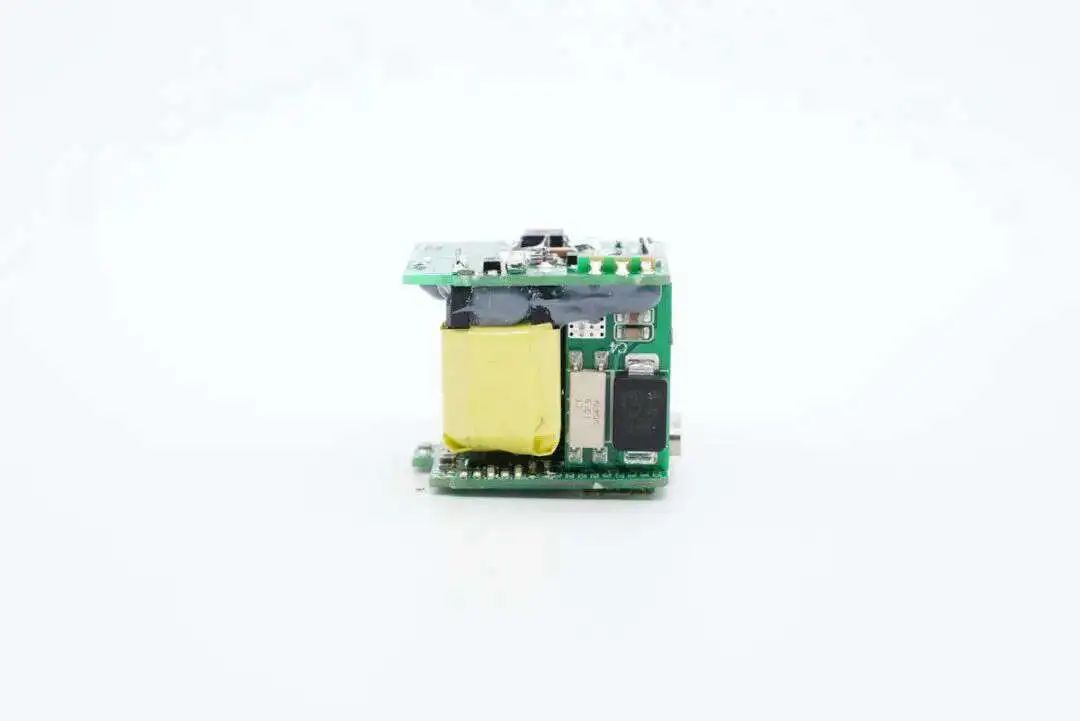

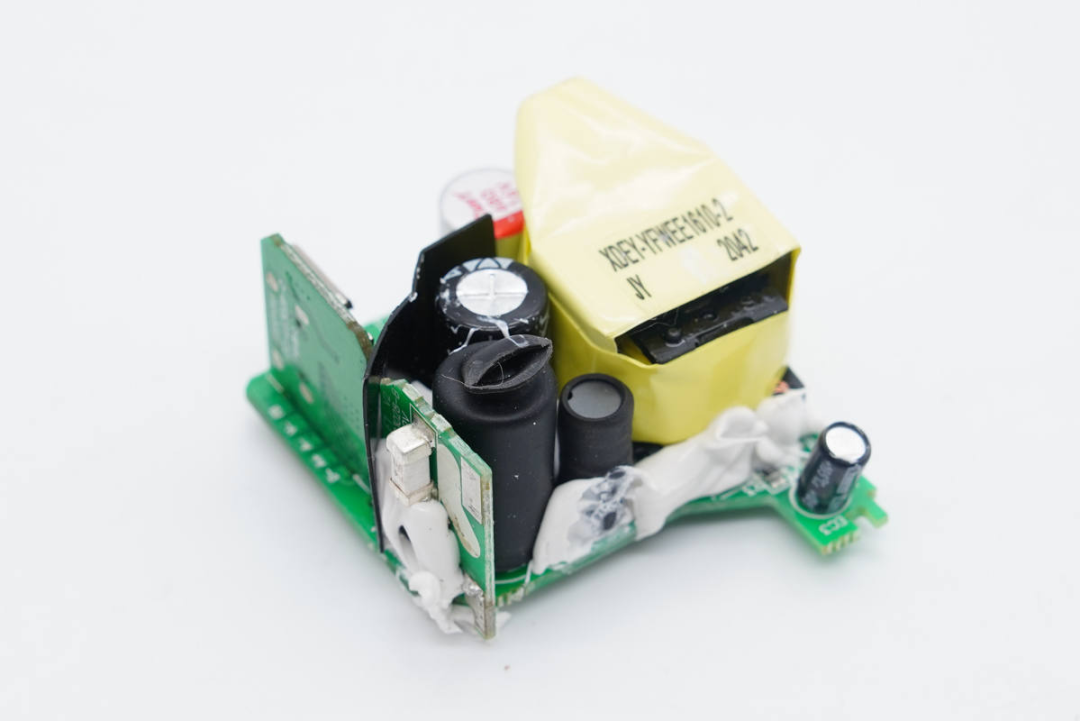

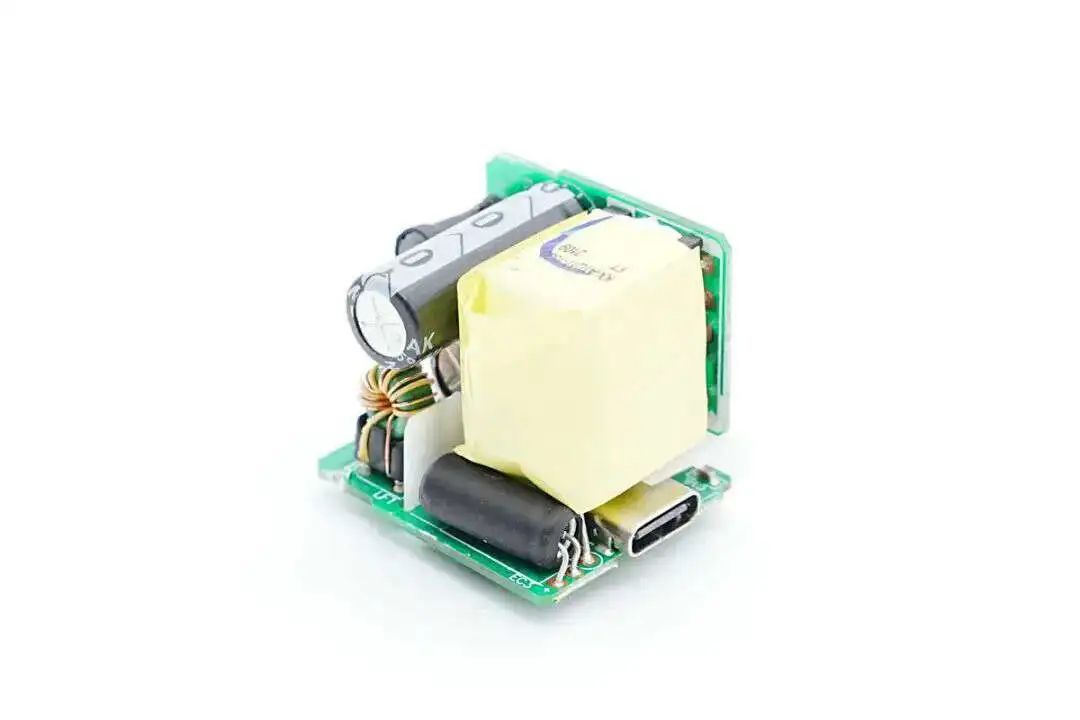

这款充电器采用两块PCB组合焊接，L型结构内部布置滤波电容及变压器、特锐祥的贴片Y电容TMY1102M等元件，输入输出电容缠绕胶带绝缘。内部采用Elevation推出的氮化镓合封芯片，具备高集成度和精简的外围，并具有极低的待机功耗。
应用案例：
Aohi

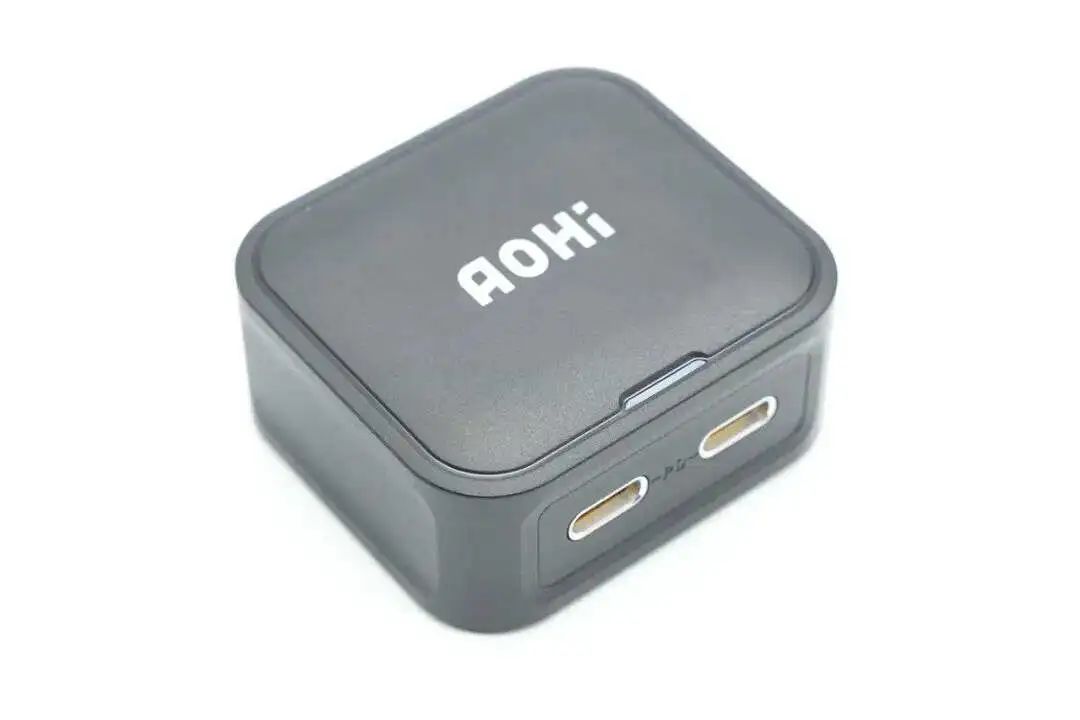

Aohi 40W双C口充电器
Aohi 40W双口充电器可以称得上小巧玲珑，搭配折叠插脚仅23mm的厚度非常易于携带，消除了折叠插脚携带不便以及两个充电器使用繁琐的问题。充电器支持5V3A、9V3A、12V3A、15V2.67A、20V2A五组固定电压档位以及一组3.3-11V3A PPS输出，对于主流的手机快充，都有很好的兼容性。

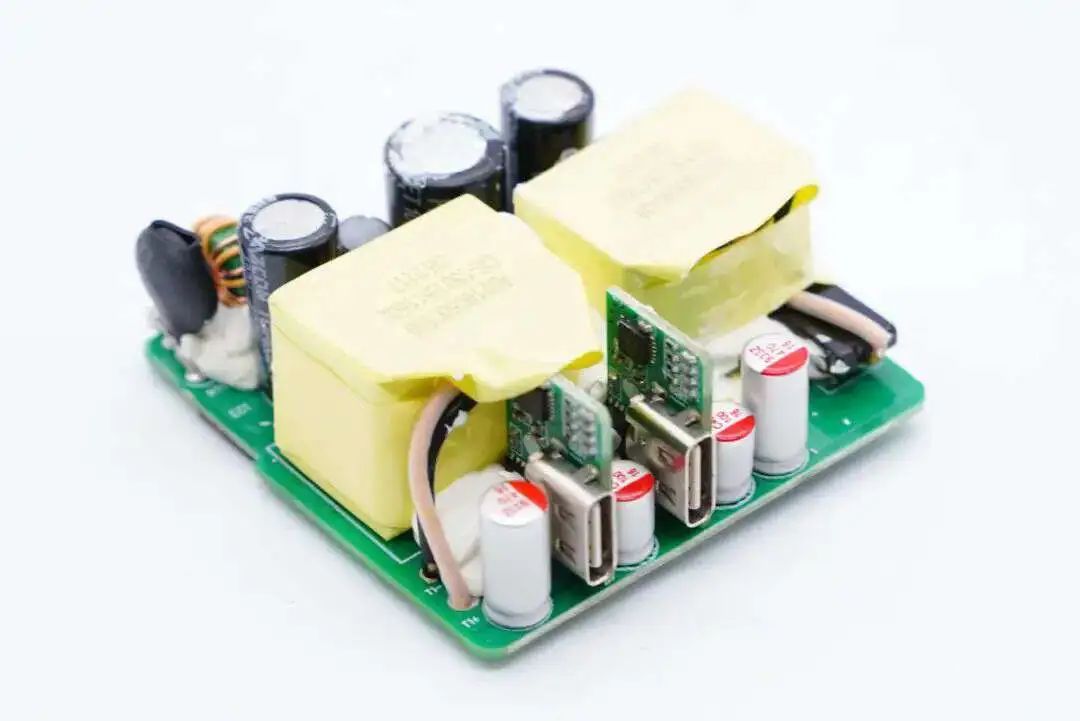

Aohi双口40W充电器内部使用特锐祥TMY1102M贴片电容和两组相同的开关电源配合英集芯IP2738双路协议芯片组成。开关电源主控采用PI INN3367C，单颗支持40W输出，降额到20W使用温升更低。两组开关电源由IP2738协议芯片控制，单口输出时两路并联提供更大功率，双口输出时每个接口都支持快充，达到理想的快充效果。
应用案例：
ARUN海陆通

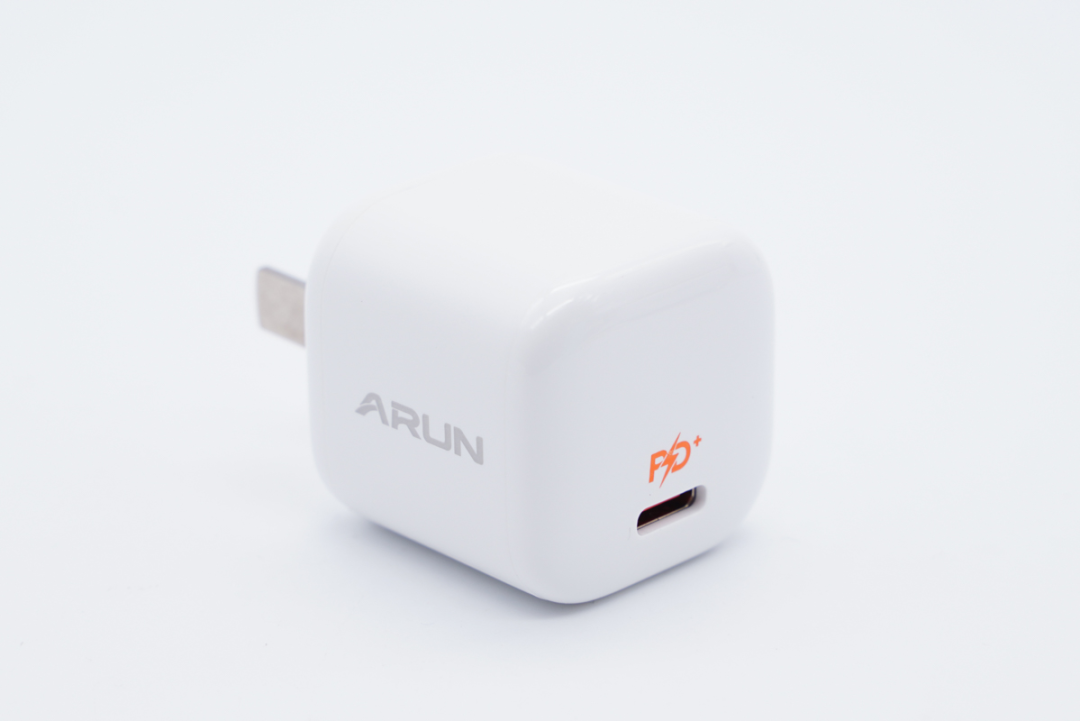

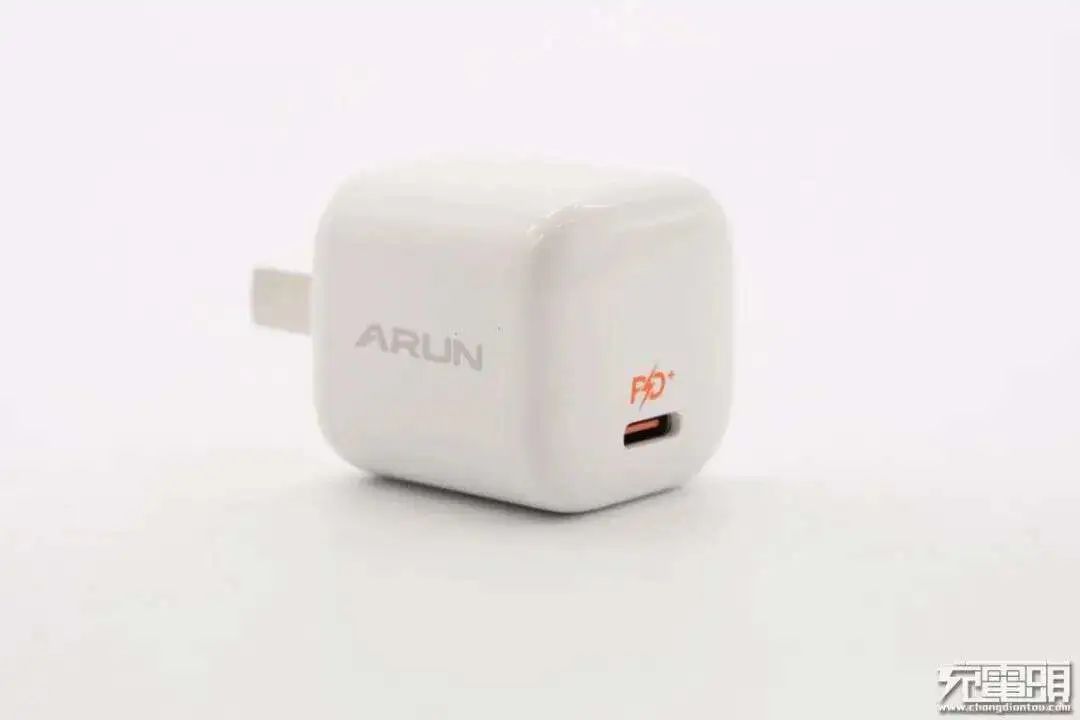

海陆通迷你20W快充

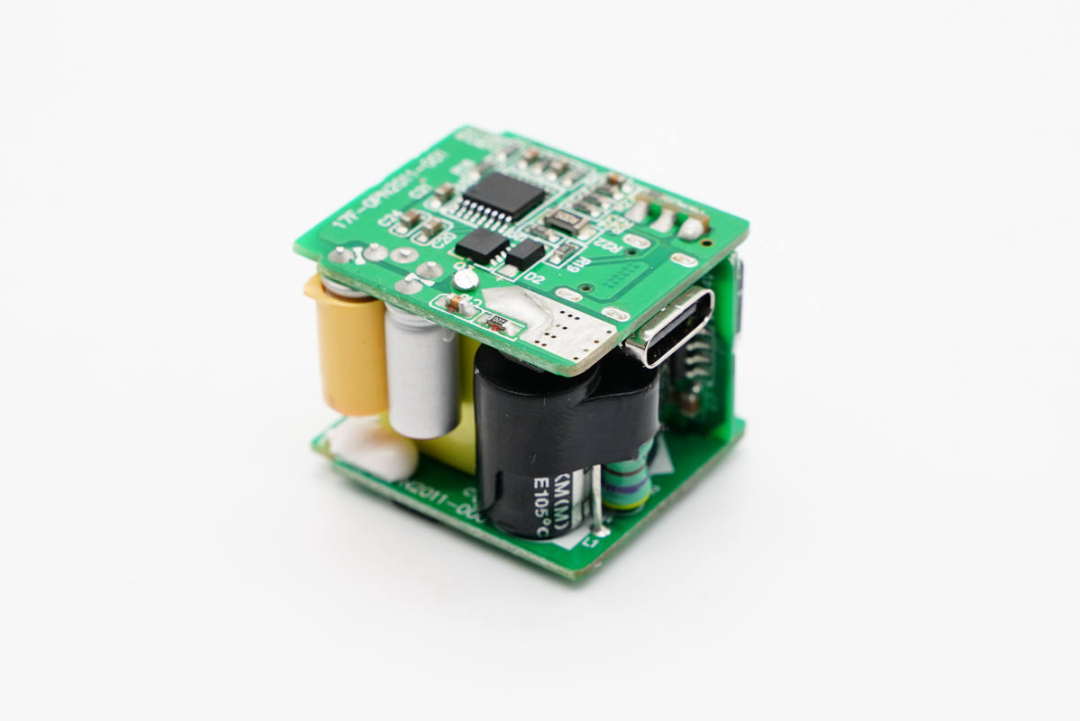

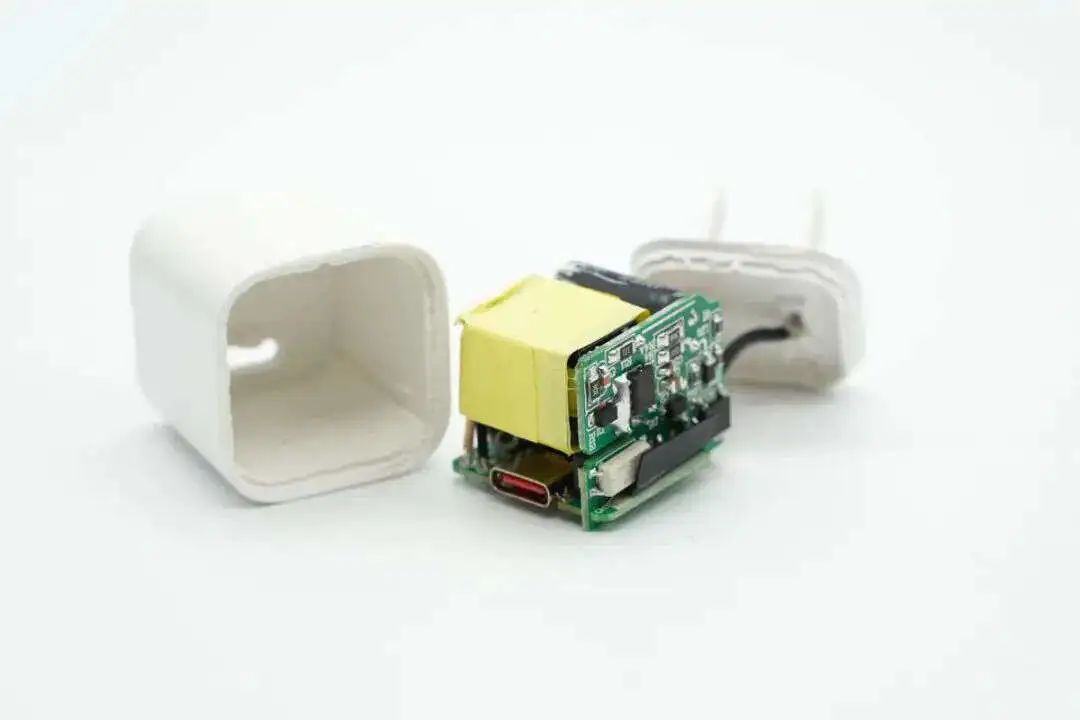

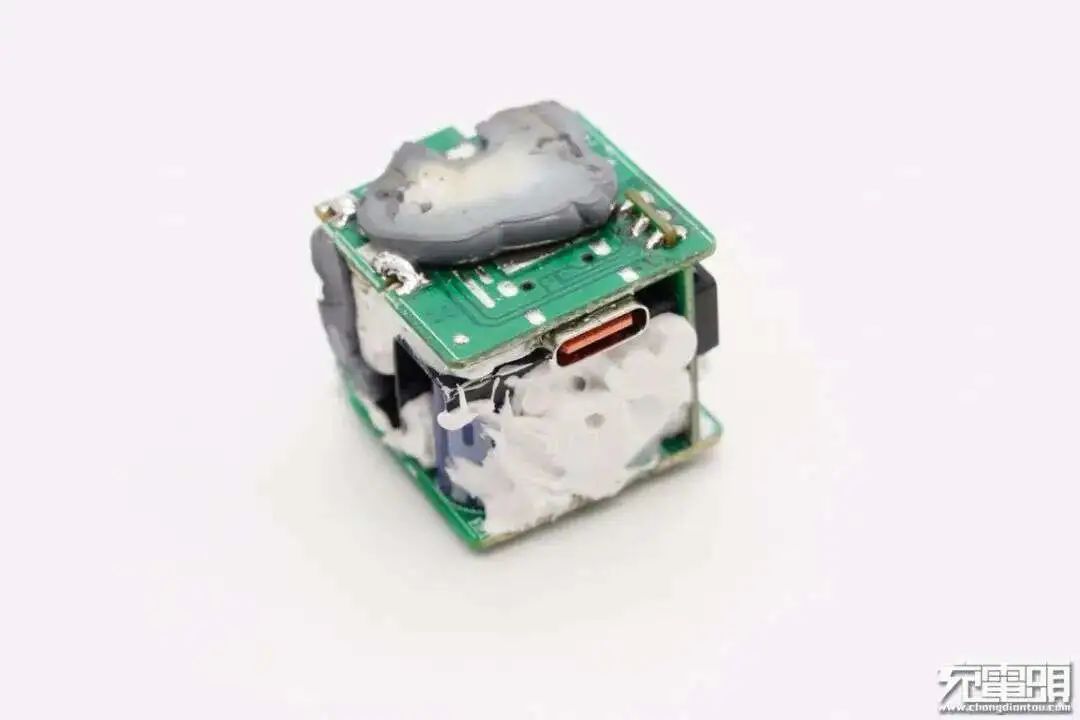

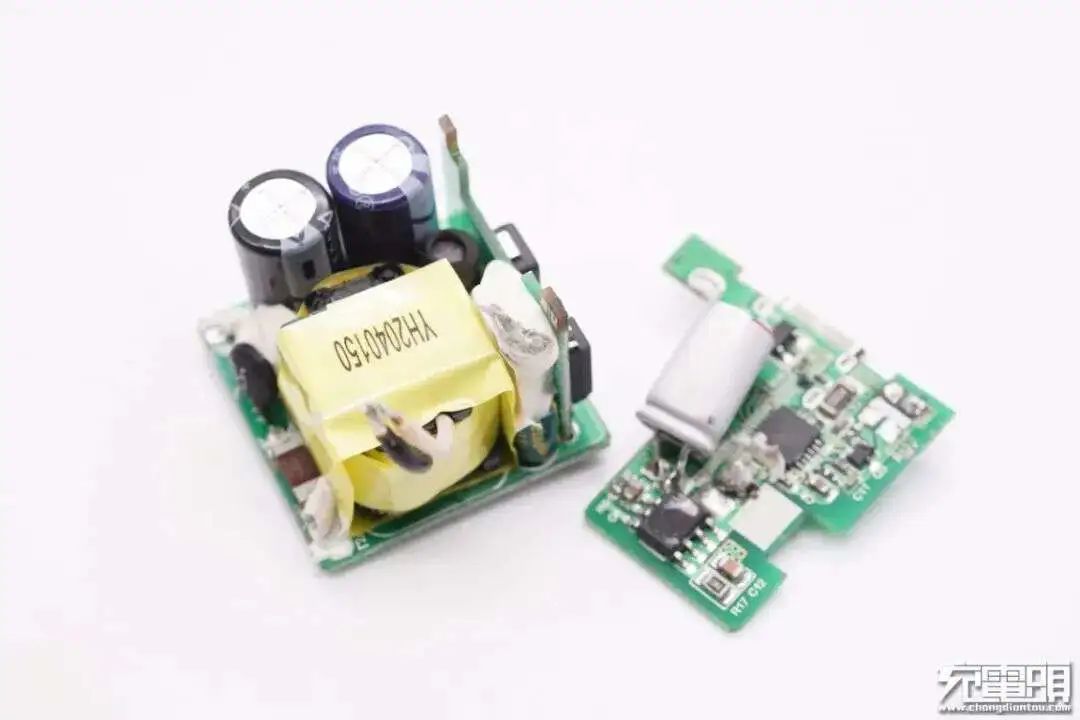

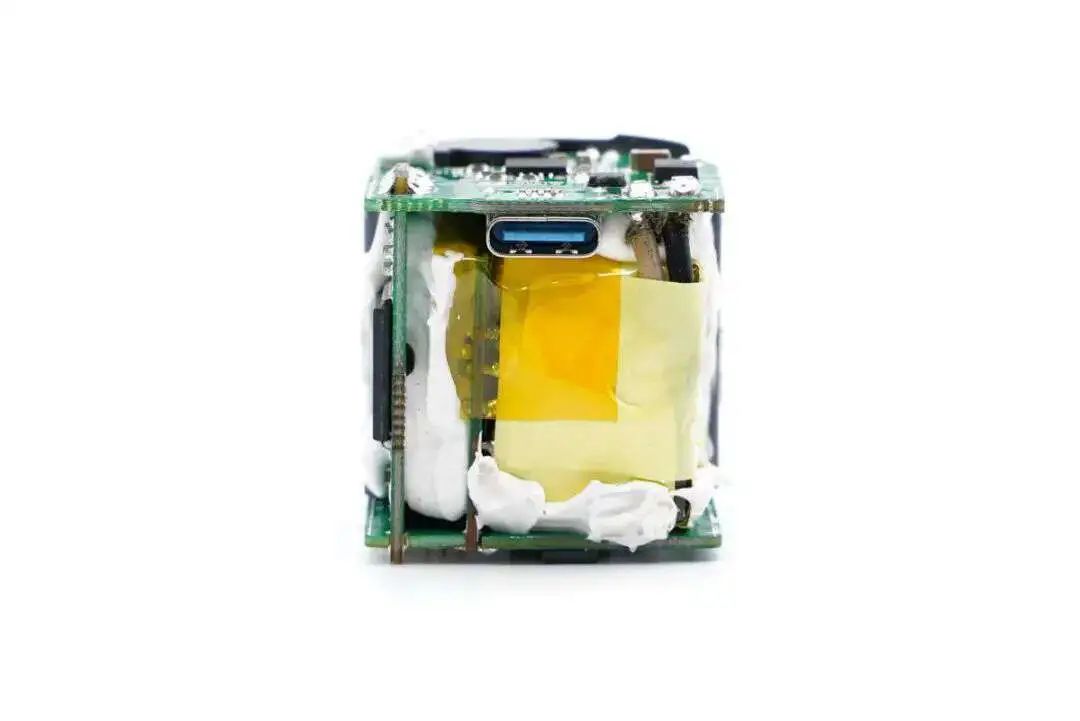

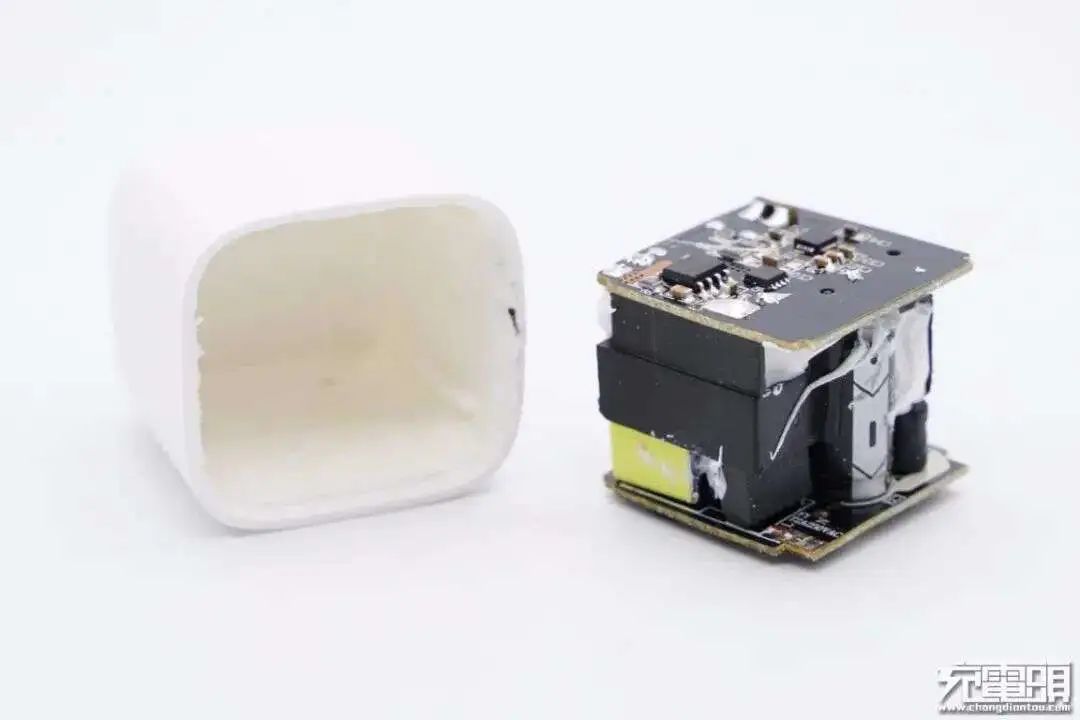

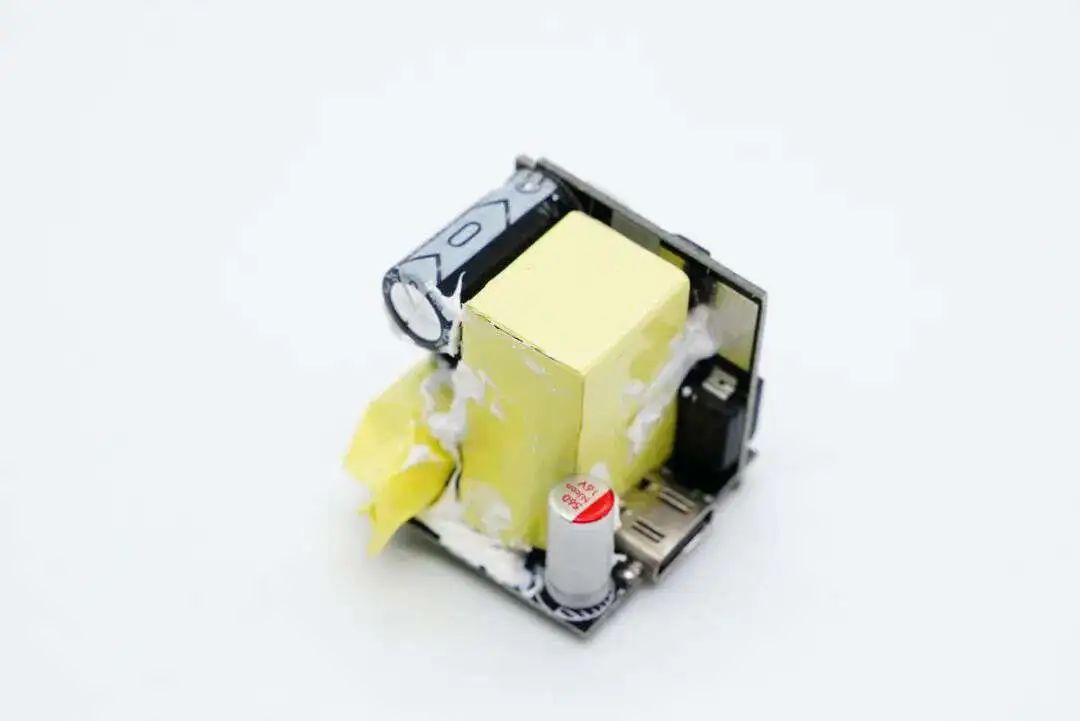

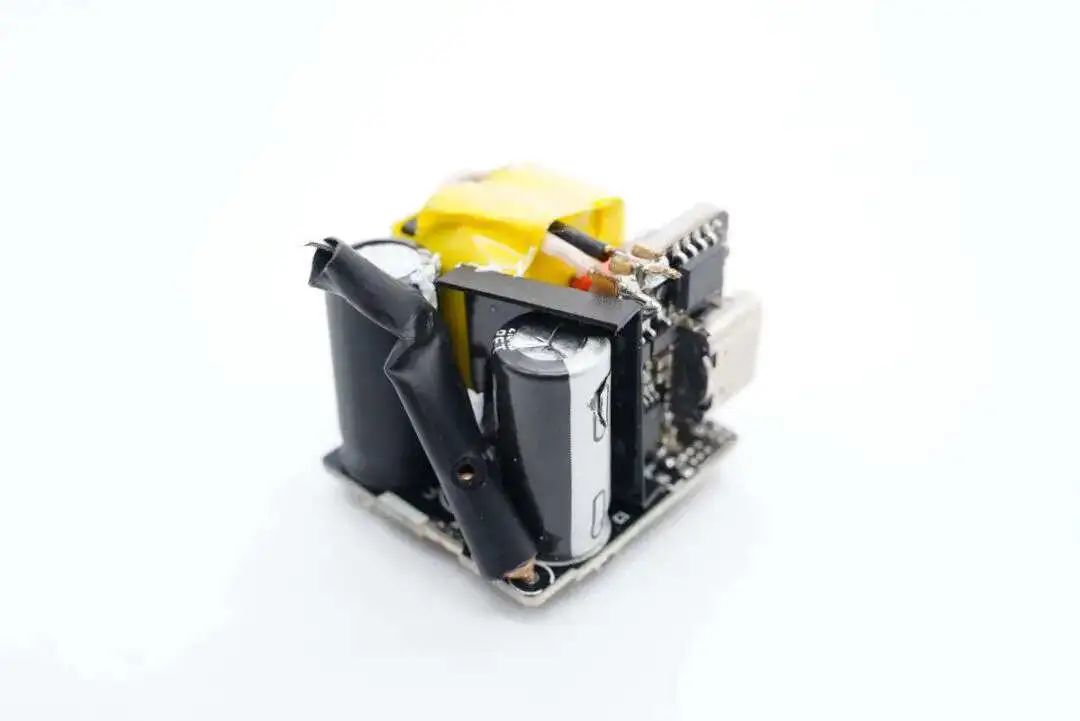

由海陆通助力量产上市的这款迷你20W快充，最终的整体尺寸做到了32*31*31mm，非常的小巧，除了内部巧妙采用堆叠结构设计外，还得益于赛能微S1109S高集成快充芯片的使用，其内置MOS管可以大大简化电路节省空间。
这款充电器的功率密度为0.65W/cm³，而传统充电器功率密度一般仅为0.3W/cm³左右，也就是说基于特锐祥TMY1102M和赛能微快充方案设计，快充在体积上缩小了一半，能够充分满足消费者对迷你级快充的需求。
应用案例：
海陆通20W充电器
海陆通20W PD快充充电器机身小巧圆润，充分满足消费者对小体积的要求同时使用上又有不错的手感，输入端配备的是主流固定式插脚。这款产品支持QC2.0/3.0、AFC、FCP和PD3.0快充协议，具备5V3A、9V2.25A、12V1.75A三组固定电压档位，可以说是专门为iPhone 12设计。

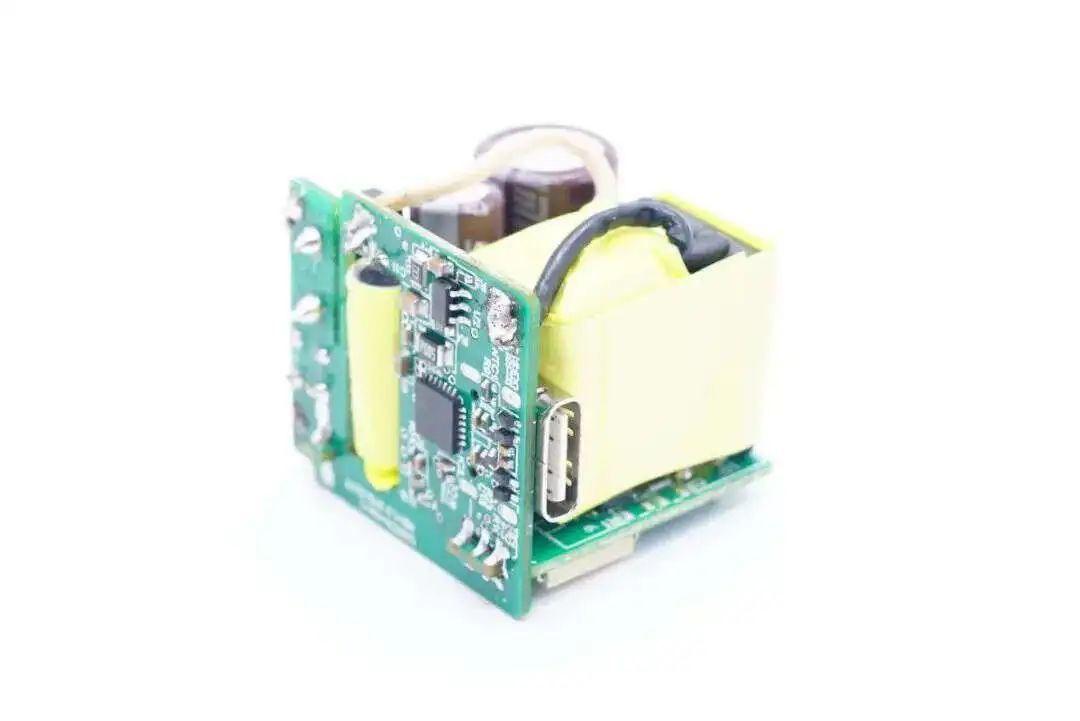

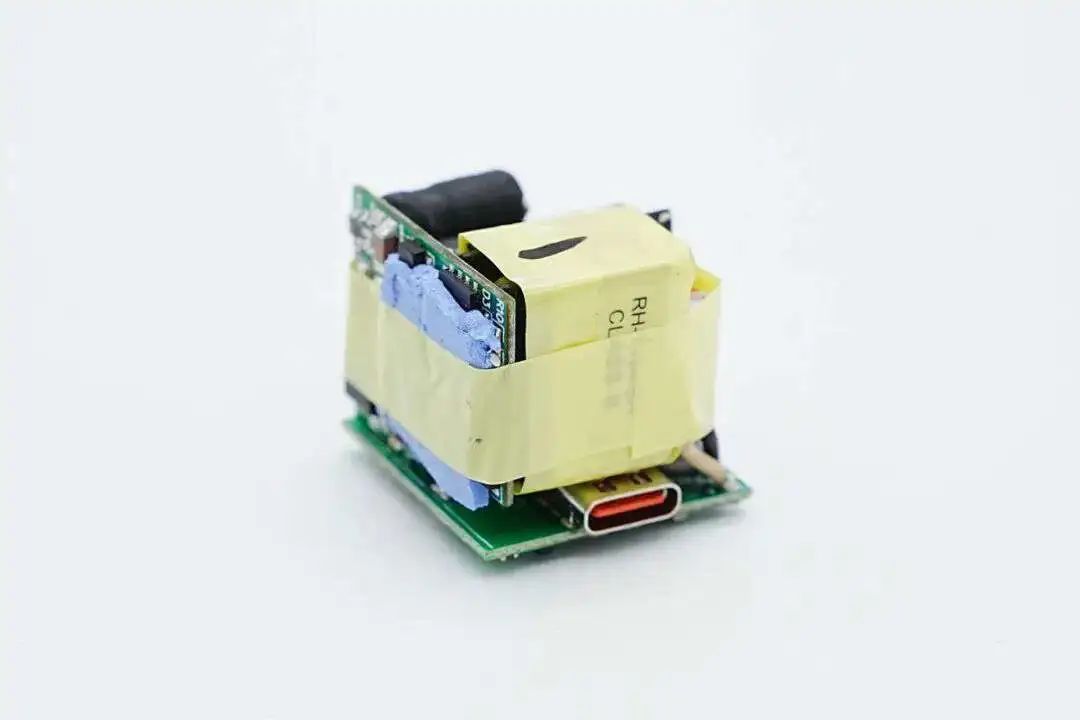

这款充电器内部采用时下热门的多块PCB板组合焊接设计，可以极大缩小充电器体积，带来非常迷你的机身。此外充电器采用特锐祥的贴片Y电容和SC2555主控芯片搭配MK91736的高集成开关电源方案，两颗芯片均内置MOS管。输出协议芯片采用云矽半导体XPD720，同样节省外围元件数量，有助于实现充电器小型化。
应用案例：
AUKEY傲基

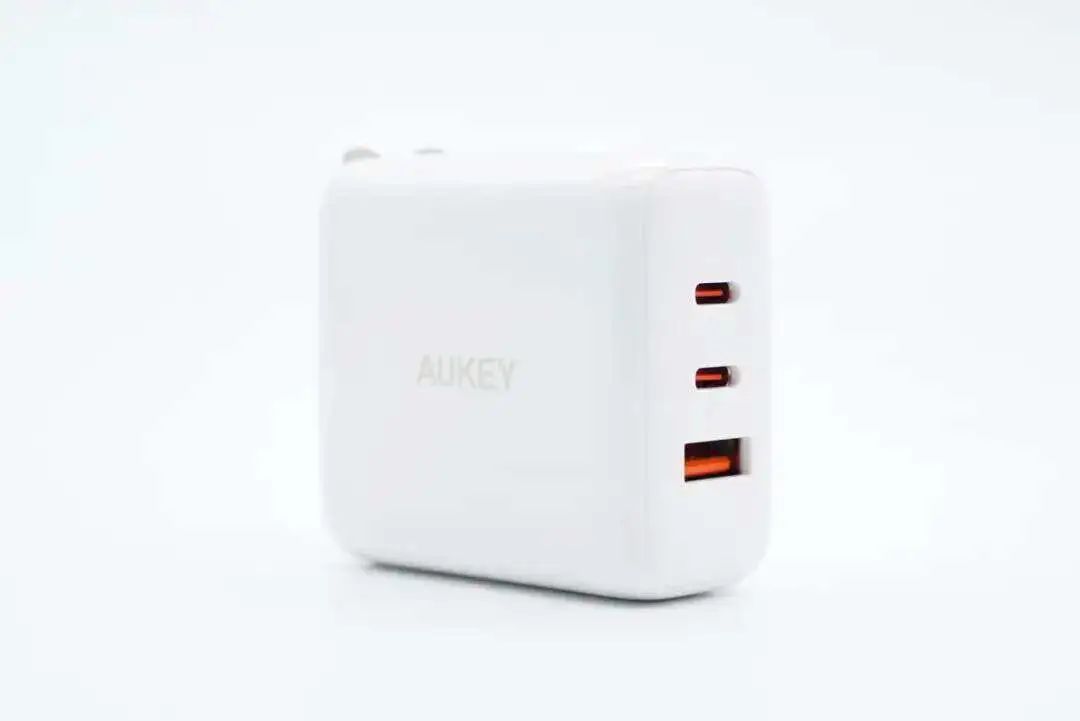

傲基65W充电器
傲基这款65W充电器腰身高光亮面处理，边角过渡圆润，使用手感好。此外搭配可折叠插脚，携带方便。配备2C1A接口兼容QC、AFC、FCP、SCP、PD0、PPS主流快充协议，支持45W+20W/18W双口同时快充策略，满足苹果、小米等各大品牌设备快充需求，适合携带外出。

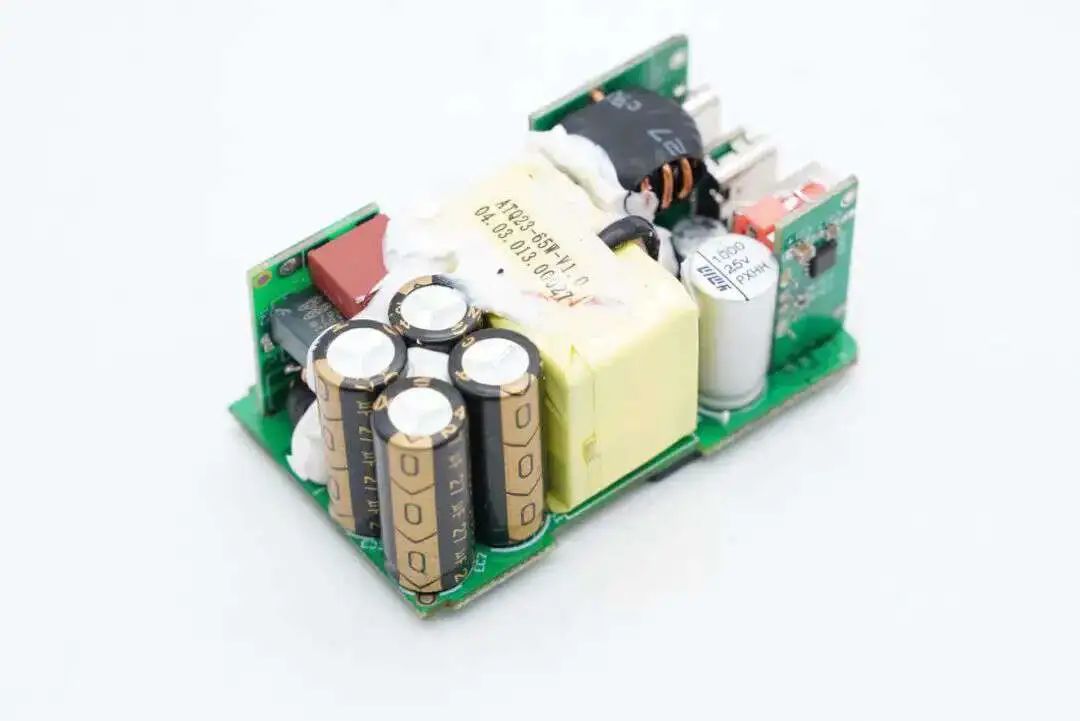

这款充电器采用必易微KP2202+KP4060氮化镓快充方案，最高工作频率可达500kHz，内置特锐祥的贴片Y电容和可驱动主流GaN开关管的驱动器，功能强悍全面。目前必易微这套方案已实现量产，可助力客户设计性能强悍且体积小巧的氮化镓快充产品，满足市场的需求。
应用案例：
Baseus倍思
倍思30W快充插线板
倍思这款氮化镓快充插线板具备两个新国标五孔插口和一个两孔插口，并且具备1C2A接口，支持30W快充输出，并支持PPS快充，对苹果和安卓手机的快充兼容性都很好，并且可以满足日常家用及办公室的用电需求，节省桌面占用，更加整洁清爽。

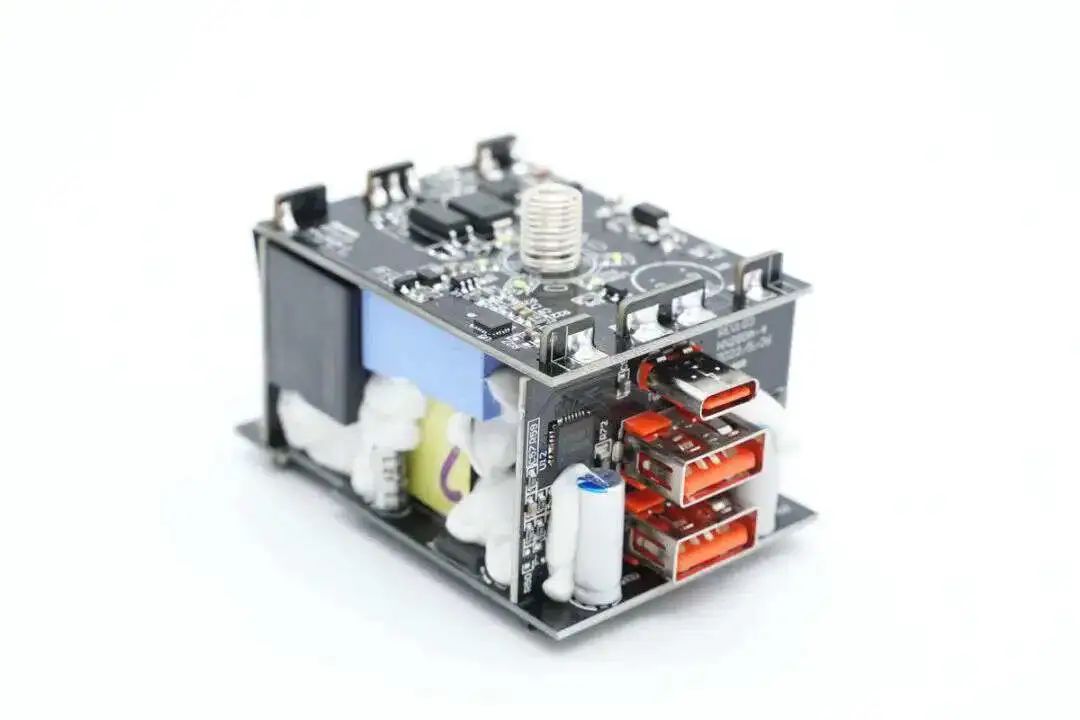

这款插线板内置了数字保护电路，能够检测交流输入过压欠压，还能检测插座的输出电流，在出现异常时自动切断电源，保证安全。插线板内置茂睿芯MK2697A主控芯片，搭配英诺赛科INN650DA04氮化镓开关管，使用特锐祥的贴片Y电容和云矽XPD977协议芯片，实现三口快充。
应用案例：
倍思双USB-C口氮化镓充电器

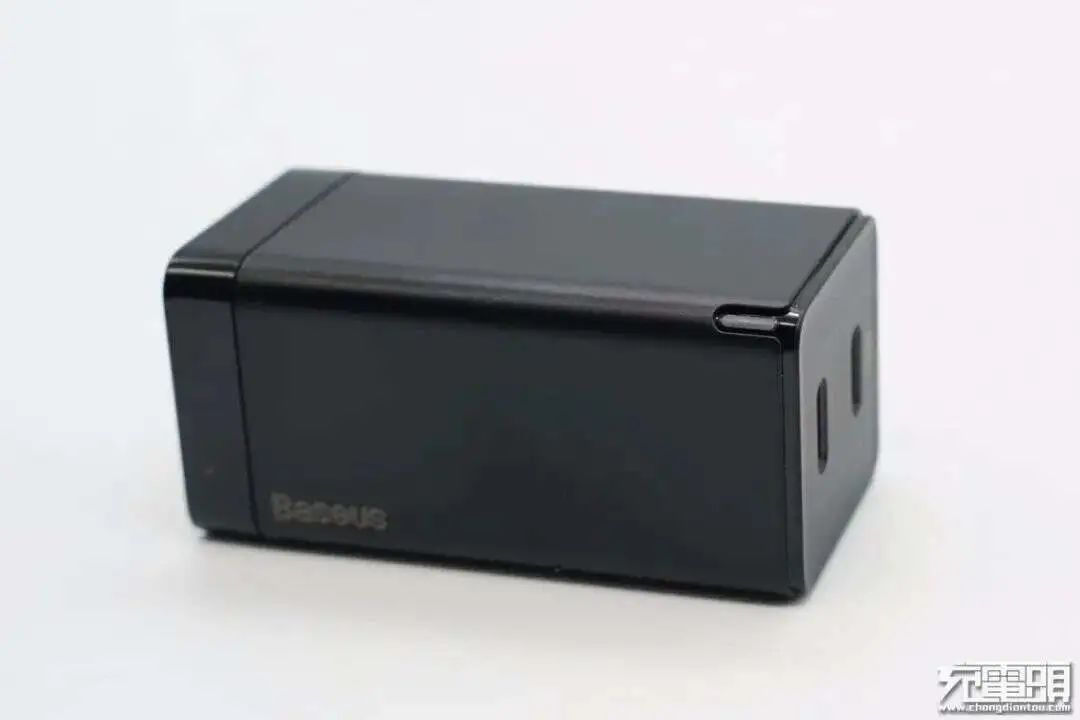

倍思45W 双C口氮化镓充电器机身修长，搭配可折叠插脚，携带方便。两个输出口均支持QC2.0/3.0、AFC、FCP、SCP、PD3.0快充，具备5/9/12/15V3A、20V2.25A和3.3-11V/5A电压档位，兼容的协议很丰富。双口支持30W+18W快充输出，可同时为两台设备充电，降低充电时间成本。
这款充电器采用了特锐祥的贴片Y电容TMY1102M，整体电路采用开关电源和两路DC-DC架构，其中开关电源部分，由PI高集成主控芯片SC1933C搭配新功率同步整流MOS，输出固定电压；然后两路均采用智融SW3510搭配锐骏MOS实现二次降压输出。两颗智融SW3510搭配一颗MCU即可实现双口盲插最大都是45W，双口30W+18W输出功率模式。
应用案例：
倍思45W氮化镓充电器
倍思45W 1A1C氮化镓充电器机身修长，搭配可折叠插脚，携带方便。1A1C输出口均支持QC2.0/3.0、AFC、FCP、SCP多个快充协议，兼容性很好；USB-C口还支持PD3.0快充，具备5/9/12/15V3A、20V2.25A和3.3-11V/3A电压档位。支持双口30W+18W快充输出，同时为两台设备充电，降低充电时间成本。
这款充电器内部使用了特锐祥TMY1102M，整体电路采用开关电源和两路DC-DC架构，其中开关电源部分，由PI高集成主控芯片SC1933C搭配新功率同步整流MOS，输出固定电压；然后两路均采用智融SW3510搭配锐骏MOS实现二次降压输出。两颗智融SW3510搭配一颗MCU即可实现单口最大都是45W，双口30W+18W输出功率模式。
应用案例：
倍思87W双模混动氮化镓快充

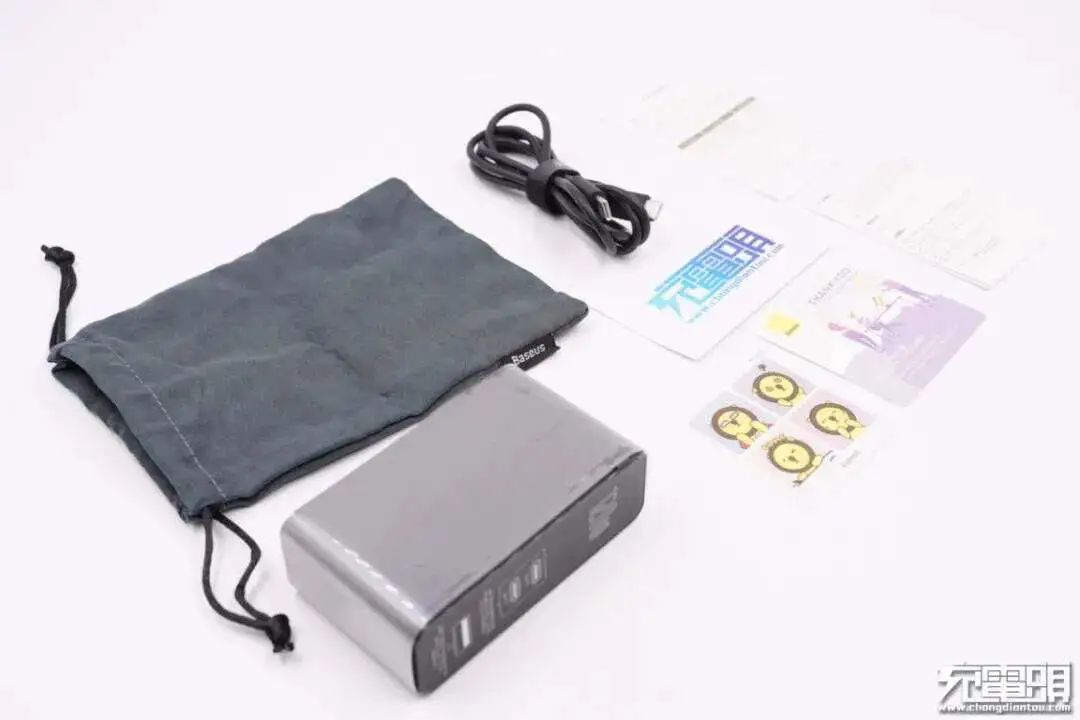

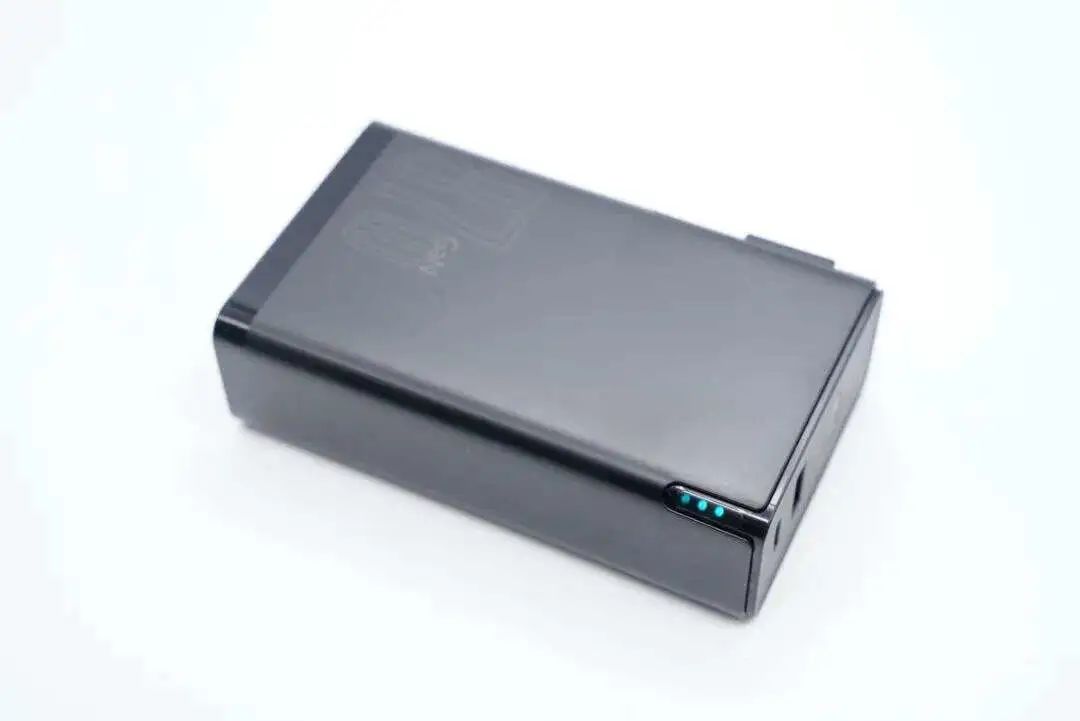

倍思此次推出的87W充电器+移动电源二合一产品属于倍思能量堆系列的第四代产品，输出功率也从第一代的15W提升到了87W；并且在充电器模式下，支持65W+22.5W双口独立快充输出，可以同时满足一台笔记本电脑和一台手机快充；在移动电源模式下，同样支持22.5W超级快充或者20W PD快充输出，并兼容多种快充协议，使用起来非常方便，尤其适合出差旅游等应用场景。

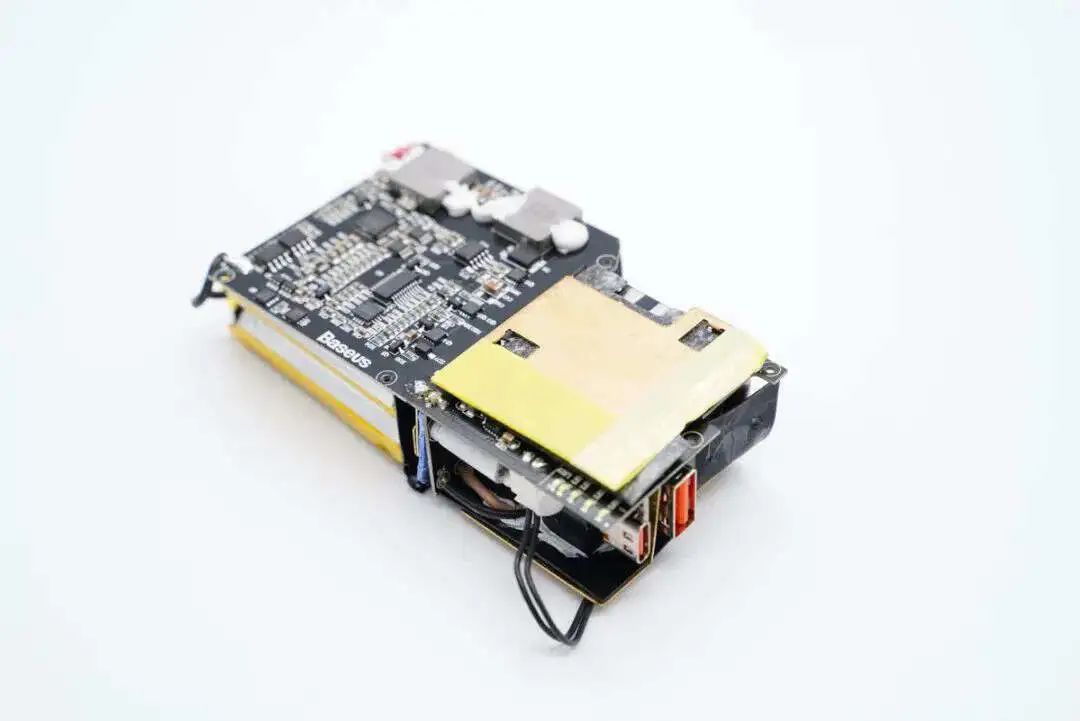

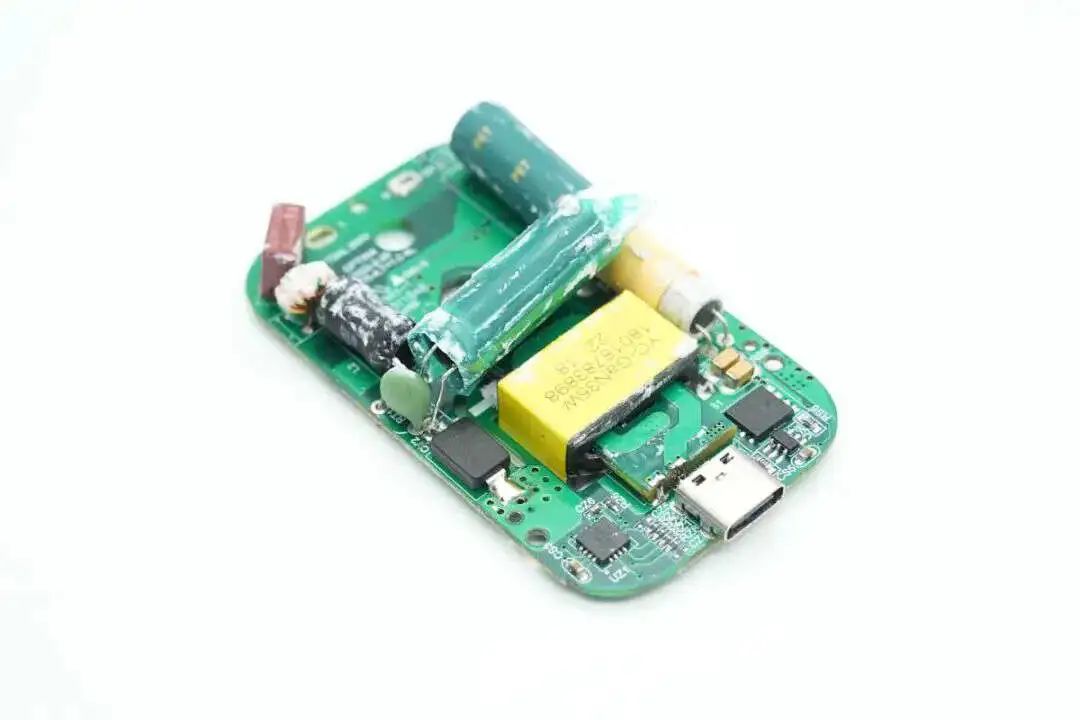

倍思这款87W能量堆内部主要由充电器和充电宝两部分组成，其中充电器的AC-DC电源部分基于高频QR反激拓扑架构开发，并采用了纳微的GaNFast氮化镓功率芯片，协议方面由智融SW2303控制。移动电源部分采用智融SW6206主控芯片，最大可实现22.5W快充输出，并且能够支持USB PD等多种主流快充协议，贴片电容使用来自四川的特锐祥TMY1102M。
应用案例：
倍思100W氮化镓插座

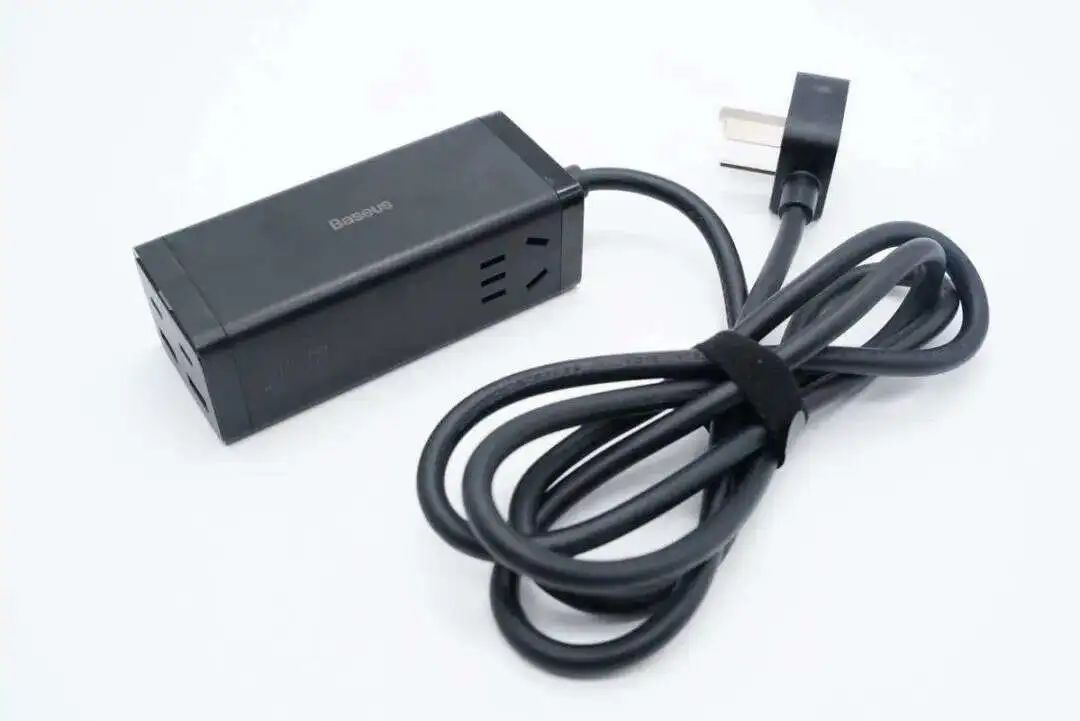

倍思100W氮化镓快充插座自带1.5米长延长线缆，满足日常扩展使用。插座两侧具备2+3交流插座，支持2500W功率，使用自带的100W USB PD快充为笔记本充电，连接一个显示器，再插一个热水壶也是极好的。

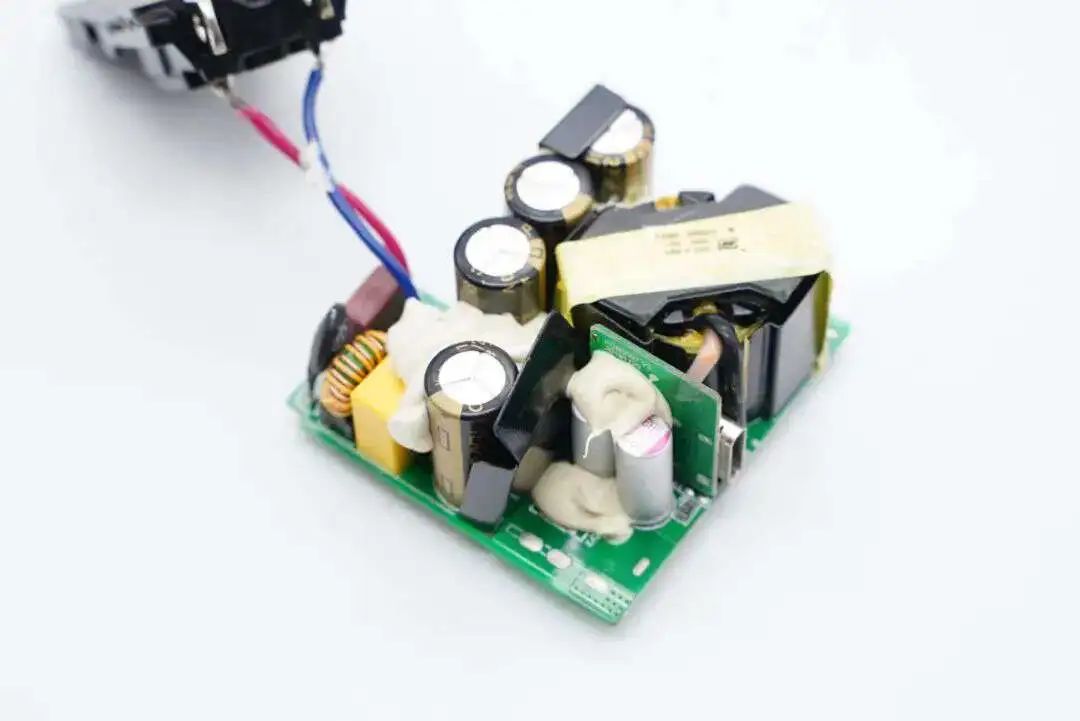

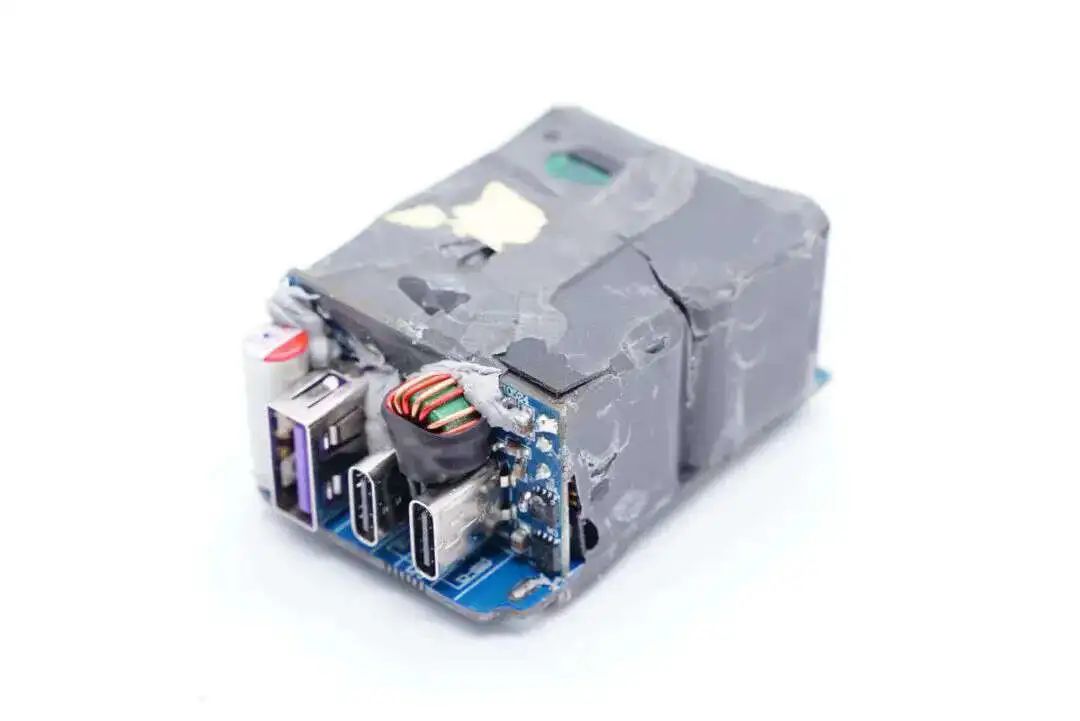

倍思插座内部快充模块采用灌胶工艺，能够增强散热性能，提升耐候性的同时提升保护性能，有效避免插线板在使用过程中中不慎跌落损坏，更加经久耐用。插座内部使用特锐祥TMY1102M和快充模块使用恩智浦TEA2016AAT+TEA1995 PFC+LLC+同步整流方案，恒压输出，由五块小板焊接组成为一个整体。
应用案例：

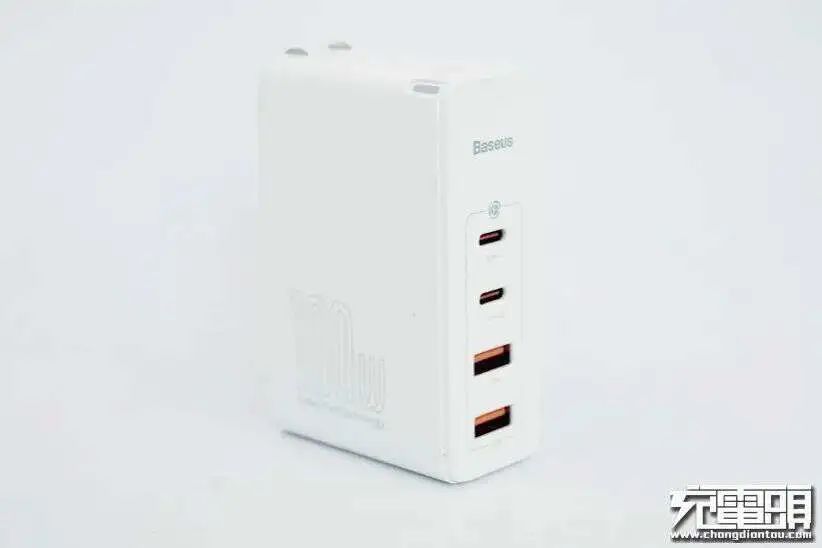

倍思100W氮化镓快充

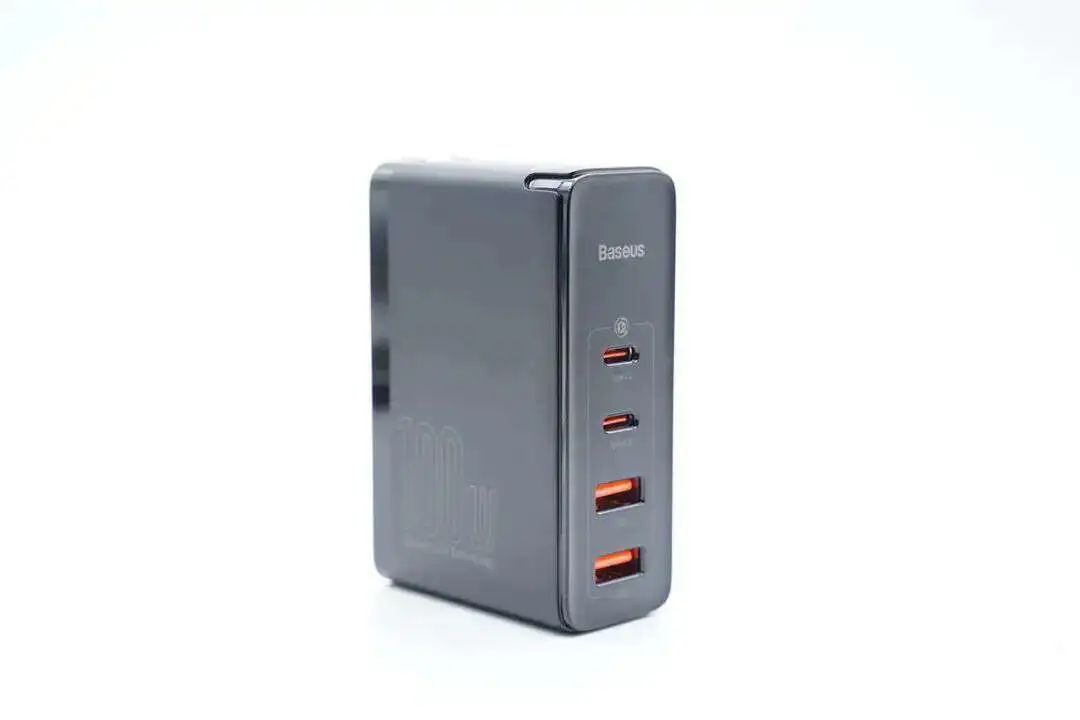

倍思这款Pro版100W氮化镓充电器拥有100W大功率、多接口、盲插、多设备同时快充、全主流快充协议、便携等很多亮点，是一款兼具性能与实用性的快充产品，特别适合商务出行人员使用，满足笔电、平板、手机等设备同时充电需求。

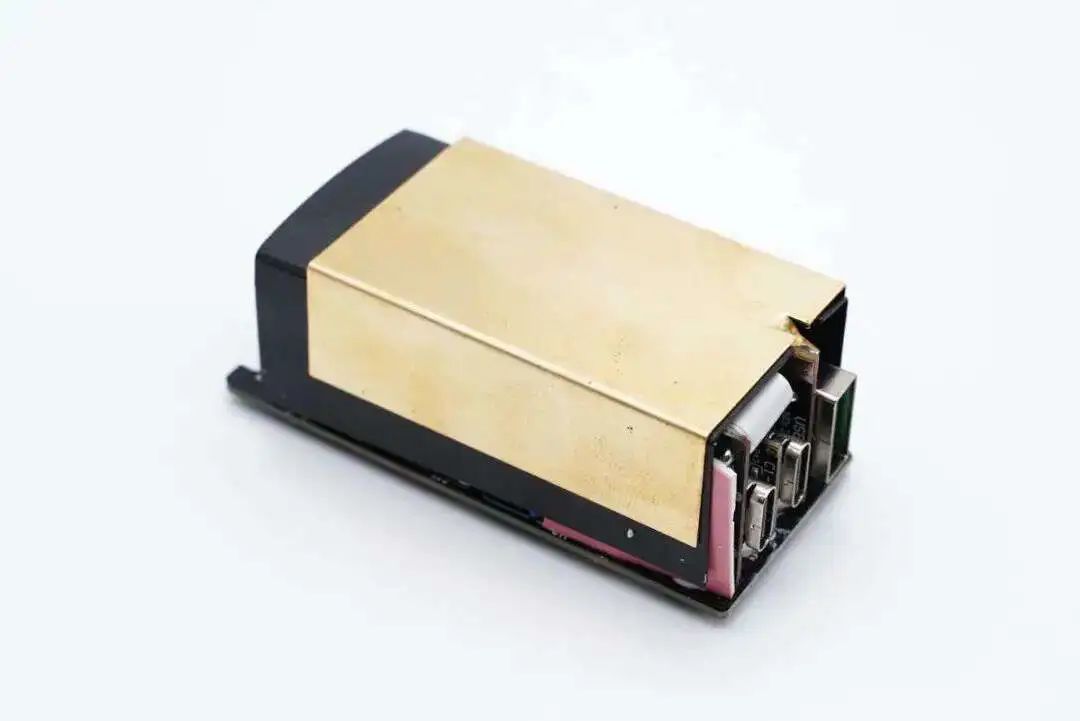

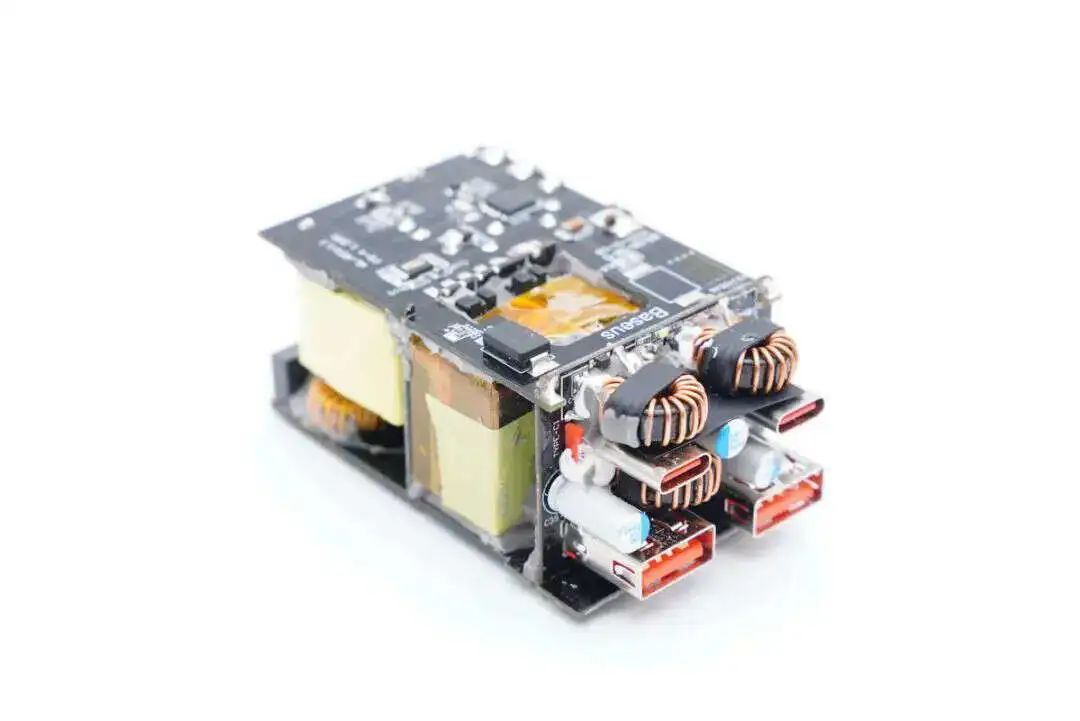

产品的性能以及内部结构用料基本上没有大的变化，电容采用的是特锐祥TMY1102M，整体上依旧是PFC+LLC开关电源以及三路DC-DC二次降压电路架构设计。只是LLC半桥采用了两颗华瑞微HRM65R380G。
应用案例：
倍思100W氮化镓充电器
倍思这款Pro版100W氮化镓充电器延续扁平修长ID风格设计，配备2A2C接口，支持QC、AFC、FCP、SCP、PE2.0、PD3.0、PPS多个整流快充协议，支持5A PPS快充，整体性能以及兼容性很好。另外支持多个充电策略，满足笔记本、手机等多台设备同时快充需求。设计上配备可折叠插脚，两类接口性能上完全一致，支持功率盲插，便携便用。
这款充电器内置PFC升压电路，采用时下热门的恩智浦TEA2016AAT+TEA1995T高性能LLC架构，PFC级升压开关管采用纳微NV6125，LLC级高压开关管采用谷峰GC11N65D，特锐祥TMY1102M贴片电容，同步整流管采用维安WMB048NV6LG2，组成固定电压输出的开关电源。
应用案例：

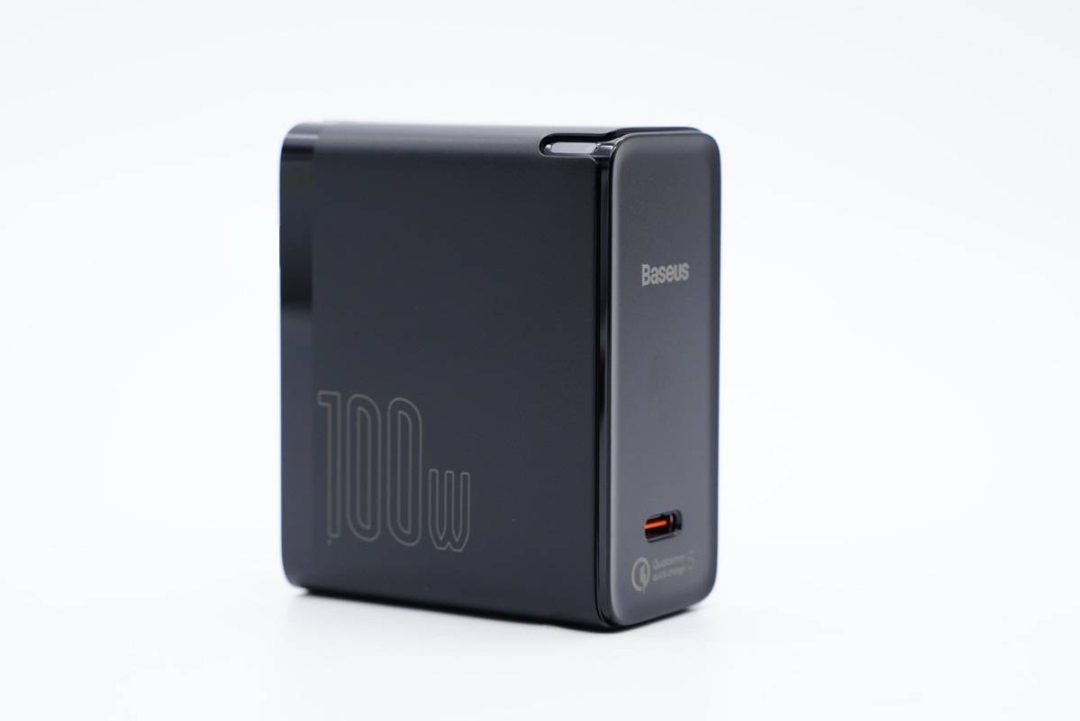

倍思QC5 100W充电器
倍思又一款100W级氮化镓快充，外观上延续了倍思此前的100W多口充外观ID设计，机身上也印有100W特殊字体，此外充电器采用可折叠插脚设计，保证了便携性。产品配备单USB-C接口，支持高通最新QC5快充，还支持QC2.0/3.0、PD3.0、PPS快充协议，具备5/9/12/15V3A、20V5A、3.3-20V5A电压档位，充分满足手机、笔电等各类设备快充需求。
PCBA模块上的元器件规划布局整齐有序，打胶，配备散热片等常规设计也没有少。此外作为一款大功率充电器，PFC升压电路也是不可少的，升压开关管采用纳微NV6125氮化镓功率芯片和特锐祥TMY1102M。
应用案例：
倍思120W氮化镓充电器
Baseus倍思这款120W氮化镓充电器造型上采用扁平修长ID风格，是全球首款120W氮化镓 (GaN）+碳化硅（SiC) 充电器，消息一出便引起业界高度关注。全协议、5A PPS以及高达120W的总输出功率，也让其成为在售氮化镓充电器中的性能王者。
充电器的PCB板正背面元器件大多注胶处理，特锐祥TMY1102M的电容也是，而且还配有隔离板和散热片，增强内部稳定性和散热性能；输入输出端电容外套绝缘管，二次滤波固态电容的设置保证输出纯净。充电器内部细节讲究，整体做工扎实。
应用案例：
belkin贝尔金
贝尔金40W双口快充充电器
贝尔金这款40W双C口快充充电器主体机身壳磨砂处理，两侧弧面过渡，配备可折叠插脚，携带方便且使用手感好。两USB-C口均支持USB PD3.0快充标准，具备5V3A、9V2.22A电压档位，主打iPhone 12 20W快充，双口同时20W快充，针对性设计非常突出。双口支持功率盲插，使用方便。

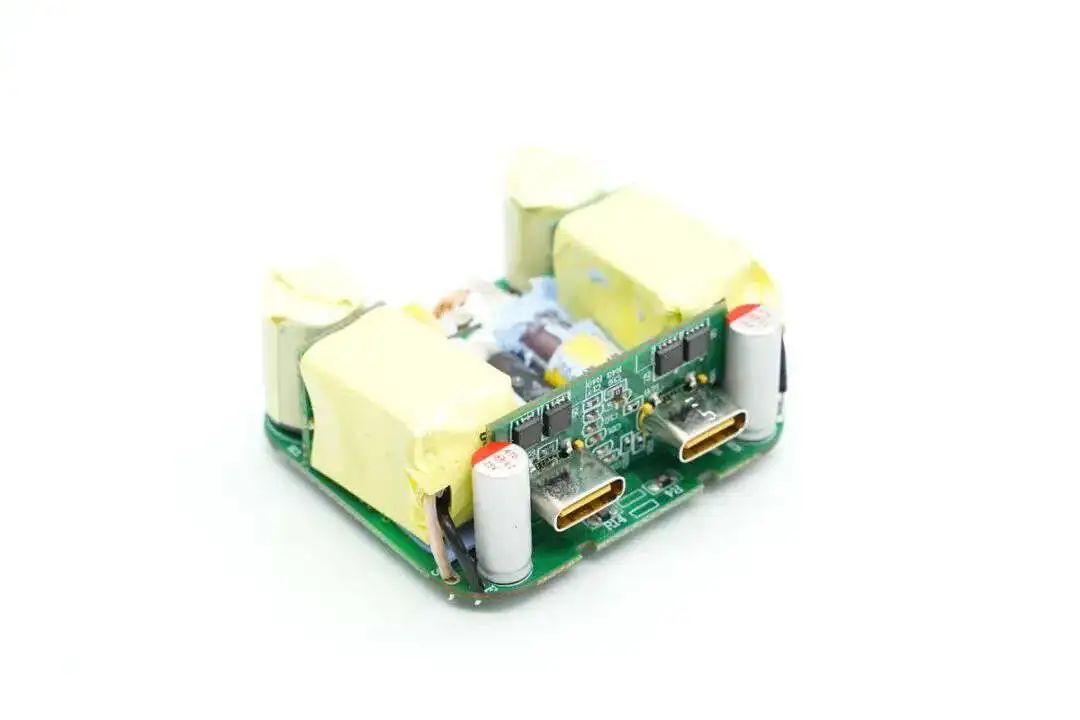

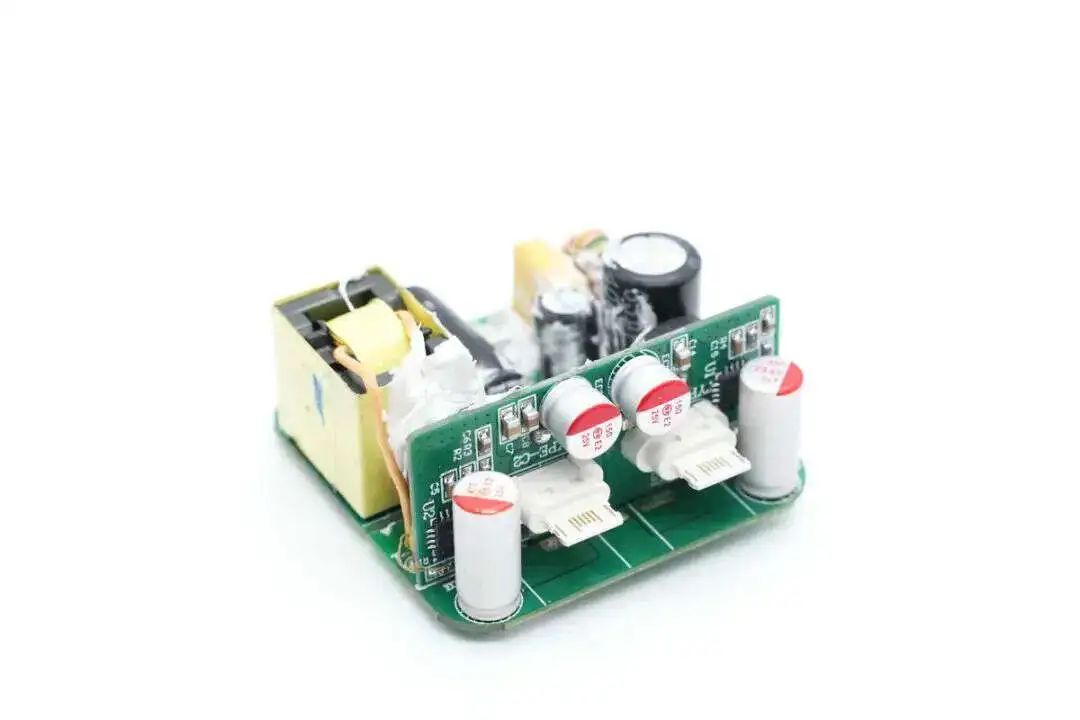

这款充电器内部使用特锐祥TMY1102M，设有两路相同的开关电源电路，另外共用输入滤波整流电路。两路开关电源电路均采用了诚芯微CX7527+CX7538B高集成方案，足见贝尔金对诚芯微快充方案的认可。
应用案例：
BPOWER辉越光电
辉越光电30W充电器
辉越光电这款30W PD快充采用1A1C双输出接口，其中USB-C口支持30W快充，支持20V输出和3.3-11V3A，3.3-16V2A两组PPS电压档位，对手机充电有良好的兼容性，同时两个接口均支持广泛的快充协议，对于传统设备的快充支持也非常好。

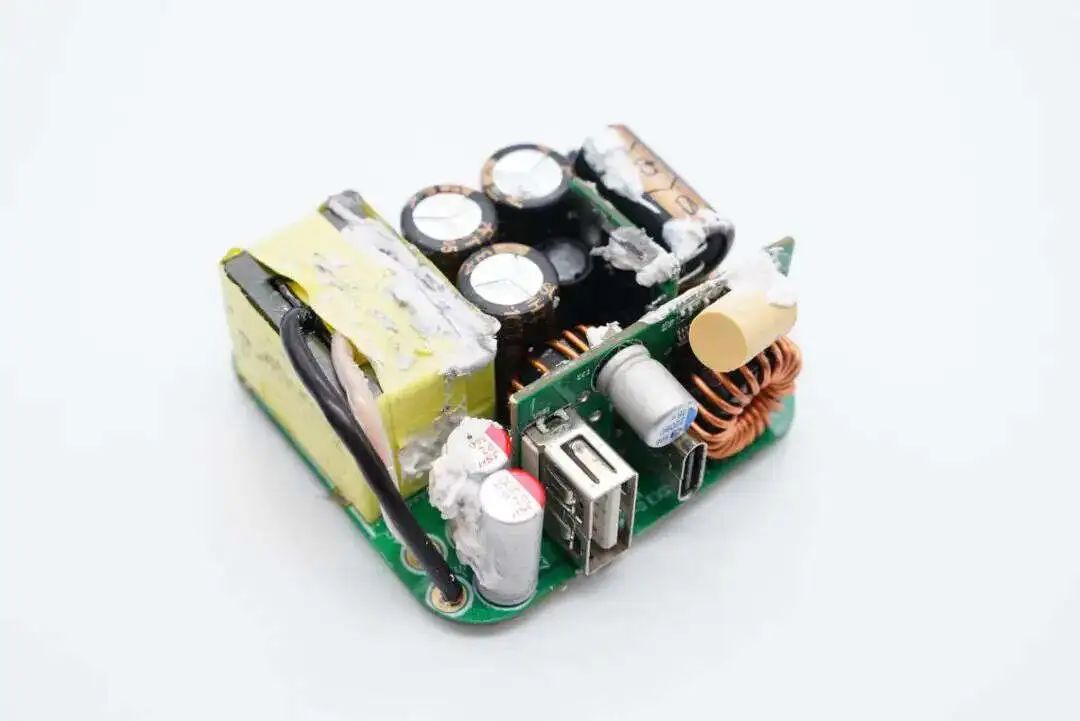

辉越光电这款30W采用力生美快充电源方案，使用了特锐祥TMY1102M贴片Y型电容，使用LN9T27EH+LN5S31A高集成开关电源方案，两颗芯片内部均集成功率管，外围元件精简。并使用LN3210稳压芯片用于供电稳压，满足PD快充宽范围输出要求，是一款高性能的快充解决方案。
应用案例：
Chip-hope芯茂微
芯茂微65W氮化镓充电器
基于芯茂微LP35118V设计的这款充电器机身为长条柱状，配备可折叠插脚和2C1A接口，支持QC、AFC、FCP、SCP、PE2.0、PD、PPS快充协议，兼容性很好。两个USB-C口均支持最大65W快充，可为笔记本充电，C1口还支持PPS快充，可满足iPhone 12全速充电需求。

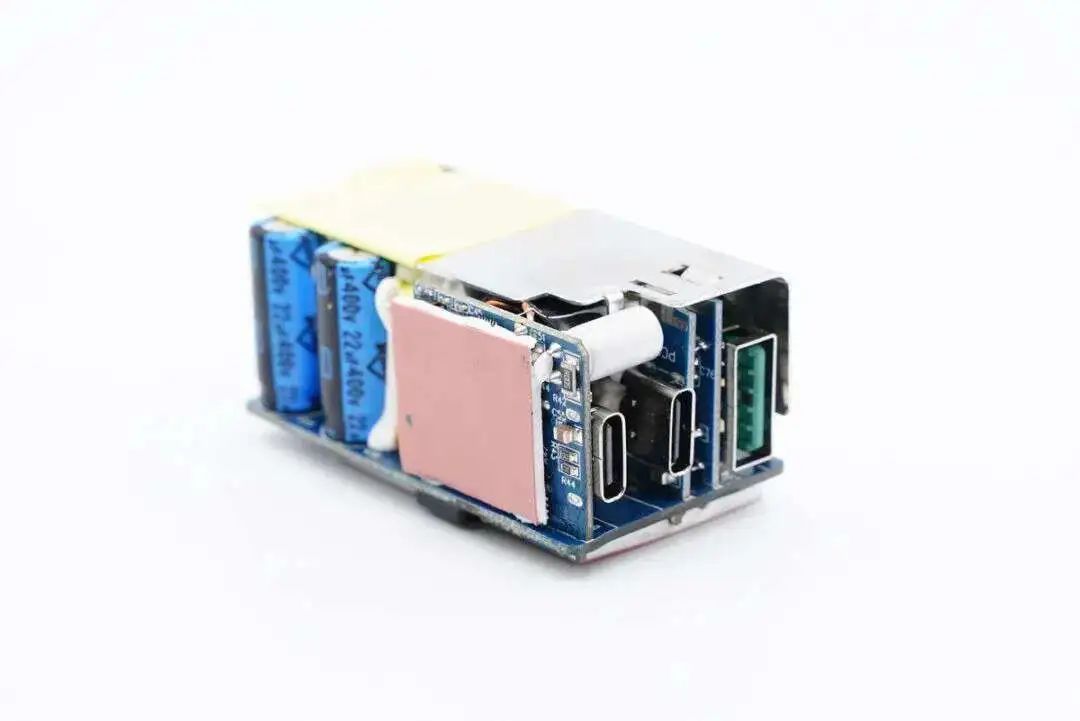

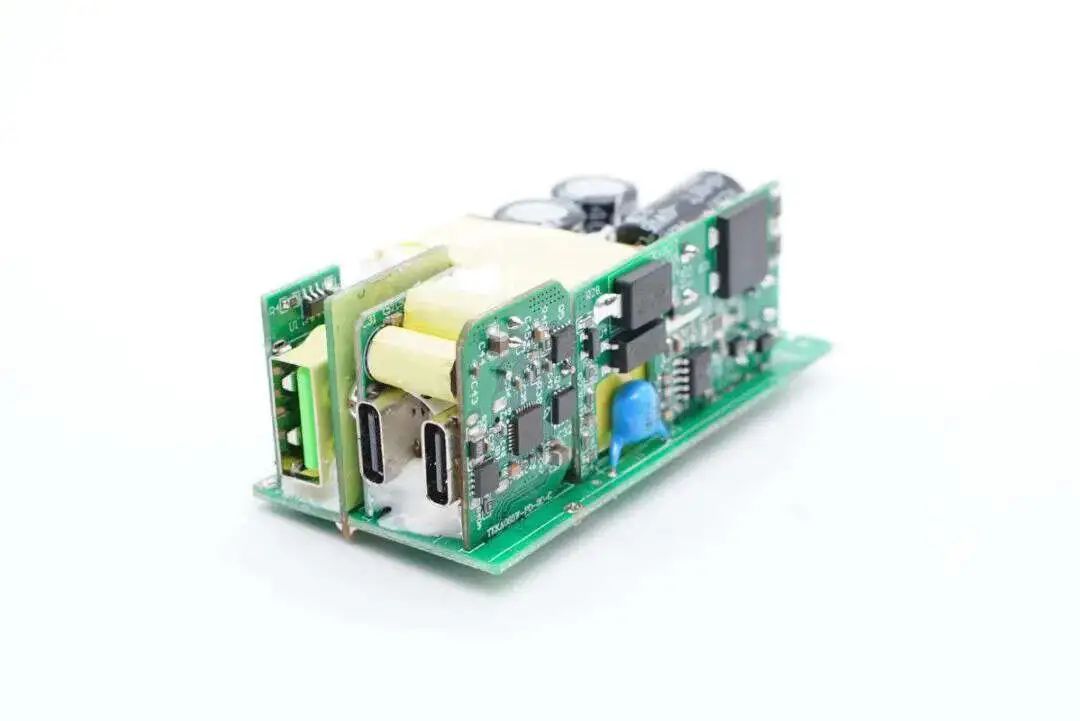

这款充电器开关电源部分，由安森美NCP1342搭配镓未来科技有限公司的氮化镓功率芯片G1N65R240PB，以及芯茂微LP35118V搭配新功率同步整流管组成；输出端采用智融SW3516H+锐骏RUH4040M2进行二次降压输出，贴片电容来自特锐祥TMY1102M。基于上述方案设计，充电器采用三段式布局结构，层次清晰，输入输出均设有小板以充分利用内部空间缩小产品体积。
应用案例：
CONSCIEWING康鑫盛
康鑫盛20W充电器
康鑫盛20W迷你PD快充充电器输入端配备固定式插脚，腰身亮面设计，输出顶面哑光处理，机身整体小巧圆润使用手感好。充电器支持QC、PE2.0、PD3.0和PPS快充协议，还具备5V3A、9V2.22A、12V1.66A、3.3-5.9V3A和3.3-11V2A电压档位。产品兼容性广泛，小巧而实用。

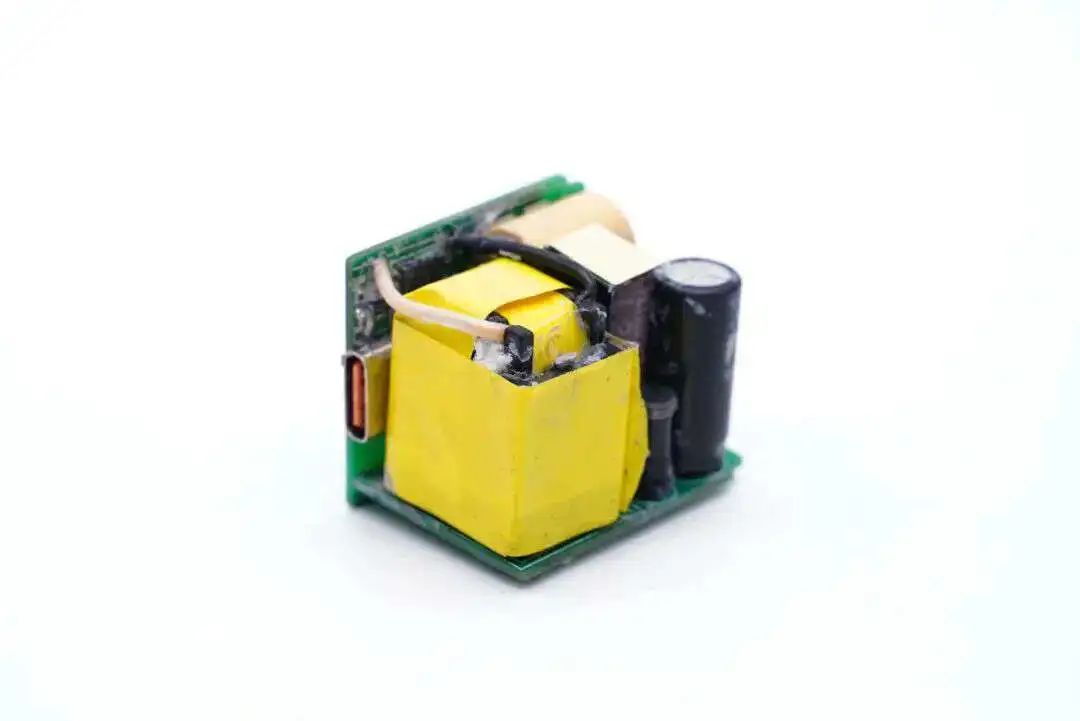

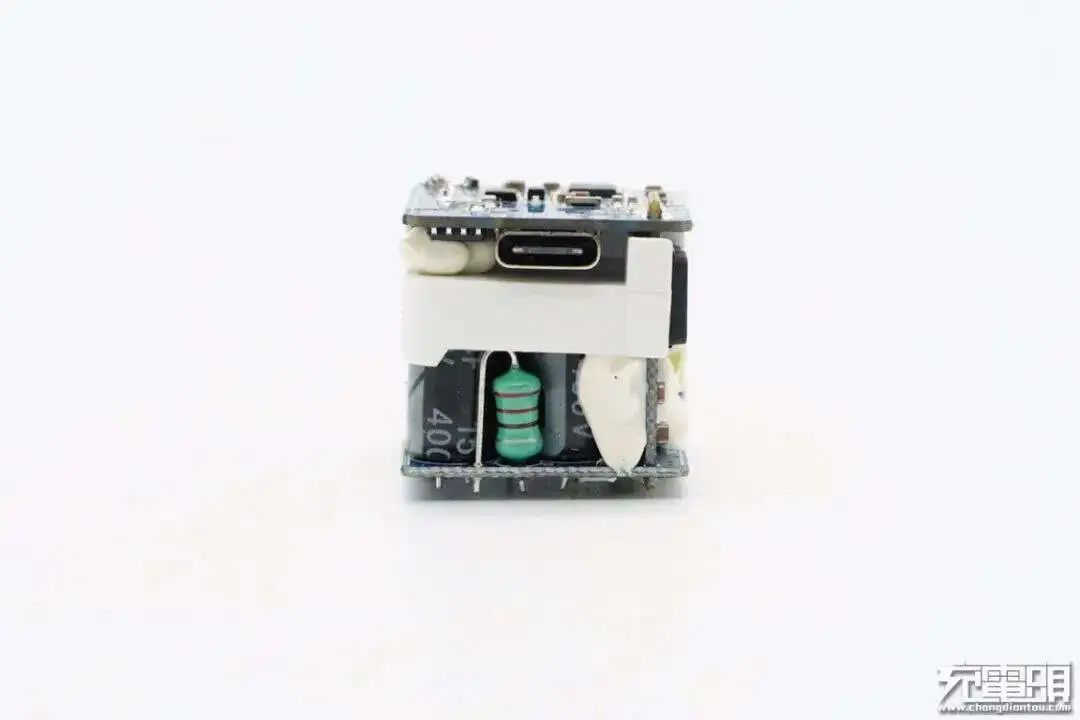

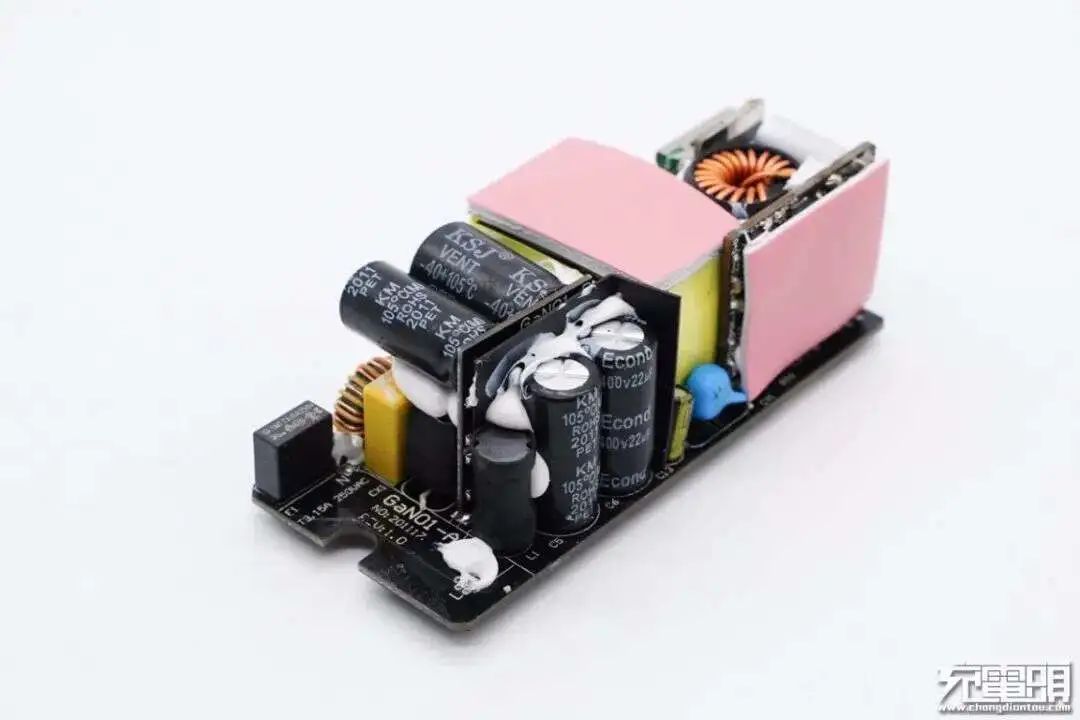

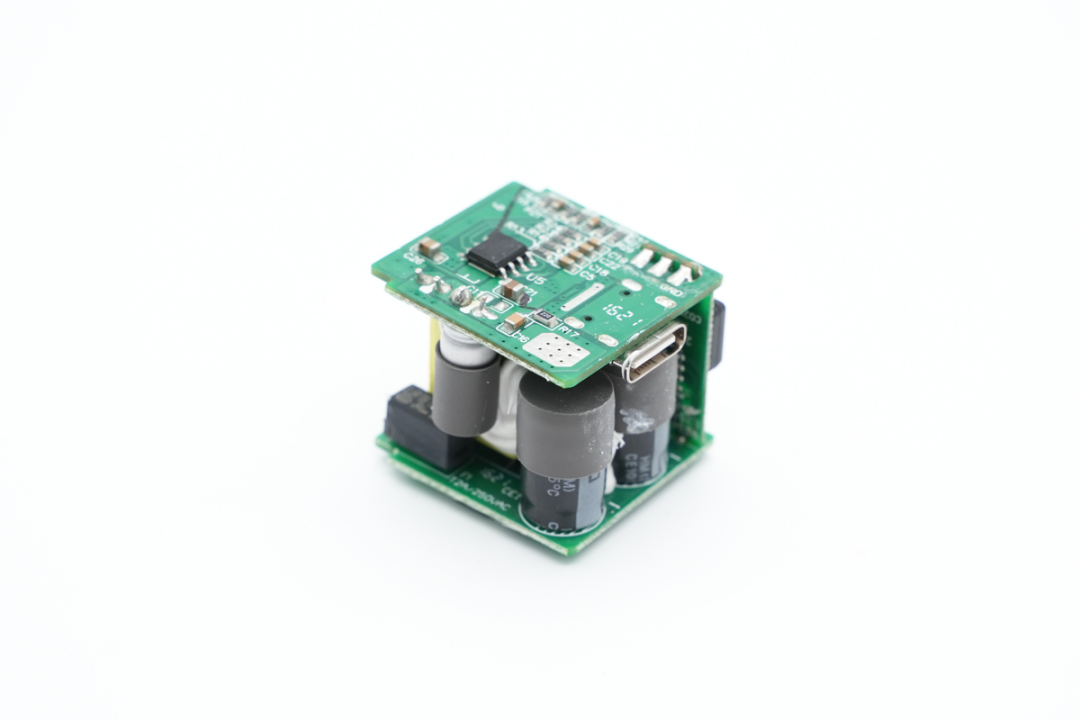

这款充电器内部采用时下热门的多块PCB板组合设计，可以充分利用内部空间，同时输入输出滤波电容以及变压器等元器件也都做了绝缘处理。此外充电器采用使用特锐祥TMY1102M和昂宝OB2631U+OB2004Z+OB2613全套快充电源方案，方案高度集成，可有效降低成本增加产品竞争力。
应用案例：
C-SMARTLINK旭联
旭联68W氮化镓充电器
旭联这款68W氮化镓快充充电器采用方块造型设计，在氮矽科技DXE65H015F080氮化镓芯片的加持下，整体尺寸做到了55*55*30mm，加上配备可折叠插脚，满足用户出行便携需求。充电器通过了FCC和UL安规认证，质量过硬安全可靠。配备1A1C接口，支持18W+50W输出策略，满足两台设备同时快充，实用性也有保证。
充电器采用特锐祥TMY1102M和南芯SC3022C+SC3503高频QR开关电源方案，搭配氮矽科技DXE65H015F080氮化镓功率器件以及维安同步整流管，两路DC-DC电路均采用智融SW3516H方案。采用科尼盛电解电容以及万京源和绿宝石两大品牌固态电容进行输入输出滤波，整体用料扎实可靠。
应用案例：
CukTech酷科
酷科迷你20W快充
CukTech酷科推出的这款20W PD快充外观设计简洁，侧面印有CukTech品牌LOGO，充电器支持QC，AFC，FCP等快充协议，具备5V3A、9V2.22A、12V1.67A三组固定电压档位，对安卓和苹果手机都有很好的兼容性。

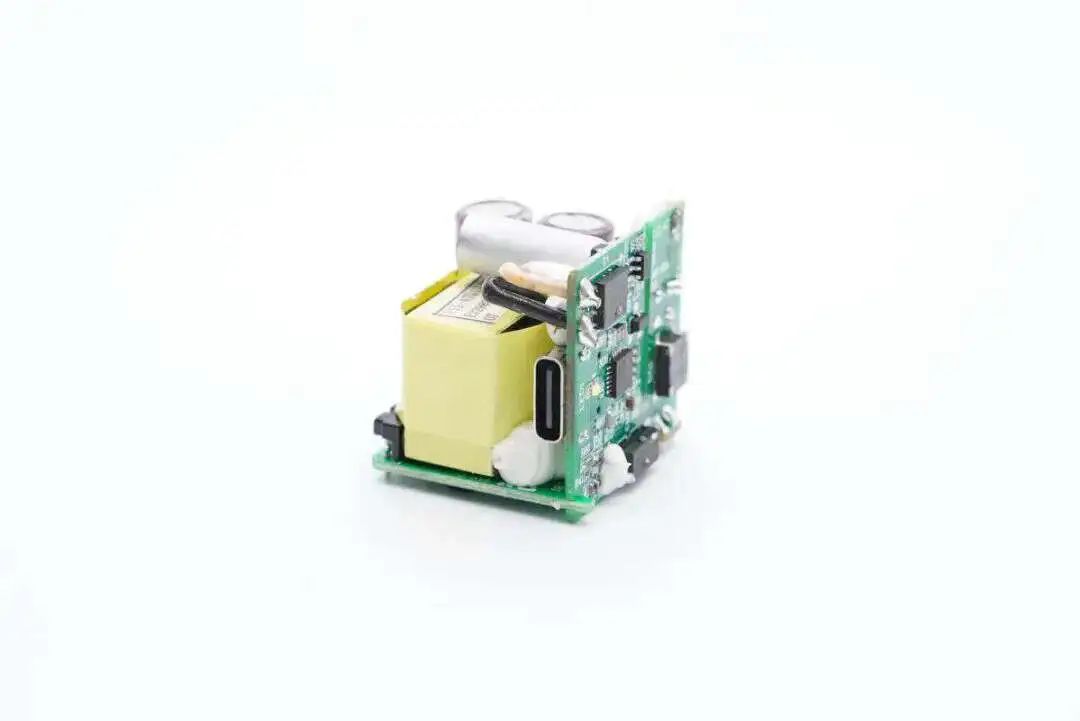

酷科20W快充内部使用使用特锐祥TMY1102M和芯朋微PN8161+PN8307H高集成QR同步整流电源方案设计，两颗芯片均采用SO8封装，内部集成开关管，芯片外围元件精简。同时协议芯片使用富满云矽XPD720，三颗高集成芯片的应用，大大简化了20W PD快充的设计。
应用案例：
酷科45W超薄氮化镓充电器
酷科Lighter 45W超薄氮化镓充电器采用平面变压器和氮化镓技术，体积非常小巧。折叠插脚方便收纳，可以放在随身小包里，作为主力充电器的补充。充电器支持QC2.0/3.0、AFC、FCP、PD3.0和PPS快充协议，具备5-20V齐全电压档位，满足笔记本电脑充电需求，对安卓手机充电也有很好的体验。
酷科这款45W充电器采用使用特锐祥TMY1102M和南芯合封氮化镓芯片CK01，具有集成度高，外围元件少等优势，非常适合高功率密度的氮化镓快充应用。同步整流控制器来自矽力杰，型号SY5238，搭配使用AOS同步整流管。输出电压由伟诠WT6636F协议芯片通过光耦反馈调节。
应用案例：
DIVI第一卫
第一卫20W小冰粒充电器
第一卫20W快充充电器号称小冰粒充电器，小巧是其一大特点，此外机身边角过渡圆润，使用手感好。充电器支持QC2.0/3.0、AFC、FCP、SCP、PD3.0快充协议，具备标准的5V3A、9V2.22A和12V1.67A三组固定电压档位，可满足包括iPhone 12在内的多种品牌手机日常快充需求。
充电器采用使用特锐祥TMY1102M和诚芯微CX7527C+CX7538B高集成快充方案，CX7527C超级硅MOS管，在温升、稳定性等方面非常具有优势，可应用于30W以内的方案，另外采用沁恒微CH236协议芯片控制输出电压。值得一提的是，基于诚芯微快充电源芯片开发的20W PD快充方案可帮助电源厂及品牌商节约系统成本、缩短产品开发周期、加速产品上市。
应用案例：
1、拆解报告：DIVI第一卫20W快充小冰粒充电器13H40002
eaglerise伊戈尔

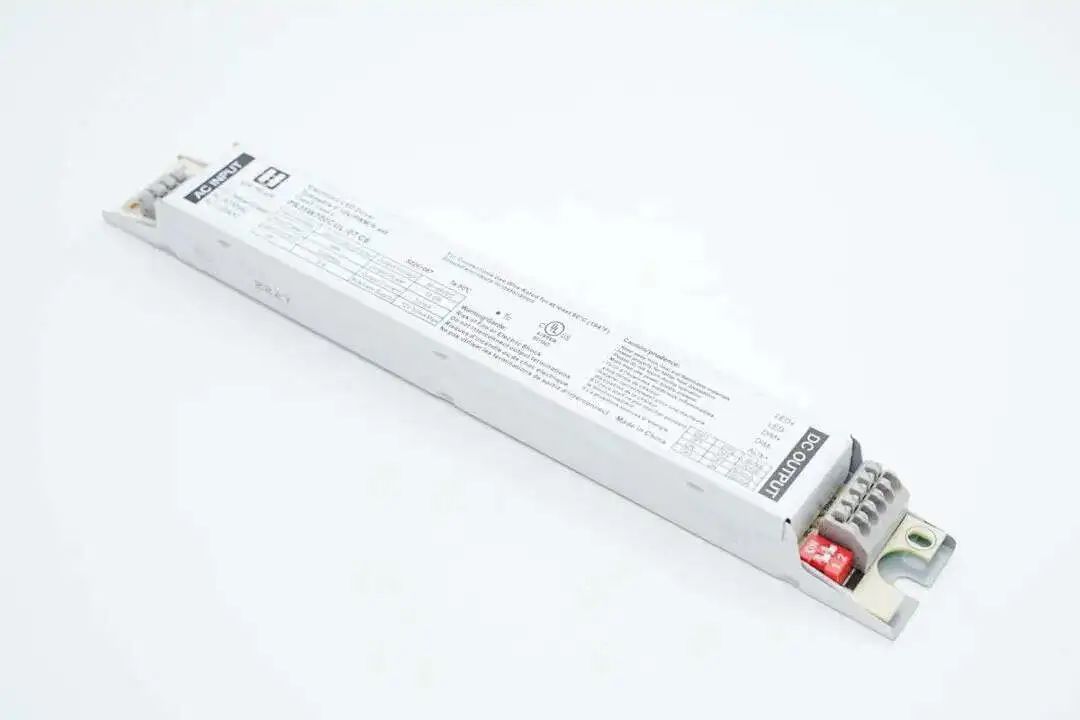

伊戈尔40W LED驱动电源

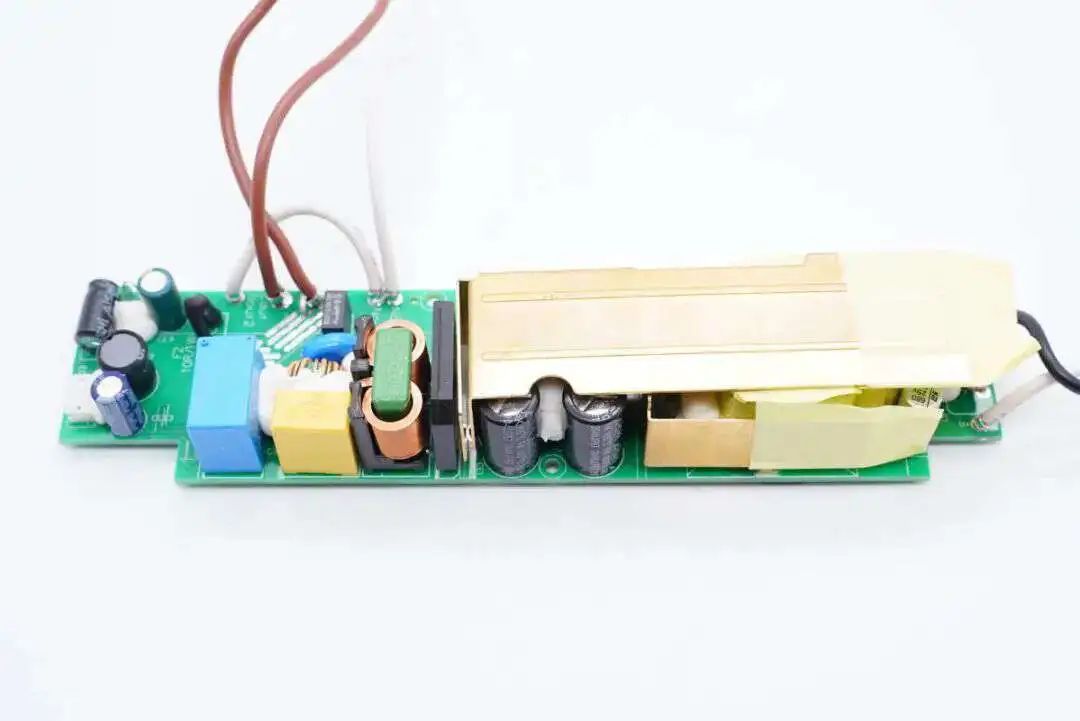

伊戈尔这款LED驱动电源顶部外壳卡扣封装，输入输出接口母座压接设计，整体来看是为了日后维修、更换进行设计的。作为一款LED驱动电源，输入端使用PFC电路，通常小功率开关电源都不使用PFC，而使用PFC电路可以提高功率因数，转换效率，并且减小初级电容容量，可见伊戈尔在设计上更为讲究。
作为LED驱动电源，一般安装在灯具里，因此体积要小，为此采用了特锐祥两颗贴片Y电容，帮助电源实现小型化。输出端二极管并联进行输出整流，电路精简。
应用案例：
ELECOM宜丽客

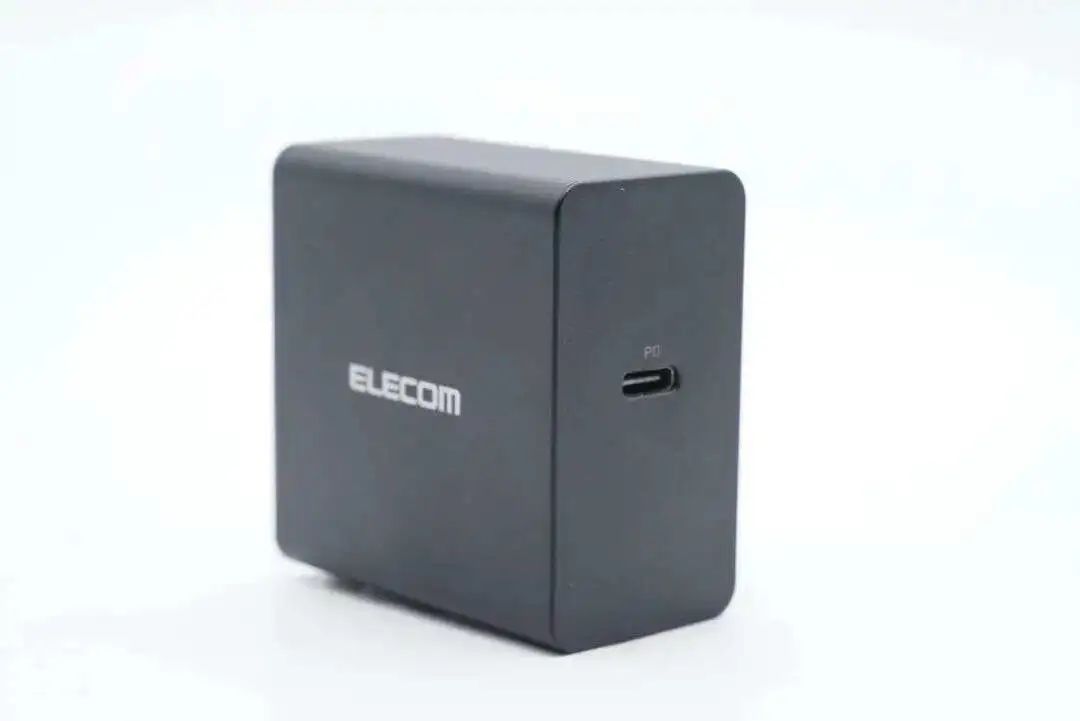

ELECOM 45W充电器
宜丽客这款45W氮化镓充电器符合目前主流PD快充样式设计，并且配备折叠插脚，方便携带。充电器虽说最大功率只有45W，但具备9V、15V以及20V电压档位，可以充iPhone 12/13、SWITCH以及笔电等设备。
这款充电器采用了使用特锐祥TMY1102M，基于高频QR开关电源架构设计，采用的是PI SC1933C+AOS AON6220开关电源方案，伟诠WT6636F协议芯片控制接口输出电压。采用智宝电解电容以及固态电容进行滤波，整体用料还是很符合ELECOM宜丽客这么大个品牌的形象的。
应用案例：
EGO EXINNO

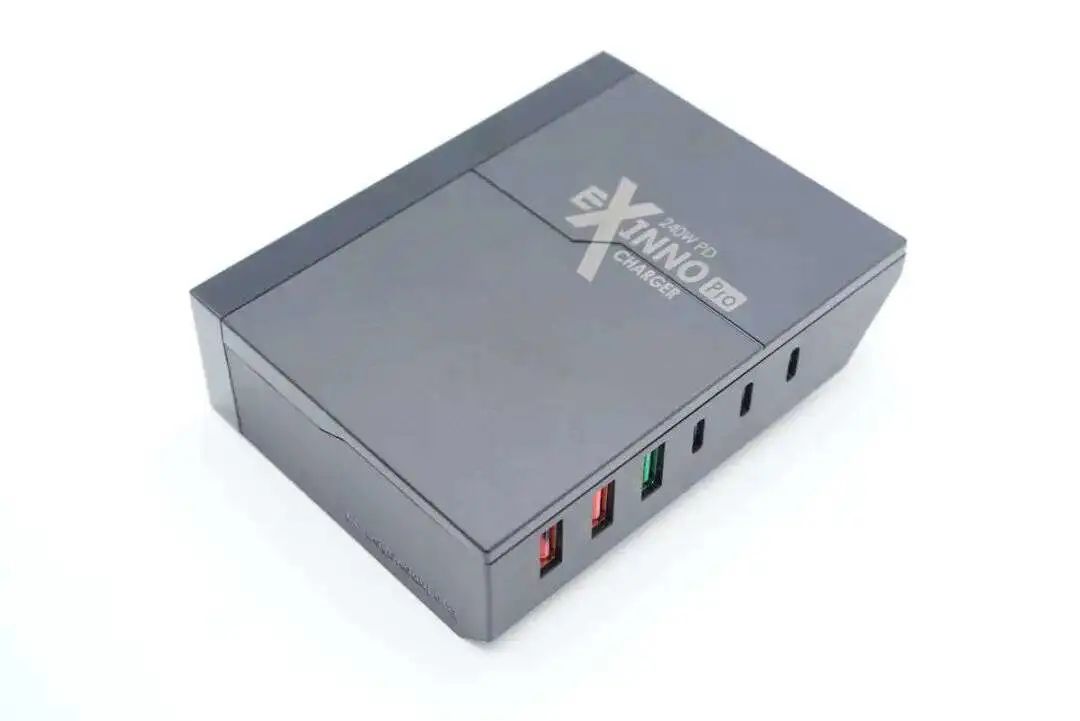

EGO EXINNO 240W六口氮化镓快充
EGO EXINNO推出的240W氮化镓快充支持两个USB-C接口以100W功率输出，三个USB-C接口均支持100W输出，配置上非常强悍，同时支持6口独立快充输出，充分满足现代智能手机及笔记本电脑充电需求，是一款秀肌肉的产品。

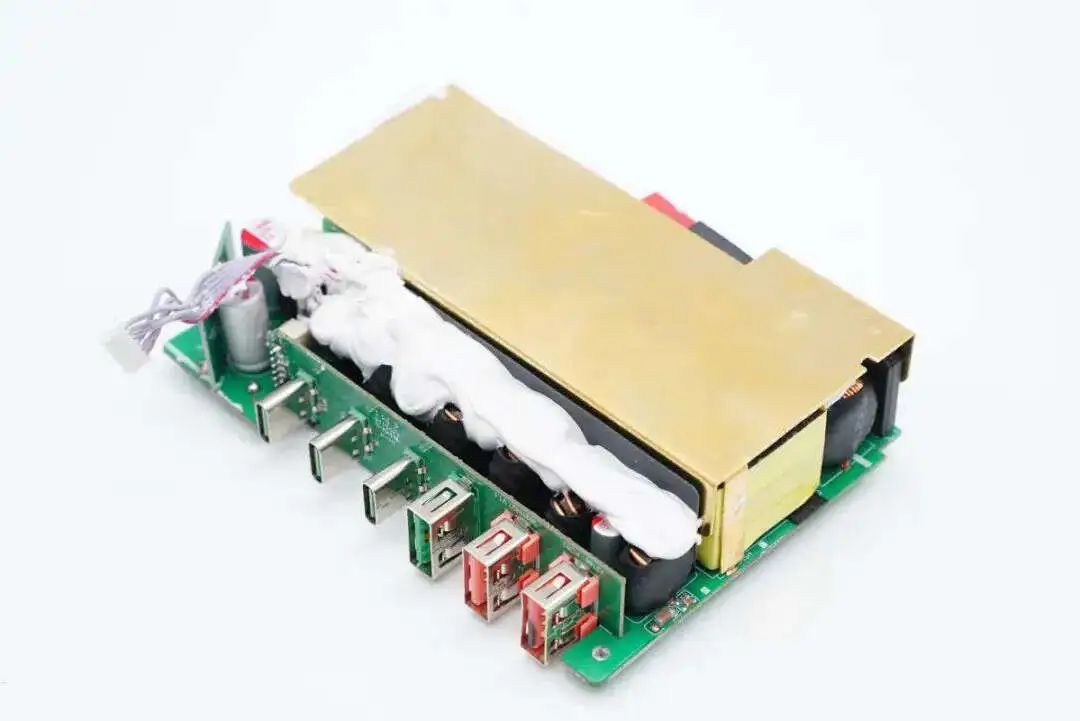

这款充电器采用交错式PFC+LLC开关电源，固定电压输出，配合二次降压电路实现各个接口的快充输出。PFC升压控制器采用NCP1632，LLC控制器采用NCP13992，同步整流控制器采用NCP4306，整套电源方案均来自安森美。充电器中分别使用两颗纳微NV6127氮化镓功率芯片用于交错式PFC升压，两颗NV6125用于LLC开关电源，特锐祥的TMY1102M。
应用案例：
1、拆解报告：EGO EXINNO 240W 3C3A六口氮化镓旅行充电器
EOE POWER烁米

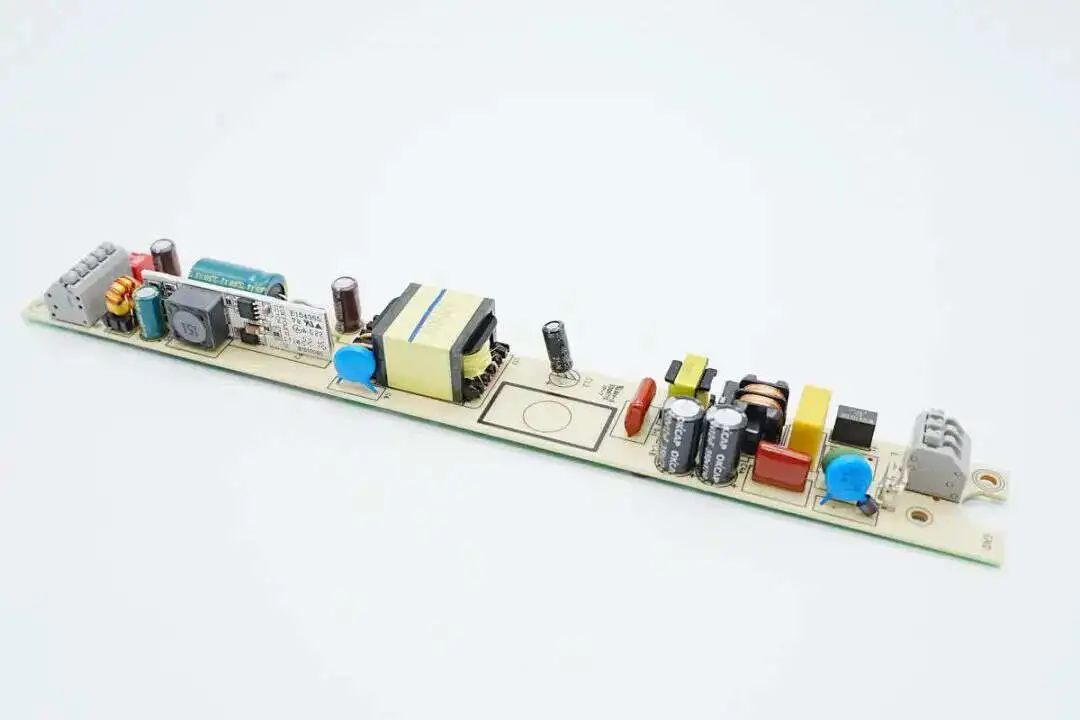

烁米LED驱动电源
烁米电子科技这款LED驱动电源采用金属外壳，卡扣封装。电源输入和输出接口采用压接设计，安装和维护都非常方便。电源具备辅助电源输出，可以连接物联网设备，支持调光信号输入，满足遥控场景使用。配备拨码开关可以便捷的调节输出电流，适应更多场景应用。
这款电源采用特锐祥TMY1102M高功率因数反激开关电源，配合降压电路实现恒流LED驱动以及调光功能。电源内置特锐祥的贴片Y电容，具备小体积，重量轻，高可靠性优势，满足LED驱动电源和氮化镓快充等高密度，高可靠电源应用。
应用案例：
1、拆解报告：EOE POWER烁米33.6W LED驱动电源
GOOD-SHE Tech古石科技
古石科技25W充电器
古石科技25W PD快充充电器样式和苹果20W快充很像，不过输入端设有凸出外壳，配备固定式国标插脚。机身整体设计很简洁，可以满足客户差异化定制。充电器通过了国家CCC认证，质量可靠，支持100-240V宽范围电压输入，以及兼容QC、AFC、FCP、PE、PD、PPS主流快充协议，满足消费者的要求。
充电器采用必易微KP22315WG+KP41262SG开关电源方案，这是针对20W~30W充电器市场量身打造的快充方案，具有高集成、高效率等特点，性能可靠。另外采用英集芯IP2723T协议芯片控制输出电压，永铭小体积快充电容进行滤波，整体用料不错。此外PCB板正面元器件也都打胶加固和做了绝缘处理，做工也很讲究。
应用案例：
HICON POWER凯控源
凯控源36W氮化镓快充
凯控源推出的36W双口氮化镓快充采用折叠插脚，配合亮面外壳以及切面设计，体积小巧，外观精致。充电器支持35W单口输出，具备20V输出，支持笔记本电脑充电。双口输出时功率自动分配为18+18W，满足两台设备的同时快充需求。
凯控源这款36W氮化镓充电器采用两块PCB组合焊接，内部采用东科半导体的快充电源方案，采用DK036G氮化镓合封芯片搭配同步整流芯片组成，固定电压输出，外围元件非常精简。输出使用两颗富满云矽XPM52C同步降压芯片，集成度高，协议全面并支持定制。输出固态电容来自湖南盛通，整体做工扎实，用料可靠。
应用案例：
HKS华科生
华科生迷你30W氮化镓快充
华科生这款迷你30W氮化镓快充整体尺寸只有34*27*27mm，十分小巧。此外兼容QC、AFC、FCP、PD3.0和PPS快充协议，具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A、3.3-11V3A、3.3-16V2A电压档位，超强的功率密度、性能强悍，满足各大品牌手机、平板等设备快充需求。

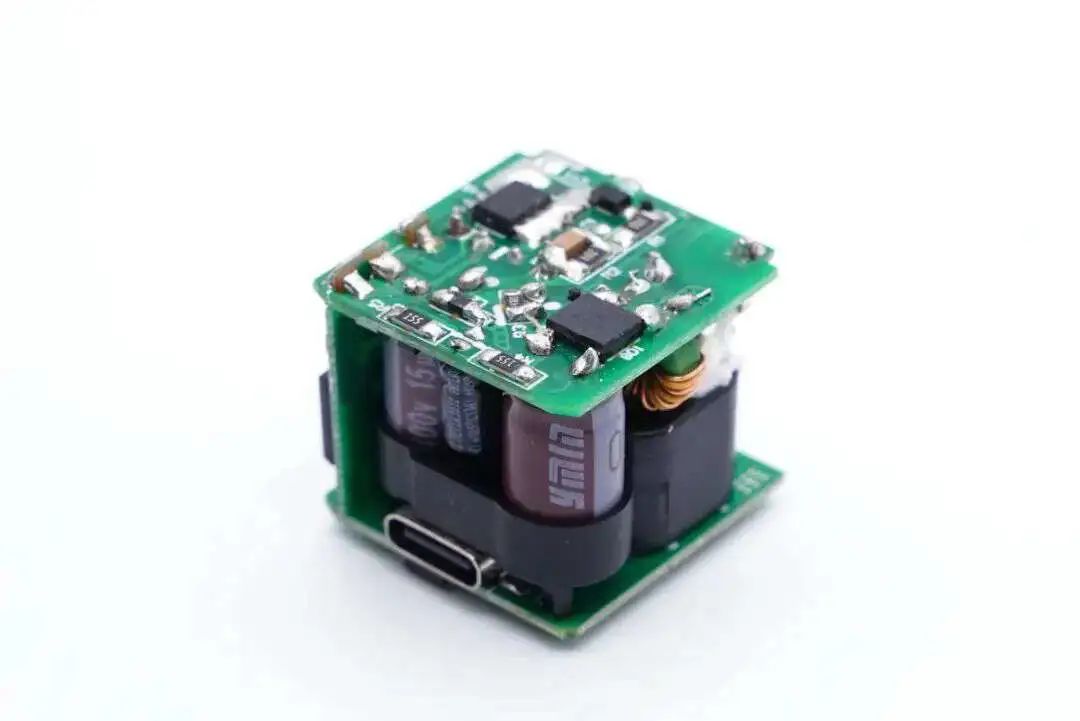

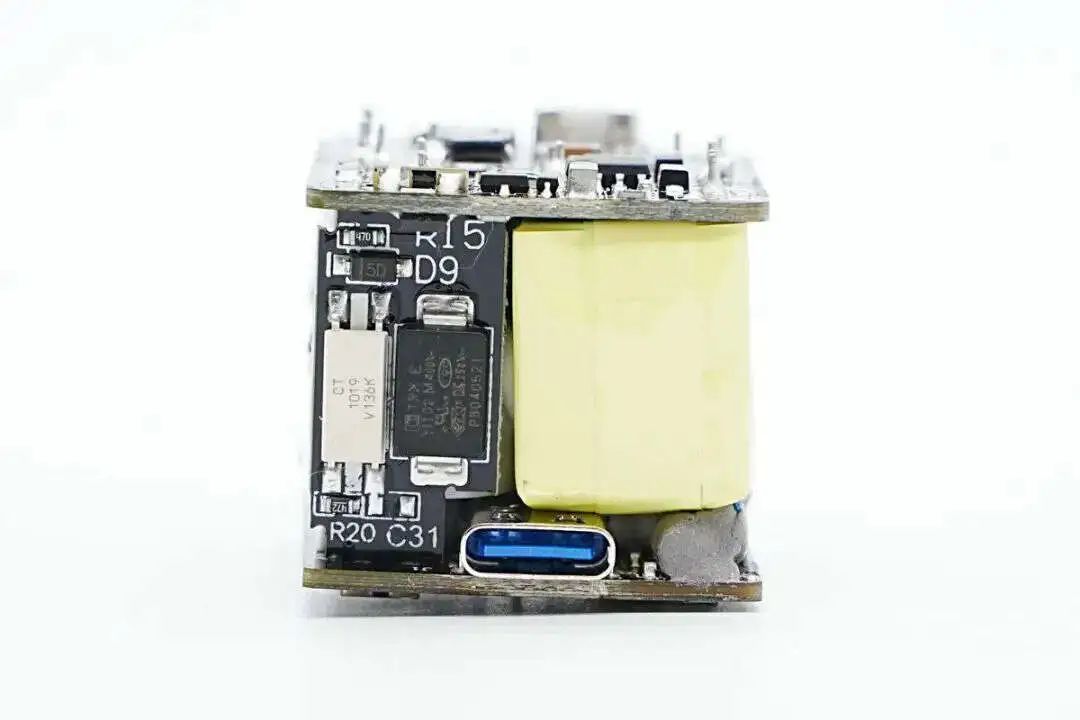

充电器PCBA模块由两块小板组成，元件之间打胶导热和绝缘。充电器采用了茂睿芯MK2697主控搭配英诺赛科INN650DA04氮化镓功率芯片，以及茂睿芯同步整流芯片MK1718开关电源方案。采用云矽半导体XPD737协议芯片，永铭小体积电容滤波，整体用料不错。
应用案例：
1、拆解报告：华科生迷你30W氮化镓快充充电器HPA-15N
华科生迷你33W充电器
华科生这款33W迷你充机身非常简洁，可以方便客户进行差异化定制，三维约为35*30*30mm，功率密度超过一瓦每立方厘米，非常的小巧，满足市场对迷你充的要求。另外充电器性能也很强悍，支持QC2.0/3.0、AFC、FCP、PD3.0和PPS快充协议，具备5-20V齐全电压档位，还有3.3-11V3A PPS电压档位，兼容性好，满足各大品牌设备快充需求。

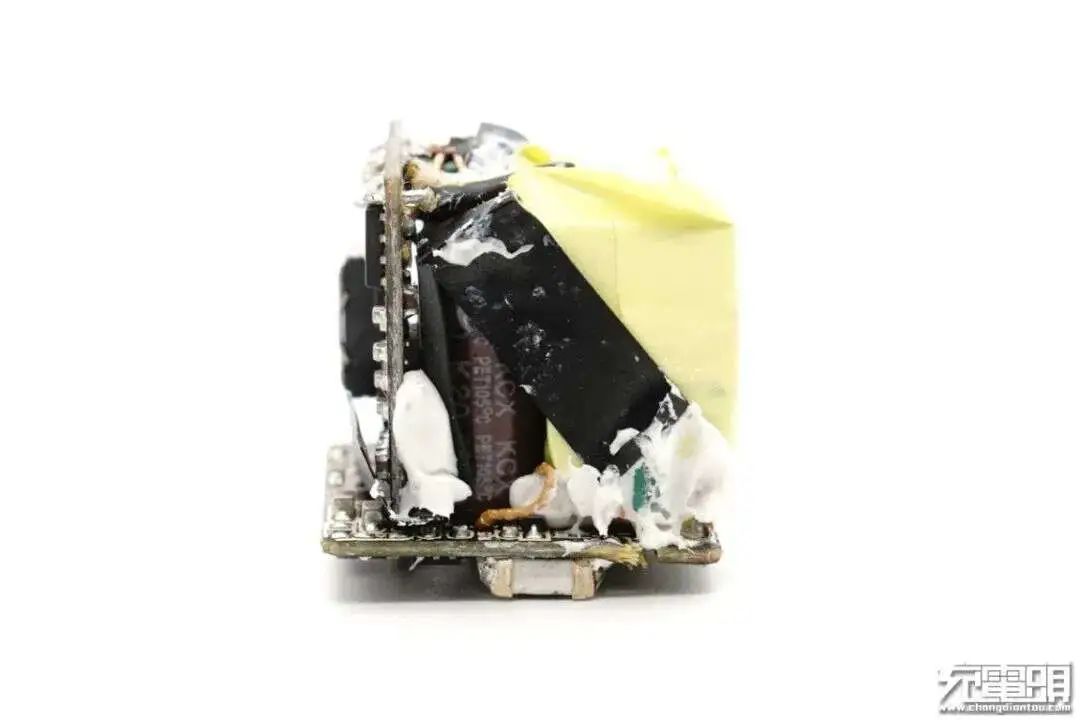

充电器PCBA模块由两块小板组成，元件之间打胶加固。充电器采用茂睿芯MK2697+MK91808高频QR快充方案，支持65W以上输出功率，用在华科生33W迷你充上保证了性能可靠。协议芯片采用云矽半导体XPD737，另外采用永铭KCX和NPX系列小体积快充电容滤波，有效帮助充电器实现小型化。
应用案例：

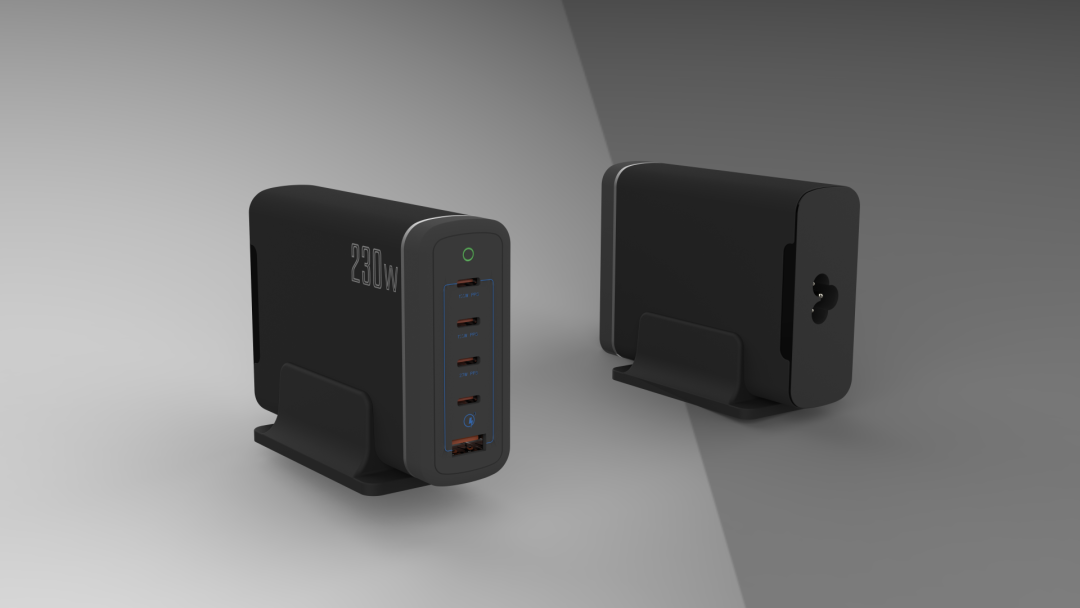

HKS 230W桌面充
作为一款大功率的桌面充，产品配有支架固定，防止滑动，非常方便日常使用。配备4C1A五个接口以及满载情况下仍有高达230W功率输出，表现十分亮眼，也是产品的核心卖点。并且接口支持QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS全主流快充协议，兼容性很好，满足市面上绝大多数品牌的设备快充需求。

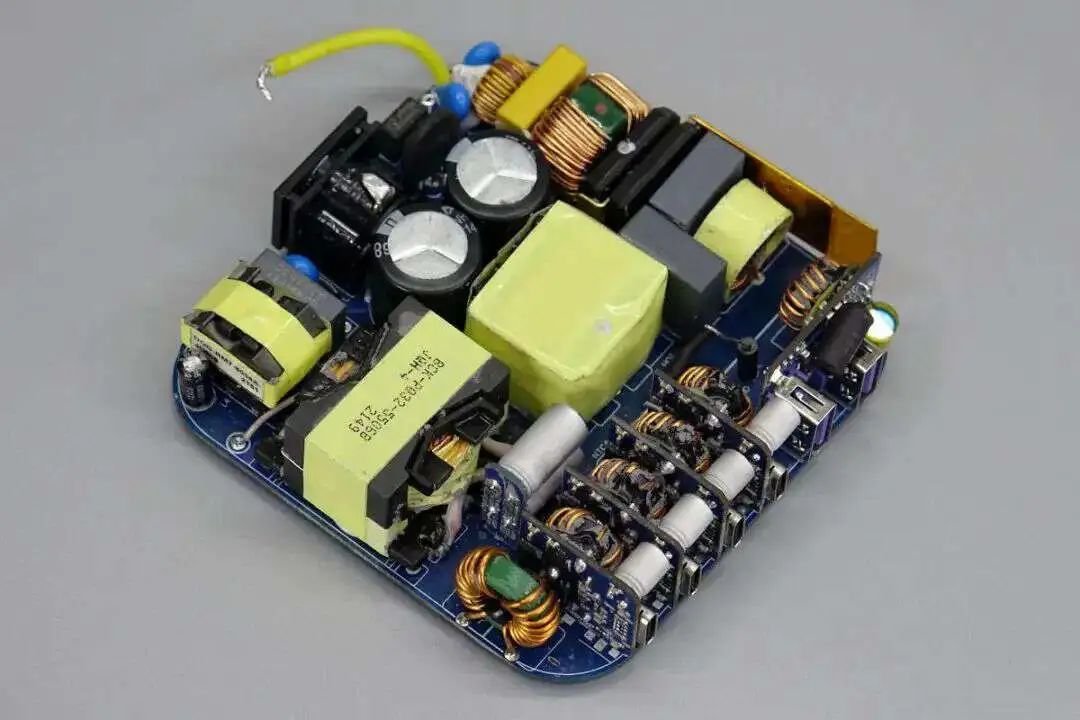

这款桌面充采用恩智浦TEA2016AAT+TEA1995全套控制器方案，搭配英诺赛科INN650D150A和INN650D02氮化镓开关管，美浦森的MSM06065G1碳化硅二极管等，五个接口每个都设有独立二次降压电路，分别采用智融SW3516H、SW3526和SW3521方案。
应用案例：
INSIGNIA影雅

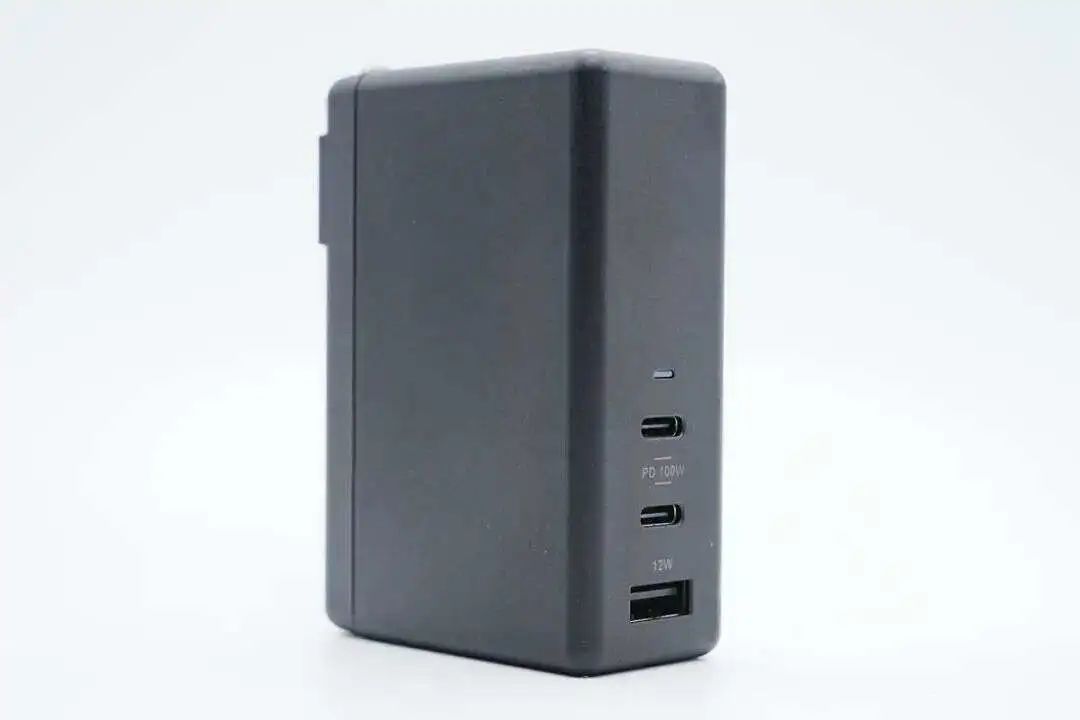

影雅112W氮化镓充电器
影雅这款112W氮化镓充电器采用2C1A三口设计，两个C口均支持100W输出，支持功率盲插，并支持功率自动分配。USB-A口具备12W输出，可同时为电脑和手机供电，互不干扰。充电器采用黑色外壳，配有折叠插脚，收纳和携带都很方便。
这款充电器内部采用反激开关电源，初级采用NCP1342主控芯片搭配纳微NV6127氮化镓功率芯片，次级同步整流控制器采用MP6908A，组成固定电压输出的开关电源。两个USB-C接口采用英集芯IP2723T协议芯片，控制泰德TD1742双路同步降压控制器进行降压输出。
应用案例：
1、拆解报告：INSIGNIA影雅112W 2C1A氮化镓充电器
InfinityLab哈曼

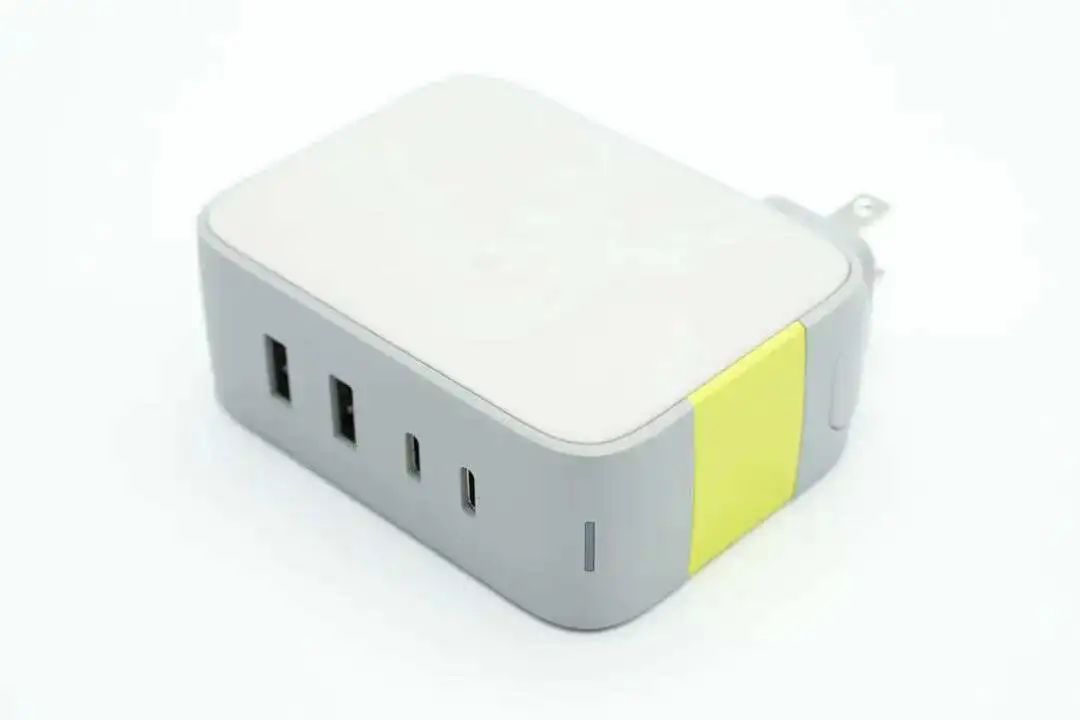

InfinityLab四口氮化镓快充
InfinityLab推出的这款100W四口充电器附带美标，欧标和英标插头，免去了购买插脚转换器的麻烦。充电器具备两个支持100W输出的USB-C接口和两个5V输出的USB-A插孔，满足笔记本，手机以及传统老式设备的充电需求。
这款充电器采用PFC+LLC开关电源架构，使用TEA19162+TEA19161T+TEA1995全套NXP恩智浦电源解决方案。内部使用GaN Systems的GS-065-011-1-L 增强型氮化镓器件用于PFC升压，LLC开关管使用两颗SemiHow HCFL65R210 超结MOS管，搭配同步整流输出固定电压为降压电路供电。
应用案例：
1、拆解报告：哈曼InfinityLAB 100W 2A2C氮化镓充电器
ifory安福瑞

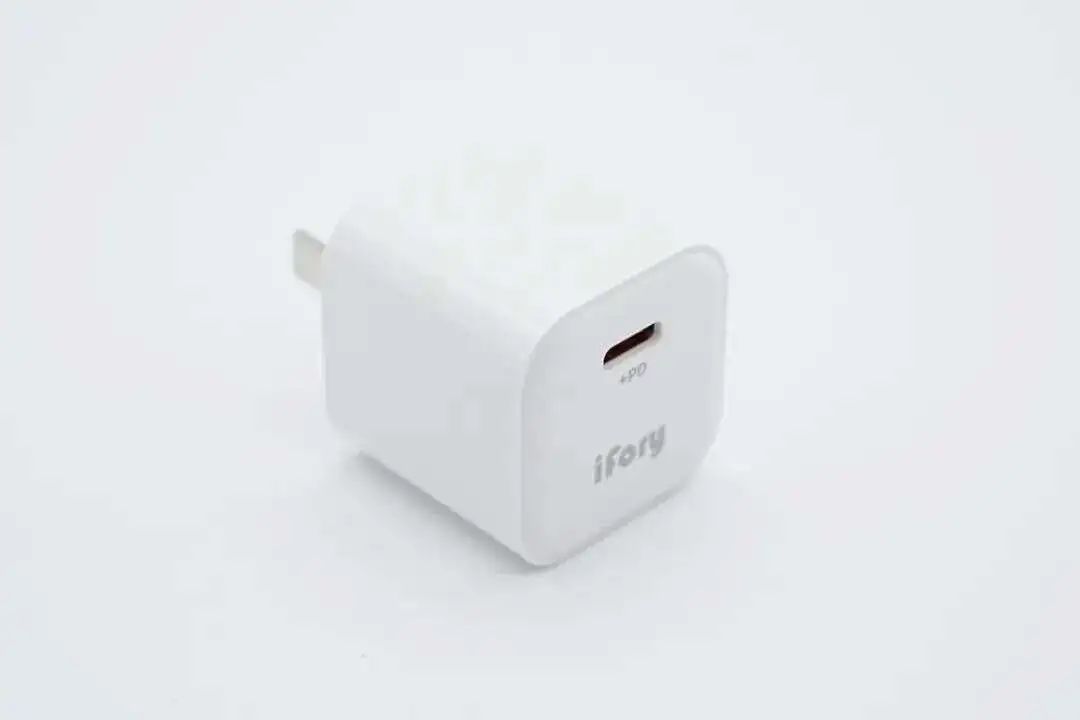

安福瑞迷你20W充电器

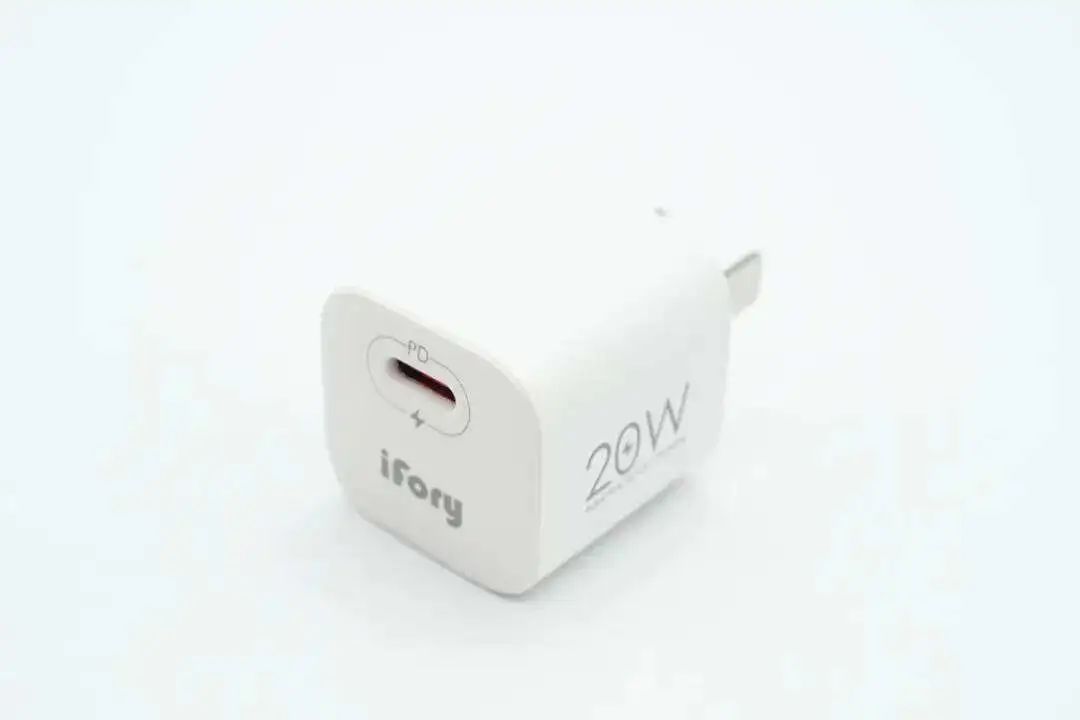

ifory安福瑞20W PD快充外观设计简洁，顶部印有品牌logo，侧面印有20W功率字样，充电器体积迷你。充电器支持QC，AFC，FCP等快充协议，具备5V3A、9V2.22A、12V1.67A三组固定电压档位，对安卓和苹果手机都有很好的兼容性。
ifory安福瑞20W PD快充采用硅动力SP6649DFL+SP6516F高集成QR反激同步开关电源设计，两颗芯片均采用SO8封装，内部集成开关管，芯片外围元件精简。协议芯片采用云矽半导体XPD319，内部集成VBUS开关管和电流取样电阻。三颗芯片均为高集成设计，配合两块PCB组合的工艺，大大减小了20W快充的体积。
应用案例：
安福瑞迷你30W快充
ifory安福瑞这款充电器兼具小体积以及30W主流输出功率，支持QC、PD等多快充协议，还具备5-20V五组固定电压档位以及3.3-11V3A、3.3-16V2A两组PPS电压档位，不仅可以满足iPhone8-13各机型快充需求，对部分安卓手机也有不错的兼容性。
充电器PCBA模块由两块小板组成，元件之间打胶加固以及做了绝缘隔离。充电器采用了茂睿芯MK2697高频氮化镓方案，搭配英诺赛科INN650DA04氮化镓功率芯片，云矽半导体XPD737协议芯片控制接口输出。
应用案例：
JDB经电宝

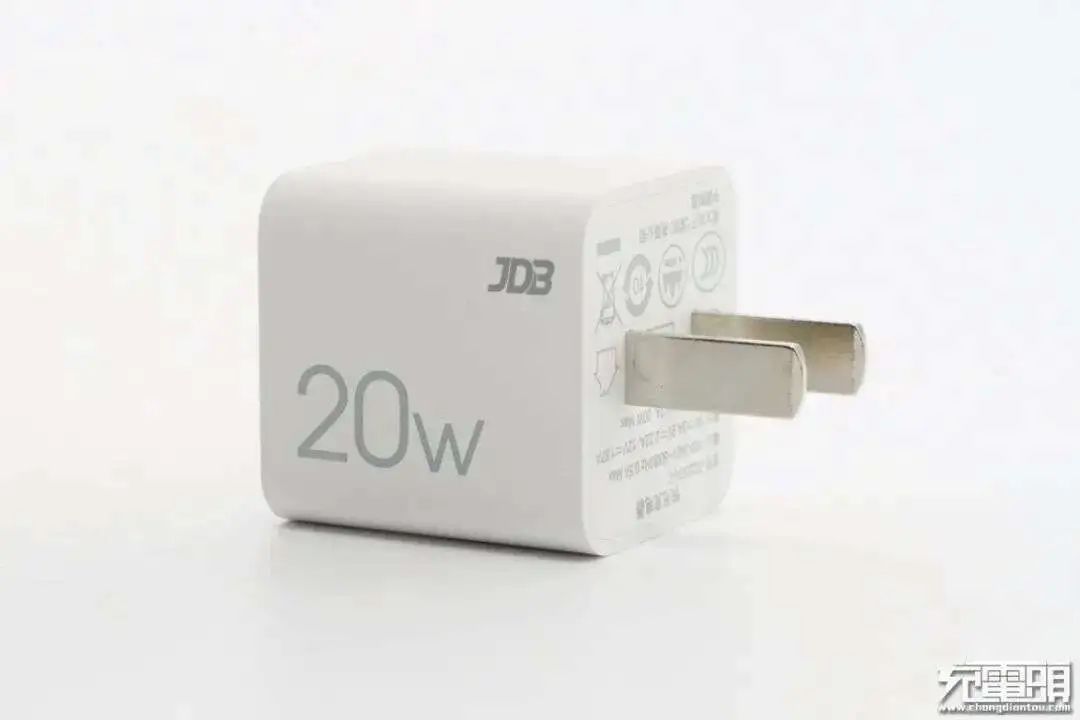

劲电宝20W PD充电器
劲电宝20W PD快充充电器机身方正小巧，腰身亮面设计，整体体积也仅有苹果5W充电器大小。不仅如此，USB-C口支持QC、PE2.0、PD3.0和PPS快充协议，此外还具备5V3A、9V2.22A、12V1.66A、3.3-5.9V3A和3.3-11V2A电压档位，兼容性广泛。产品小而实用性。
这款充电器内部采用昂宝OB2631U+OB2004Z+OB2613全套快充电源方案，方案高度集成，电路精简，可有效降低成本增加产品竞争力，此外昂宝OB2613也通过了USB-IF协会认证，兼容性有保证。在体积控制方面，除了应用高集成芯片之外，这款充电器还采用了三块PCB板组合的结构，充分利用内部空间，同时还使用白色塑料架进行隔离和固定，更好的支撑内部结构。
应用案例：
JinHotai
JinHotai 25W充电器

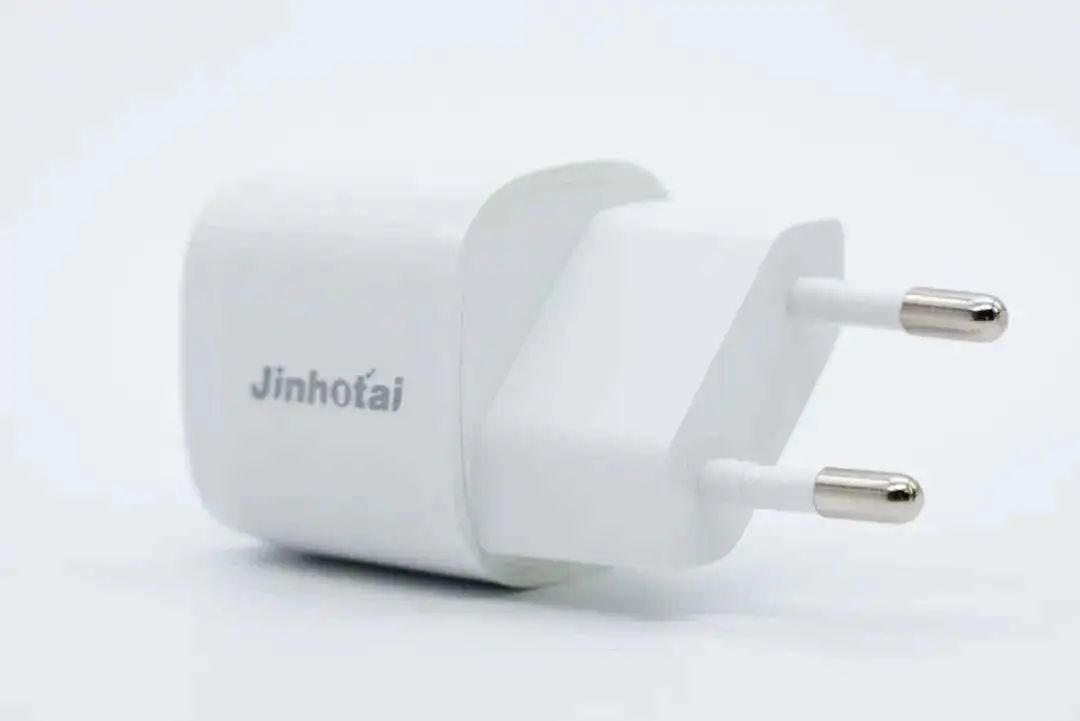

JinHotai这款25W PD快充充电器采用PC材质外壳，机身造型“敦厚”，输入端是典型的欧规长插脚，插脚采用对角倾斜设计，使用时可使机身摆正，避免打架。充电器支持Apple 2.4A、QC、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充协议，除具备5V3A、9V2.78A两组固定电压档位外，还支持3.3-5.9V3A、3.3-11V2.75A两组PPS电压档位，整体兼容性很好，可以满足各大品牌手机快充需求。
充电器采用两块PCB板垂直焊接，L型结构设计。采用了硅动力SP6649HF+SP6516F高集成快充方案，帮助充电器实现小型化。另外采用智融SW2303控制输出电压，该芯片是业内首颗非MCU架构的QC5认证协议芯片，性能强悍，充电器支持如此齐全的快充协议正是得益于它。
应用案例：
JOYROOM机乐堂
机乐堂迷你20W双口快充
机乐堂这款充电器设计小巧简洁，固定插脚与1A1C接口的经典配置，支持QC、AFC、FCP、SCP、PD多个快充协议，既可以满足时下热门的iPhone 12 20W快充需求，也能很好适配小米、华为等其它品牌手机。

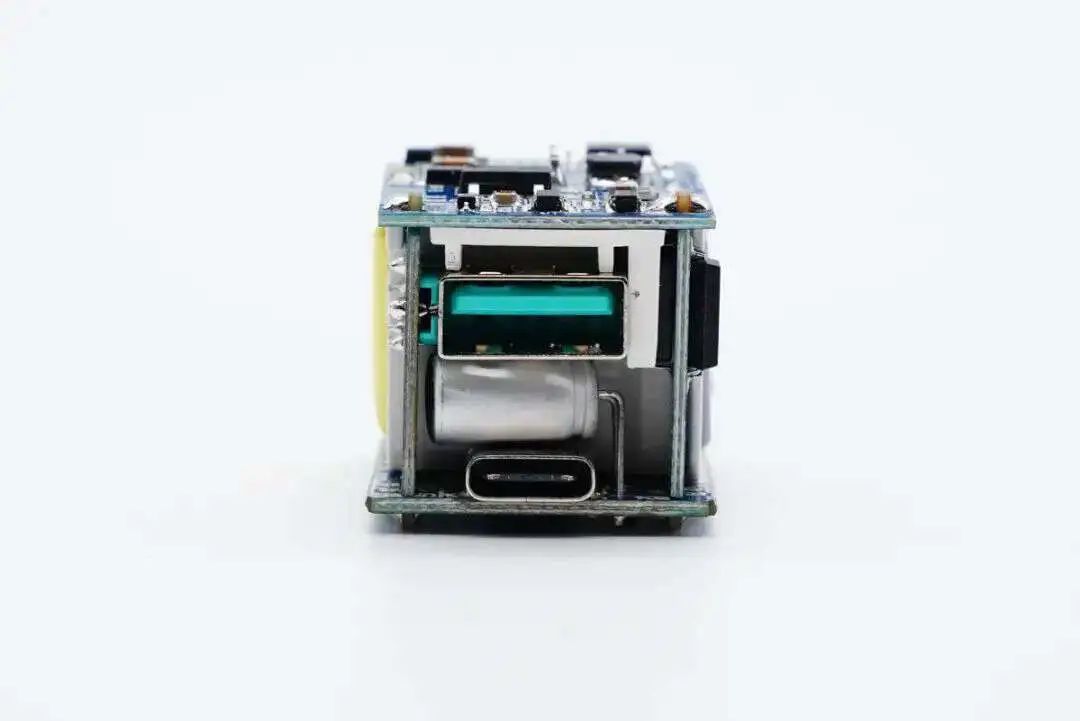

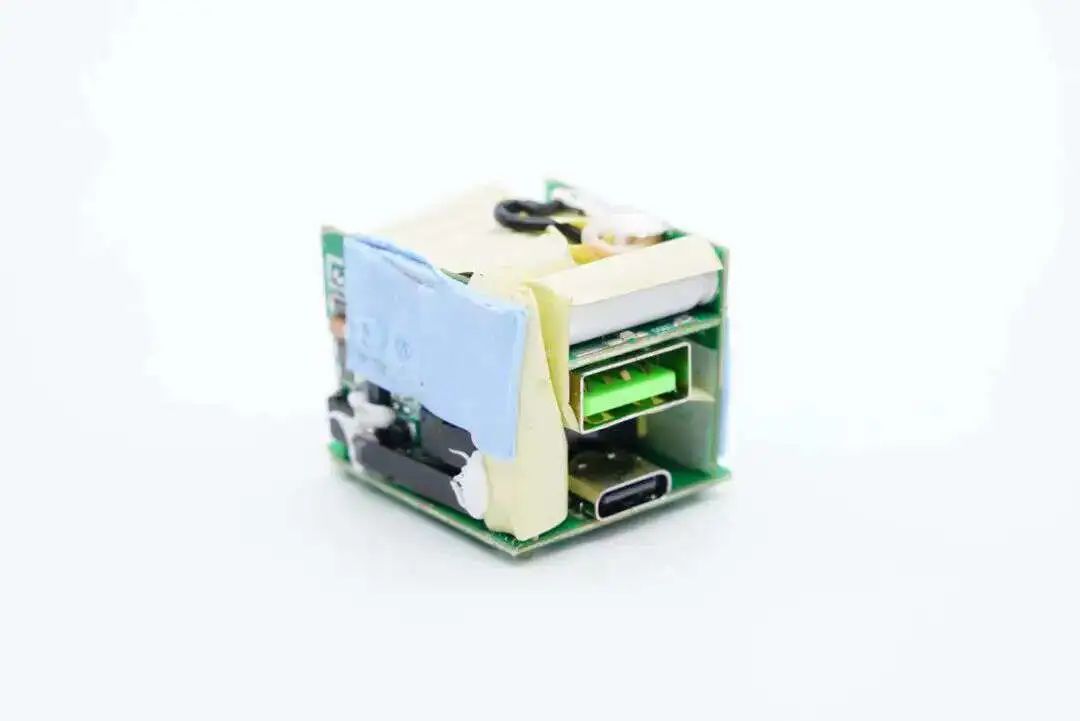

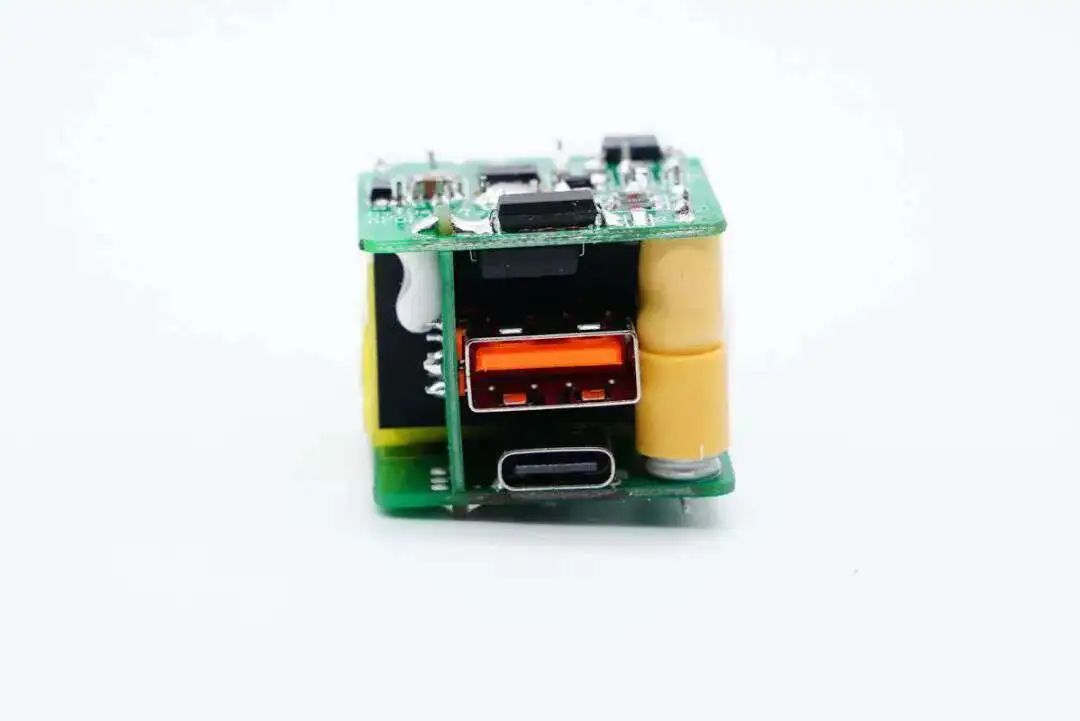

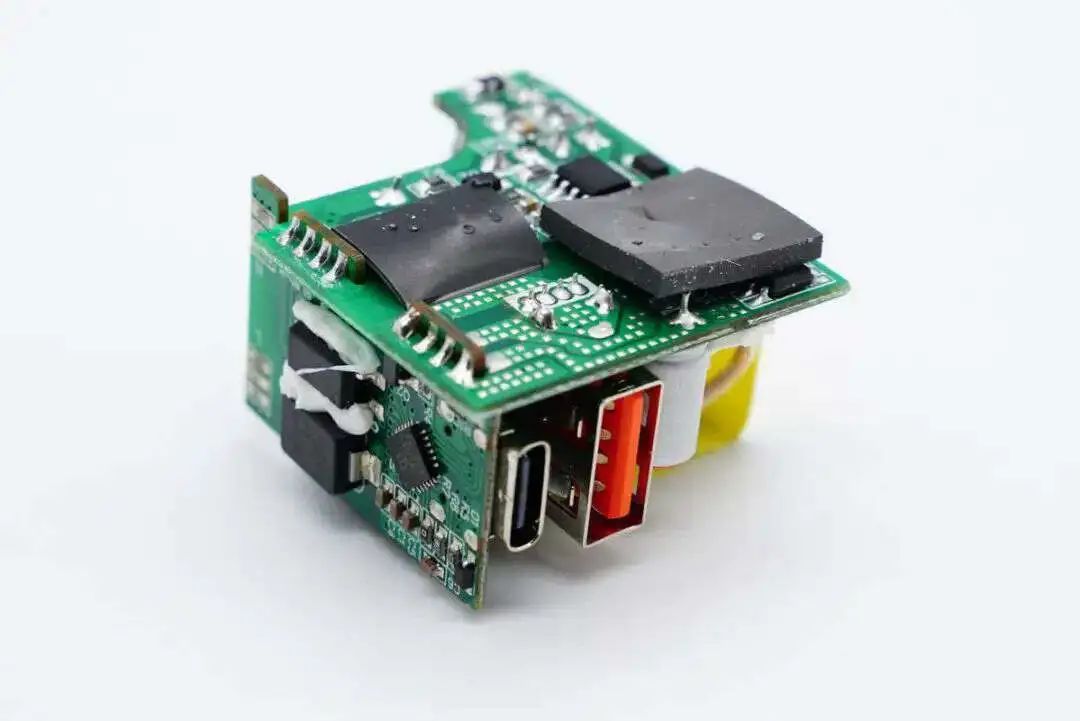

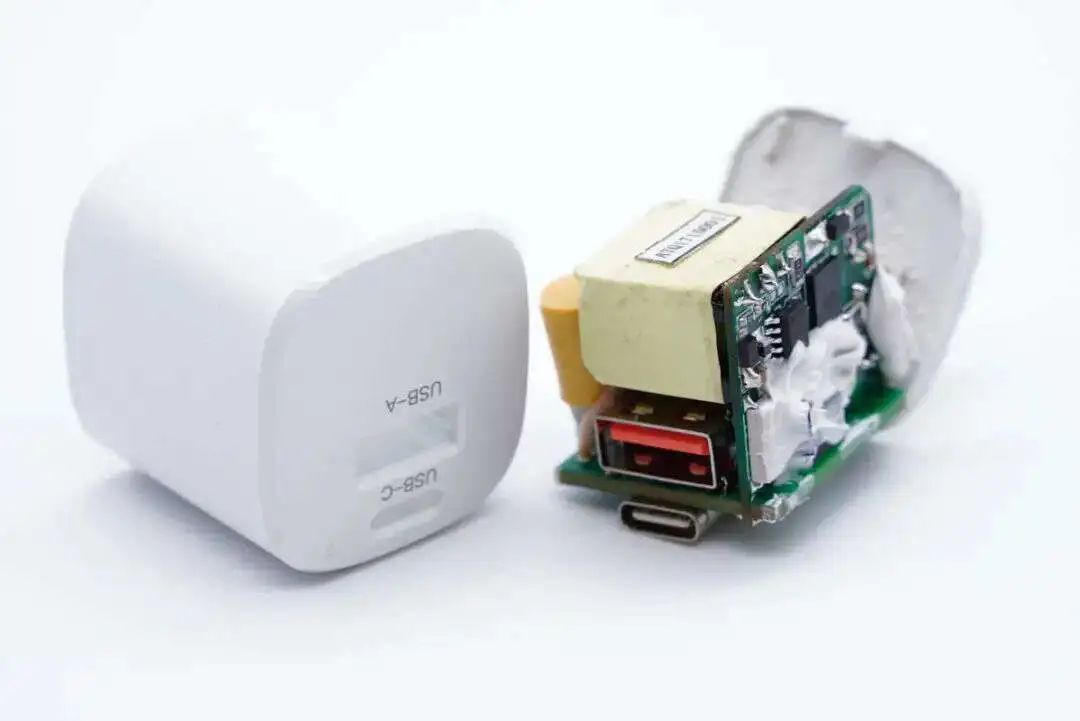

PCBA模块采用口字结构设计，输入输出小板以及两块连接小板组成，其中一块连接小板用来支撑USB-A母座。充电器开关电源由昂宝OB2710搭配维安高压MOS管，以及芯茂微LP35118V同步整流控制器以及谷峰整流管组成，输出端采用云矽半导体XPD738控制双口输出电压。采用永铭KCX和NPX系列小体积电容进行输入输出滤波。
应用案例：
机乐堂35W双C口充电器
机乐堂这款35W快充充电器配备折叠插脚以及双USB-C接口，整体便携性好并可最多同时给两台设备充电，适合差旅携带。此外接口兼容QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS全主流快充协议，满足苹果、三星、小米等大品牌设备快充需求。
充电器内部使用两路PI的高集成电源芯片，搭配英集芯IP2738双路协议芯片控制两个接口输出，这也是两个接口单口输出性能一致的原因。充电器模块内部灌胶及使用导热垫和铜片散热，温升更低更稳定。产品整体用料做工可靠。
应用案例：
KOSUN科讯

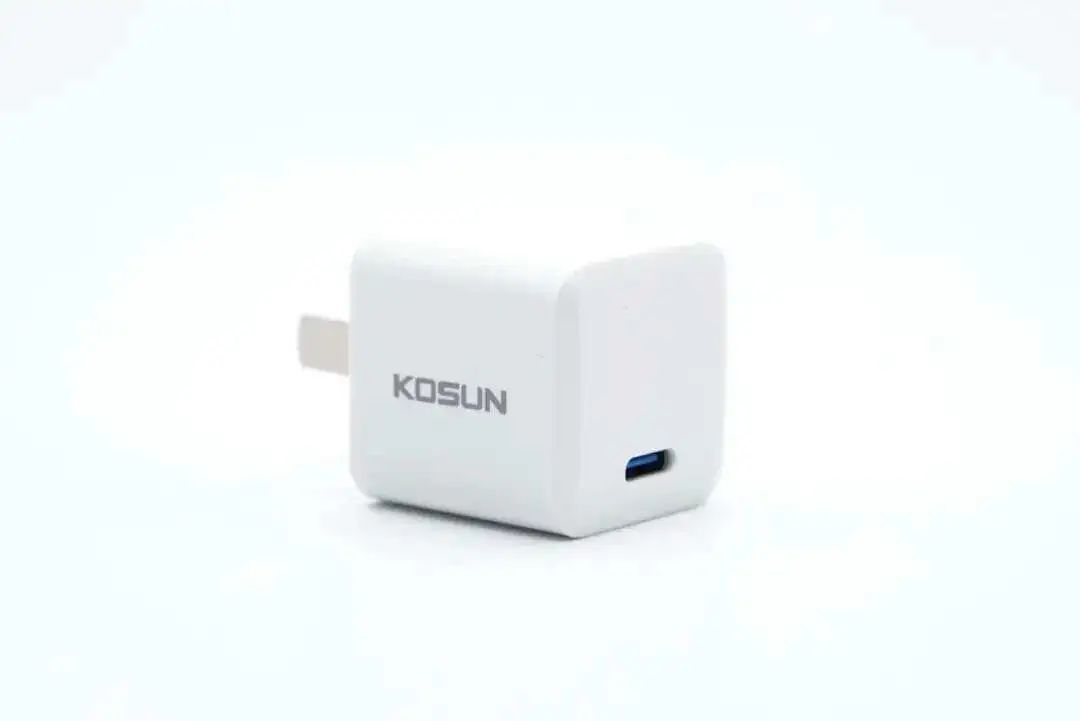

科讯33W氮化镓充电器
科讯这款迷你33W氮化镓充电器，小是产品的核心特点之一，功率密度做到了1.16W/cm³，虽然没有破纪录，但也和第一基本相当。其次充电器支持QC、AFC、FCP、SCP、PD3.0和PPS多个主流快充协议，具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A、3.3-11V3A电压档位，档位齐全，整体性能不错，满足各大品牌手机、平板等设备快充需求。配备固定插脚适合居家办公使用。

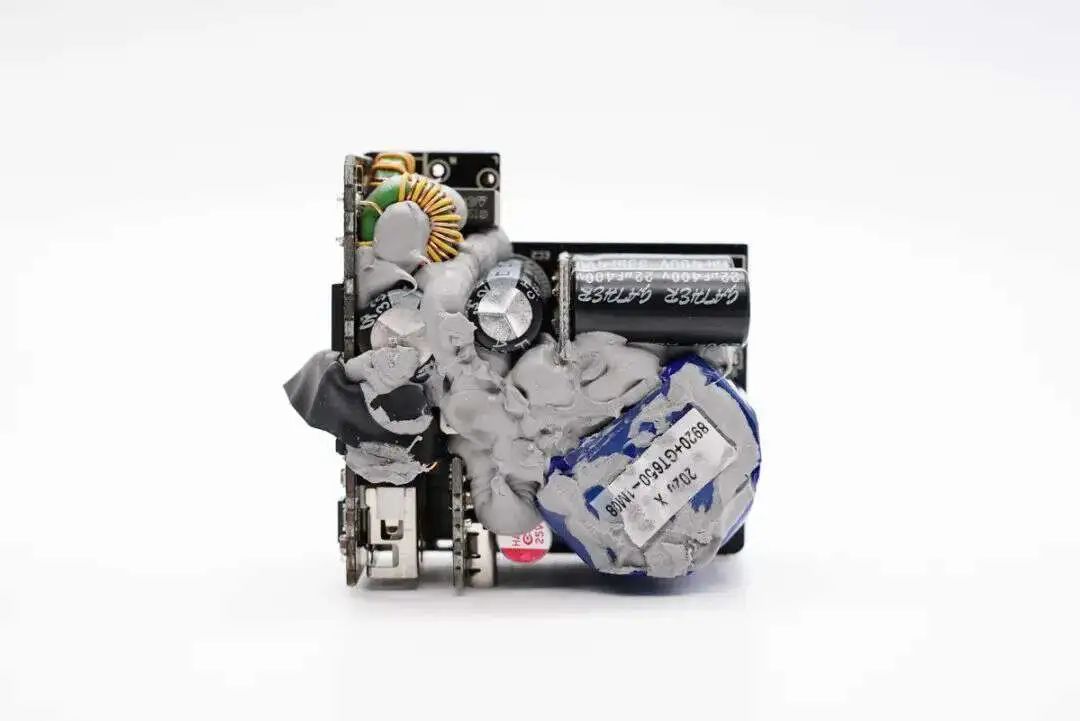

充电器输入端贴有一块导热垫，模块为U型结构设计，为了提高整体稳定性，元器件间的缝隙填充硅胶。另外高低压滤波电容套有绝缘胶套，整体做工讲究。另外充电器采用南芯半导体SC3021C+SC3503高频QR氮化镓快充方案，搭配英诺赛科第二代氮化镓功率芯片INN650DA04以及锐骏同步整流管，协议芯片采用英集芯IP2723T。采用艾华电解电容进行滤波，用料也很可靠。
应用案例：
L Lad爱兰博
爱兰博30W Super GaN快充充电器
爱兰博30W Super GaN充电器拥有小巧的外形，尤其是美规插脚和国标插脚版本，体积相比传统的充电器而言，优势非常明显；采用单口输出设计，可兼容多种主流快充协议，满足苹果、华为、小米、三星等多种主流品牌手机快充；同时30W的功率以及最高20V输出，也可用于轻薄型笔电、平板电脑、游戏机等产品充电。值得一提的是，充电器的认证齐全，可以加速品牌以及电商客户的上架，抢占30W PD快充市场先机。
这款充电器内部采用了三块PCB板组合设计得结构，基于英诺赛科第二代氮化镓器件开发，同时也采用了永铭小体积电容KCX系列，在有限的空间内实现最大功率输出，协议方面则选用云矽半导体的高集成芯片XPD737，内置VBUS开关，节省PCB板占用，简化外围电路设计。
相关阅读：

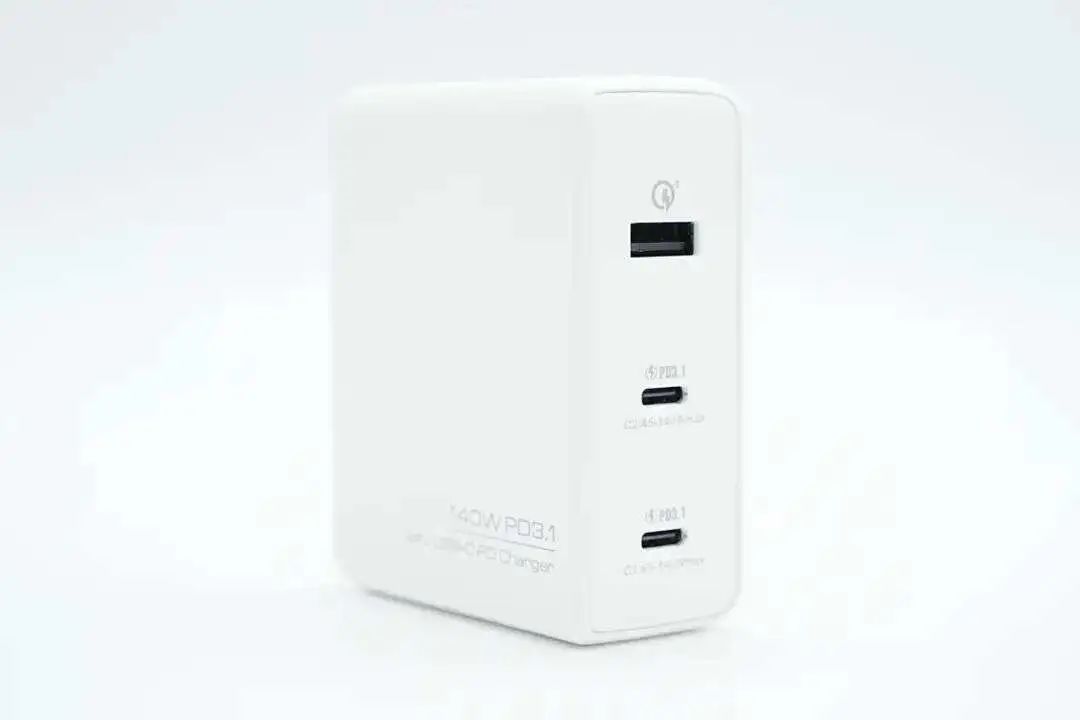

爱兰博140W氮化镓快充
L Lab爱兰博推出的这款USB PD3.1充电器独具特点，其标志性的模拟电路搭建设计，专利双电压双口直通电路在PD3.0, PD3.1高功率条件下，皆能实现高效率以及温度优势，且仅使用了通用器件，使其在市面上具备相当的竞争优势。充电器具备2C1A三个输出接口，其中两个USB-C口支持盲插，均可输出140W功率，并支持功率自动分配(65W+65W同时输出)，满足两台笔记本同时充电使用。USB-A口支持快充，对传统老式手机的快充支持也不错。
L Lab爱兰博这款充电器采用多块PCB组合焊接设计，一方面将发热元件分散布置，避免局部积热，另外一方面充分利用内部空间，减小大功率充电器的体积。充电器内部PCBA模块采用散热片包裹散热，内部使用导热垫填充，充分散热。
应用案例：
1、拆解报告：L Lab爱兰博140W 2C1A氮化镓充电器
Lenovo联想
联想小新65W充电器
联想这款充电器采用白色机身，固定插脚，标准的配机充电器设计。充电器支持65W PD快充，得益于通用的USB PD接口，这款充电器除了为配套的投影仪供电外，还能为笔记本供电，十分方便。

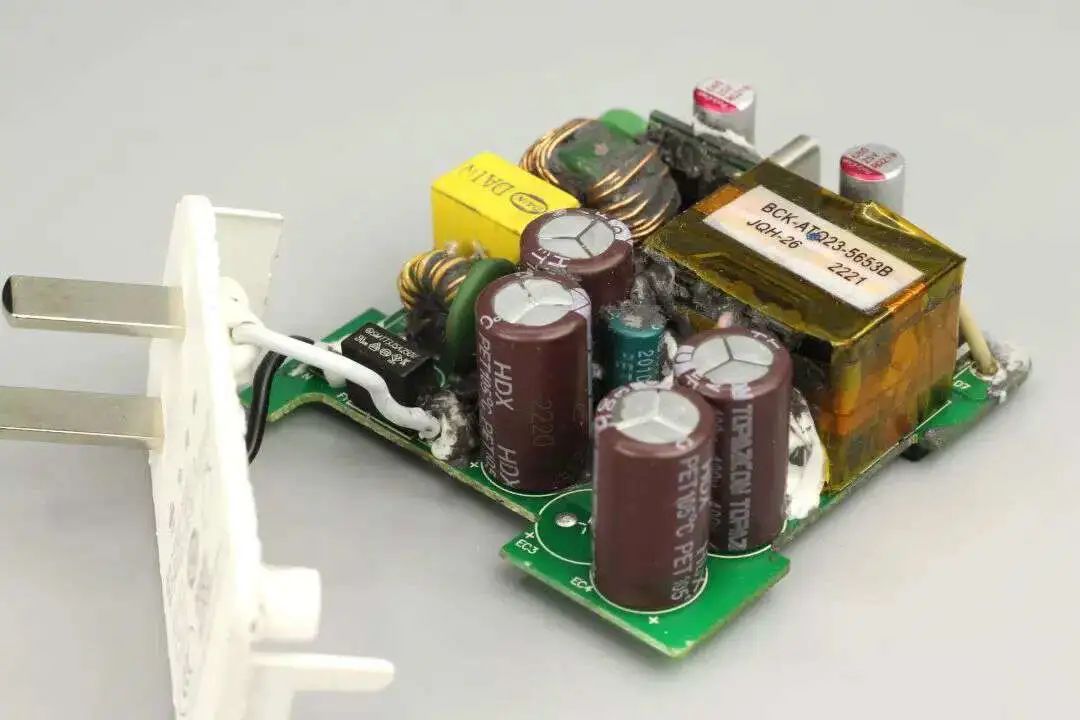

这款充电器采用反激拓扑，宽电压输出设计。充电器内置东科半导体的快充电源方案，为DK065G合封氮化镓芯片搭配DK5V100R10M同步整流芯片组成，通过拆解可以看到，东科这款氮化镓合封芯片电源方案的外围元件非常精简。
应用案例：
Mcdodo麦多多
麦多多20W PD快充充电器
麦多多20W PD快充充电器有黑白款式可供选择，机身外壳光滑圆润，输入端配备固定式插脚，接口处设有装饰环，整体小巧精致，上手体验感好。充电器支持Apple 2.4A、QC、AFC、FCP、SCP、MTK PE+2.0和PD3.0多个协议，支持9V2.22A和12V1.66A输出，最大20W充电功率可以满足iPhone 12全速充电需求。
充电器内部采用三块PCB板组合结构，充分利用内部空间，使得这款产品体积堪称迷你，功率密度是苹果原装5W充电器的4倍。同时在用料方面，选用了英飞凌初级开关管和芯朋微AP8268+PN8309H开关电源方案，提高转换效率。协议芯片采用英集芯IP2723T，其已经通过了PD3.0认证，性能优秀。
应用案例：
1、拆解报告：Mcdodo麦多多20W USB PD快充充电器
麦多多100W氮化镓充电器
麦多多100W2C1A氮化镓快充充电器支持QC、AFC、FCP、SCP、PE2.0、PD和PPS快充协议，整体兼容性很好，支持65W+30W和60W+20W+22.5W充电模式，满足MacBook笔记本、iPhone 12手机等设备同时快充需求。另外可搭载多规格插脚是其另一大优势，出差旅行使用更方便。

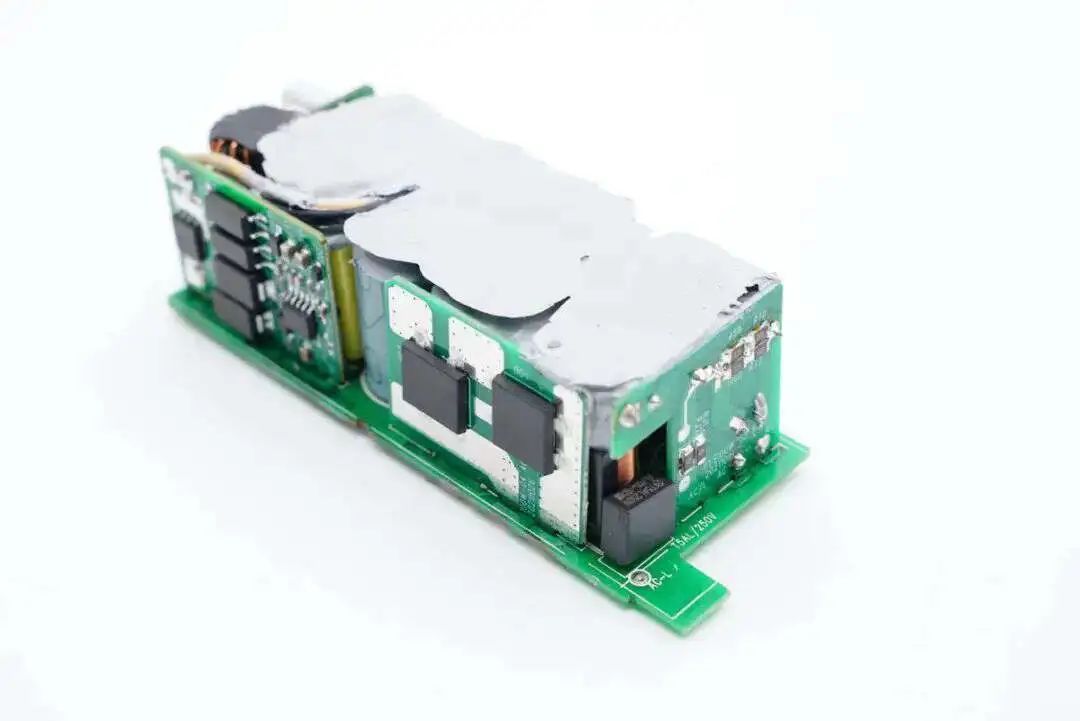

这款100W充电器采用时下热门的恩智浦TEA2016AAT+TEA1995T高性能LLC架构，PFC级采用纳微氮化镓功率芯片，LLC级采用谷峰MOS管组成开关电源；输出端三个接口采用三路独立降压电路，而且均采用智融SW3516H+泰德TDM3482方案，输出功率由MCU智能分配。
应用案例：
MI小米

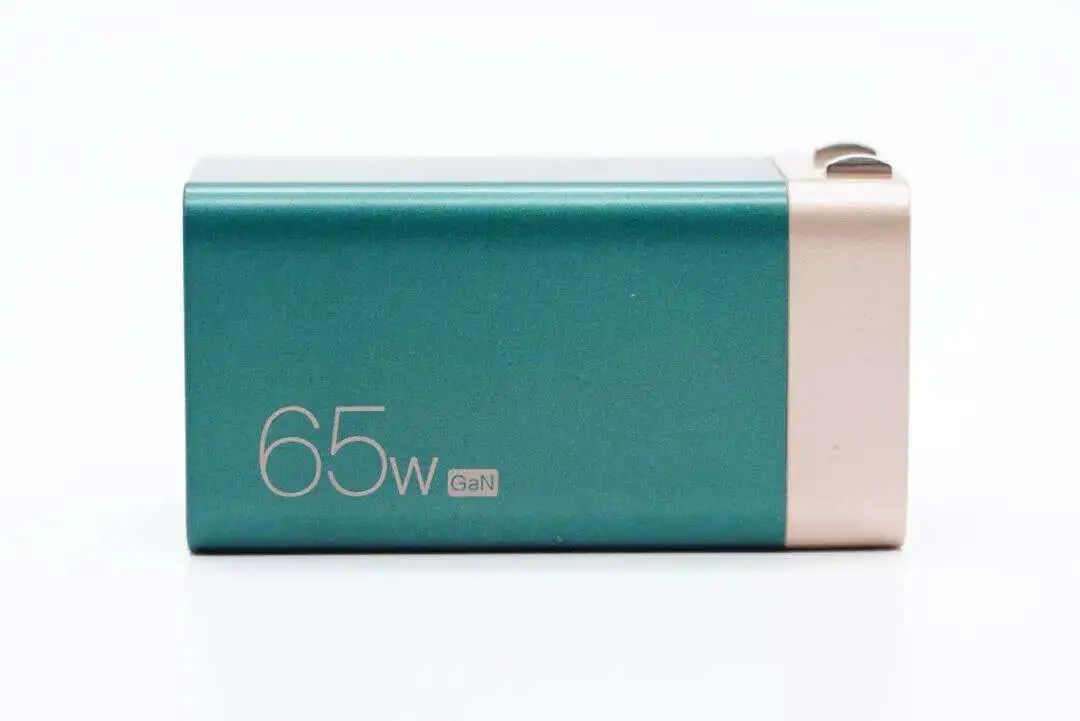

米物甄妙65W氮化镓充电器
米物甄妙65W氮化镓充电器采用常规柱状造型设计，不过机身配色别致，而非千篇一律的黑白款。充电器整体十分小巧，功率密度达到了0.97W/cm³，在多口氮化镓充电器中是非常少见的，携带外出方便。此外充电器支持QC、AFC、FCP、SCP、PE2.0、PD和PPS等主流快充协议，兼容性非常好，满足小米、华为、苹果等品牌手机、笔记本快充需求。
这款充电器内部元器件采用三段式布局设计，清晰明了。输入输出端均设有小板，充分利用内部空间，而贴片保险丝和特锐祥Y电容的使用则可以为充电器节省空间。
应用案例：
MOMAX摩米士

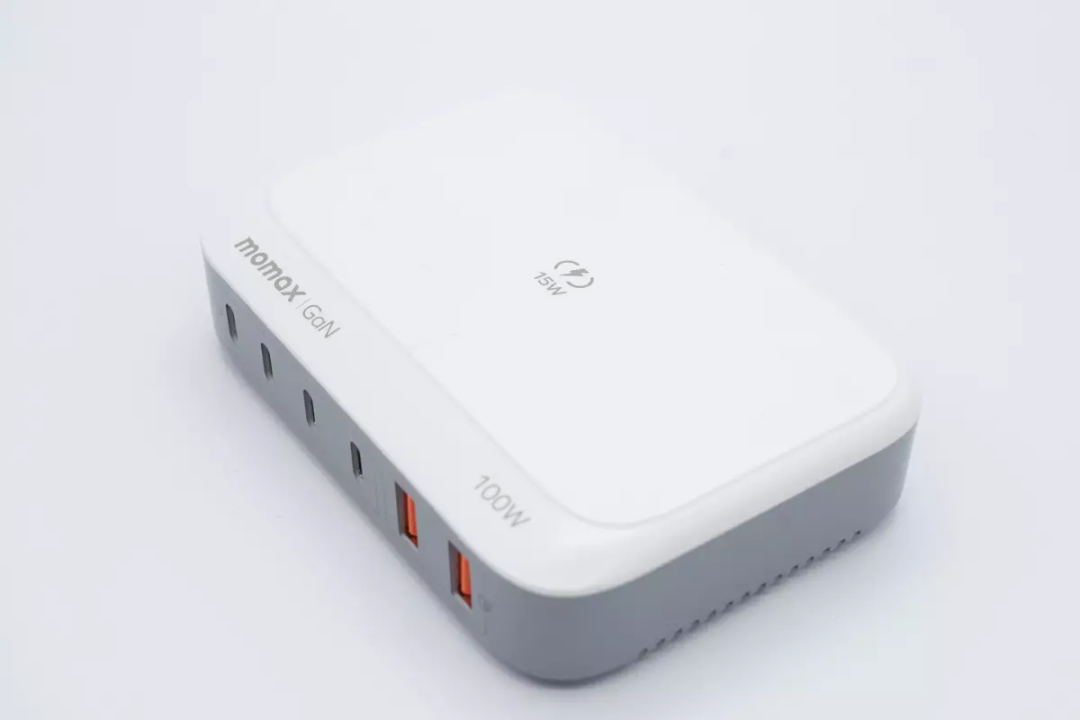

摩米士100W七合一桌面充电站
摩米士这款桌面充具备100W输出功率，并具备无线充电功能，同时具备四个USB-C接口和两个USB-A接口，其中USB-C1和USB-C2接口均支持100W快充，USB-C3和USB-C4支持30W快充，USB-A口也支持快充，并且支持功率自动分配，快充协议支持全面，满足多个设备同时充电需求。

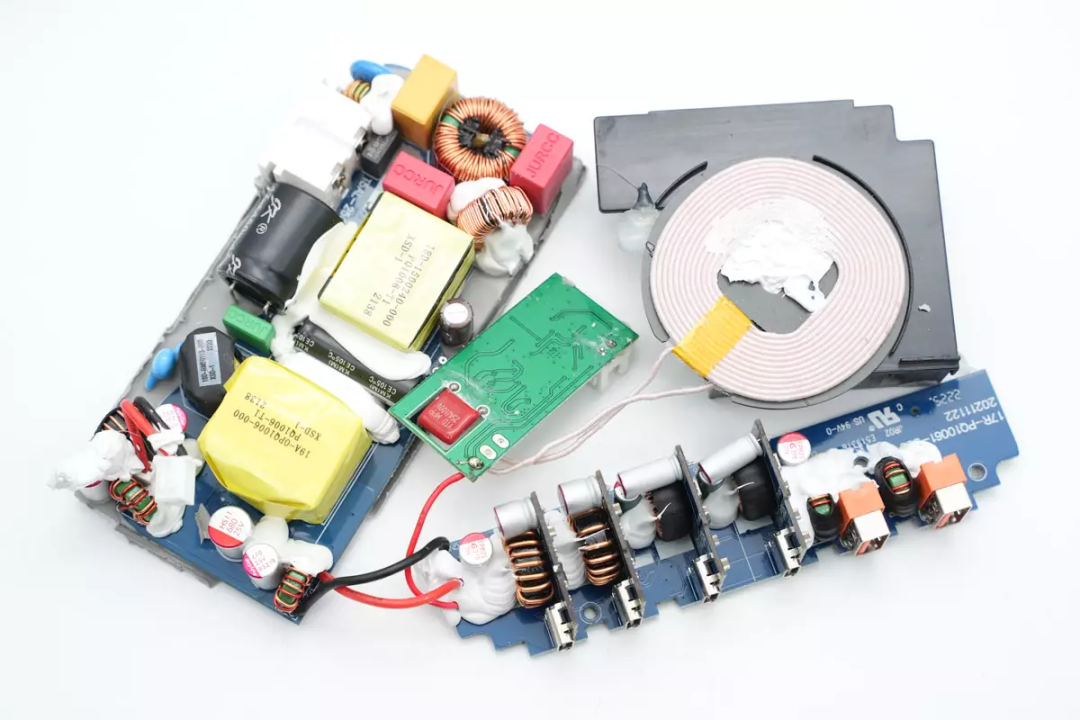

这款氮化镓充电器采用MPS二合一高集成电源芯片HR1211，PFC升压开关管采用纳微NV6127氮化镓功率芯片，PFC整流管采用亿源半导体CDM0D04065N6碳化硅二极管，LLC开关管采用东微OSS60R190J。输出使用四路同步降压电路进行快充输出。
应用案例：
1、拆解报告：摩米士100W 4C2A六口氮化镓无线桌面充电器
MOSO茂硕
茂硕迷你20W快充
硕这款20W快充机身简洁，整体尺寸仅有30*30*30mm，造型趋于“小方块”，十分小巧迷你，满足时下消费者对20W迷你快充的需求。此外充电器兼容QC2.0/3.0、AFC、FCP、PD3.0、PPS快充协议，具备3.3-5.9V3A和3.3-11V1.8A两组PPS电压档位，可以很好适配iPhone 12系列手机，满足日常快充需求。

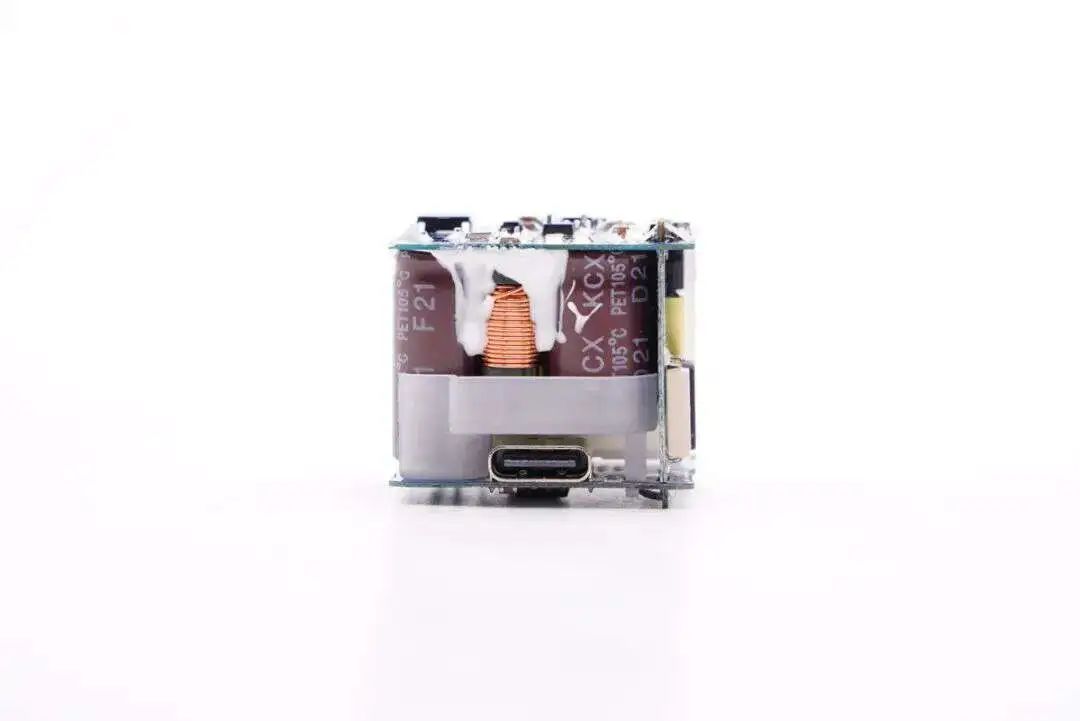

充电器模块由三块小板堆叠设计，初次级元器件间有塑料壳隔离。充电器采用了诚芯微CX7527C+CX7538B高集成方案，对产品设计、成本、加速上市等方面非常有帮助。此外还采用了云矽半导体XPD720协议芯片和永铭小体积电容。正是得益于诚芯微快充方案和小电容等器件的使用，使得充电器做到了如此地小巧而精致。
应用案例：
MOVE SPEED移速
移速20W小精灵快充
移速这款20W迷你充电器小巧简洁，配备固定式插脚以及单C口，除了支持QC和PD通用快充协议外，还支持PE2.0和PPS快充协议，具备3.3-5.9V3A和3.3-11V2A两组PPS电压档位，整体兼容性不错，可以满足各大品牌手机日常充电需求。

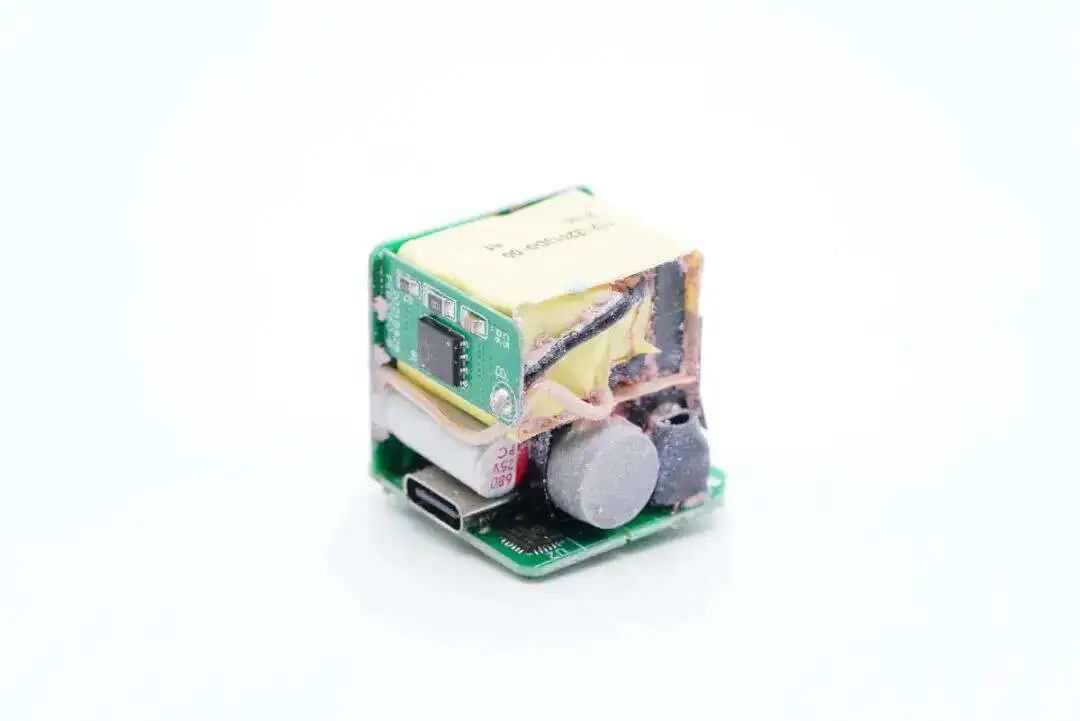

充电器采用时下热门的多块小板组合焊接设计，采用昂宝OB2631U+OB2004Z+OB2613全套快充电源方案，外围元件少，电路十分精简。此外
采用军康电解电容、富仕达和钰邦固态电容进行输入输出滤波，用料主流。电容做了绝缘处理，同步整流芯片所在区域露铜加锡增强散热，做工讲究。
应用案例：
NETEASE网易
网易智造迷你33W充电器
网易智造迷你33W氮化镓充电器是30W迷你充市场火了之后针对性推出的一款产品，外壳采用亮面磨砂工艺交替设计十分有特点。充电器不仅配备1A1C接口，而且三维仅34*31*31mm，此外接口支持QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充协议，体积、性能方面都能充分满足消费者要求。
充电器采用南芯一套SC3021D+SC3503高频QR开关电源方案，搭配英诺赛科INN650DA04氮化镓功率开关管以及士兰微的同步整流管，英集芯IP2726协议芯片控制双口输出。永铭小体积快充电容进行输入输出滤波，整体用料做工不错。
应用案例：
nubia努比亚
努比亚大白20W快速充电器
努比亚大白20W迷你快充小巧便携，并具有多种配色选择，简洁时尚。充电器具备单USB-C输出，9V 2.22A，20W输出功率满足苹果手机快充。得益于充电器内部使用了高集成的快充方案，再搭配PolyCap柏瑞凯RN系列小型化、超低ESR的固态电容，为次级输出滤波电路提供良好的滤波效果，20W输出功率与5W充电器体积相仿，具有十分明显的体积优势。
努比亚大白20W PD快充内置PI INN3266C高集成主控芯片，输出协议芯片采用英集芯IP2189，支持多种快充协议。充电器内部使用高集成开关电源芯片，功能齐全，集成度高。高集成的电源方案，配合叠板工艺，充分利用空间，优化了小体积快充电源设计，降低物料及研发成本，提升产品整体竞争力。
应用案例：
ON

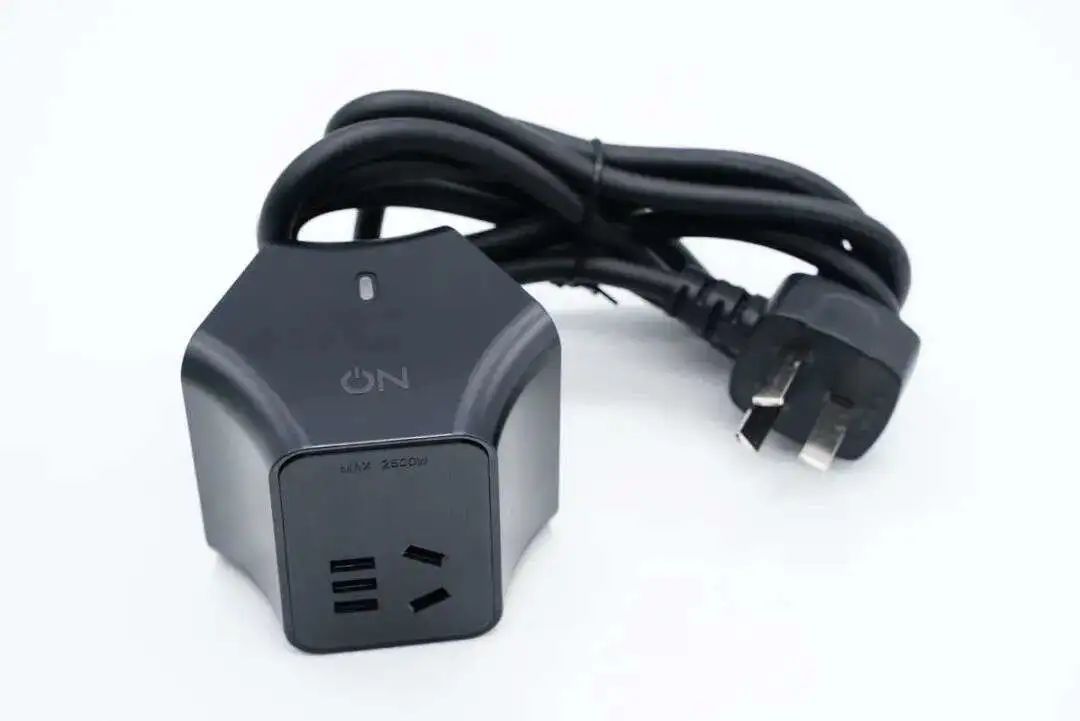

ON 65W氮化镓快充插座
ON 65W氮化镓快充插座采用摩天轮造型设计，且为立体机身，时尚靓丽又节省用户正面空间。此外配有3个2+3新国标插孔和三个USB接口，最多可满足6台设备用电需求。其中充电器支持QC、AFC、FCP、SCP、PE2.0、PD、PPS多个快充协议，整体兼容性好，实用性强。

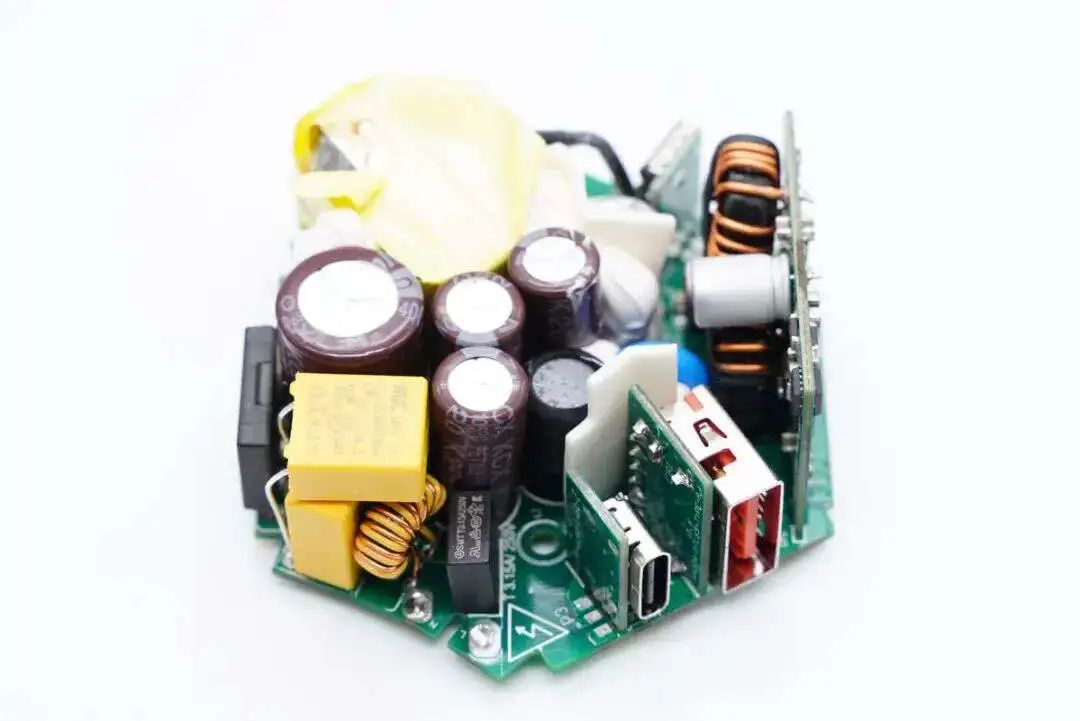

内部AC插口模块和充电器模块采用上下层布局设计，仅通过导线进行连接，独立性非常明显，之间互不影响。充电器上设有二次降压板，每个USB母座均焊接在小板上，充分利用内部空间。
应用案例：
1、拆解报告：ON 65W 2C1A氮化镓快充插座HOP5334A
opaqi欧派奇
欧派奇65W超级硅快充
欧派奇65W超级硅快充充电器机身壳磨砂，整体设计十分简洁，配备可折叠插脚和2C1A三个USB接口，支持QC、AFC、FCP、SCP、PE2.0、PD3.0、PPS全主流快充协议，具备5-20V齐全电压档位，支持3.3-11V5A PPS快充，还支持华为22.5W超级快充，整体兼容性好，性能实用，可以很好兼容市面上绝大多数品牌设备。

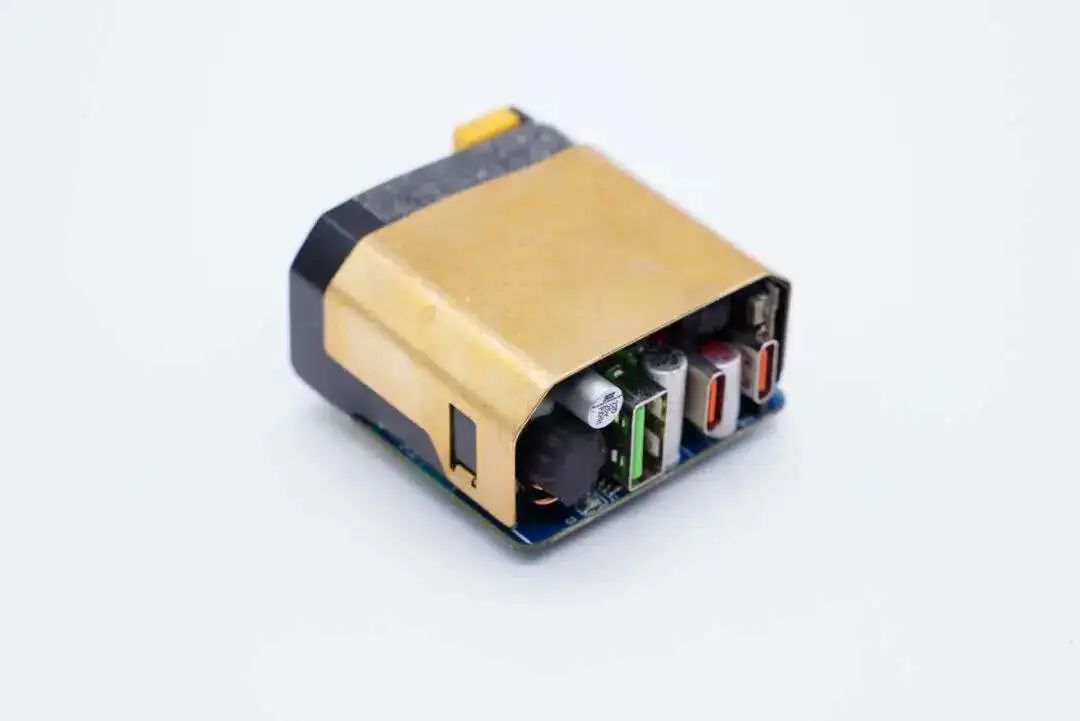

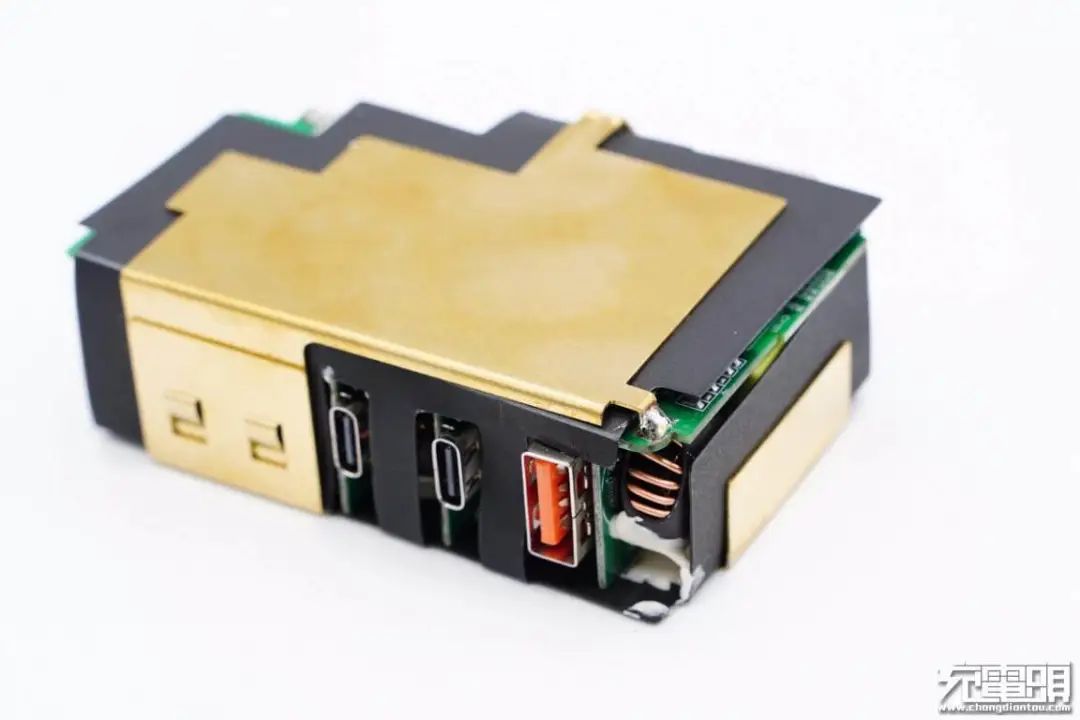

充电器除主板外，还额外设有四块小板，充分利用内部空间。变压器、电容等打胶固定，模块覆盖黄铜散热片。充电器采用了茂睿芯开关电源方案，两路DC-DC电路均采用智融SW3516H方案。主要采用永铭KCX和NPX系列小体积电容进行滤波，帮助充电器实现小型化设计。
应用案例：
1、拆解报告：欧派奇65W 2C1A超级硅快充充电器HN251A
PHILIPS飞利浦

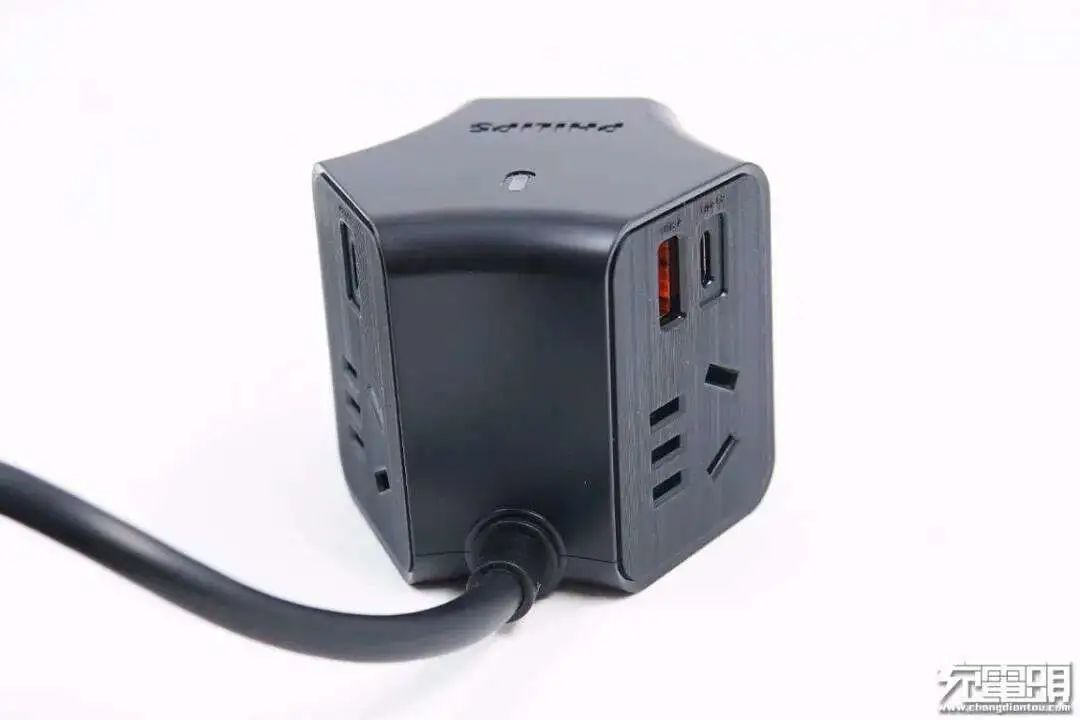

飞利浦摩天轮插座
PHILIPS飞利浦65W氮化镓快充摩天轮插座集成了3个2+3新国标插孔和2C1A三个接口，USB接口支持65W和60W大功率快充，兼容多快充协议，具备齐全的电压档位，可满足各类设备的快充需求。设计上，采用新颖的摩天轮造型设计，在氮化镓加持下，更小更时尚；两个C口单口输出性能完全一样，提升用户使用体验。
充电器AC-DC部分由安森美NCP1342搭配GaN systems氮化镓功率芯片，以及MPS MP6908A搭配万代同步整流MOS组成。然后分USB-C1以及另外1A1C两路独立降压后分三口输出，分别采用智融SW3516H和SW3518S进行降压控制和协议识别。充电输入输出端采用永铭和绿宝石电容进行滤波，变压器和氮化镓芯片配有黄铜散热片散热，输出端设有二次降压小板充分利用内部空间，产品整体用料做工讲究。
应用案例：
1、拆解报告：PHILIPS飞利浦65W氮化镓快充摩天轮插座
PLUAGR创富源
创富源迷你33W氮化镓充电器
创富源这款迷你33W氮化镓充电器在配备1A1C接口情况下，整体尺寸只有31.5*32.5*34mm，功率密度高达0.93W/cm³，十分小巧，满足消费者对33W迷你充的需求。
充电器采用两块电路板组合焊接，L型结构设计，电容、变压器等器件打胶加固，电容套有绝缘胶套，初次级间设有隔离板。充电器采用南芯SC3021D主控搭配英诺赛科INN650DA04二代氮化镓功率器件，以及士兰微SD8525H同步整流芯片组成高频QR开关电源，云矽半导体XPD738协议芯片控制双口输出电压。永铭小体积电容进行高压滤波，整体用料主流。
应用案例：
PLUAGR创富源35W双C口充电器
双口USB-C电源作为传统单口充电器的升级产品，在体积变化不大的前提下，支持两人同时充电，对于双机用户或者情侣用户来说非常适合。PLUAGR双口充电器内置氮化镓技术，体积得到很好控制，单接口支持35W输出，双口共同输出支持20+20W功率分配，同时支持PPS快充协议，对于手机充电的兼容性非常好。

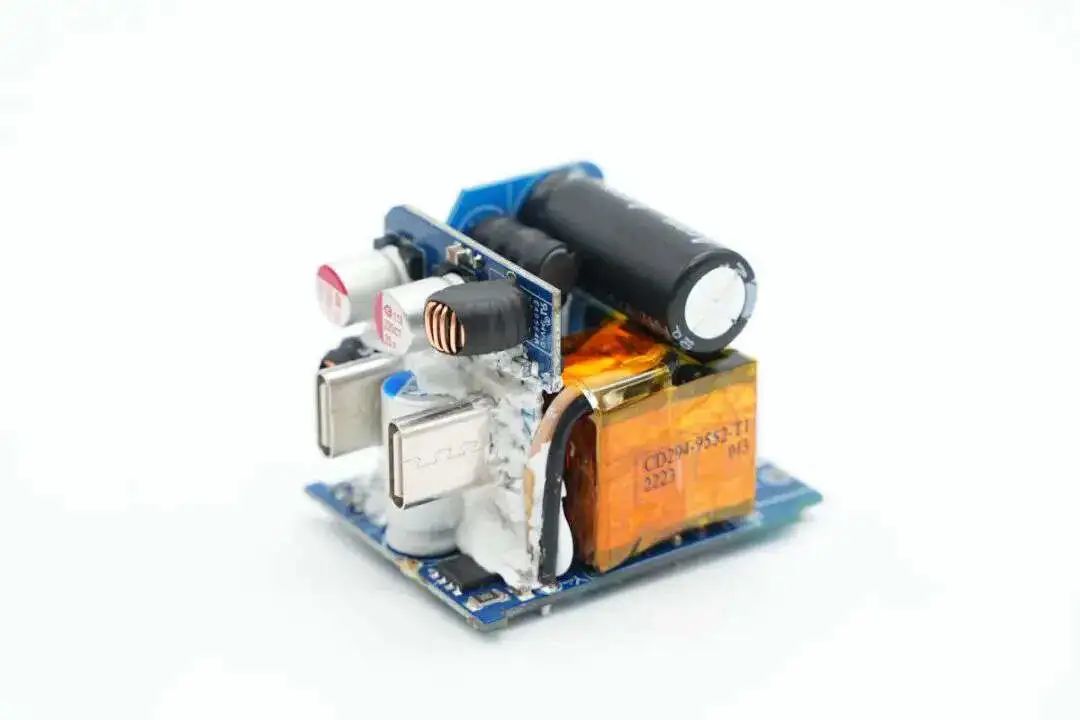

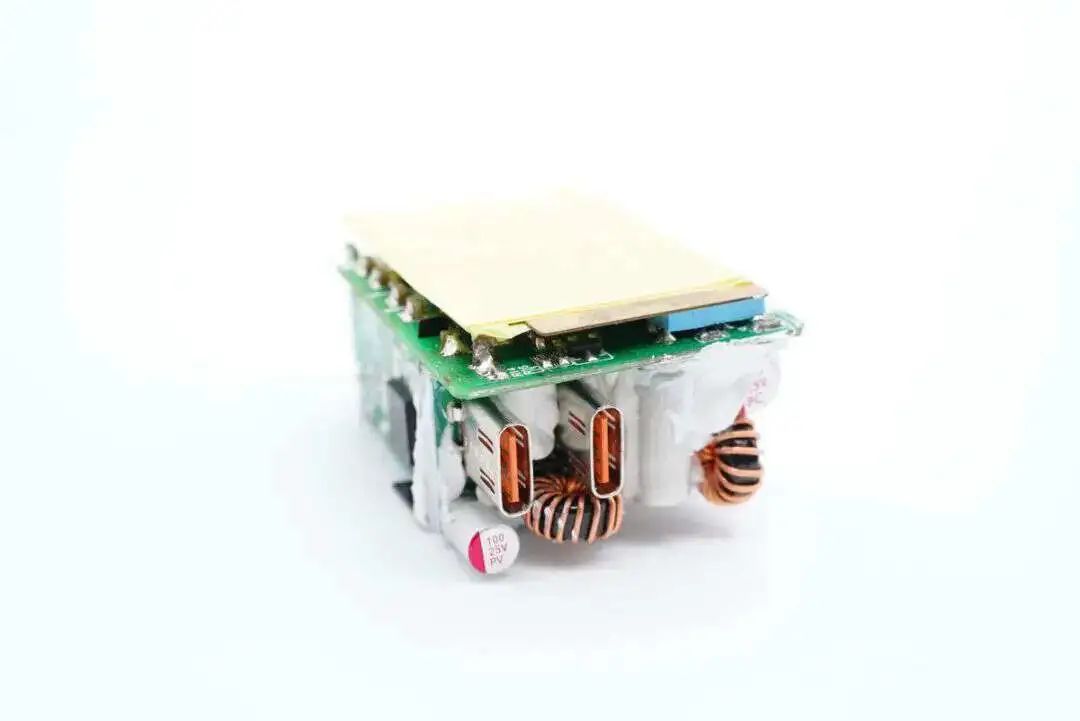

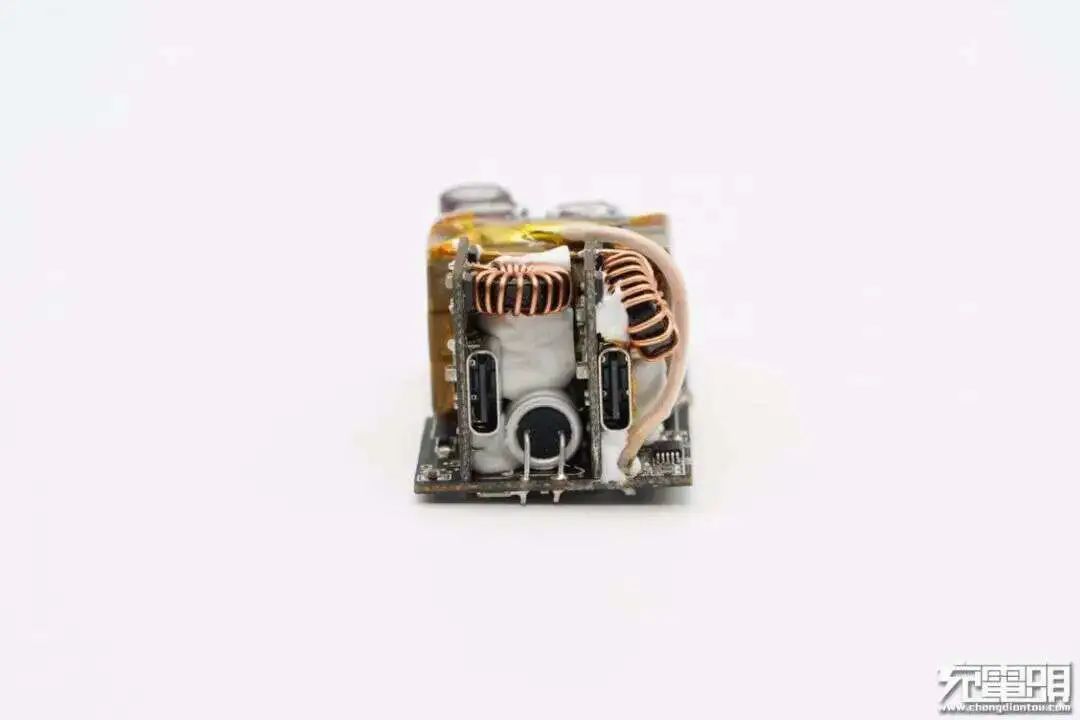

充电器内部采用茂睿芯氮化镓主控芯片搭配英诺赛科氮化镓功率管，输出使用MPS同步整流控制器，定压输出。输出使用两路智融SW3526多合一降压芯片，芯片内集成降压MOS管，同步降压控制器以及协议功能，大大简化次级二次降压电路设计。
应用案例：
PISEN品胜

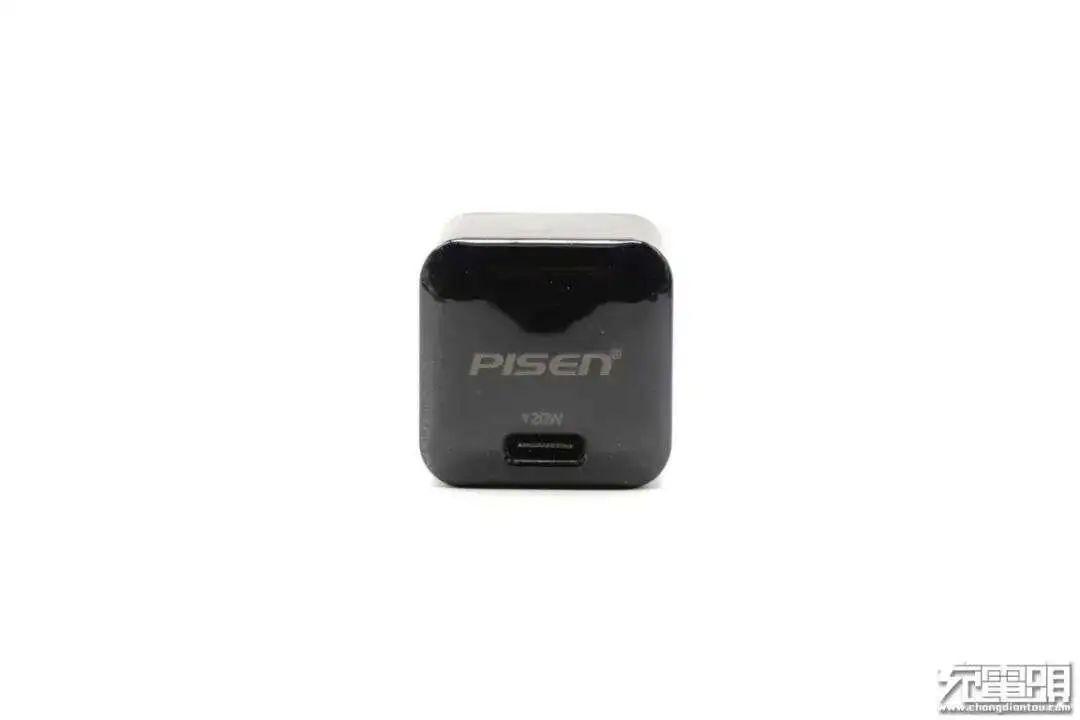

品胜20W充电器
品胜20W迷你快充充电器外观设计相当别致，腰身靠近输入端处设有环形亮面凹槽，输出顶面微凸。同时机身三维均小于30mm，相当小巧，官方正式名称叫“小不点”毫不夸张。性能方面，支持QC、AFC、FCP、PD3.0快充协议，具备5V3A、9V2.22A、12V1.67A三组电压档位，满足iPhone 12充电绰绰有余。
这款充电器输入端采用导线连接通电，内置两块PCB板相互垂直焊接组成，输入输出端采用永铭针对20W快充市场推出的小型电解/固态电容进行滤波。此外充电器采用开关电源加协议芯片架构，初级开关管采用东微高压超级结开关管，同步整流管采用维安低压MOS管。输出端由伟诠WT6636F协议芯片控制输出，该芯片通过了USB PD3.0（PPS）认证，性能有保证。
应用案例：
品胜20W迷你快充

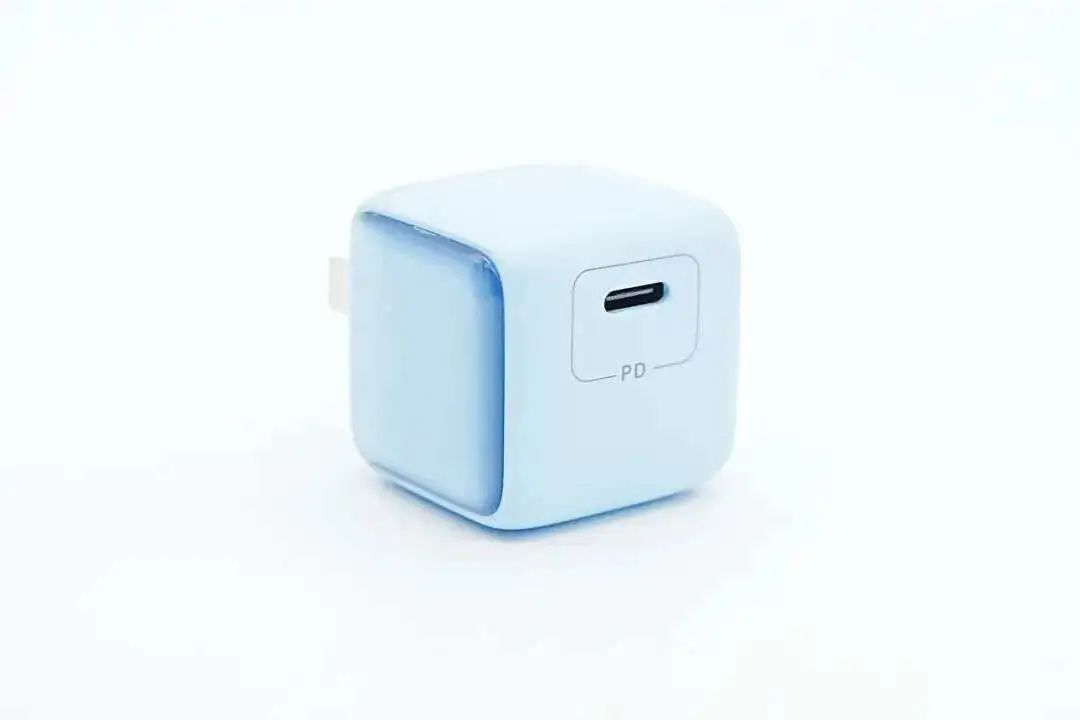

品胜这款20W充电器体积小巧，一抹渐变蓝色外观也为充电器增添了卖点。充电器兼容QC2.0/3.0、AFC、FCP、PD3.0快充协议，具备9V2.22A和12V1.67A电压档位，满足苹果iPhone 12/13手机日常快充需求。
品胜这款20W充电器采用两块小板组合焊接设计，内部使用硅动力SP6649DFL+SP6516FD的高集成度开关电源方案，协议芯片来自云矽半导体，XPD938支持USB-C+USB-A双口快充应用。高集成的快充方案，助力打造小巧便携的快充，带来更加灵活的设计。
应用案例：
PiLOT今翔

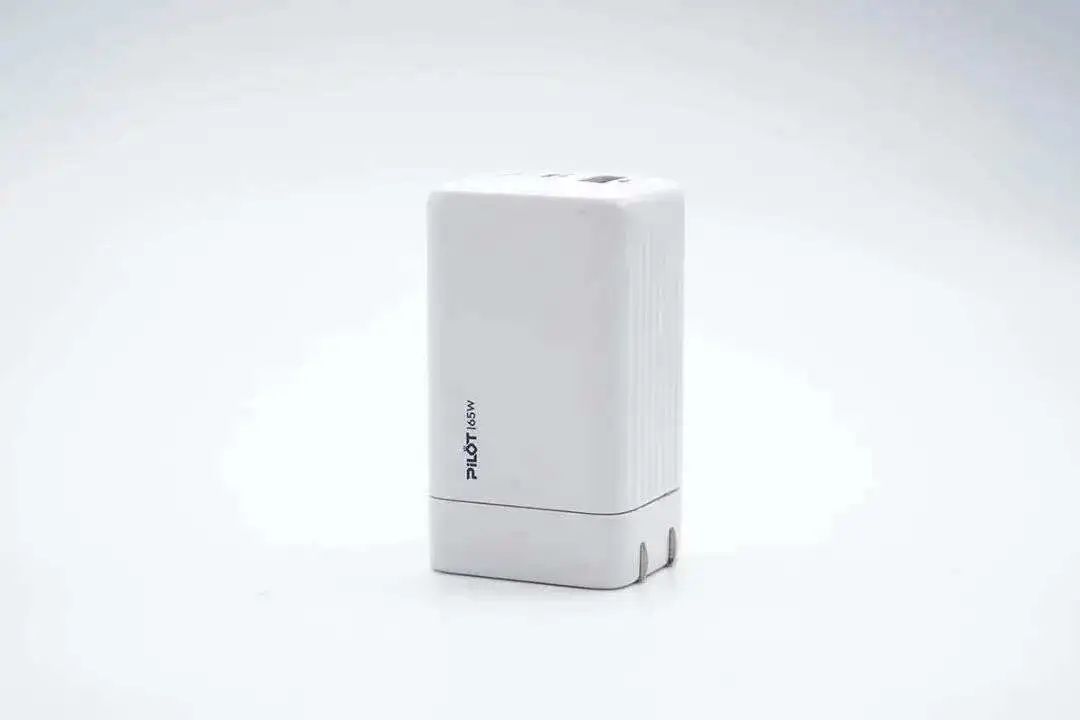

今翔65W氮化镓充电器
PiLOT今翔是一家15年OEM/ODM研发及生产服务的工厂。这款65W氮化镓快充体积做得很小，搭配可折叠美规插脚，小巧便携。其次产品整体的兼容性也很好，配备2C1A三个接口，支持QC、AFC、FCP、SCP、PE2.0、PD3.0、PPS多个快充协议，满足市面上绝大多数品牌设备快充。支持两台设备同时快充，最多满足三台设备同时充电需求。
PCBA模块采用经典三段式布局，输入输出端共设有四块小板，变压器、电容等器件打胶加固。开关电源由安森美主控搭配英诺赛科INN650D02氮化镓功率开关管，以及MPS MP6908A搭配真茂佳同步整流管组成。两路二次降压电路主控芯片均采用的智融SW3516H。采用永铭NPX系列小体积电容进行同步整流输出和二次降压输出滤波。
应用案例：
1、拆解报告：PiLOT今翔65W 2C1A氮化镓快充充电器

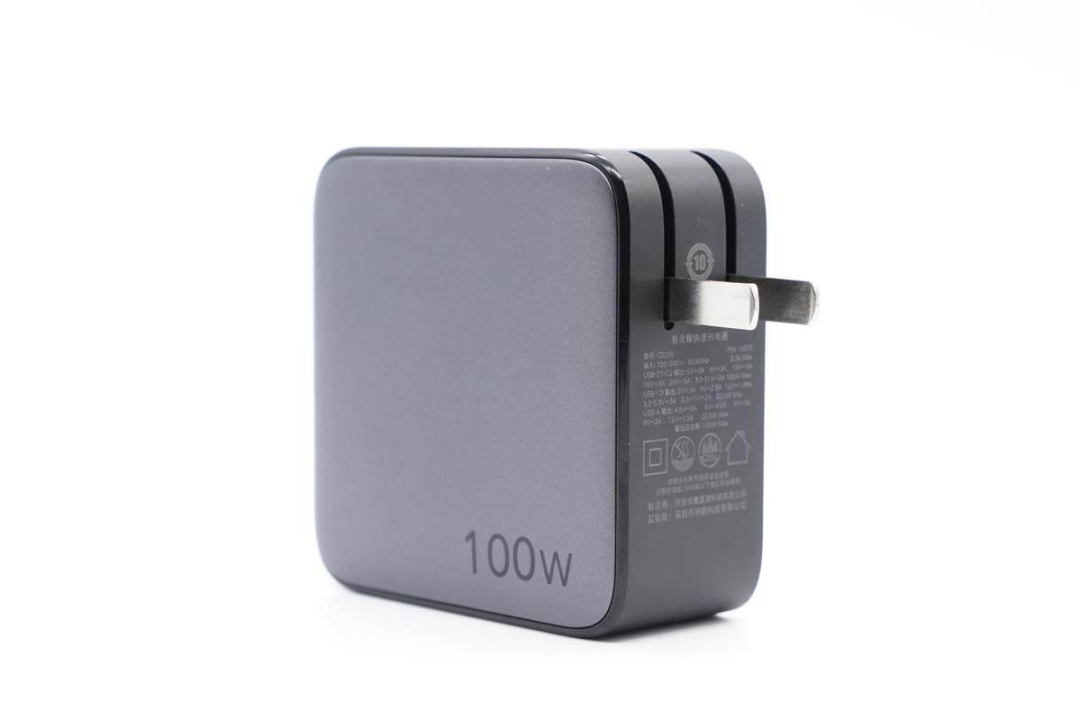

今翔100W氮化镓充电器

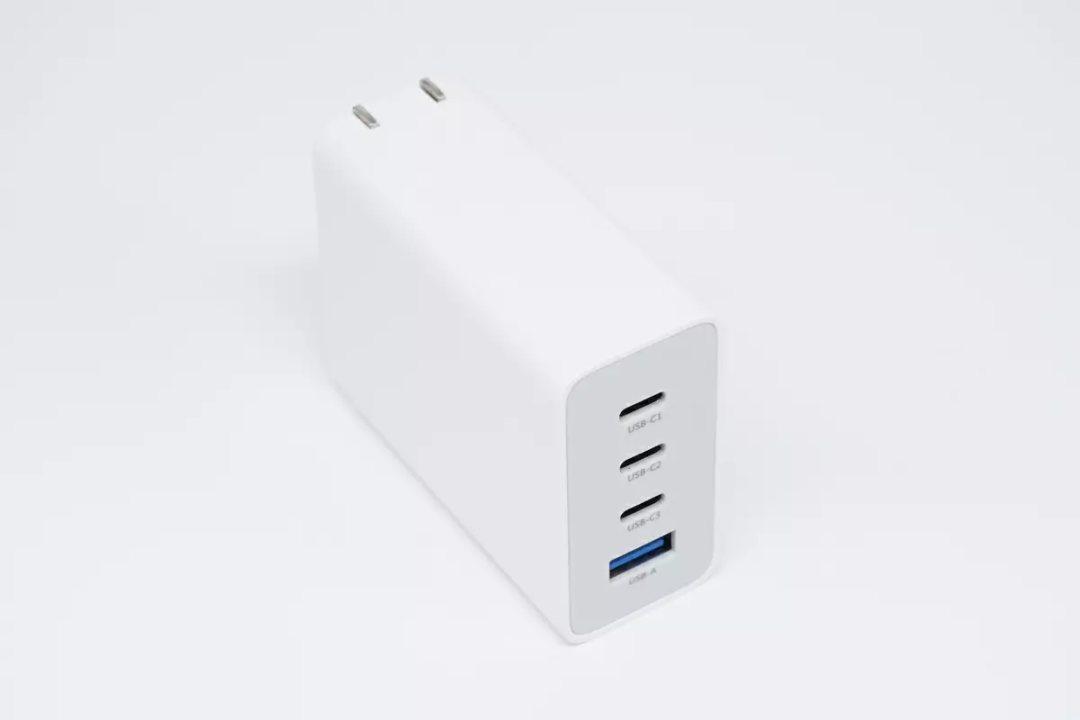

今翔 100W氮化镓快充采用折叠插脚设计，便于收纳。输出方面具备三个USB-C接口和一个USB-A接口，其中USB-C1支持100W快充，USB-C2和C3共享35W快充，USB-A口也支持快充，并且支持功率自动分配，快充协议支持全面，满足多个设备同时充电需求。
这款氮化镓充电器采用MPS二合一高集成电源芯片HR1270，PFC开关管采用英诺赛科INN650D150A，PFC整流管采用森国科KS06065D碳化硅二极管，LLC开关管采用英诺赛科INN650D260A。输出采用三路同步降压电路，实现各个接口的独立快充。
应用案例：
1、拆解报告：Pilot今翔100W 3C1A氮化镓充电器C1100
PYS鹏元晟
鹏元晟迷你30W快充
鹏元晟这款30W氮化镓充电器兼容QC、AFC、FCP、SCP、PE2.0、PD3.0、PPS全主流快充协议，具备5-20V五组固定电压档位，以及3.3-5.9V3A和5.9-11V2.7A两组PPS电压档位，既可以满足苹果iPhone 12/13手机快充，对小米、华为、三星等品牌手机也有很好的兼容性，实用性强。此外十分小巧的机身也是这款充电器的一大卖点。
充电器采用南芯半导体SC3021D+SC3503全套高频QR氮化镓快充方案，搭配英诺赛科第二代氮化镓功率芯片INN650DA04以及同步整流管，英集芯IP2723T认证协议IC控制输出电压。永铭、柏瑞凯电容进行输入输出滤波，整体用料扎实可靠。
应用案例：
鹏元晟90W氮化镓快充
鹏元晟90W氮化镓快充采用PC阻燃材质外壳，支持110-240V宽范围电压输入，加上小巧机身以及可组装美规以外的其它规格插脚，使得这款充电器非常契合商务人士。配备1A1C双输出口，兼容QC、AFC、FCP、SCP、PE2.0、PD3.0、PPS全主流快充协议，兼容性很好，可以适配市面上绝大多数品牌笔电、平板和手机设备。
为应对大功率快充带来的发热问题，这款充电器内部也是做了充分的散热措施，模块打胶以及贴导热垫，再包裹散热铜箔，保证充电器能够大功率低温升快充。充电器采用PFC+QR开关电源架构设计，PFC升压电路采用安森美NCP1622搭配英诺赛科氮化镓器件INN650D150A组成，还采用泰科天润G3S06503C碳化硅二极管整流。
应用案例：
QCY意象
意象65W氮化镓充电器
QCY意象这款65W氮化镓充电器在配备折叠插脚以及双输出接口的情况下，整体体积也做得比较小，携带方便。同时机身哑光处理，使用手感很好。接口支持QC、AFC、FCP、SCP、PE2.0、PD3.0、PPS多个快充协议，可以很好兼容市面上绝大多数品牌设备，满足其快充需求。
充电器采用南芯半导体SC3021C+SC3503高频QR氮化镓快充方案，搭配国产氮化镓功率芯片英诺赛科INN650D02。USB-C口采用智融SW2303协议芯片控制输出电压；USB-A口采用南芯SC8903进行同步整流升降压，天德钰FP6601Q协议芯片控制输出电压。滤波电容全部来自益阳万京源，接口内部数据脚对地均有TVS进行静电保护，充电器大小器件均为国产，实现氮化镓快充的全国产化。
应用案例：
1、耳机大厂QCY入局氮化镓快充市场，首款65W1A1C充电器拆解
Rapoo雷柏
雷柏20W 1A1C快充充电器

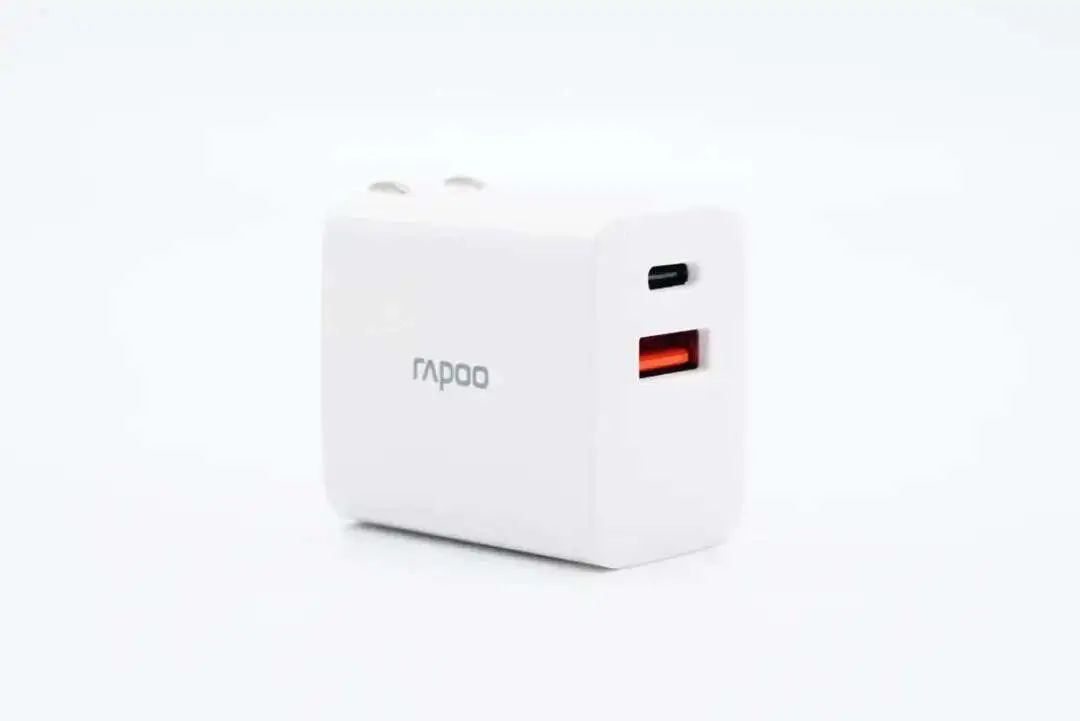

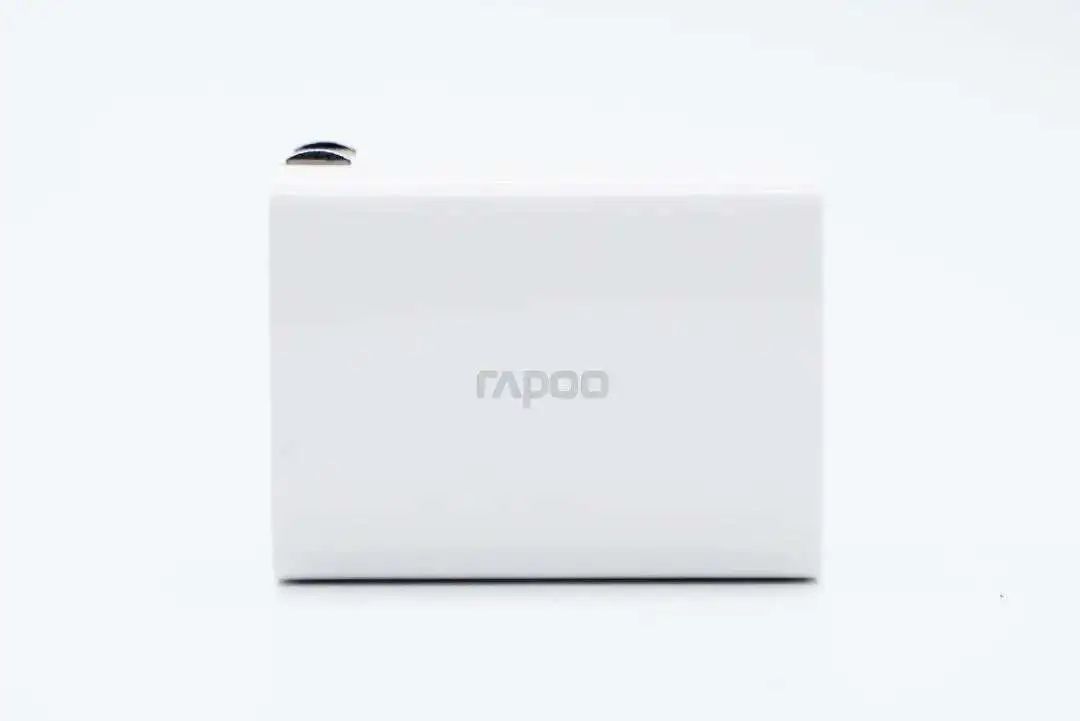

充电器采用经典直板造型，腰身是亮面和磨砂设计，使用时具有不同的手感，另外配备的是可折叠插脚，外出携带方便。充电器配备1A1C接口，支持QC、AFC、FCP、SCP、PD、PPS多个快充协议，整体兼容性好，可以满足包括iPhone 12系列在内的大多数品牌手机日常快充需求。

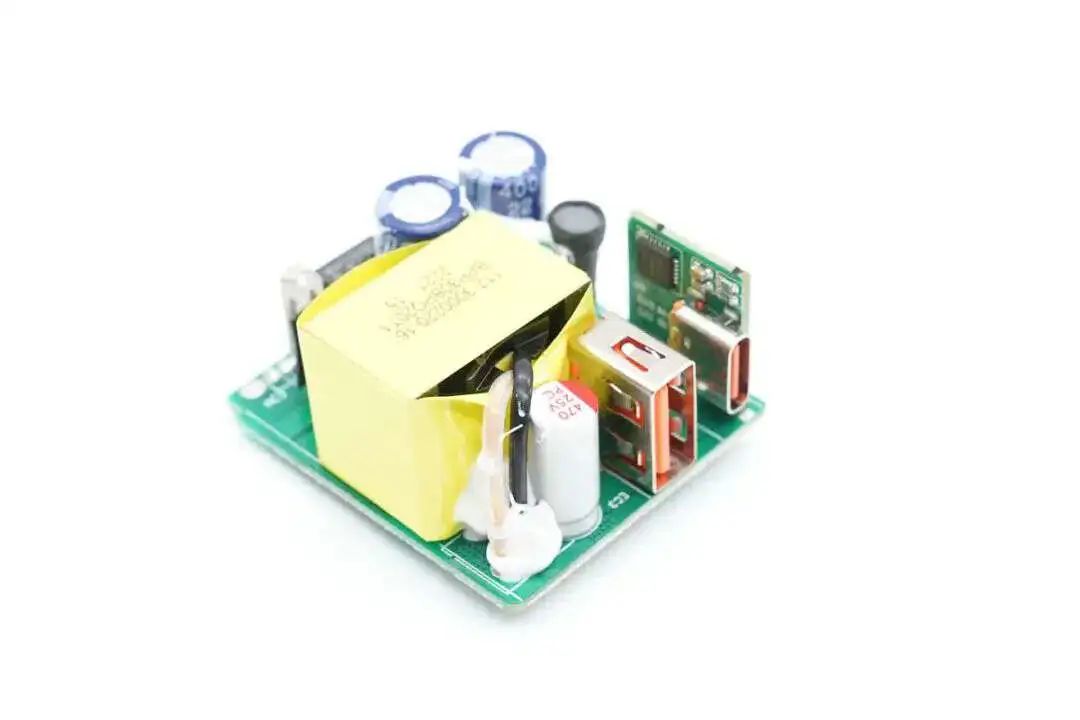

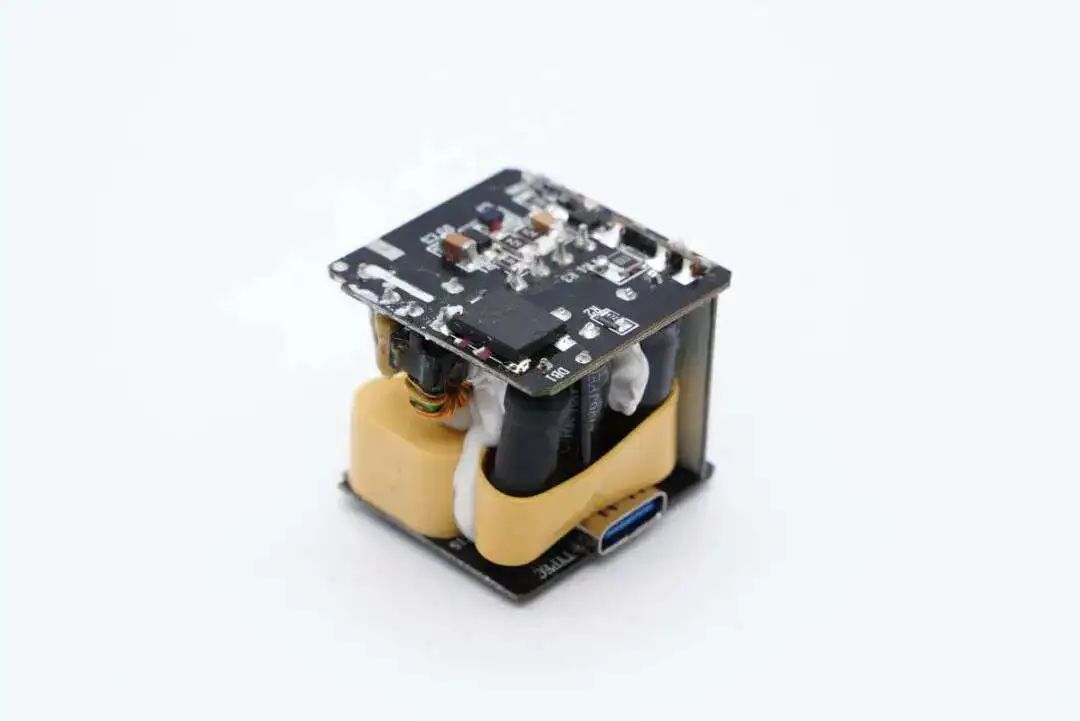

充电器输入端采用接触式通电设计，另外内置两块PCB板90°垂直焊接。充电器采用成都矽力科技AP205B-CP超级硅方案，相较传统快充方案，集成度高，在稳定性、温升等方面更有优势。此外采用英集芯IP2726进行双口协议识别和输出控制，该芯片已经通过了QC4+认证，品质有保证。
应用案例：
雷柏30W充电器
雷柏这款30W PD快充充电器机身光滑简洁，造型经典。配备可折叠插脚方降低用户出差携带成本，配备单USB-C接口，支持多个主流快充协议，具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A齐全电压档位以及3.3-12V2.5A和3.3-20V1.5A两组PPS电压档位，整体兼容性不错，满足大多数中小设备快充需求。
除主板外，充电器还设有一块输入小板以及两块输出小板，电容、变压器等器件打胶加固。开关电源部分，次级同步整流控制器采用矽力科技AP402B，性能强悍，可比肩MPS的MP6908，协议芯片采用松翰SNPD1683，进行协议识别控制输出电压。采用华容伟业电解电容和固态电容进行输入输出滤波。
应用案例：
雷柏65W氮化镓充电器
雷柏65W 1A1C氮化镓快充充电器采用PC阻燃材质外壳，背面磨砂，配上可折叠插脚，整体小巧携带方便。USB-C口具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组齐全电压档位，1A1C双口最大输出分别是12W和65W，可同时为iPhone等品牌手机以及笔记本进行充电，节省充电时间。
这款充电器的AC-DC降压部分，由安森美NCP1342搭配纳微NV6115氮化镓功率芯片，以及MPS MP6908搭配万代MOS组成，输出宽范围电压。USB-C口由伟诠WT6636F控制输出合适电压，USB-A口采用德信EUP3270进行同步整流二次降压，采用芯卓微USB自动识别IC，以5V恒压输出。此外充电器PCB板正反面设有隔离板和散热片为元件散热，初次级之间有开槽隔离，元器件大量打胶加固，产品稳定性有保证。
应用案例：
RAVPOWER睿能宝
RAVPOWER 65W 2C2A充电器

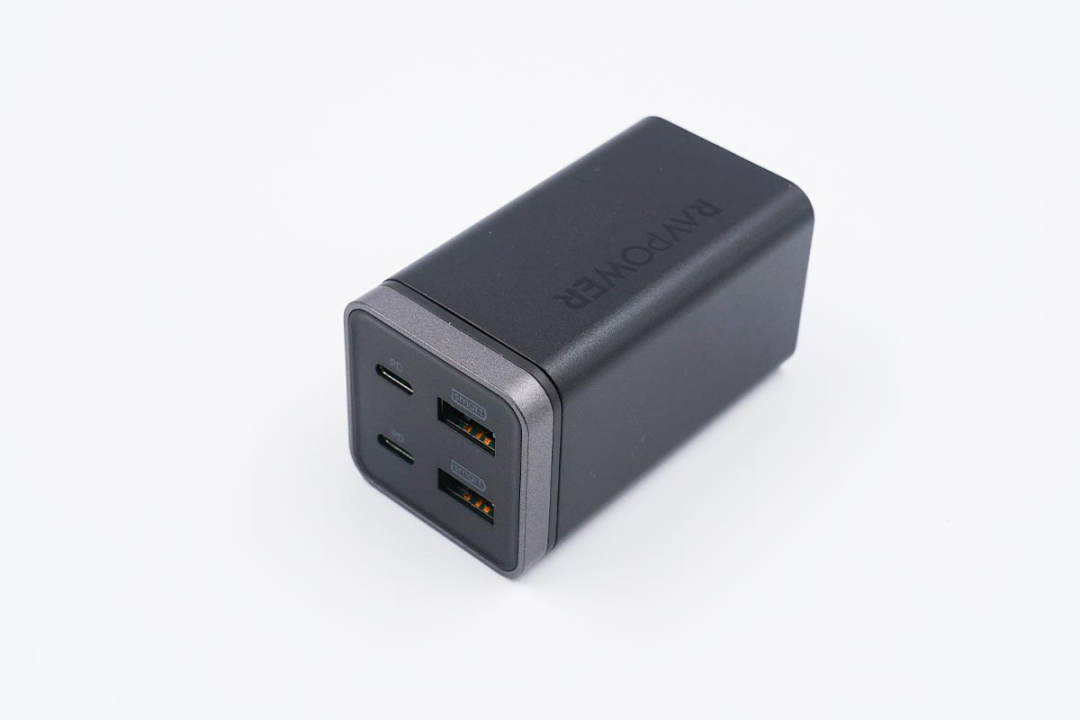

RAVPOWER 65W 2A2C充电器采用方柱造型设计，输出端设有装饰塑料环，整体设计风格简约。输出端配备2A2C接口，支持QC、AFC、FCP、PD快充协议，多接口、支持盲插、65W大功率等都是产品的核心卖点，满足笔电、平板、手机设备的快充需求。

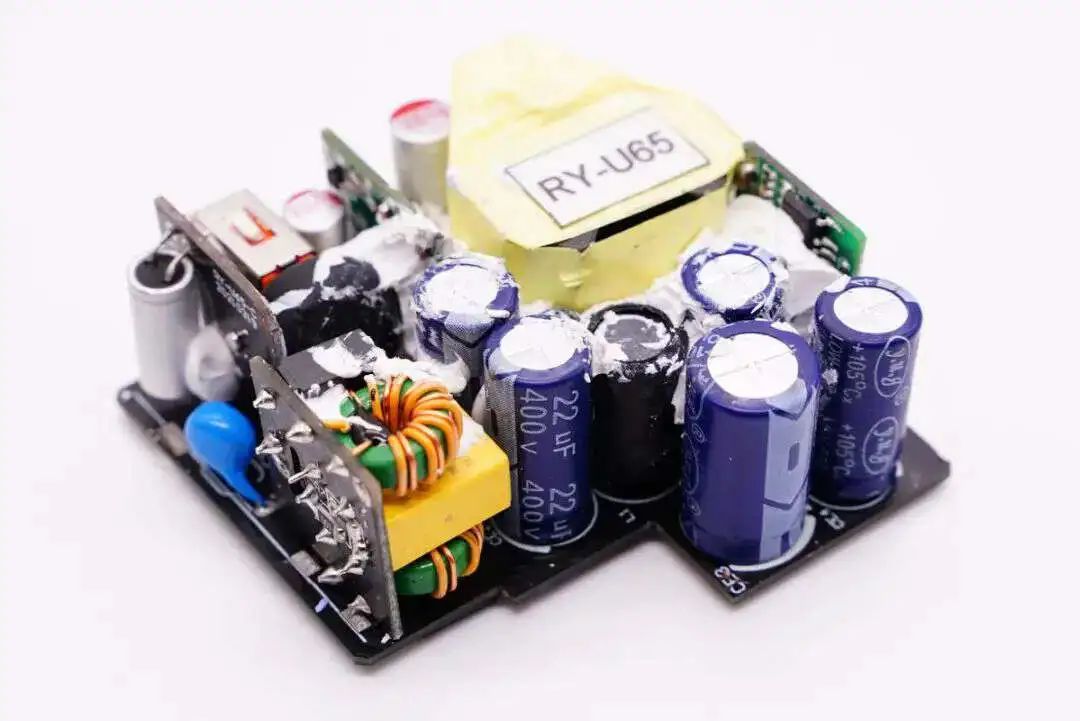

充电器内部采用四块PCB板组合焊接成口字型结构，两块长方形电路板上设有三路开关电源，并且都采用PI主控芯片搭配万代AON6220的高集成快充方案，外围电路非常简洁，另外采用三颗英集芯IP2726协议IC控制四个接口输出电压，C口65W由两路并联输出。值得一提的是，PI的InnoSwitch3系列可以简化并联架构设计，应用在多接口、大功率快充上十分有优势。
应用案例：
1、拆解报告：RAVPOWER睿能宝65W 2A2C快充充电器
REMAX睿量

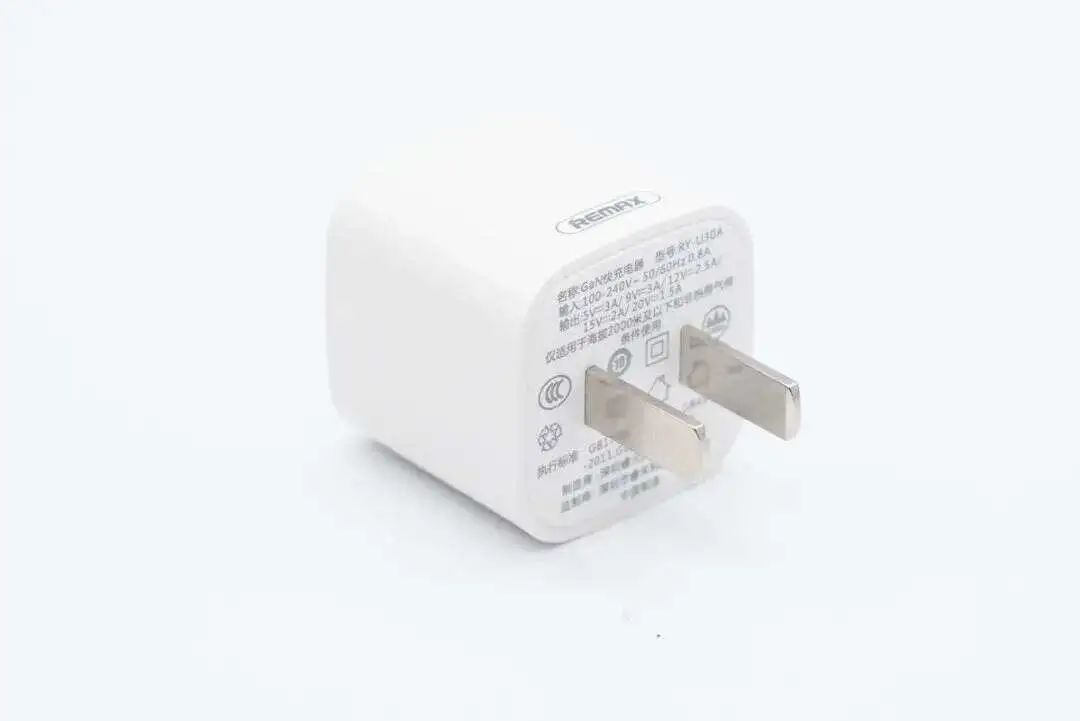

REMAX 30W氮化镓充电器
REMAX这款30W PD快充氮化镓充电器机身简洁，体积小性能强悍。支持QC、AFC、FCP、SCP、PE2.0、PD3.0、PPS多个快充协议，具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A固定电压档位，以及3.3-5.9V3A和3.3-21V1.5A PPS电压档位，整体兼容性很好，满足各大品牌手机快充需求。

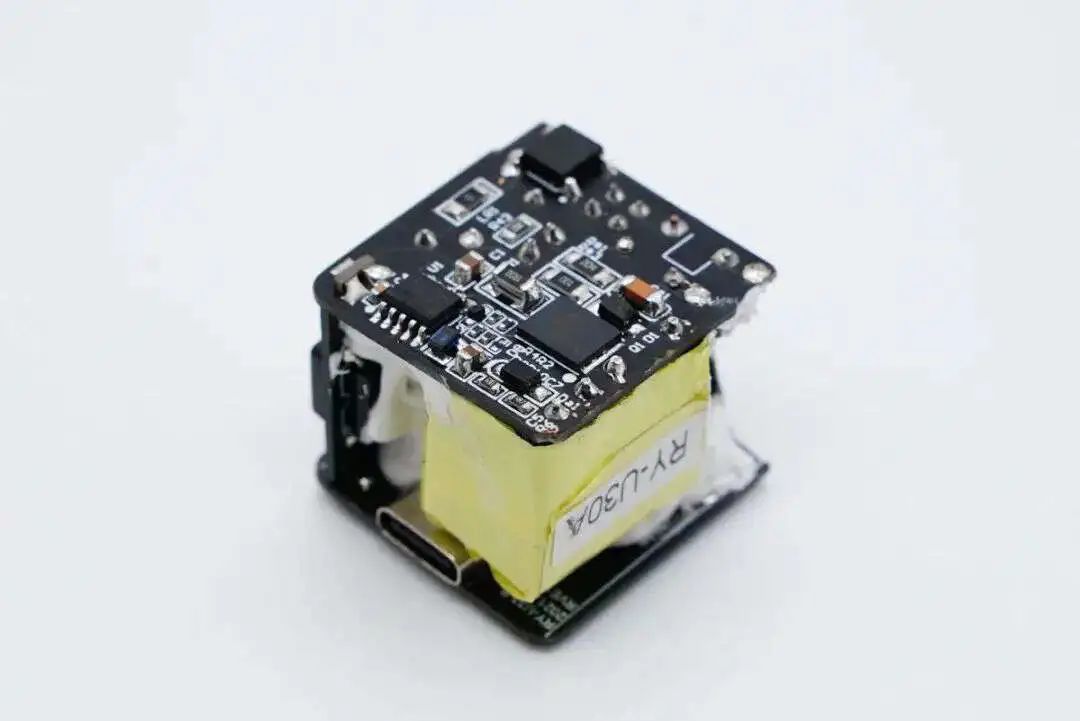

这款充电器基于英诺赛科INN650DA04氮化镓功率芯片设计，初次级控制器采用南芯SC3021D和杰华特JW7726B，协议芯片采用英集芯IP2726。模块设有输入输出小板以及连接小板，夹层间打胶保证PCBA模块的稳定性，此外输入端有绝缘板进行隔离，电容使用胶套隔离保护，细节讲究。
应用案例：
1、拆解报告：REMAX迷你30W PD快充氮化镓充电器RY-U30A
ROMOSS罗马仕
罗马仕65W氮化镓充电器
罗马仕这款65W氮化镓充电器采用宽扁造型设计，配备可折叠插脚，整体小巧轻便易于携带。USB-C口支持USB PD3.0 PPS快充标准，具备5V3A、9V3A、12V3A、15V3A、20V3.25A和3.3-21.0V/3A电压档位，可以轻松满足手机、平板、笔记本等多种类型设备的快充需求。
这款充电器采用了开关电源宽范围输出，协议芯片控制输出电压的典型架构。充电器的AC-DC部分，初级由搭载GaN开关管的模块小板组成，内置美国transphorm公司的高性能GaN开关管，次级由同步整流控制器MP6908A搭配万代MOS组成；输出部分由昂宝USB PD协议芯片OB2613控制。
应用案例：
1、拆解报告：ROMOSS罗马仕65W USB PD氮化镓充电器
SAVACO尚巡
尚巡120W氮化镓充电器
尚巡120W快充氮化镓充电器机身壳设计比较独特，同时自带1.7米长的圆头输出线缆，对于一款氮化镓充电器来说，这一设计也很少见，对仍在使用DC圆口取电的设备来说很友好，旧设备也能享受高效的快充体验。
这款充电器内置PFC功率因数校正电路，采用LLC+SR高性能架构。以恩智浦TEA2016AAT+TEA1995方案为核心，分别搭配英诺赛科氮化镓功率芯片和谷峰MOS管组成开关电源部分，实现效率和功率密度的提高，性能明显优于常规反激方案。
应用案例：
SENICC声丽
声丽20W充电器

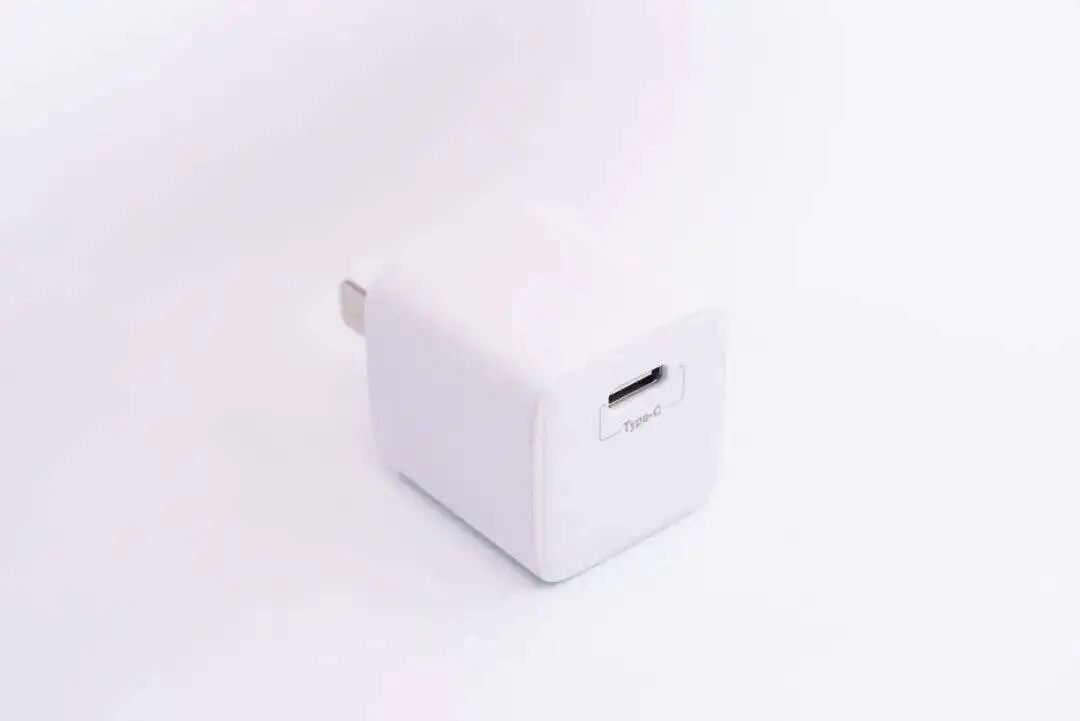

声丽这款充电器机身在白色外壳衬托下显得很简洁，配备可折叠插脚携带方便。另外配有单USB-C接口，支持Apple 2.4A、QC、AFC、FCP、PD3.0等协议，具备5V3A、9V2.22A、12V1.67A三组电压档位，满足iPhone 12手机日常快充需求。
主板一侧设有输入输出小板，之间有隔离板进行隔离保护，输出端小板上设有云矽半导体XPD720协议芯片，控制接口输出电压。另外开关电源部分，初次级控制器均集成MOSFET，整体电路很简洁，其中同步整流芯片采用矽力科技AP405B。电解电容、工字电感外套绝缘管，并打胶加固。
应用案例：
SHARGE闪极
闪极Retro 35W充电器

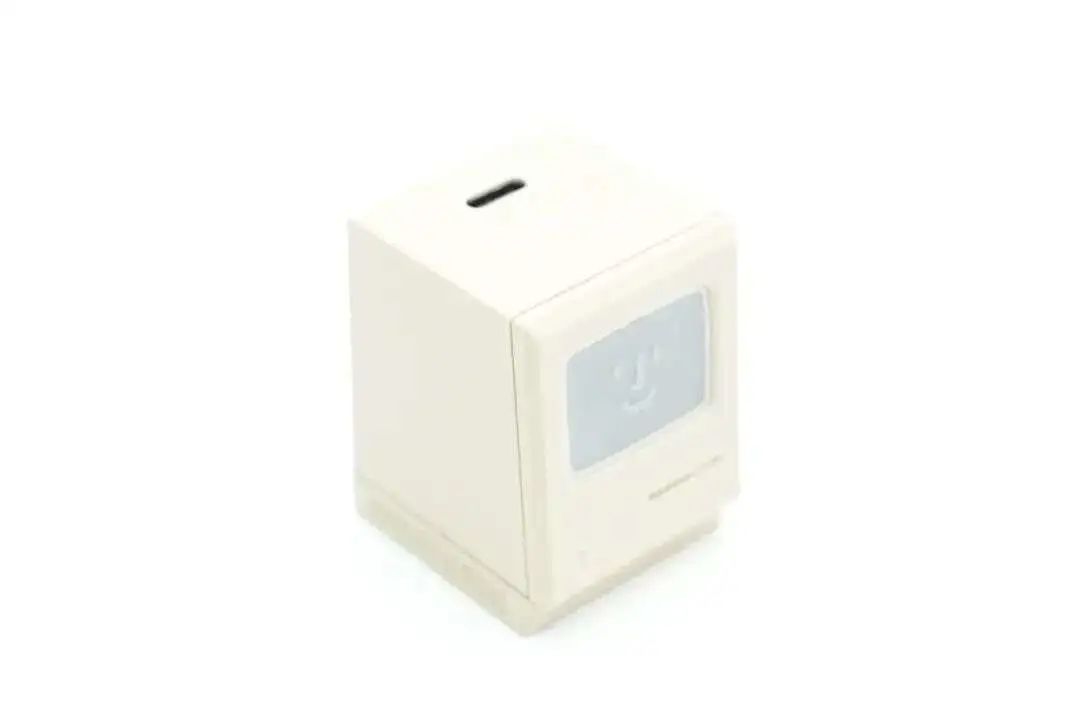

闪极35W氮化镓充电器采用了经典的麦金塔设计，向人们传达早期科技产品的魅力，充电器采用模拟电脑显示屏设计，通过不同颜色展示充电器的输出状态。充电器输出支持20V输出，能够兼容笔记本电脑充电，同时支持33W PPS输出，对于安卓和苹果手机的充电兼容性都很好。

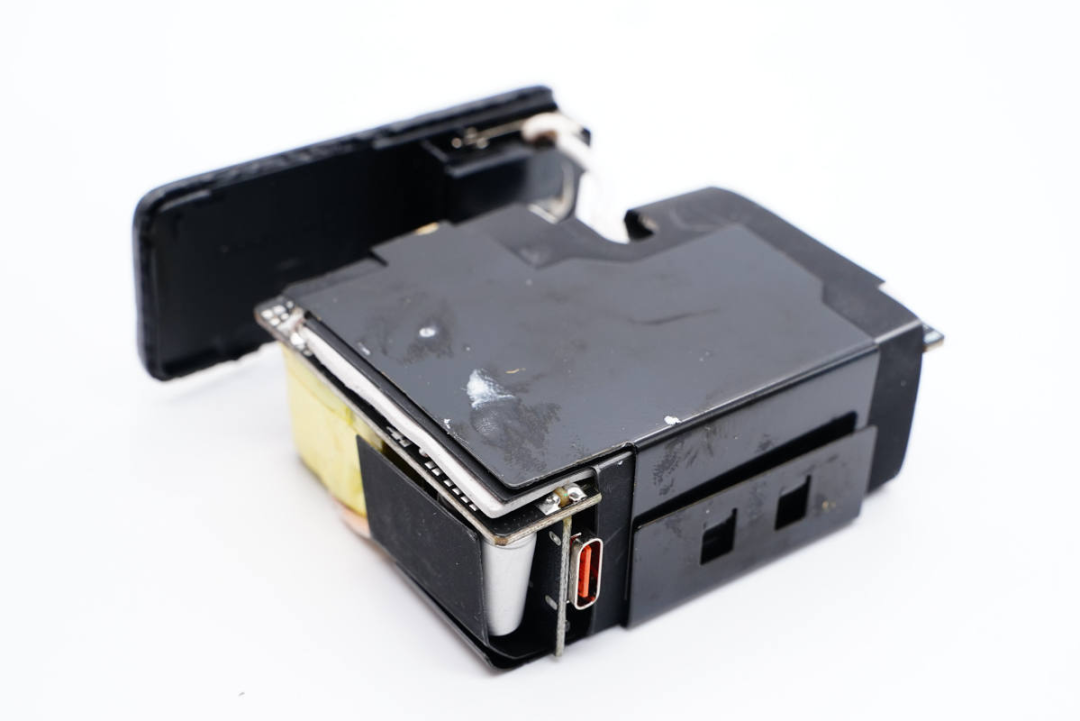

闪极35W氮化镓充电器采用四块PCB焊接组合而成，内部空间焊接高压滤波电容和变压器，PCB镂空焊接输出固态电容，充分利用空间。四块PCB组合焊接的方式，配合内部打胶，结构更加牢靠。其中一片PCB焊接LED均光板用于充电状态显示。
应用案例：
闪极65W氮化镓充电器
闪极这款65W氮化镓充电器延续延续尖锐棱角风格设计，正背面设有斜纹槽以及贴有一块银灰铝合金装饰牌，整体的颜值、使用手感都不错。此外充电器机身三维仅66*29*41mm，功率密度达0.83W/cm³，还配备可折叠插脚，小巧便携。1A1C接口兼容QC、AFC、FCP、PD3.0、PPS快充协议，可以满足市面上大多数品牌笔电、平板、手机等设备快充需求。
充电器模块灌胶设计帮助散热和保护，板子上的器件布局层次分明。采用了知名大厂MPS的高集成高频QR电源方案MPX2002，搭配纳微NV6132A氮化镓功率芯片以及华润微同步整流管。A口采用南芯SC8903进行二次降压输出，C口由伟诠WT6636F协议芯片控制输出电压，整套方案成熟可靠。
应用案例：
shell壳牌

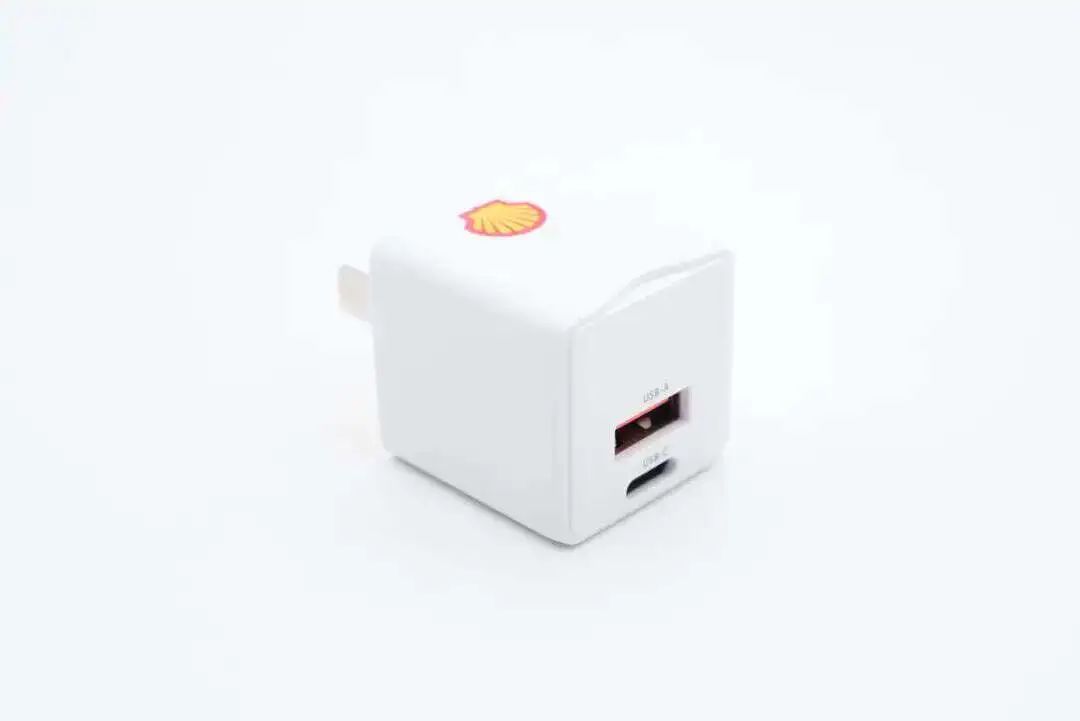

壳牌迷你20W快充
壳牌这款迷你充电器在配备1A1C接口情况下，整体尺寸仍只有30*28*28mm，十分小巧，算是产品的一大亮点。双口支持QC2.0/3.0、AFC、FCP、PD3.0、PPS快充协议，既可以满足苹果iPhone 12/13手机 20W快充，对小米、三星等品牌安卓机也有很好的兼容性。
模块初级侧的保险电阻、高压滤波电解电容均做了绝缘处理。采用经典QR开关电源架构，同步整流芯片采用杰华特JW77186B，内置耐压60V MOSFET，永铭小体积电容进行同步整流输出滤波，云矽半导体XPD738协议IC控制双口输出。除小板堆叠有效利用内部空间外，上述器件的使用也帮助模块实现小型化。
应用案例：
SlimQ
SlimQ 150W氮化镓充电器
SlimQ 150W氮化镓充电器附带丰富的配件，细节设计也多提升用户使用体验。自带美规插脚，同时附带英规、欧规、澳规三种规格插脚，让其无需借助外部其它配件就有了全球出行的底气，对商务人士很友好。
此外创新的2C+DC接口配置设计，让其能够满足新老设备充电需求，而两个C口均兼容Q、AFC、FCP、SCP、PE2.0、PD3.0、PPS全主流快充协议，都支持最大100W输出，整体性能十分强悍。
应用案例：
1、拆解报告：SlimQ 150W DC+2C快充氮化镓充电器
tamas

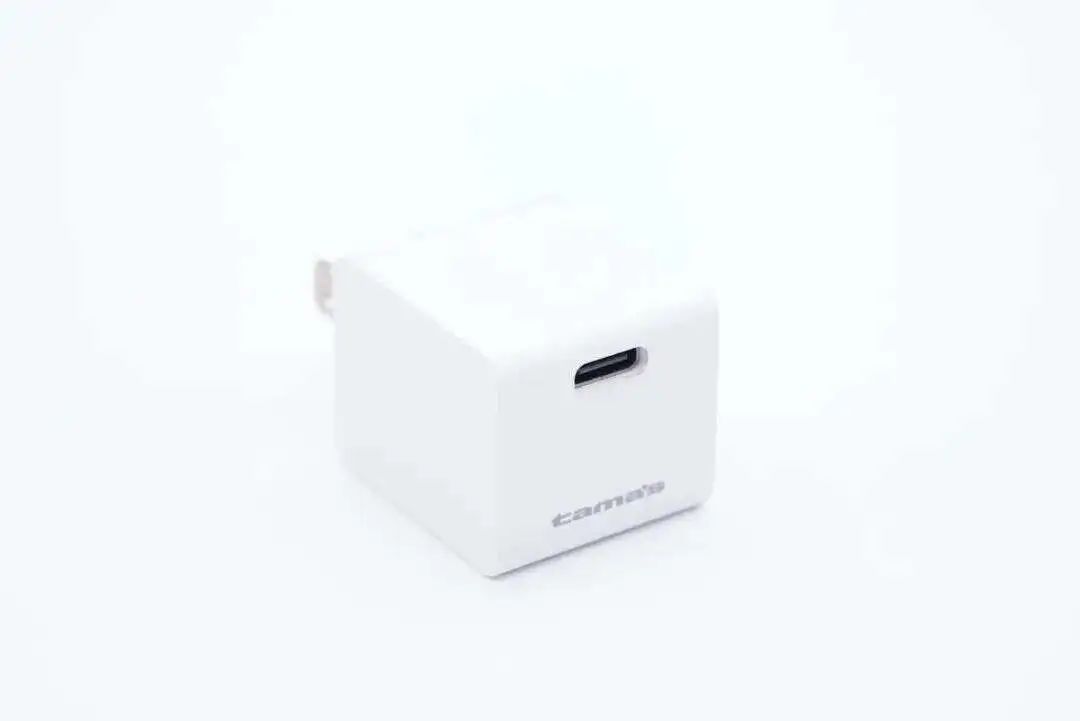

tamas迷你20W快充
tamas迷你20W快充充电器虽也是常见“小冰块”造型，但样式却非常特别，让人耳目一新。该款充电器支持QC、PD通用快充协议，最大输出20W，附带1m长的Lightning线，iPhone 12用户日常使用充电十分方便。
该充电器三块PCB板组合焊接设计，采用了诚芯微CX7527C+CX7538B高集成PD快充套片方案，有效简化外围电路，帮助充电器实现小型化。再者更方便工程师设计，有效降低系统成本、加速上市等优势，深受海内外客户喜爱。
应用案例：
TEKA铁甲

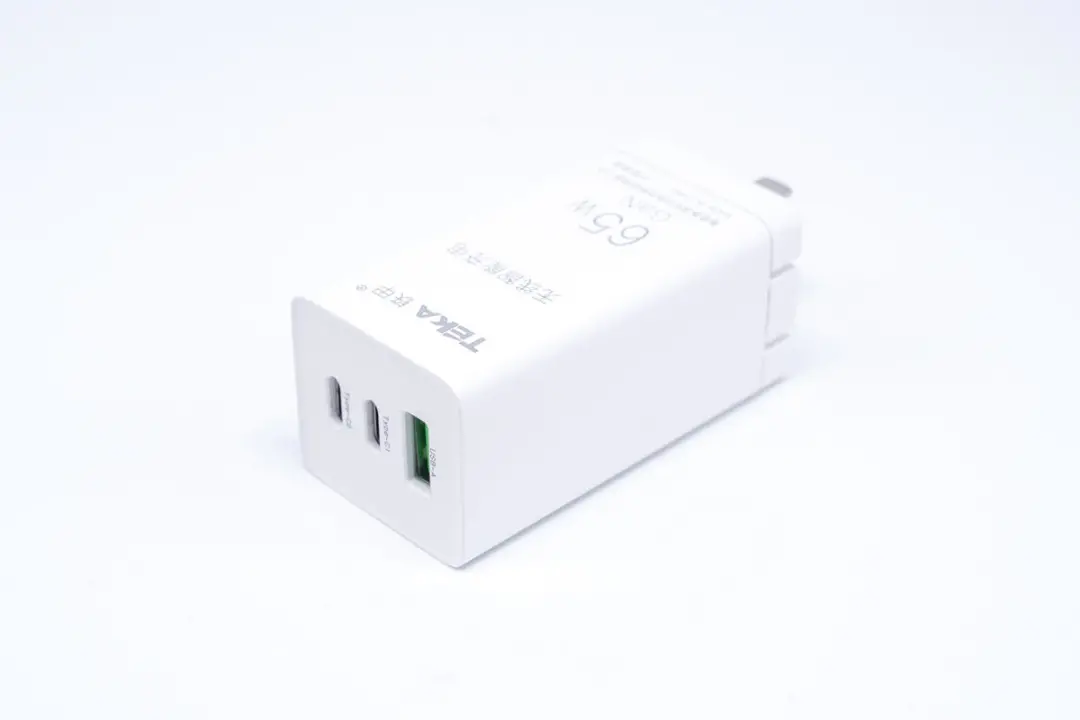

TEKA铁甲65W氮化镓充电器
在外观方面，铁甲65W氮化镓快充与市面上常见的氮化镓快充产品造型相似，长条机身，配折叠插脚以及2C1A三个接口，并设有状态指示灯，体积较传统功率器件的快充而言缩小了不少。性能方面也处于业界主流水准，兼容了市面上多种主流的快充协议，并且支持双C口盲插输出65W以及多口功率智能分配功能。
这款充电器的最大特别之处在于加入了蓝牙无线连接功能，用户可以通过APP控制，在手机端实现功率分配、输出功率、断电、控制指示灯等等操作，非常方便。
应用案例：
TORRAS图拉斯
图拉斯迷你30W氮化镓快充
图拉斯这款30W氮化镓迷你充边角过渡圆润，使用不硌手。机身十分小巧，加上采用远峰蓝配色，整体也好看。充电器支持纯PD3.0快充协议，具备5V3A、9V3A、15V2A、20V1.5A四组电压档位，不只完美适配iPhone 13系列手机，对支持PD快充的设备有很好的兼容性。

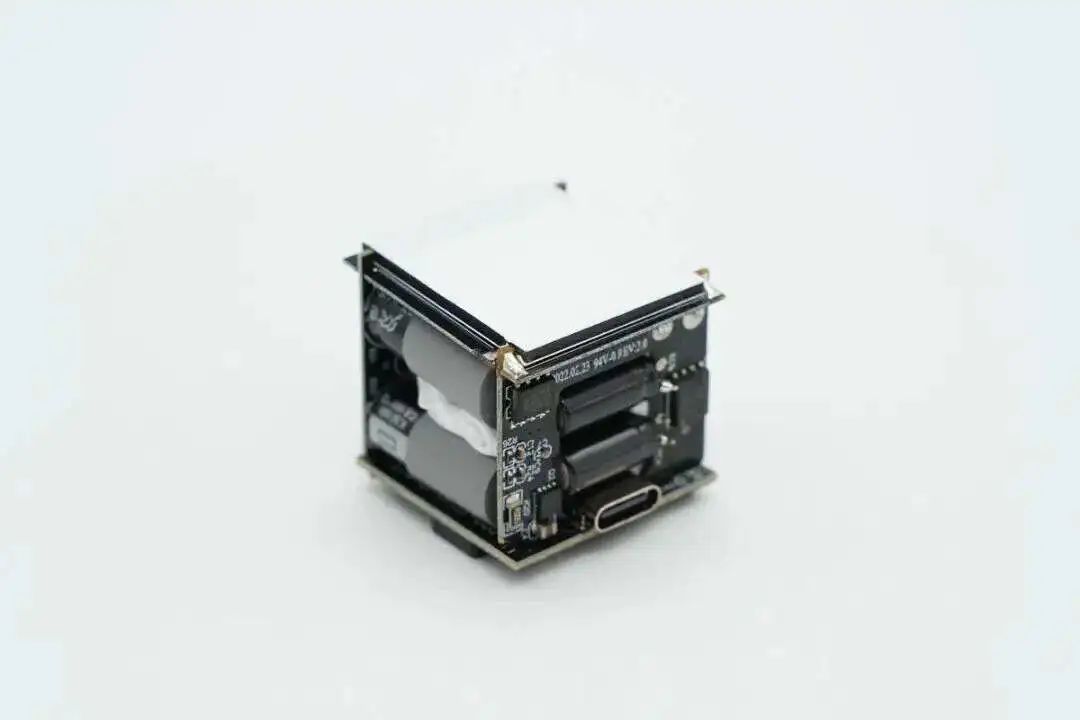

充电器采用三块小PCB板相互垂直焊接，结构十分稳定。采用了南芯SC3021D+SC3503高频QR开关电源方案，英诺赛科INN650DA04二代氮化镓功率器件，这套方案已量产并应用在很多大品牌的迷你充产品上，性能质量得到市场验证，获得客户一致认可。
应用案例：

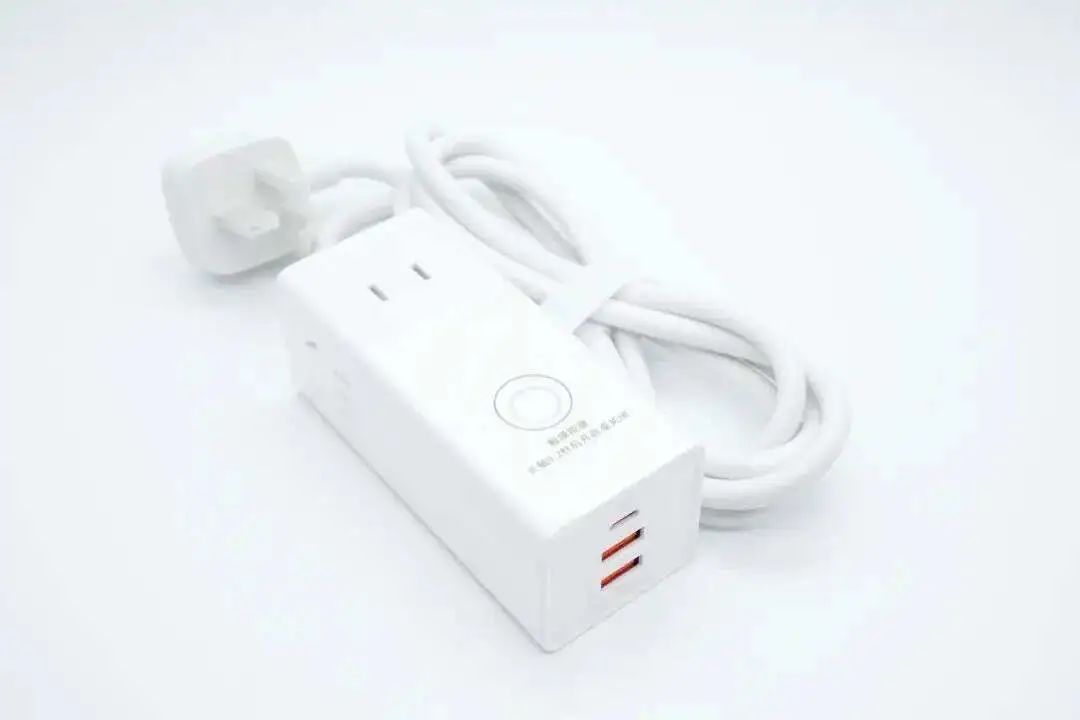

图拉斯65W快充插座

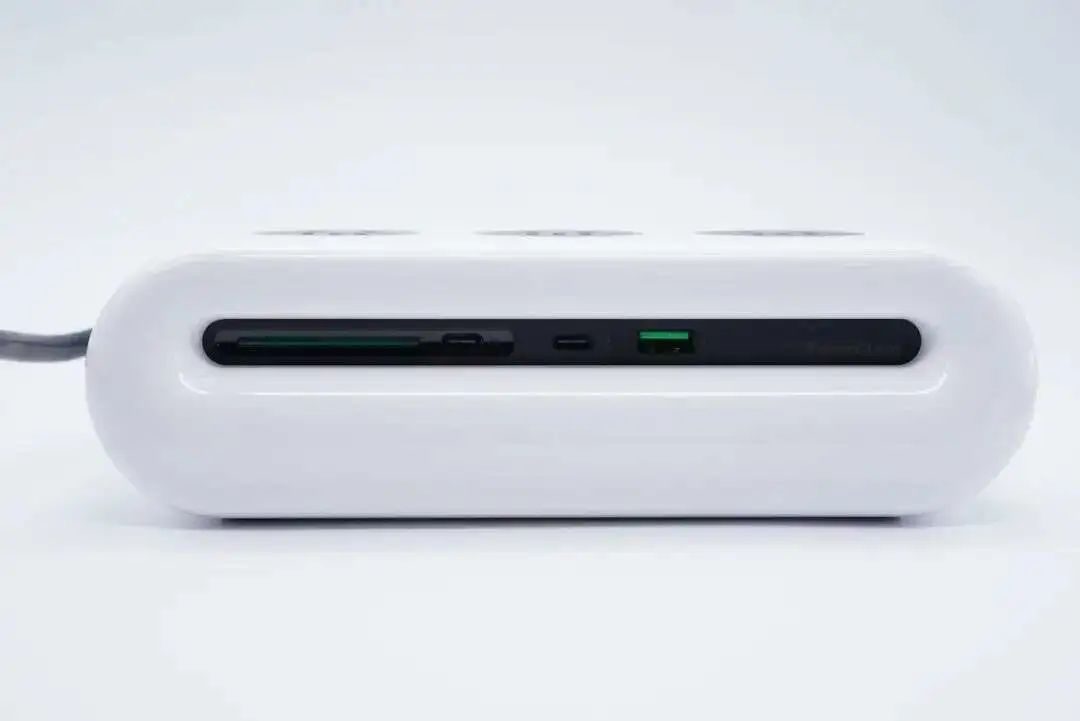

图拉斯这款65W快充插座采用“传送带”般造型设计，和一般的直板插座比起来就显得独特的多，让人眼前一亮。机身光滑圆润，触摸手感好。配备2C1A接口是时下主流需求，同时支持QC、AFC、FCP、SCP、PE2.0、PD3.0等丰富快充协议，可以很好的兼容市面上绝大多数设备。
图拉斯65W快充插座不仅是机身造型独特，内部设计也不一般。AC模块以PCB板做底焊接插座模块，同时外套塑料壳，保护性更好，使用更长久。此外设有继电器控制电路，充电器开关电源电路和输出端DC-DC降压电路分别设计在两块板子上。
应用案例：
UGREEN绿联
绿联45W氮化镓充电器

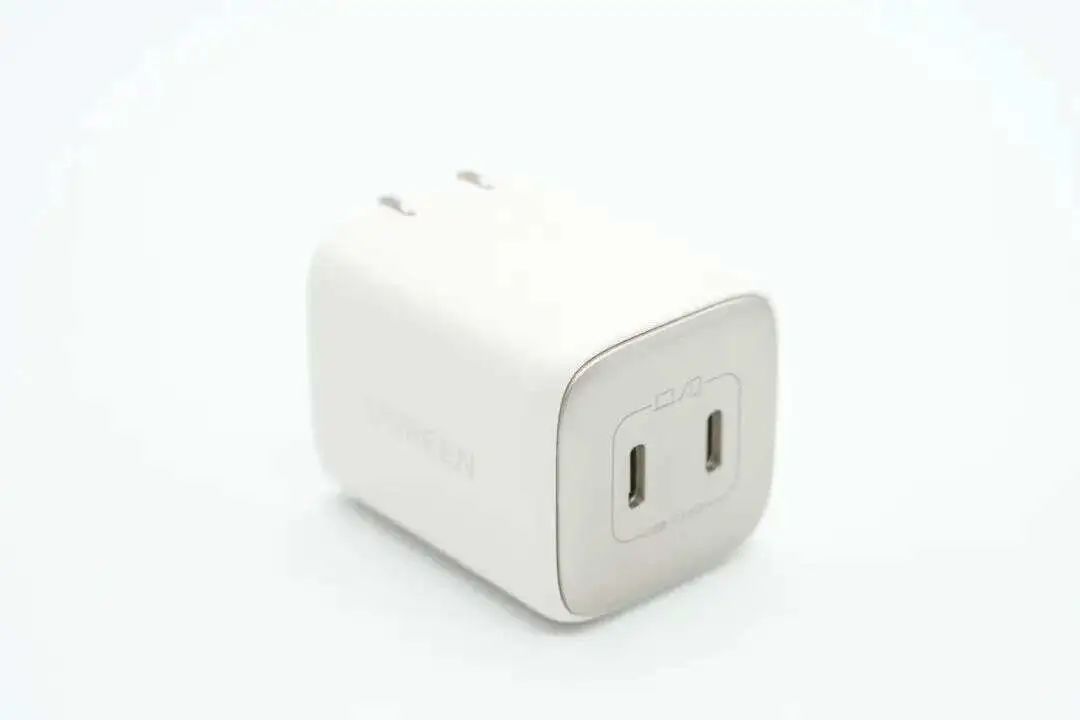

绿联45W氮化镓充电器小巧便携，配备折叠插脚，收纳及携带都十分方便。充电器具备双USB-C口输出，支持45W功率盲插，支持20V输出可以为笔记本电脑充电，同时支持3.3-11V 4.05A PPS快充，可以为三星手机高速充电，并且对支持大功率PPS快充的安卓手机，也有很好的快充效果。
绿联这款充电器采用三块PCB板组合焊接，将整流桥，氮化镓合封芯片以及二次降压电路分别焊接在不同的PCB上，充分分摊热量，降低温升。HL9552内置260mΩ导阻氮化镓开关管，采用QFN5*6封装，集成度高且外围精简，待机功耗也很低，非常适合快充电源应用。
应用案例：
绿联65W氮化镓充电器

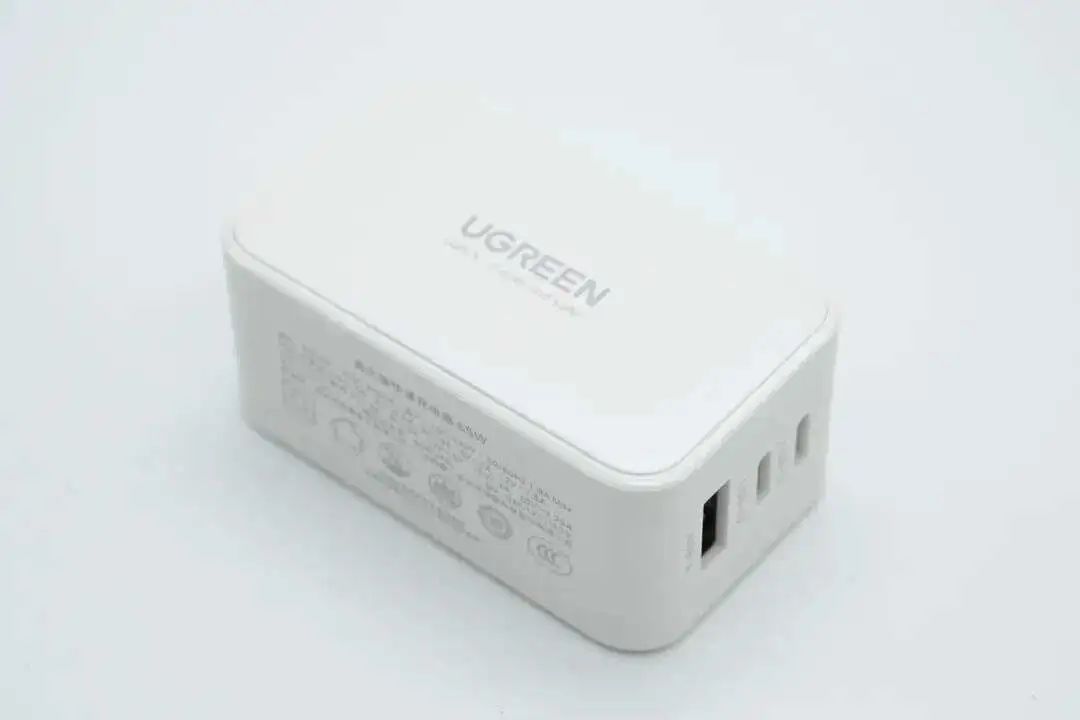

这款65W氮化镓充电器采用清新的白色设计，依旧为长条柱状造型，小巧便携，独特的圆角切面外观设计，使产品别具一格。充电器配备折叠插脚，携带方便，具备2C1A输出接口，支持65W PD快充以及3.3-21V 3A PPS快充，对安卓手机的快充支持很不错。
绿联这款充电器内置两路PI高集成度的主控芯片，搭配一大一小两个变压器，组成两路开关电源。输出协议芯片使用英集芯IP2738进行三口协议控制，并通过威兆半导体MOS管进行两路开关电源输出并联以及接口控制，与以往二次降压方案不同。
应用案例：
绿联65W氮化镓充电器
绿联这款65W氮化镓快充充电器机身正背面延续银灰色外观设计，造型上从常见的方块造型风格转变为长条柱状造型，不过同样十分的小巧便携，也算是满足部分喜爱小巧造型的人群选购需求。
充电器内部PCBA模块灌胶成一个整体，导热性和耐候性都很好。充电器采用安森美NCP1342搭配纳微NV6125氮化镓功率芯片，以及MPS MP6908A同步整流控制器和整流管组成，两路DC-DC电路均采用智融SW3516H方案。采用凯泽鑫电解电容以及钰邦固态电容进行输入输出滤波，整体用料做工可靠。
应用案例：
绿联100W氮化镓充电器

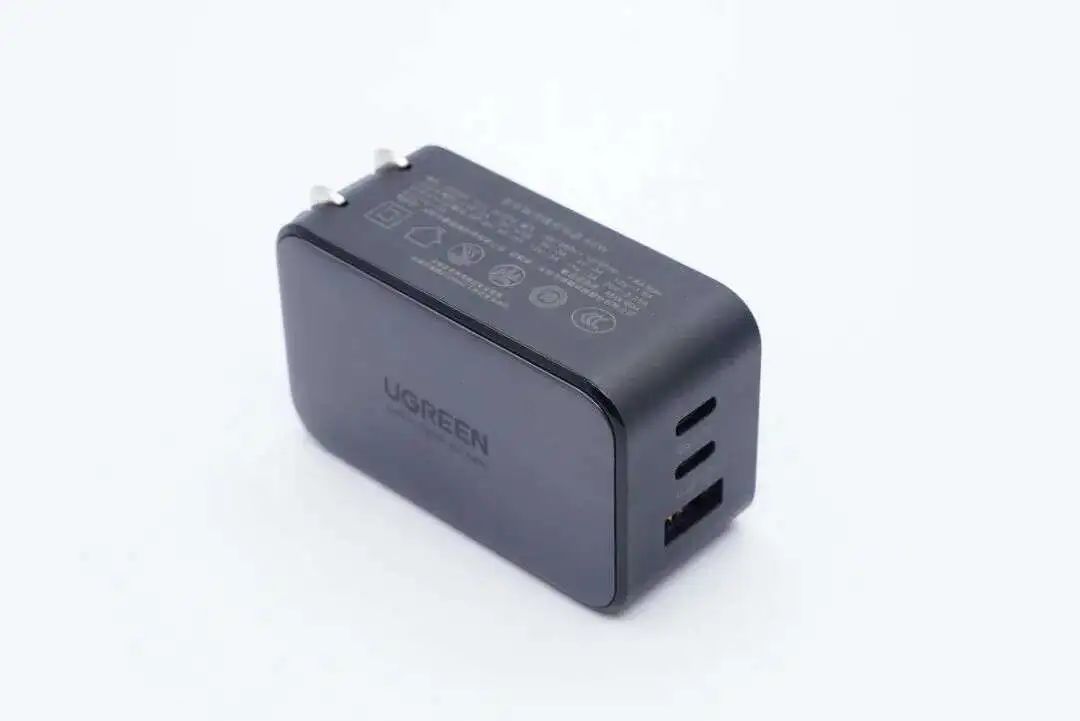

绿联100W 3C1A氮化镓快充充电器延续了方块造型设计，两侧微弧，PC防火外壳表面采用黑色金属漆工艺，使得产品看上去更有气质，同时也能获得不错的使用手感。产品接口多，自然也支持100W、65W+30W、65W+22.5W等多种充电策略，同时接口兼容QC、AFC、FCP、SCP、PE2.0、PD、PPS多个快充协议，兼容性很好，满足各大品牌设备快充需求。

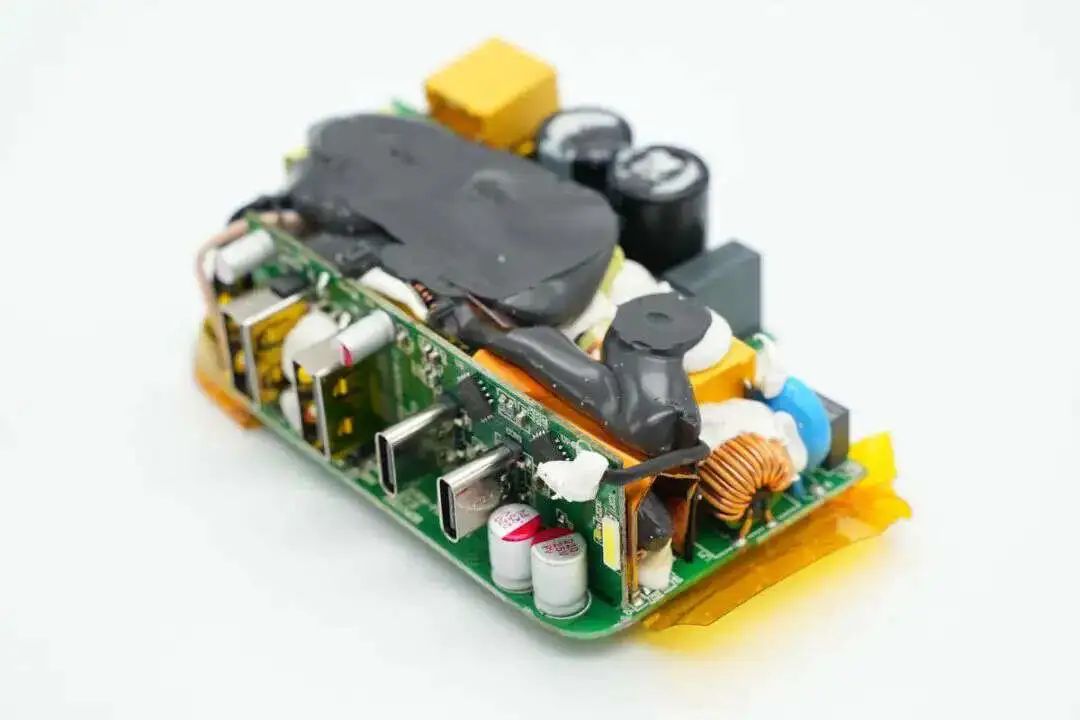

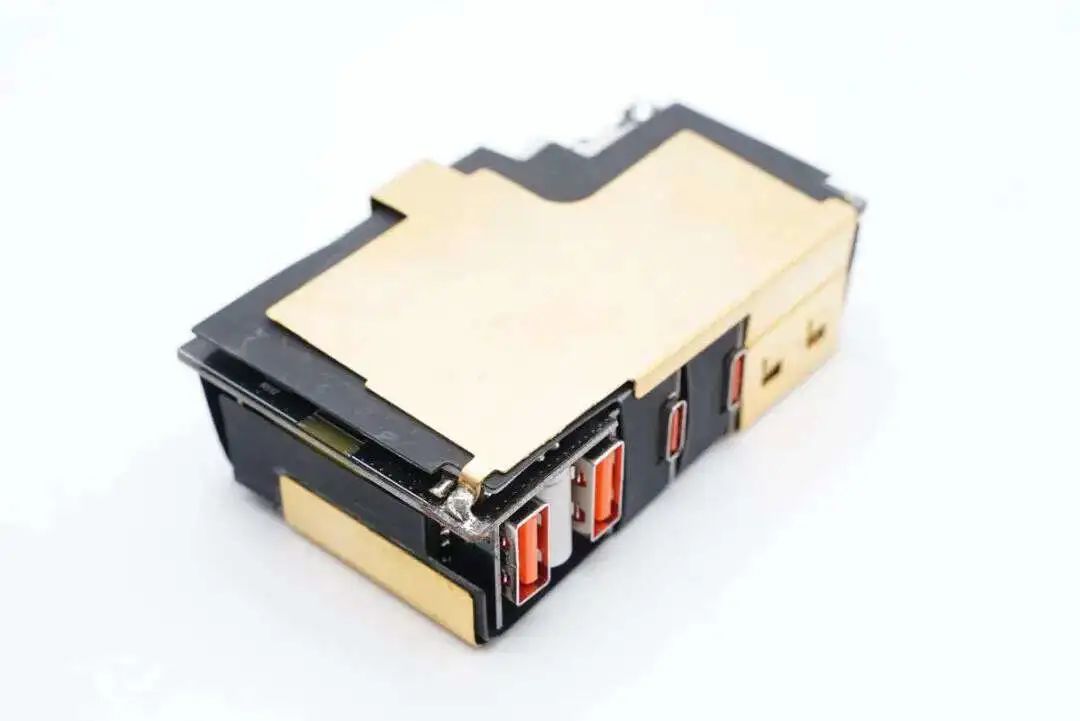

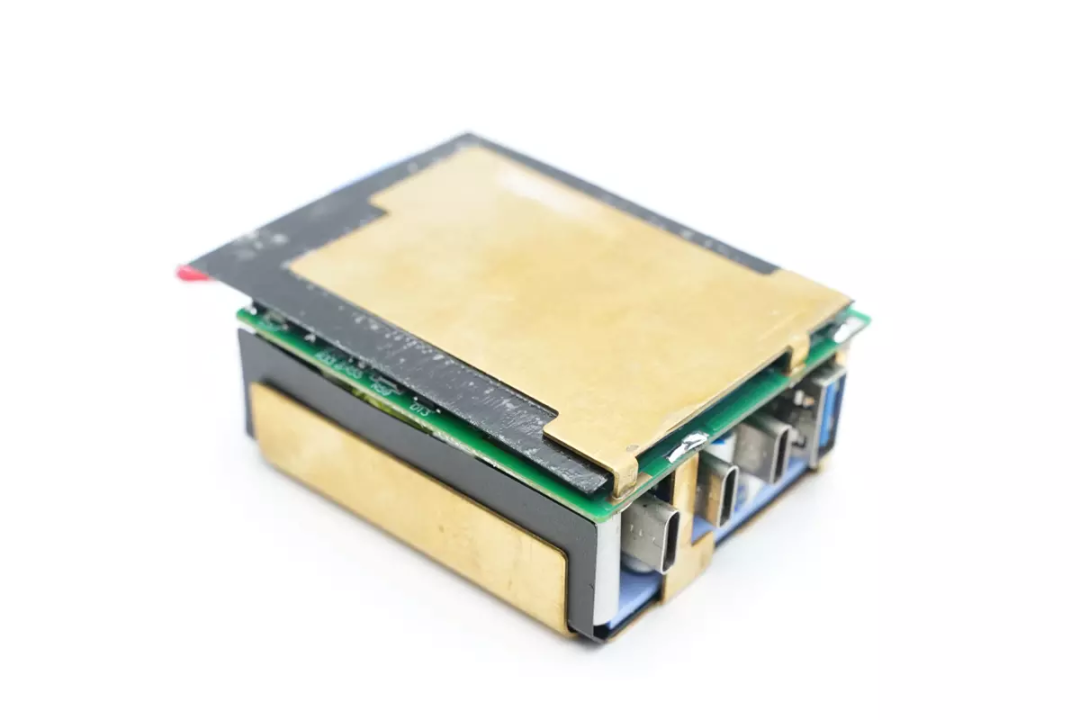

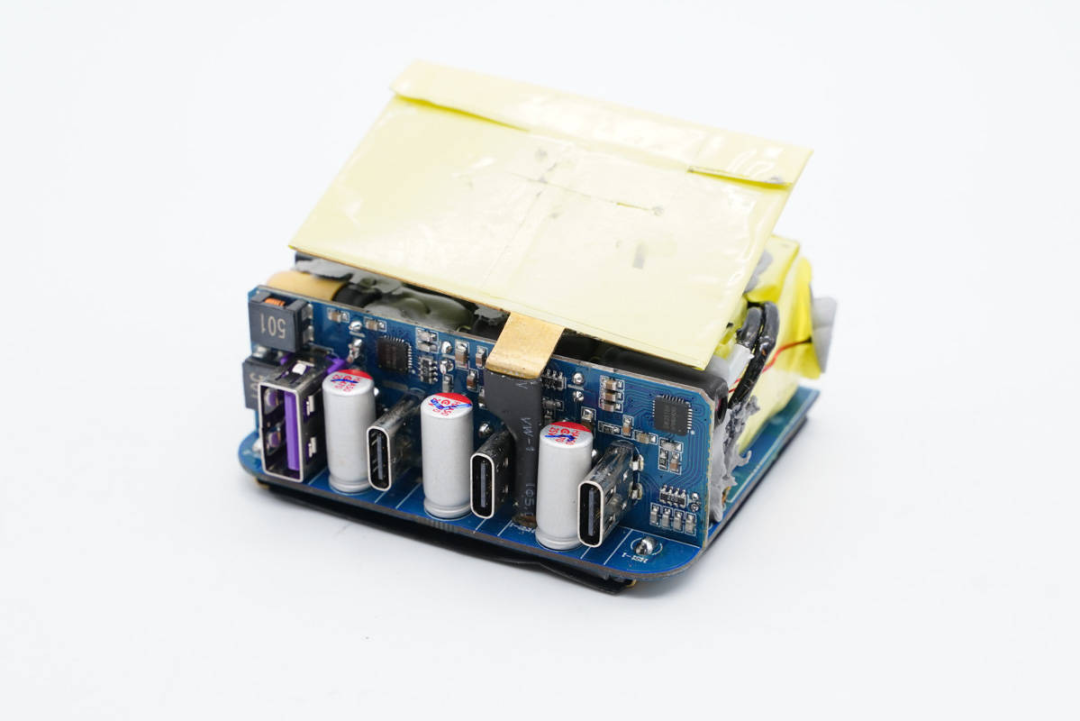

充电器输入端设有一块小板，三路降压电路以及四个USB接口母座均在这块小板上。充电器开关电源由安森美NCP1342主控搭配纳微NV6125氮化镓功率芯片。三路输出均采用智融SW3516H方案，同时采用钰邦固态电容进行二次滤波，品质有保证。
应用案例：
1、绿联100W四口氮化镓快充249元值不值得买？拆开一款给你看
绿联200W氮化镓桌面充电器

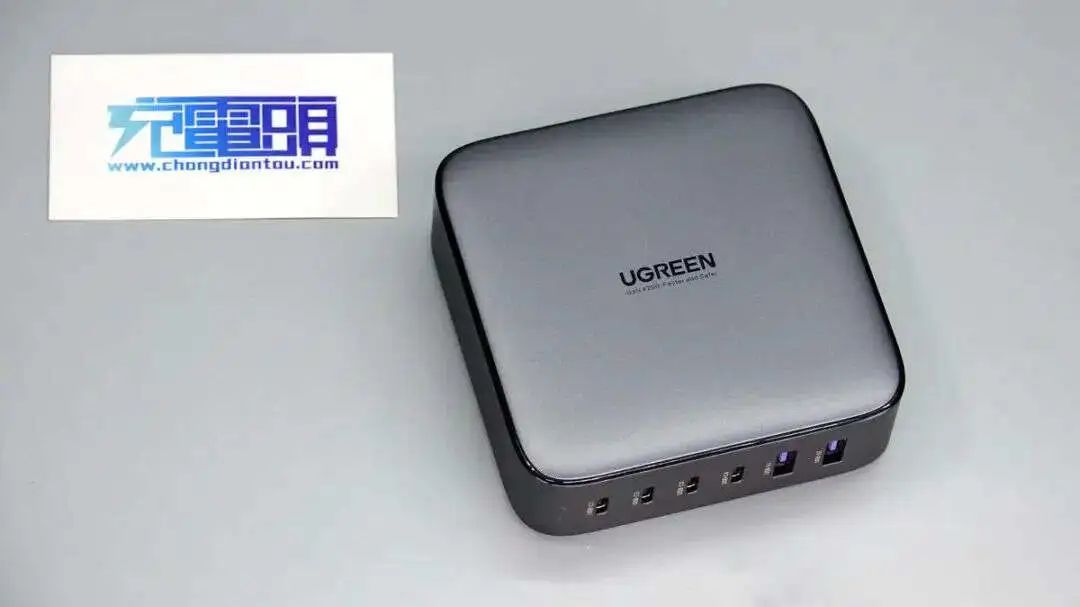

绿联推出的这款200W氮化镓桌面充电器性能强大，其中两个USB-C1与USB-C2均支持100W功率输出，可同时为两台笔记本全速充电，性能十分强大，其4C+2A的组合，满足办公桌面的电源配置，为手机，笔记本电脑以及移动电源全部充电全能包揽，堪称新一代的万能充。
绿联这款200W氮化镓充电器采用PFC+LLC开关电源架构，开关电源方案采用恩智浦TEA8918BAT二合一控制器搭配TEA1995同步整流控制器。其中PFC和LLC使用四颗英诺赛科的INN650D260A氮化镓功率器件，搭配使用平伟碳化硅二极管和同步整流管。
应用案例：
WEOFUN唯沃丰
唯沃丰65W 2C1A氮化镓快充
唯沃丰65W 2C1A氮化镓快充充电器采用了业界主流的接口配置，可以同时为三台设备充电器，并且保证USB-C1口具备45W供电的能力。两个USB-C接口在单口模式下均支持65W输出，在给笔记本电脑等大功率设备充电时无需特别在意接口的选择。
这款氮化镓快充产品采用了时下最主流的QR准谐振反激电源架构，AC-DC开关电源部分采用安森美NCP1342主控+芯茂微LP35118V控制方案，氮化镓功器件来自国产新兴品牌GaNext镓未来，同步整流MOS来自新功率。
应用案例：
1、拆解报告：WEOFUN唯沃丰65W 2C1A氮化镓快充充电器
YOOBAO羽博

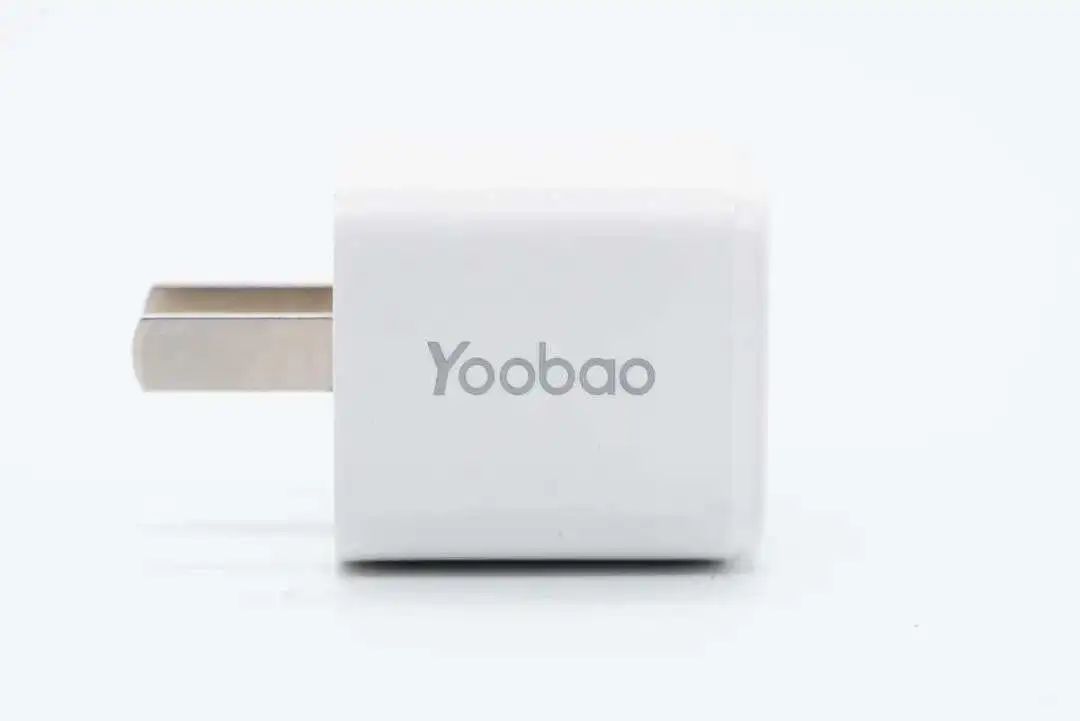

羽博20W充电器
羽博这款充电器采用方块造型设计，风格简约。输入端采用固定式插脚，输出端配备1A1C双输出接口，支持QC、AFC、FCP、PD快充协议，两类接口可以适配各类新旧设备，USB-C口还支持20W PD快充，满足iPhone 12全速快充需求。
PCBA模块采用工字结构设计，充分利用内部空间。采用诚芯微CX7527C+CX7538B高集成快充方案，方案高度集成可有效简化电路，开发设计变得更加简单。双口输出采用云矽半导体XPD738协议芯片控制，支持输出功率智能分配，同时云矽半导体芯片在供货方面保证货源充足，可以保证客户的产品持续供应市场需求。
应用案例：
羽博65W氮化镓快充

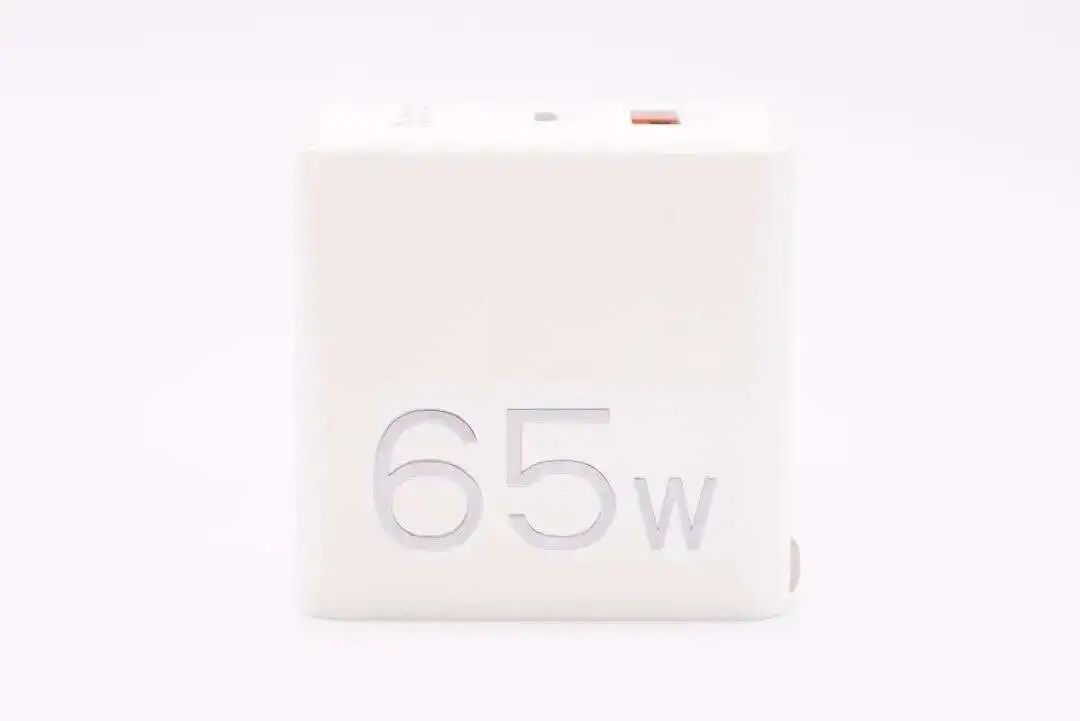

YOOBAO羽博这款65W 1A1C氮化镓快充采用常规方块造型设计，配备可折叠插脚和1A1C接口也很主流，机身上镶嵌65W字样亮银金属片则很有自己的匠心。充电器支持FCP、SCP、PD3.0、PPS快充协议，具备3.3-21V3A PPS电压档位，小米、华为、苹果等品牌手机以及笔记本电脑设备都能进行快充。

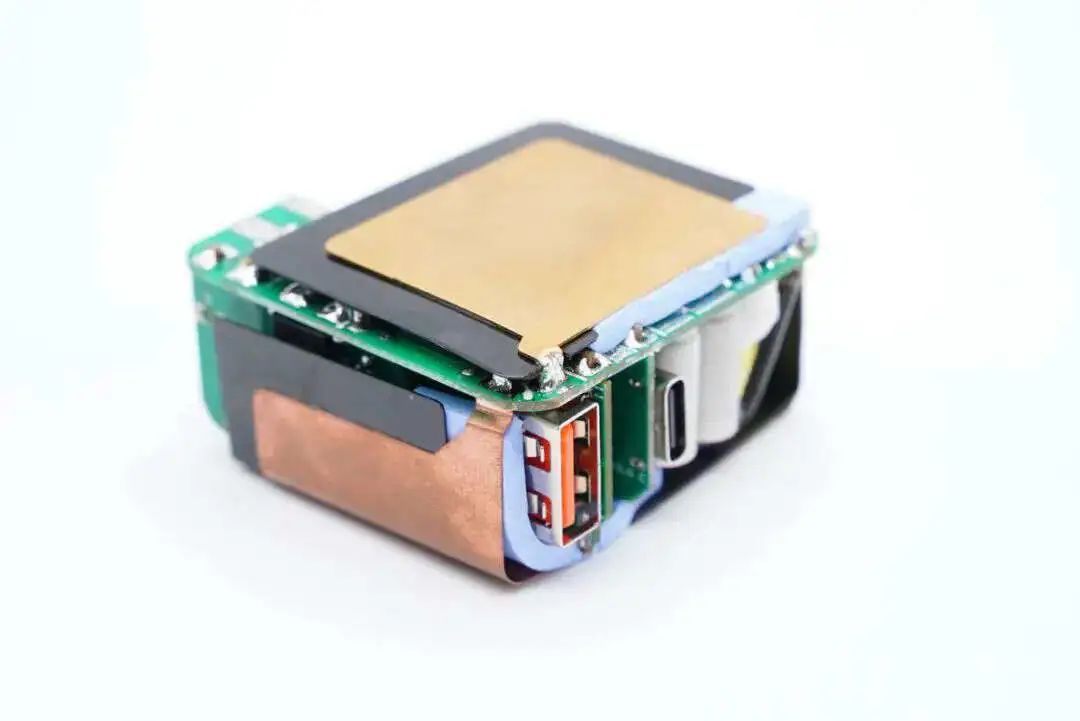

这款充电器初次级均设有两块小板，主板上的元器件打胶加固，正背面都配有导热垫和黄铜散热片帮助散热。充电器采用目前主流的安森美NCP1342和MPS MP6908A初次级控制器分别搭配英诺赛科INN650D02氮化镓功率芯片以及维安同步整流管组成开关电源。硅动力SP1231FL为USB-A口二次降压，英集芯IP2726进行协议识别控制双口输出电压。此外采用昱光和万京源电容进行输入输出滤波。
应用案例：
ZENDURE征拓
征拓20W快充充电器

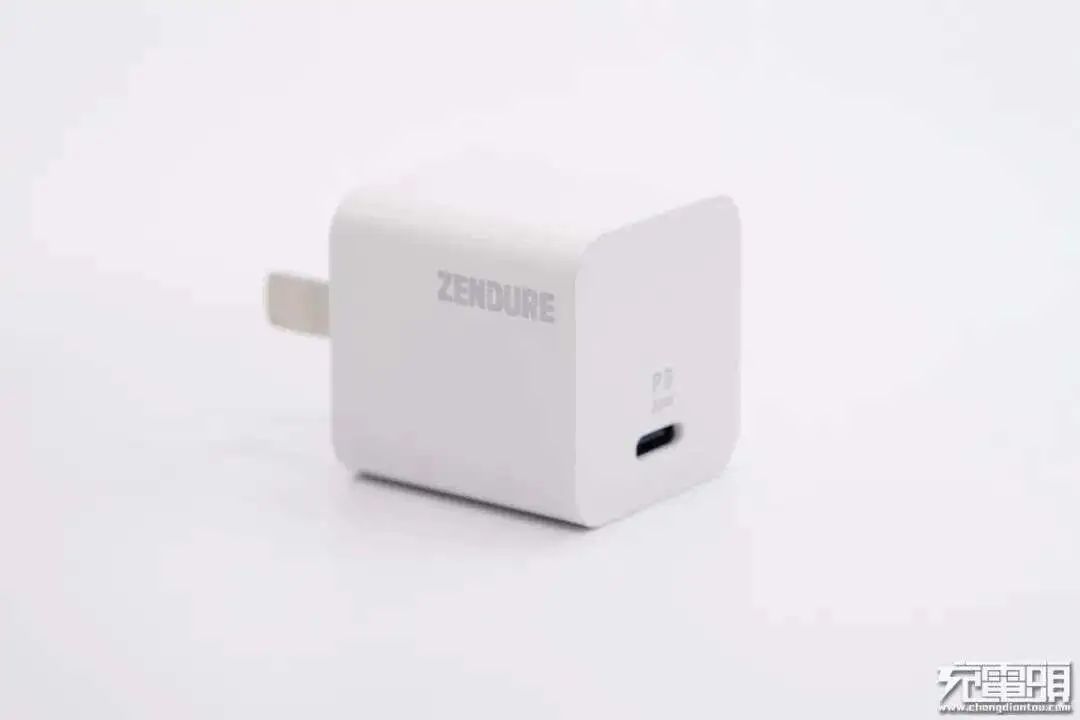

征拓20W PD快充充电器机身方正小巧，可以说是迷你级别，充分满足消费者对小体积的要求。不仅如此，这款产品还支持QC2.0/3.0、FCP、MTK PE+2.0、PD3.0和PPS多个主流快充协议，不仅可以满足iPhone 12手机快充，同时拿来给其它品牌手机充电效果也不错，适用性广泛。
这款充电器内部采用昂宝全套快充电源方案，AC-DC开关电源部分，由OB2631搭配OB2004Ax组成，两颗芯片均为内置MOS设计，从而实现了精简的外围；协议芯片OB2613已经通过了USB-IF协会认证，兼容性有保证。在体积控制方面，除了应用高集成芯片之外，这款充电器还采用了三块PCB板组合的结构，充分利用内部空间。同时还使用白色塑料壳进行隔离和固定。
应用案例：
征拓迷你33W小宝石快充
征拓迷你33W快充机身光滑边角圆润，使用手感好。产品拥有绿、青、白、紫、粉五种丰富配色，整体小巧靓丽，更能俘获各类群体的心。充电器兼容QC、AFC、FCP、SCP、PD3.0、PPS快充协议，具备5-20V固定电压档位以及一组3.3-11V3A PPS电压档位，性能实用，满足苹果、华为、小米等大品牌的设备充电需求。
充电器采用三块小PCB板组合焊接，模块贴有导热垫以及包裹纳米材料，设有绝缘隔离板，元件打胶处理。采用PI INN3367C InnoSwitch3-Pro技术高集成电源芯片，苹果原装快充同厂品牌芯片，还采用了英集芯IP2723T认证协议IC，整体方案成熟稳定。
应用案例：
征拓65W氮化镓Pro版
征拓新款65W氮化镓充电器SuperPort S3 Pro在外观上延续罗马柱ID设计，不过体积更小，性能上也紧跟时下20W热门市场，支持iPhone 12和笔记本双快充需求。此外充电器支持QC、AFC、FCP、SCP、PE2.0、PD和PPS等主流快充协议，整体兼容性非常好，可满足市面上绝大多数设备快充需求，双C口支持功率盲插，使用方便。
作为一款柱状造型充电器，内部采用了经典的三段式布局设计，层次分明，输入输出端设有小板，充分利用内部空间。其次充电器采用开关电源加两路DC-DC架构，也很典型。
应用案例：
乐用时代
乐用时代120W氮化镓电源适配器

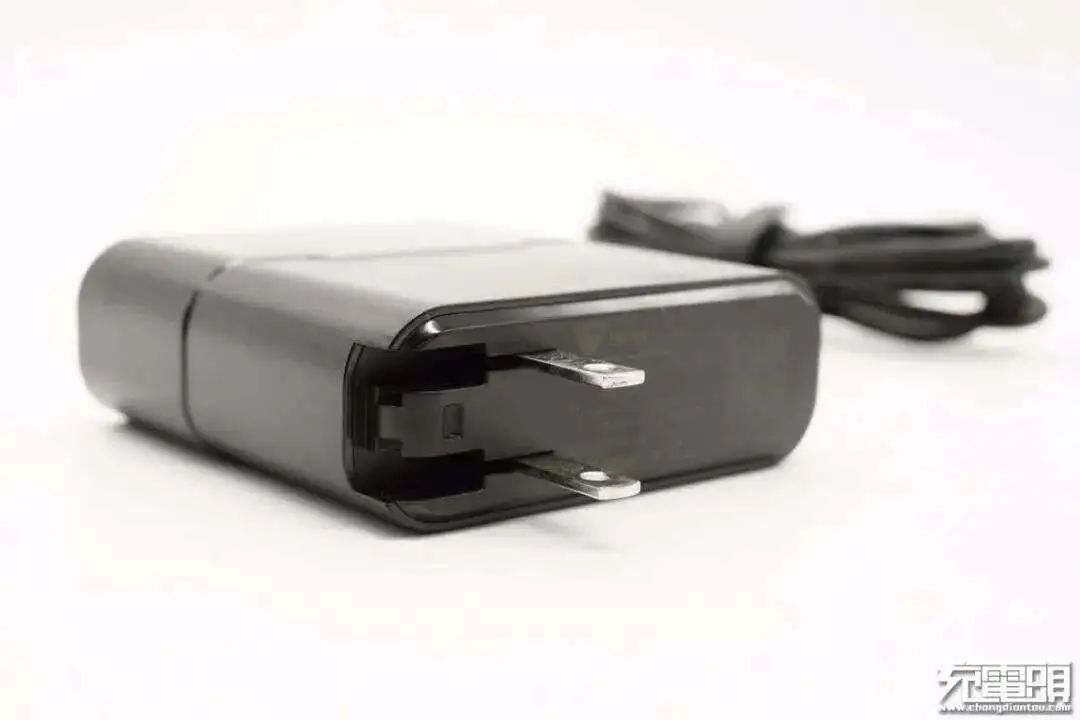

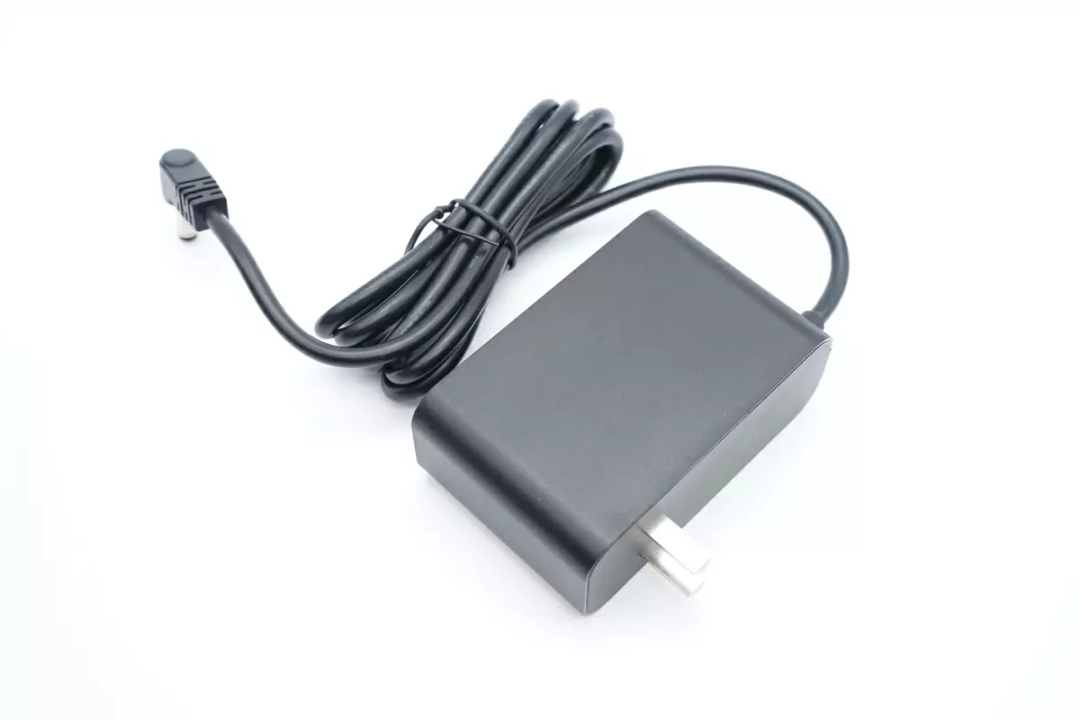

乐用时代推出的这款DC电源适配器为黑色外观，固定插脚和固定输出线缆设计。标称输出功率为120W，输出规格为24V5A，自带输出线长度为1.5米。交流输入支持100-240V全球宽电压输入，具备六级能效标识，并且通过了CQC认证。
这款适配器的芯片全部来自南芯科技，使用SC3202 PFC控制器，SC3201 反激控制器和SC3503同步整流控制器。PFC和反激开关管均来自英诺赛科，采用INN650D150A和INN650D260A。内部高压电容和输出滤波电容均来自绿宝石，适配器内部PCBA使用导热胶灌封，增强散热性能并提升强度，内部用料和做工都很不错。
应用案例：
充电头网总结
电容作为电源产品上一种必不可少的电子元件，市场需求非常大。相比传统的电容，贴片Y电容能够大幅度提高生产效率降低人工成本；贴片Y电容外壳采用压铸成型封装，拥有更好的耐高温、高湿性能；贴片Y电容的体积更小，能够更好的适配在各类电源产品上，提高空间利用率和功率密度。特锐祥贴片Y电容在满足空间集约和性能条件的前提下，整体成本比传统更有优势。
特锐祥作为一家专业的贴片Y电容供应商，已在该领域深耕了20年，产品具备可靠性高、抗振能力强、焊点良率高、高频特性好、减少电磁和射频干扰等特性，同时还易于实现自动化生产，提高生产效率，节省材料、能源、设备、人力、时间成本。特锐祥贴片Y电容的应用，对于优化电源设计布局节省内部空间、提高生产效率，优化产品一致性等各方面也起到很好的帮助作用。广泛应用于开关电源、LED电源、不间断电源、家电控制板、安防、工业控制、智能电表、新能源、储能等领域。
