都是“零电阻”，室温超导和0Ω电阻为什么待遇差那么多？

近日，美国Ranga Dias团队宣称他们发现了一种三元氢化物（镥-氢-氮），能在21℃、1GPa（1万个大气压）下实现超导。若最终被验证为真，则意味此材料在“室温”和“近常压”的条件下可以实现零电阻，没有了电阻也就意味没有能量损失。

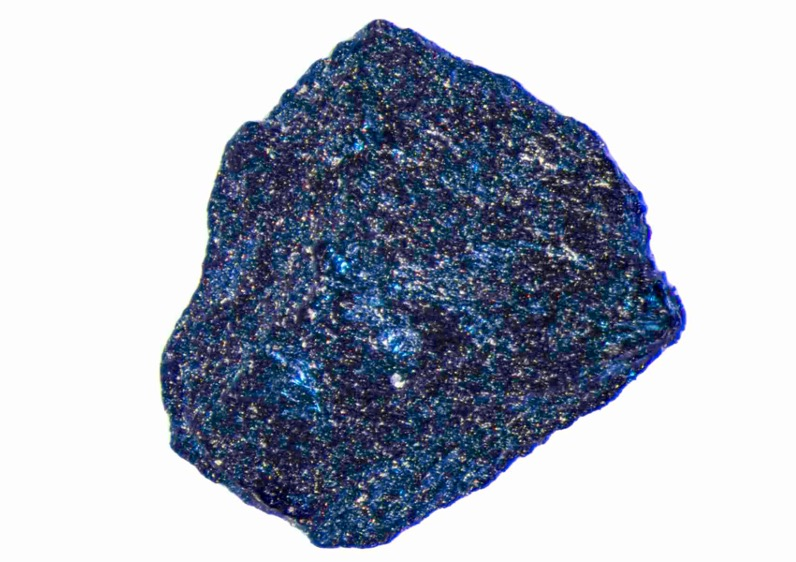

图片：显微镜下约一毫米直径的氢化镥样本

然而，超导体的零电阻特性让很多人为之疯狂，零欧姆电阻却常常被大家忽略，甚至很多人认为零欧姆电阻没有用。两者本质上有什么不同？零欧姆电阻真的没用吗？

1

零欧姆电阻是超导体吗？

看到经常有人问，零欧姆电阻是超导体吗？其实不是的。要弄清楚两者的本质区别，首先就要明白什么是超导体。

在某一温度时，一些物质会进入一种神奇的状态——超导态。此时电阻会消失，而电子能在其中无阻碍地运动，这种物质就是超导体，此时的温度称为超导临界温度。

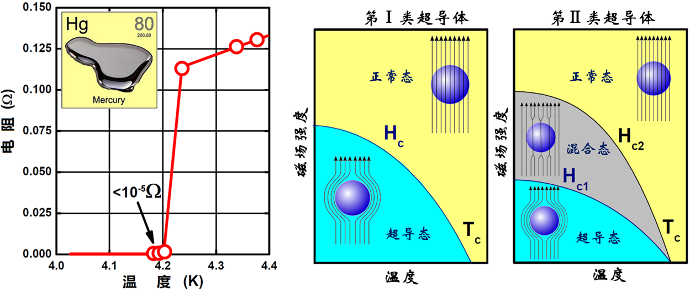

图片：超导体的零电阻效应和磁场下的行为

除了零电阻效应外，超导体还有完全抗磁性和磁通量量子化的特性。而基于超导体的特性，目前超导体主要应用在医学、能源、计算机等领域。

那么零欧姆电阻又是什么？其实零欧姆电阻又称为跨接电阻器，它真正的阻值并不是为零，而是阻值接近零。零欧姆电阻遵循欧姆定律，也没有超导体的特性。

所以零欧姆电阻并不是超导体，两者有着本质上的区别。

2

零欧姆电阻的作用

在立创商城（WWW.SZLCSC.COM）上能经常看到阻值为0Ω的电阻，这就是零欧姆电阻。看到0Ω阻值，很多新手就会疑惑：装上有什么用？那不是跟导线毫无区别吗？

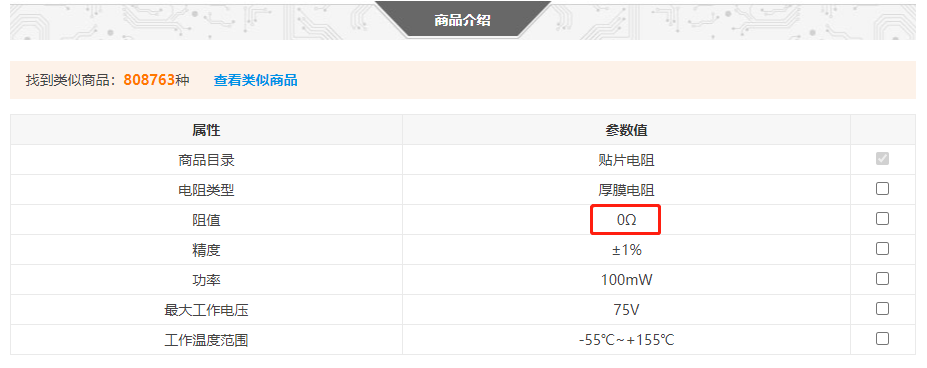

图片：立创商城某零欧姆电阻介绍

其实，零欧姆电阻虽然阻值标的是零，但作用并非为零。在电路设计中，零欧姆电阻常常有下面这些用途。

01

用作跳线

听说这是零欧姆电阻使用最多的场景，这样能降低走线难度，既美观又易于安装。在成为天线前提下，可避免用跳针造成的高频干扰情况出现。

02

用作保险丝

这也是零欧姆电阻被很多人使用的场景，但常常不建议如此使用。一些厂家为了保护后端器件避免被烧毁，进行过载保护。在一些性能要求不高的电路中，为了节约成本常使用零欧姆电阻代替保险丝。

03

调试时使用

当匹配电路参数不确定的时候，常以零欧姆电阻代替，到实际调试时，确定了相关参数后，再以具体数值的元器件来代替。

04

测量电路功耗

若需要测量某部分电路的电流往往会非常麻烦，需要将原有PCB断开再进行测量。这时候零欧姆电阻派上了用场，可以在待测区域接零欧姆电阻，再接上电流表，这样可以方便测耗电流。

05

抑制"浮地"现象

每块PCB板的电源线可能会有几根，如5V，3.3V等，但“地”只会有一个，都是连接在一起的，然后连接外部地的。如果没有连接在一起就会存在电压差，长时间存在电位差很容易造成静电，干扰其他电路甚至损坏器件。

因为大地与所有设备连接在一起，一般都会把大地看做零电位参考点，所有电路都与大地连接，但是电路间直接进行连接会造成设备间的干扰，因此我们一般会采用磁珠、电容、电感以及零欧姆电阻进行连接。

零欧姆电阻能够有效地抑制噪声干扰，却对频段没有限制，对体积也没有限制，因此被广泛使用。

关于零欧姆电阻你都了解了吗？立创商城是致力于领先的现货元器件平台，拥有近50万现货SKU，上面也能找到厚声、国巨等众多品牌的零欧姆电阻，欢迎扫码选购！
