嵌入式通用接收模块（基于状态机）

来源:嵌入式大杂烩发布时间:2023-03-10603浏览

询问 AI

原文：https://blog.csdn.net/lin_strong/article

前言

在软件开发的过程中，只要涉及到通信，就会涉及到数据接收机的编写，通信协议虽然多种多样，但是数据包的形式确是很相似的(暂时没看到特别复杂，此模块解决不了的)，为此可以把其中通用的部分抽象出来，然后就成了这个模块。

模块相关概念和逻辑

接收机状态

接收机有两个基本状态：

•状态A：preRx 等待帧头中，这个时候接收机会不断判断是否收到了特殊序列、帧头和强帧尾。如果收到了帧头，则(默认)会把帧头填入缓冲区的最前面，然后进入状态B。
•状态B：Rxing 等待帧尾中，收到的数据会按序填入接收缓冲区，同时不断查找帧尾、强帧头以及强特殊序列，不管找到了哪一个都会触发flush。如果，找到的是强帧头，则仍然在状态B，否则恢复状态A。

不管在哪一个状态下，如果接受缓冲区满了，都会触发flush并回到状态A。

标志字符序列

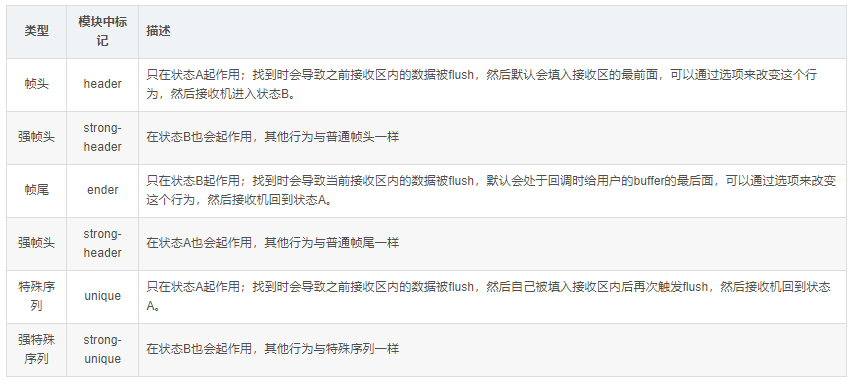

接收机定义了以下标志序列类型：

对应模块中的结构体为：

//receiveflag
typedefstructRXFLAG_STRUCT{
uint8_tconst*pBuf;
uint8_tlen;
uint8_toption;
}RXFLAG_STRUCT;
typedefRXFLAG_STRUCTconst*RxFlag;

一般的流程中，初始化接收机前，用户需要准备好接收机使用的所有标志序列，标志好每个序列的类型。模块提供宏函数以抽象这个过程：

//voidRxFlag_Init(RXFLAG_STRUCT*flag,uint8_tconst*buf,uint8_tlen,uint8_topt);
//toinitializeareceiveflag
//flagpointtothetargetRXFLAG_STRUCT.
//bufpointertotheflagbuffer
//sizesizeofflag
//optseeRXFLAG_OPTION_XXXXX,bitmode
#defineRxFlag_Init(flag,buf,size,opt)\
{(flag)->pBuf=(buf);(flag)->len=(size);(flag)->option=(opt);}

flush

每当接收机根据标志字符序列找到一个完整或不完整的数据包时，接收机会进行回调以通知用户处理这个数据包，这个行为被称为flush，这个回调函数叫做onFlushed。

此函数的原型如下：

typedefvoid(*RXMAC_FLUSH_EVENT)(RxMacsender,RxMacPtrbuf,uint16_tlen,RxStatestate,
RxFlagHorU,RxFlagEnder);

整个数据包为buf指向的长度为len的区域。

数据包的状态可以通过state参数得知，RX_STATE 的类型定义如下：

typedefstructRXSTATE_STRUCT{
unsignedintheaderFound:1;//1:havegetheader
unsignedintenderFound:1;//1:havegetender
unsignedintisFull:1;//1:thebufferisfull
unsignedintuniqueFound:1;//1:thisisuniqueflag.
}RxState;

通过判断每个标志位是否置1，可以得知当前数据包的状态。

如果headerFound == 1，说明数据包是有帧头的，可以通过pHorU获得帧头

如果enderFound == 1，说明数据包是有帧尾的，可以通过pEnder获得帧尾

如果isFull == 1，说明此数据包是因为接收区满了放不下了而产生的回调，在一些需要根据某个字段来判断数据包真正大小的协议里，可以通过调整接收缓冲区的大小来恰当的产生flush。

如果UniqueFound == 1，说明此数据包是标志序列，这时缓冲区内的内容等于pHorU指向的那个标志序列

接收机类

V1.0版本中要求用户自己分配结构体的空间，为了更加面向对象，现已改为动态分配，而把具体结构体和对应方法封装在模块内部。

typedefstructRXMAC_STRUCT*RxMac;

模块提供Create函数来创建接收机实例并返回指向实例的指针。

//tocreateaninstanceofRxMac
//flags标志字符串结构体的数组
//flagsCnt标志字符串结构体的个数
//buf用户提供给接收机用的缓冲区
//bufLen缓冲区的大小(起码应该要能放的下最长的标志字符串)
//onFeeded在每次被Feed时触发
//onGetHeader获得头标志位时触发。
//onFlushed收到一帧数据时的回调函数
RxMacRxMac_Create(RXFLAG_STRUCTconstflags[],uint8_tflagsCnt,RxMacPtrbuf,uint16_tbufLen,
RXMAC_FILTERonFeeded,RXMAC_FLAG_EVENTonGetHeader,RXMAC_FLUSH_EVENTonFlushed);

调用实例的方法时把这个指针作为第一个参数以模拟面向对象操作。

过滤器

接收机每次被feed时，都会触发onFeeded事件(可以在配置中取消这个事件以节省点代码)。原型如下：

typedefvoid(*RXMAC_FILTER)(RxMacsender,uint8_t*pCurChar,uint16_tbytesCnt);

•pCurChar ：指向接收区中刚收到的字符
•bytesCnt ：这个字符是接收区中的第几个字符

此时，接收机已经将其放入接收区但是还没进一步进行判断，用户可以修改字符/配置接收机以改变接收机的行为，比如将收到的字母全变为小写。或者根据收到的数据来决定还要收多少数据。

onGetHeader事件

当找到任意帧头时会触发。

接收机运行逻辑

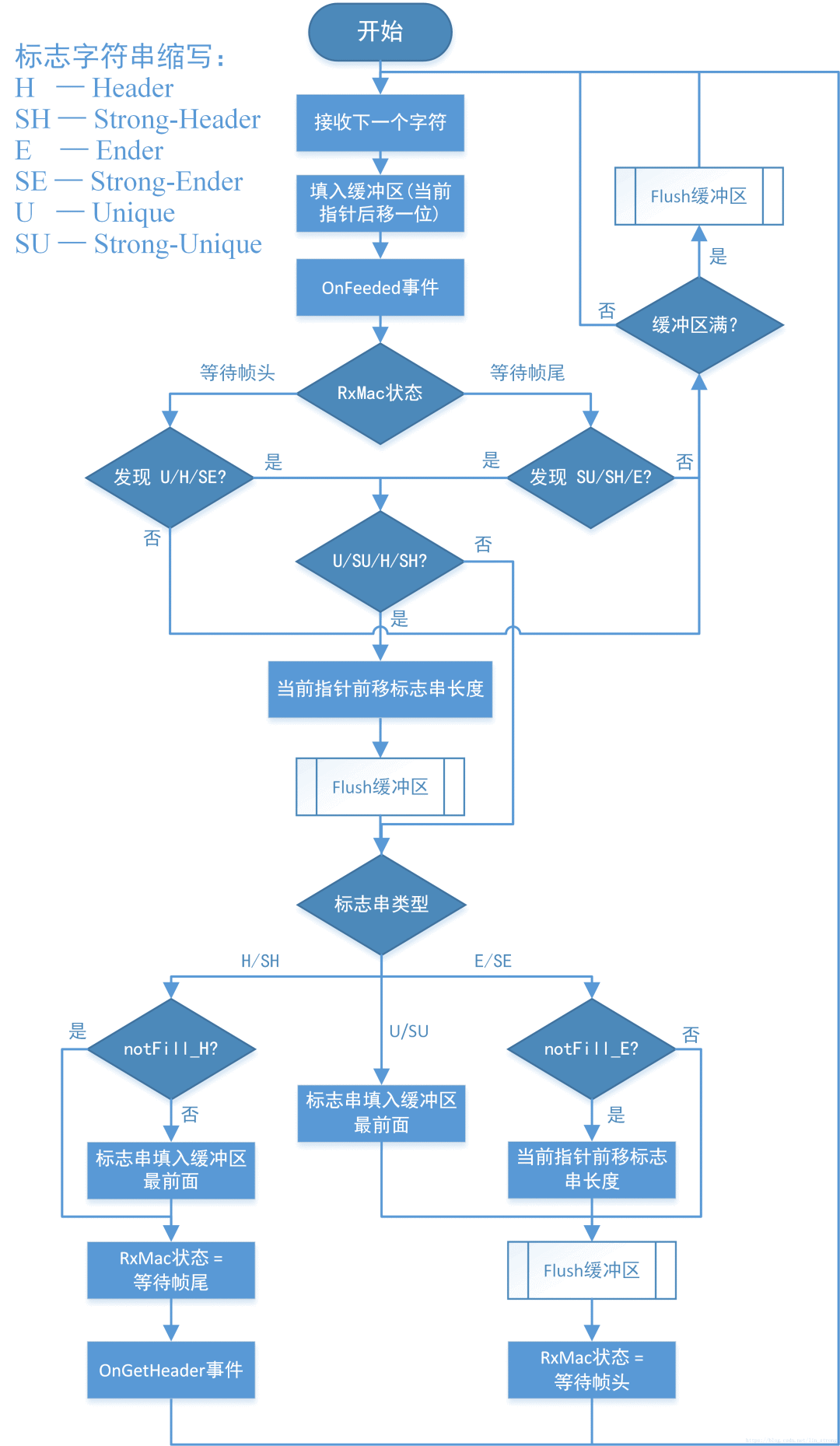

接收机的运作逻辑如下：

边际条件

标志序列尽量不要有重合，如果同时可能匹配两个标志序列，最终行为是未定义的，不保证正确执行，最终结果可能与标志序列的位置以及类型有关系。

同一个标志串可以同时是多种类型，比如同时是帧头与帧尾，但要小心类型间不要有冲突，否则不保证正确执行。

对于标志序列匹配到一半发生了接收缓冲区满，从而导致发生标志序列匹配时，接收缓冲区中只有半个标志序列的情况：

如果标志序列是(强)特殊序列或(强)帧头的情况，可以保证功能正常运行。

如果标志序列是强帧尾的情况，缓冲区内会只剩下后半段的帧尾，但可以根据pEnder参数来得知真正的帧尾。帧尾不会发生这种边际条件。

相关代码此模块使用了我自己写的Buffer模块作为内部缓冲区来判断标志字符串。

https://blog.csdn.net/lin_strong/article/details/88236566

接收机代码

RxMac.h

/*
*******************************************************************************************
*
*
*UniversalReceiveStateMachine
*通用接收状态机
*
*File:RxMac.h
*By:LinShijun(https://blog.csdn.net/lin_strong)
*Date:2019/03/07
*version:2.1
*History:2018/05/291.0theprototype
*2019/01/232.0modifythetypenamestomorereadableones,thoughpreserve
*theold-styleforforwardcompatibility;
*changeinitmethodtocreatemethodwhichusemalloctoalloc
*instance,andthecorrespondingdestroymethod.
*changetheinternalbuffermodulefromRINGQUEUEtoBufferArray,
*sousernolongerneedtoknowtheinternalflagsmanagementand
*allocatethespaceforit.
*addRxMac_FeedDatasmethodforconvenient.
*2019/03/072.1somemodificationtothemallocconfiguration
*
*NOTE(s):1.thereceiveprocesshastwobasicstate
*A.preRx:whenhaven'tfoundanyheader,theRxMacwillsearchfortheunique
*flag,headerandstrong-ender.Onlywhenaheaderisfoundwillcome
*tonextstep.
*B.Rxing:theRxMacwillputthesuccessivebytesintothebuffer,andsearch
*forthestrong-unique,strong-header,ender.
*2.themoduleisdrivedbytheRxMac_FeedData(),usershouldgetthethechar
*fromdatastreamandpassthedataonebyonetotheRxMacthroughRxMac_FeedData()
*orRxMac_FeedDatas().
*3.eachtimeRxMacfindaframe(completeorincomplete),itwillcalltheonFlushed
*tonotifytheresults;usercanjudgetheframethroughthestateparameter;
*state.headerFound==1:findanyheader,theheaderispassedbyHorU
*state.enderFound==1:findanyender,theenderispassedbyEnder
*state.isFull==1:thebufferisfull,maybeyoushouldcheckheaderFound
*toseewhetheraheaderhasbeenfound.
*state.uniqueFound==1:findanyuniqueflag.Inthiscase,otherparameterswill
*alwaysbe0,thedatainthebufferwillbetheflag,
*andtheuniqueflagispassedbyHorU.
*4.Tousethismodule,foreachreceivemachine:
*A.definemalloctoconfigurethemodule,seeCONFIGURATION
*B.allocatethespaceforbufferandFLAGS.
*RXFLAG_STRUCTflags[2];
*uint8_tbuf[300];
*C.settheflagsaccordingtotheprotocol,definethecallbackfunctions
*accordingtoyourneed.
*staticvoidonGetHeader(RxMacsender,RxFlagpFlag){......};
*staticvoidonFlushed(RxMacsender,RxMacPtrpBuf,uint16_tlen,
*RxStatestate,RxFlagHorU,RxFlagEnder){......};
*constuint8_tHeaderFlag[]="Header";
*constuint8_tEnderFlag[]="\r\n";
*RxFlag_Init(flags,HeaderFlag,StrSize(HeaderFlag),RXFLAG_OPTION_HEADER);
*RxFlag_Init(flags[1],EnderFlag,StrSize(EnderFlag),RXFLAG_OPTION_ENDER|
*RXFLAG_OPTION_NOTFILL_ENDER);
*D.createthereceivemachine:
*RxMacmac;
*mac=RxMac_Create(flags,sizeof(flags)/sizeof(flags[0]),buf,300,NULL,
*onGetHeader,onFlushed);
*E.feedthereceivemachine:
*while(1){
*c=GetNextChar();
*RxMac_FeedData(mac,c);
*}
*F.destroythereceivemachineifneed.
*RxMac_Destroy(mac);
*******************************************************************************************
*/

#ifndefRX_MAC_H
#defineRX_MAC_H

/*
*******************************************************************************************
*INCLUDES
*******************************************************************************************
*/

#include<stdint.h>

/*
*******************************************************************************************
*CONFIGURATION配置
*******************************************************************************************
*/
//#defineRXMAC_ARGUMENT_CHECK_DISABLEtodisabletheargumentcheckfunctionsofthismodule
//#defineRXMAC_ARGUMENT_CHECK_DISABLE

//#defineRXMAC_NOTFILL_DISABLEtodisablethenotFilloption
//#defineRXMAC_NOTFILL_DISABLE

//#defineRXMAC_ONFEEDED_DISABLEtodisabletheonFeededevent.
//#defineRXMAC_ONFEEDED_DISABLE

//#defineRXMAC_SINGLETON_ENtousesingletonpattern,soargumentpRxMacofinterfacesis
//useless,anduserdon'tneedtoallocatespaceforRX_MAC,butyoustillneedtoallocate
//bufferandcallinit();
//#defineRXMAC_SINGLETON_EN

//#defineRXMAC_BUF_RPAGEifyouwantreceivemachineusethepagedarrayasbuffer.
//anddon'tforgettodefineCODEWARRIORmalloc
//#defineRXMAC_BUF_RPAGE
/*
*******************************************************************************************
*ADDRESSINGMODE寻址模式
*******************************************************************************************
*/

#ifdefRXMAC_BUF_RPAGE
#ifdefCODEWARRIOR
#defineRXMAC_BUF_ADDRESSING_MODE__rptr
#endif
#endif

#ifndefRXMAC_BUF_ADDRESSING_MODE
#defineRXMAC_BUF_ADDRESSING_MODE
#endif
typedefuint8_t*RXMAC_BUF_ADDRESSING_MODERxMacPtr;

/*
*********************************************************************************************
*ERRORCODE
*********************************************************************************************
*/

#defineRXMAC_ERR_NONE0
#defineRXMAC_ERR_ARGUMENT1
#defineRXMAC_ERR_POINTERNULL2
#defineRXMAC_ERR_UNKNOWN3
#defineRXMAC_ERR_INIT4

/*
*********************************************************************************************
*RECEIVEFLAGSTRUCT
*********************************************************************************************
*/

//normalheader,RxMacwillonlycheckitinStepA
#defineRXFLAG_OPTION_HEADER0x01
//strongheader,RxMacwillalwayscheckit.
#defineRXFLAG_OPTION_STRONG_HEADER0x03
//theheaderwillnotbefilledintobufferwhenfound.(onlyvalidwhenisheader)
#defineRXFLAG_OPTION_NOTFILL_HEADER0x04
//normalender,RxMacwillonlycheckitinStepB
#defineRXFLAG_OPTION_ENDER0x08
//strongheader,RxMacwillalwayscheckit.
#defineRXFLAG_OPTION_STRONG_ENDER0x18
//theenderwillnotbefilledintobufferwhenfound.(onlyvalidwhenisender)
#defineRXFLAG_OPTION_NOTFILL_ENDER0x20
//normalunique,RxMacwillonlycheckitinStepA
#defineRXFLAG_OPTION_UNIQUE0x40
//strongunique,RxMacwillalwayscheckit.
#defineRXFLAG_OPTION_STRONG_UNIQUE0xC0

//receiveflag
typedefstructRXFLAG_STRUCT{
uint8_tconst*pBuf;
uint8_tlen;
uint8_toption;
}RXFLAG_STRUCT;
typedefRXFLAG_STRUCTconst*RxFlag;

//voidRxFlag_Init(RXFLAG_STRUCT*flag,uint8_tconst*buf,uint8_tlen,uint8_topt);
//toinitializeareceiveflag
//flagpointtothetargetRXFLAG_STRUCT.
//bufpointertotheflagbuffer
//sizesizeofflag
//optseeRXFLAG_OPTION_XXXXX,bitmode
#defineRxFlag_Init(flag,buf,size,opt)\
{(flag)->pBuf=(buf);(flag)->len=(size);(flag)->option=(opt);}


/*
*********************************************************************************************
*TYPEDEFINITION
*********************************************************************************************
*/

typedefstructRXSTATE_STRUCT{
unsignedintheaderFound:1;//1:havegetheader
unsignedintenderFound:1;//1:havegetender
unsignedintisFull:1;//1:thebufferisfull
unsignedintuniqueFound:1;//1:thisisuniqueflag.
}RxState;

typedefstructRXMAC_STRUCT*RxMac;

typedefvoid(*RXMAC_FLUSH_EVENT)(RxMacsender,RxMacPtrbuf,uint16_tlen,RxStatestate,
RxFlagHorU,RxFlagEnder);
typedefvoid(*RXMAC_FLAG_EVENT)(RxMacsender,RxFlagflag);
typedefvoid(*RXMAC_FILTER)(RxMacsender,uint8_t*pCurChar,uint16_tbytesCnt);

/*
*******************************************************************************************
*FUNCTIONDECLARATION
*******************************************************************************************
*/

//tocreateaninstanceofRxMac
//flags标志字符串结构体的数组
//flagsCnt标志字符串结构体的个数
//buf用户提供给接收机用的缓冲区
//bufLen缓冲区的大小(起码应该要能放的下最长的标志字符串)
//onFeeded在每次被Feed时触发
//onGetHeader获得头标志位时触发。
//onFlushed收到一帧数据时的回调函数
RxMacRxMac_Create(RXFLAG_STRUCTconstflags[],uint8_tflagsCnt,RxMacPtrbuf,uint16_tbufLen,RXMAC_FILTERonFeeded,RXMAC_FLAG_EVENTonGetHeader,RXMAC_FLUSH_EVENTonFlushed);
//todestroytheRxMac
voidRxMac_Destroy(RxMacmac);
//向接收机内喂字节
voidRxMac_FeedDatas(RxMacmac,uint8_tconst*buf,uint16_tlen);
voidRxMac_FeedData(RxMacmac,uint8_tc);
//重置接收区长度为最长那个长度
//uint8_tRxMac_ResetRxSize(RxMacmac);
//设置最大接收到多少个字节
uint8_tRxMac_SetRxSize(RxMacmac,uint16_tsize);
//重置接收机的状态
uint8_tRxMac_ResetState(RxMacmac);
//强制接收机flush
uint8_tRxMac_Flush(RxMacmac);
//设置onFeeded
uint8_tRxMac_SetOnFeeded(RxMacmac,RXMAC_FILTERonFeeded);
//设置onGetHeader
uint8_tRxMac_SetOnGetHeader(RxMacmac,RXMAC_FLAG_EVENTonGetHeader);
//设置onFlushed
uint8_tRxMac_SetOnFlushed(RxMacmac,RXMAC_FLUSH_EVENTonFlushed);

#include"RxMacPrivate.h"

#endif//ofRX_MAC_H

RxMacPrivate.h

/*
*******************************************************************************************
*
*
*PrivateDeclarationsforUniversalReceiveStateMachine
*
*File:RxMacPrivate.h
*By:LinShijun(https://blog.csdn.net/lin_strong)
*Date:2019/03/07
*version:2.1
*History:
*NOTE(s):
*******************************************************************************************
*/


/*
*******************************************************************************************
*FUNCTIONDECLARATION
*******************************************************************************************
*/
//打印内部缓冲区，返回缓冲区的长度
uint16_t_RxMac_printBuffer(RxMacmac,uint8_t*buf);

/*
*******************************************************************************************
*RECEIVEFLAGSTRUCT
*******************************************************************************************
*/

//structofRXFLAG_STRUCT.option
/*typedefstructRXFLAG_OPTION{
unsignedintisHeader:1;//1:theflagistheheadoftheframe
unsignedintstrong_H:1;//1:strong-header,RxMacwill
unsignedintnotfill_H:1;//0:filltheflagintothebufferwhenfoundasheader
unsignedintisEnder:1;//1:theflagistheendoftheframe
unsignedintstrong_E:1;//
unsignedintnotfill_E:1;//0:filltheflagintothebufferwhenfoundasender
unsignedintisUnique:1;//1:theflagisauniqueflagwhichistreatedassingleframe.
unsignedintstrong_U:1;//0:whenreceivingaframe,RxMacwillnot
};//*/
//normalheader,RxMacwillonlycheckitinStepA
#defineRXFLAG_OPTBIT_HEADER0x01
//strongheader,RxMacwillalwayscheckit.
#defineRXFLAG_OPTBIT_STRONG_HEADER0x02
//theheaderwillnotbefilledintobufferwhenfound.(onlyvalidwhenisheader)
#defineRXFLAG_OPTBIT_NOTFILL_HEADER0x04
//normalender,RxMacwillonlycheckitinStepB
#defineRXFLAG_OPTBIT_ENDER0x08
//strongheader,RxMacwillalwayscheckit.
#defineRXFLAG_OPTBIT_STRONG_ENDER0x10
//theenderwillnotbefilledintobufferwhenfound.(onlyvalidwhenisender)
#defineRXFLAG_OPTBIT_NOTFILL_ENDER0x20
//normalunique,RxMacwillonlycheckitinStepA
#defineRXFLAG_OPTBIT_UNIQUE0x40
//strongunique,RxMacwillalwayscheckit.
#defineRXFLAG_OPTBIT_STRONG_UNIQUE0x80

#defineSTATEMASK_STEPA\
(RXFLAG_OPTBIT_HEADER|RXFLAG_OPTBIT_UNIQUE|RXFLAG_OPTBIT_STRONG_ENDER)
#defineSTATEMASK_STEPB\
(RXFLAG_OPTBIT_STRONG_UNIQUE|RXFLAG_OPTBIT_ENDER|RXFLAG_OPTBIT_STRONG_HEADER)
#defineRXFLAGMASK_USUHSH\
(RXFLAG_OPTBIT_HEADER|RXFLAG_OPTBIT_STRONG_HEADER|\
RXFLAG_OPTBIT_UNIQUE|RXFLAG_OPTBIT_STRONG_UNIQUE)

//BOOL_RxFlag_isHeader(RxFlagflag);
#define_RxFlag_isHeader(flag)\
((flag)->option(RXFLAG_OPTION_STRONG_HEADER|RXFLAG_OPTION_HEADER))
//BOOL_RxFlag_isEnder(RxFlagflag);
#define_RxFlag_isEnder(flag)\
((flag)->option(RXFLAG_OPTION_STRONG_ENDER|RXFLAG_OPTION_ENDER))
//BOOL_RxFlag_isUnique(RxFlagflag);
#define_RxFlag_isUnique(flag)\
((flag)->option(RXFLAG_OPTION_STRONG_UNIQUE|RXFLAG_OPTION_UNIQUE))
//BOOL_RxFlag_dontFillHeader(RxFlagflag);
#define_RxFlag_dontFillHeader(flag)\
((flag)->optionRXFLAG_OPTBIT_NOTFILL_HEADER)
//BOOL_RxFlag_dontFillEnder(RxFlagflag);
#define_RxFlag_dontFillEnder(flag)\
((flag)->optionRXFLAG_OPTBIT_NOTFILL_ENDER)

/*
*******************************************************************************************
*FORWARDCOMPATIBILITY
*******************************************************************************************
*/
//以下仅为前向兼容
typedefRxMacPtrpRB_BYTE;
typedefRXFLAG_STRUCTRX_FLAG,*pRX_FLAG;
typedefRxMacpRX_MAC;
typedefRxStateRX_STATE;
#defineFLAG_OPTION_HEADERRXFLAG_OPTION_HEADER
#defineFLAG_OPTION_STRONG_HEADERRXFLAG_OPTION_STRONG_HEADER
#defineFLAG_OPTION_NOTFILL_HEADERRXFLAG_OPTION_NOTFILL_HEADER
#defineFLAG_OPTION_ENDERRXFLAG_OPTION_ENDER
#defineFLAG_OPTION_STRONG_ENDERRXFLAG_OPTION_STRONG_ENDER
#defineFLAG_OPTION_NOTFILL_ENDERRXFLAG_OPTION_NOTFILL_ENDER
#defineFLAG_OPTION_UNIQUERXFLAG_OPTION_UNIQUE
#defineFLAG_OPTION_STRONG_UNIQUERXFLAG_OPTION_STRONG_UNIQUE
#defineRX_FLAG_INITRxFlag_Init

RxMac.c

/*
*******************************************************************************************
*
*
*ImplementationoftheUniversalReceiveStateMachine
*通用接收状态机
*
*File:RxMac.c
*By:LinShijun(https://blog.csdn.net/lin_strong)
*Date:2019/03/07
*version:2.1
*History:2018/05/291.0theprototype
*2019/01/232.0InadditiontothecontentinRxMac.h:
*abstracttheflagmanagementpartasRxFlagMgrandthe
*correspondingmethods.
*refactorthecode.
*2019/03/072.1somemodificationtothemallocconfiguration
*NOTE(s):
*
*******************************************************************************************
*/

/*
*******************************************************************************************
*INCLUDES
*******************************************************************************************
*/
#include<stddef.h>
#include<stdlib.h>
#include<string.h>
#include"RxMac.h"
#include"BufferMallocArray.h"

/*
*******************************************************************************************
*RECEIVEFLAGSMANAGER
*******************************************************************************************
*/

typedefstructRXFLAGMGR_STRUCT{
//buffertoholdthepre-datawhichhasn'tmatchedanyflag.
BufferUINT8IndexedBufForFlag;
//theflagarraytobematched.
RxFlagFlags;
//countofflags.
uint8_tFlagsCnt;
//currentstate,inwhichheaderFoundwillinfluencethematchbehavior.
//controlledbythechildclass.
RxStatestate;
}RXFLAGMGR_STRUCT;

staticRxFlag_RxFlagMgr_GetNextMatchedAtThisState(RxMacmac,uint8_tnextByte);
staticBOOL_RxFlagMgr_Init(RxMacmac,RxFlagflags,uint8_tflagsCnt,uint8_tmaxLen);
staticvoid_RxFlagMgr_Destroy(RxMacmac);
staticvoid_RxFlagMgr_Reset(RxMacmac);

/*
*******************************************************************************************
*STRUCTDIFINITION
*******************************************************************************************
*/

typedefstructRXMAC_STRUCT{
//managetheflagmatches.
RXFLAGMGR_STRUCTFlagMgr;
//recordtheHeaderorUniqueflag.
RxFlagpHorU;
//internalbuffertoholddata.
RxMacPtrpRxBuf;
//lengthoftheinternalbuffer
uint16_tRxBufSize;
//Countofthebytesintheinternalbuffer/theindexfornextfeededbyte
uint16_tRxCnt;
RXMAC_FILTERonFeeded;
RXMAC_FLAG_EVENTonGetHeader;
RXMAC_FLUSH_EVENTonFlushed;
}RXMAC_STRUCT;

/*
*******************************************************************************************
*LOCALFUNCITONDECLARATION
*******************************************************************************************
*/
#ifndefRXMAC_SINGLETON_EN
#define_pMacmac
#define_BufForFlag(_pMac->FlagMgr.BufForFlag)
#define_Flags(_pMac->FlagMgr.Flags)
#define_FlagsCnt(_pMac->FlagMgr.FlagsCnt)
#define_state(_pMac->FlagMgr.state)
#define_pHorU(_pMac->pHorU)
#define_pRxBuf(_pMac->pRxBuf)
#define_RxBufSize(_pMac->RxBufSize)
#define_RxCnt(_pMac->RxCnt)
#define_fonFeeded(_pMac->onFeeded)
#define_fonGetHeader(_pMac->onGetHeader)
#define_fonFlushed(_pMac->onFlushed)
#define_RxMac_Destroy()(free(mac))
#else
staticRXMAC_STRUCT_mac;
//单例模式中，这个指针用于标识是否单例已初始化过
staticRxMac_pMac=NULL;
#define_BufForFlag(_mac.FlagMgr.BufForFlag)
#define_Flags(_mac.FlagMgr.Flags)
#define_FlagsCnt(_mac.FlagMgr.FlagsCnt)
#define_state(_mac.FlagMgr.state)
#define_pHorU(_mac.pHorU)
#define_pRxBuf(_mac.pRxBuf)
#define_RxBufSize(_mac.RxBufSize)
#define_RxCnt(_mac.RxCnt)
#define_fonFeeded(_mac.onFeeded)
#define_fonGetHeader(_mac.onGetHeader)
#define_fonFlushed(_mac.onFlushed)
#define_RxMac_Destroy()(_pMac=NULL)
#endif

#define_stateByte(*(uint8_t*)(_state))
#define_isRxBufFull()(_RxCnt>=_RxBufSize)

#ifndefRXMAC_ONFEEDED_DISABLE
#define_onFeeded(pChar,cnt)if(_fonFeeded!=NULL)_fonFeeded(_pMac,pChar,cnt);
#else
#define_onFeeded(pChar,cnt)
#endif
#define_onGetHeader(headerFlag)if(_fonGetHeader!=NULL)_fonGetHeader(_pMac,headerFlag);

#undef_DONT_CHECK_MAC
#ifdefRXMAC_ARGUMENT_CHECK_DISABLE
#define_DONT_CHECK_MAC
#endif
#ifdefRXMAC_SINGLETON_EN
#define_DONT_CHECK_MAC
#endif

#ifdef_DONT_CHECK_MAC
#define_checkMacNotNull()
#define_checkMacNotNull_void()
#else
#define_checkMacNotNull()if(_pMac==NULL)returnRXMAC_ERR_POINTERNULL;
#define_checkMacNotNull_void()if(_pMac==NULL)return;
#endif


#ifdefRXMAC_BUF_RPAGE
#ifdefCODEWARRIOR
staticRxMacPtr_memcpy_internal(RxMacPtrdest,RxMacPtrsrc,size_tn);
#definememcpy(dest,src,n)_memcpy_internal(dest,src,n)
#endif
#endif
//冲刷缓冲区
staticvoid_flush(RxMacmac,RxFlagender);
//往接收机缓冲区内放数据
staticvoid_BufIn(RxMacmac,RxMacPtrbuf,uint16_tlen);

staticvoid_RxMac_FlushIfFull(RxMacmac);
staticvoid_RxMac_RecordAndFlushPreBytesIfGotHeaderOrUnique(RxMacmac,RxFlagflagJustGot);
staticvoid_RxMac_GetHeaderProcess(RxMacmac,RxFlagflagJustGot);
staticvoid_RxMac_GetUniqueProcess(RxMacmac,RxFlagflagJustGot);
staticvoid_RxMac_GetEnderProcess(RxMacmac,RxFlagflagJustGot);
/*
*******************************************************************************************
*RxMac_Create()
*
*Description:Tocreateareceivemachineinstance.创建一个接收机实例
*
*Arguments:flagspointertotheflags(anarray);指向标志串(数组)的指针
*flagsCntthecountoftheflags;有多少个标志串;
*bufpointertothebufferprovidedtotheRxMac;提供给接收机使用的缓存
*bufLenthesizeofthebuffer.缓存的大小
*onFeededthecallbackfuncthatwillbecalledeverytimefeeded,you
*canmodifythefeededbyteinthiscallback.
*每次被feed时会调用的回调函数，如改变对应数据值会影响标志位的判断
*onGetHeaderthecallbackfuncthatwillbecalledwhenfindaheader.
*当发现帧头时会调用的回调函数
*onFlushedthecallbackfuncthatwillbecalledwhenflushed.
*当Flush时会调用的回调函数
*
*Return:Pointertothecreatedinstance.
*NULLifanyerror.
*
*Note(s):1.sizeofbuffershouldbiggerthanthelongestflag,ortheflagwillbe
*useless.
*2.ifflagsCnt>0,flagscan'tpointtoNULL.
*3.youmustprovideabuffer.
*4.ifyouenabletheRXMAC_SINGLETON_EN,multi-createwillpointertothe
*sameinstanceinitializedasthelastcreate.
*
*voidonGetHeader(RxMacsender,RxFlagflag):
*senderthepointertotheRxMacwhichcallthisfunction
*flagtheheadermatched
*
*voidonFeeded(RxMacsender,uint8_t*pCurChar,uint16_tbytesCnt):
*senderthepointertotheRxMacwhichcallthisfunction
*pCurCharpointtothebytejustreceived,youcanchangeitbeforeanyotherprocess.
*bytesCntthenumberofbytesinthebufferincludingthecharjustfeeded.
*
*voidonFlushed(RxMacsender,RxMacPtrpBuf,uint16_tlen,RxStatestate,RxFlagHorU,
*RxFlagEnder);
*senderthepointertotheRxMacwhichcallthisfunction
*bufthepointertotheframe.
*lenthelengthofframe.
*statethestateofframe.
*HorUpointtotheheaderflagifstate.headerFound==1,oruniqueflagif
*state.uniqueFound==1.
*Enderpointtotheenderflagifstate.enderFound==1.
*******************************************************************************************
*/
RxMacRxMac_Create(RXFLAG_STRUCTconstflags[],uint8_tflagsCnt,RxMacPtrbuf,uint16_tbufLen,RXMAC_FILTERonFeeded,RXMAC_FLAG_EVENTonGetHeader,RXMAC_FLUSH_EVENTonFlushed){
uint8_ti,maxLen=0;
#ifndefRXMAC_SINGLETON_EN
RxMacmac;
#endif
#ifndefRXMAC_ARGUMENT_CHECK_DISABLE
if((flags==NULLflagsCnt>0)||buf==NULL)
returnNULL;
#endif
//findoutthemaxlengthofflags.
for(i=0;i<flagsCnt;i++){
if(flags[i].len>maxLen)
maxLen=flags[i].len;
}
#ifndefRXMAC_ARGUMENT_CHECK_DISABLE
if(bufLen<maxLen){
returnNULL;
}
#endif
#ifdefRXMAC_SINGLETON_EN
if(_pMac!=NULL)//ifhavecreatedoneinstance,freethepreviousFlagBuf
_RxFlagMgr_Destroy(_mac);
else
_pMac=_mac;
#else
if((mac=(RxMac)malloc(sizeof(RXMAC_STRUCT)))==NULL){
returnNULL;
}
#endif
if(!_RxFlagMgr_Init(_pMac,flags,flagsCnt,maxLen)){
_RxMac_Destroy();
returnNULL;
}
_pHorU=NULL;
_pRxBuf=buf;
_RxCnt=0;
_RxBufSize=bufLen;
_fonFeeded=onFeeded;
_fonGetHeader=onGetHeader;
_fonFlushed=onFlushed;
return_pMac;
}
/*
*******************************************************************************************
*RxMac_Destroy()
*
*Description:Destroyareceivemachineinstance.
*
*Arguments:macthetargetreceivemachine.目标接收机
*
*Return:
*
*Note(s):
*
*******************************************************************************************
*/
voidRxMac_Destroy(RxMacmac){
if(_pMac==NULL)
return;
_RxFlagMgr_Destroy(mac);
_RxMac_Destroy();
}
/*
*******************************************************************************************
*RxMac_FeedData(s)
*
*Description:TofeedRxMacthenextchar(s).用于给接收机下一个字符
*
*Arguments:macthetargetreceivemachine.目标接收机
*cthechartofeed;下一个字符
*
*Return:
*
*Note(s):
*******************************************************************************************
*/

voidRxMac_FeedDatas(RxMacmac,uint8_tconst*buf,uint16_tlen){
uint16_ti;
for(i=0;i<len;i++)
RxMac_FeedData(mac,buf[i]);
}

voidRxMac_FeedData(RxMacmac,uint8_tc){
RxFlagcurFlag;
_checkMacNotNull_void();
_onFeeded(c,_RxCnt+1);
_pRxBuf[_RxCnt++]=c;
curFlag=_RxFlagMgr_GetNextMatchedAtThisState(mac,c);
if(curFlag==NULL){//ifnoflagmatch
_RxMac_FlushIfFull(mac);
return;
}
_RxMac_RecordAndFlushPreBytesIfGotHeaderOrUnique(mac,curFlag);
if(_RxFlag_isHeader(curFlag)){
_RxMac_GetHeaderProcess(mac,curFlag);
}elseif(_RxFlag_isUnique(curFlag)){
_RxMac_GetUniqueProcess(mac,curFlag);
}else{//if(_RxFlag_isEnder(curFlag))
_RxMac_GetEnderProcess(mac,curFlag);
}
}
/*
*******************************************************************************************
*RxMac_SetRxSize()
*
*Description:setthesizeofRxBuf.设置接收缓冲区的大小
*
*Arguments:macthetargetreceivemachine.目标接收机
*sizethesizetoset;
*
*Return:RXMAC_ERR_NONEifSuccess;
*RXMAC_ERR_POINTERNULLifmac==NULL
*RXMAC_ERR_ARGUMENTifsizeiswrong.
*Note(s):thesizeshouldbiggerthanthecurrentnumberofcharsintheRxBuf.
*
*******************************************************************************************
*/
uint8_tRxMac_SetRxSize(RxMacmac,uint16_tsize){
_checkMacNotNull();
#ifndefRXMAC_ARGUMENT_CHECK_DISABLE
if(size<=_RxCnt)
returnRXMAC_ERR_ARGUMENT;
#endif
_RxBufSize=size;
returnRXMAC_ERR_NONE;
}
/*
*******************************************************************************************
*RxMac_ResetState()
*
*Description:resetthestateofreceivemachine.重置接收机的状态
*
*Arguments:macthetargetreceivemachine.目标接收机
*
*Return:RXMAC_ERR_NONEifSuccess;
*RXMAC_ERR_POINTERNULLifmac==NULL
*Note(s):itwillnottriggercall-backofonFlush.
*******************************************************************************************
*/
uint8_tRxMac_ResetState(RxMacmac){
_checkMacNotNull();
//复位接收机
Buffer_Cleanup((Buffer)_BufForFlag);
_RxCnt=0;
_stateByte=0;
_pHorU=NULL;
returnRXMAC_ERR_NONE;
}
/*
*******************************************************************************************
*RxMac_Flush()
*
*Description:forcereceivemachinetoflush.
*
*Arguments:macthetargetreceivemachine.目标接收机
*
*Return:RXMAC_ERR_NONEifSuccess;
*RXMAC_ERR_POINTERNULLifmac==NULL
*
*Note(s):itwillforcereceivemachinetoflush,ifthereisanydataintheRxBuffer,
*
*******************************************************************************************
*/

uint8_tRxMac_Flush(RxMacmac){
_checkMacNotNull();
_flush(_pMac,NULL);
returnRXMAC_ERR_NONE;
}

/*
******************************************************************************************
*RxMac_SetOnFeeded()
*
*Description:settheonFeededcallbackfunction.
*
*Arguments:macthetargetreceivemachine.目标接收机
*onFeededthecallbackfunctiontoset;要设置的回调函数
*
*Return:RXMAC_ERR_NONEifSuccess;
*RXMAC_ERR_POINTERNULLifmac==NULL
*
*Note(s):
*
******************************************************************************************
*/
uint8_tRxMac_SetOnFeeded(RxMacmac,RXMAC_FILTERonFeeded){
_checkMacNotNull();
_fonFeeded=onFeeded;
returnRXMAC_ERR_NONE;
}
/*
******************************************************************************************
*RxMac_SetOnGetHeader()
*
*Description:settheonGetHeadercallbackfunction.
*
*Arguments:macthetargetreceivemachine.目标接收机
*onGetHeaderthecallbackfunctiontoset;要设置的回调函数
*
*Return:RXMAC_ERR_NONEifSuccess;
*RXMAC_ERR_POINTERNULLifmac==NULL
*
*Note(s):
*
******************************************************************************************
*/
uint8_tRxMac_SetOnGetHeader(RxMacmac,RXMAC_FLAG_EVENTonGetHeader){
_checkMacNotNull();
_fonGetHeader=onGetHeader;
returnRXMAC_ERR_NONE;
}
/*
******************************************************************************************
*RxMac_SetOnFlushed()
*
*Description:settheonFlushedcallbackfunction.
*
*Arguments:macthetargetreceivemachine.目标接收机
*onFlushedthecallbackfunctiontoset;要设置的回调函数
*
*Return:RXMAC_ERR_NONEifSuccess;
*RXMAC_ERR_POINTERNULLifpRxMac==NULL
*
*Note(s):
*
******************************************************************************************
*/
uint8_tRxMac_SetOnFlushed(RxMacmac,RXMAC_FLUSH_EVENTonFlushed){
_checkMacNotNull();
_fonFlushed=onFlushed;
returnRXMAC_ERR_NONE;
}
/*
******************************************************************************************
*_RxMac_printBuffer()
*
*Description:printtheinternalbuffer,justfordeveloper.
*给开发者用于查看内部缓存的
*
*Arguments:macthetargetreceivemachine.目标接收机
*onFlushedthecallbackfunctiontoset;要设置的回调函数
*
*Return:thelenofbufferprinted.
*
*Note(s):
*
******************************************************************************************
*/

uint16_t_RxMac_printBuffer(RxMacmac,uint8_t*buf){
memcpy(buf,_pRxBuf,_RxCnt);
return_RxCnt;
}

/*
******************************************************************************************
*LOCALFUNCITON
******************************************************************************************
*/
staticRxMacPtr_memcpy_internal(RxMacPtrdest,RxMacPtrsrc,size_tn){
RxMacPtrp=dest;
while(n-->0)
*p++=*src++;
returndest;
}

staticvoid_BufIn(RxMacmac,RxMacPtrbuf,uint16_tlen){
memcpy(_pRxBuf+_RxCnt,buf,len);
_RxCnt+=len;
}

staticvoid_flush(RxMacmac,RxFlagender){
//触发回调
if((_RxCnt>0||ender!=NULL)_fonFlushed!=NULL)
_fonFlushed(_pMac,_pRxBuf,_RxCnt,_state,_pHorU,ender);
//复位接收机
_RxCnt=0;
_stateByte=0;
_pHorU=NULL;
}

BOOLBufferUINT8Indexed_BackMatch(BufferUINT8Indexedbuf,uint8_tconst*toMatch,uint16_tlen){
uint16_tcnt=_Buffer_getCount(buf);
if(len>cnt)
returnFALSE;
while(len>0){
if(_BufferUINT8Indexed_get(buf,--cnt)!=toMatch[--len])
returnFALSE;
}
returnTRUE;
}


staticvoid_RxMac_FlushIfFull(RxMacmac){
if(_isRxBufFull()){
_state.isFull=1;
_flush(_pMac,NULL);
}
}

staticvoid_RxMac_RecordAndFlushPreBytesIfGotHeaderOrUnique(RxMacmac,RxFlagflagJustGot){
if(flagJustGot->optionRXFLAGMASK_USUHSH){
if(_RxCnt>flagJustGot->len){
_RxCnt-=flagJustGot->len;
_flush(_pMac,NULL);
}else{
_RxCnt=0;
}
_pHorU=flagJustGot;
}
}

staticvoid_RxMac_GetHeaderProcess(RxMacmac,RxFlagflagJustGot){
#ifndefRXMAC_NOTFILL_DISABLE
if(!_RxFlag_dontFillHeader(flagJustGot))
#endif
_BufIn(_pMac,(RxMacPtr)flagJustGot->pBuf,flagJustGot->len);
_state.headerFound=1;
_onGetHeader(flagJustGot);
_RxMac_FlushIfFull(mac);
}

staticvoid_RxMac_GetUniqueProcess(RxMacmac,RxFlagflagJustGot){
_state.uniqueFound=1;
_BufIn(_pMac,(RxMacPtr)flagJustGot->pBuf,flagJustGot->len);
_flush(_pMac,NULL);
}

staticvoid_RxMac_GetEnderProcess(RxMacmac,RxFlagflagJustGot){
_state.enderFound=1;
if(_RxCnt<flagJustGot->len){//ifpartoftheflaghasbeenmanuallyflushed.
_RxCnt=0;//restorethebuffer.
_BufIn(_pMac,(RxMacPtr)flagJustGot->pBuf,flagJustGot->len);
}
#ifndefRXMAC_NOTFILL_DISABLE
if(_RxFlag_dontFillEnder(flagJustGot))
if(_RxCnt>flagJustGot->len)
_RxCnt-=flagJustGot->len;
else
_RxCnt=0;
#endif
_flush(_pMac,flagJustGot);
}

staticRxFlag_RxFlagMgr_GetNextMatchedAtThisState(RxMacmac,uint8_tnextByte){
uint8_ti,mask;
if(_Buffer_isFull(_BufForFlag))
BufferUINT8_FrontOut((BufferUINT8)_BufForFlag);
BufferUINT8_BackIn((BufferUINT8)_BufForFlag,nextByte);
//masktoidentifypossibleflag
mask=(_state.headerFound)?STATEMASK_STEPB:STATEMASK_STEPA;
for(i=0;i<_FlagsCnt;i++){
if((_Flags[i].optionmask)
BufferUINT8Indexed_BackMatch(_BufForFlag,_Flags[i].pBuf,_Flags[i].len)){
Buffer_Cleanup((Buffer)_BufForFlag);
return_Flags[i];
}
}
returnNULL;
}

staticBOOL_RxFlagMgr_Init(RxMacmac,RxFlagflags,uint8_tflagsCnt,uint8_tmaxLen){
if(_BufForFlag=(BufferIndexed)BufferUINT8MallocArray_Create(maxLen)){
_Flags=flags;
_FlagsCnt=flagsCnt;
_stateByte=0;
}
return_BufForFlag!=NULL;
}

staticvoid_RxFlagMgr_Destroy(RxMacmac){
Buffer_Destroy(_BufForFlag);
}

staticvoid_RxFlagMgr_Reset(RxMacmac){
Buffer_Cleanup((Buffer)_BufForFlag);
}

测试/示例代码

已略去非必要代码

#include<stdio.h>
#include"RxMac.h"

/*
*********************************************************************************************************
*LOCALFUNCTIONDECLARE
*********************************************************************************************************
*/

staticvoidonGetData(RxMacsender,uint8_t*pCurChar,uint16_tbytesCnt);
staticvoidonFlushed(RxMacsender,RxMacPtrbuf,uint16_tlen,RxStatestate,RxFlagHorU,RxFlagEnder);
staticvoidonGetHeader(RxMacsender,RxFlagflag);
staticvoidonGetHeader2(RxMacsender,RxFlagflag);

/*
*********************************************************************************************************
*LOVALVARIABLE
*********************************************************************************************************
*/
staticRxMacmac=NULL;
staticRXFLAG_STRUCTflags[4];
#defineBUF_SIZE20
staticuint8_tbuffer[BUF_SIZE];

//协议示例1：
//帧头:HEADER或者START
//强帧尾:END
//强特殊串:12345
//
staticvoidprotocol1_init(void){
RX_FLAG_INIT(flags[0],"HEADER",6,FLAG_OPTION_HEADER);
RX_FLAG_INIT(flags[1],"START",5,FLAG_OPTION_HEADER);
RX_FLAG_INIT(flags[2],"END",3,FLAG_OPTION_STRONG_ENDER);
RX_FLAG_INIT(flags[3],"12345",5,FLAG_OPTION_STRONG_UNIQUE);
mac=RxMac_Create(flags,4,buffer,BUF_SIZE,NULL,onGetHeader,onFlushed);
}
//协议示例2：
//帧头:START
//帧头后的第1个字符表示后面还要接收多少个字符1-9,'4'表示4个，如果不是数字或为'0'，则等待帧尾
//帧尾:END
//特殊串:NOW
//
staticvoidprotocol2_init(void){
RX_FLAG_INIT(flags[0],"START",5,FLAG_OPTION_HEADER);
RX_FLAG_INIT(flags[1],"END",3,FLAG_OPTION_ENDER);
RX_FLAG_INIT(flags[2],"NOW",3,FLAG_OPTION_UNIQUE);
mac=RxMac_Create(flags,3,buffer,BUF_SIZE,NULL,onGetHeader2,onFlushed);
}
/*
*********************************************************************************************************
*CALLBACKFUNCITON
*********************************************************************************************************
*/

staticvoidonGetData(RxMacsender,uint8_t*pCurChar,uint16_tbytesCnt){
//因为发现帧头后才挂载事件，所以下一次回掉正好是说明字符数的那个字符,否则还得根据bytesCnt来判断当前位置
RxMac_SetOnFeeded(sender,NULL);
if(*pCurChar>'0'*pCurChar<='9'){
//bytesCnt是当前收到了多少个字符，所以接收区大小为当前字符数加上还要接收的
RxMac_SetRxSize(sender,*pCurChar-'0'+bytesCnt);
}
}
staticvoidonFlushed(RxMacsender,RxMacPtrbuf,uint16_tlen,RxStatestate,RxFlagHorU,RxFlagEnder){
buf[len]='\0';
printf("\nFlushed:");
if(state.headerFound)
printf("headerFound,");
if(state.enderFound)
printf("enderFound,");
if(state.isFull)
printf("full,");
if(state.uniqueFound)
printf("unique,");
printf("\nDatas:%s\n",buf);
RxMac_SetRxSize(sender,BUF_SIZE);
}
staticvoidonGetHeader(RxMacsender,RxFlagflag){
printf("\nFoundHeader:%s\n",flag->pBuf);
}
staticvoidonGetHeader2(RxMacsender,RxFlagflag){
printf("\nFoundHeader:%s\n",flag->pBuf);
RxMac_SetOnFeeded(sender,onGetData);
}
/*
*********************************************************************************************************
*MAINFUNCTION
*********************************************************************************************************
*/

voidmain(void){
//选择想要实验的协议来初始化
protocol1_init();
//protocol2_init();
while(1){
c=getchar();
//回显
putchar(c);
RxMac_FeedData(mac,c);
}
}

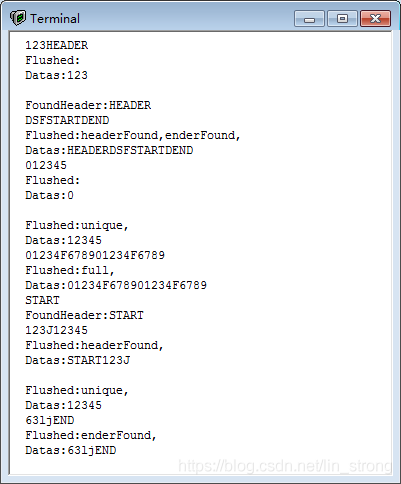

示例协议1测试结果

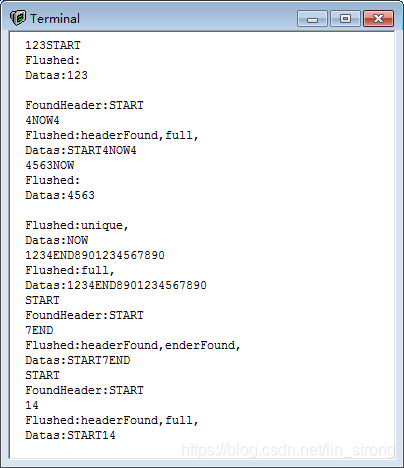

示例协议2测试结果

可以看到，第二个协议中我们通过改变缓冲区大小成功控制了数据包的长度。

虽然这里的示例都是基于ASCII的，但这只是为了观察起来方便，普通的基于二进制的协议也是可以使用这个模块的。

v1.0代码

旧版代码中引用了我自己写的(现已弃用)环形缓冲区模块： https://blog.csdn.net/lin_strong/article/details/73604561

接收机代码

头文件

/*
*********************************************************************************************************
*
*
*UniversalReceiveStateMachine
*通用接收状态机
*
*File:RxMac.h
*
*By:LinShijun(https://blog.csdn.net/lin_strong)
*Date:2018/05/29
*version:1.0
*History:2018/05/29theprototype
*NOTE(s):1.thereceiveprocesshastwobasicstate
*A.preRx:whenhaven'tfoundanyheader,theRxMacwillsearchfortheunique
*flag,headerandstrong-ender.Onlywhenaheaderisfoundwillcome
*tonextstep.
*B.Rxing:theRxMacwillputthesuccessivebytesintothebuffer,andsearch
*forthestrong-unique,strong-header,ender.
*2.themoduleisdrivedbytheRxMac_FeedData(),usershouldgetthethechar
*fromdatastreamandpassthedataonebyonetotheRxMacthroughRxMac_FeedData()
*3.eachtimeRxMacfindaframe(completeorincomplete),itwillcalltheonFlushed
*tonotifytheresults;usercanjudgetheframethroughthestateparameter;
*state.headerFound==1:findanyheader,theheaderispassedbypHorU
*state.enderFound==1:findanyender,theenderispassedbypEnder
*state.isFull==1:thebufferisfull,maybeyoushouldcheckheaderFound
*toseewhetheraheaderhasbeenfound.
*state.uniqueFound==1:findanyuniqueflag.Inthiscase,otherparameterswill
*alwaysbe0thedatasinthebufferwillbetheflag.
*4.Tousethismodule,foreachreceivemachine:
*A.allocatethespaceforbuffer,RxMacFLAGS
*RX_MAC_Mac;
*RX_FLAGflags[2];
*INT8Ubuf[300];
*B.settheflagsaccordingtotheprotocol,definethecallbackfuncitons
*accordingtoyourneed.
*staticvoidonGetHeader(pRX_MACsender,pRX_FLAGpFlag){......};
*staticvoidonFlushed(pRX_MACsender,pRB_BYTEpBuf,INT16Ulen,
*RX_STATEstate,pRX_FLAGpHorU,pRX_FLAGpEnder){......};
*constINT8UHeaderFlag[]="Header";
*constINT8UEnderFlag[]="\r\n";
*RX_FLAG_INIT(flags,HeaderFlag,StrSize(HeaderFlag),FLAG_OPTION_HEADER);
*RX_FLAG_INIT(flags[1],EnderFlag,StrSize(EnderFlag),FLAG_OPTION_ENDER|
*FLAG_OPTION_NOTFILL_ENDER);
*C.initthereceivemachine:
*RxMac_Init(_Mac,flags,2,6,buf,300,NULL,onGetHeader,onFlushed);
*D.feedthereceivemachine:
*while(1){
*c=GetNextChar();
*RxMac_FeedData(_Mac,c);
*}
*********************************************************************************************************
*/

#ifndefRX_MAC_H
#defineRX_MAC_H


/*
*********************************************************************************************************
*INCLUDES
*********************************************************************************************************
*/
#include"RingQueue.h"
#include<os_cpu.h>

//typedefunsignedcharINT8U;
//typedefunsignedshortINT16U;

/*
*********************************************************************************************************
*ADDRESSINGMODE寻址模式
*********************************************************************************************************
*/
//theaddressingmodeforbuffer
#defineRXMAC_BUF_ADDRESSING_MODERQ_ADDRESSING_MODE

typedefINT8URB_BYTE;
typedefRB_BYTE*RXMAC_BUF_ADDRESSING_MODEpRB_BYTE;
/*
*********************************************************************************************************
*CONFIGURATION配置
*********************************************************************************************************
*/

#defineRXMAC_ARGUMENT_CHECK_ENTRUE
#defineRXMAC_NOTFILL_ENTRUE

#defineRXMAC_ONFEEDED_ENTRUE//TRUE:enabletheonFeededfunction.

#defineRXMAC_SINGLETON_ENFALSE//TRUE:enablesingletonpattern,soargumentpRxMacofinterfaces
//isuseless,anduserdon'tneedtoallocatespaceforRX_MAC,
//butyoustillneedtoallocatebufferandcallinit();

/*
*********************************************************************************************************
*CONST
*********************************************************************************************************
*/

#defineRXMAC_ERR_NONE0
#defineRXMAC_ERR_ARGUMENT1
#defineRXMAC_ERR_POINTERNULL2
#defineRXMAC_ERR_UNKNOWN3
#defineRXMAC_ERR_INIT4
/*
*********************************************************************************************************
*TYPEDEFINITION
*********************************************************************************************************
*/

//structofRX_FLAG.option
/*typedefstructFLAG_OPTION{
unsignedintisHeader:1;//1:theflagistheheadoftheframe
unsignedintstrong_H:1;//1:strong-header,RxMacwill
unsignedintnotfill_H:1;//0:filltheflagintothebufferwhenfoundasheader
unsignedintisEnder:1;//1:theflagistheendoftheframe
unsignedintstrong_E:1;//
unsignedintnotfill_E:1;//0:filltheflagintothebufferwhenfoundasender
unsignedintisUnique:1;//1:theflagisauniqueflagwhichistreatedassingleframe.
unsignedintstrong_U:1;//0:whenreceivingaframe,RxMacwillnot
};//*/

//接收标志位
typedefstructrx_flag{
INT8Uconst*pBuf;
INT8Ulen;
INT8Uoption;
}RX_FLAG,*pRX_FLAG;

//normalheader,RxMacwillonlycheckitinStepA
#defineFLAG_OPTION_HEADER0x01
//strongheader,RxMacwillalwayscheckit.
#defineFLAG_OPTION_STRONG_HEADER0x03
//theheaderwillnotbefilledintobufferwhenfound.(onlyvalidwhenisheader)
#defineFLAG_OPTION_NOTFILL_HEADER0x04
//normalender,RxMacwillonlycheckitinStepB
#defineFLAG_OPTION_ENDER0x08
//strongheader,RxMacwillalwayscheckit.
#defineFLAG_OPTION_STRONG_ENDER0x18
//theenderwillnotbefilledintobufferwhenfound.(onlyvalidwhenisender)
#defineFLAG_OPTION_NOTFILL_ENDER0x20
//normalunique,RxMacwillonlycheckitinStepA
#defineFLAG_OPTION_UNIQUE0x40
//strongunique,RxMacwillalwayscheckit.
#defineFLAG_OPTION_STRONG_UNIQUE0xC0

typedefstructrx_state{
unsignedintheaderFound:1;//1:havegetheader
unsignedintenderFound:1;//1:havegetender
unsignedintisFull:1;//1:thebufferisfull
unsignedintuniqueFound:1;//1:thisisuniqueflag.
}RX_STATE;

typedefstructrx_macRX_MAC,*pRX_MAC;
typedefvoid(*RXMAC_FLUSH_EVENT)(pRX_MACsender,pRB_BYTEpBuf,INT16Ulen,RX_STATEstate,pRX_FLAGpHorU,pRX_FLAGpEnder);
typedefvoid(*RXMAC_FLAG_EVENT)(pRX_MACsender,pRX_FLAGpFlag);
typedefvoid(*RXMAC_FILTER)(pRX_MACsender,pRB_BYTEpCurChar,INT16UbytesCnt);

structrx_mac{
RING_QUEUEFlagQueue;//用于判断标志串的环形缓冲区对象

pRX_FLAGFlags;//标志数组
INT8UFlagsCnt;//标志数组的个数
RX_STATEstate;//接收的状态(内部使用)
pRX_FLAGpHorU;//内部使用

pRB_BYTEpRxBuf;//存放数据的缓冲区
INT16URxBufSize;//缓冲区的长度

pRB_BYTEpCur;//指向缓冲区内下一个填充字符的位置

RXMAC_FILTERonFeeded;//当被喂字符时触发，返回指向缓冲区中刚刚喂进来的字符的指针以及是缓冲区内的第几个字符

RXMAC_FLAG_EVENTonGetHeader;//获得头标志位时触发。
RXMAC_FLUSH_EVENTonFlushed;//回调函数
};


/*
*********************************************************************************************************
*FUNCTIONDECLARATION
*********************************************************************************************************
*/
//tosettheflag'soption
//pbufpointertotheflagbuffer
//bufSizesizeofflag
//optseeFLAG_OPTION_XXXXX
#defineRX_FLAG_INIT(pFlag,pbuf,bufSize,opt)\
(pFlag)->pBuf=(pbuf);(pFlag)->len=(bufSize);(pFlag)->option=(opt);

//toinittheRxMac
INT8URxMac_Init(pRX_MACpRxMac,//需要用户自己申请个UNI_RX_MACHINE对象的空间
RX_FLAGFlags[],INT8UFlagsCnt,INT8UmaxLenOfFlags,//提供标志字符串的数组
pRB_BYTEpBuf,INT16UBufLen,//用户需要提供缓冲区(缓存区大小起码应该要能
//放的下最长的Flag+最长的帧,最后部分会分配给RQ)
RXMAC_FILTERonFeeded,//在每次被Feed时触发
RXMAC_FLAG_EVENTonGetHeader,//获得头标志位时触发。
RXMAC_FLUSH_EVENTonFlushed//收到一帧数据时的回调函数
);
//向接收机内喂字节
voidRxMac_FeedData(pRX_MACpRxMac,INT8Uc);
//重置接收区长度为最长那个长度
INT8URxMac_ResetRxSize(pRX_MACpRxMac);
//设置最大接收到多少个字节
INT8URxMac_SetRxSize(pRX_MACpRxMac,INT16Usize);
//重置接收机的状态
INT8URxMac_ResetState(pRX_MACpRxMac);
//强制接收机flush
INT8URxMac_Flush(pRX_MACpRxMac);
//设置onFeeded
INT8URxMac_SetOnFeeded(pRX_MACpRxMac,RXMAC_FILTERonFeeded);
//设置onGetHeader
INT8URxMac_SetOnGetHeader(pRX_MACpRxMac,RXMAC_FLAG_EVENTonGetHeader);
//设置onFlushed
INT8URxMac_SetOnFlushed(pRX_MACpRxMac,RXMAC_FLUSH_EVENTonFlushed);

#endif//ofRX_MAC_H

源文件：

/*
*********************************************************************************************************
*
*
*UniversalReceiveStateMachine
*通用接收状态机
*
*File:RxMac.c
*
*By:LinShijun(https://blog.csdn.net/lin_strong)
*Date:2018/05/29
*version:1.0
*History:
*NOTE(s):
*
*********************************************************************************************************
*/

/*
*********************************************************************************************************
*INCLUDES
*********************************************************************************************************
*/
#include"RxMac.h"

#include<string.h>
#include<stddef.h>
/*
*********************************************************************************************************
*CONSTANT
*********************************************************************************************************
*/
//normalheader,RxMacwillonlycheckitinStepA
#defineFLAG_OPTBIT_HEADER0x01
//strongheader,RxMacwillalwayscheckit.
#defineFLAG_OPTBIT_STRONG_HEADER0x02
//theheaderwillnotbefilledintobufferwhenfound.(onlyvalidwhenisheader)
#defineFLAG_OPTBIT_NOTFILL_HEADER0x04
//normalender,RxMacwillonlycheckitinStepB
#defineFLAG_OPTBIT_ENDER0x08
//strongheader,RxMacwillalwayscheckit.
#defineFLAG_OPTBIT_STRONG_ENDER0x10
//theenderwillnotbefilledintobufferwhenfound.(onlyvalidwhenisender)
#defineFLAG_OPTBIT_NOTFILL_ENDER0x20
//normalunique,RxMacwillonlycheckitinStepA
#defineFLAG_OPTBIT_UNIQUE0x40
//strongunique,RxMacwillalwayscheckit.
#defineFLAG_OPTBIT_STRONG_UNIQUE0x80

#defineSTATEMASK_STEPA(FLAG_OPTBIT_HEADER|FLAG_OPTBIT_UNIQUE|FLAG_OPTBIT_STRONG_ENDER)
#defineSTATEMASK_STEPB(FLAG_OPTBIT_STRONG_UNIQUE|FLAG_OPTBIT_ENDER|FLAG_OPTBIT_STRONG_HEADER)
#defineFLAGMASK_USUHSH(FLAG_OPTBIT_HEADER|FLAG_OPTBIT_STRONG_HEADER|FLAG_OPTION_UNIQUE|FLAG_OPTBIT_STRONG_UNIQUE)

/*
*********************************************************************************************************
*LOCALFUNCITONDECLARATION
*********************************************************************************************************
*/
#if(RXMAC_SINGLETON_EN==FALSE)
#define_pRxMacpRxMac
#else
staticRX_MAC_RxMac;
#define_pRxMac(_RxMac)
#endif

#define_FlagQueue(_pRxMac->FlagQueue)
#define_Flags(_pRxMac->Flags)
#define_FlagsCnt(_pRxMac->FlagsCnt)
#define_state(_pRxMac->state)
#define_stateByte(*(INT8U*)(_state))
#define_pHorU(_pRxMac->pHorU)
#define_pRxBuf(_pRxMac->pRxBuf)
#define_RxBufSize(_pRxMac->RxBufSize)
#define_pCur(_pRxMac->pCur)
#define_onFeeded(_pRxMac->onFeeded)
#define_onGetHeader(_pRxMac->onGetHeader)
#define_onFlushed(_pRxMac->onFlushed)
#define_isRxBufFull()((_pCur-_pRxBuf)>=_RxBufSize)


//因为不能保证用户把数据放在非分页区，只好自己实现一个,实际使用中如果确定在非分页区可以把下面的宏替换为库函数memcpy
staticpRB_BYTE_memcpy_internal(pRB_BYTEdest,pRB_BYTEsrc,size_tn);
#define_memcpy(dest,src,n)_memcpy_internal(dest,src,n)
//冲刷缓冲区
staticvoid_flush(pRX_MACpRxMac,pRX_FLAGender);
//往接收机缓冲区内放数据
staticvoid_BufIn(pRX_MACpRxMac,pRB_BYTEpBuf,INT16Ulen);

/*
*********************************************************************************************************
*RxMac_Init()
*
*Description:ToinitializeaRxMac.初始化接收机
*
*Arguments:pRxMacpointertotheRxMacstruct;指向接收机结构体的指针
*Flagspointertotheflags(anarray);指向标志串(数组)的指针
*FlagsCntthecountoftheflags;有多少个标志串;
*maxLenOfFlagsthemaxlengthofflags;标志字符串最长的长度
*pBufpointertothebufferprovidedtotheRxMac;提供给接收机使用的缓存
*BufLenthesizeofthebuffer.缓存的大小
*onFeededthecallbackfuncthatwillbecalledwhenfeeded.
*每次被feed时会调用的回调函数，如改变对应数据值会影响标志位的判断
*onGetHeaderthecallbackfuncthatwillbecalledwhenfindaheader.
*当发现帧头时会调用的回调函数
*onFlushedthecallbackfuncthatwillbecalledwhenflushed.
*当Flush时会调用的回调函数
*
*Return:RXMAC_ERR_NONEifsuccess
*RXMAC_ERR_ARGUMENTifthelengthoflongestFlagsbiggerthanBuflen,oroneofthemis0
*RXMAC_ERR_POINTERNULLifemptypointer
*
*Note(s):sizeofbuffershouldbiggerthanthelongestflagplusthelongestframe
*thatmaybereceived(soatleast2*maxLenOfFlags).
*thebufferisallocateasfollow:
*<----------------------BufLen---------------------->
*|RxBuffer||
*<-------------RxBufSize------------><-maxLenOfFlags->
*
*voidonGetHeader(pRX_MACsender,pRX_FLAGpFlag):
*senderthepointertotheRxMacwhichcallthisfunction
*pFlagtheheadermatched
*
*voidonFeeded(pRX_MACsender,pRB_BYTEpCurChar,INT16UbytesCnt):
*senderthepointertotheRxMacwhichcallthisfunction
*pCurCharpointtothecharinthebufferjustreceived.
*bytesCntthenumberofbytesinthebufferincludingthecharjustfeeded.
*
*voidonFlushed(pRX_MACsender,pRB_BYTEpBuf,INT16Ulen,RX_STATEstate,pRX_FLAGpHorU,
*pRX_FLAGpEnder);
*senderthepointertotheRxMacwhichcallthisfunction
*pBufthepointertotheframe.
*lenthelengthofframe.
*statethestateofframe.
*pHorUpointtotheheaderflagifstate.headerFound==1,oruniqueflagif
*state.uniqueFound==1.
*pEnderpointtotheenderflagifstate.enderFound==1.
*********************************************************************************************************
*/
INT8URxMac_Init
(pRX_MACpRxMac,RX_FLAGFlags[],INT8UFlagsCnt,INT8UmaxLenOfFlags,pRB_BYTEpBuf,INT16UBufLen,
RXMAC_FILTERonFeeded,RXMAC_FLAG_EVENTonGetHeader,RXMAC_FLUSH_EVENTonFlushed){
//INT8UmaxLen=0;
INT8Ui;
#if(RXMAC_ARGUMENT_CHECK_EN)
if(
#if(!RXMAC_SINGLETON_EN)
_pRxMac==NULL||
#endif
Flags==NULL||pBuf==NULL)
returnRXMAC_ERR_POINTERNULL;
#endif
//findoutthemaxlengthofflags.
//for(i=0;i<FlagsCnt;i++){
//if(Flags[i].len>maxLen)
//maxLen=Flags[i].len;
//}
#if(RXMAC_ARGUMENT_CHECK_EN)
if(maxLenOfFlags==0||(maxLenOfFlags*2)>BufLen||BufLen==0||FlagsCnt==0||
maxLenOfFlags==0)
returnRXMAC_ERR_ARGUMENT;
#endif
BufLen-=maxLenOfFlags;
//把buffer的最后一段分配给环形缓冲区
RingQueueInit(_FlagQueue,pBuf+BufLen,maxLenOfFlags,i);
_Flags=Flags;
_FlagsCnt=FlagsCnt;
_stateByte=0;
_pHorU=NULL;
_pRxBuf=pBuf;
_RxBufSize=BufLen;
_pCur=pBuf;
_onFeeded=onFeeded;
_onGetHeader=onGetHeader;
_onFlushed=onFlushed;
returnRXMAC_ERR_NONE;
}
/*
*********************************************************************************************************
*RxMac_FeedData()
*
*Description:TofeedRxMacthenextchar.用于给接收机下一个字符
*
*Arguments:pRxMacpointertotheRxMacstruct;指向接收机结构体的指针
*cthechartofeed;下一个字符
*
*Return:
*
*Note(s):
*********************************************************************************************************
*/
voidRxMac_FeedData(pRX_MACpRxMac,INT8Uc){
INT8Ui,mask;
pRX_FLAGpFlag=NULL;
#if(RXMAC_ONFEEDED_EN)
pRB_BYTEpCurChar=_pCur;
#endif
#if(RXMAC_ARGUMENT_CHECK_EN!RXMAC_SINGLETON_EN)
if(_pRxMac==NULL)
return;
#endif
*_pCur++=c;//填入缓冲区
#if(RXMAC_ONFEEDED_EN)
if(_onFeeded!=NULL)
_onFeeded(_pRxMac,pCurChar,_pCur-_pRxBuf);
RingQueueIn(_FlagQueue,*pCurChar,RQ_OPTION_WHEN_FULL_DISCARD_FIRST,i);
#else
RingQueueIn(_FlagQueue,c,RQ_OPTION_WHEN_FULL_DISCARD_FIRST,i);
#endif
//_state.headerFound==1说明在等待帧尾，否则在等待帧头
mask=(_state.headerFound)?STATEMASK_STEPB:STATEMASK_STEPA;
//寻找匹配的标志串
for(i=0;i<_FlagsCnt;i++){
if((_Flags[i].optionmask)
(RingQueueMatch(_FlagQueue,(pRQTYPE)_Flags[i].pBuf,_Flags[i].len)>=0)){
RingQueueClear(_FlagQueue);
pFlag=_Flags[i];
break;
}
}
//如果没有发现标志串，检查下有没满了，满了就Flush
if(pFlag==NULL){
if(_isRxBufFull()){
_state.isFull=1;
_flush(_pRxMac,NULL);
}
return;
}
//这4种标志串要_flush掉前面的东西
if(pFlag->optionFLAGMASK_USUHSH){
_pCur-=pFlag->len;
_flush(_pRxMac,NULL);
_pHorU=pFlag;
}
//如果是帧头的处理
if(pFlag->option(FLAG_OPTION_STRONG_HEADER|FLAG_OPTION_HEADER)){
#if(RXMAC_NOTFILL_EN==TRUE)
if(!(pFlag->optionFLAG_OPTION_NOTFILL_HEADER))
#endif
_BufIn(_pRxMac,(pRQTYPE)pFlag->pBuf,pFlag->len);
_state.headerFound=1;
if(_onGetHeader!=NULL)
_onGetHeader(_pRxMac,pFlag);
return;
}
//如果是Unique的处理
if(pFlag->option(FLAG_OPTION_STRONG_UNIQUE|FLAG_OPTION_UNIQUE)){
_state.uniqueFound=1;
_BufIn(_pRxMac,(pRQTYPE)pFlag->pBuf,pFlag->len);
_flush(_pRxMac,NULL);
}else{//能到这里说明是帧尾
_state.enderFound=1;
#if(RXMAC_NOTFILL_EN==TRUE)
if(pFlag->optionFLAG_OPTION_NOTFILL_ENDER)
_pCur-=pFlag->len;
#endif
_flush(_pRxMac,pFlag);
}
return;
}
/*
*********************************************************************************************************
*RxMac_ResetRxSize()
*
*Description:resetthesizeofRxBuftothemaxsize.重置接收缓冲区
*
*Arguments:pRxMacpointertotheRxMacstruct;指向接收机结构体的指针
*
*Return:RXMAC_ERR_NONEifSuccess;
*RXMAC_ERR_POINTERNULLifpRxMac==NULL
*RXMAC_ERR_INITifRxMachasn'tinitedoranyerrorininitialization
*Note(s):
*********************************************************************************************************
*/
INT8URxMac_ResetRxSize(pRX_MACpRxMac){
intsize;
#if(RXMAC_ARGUMENT_CHECK_EN!RXMAC_SINGLETON_EN)
if(_pRxMac==NULL)
returnRXMAC_ERR_POINTERNULL;
#endif
size=_FlagQueue.RingBuf-_pRxBuf;
#if(RXMAC_ARGUMENT_CHECK_EN)
if(size<0)
returnRXMAC_ERR_INIT;
#endif
_RxBufSize=(INT16U)size;
returnRXMAC_ERR_NONE;
}
/*
*********************************************************************************************************
*RxMac_SetRxSize()
*
*Description:setthesizeofRxBuftothemaxsize.重置接收缓冲区
*
*Arguments:pRxMacpointertotheRxMacstruct;指向接收机结构体的指针
*sizethesizetoset;
*
*Return:RXMAC_ERR_NONEifSuccess;
*RXMAC_ERR_POINTERNULLifpRxMac==NULL
*RXMAC_ERR_ARGUMENTifsizeiswrong.
*Note(s):thesizeshouldn'tbebiggerthantheinitialvalue,andshouldbiggerthan
*thecurrentnumberofcharsintheRxBuf.
*
*********************************************************************************************************
*/
INT8URxMac_SetRxSize(pRX_MACpRxMac,INT16Usize){
#if(RXMAC_ARGUMENT_CHECK_EN)
#if(!RXMAC_SINGLETON_EN)
if(_pRxMac==NULL)
returnRXMAC_ERR_POINTERNULL;
#endif
if(_FlagQueue.RingBuf-_pRxBuf<size||size<=_pCur-_pRxBuf)
returnRXMAC_ERR_ARGUMENT;
#endif
_RxBufSize=size;
returnRXMAC_ERR_NONE;
}
/*
*********************************************************************************************************
*RxMac_ResetState()
*
*Description:resetthestateofreceivemachine.重置接收机的状态
*
*Arguments:pRxMacpointertotheRxMacstruct;指向接收机结构体的指针
*
*Return:RXMAC_ERR_NONEifSuccess;
*RXMAC_ERR_POINTERNULLifpRxMac==NULL
*Note(s):itwillnottriggercall-backofonFlush.
*********************************************************************************************************
*/
INT8URxMac_ResetState(pRX_MACpRxMac){
#if(RXMAC_ARGUMENT_CHECK_EN!RXMAC_SINGLETON_EN)
if(_pRxMac==NULL)
returnRXMAC_ERR_POINTERNULL;
#endif
//复位接收机
RingQueueClear(_FlagQueue);
_pCur=_pRxBuf;
_stateByte=0;
_pHorU=NULL;
returnRXMAC_ERR_NONE;
}
/*
*********************************************************************************************************
*RxMac_Flush()
*
*Description:forcereceivemachinetoflush.
*
*Arguments:pRxMacpointertotheRxMacstruct;指向接收机结构体的指针
*
*Return:RXMAC_ERR_NONEifSuccess;
*RXMAC_ERR_POINTERNULLifpRxMac==NULL
*
*Note(s):itwillforcereceivemachinetoflush,ifthereisanydataintheRxBuffer,
*
*********************************************************************************************************
*/
INT8URxMac_Flush(pRX_MACpRxMac){
#if(RXMAC_ARGUMENT_CHECK_EN!RXMAC_SINGLETON_EN)
if(_pRxMac==NULL)
returnRXMAC_ERR_POINTERNULL;
#endif
_flush(_pRxMac,NULL);
returnRXMAC_ERR_NONE;
}
/*
*********************************************************************************************************
*RxMac_SetOnFeeded()
*
*Description:settheonFeededcallbackfunction.
*
*Arguments:pRxMacpointertotheRxMacstruct;指向接收机结构体的指针
*onFeededthecallbackfunctiontoset;要设置的回调函数
*
*Return:RXMAC_ERR_NONEifSuccess;
*RXMAC_ERR_POINTERNULLifpRxMac==NULL
*
*Note(s):
*
*********************************************************************************************************
*/
INT8URxMac_SetOnFeeded(pRX_MACpRxMac,RXMAC_FILTERonFeeded){
#if(RXMAC_ARGUMENT_CHECK_EN!RXMAC_SINGLETON_EN)
if(_pRxMac==NULL)
returnRXMAC_ERR_POINTERNULL;
#endif
_onFeeded=onFeeded;
returnRXMAC_ERR_NONE;
}
/*
*********************************************************************************************************
*RxMac_SetOnGetHeader()
*
*Description:settheonGetHeadercallbackfunction.
*
*Arguments:pRxMacpointertotheRxMacstruct;指向接收机结构体的指针
*onGetHeaderthecallbackfunctiontoset;要设置的回调函数
*
*Return:RXMAC_ERR_NONEifSuccess;
*RXMAC_ERR_POINTERNULLifpRxMac==NULL
*
*Note(s):
*
*********************************************************************************************************
*/
INT8URxMac_SetOnGetHeader(pRX_MACpRxMac,RXMAC_FLAG_EVENTonGetHeader){
#if(RXMAC_ARGUMENT_CHECK_EN!RXMAC_SINGLETON_EN)
if(_pRxMac==NULL)
returnRXMAC_ERR_POINTERNULL;
#endif
_onGetHeader=onGetHeader;
returnRXMAC_ERR_NONE;
}
/*
*********************************************************************************************************
*RxMac_SetOnFlushed()
*
*Description:settheonFlushedcallbackfunction.
*
*Arguments:pRxMacpointertotheRxMacstruct;指向接收机结构体的指针
*onFlushedthecallbackfunctiontoset;要设置的回调函数
*
*Return:RXMAC_ERR_NONEifSuccess;
*RXMAC_ERR_POINTERNULLifpRxMac==NULL
*
*Note(s):
*
*********************************************************************************************************
*/
INT8URxMac_SetOnFlushed(pRX_MACpRxMac,RXMAC_FLUSH_EVENTonFlushed){
#if(RXMAC_ARGUMENT_CHECK_EN!RXMAC_SINGLETON_EN)
if(_pRxMac==NULL)
returnRXMAC_ERR_POINTERNULL;
#endif
_onFlushed=onFlushed;
returnRXMAC_ERR_NONE;
}
/*
*********************************************************************************************************
*LOCALFUNCITON
*********************************************************************************************************
*/
staticpRB_BYTE_memcpy_internal(pRB_BYTEdest,pRB_BYTEsrc,size_tn){
pRB_BYTEp=dest;
while(n-->0)
*p++=*src++;
returndest;
}

staticvoid_BufIn(pRX_MACpRxMac,pRB_BYTEpBuf,INT16Ulen){
_memcpy(_pCur,pBuf,len);
_pCur+=len;
}

staticvoid_flush(pRX_MACpRxMac,pRX_FLAGender){
//触发回调
if(_pCur-_pRxBuf>0_onFlushed!=NULL)
_onFlushed(_pRxMac,_pRxBuf,_pCur-_pRxBuf,_state,_pHorU,ender);
//复位接收机
_pCur=_pRxBuf;
_stateByte=0;
_pHorU=NULL;
}

测试/示例代码

/*
*********************************************************************************************************
*uC/OS-II
*TheReal-TimeKernel
*Framework
*
*By:LinShijun
*Note:ThisisaframeworkforuCos-iiprojectwithonlyS12CPU,nonefloat,bankedmemorymodel.
*Youcanusethisframeworkwithsamemodificationasthestartpointofyourproject.
*I'veremovedtheos_probemodule,sinceIthoughtituselessinmostcase.
*Thisframeworkisadaptedfromtheofficialrelease.
*********************************************************************************************************
*/

#include"includes.h"
#include"SCI_def.h"
#include"RxMac.h"
/*
*********************************************************************************************************
*STACKSPACEDECLARATION
*********************************************************************************************************
*/
staticOS_STKAppTaskStartStk[APP_TASK_START_STK_SIZE];

/*
*********************************************************************************************************
*TASKFUNCTIONDECLARATION
*********************************************************************************************************
*/

staticvoidAppTaskStart(void*p_arg);

/*
*********************************************************************************************************
*CALLBACKFUNCITON
*********************************************************************************************************
*/
voidonGetData(pRX_MACsender,pRB_BYTEpCurChar,INT16UbytesCnt){
//因为发现帧头后才挂载事件，所以下一次回掉正好是说明字符数的那个字符,否则还得根据bytesCnt来判断当前位置
RxMac_SetOnFeeded(sender,NULL);
if(*pCurChar>'0'*pCurChar<='9'){
//bytesCnt是当前收到了多少个字符，所以接收区大小为当前字符数加上还要接收的
RxMac_SetRxSize(sender,*pCurChar-'0'+bytesCnt);
}
}
voidonFlushed(pRX_MACsender,pRB_BYTEpBuf,INT16Ulen,RX_STATEstate,pRX_FLAGpHorU,pRX_FLAGpEnder){
SCI_PutCharsB(SCI0,"\nFlushed:",9,0);
if(state.headerFound)
SCI_PutCharsB(SCI0,"headerFound,",12,0);
if(state.enderFound)
SCI_PutCharsB(SCI0,"enderFound,",11,0);
if(state.isFull)
SCI_PutCharsB(SCI0,"full,",5,0);
if(state.uniqueFound)
SCI_PutCharsB(SCI0,"unique,",7,0);
SCI_PutCharsB(SCI0,"\nDatas:",7,0);
SCI_PutCharsB(SCI0,pBuf,len,0);
SCI_PutCharsB(SCI0,"\n",1,0);
RxMac_ResetRxSize(sender);
}
voidonGetHeader(pRX_MACsender,pRX_FLAGpFlag){
SCI_PutCharsB(SCI0,"\nFoundHeader:",13,0);
SCI_PutCharsB(SCI0,pFlag->pBuf,pFlag->len,0);
SCI_PutCharsB(SCI0,"\n",1,0);
}
voidonGetHeader2(pRX_MACsender,pRX_FLAGpFlag){
SCI_PutCharsB(SCI0,"\nFoundHeader:",13,0);
SCI_PutCharsB(SCI0,pFlag->pBuf,pFlag->len,0);
SCI_PutCharsB(SCI0,"\n",1,0);
RxMac_SetOnFeeded(sender,onGetData);
}
/*
*********************************************************************************************************
*FLAGS
*********************************************************************************************************
*/
RX_MAC_rxmac;
#defineBUF_SIZE20
INT8Ubuffer[BUF_SIZE];
RX_FLAGflags[4];

//协议示例1：
//帧头:HEADER或者START
//强帧尾:END
//强特殊串:12345
//
staticvoidprotocol1_init(){
RX_FLAG_INIT(flags[0],"HEADER",6,FLAG_OPTION_HEADER);
RX_FLAG_INIT(flags[1],"START",5,FLAG_OPTION_HEADER);
RX_FLAG_INIT(flags[2],"END",3,FLAG_OPTION_STRONG_ENDER);
RX_FLAG_INIT(flags[3],"12345",5,FLAG_OPTION_STRONG_UNIQUE);
RxMac_Init(_rxmac,flags,4,6,buffer,BUF_SIZE,NULL,onGetHeader,onFlushed);
}
//协议示例2：
//帧头:START
//帧头后的第1个字符表示后面还要接收多少个字符1-9,'4'表示4个，如果不是数字或为'0'，则等待帧尾
//帧尾:END
//特殊串:NOW
//
staticvoidprotocol2_init(){
RX_FLAG_INIT(flags[0],"START",5,FLAG_OPTION_HEADER);
RX_FLAG_INIT(flags[1],"END",3,FLAG_OPTION_ENDER);
RX_FLAG_INIT(flags[2],"NOW",3,FLAG_OPTION_UNIQUE);
RxMac_Init(_rxmac,flags,3,5,buffer,BUF_SIZE,NULL,onGetHeader2,onFlushed);
}

/*
*********************************************************************************************************
*MAINFUNCTION
*********************************************************************************************************
*/


voidmain(void){
INT8Uerr;
BSP_IntDisAll();/*DisableALLinterruptstotheinterruptcontroller*/
OSInit();/*InitializeuC/OS-II*/

err=OSTaskCreate(AppTaskStart,
NULL,
(OS_STK*)AppTaskStartStk[APP_TASK_START_STK_SIZE-1],
APP_TASK_START_PRIO);
OSStart();
}

staticvoidAppTaskStart(void*p_arg)
{
INT8Uc,err;
(void)p_arg;/*Preventcompilerwarning*/
BSP_Init();
SCI_Init(SCI0);
SCI_EnableTrans(SCI0);
SCI_EnableRecv(SCI0);
SCI_EnableRxInt(SCI0);
SCI_BufferInit();
//选择想要实验的协议来初始化
protocol1_init();
//protocol2_init();
while(DEF_TRUE)
{
//获取下一个字符
c=SCI_GetCharB(SCI0,0,err);
//回显
SCI_PutCharB(SCI0,c,0);
//喂给接收机
RxMac_FeedData(_rxmac,c);
}
}

本文来源网络，免费传达知识，版权归原作者所有。如涉及作品版权问题，请联系我进行删除。

在公众号聊天界面回复1024，可获取嵌入式资源；回复m，可查看文章汇总

新闻来源：嵌入式大杂烩，文中所述为作者独立观点，不代表icspec立场。更多精彩资讯请下载icspec App。如对本稿件有异议，请联系微信客服specltkj。

嵌入式通用接收模块（基于状态机）

前言

模块相关概念和逻辑

接收机状态

标志字符序列

flush

接收机类

过滤器

onGetHeader事件

接收机运行逻辑

边际条件

接收机代码

RxMac.h

RxMacPrivate.h

RxMac.c

测试/示例代码

v1.0代码

接收机代码

测试/示例代码

全部评论

热门搜索
