终于把 QAM 搞清楚了！！！

大家好，这里是射频学堂。

最近在做一期电磁波是怎么传递信号的文章，发现越来越多的基础知识需要去挖掘。在前面几期的文章中，我们学习了电磁波的基础知识（链接1），也复习了最基础的三种调制方式（链接2）。但是这边还有两路I/Q信号，怎么解释射频收发系统中的这个I/Q信号呢？这就要继续介绍今天的这种调试方案——QAM调制。

什么是调制呢？

调制就是把信号形式转换成适合在信道中传输的一个过程。可分为基带调制和载波调制。我们这里所说的调制都是载波调制。

什么是载波调制呢？

就是把调制信号骑到载波上，方法就是用调制信号去控制载波的参数，使载波的一个参数或者几个参数按照调制信号的规律变化。

载波调制根据调制信号的类型，又可以分为模拟调制和数字调制。

如果调制信号是连续的模拟信号的话，这样的调制就是模拟调制，我们在文章《信号调制，这样是不是就懂了？》介绍的三种最基本的调制方式：AM，FM和PM都是模拟调制的一类。

通过这一个操作，就可以让信号搭上载波的快速列车，然后传输出去。经过调制的信号，称为已调信号，在接收端可以通过解调的方式把信号恢复出来。

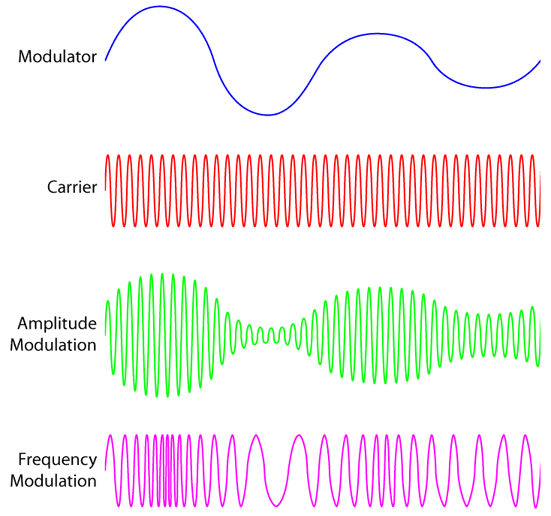

调幅和调频都比较容易理解，一个是幅度的变化，一个是频率的变化。那怎么又多出来一个QAM呢？

AM既然是调幅，前面的那个Q是什么呢？Quadrature，正交的意思，QAM就是正交幅度调制。在通信这个学科里面，正交是指这两个信号有90°的相位差。也就是在QAM里面，既有相位调制，又有幅度调制。这一改还不得了，不仅有4QAM，8QAM，16QAM..... 甚至还有1024QAM。一下子就把调制的信息翻了好多倍，牛x的不得了了。

QAM的原理是什么呢？

我们从一个最简单的信号说起。

按照三角函数公式展开就是

这样就把信号s(t)展开成了两个相位相差90°的正交信号的和，这个两个正交信号分量就是 In-phase 信号和 Quadrature信号，

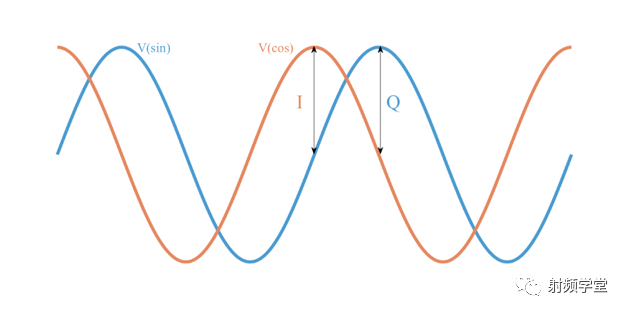

这两个正交分量如下图所示，相位相差90°。

这两路正交信号呢，经过DA变换器之后，就来到了我们模拟通道，我们需要对这两个信号分别进行调制，让这两个信号都搭上射频载波的高速列车。模拟部分对QAM的处理并不复杂，I /Q 信号可以共用一个频率源LO，然后通过混频器直接上变频即可，只是在Q通道，本振信号需要90°的相移，以匹配Q（t）正交特性。

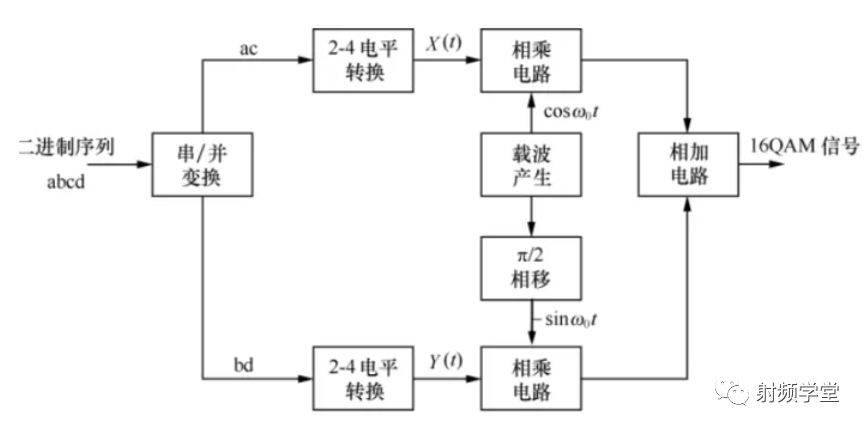

所以呢，对于QAM载波调制，从原理图上可以看出，我们仅需要分别对I(t)和Q(t)进行混频即可，然后合路成一路信号S(t)进入到射频通道的另一个环节。所以对于模拟信号的QAM调制，也就是这么个回事。

数字信号QAM调制

既然说到数字调制，那我们就简单复习一下数字调制的三种基本方式：振幅键控ASK，频移键控FSK和相移键控PSK。

振幅键控ASK，类似于模拟调制中的AM，即用01 高低电平来调制载波信号的振幅。

频移键控FSK，类似于模拟调制中的FM，即用01电平去调制载波信号的频率；

相移键控PSK，也就是用01电平去调制载波信号的相位。

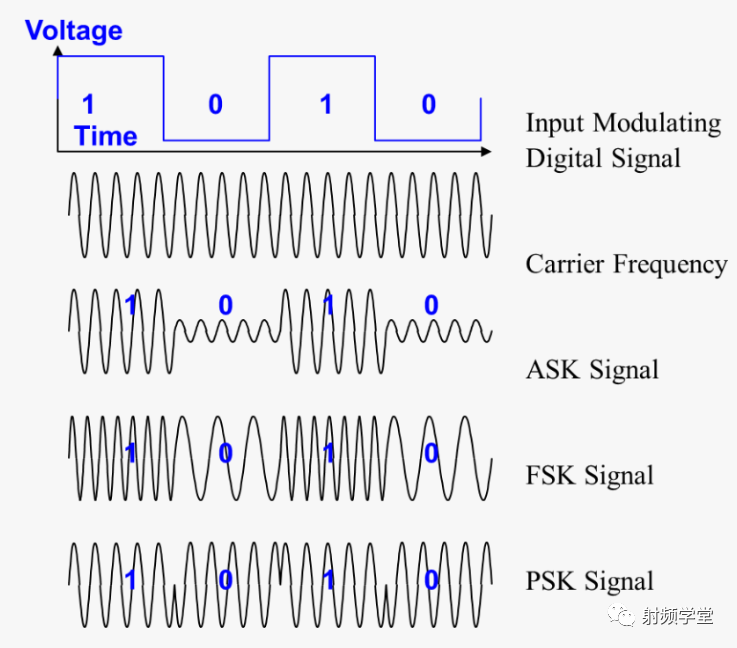

下图给出了数字调制的三种基本调制的已调信号波形。

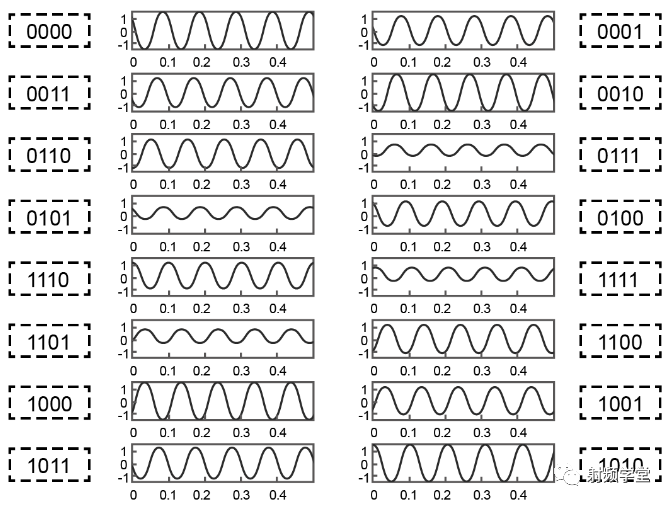

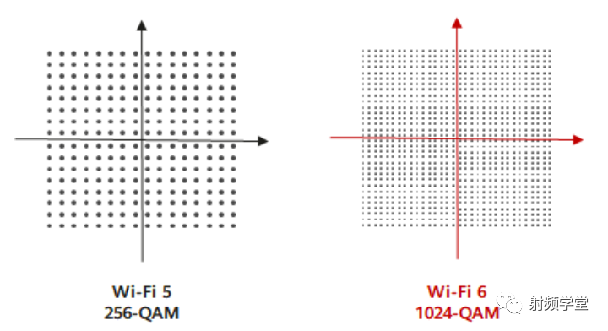

QAM正交幅度调制来到数字调制这里就活跃起来了，既然主信号分成了 I 、Q 两路信号，每个信号分量都有其各自的幅度和相位。那变化的花样可就多了。什么16QAM，64QAM，256QAM，wifi7 现在玩到了4kQAM，即4096-QAM，牛叉的不要不要的。

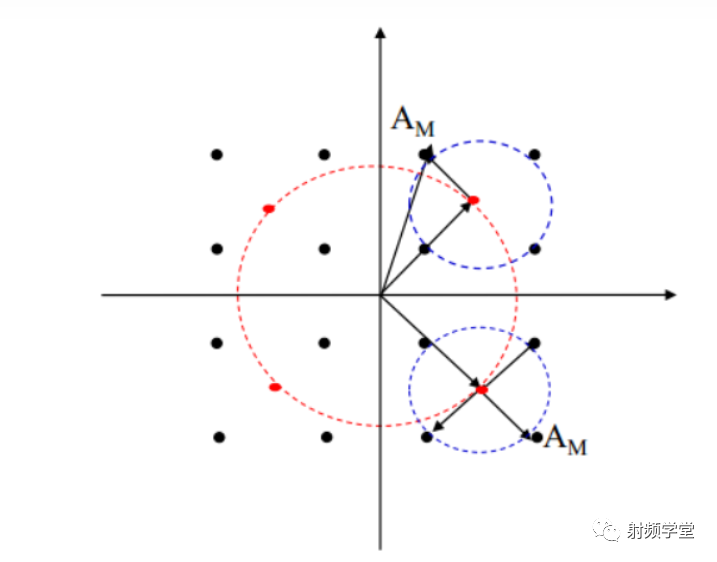

为什么m-QAM这个m越大越牛叉呢？

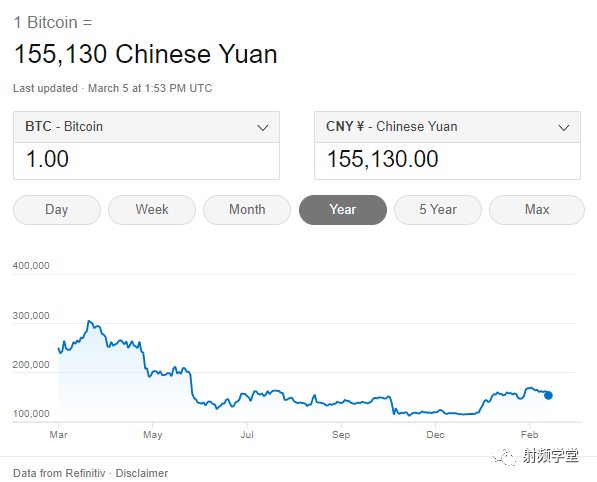

在数字信号中，我们引入了一个比特 bit 的概念，这个比特就是比特币的比特，代号是B，好贵啊，1 比特币现在值15万元， OMG。

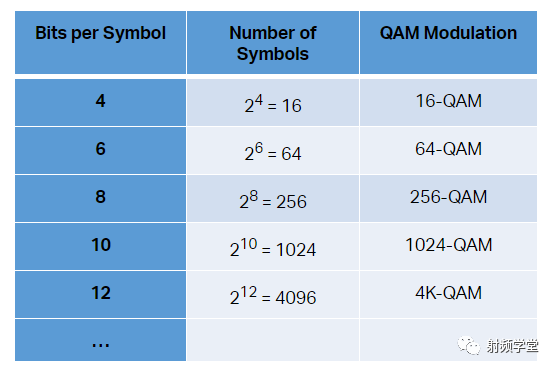

数字信号的BIT就是二进制数字中0和1的位，信息量的度量单位，为信息量的最小单位。二进制数的一位所包含的信息就是一比特，如二进制数0100就是4比特。一个比特位里面可以含2个信息（0或者1），4比特就可以包含2^4 个信息。所以比特位越多，所能传输的信息量就越大。所以从理论上来说，m-QAM中的m越大，所能传输的信息量就越大，传输速率也就越快。所以呢最新的wifi7标准直接干到了4k-QAM，一个信号包含12个bit位。
