HVPE 法 GaN 单晶掺杂研究新进展

相比于第一代和第二代半导体材料，第三代半导体材料具有更高的击穿场强、电子饱和速率、热导率以 及更宽的带隙，更加适用于高频、大功率、抗辐射、耐腐蚀的电子器件、光电子器件和发光器件的制备。氮化镓 (GaN)作为第三代半导体材料的代表之一，是制作蓝绿激光、射频微波器件和电力电子器件的理想衬底材料，在 激光显示、5G 通信、相控阵雷达、航空航天等方面具有广阔的应用前景。氢化物气相外延(Hydride vapor phase epitaxy, HVPE)方法因生长设备简单、生长条件温和、生长速度快，成为目前制备 GaN 晶体的主流方法。由于石 英反应器的普遍使用，HVPE 法生长获得的非故意掺杂 GaN 不可避免地存在施主型杂质 Si 和 O，使其表现为 n 型电学性质，载流子浓度高，导电率低，限制了其在高频大功率器件的应用。掺杂是改善半导体材料电学性能最 普遍的方法，通过不同掺杂剂的掺杂利用可以获得不同类型的 GaN 单晶衬底，提高其电化学特性，满足市场应 用的不同需求。本文介绍了 GaN 半导体晶体材料的基本结构和性质，综述了近年来采用 HVPE 法生长高质量 GaN 晶体的主要研究进展；对 GaN 的掺杂特性、掺杂剂类型、生长工艺以及掺杂原子对电学性能的影响进行了详细 介绍。最后简述了 HVPE 法生长掺杂 GaN 单晶面临的挑战和机遇，展望了 GaN 单晶的未来发展前景。

Ⅲ族氮化物作为第三代半导体材料的代表，在 光电子和微电子等领域具有重大的应用前景，与之 相关的材料生长和器件研制受到了研究人员广泛的 关注，并取得了长足的发展进步。相比于第一代和 第二代半导体材料，以碳化硅(SiC)、氧化锌(ZnO)、 氮化镓(GaN)和氮化铝(AlN)为主的第三代半导体材 料具有更高的击穿电场、电子饱和速率、热导率以 及更宽的带隙，更加适用于高频、大功率、抗辐射、 耐腐蚀的电子器件、光电子器件和发光器件的研发 制造。

相比于间接带隙半导体 SiC 以及存在 p 型掺杂 困扰的 ZnO，GaN 作为第三代半导体材料的代表属 于直接带隙半导体，具有带隙宽、击穿电压高、热 导率高、介电常数小等许多优良的性能。由于其 优异的光学、电学、机械性能以及热稳定性，已广 泛应用于蓝绿激光器、射频微波器件等光电子器件 和电力电子器件中，在激光显示、5G 通信、相控阵 雷达以及智能电网等领域具有重要应用，并逐渐 成为第三代半导体产业的核心支撑材料。

根据衬底材料的不同，GaN 分为同质外延生长 与异质外延生长。异质衬底外延生长 GaN 材料时， 由于异质衬底与新生长的GaN之间晶格常数与热膨 胀系数失配的存在，异质外延会引起外延层强应力 的产生，导致裂纹的出现；此外，异质衬底的电学 性质、结构特性都会影响外延材料结晶质量(表面形 貌，缺陷密度，内应力)，与同质外延相比所获晶体 质量较差(晶片曲率大，位错密度高)。同质外延能够 弥补异质外延的不足，生长获得高质量的晶体。由 于 GaN 外延生长对衬底质量的依赖性强，无法显著 提高新生长晶体的质量，需要高质量的衬底进行弥 补，如何获得大尺寸、高质量的 GaN 单晶仍然是目 前的研究重点。

相较于氨热法、助溶剂法等方法，氢化物气相 外延(HVPE)法设备简单、成本低、生长速度快，生 长得到的 GaN 单晶尺寸大、均匀性好，易于控制光 电性能，成为国内外研究热点，也是目前应用最为 广泛也最有前景的 GaN 单晶商业生长方法。由于 HVPE 石英反应器的使用，使得 GaN 外延生长过程 中不可避免地掺入了施主型杂质 Si 和 O，而且 GaN 内部的部分本征缺陷也是施主型的，使得非故意掺 杂 GaN 呈现出 n 型的电学性质。非故意掺杂 GaN 的本底载流子浓度高，导电率低，波动范围大，限 制了其进一步的研发应用。

为了弥补非故意掺杂 GaN 电学性质的不足，更 好地利用 GaN 优异的性质，需要对其进行高纯度生 长或掺杂处理。通过对其掺杂可以获得不同电学特 性的 GaN 材料，提高其电化学特性，开阔其应用领 域。本文系统综述了 GaN 晶体的 HVPE 生长与掺 杂的原理与最新研究进展，介绍了各种类型掺杂原 子对 GaN 单晶生长的影响，并对 GaN 晶体 HVPE 生长与掺杂的发展趋势做出了展望。

1.1 GaN 晶体结构与缺陷

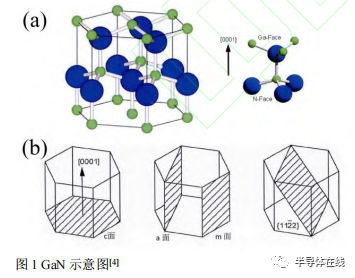

常温常压下 GaN 单晶为固态，具有三种晶体结 构，分别为六方纤锌矿结构、立方闪锌矿结构以及 岩盐矿结构。在室温常压下纤锌矿结构是热力学稳 定结构，属于 P63mc 空间群，是 GaN 单晶最常见的 晶体结构。在纤锌矿 GaN 结构中，每个晶胞中存在 六个 Ga 原子和六个 N 原子。在晶胞中每个 Ga 原子 均被距离最近的四个Ｎ原子包围，形成配位四面体；同样的，每个 N 原子也被距离最近的四个 Ga 原子 包围形成四面体配位，因此纤锌矿结构 GaN 也可以 理解为两套六方点阵套构形成，热力学结构稳定(见 图 1(a))。

由于六方结构的特殊对称性，六方 GaN 晶系可 采用三轴米勒指数(hkl)进行表示，也可采用四轴的 米勒-布拉维指数(hkil)表示，其中 i=-(h+k)，虽然两 种表示方式效果相同，但是相比密勒指数，米勒-布 拉维指数更普遍直观，得到广泛应用。

在 GaN 晶体中，由于纤锌矿结构的非中心对称 性，导致不同方向观察到的GaN晶体显示不同的面：在 c 轴方向，即[0001]方向所指的面为 Ga 面，[000-1] 方向所指的面是 N 面(性能存在明显差异，相比于 N 面，Ga 面更加稳定)。由于晶体结构的影响，晶体 的 c 轴([0001])方向具有极性。根据晶面与[0001]方 向所成夹角的不同将 GaN 的晶面分为三类：第一种 是与[0001]基矢垂直的极性面，也被称为 c 面、基面 或(000m)面；第二种是与[0001]基矢平行的非极性面， 实际上只存在两种非极性面，即 m 面{10-10}和 a 面{11-20}；第三种就是与[0001]基矢夹角介于 0°和 90°之间的半极性面(见图 1(b))）。根据 GaN 样品 的粉末 X 射线衍射结果可知，只有有限的晶面真正 包含原子，潜在的半极性面有：{10-10}，{10-12}， {10-13}，{10-14}，{10-15}，{11-22}，{11-24}，{20-21}， {20-23}，{30-32}，{31-30}，{21-32}和{21-33}；目 前以{10-10}，{10-13}，{10-14}，{11-22}，{20-21} 以及{31-30}为代表的半极性面已被发现并研究。

完美晶体中的原子是严格周期性规则排列的， 但生长过程中缺陷的产生不仅破坏了晶体结构的完 整性，还会对晶体的性质产生影响。因此研究晶体 中缺陷的产生、相互作用以及对性能的影响对于提 升 GaN 晶体的光电性能，提升 GaN 基器件的效率 和稳定性具有重要的意义。GaN 晶体生长过程中缺 陷的产生是不可避免的，根据尺度和形貌的不同， 缺陷被分为四种[4]：零维缺陷，即点缺陷，与单个 原子的位置有关，如空位(VGa、VN)、间隙原子(Ni、 Gai、间隙杂质原子)、替代原子(NGa、GaN、替代杂 质原子)，掺杂 GaN 就是通过晶体中杂质原子形成 点缺陷从而影响晶体的光电性质。不同的点缺陷作 为施主、受主或等电子杂质发挥作用，GaN 中常见 的施主有 Ga 格点位置上的 Si、Ge 以及 N 格点位置 的 O、S、Se 等；GaN 中常见的受主有 Ga 格点位置 上的 Mg、Ca、Zn 以及 N 格点位置的 Fe、C、Si、 Ge 等。一维缺陷，也称线缺陷，与某一个方向有关， 如位错；二维缺陷，也称面缺陷，与某个晶面有关， 如晶界，晶面，堆垛层错；三维缺陷，也称体缺陷， 与体积相关，如空洞，裂纹，凹坑。

GaN 的禁带宽度高达 3.4 eV，决定了 GaN 材料 在近紫外与蓝绿光光电器件等方面具有得天独厚的 优势。高电子迁移率和高饱和电子速率意味着 GaN 可以被应用于制作高速电子器件，尤其是二维电子 气中的高载流子迁移率使得 GaN 基 HEMT 器件得 到广泛应用。而且相对 Si 和 GaAs 等第一、二代半 导体材料而言，GaN 较高的热导率与击穿场强使得 GaN 基器件可以在严苛环境进行大功率下工作，应 用前景更为广阔。

1.2 GaN 的 HVPE 生长方法

GaN 的结晶是一个相当具有挑战性的过程，其 在极高温下熔化(>2500 ℃)，均匀熔化所需的 N2 压 力预计将高于 6 GPa，因此目前无法从熔融体中直 接实现 GaN 生长。目前 GaN 的生长方法有 HVPE 法、助溶剂法、氨热法、高压溶液生长法(HNPS)以 及化学气相沉积(CVD)等方法。相比于氨热法、助 溶剂法等传统方法，HVPE 法具有生长条件温和、 生长设备要求低，生长速率快(高达每小时数百微米)、 工艺可重复性高、容易掺杂等优点，成为 GaN 商业 制备应用最为广泛的方法，也被认为是最具有潜力 的生长 GaN 晶体的方法。HVPE 法的生长速度主要取决于反应器的几何形状、源气体流量以及生长温 度。采用 HVPE 法可以快速生长出低位错密度的厚膜，其缺点是很难将膜厚进行精确控制，反应气体 HCl 对设备具有一定的腐蚀性，影响 GaN 材料纯度 的进一步提高。

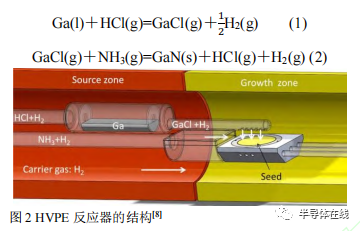

HVPE 是基于气相的生长方法。主要机理为在 低温区(~850 ℃)金属 Ga 与 HCl 反应形成的 GaCl 作为 Ga 源与作为 N 源的 NH3通过 N2和 H2的混合 载气运送到高温区(~1040 ℃)的衬底表面在压力低 于 1 个大气压下反应生成 GaN，反应公式如下所示 (反应器结构如图 2 所示)。

HVPE 生长 GaN 具有两种生长模式：低温(Low temperature, LT)模式和高温(High temperature, HT) 模式。在这些模式下生长的薄膜因表面粗糙度、凹 坑的密度和形状以及生长应力值不同而存在明显差 别。HT 模式下表面光滑，但生长应力高，容易产生 裂纹。LT 模式下表面粗糙，具有高密度的 V 型凹坑， 但这种薄膜没有裂纹。

目前制备 GaN 器件最常用的衬底为 SiC、蓝宝 石(Al2O3)、AlN 等异质衬底材料，但是由于异质衬 底与 GaN 之间晶格失配和热膨胀系数失配的存在， 会对生长所得晶体的质量、性能产生不可避免的影 响，降低器件的使用寿命和可靠性。同质衬底能够 减少应力和开裂，提高其性能。

生长工艺对晶体质量会产生较大影响。通过生 长过程中对温度、流量以及 V/Ⅲ的调整可以有效地 提高 GaN 的晶体质量。由于同质衬底的缺乏，异 质外延仍为 GaN 晶体生长的主流选择，解决异质外 延过程中因失配造成应力尤为重要。其中最为严重 的影响当属GaN与异质衬底间由于晶格失配和热失 配而造成的开裂，限制了大尺寸单晶的完整获取， 为了避免开裂，以衬底预处理为主的辅助技术应运 而生。对衬底进行蚀刻预处理以及缓冲层的 加入也能够降低生长所得晶体内缺陷(位错)的密度， 提高 GaN 的晶体质量。多孔衬底是半导体生长技术 中实现低位错密度的简单方法，为晶格失配材料的 异质外延生长提供了可靠的应用，显著降低异质外 延过程中产生的应力，提高外延层的光学质量。Liu 等在 2021 年通过将低温 AlN 缓冲层以及 3D GaN 中间层结合的方式，利用激光剥离技术(Laser lift-off technique, LLO)成功在蓝宝石衬底上获得高 晶体质量的 2 英寸无裂纹自支撑 GaN，进一步提高 了 GaN 外延薄膜的晶体质量。在 LLO 操作中，激 光辐射通过蓝宝石，被界面处的 GaN 吸收并迅速分 解成金属 Ga 和 N2，然后产生的 N2 膨胀将界面的两 侧分离，完成 GaN 的分离。激光扫描速度、激 光强度、环境压力条件等操作参数都会影响分 离的 GaN 材料的质量，需要对其精确调整。在激光 发射后，GaN 薄膜中的压缩应力主要来自于 GaN 薄 膜与蓝宝石衬底之间的热失配。由界面 GaN 分解形 成的 N2 的蒸发压力和应力释放会造成开裂，通过 增加 GaN 厚度减少压缩应力，能够更容易实现 GaN 的激光剥离。

1.3 HVPE 法生长

GaN 晶体进展 GaN 的晶体生长进展稳步推进，国外机构以波 兰物理研究所，日本的三菱、住友、SCIOCS，美国 的 Kyma 等公司的研制研发领先；我国在 GaN 半导 体材料领域起步较晚，但已有较多相关基础研究技 术储备，其中苏州纳维、中镓 2 英寸 GaN 晶体已实 现量产，山东大学、中国电子科技集团有限公司第 四十六研究所等单位也取得了长足的进步。

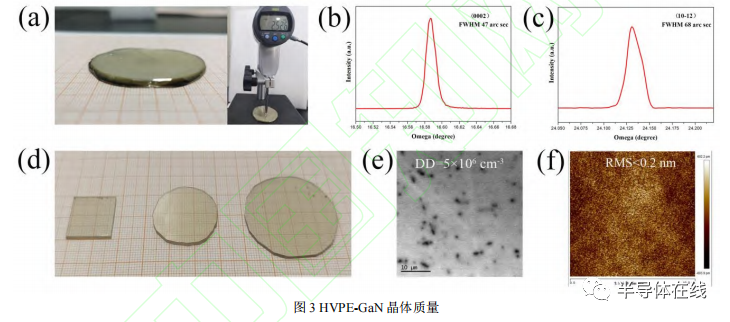

2018 年日本 Fujikura 等在一种新型晶体硬度 控制的基础上，通过 HVPE 成功地实现了无大缺陷、 2~6 英寸 GaN 体晶体的制备。位错是晶体质量的一 大特征，Fujimoto 等使用 SiO2 六边形掩膜进行两 步平滑面生长，有效地提高了获得的 GaN 晶体的晶 格曲率和晶体质量，位错密度降低至 6.8×105 cm-2 ；Yoshida团队利用三维生长区以消除c平面来抑制 籽晶位错的传播，成功获得位错密度为 4×105 cm−2 的 2 英寸的 GaN 衬底，通过两次生长三维生长区将 位错密度进一步降低至 104 cm−2。2020 年，日本三 菱公司通过HVPE法在氨热GaN籽晶上制备了低 位错密度(1.4×103 cm-3 )的 GaN 单晶衬底。Jae- Shim 等采用两步生长法来释放蓝宝石衬底和外延 GaN 层之间的热应力，并通过 LLO、三步抛光以及电感 耦合等离子体反应离子刻蚀(ICP-RIE)获得可用于高 亮度发光二极管(HB-LED)的 2 英寸无弓形自支撑GaN 晶片。

中镓半导体研发出位错密度低至 4×105 cm-2到 7×105 cm-2 范围的 2 英寸 GaN 自支撑衬底产品，并 已经开始量产销售。其提供的 Si 掺杂 2 英寸高导电 率 GaN 自支撑衬底可用于蓝绿光激光器和垂直型 GaN 功率器件；提供的 C 掺杂 2 英寸半绝缘 GaN 自支撑衬底可用于制备高性能微波射频器件。山东大学晶体材料国家重点实验室也进行了 GaN 单晶的生长和加工研究。900 ℃以上 GaN 易发生分解，容易形成多孔结构。通过高温退火方 法成功制备出了 2 英寸多孔 GaN 衬底以及 2 英寸自 支撑多孔 GaN 单晶薄膜，详细研究了退火时间和 退火温度对多孔 GaN 表面形貌、光学和电学性能的 影响规律；多孔结构使生长界面形成空隙，有效 阻断位错降低应力并实现与衬底分离，首次在高温 退火多孔衬底上生长并得到了高质量自剥离的 GaN 单晶；并对制备的多孔衬底上外延生长的 GaN 的 成核阶段生长行为进行了详细研究。近期本研究 团队采用 HVPE 生长出 2 英寸 GaN 单晶，厚度可达 2.5 mm，表面平滑无坑。攻克了 2 英寸单晶同质外 延生长关键技术，GaN 单晶(0002)面半峰宽为 48 弧 秒，(10-12)面半峰 宽 为 67 弧秒， 位错 密 度 (Dislocation density, DD)低至 5×106 cm-2；加工出的 样片微观平整，具有良好的晶体质量(见图 3)，具体 研究论文，后续详细报道。

相比其他方法，HVPE 生长 GaN 速度快、成本 低、设备工艺简单，在商业领域受到广泛关注。近 几年在国家政策与市场行情的推动下，HVPE 制备 GaN 的研究稳步推进，成果突出，具有较好的发展 前景。

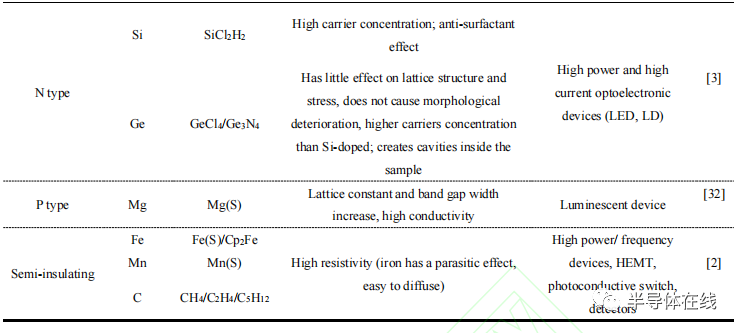

电学性能是 GaN 单晶衬底的核心参数，也是决 定 GaN 单晶衬底能否实现广泛应用的关键。常规 GaN 晶体的电阻都普遍偏低，限制了其在高频大功 率器件的应用。掺杂是用来调控 GaN 晶片的电学特 性的一种常用手段，杂质和缺陷可以在禁带内产生 能级，从而影响宿主材料的物理和化学性质。不同 的掺杂源会对 GaN 晶体不同的影响，产生不同的电 学特性(n 型、p 型、半绝缘型)，在不同领域得到应 用。

2.1 N 型 GaN 生长

GaN 的早期制备主要为非故意掺杂，由于 GaN 内部本征缺陷(如 N 空位)的存在以及石英反应腔的 使用不可避免释放出的施主型杂质(Si 和 O)，使其 表现出 n 型的电学性质。非故意掺杂 GaN 的 Si 和 O 属于浅施主杂质，衬底载流子浓度在 1016~1017 cm-3 范围内，在低载流子浓度样品中，Si 浓度高于 O 浓度，而在较高载流子浓度材料中，O 浓度比 Si 浓度高，电子浓度随着 GaN 厚度的增加而降低， 电阻率波动范围比较大，性能不稳定，不适用于高 功率(光电和电子)垂直器件，需要进一步掺杂以满足 器件制造的需求。通过掺杂获得的 n 型 GaN 衬底的 载流子可以在器件的整体进行有效地传输，显著提 高器件的功率和效率，被用于高功率垂直器件的制作。

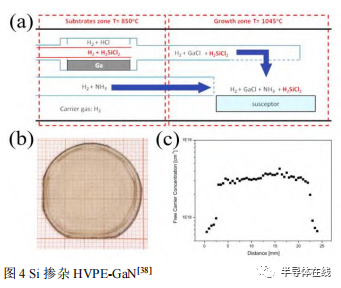

Si 掺杂和 Ge 掺杂是实现 n 型 GaN 最为常见的 方式。在 HVPE 中，Si 掺杂源的选择有很多。首先， 像 MOVPE 一样，可以考虑硅烷等气体源，但是由 于硅烷的热稳定性较差，到达衬底之前就会迅速分 解，不是 Si 掺杂的最优选择；可以使用固体 Si 作为 掺杂源与 HCl 进行反应生成 SiHCl3，在高温下，转 变为 SiCl2，然后被运输到生长区，由于 Si 片在反 应后形貌发生变化影响掺杂量的控制，Lipski F通过 HVPE 以 Si-Ga 溶液同时作为 Si 源和 Ga 源成 功制备获得 Si 掺杂 GaN；SiH2Cl2 具有更高的热稳 定性，目前以 SiH2Cl2 作为最为普遍的掺杂源，利用 HVPE 生长得到的 GaN 具有良好的晶体质量 (设备结构见图 4(a))。Si 原子是 GaN 中的浅施 主，可以提高 GaN 的费米能级，因此，较高的 Si 掺杂浓度可以提高欧姆接触的性能。而且适当的 Si 掺杂不会影响获得的 HVPE-GaN 晶体的高结构质量。但是 Si 杂质具有抗表面活性剂效应，随着掺杂浓度 的升高会使 GaN 表面形成单原子层 SiGaN3，引入 排斥性的电偶极矩，阻碍 GaN 在表面的继续生长， 导致表面形貌恶化，进而限制了 Si 浓度的提高。由于 Si 原子与线位错之间的相互作用，Si 掺杂还会 导致GaN材料中的位错在位错攀升过程中发生倾斜，从而引入张应力并导致 GaN 出现翘曲、开裂等 问题，降低了临界层厚度。Si 掺杂引起的拉伸应 变广泛存在于 GaN、AlGaN 和 AlN 中，这与所使用 的生长技术无关。位错密度越低，Si 掺杂和载流子 浓度对拉伸应力的影响就越弱。采用高质量籽晶 作为衬底可以有效降低 GaN 材料的位错密度，减少 倾斜位错的存在，从而缓解 Si 掺杂 GaN 内部的张 应力。Xia 等研究发现在相同的载流子浓度下， Si掺杂的高质量体块GaN的迁移率优于具有较高位 错密度的 GaN 衬底。用 Si 进行掺杂可以获得自由 载流子浓度在 c 平面上非常均匀的高导电 n 型 HVPE-GaN 晶体(见图 4(b, c)，载流子浓度仅在晶 片边缘存在细小偏差)。

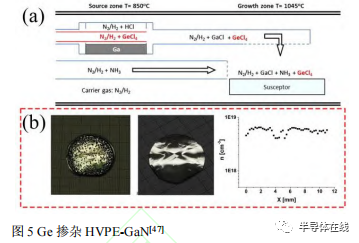

除 Si 外，Ge 是一种非常有前途的 n 型 GaN 掺 杂原子，与 Si 掺杂相比，Ge 是 GaN 生长过程中的 一种表面活性剂，其掺杂并没有增加位错密度可以 防止生长过程中表面形态的恶化。Ge 的原子半 径接近 Ga 原子，Ge 杂质的加入对于 GaN 晶格结构 和应力的影响要小于 Si 杂质。GeCl4 是 GaN 生长中 Ge 掺杂源的杰出选择(设 备结构见图 5(a))，Iwinska 等发现在 H2 环境生长 过程中，由于在生长的晶体表面形成 Ge 液滴(Ge 的 熔点低于 950 ℃)，阻碍晶体的生长，从而导致晶体 中形成凹坑，凹坑密度随着 Ge 浓度的增加而增加， 当停止供应 Ge 前驱体时，凹坑可能会横向过生长， 对相应性能产生影响，以 N2 气为载气在结晶过程 中可以不受其干扰，获得高质量的 Ge 掺杂 GaN(自 由载流子分布均匀无波动) (见图 5(b))。位错倾斜 并不依赖于掺杂剂的种类，与 Si 一样，Ge 对于 n 型 GaN 的应力演变具有相同的影响，也会在外延生 长过程中出现引发拉伸应力的位错倾斜，这主要是 由于 Ga 空位的上升所引起的。Oshima 团队以 GeCl4 为掺杂源，利用 HVPE 生长获得 GaN 晶体表 明即使在高 Ge 掺杂浓度下 GaN 仍然具有优异的性 能，是一种非常具有发展前景的 n 型 GaN 制备方法。通过 Si 掺杂和 Ge 掺杂可以把 GaN 的载流子浓 度提高到 1018 cm-3 以上，满足高功率(光电和电子) 垂直器件的需求；通过对 n 型 GaN 的生长与研究， 有助于 GaN 性能的进一步开发与完善，其中降低位 错密度缓解生长过程中的应力对于 n 型 GaN 制备高 可靠性、高性能电子光电器件至关重要，对于 GaN 晶体应用具有重要推动作用。

2.2 p 型 GaN 生长

P 型 GaN 可以用于蓝绿光发光二极管、激光二 极管等高效光电器件和优良的热电器件的制备，但 是其制备比较困难，起步晚，制约了 p 型 GaN 基器 件的发展与应用。高掺杂浓度 p 型 GaN 需要提高(i) 发光 p-n 结的载流子注入效率；(ii)发光结构中的电 流扩散；(iii)欧姆接触参数以降低工作电压并容忍光 源的高输出功率运行所需的更高的正向电流。Mg 掺杂进入 GaN 后和 GaN 晶体中残留的 H 原子形成 Mg-H 中性络合物，引起空穴补偿，导致 Mg 的钝化 效应，丧失其受主作用，导致高电阻，直到 1989 年 Amano 等利用低能电子束辐射(Low energy electron beam irradiation, LEEBI)外延处理掺杂 Mg 的GaN获得低电阻p型GaN样品真正开启P型GaN 的研究。目前 Mg 掺杂是迄今为止获得 GaN 中 p 型 电导率的唯一方法，Mg 掺杂 GaN 后系统的晶格常 数和晶胞体积增大，同时能带密度增加，系统的价 带顶向高能方向移动，并进入费米能级以上导致 GaN 呈现 p 型导电，且其电学性能与 Mg 掺杂剂量 以及退火工艺密切相关。

由于Mg掺杂在费米能级附近出现了受主能级， 使价带顶进入费米能级以上，从而使 GaN 呈现 P 型 导电，掺 Mg 后价带和导带带宽变窄，局域性增强， GaN 的价带和导带均向高能方向移动，而导带上移幅度较价带大，导致禁带宽度增大。通过对 Mg 掺杂 GaN 介电函数的分析，发现在高能和低能区分 别引入一系列新的介电峰，这些介电峰都与 Mg 原 子的跃迁有关。同时 Mg 的引入也使部分原有的介 电峰向高能量发生了偏移。

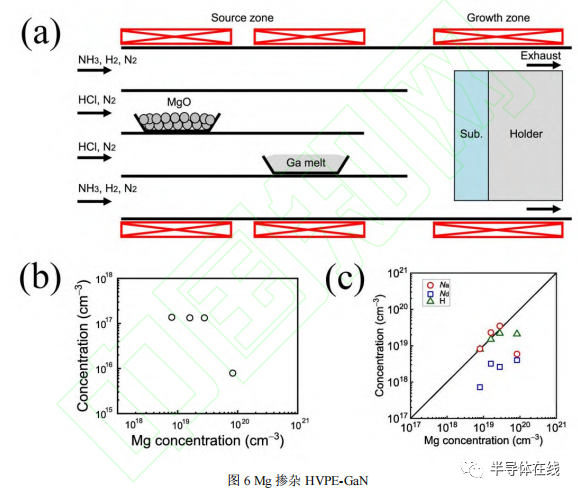

MgO 的熔点约为 2800 ℃，蒸汽压与石英基本 相同，是 HVPE 体系中 Mg 掺杂源的一种很有吸引 力的材料，通过与 HCl 反应生成 MgCl 运送到衬底 进行掺杂(反应器结构见图 6(a))。近年来受到研究人 员的广泛关注，开展了相关的一系列相关研究， Ohnishi 等利用 MgO 作为掺杂源，通过控制 HCl 流量调整 Mg 掺杂浓度，实现 Mg 掺杂 GaN 的 HVPE 生长，并研究了 Mg 浓度为 8.0×1018~8.3× 1019 cm−3 的 p 型 GaN 层的电性能和结构缺陷。Mg 掺杂浓度超过 5×1019 cm-3 会导致自补偿，并导 致自由空穴浓度的下降，不利于获得高空穴浓度和 低电阻率的 p 型 GaN (见图 6(b))，不同温度下的 霍尔效应测量结果表面，在重掺杂 Mg 的样品中形 成了锥体反域(PID)，PID中的Mg原子是非活性的， 不作为受体，抑制了受体浓度的增加，而补偿 供体浓度增加，进而导致空穴浓度的降低 (见图 6(c))。

p 型 GaN 由于起步晚，工艺复杂，掺杂困难等 因素导致研究进展缓慢，而且 Mg 的电离能较大(约 为~180 meV)，限制了 Mg 掺杂的 GaN 中空穴载流 子浓度，对其电学性能产生影响。不过由于其独特 的光电性能可用于发光器件的制作，p 型 GaN 日益 受到研究学者的关注，HVPE 法制备 p 型 GaN 的工 艺研究相对缺乏，对其生长方法和机制进行深入研 究与完善也将会进一步扩展 GaN 发光器件的应用。

2.3 半绝缘型 GaN 生长

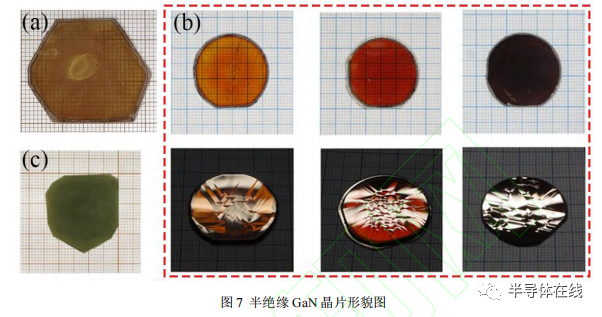

高电子迁移率晶体管(High electron mobility transistor, HEMT)等器件必须在半绝缘 GaN 基底上 进行制备，以克服寄生电容引起的信号损失。HVPE生长半绝缘 GaN 有两种方法。大多数 HVPE 设备使 用石英部件，无意中加入了 Si 和 O，产生了 n 型电 导率，因此可以通过设计新型 HVPE 设备去除反应 器中的石英以获得高纯度 GaN 晶体提高电阻率；在 另一种方法中，可以有意地添加深能级掺杂剂来补 偿无意的自由电子，一般是用深能级杂质(Fe、Mn、 C)补偿背景浅施主(Si 杂质和 O 杂质)来实现(相应半绝缘 GaN 晶片形貌见图 7)，高浓度的浅施主需 要更高浓度的补偿杂质，这可能会降低材料的固有 性质，因此降低晶体中的本征供体杂质浓度也至 关重要。

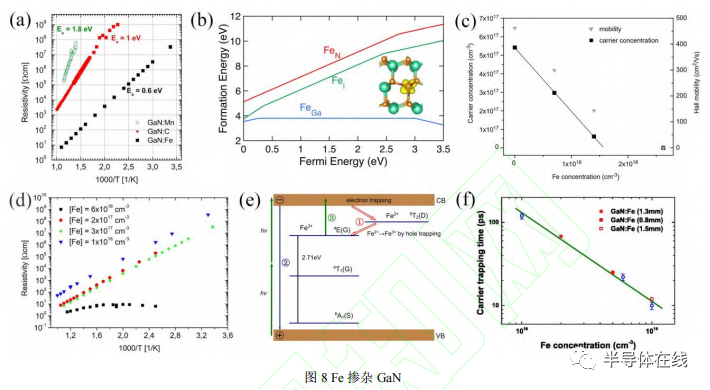

Bockowski 等测量了 GaN 中 Mn、C、Fe 掺杂 剂的深受体能级的活化能，分别为 1.8、1 和 0.6 eV， 掺 Mn 电阻率最高，掺 Fe 电阻率最低(见图 8(a))。

在 GaN 中，作为过渡金属(Transition metal, TM)， Fe2+/3+电荷转换能级靠近带隙中间，这种效应被重 Fe 掺杂利用以实现半绝缘性能，应用于电子和光电 器件，也是目前研究人员制备半绝缘 GaN 最常用的 掺杂源。Fe 的掺入会使 GaN 晶体形成深受主中心， 激发的空穴补偿部分由于本征缺陷产生的电子， 降低 GaN 中的自由载流子(电子)浓度，使室温下的 电阻率提高到 3.6×108 Ω·cm，从而赋予材料高电阻 特性(半绝缘性)；随着 Fe 元素的掺入，GaN 晶体中 的电阻率逐步提升(见图 8(d))，且蓝宝石衬底上的 GaN 外延层内部残余应力的弛豫效应随 Fe 掺杂浓 度的提升越发显著。掺铁 GaN 具有良好的热稳定 性，电阻率即使在 1050 ℃的退火温度下也基本保 持不变。但当 Fe 浓度过高时(≥1×1018 cm-3 )，杂质 的引入可能会导致缺陷密度的增加，结构质量开始 恶化。与 FeGa 相比，FeN 和间隙构型 Fei 上的 Fe 具有非常高的形成能(见图 8(b))，Fe 原子掺入 GaN 中通常占据 GaN 晶格中的 Ga 位置。在高掺杂浓 度中 Fe2+和 Fe3+同时存在，而在较低浓度的掺杂材 料中只存在 Fe3+。由于 Fe3+的离子半径小于 Ga3+的 离子半径，而且 Fe-N 键较 Ga-N 键短，Fe 附近的 Ga-N 键长增加，导致掺杂后晶胞的 a、b 值略有增 大，c 值略有减小。

由于掺 Fe GaN 的电阻率受 Fe 杂质对无意掺杂 的浅施主杂质的补偿所控制，GaN 中载流子浓度和 迁移率均随 Fe 浓度的增加而减小(见图 8(c))。通过 降低背景杂质浓度，可以大幅降低实现半绝缘电特 性所需的 Fe 浓度。当 GaN 受到双光子激发后， 光产生的自由电子会被 Fe3+[ 4E(G)]俘获，Fe3+被电离 为 Fe2+ ， 由 于 Fe2+ 与 空 穴 之 间 的 库 伦 作 用 ， Fe2+[ 5T2(D)]会俘获空穴转变为 Fe3+[ 4E(G)]的激发态。这些载流子俘获(Carrier trapping)过程给载流子复合 提供了额外的路径，降低了光生载流子的寿命 (见 图 8(e))。Fe3+ + 2hω→ Fe3++ eCB + hVB → Fe2++ hVB → (Fe3+ ) * 由于载流子俘获效应，载流子的寿命显著地缩 短，且随 Fe 浓度的升高线性降低。在高掺杂 Fe 浓 度下(1×1019 cm-3 )，等效载流子寿命可以降低至10 ps，比 Si 掺杂和非掺杂 GaN 晶体快了将近三个量级(见图 8(f))。但由于 Fe 会产生寄生沉淀，Fe 浓度 存在掺杂上限，因此载流子的寿命不会无限减小。

HVPE 中的 Fe 掺杂常用的源材料是二茂铁 (Cp2Fe)，与起泡器一起使用以将源材料加入到 HVPE 气体混合物中，但是 Cp2Fe 会导致碳的无 意掺杂进入材料。Fe 也可以以纯金属的形式在 HVPE 中用作掺杂剂(将 HCl 气体流过纯金属)。二 者的本质都是通过与 HCl 反应形成 FeCl2 传送到衬 底作为 HVPE 生长表面上的掺杂物质。

Iwinska 等利用氨热 GaN 作籽晶，以固体 Fe 为掺杂源，采用 HVPE 法生长了 GaN 晶体，获得了 Fe和Mn共掺杂的GaN晶体。Freitas等[75]通过HVPE 采用一种新的铁前驱体 Fe2O3 作为掺杂剂(避免从有 机金属源吸收 C)，以补偿普遍存在的 Si 和 O 浅施 主杂质，在 GaN/蓝宝石衬底上生长了厚的独立掺铁 半绝缘 GaN 层。GaN 中的 Fe 浓度随生长速率的增大而减小，当 以 Fe 掺杂 GaN 为衬底进行外延生长时，并且可以 通过固相扩散、表面偏析或气相扩散加入到外延生 长的未掺杂 GaN 中，影响器件的性能。Fe 在 GaN 掺杂中会产生寄生沉积，限制样品掺杂浓度的进一 步提升，如何克服这一问题，提高 Fe 的掺杂浓度仍 是研究重点。

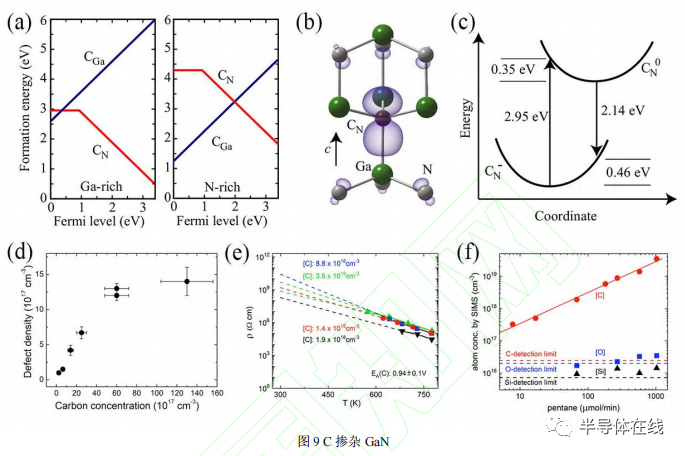

C 是另一种较好的半绝缘 GaN 掺杂剂，HVPE 中常以 CH4、C2H4、C5H12等含 C 气体作为掺杂源。众所周知，在 GaN 中的 C 杂质，不仅作为供体，而 且作为受体(不同环境下 CGa 和 CN 的形成能与费米 能级的关系见图 9(a))，当 C 浓度低于 1×1019 cm-3 时，C 原子在 GaN 晶体结构中占据 N 原子位置 (CN)(见图 9(b))，表现为深层受体，然而，随着 C 掺杂浓度的过量，在 GaN 中形成了大量的 Ga 位 C(CGa)作为供体，补偿 CN，从而降低深层受体的浓 度。CN在 2.2 eV 附近产生黄色发光带，在 2.9 eV 附 近 产 生 蓝 色 发 光 带 (CN 跃 迁 发 光 过 程 见 图 9(c))。C 掺杂虽然会产生与掺杂浓度相关的缺 陷(见图 9(d))，但不会对 GaN 晶体的应力和位错 增值产生影响，即使 C 杂质浓度超过 1×1019 cm-3， GaN 材料也能保持良好的晶体质量，，适度的碳 掺杂甚至可能通过更强地降低边缘位错密度来提高 晶体质量。通过控制 C 前驱体的输入分压调控 C 掺杂浓度可以获得高达 1010 Ω·cm 的室温电阻率(见图 9(e, f))。此外，有详细的光电离光谱学研究表明， C 杂质与 HEMT 设备中的陷阱中心相关，会导致设 备的电流崩塌，CN作为一个深层受体补偿 n 型背 景杂质，从而抑制高电场下的泄漏电流，提高击穿 电压；当掺杂浓度过量，深能级受体对 n 型背景杂 质的补偿受到 CGa-CN自补偿效应的抑制，从而导致 击穿电压的降低。

2021 年上海理工大学的赖云和镓特半导体科技 有限公司的罗等[85]利用 HVPE 以浓度为 5%的甲烷 气体为掺杂源，成功制备获得四英寸自支撑半绝缘 GaN 晶圆片，制备所得晶片具有较高质量(位错密度 低于 106 cm-2，电阻率＞109 Ω·cm)。Lyons利用光 学实验和混合密度泛函理论计算，研究了 HVPE 生 长的C掺杂GaN的性质证实光致发光测量结果显示， 黄色发光带随 C 浓度的变化，表明 GaN 中 C 的性 质随着 C 含量的增加而发生变化。

半绝缘GaN具有较高的暗态电阻和良好的光电 特性、压电特性以及较强的耐辐射能力，应用范围 广泛，发展势头较好。利用 HVPE 掺杂 Fe、C 等杂 质来实现半绝缘GaN生长，方法简单，晶体质量高， 受到研究人员的广泛青睐，具有较高的研究价值与 商业价值。

随着 Si 材料的研究逐渐达到物理极限，GaN 因 其优异的性能被认为是未来半导体行业的首选材料 之一而受到广泛关注。GaN 作为第三代宽禁带半导 体材料，具有耐腐蚀、高击穿电压、高电子迁移率 以及高化学稳定性等优点，是制备激光器(LD)、发 光二极管(LED)、高电子迁移率晶体管(HEMT)、射 频器件(RF)以及电力电子器件的理想衬底材料，被 广泛应用于光伏发电、激光显示、轨道交通、相控 阵雷达和 5G 通讯等生产生活以及国防安全领域。相比于其它的 GaN 制备方法，HVPE 方法因其快速 的生长速率、温和的生长条件以及低廉的生长成本，具有广泛的应用前景，是目前研究重点之一。由于 HVPE 中石英腔的普遍使用，非掺杂 GaN 中存在固 有施主杂质(Si、O)，使其表现为 n 型导电性质，往 往引起寄生电压、电流泄漏等问题，并且由于电阻 率低，波动范围大的原因，使其不适合直接应用于 实际器件的制造方面。通过制备过程中不同掺杂剂 作为掺杂源的使用，可以获得不同类型的掺杂 GaN， 改善其电学性能，扩展应用范围(见表 1)；通过 Si 掺杂和 Ge 掺杂可以获得 n 型 GaN，把 GaN 的载流 子浓度提高到 1018 cm-3 以上，满足高功率(光电和电 子)垂直器件的需求；利用 Mg 掺杂获得的 p 型 GaN， 由于其独特的光电性能可用于发光器件的制作；利 用 Fe、C 等深受主杂质制备获得的高电阻半绝缘 GaN 具有用于制造横向导电器件的潜在能力，如 HEMT，其制备工艺简单，性能优异，并提高了器 件长期运行的可靠性，具有十分广泛的应用前景， 成为科研工作者的研究重点。

目前 GaN 晶体 HVPE 生长存在着晶体生长普遍 的问题，即生长工艺的研究先于生长机理的研究。随着 GaN 生长技术的不断发展，生长机制的缺乏也 将限制着晶体生长技术的进一步提升；为此，生长 工艺与机理的研究必须双管齐下，要理论联系实际， 推动 HVPE-GaN 晶体完善与进步。对于 GaN 的掺 杂，要进一步降低晶体材料本身的缺陷，提升掺杂 水平，优化晶体性能。随着 HVPE-GaN 晶体生长与 掺杂工艺的提升，大尺寸、高质量、性能优良 GaN 晶体的实现，GaN 基底材料必将会在可高功率、高 频通信等领域获得更加广泛的应用。
