关于LTM8074的问题

你好,我准备使用LTM8074作为电路5V转-3.3V的电源转换芯片,在设计阶段有几个问题和疑问:

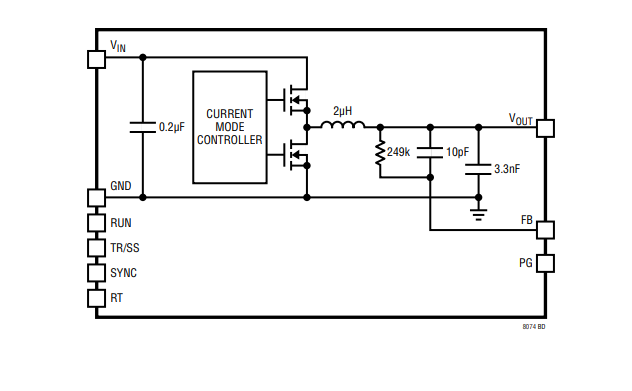

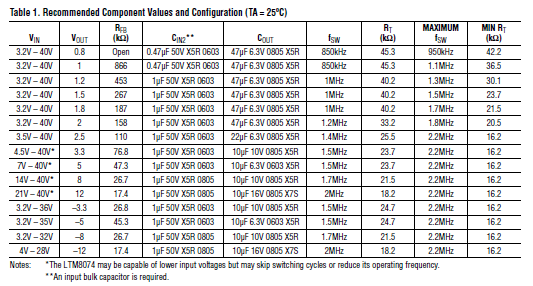

1.设计手册13页中的推荐设计表中,-3.3V的RFB阻值为26.8K欧,但根据第10页对FB引脚的阻值计算中,-3.3V的阻值匹配约为76.3K欧,这是否为印刷或编辑错误
2.我想使用软启动功能,即使用TR/SS引脚的soft-start功能,但手册上给的参考电路图,都没有使用这个引脚的软启动功能,只说了将其与外接电容使用,我的疑问是外接电容的另一端是接地还是接正电源输入,如果是地,是系统的地,还是芯片上的GND引脚(-3.3V输出电压,GND与VOUT相连)


1. page 10的公式没有错,这个计算差异是因为负压的算法问题;负压时VOUT=0V, GND =-3.3V
FB脚的电压=-3.3v+0.774v=-2.526v so 2.526/249k=0.8/rfb

2. SS 电容接CHIP的地


感谢你的回答,我明白了你的意思,
1.正常接的时候,FB引脚的0.774V是相对于芯片GND的0.774V,当GND为-3.3V时,FB应为-2.526V。不过也因此这个13页关于-3.3V一栏FB阻值应该是错的,通过你所说的计算应该为0.774v/(2.526v/249k)=76.3k
2.不太清楚您回答第二点的CHIP是什么
chip 的gnd是指芯片的地管教,也是负压输出的点,不是实际的0点

明白了,感谢您的解答
