0Ω电阻到底能过多大电流？这个问题想必每位硬件工程师都查过。而与之相关的还有一个问题，那就是0Ω电阻的阻值到底有多大？这两个问题本来是很简单的，答案应该也是很明确的，但网上网友却给出了不尽相同的答案。有的人说0Ω电阻是50mΩ，还有的人说其实只有20mΩ；有的人说只能过1A电流，还有的人说可以过1.5A……
那么，到底是多大呢？下面，我们一步一步来看。
0Ω电阻阻值大小

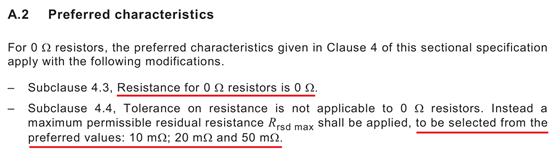

针对这两个问题，我专门查了一下电阻的标准。根据EN60115-2电阻标准文件记载，0Ω电阻的阻值是0Ω，但也会有偏差。0Ω最大电阻偏差有三种可以选择，分别为10mΩ、20mΩ和50mΩ。也就是说，0Ω电阻偏差可以允许有多种偏差，这主要看电阻厂商做的是哪种了。
我下载了几大品牌的，比如罗姆、国巨、光颉的普通0Ω电阻规格书查看了一下，发现它们标注的0Ω电阻，最大阻值都是50mΩ。由此可以得出结论：常用的普通0Ω电阻的阻值最大不超过50mΩ。
0Ω电阻的过流能力
网上还有一种观点，认为0Ω电阻的电流是根据功率算出来的，电阻按照50mΩ来算。这样的话，0805的电阻功率一般为1/8W，算出额定电流应该是1.58A。但是，我查看规格书发现，罗姆、国巨、光颉这几大品牌的都是2A，与计算出来的有些出入。罗姆、国巨、光颉三大厂家的普通0Ω电阻额定电流如下：
从上图可以看出，三大厂家的0Ω电阻的额定电流还是略有差别的。我建议综合各家的、按照最小值来选，这样就不论什么品牌，都不会超出规格设计了。额定电流综合之后的表格如下：
我们看到，常规的电阻的电流都不大，按照综合后的最小值来选的话，最大的也就2A。如果设计电路时发现，我要用3A或4A的0Ω电阻，那该怎么办呢？其实很简单，可以用2个0Ω电阻并联起来就行了。说到这里，可能大家会觉得奇怪，怎么有的封装变大了，但过流并没有增加呢？
例如，0805和1206都是2A，在这里应该是额定电流虽然没有增加，但瞬间电流应该是能过更大了。

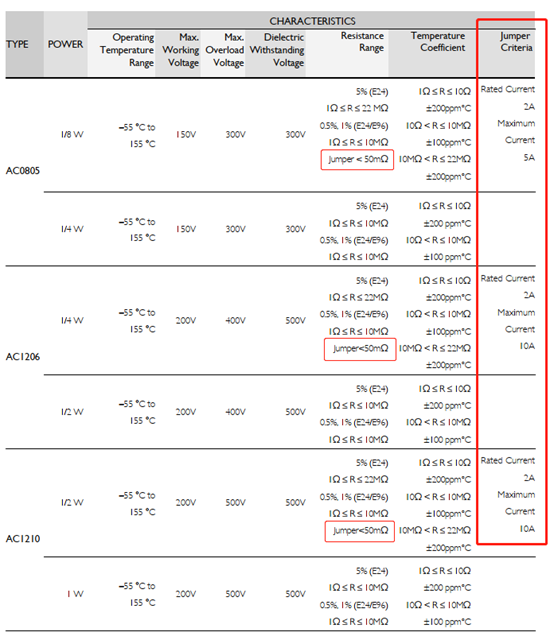

如果你打开国巨的电阻规格书，就会发现它写了两个参数，一个是额定电流，另一个是最大电流。额定电流都是2A，但最大电流0805是5A，1206是10A。

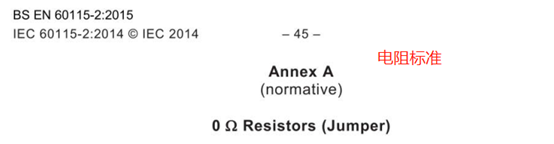

注：Jumper就是0Ω电阻（标准文件就是这么写的，如下图所示）。
特殊大额定电流的0Ω电阻

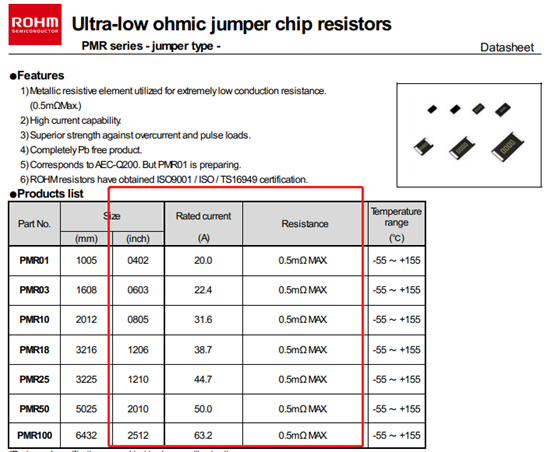

如果是更大的电流，也是电阻可选的。不过，这些电阻就不常规了，比如这个罗姆的超低阻值电阻，最大阻值0.5mΩ，小了100倍，额定电流更是达到了20A+，但是价格比较贵，要好几毛钱，而普通电阻一分钱能买好几个。
巧用0Ω电阻设计PCB板

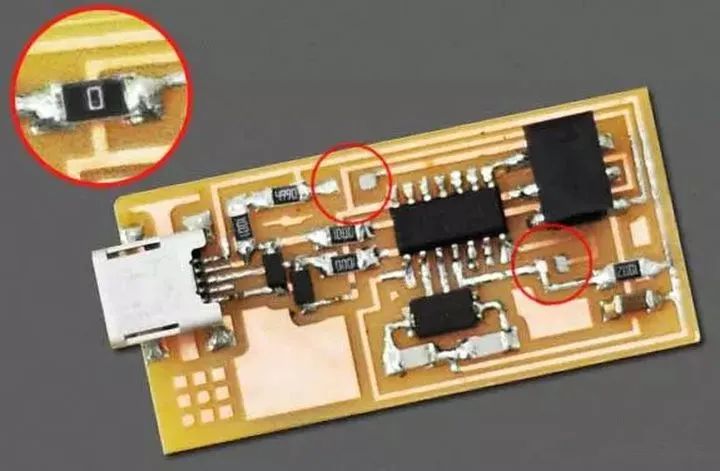

许多硬件初学者看到PCB板上用到0Ω电阻时，往往就会一脸懵圈，他们经常会问：既然这玩意儿里面啥也没有，干嘛还要用它？其实，0Ω电阻的用处可大了，如果用好它，可以极大地方便PCB板的设计和调试。下面，我们就来简单说说0Ω电阻的作用。

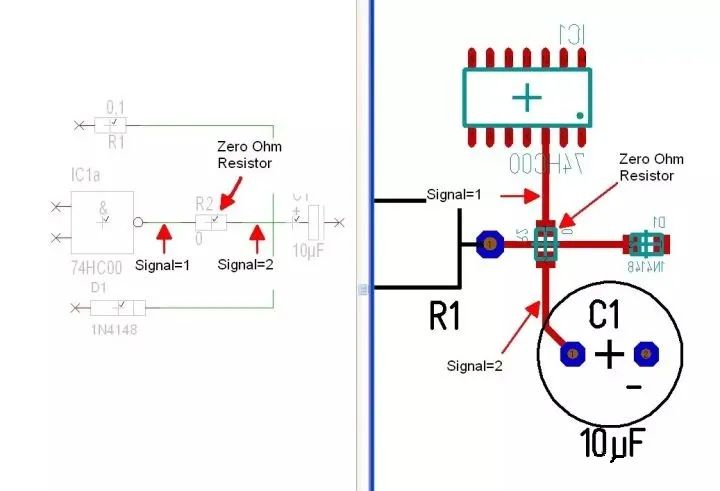

例如，老板出于成本的考虑，让你设计一个单面板，也就是说，元器件的安装及走线都只能在一面，你最头疼的是有些线实在走不过去，必须跨线连接，打俩孔用跳线？
如果在研发的时候，这种方法还是可以的，但有一天你的设计变成了产品，需要大批量生产，机器折腾起跳线来要比放置一个电阻麻烦的多，这时候0Ω电阻就能帮你大忙了！根据你的空间，可以选用0805、0603或0402的电阻。
调试时的前后级隔离
如果你的设计是新的，对PCB板上很多部分的功能以及能够实现的性能还不确定，拿回板子来将会面临一场惊心动魄的调试，debug的一个重要原则就是把问题限定在最小的范围内，因此多块电路之间的隔离就非常重要。在调试A电路时，你不希望B电路的工作影响到你的调试，那么最好的方式就是断掉它们之间的连接，而0Ω电阻就是一个最好的隔离方式！调试的时候不焊接，等调试完成确认这部分电路没问题了，就可以将0Ω电阻安装上。当然，在最终的产品中可以彻底去掉。
测试电流用
如果你想测试某一路的电流大小，一种方式是通过电压表测量该通路上某电阻两端的电压（确保电压表的内阻不要影响到测量的精度），通过欧姆定律就可以计算出该路的电流。另一种方式就是直接将电流表串在该回路上，因此在该电路上可以放置一个0Ω电阻，测量电流的时候用电流表两端代替该电阻，等测量完毕就能将该电阻安装上了。
给自己调试带来灵活性
可以预留各种可能性，根据实际的需要进行选装不同的电阻，它可以替代掉跳线，避免了跳线的钻孔、安装占用比较大的空间，而且跳线也会引起高频干扰。比如，PCB板上设计有低通滤波器，如果发现最终不需要或者一开始调试的时候没时间调试低通滤波器，但又必须让信号流通过去，可以用0Ω电阻来代替原来设计中的电阻/电感，而不安装电容。
在匹配电路参数不确定时，以0Ω电阻代替，实际调试的时候确定参数再以具体的数值的元器件来代替。
用于信号完整性的模拟地和数字地的单点连接
有人说0Ω电阻跟没有一样，干嘛不直接连接上？想象一下，如果你在电路原理图里没有这个0Ω电阻，做PCB Layout的时候就可能忽略这个单点连接的原则，CAD软件也会乱连在一起，达不到你单点连接的初衷。当然，单点连接的时候也可以用磁珠，但我个人的观点是连接点的位置选择好的话，磁珠除了比电阻贵之外，没有什么好处。在实际的操作中，你可以用比较小的封装的0Ω电阻，比如0402和0201，焊接的时候直接用烙铁将两端搭接在一起就可以，这样连电阻也省了。
增加被逆向工程的难度
如果你在电路上放置多个不同颜色、不同封装、没有阻值标记的0Ω电阻，不影响电路的工作性能，但却可以让抄你板子的人瞬间抓狂。PCB板上支持不同的配置，有的版本可能有部分电路不安装，可以用它来隔离不安装的电路部分，比如iPhone中有WiFi版本和WiFi+3G版本的，用的实际上是一个设计。怎么样？这个0Ω电阻的作用很大吧！在以后的项目中大家慢慢体会吧，很多时候灵活应用它，会让你很多头疼的问题都能迎刃而解。
