前言
随着快充的飞速发展，快充内置的同步整流模块需求也逐渐提升，同步整流管的要求也越来越严格。威兆半导体作为一家专业从事MOSFET等分立器件系列的设计及半导体微电子相关产品研发的高科技企业，拥有创新，稳定，高效率，低成本的整体解决方案，同时经过长期的努力已经成为少数同时具备低压，中压，高压全部系列大功率POWER MOSFET分立器件，以及特殊半导体制程设计能力的先进IC设计公司。威兆应用案例
本次充电头网汇总了近几年的产品拆解中，涉及到威兆同步整流管家族中的产品应用案例，通过整合发现，威兆的同步整流管方案十分受欢迎，给充电器带来了许多的潜在好处。低压同步整流管
VSP009N10MS

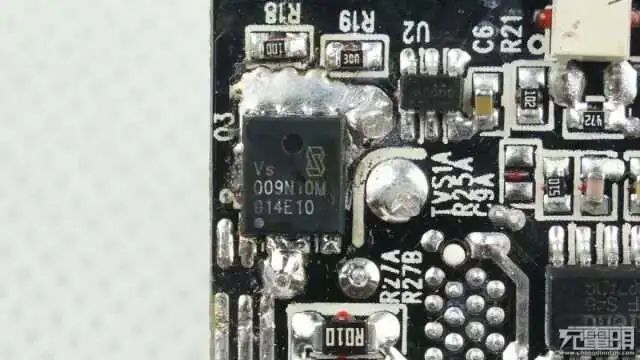

威兆VSP009N10MS常用于同步整流的MOS管，耐压为110V的NMOS，采用PDFN5X6封装，使用5V逻辑电平控制。相关阅读：1、FLYPOWER 45W USB TYPE-C电源适配器拆解VS2508AE

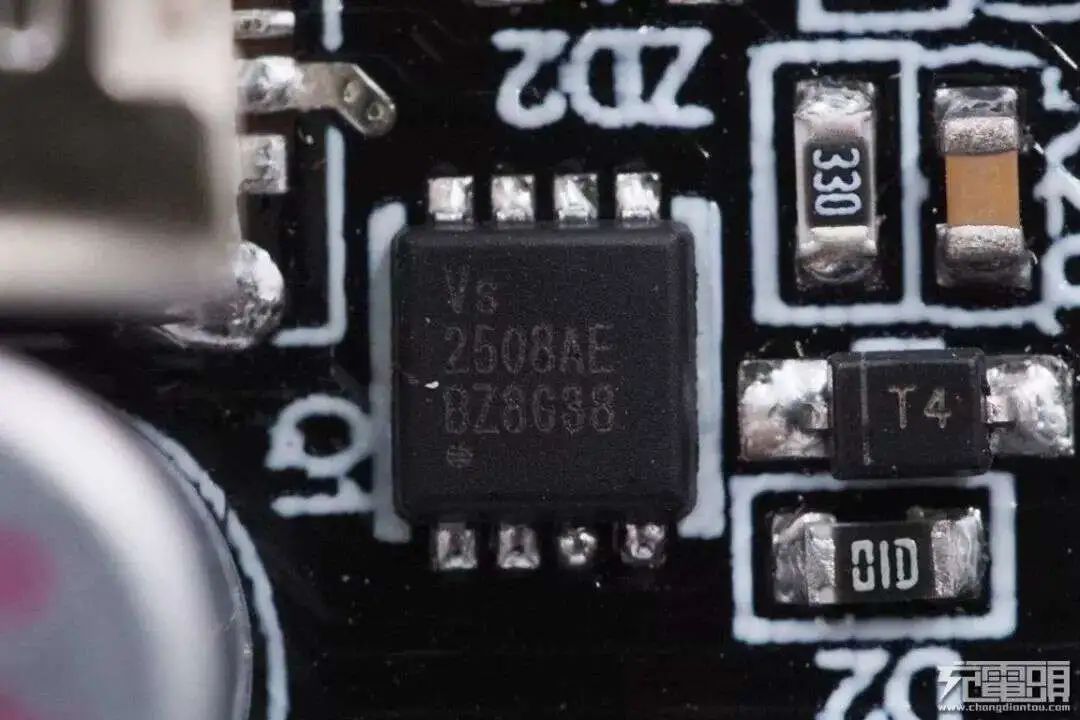

威兆VS2508AE常见放置于VBUS开关管位置，采用PDFN3333封装，耐压为20V的PMOS，导阻值为7.3mΩ。相关阅读：1、拆解报告：网易智造18W USB PD快充充电器2、拆解报告：公牛18W USB PD快充充电器VS2522AA2

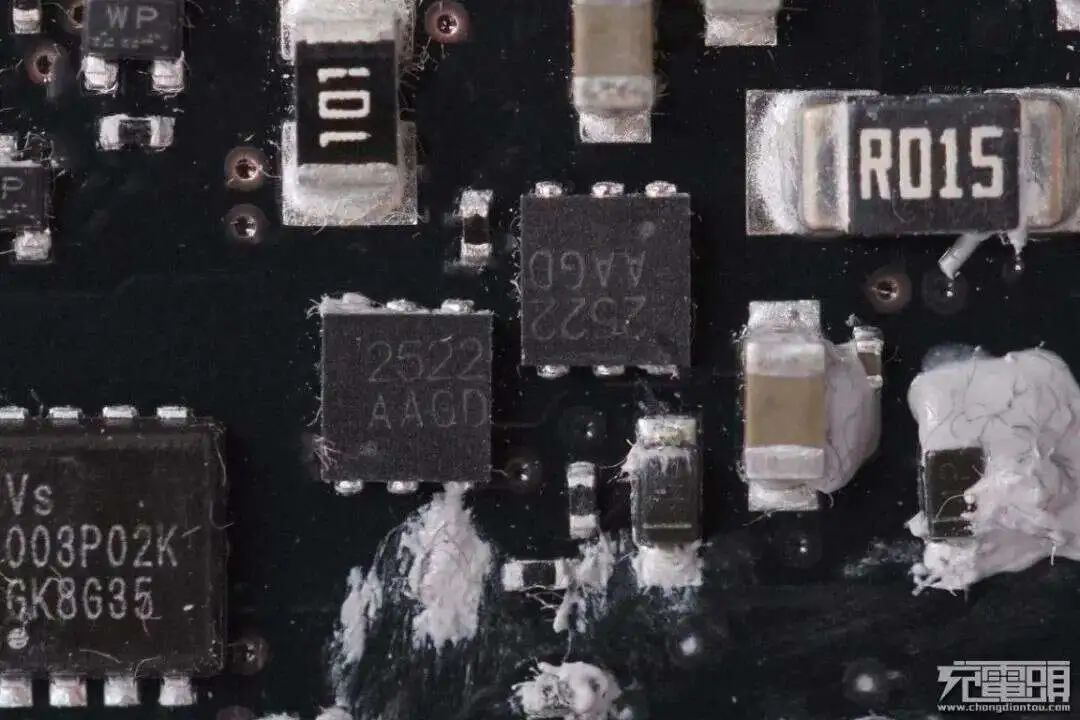

威兆VS2522AA2的是耐压为20V的PMOS管，21mΩ导阻，在实际应用中，使用两颗威兆VS2522AA2对向串联，可以防止电流倒灌。相关阅读：1、支持22.5W超级快充无线充电，华为P40手机保护壳深度拆解VS3506AE

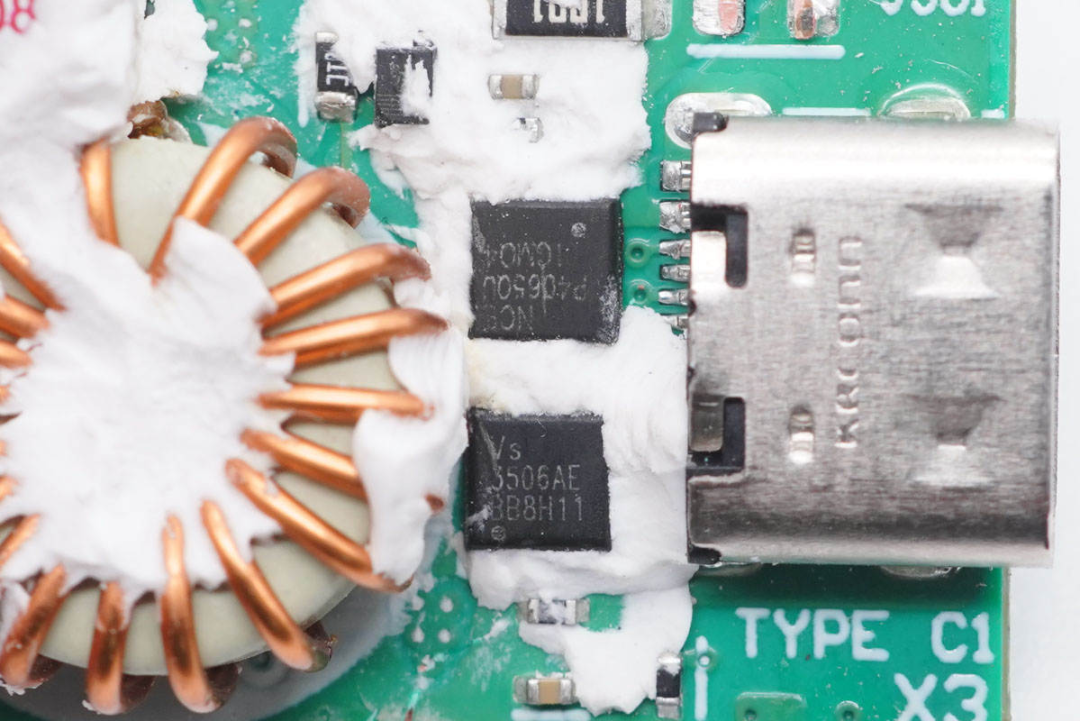

威兆VS3506AE用于输出VBUS开关管，采用PDFN3333封装，6mΩ导阻，耐压30V的PMOS。相关阅读：1、拆解报告：RAVPower 45W GaNFast PD充电器RP-PC1042、华为40W超级快充立式无线充电器首发拆解3、拆解报告：联想YOGA 130W双C口氮化镓快充充电器YG130GL4、拆解报告：安克迷你30W氮化镓安芯充ProVS3508AE

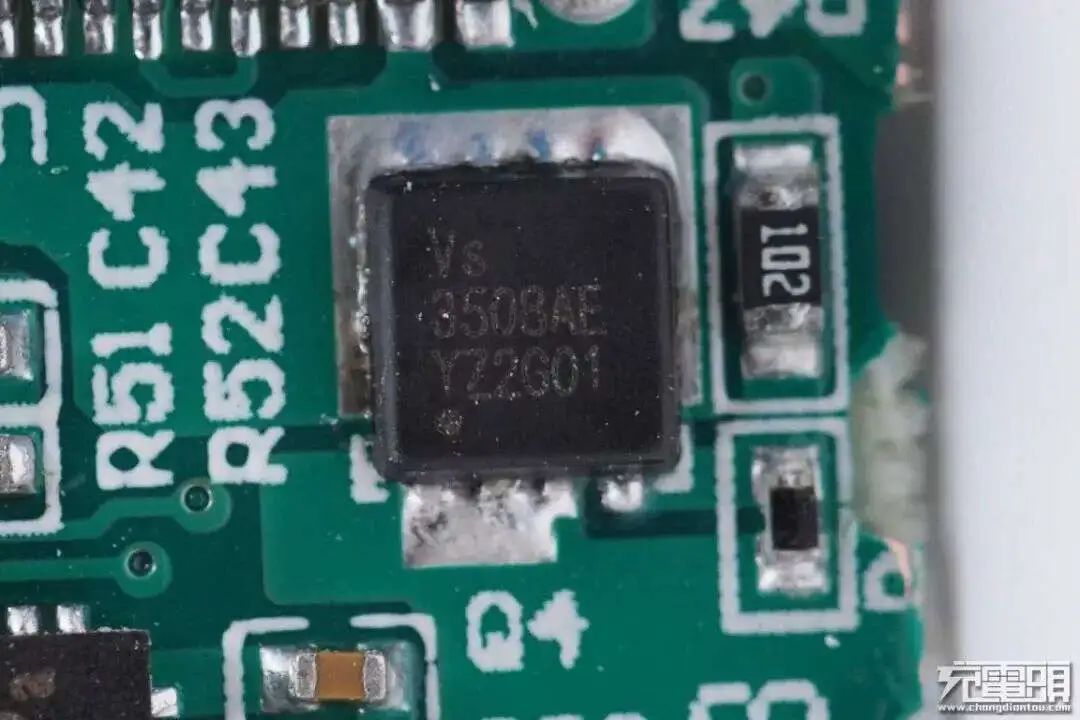

威兆VS3508AE常用于USB-C接口输出的VBUS开关，采用PDFN3333封装，8.5mΩ导阻，耐压30V的PMOS。相关阅读：1、充电一个就够：紫米APB01双模智能充电器、充电宝拆解2、这个30W小充电器支持USB PD和QC：SIMPTUNE 适配器拆解3、全网首拆：小米6口USB充电器60W快充版（CDQ06ZM）开箱拆解4、llano绿巨能45W单口USBPD充电器拆解5、XinSPower新斯宝三口USBPD充电器P301拆解6、拆解报告：Benks邦克仕18W USB PD充电器7、拆解报告：第一卫30W USB PD快充充电器（1A1C）8、拆解报告：L-CUBIC酷比客30W USB PD充电器9、拆解报告：JDB劲电宝 45W 1C4A USB PD快充充电器10、拆解报告：AKAVO爱否开物1A1C 65W PD快充充电器RWD065D11、拆解报告：南孚Aircharge 65W PD快充充电器NFTAC20312、拆解报告：爱否开物18W USB PD快充充电器HKL-USB5313、拆解报告：iWALK 100W PD双向快充移动电源26800mAh14、拆解报告：WIZ唯智生活18W USB PD快充充电器15、支持小米疾速闪充：紫米65W 2A1C新品拆解16、拆解报告：SATECHI 100W 2C1A氮化镓快充充电器17、拆解报告：ELECOM宜丽客45W PD快充充电器18、拆解报告：飞凡电子30W 1A1C快充充电器19、拆解报告：德国hama. 33W QC4+充电器20、拆解报告：OTTERBOX 27W PD快充充电器21、拆解报告：ALOGIC 18W 1A1C多设备无线充电站VS3508AS

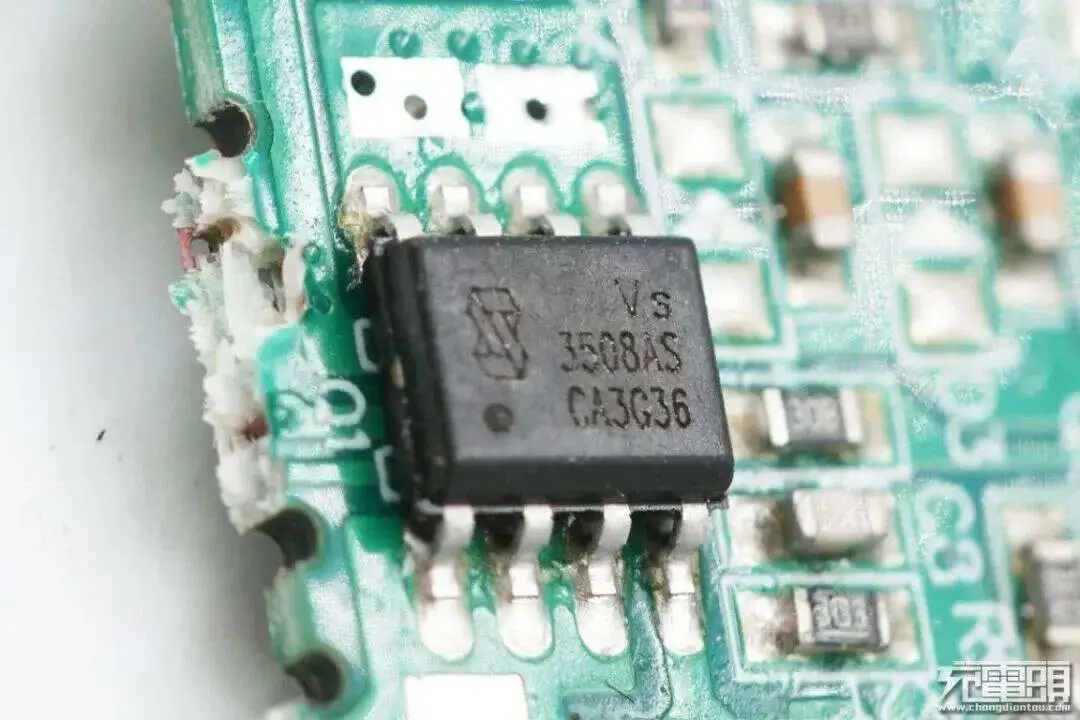

威兆VS3508AS用于输出VBUS开关管和输出电流采样电阻，P-MOS，耐压30V，使用5V逻辑电平控制，SOP8封装规格。相关阅读：1、拆解报告：美富达100W USB PD桌面快充充电器VS3509AE

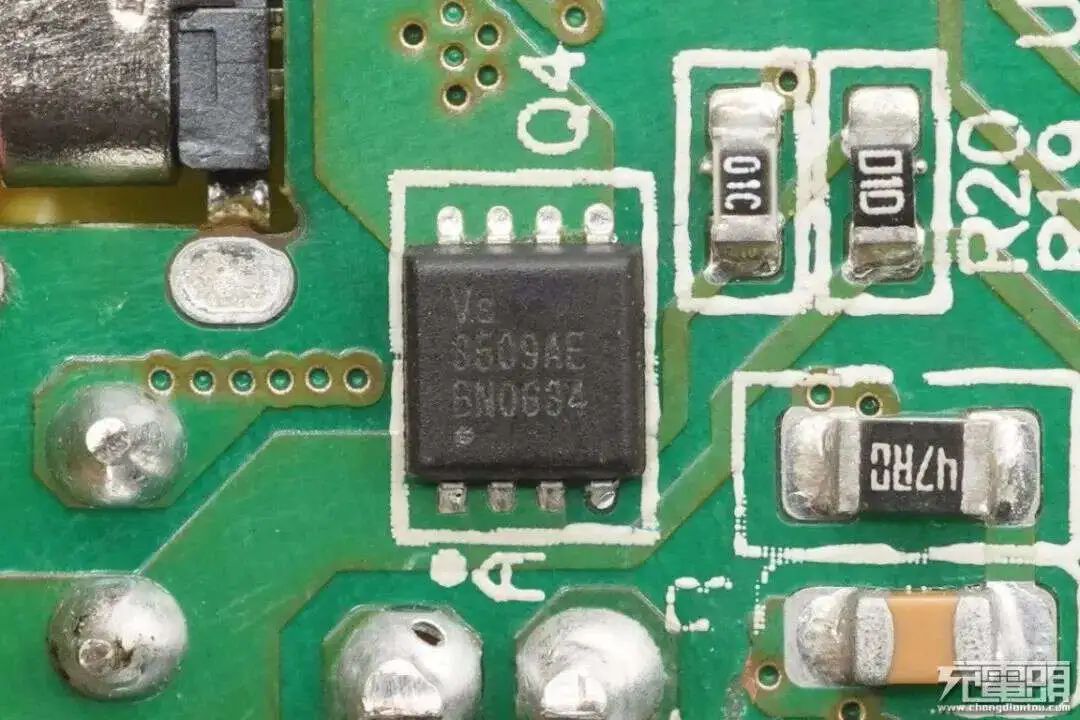

威兆VS3509AE用途是输出VBUS开关，PMOS，耐压30V，8mΩ导阻，采用PDFN3333封装。相关阅读：1、拆解报告：小小黑科技20W USB PD快充充电器VS3510AE

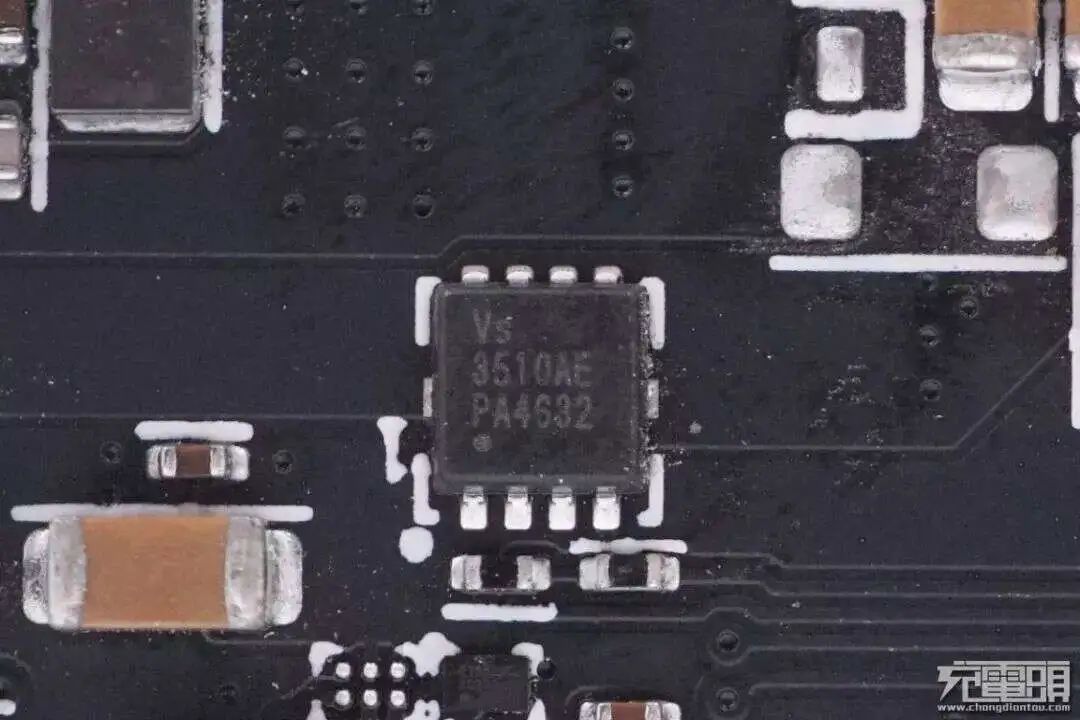

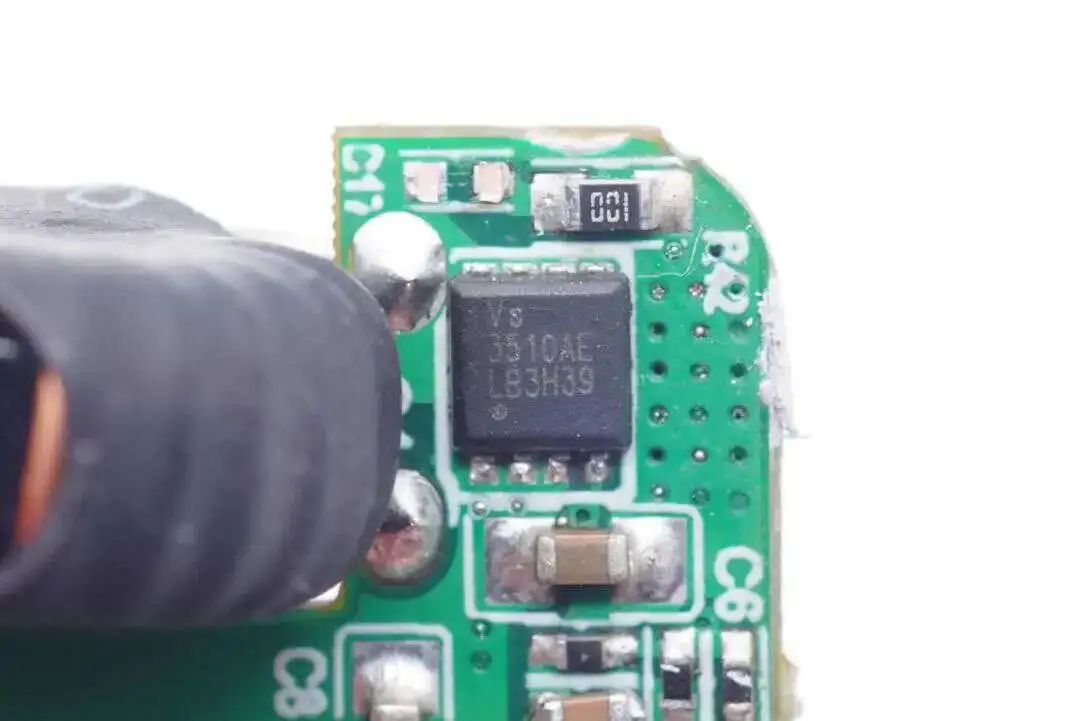

威兆VS3510AE用于输入保护，PMOS，耐压30V，导阻10mΩ，采用PDFN3333封装。相关阅读：1、拆解报告：小米30W立式风冷无线充电器2、拆解报告：图拉斯30W 1A1C USB PD快充充电器3、拆解报告：MI小米80W帆船风冷无线充MDY-13-ED4、拆解报告：belkin贝尔金MFM认证二合一无线充20W5、拆解报告：MI小米100W帆船风冷无线充MDY-13-EL6、拆解报告：iQOO 50W无线闪充立式充电器CH2177VS3518AE

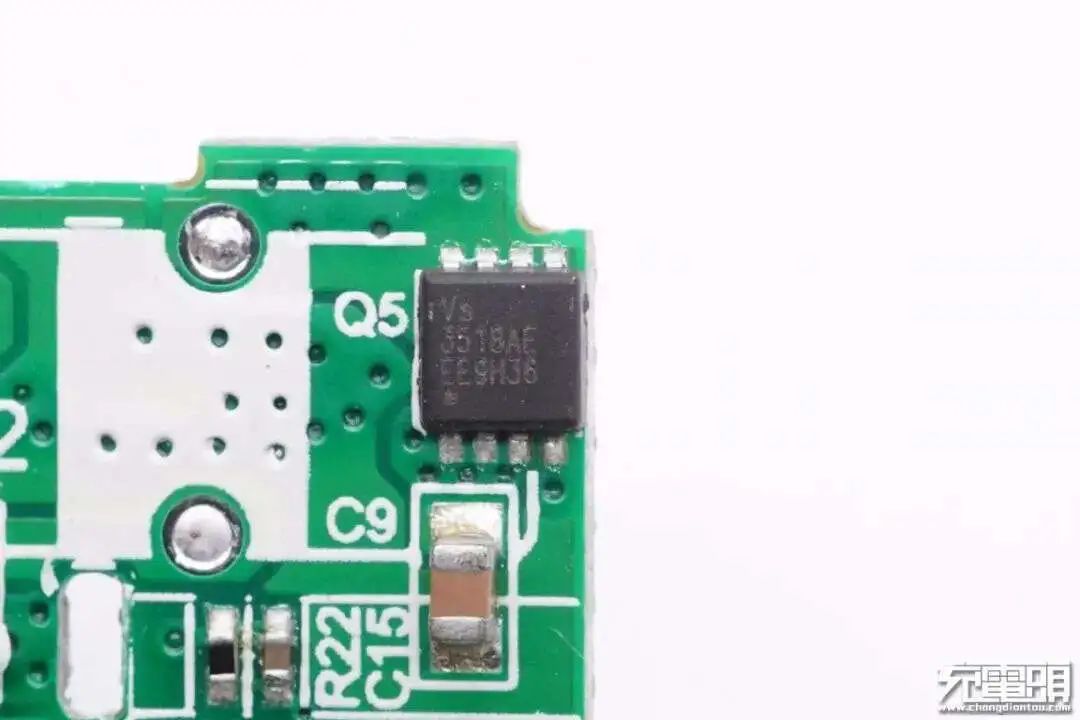

威兆VS3518AE为USB-C口输出的VBUS开关，采用PDFN3333封装规格，耐压30V的PMOS，导阻15mΩ。相关阅读：1、拆解报告：Mcdodo麦多多47W 1A1C迷你氮化镓充电器VS3522AA

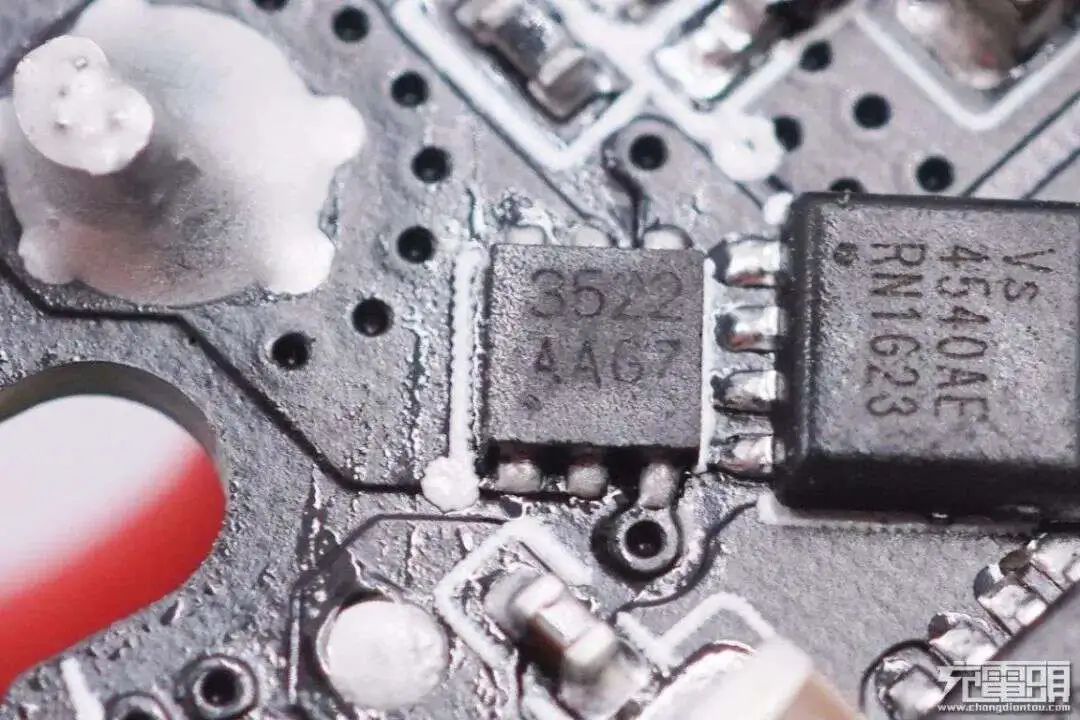

威兆 VS3522AA PMOS，耐压30V，使用5V逻辑电平控制，采用DFN2x2x0.75-6L封装规格，常用于DC插孔输入切换。相关阅读：1、拆解报告：HUAWEI华为27W超级快充无线车充VS3522AE

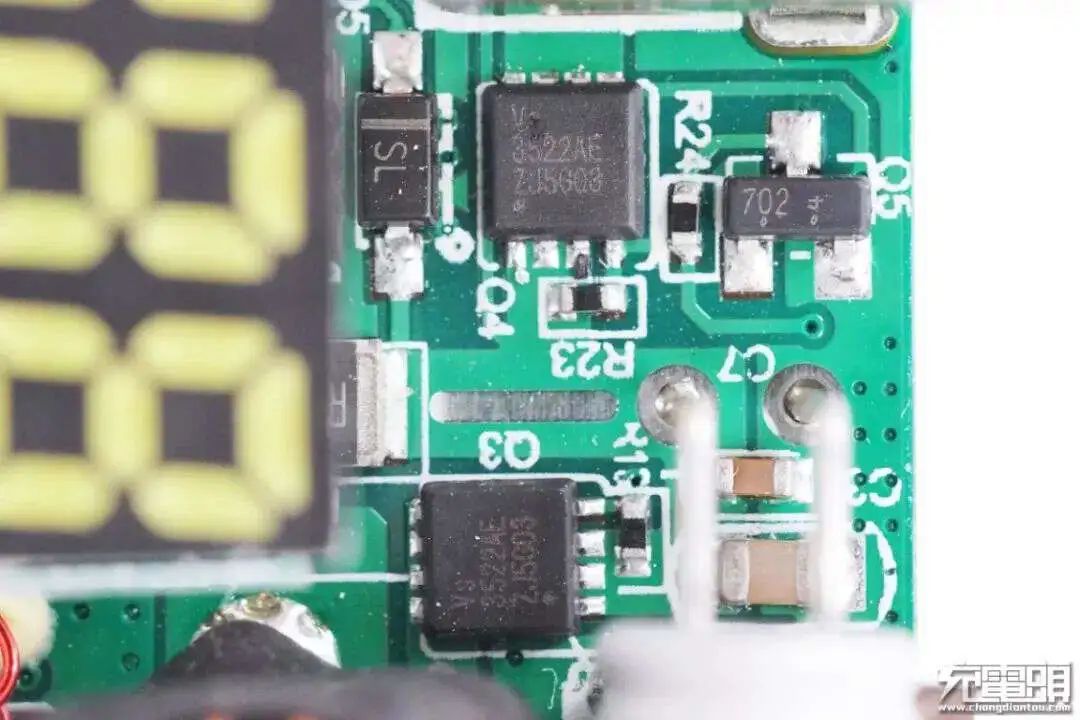

威兆VS3522AE常用于输出开关管，PMOS，耐压30V，使用5V逻辑电平控制，导阻为22mΩ，采用PDFN3333封装规格。相关阅读：1、拆解报告：cheero 10000mAh 18W快充移动电源VS3610AE

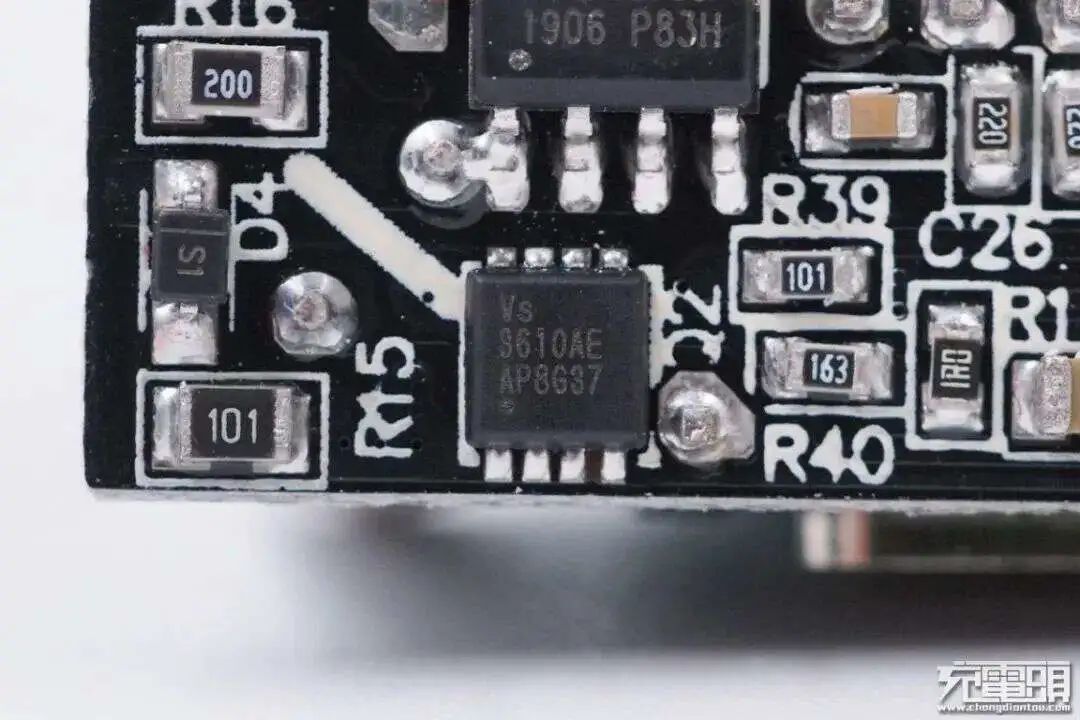

威兆VS3610AE为VBUS开关管，NMOS，耐压30V，PDFN3333封装，使用5V逻辑电平控制，用于为USB-C口输出同步整流降压。相关阅读：1、拆解报告：小米10 Pro原装65W快充充电器2、拆解报告：JIWU苏宁极物18W USB PD快充充电器3、拆解报告：绿联65W氮化镓USB PD快充充电器4、插线板一哥最新65WPD快充插座拆解5、联想手机65W快充拆解：双口、双核、双快充6、拆解报告：BULL公牛65W 2A1C氮化镓充电器GNV-AU165N7、拆解报告：奥海科技45W迷你氮化镓快充充电器8、中国厂商刷新30Ｗ快充体积纪录，有多小呢？拆解给你看9、拆解报告：小米11 Pro/Ultra标配67W快充充电器10、拆解报告：邦克仕20W PD快充充电器11、拆解报告：Aohi Magcube 65W PD快充氮化镓充电器AOC-C00412、仅19mm薄，努比亚小黄人65W双口氮化镓快充拆解13、拆解报告：贝尔金25W PD快充充电器14、视频拆解：小米80W帆船风冷无线充15、拆解报告：BULL公牛65W 2A1C快充插线板16、冲击功率密度极限，AOHi100W双USB-C口氮化镓快充拆解17、小米67W小布丁氮化镓快充拆解，刷新功率密度新高度18、专为苹果iPhone13设计，航嘉迷你30W安全快充拆解19、拆解报告：mophie 45W双C口快充充电器20、拆解报告：努比亚65W 2C1A氘锋氮化镓充电器21、拆解报告：邦克仕45W双USB-C口快充充电器VS3618AE

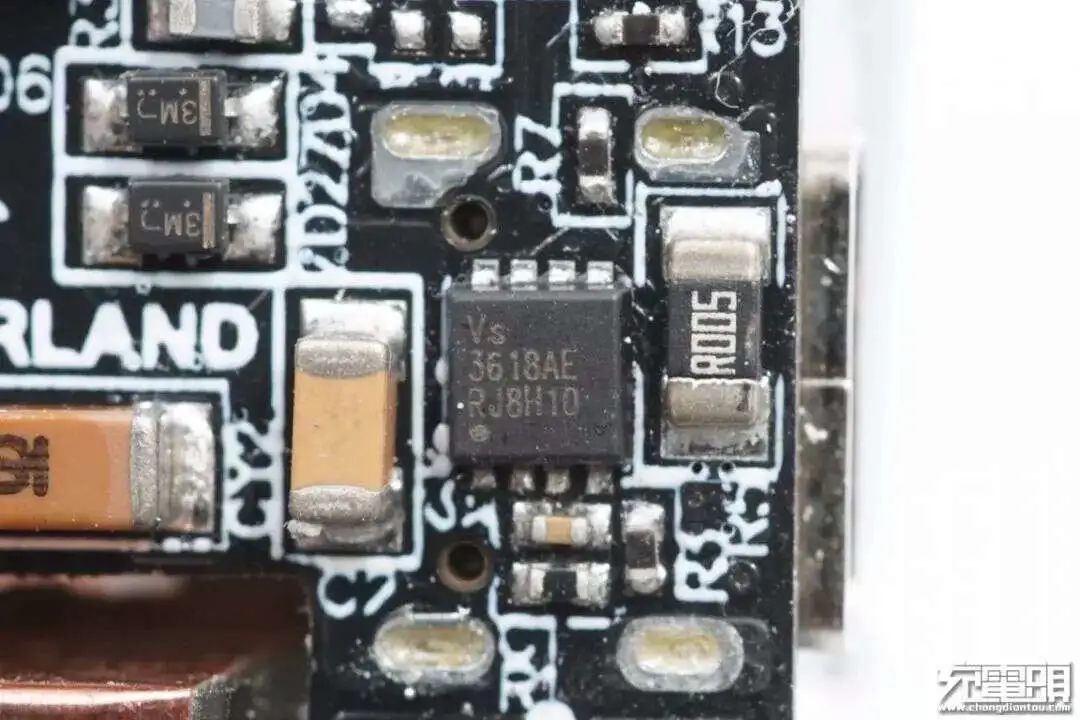

威兆VS3618AE为 USB-C口输出VBUS开关，NMOS，耐压30V，导阻6mΩ，使用5V逻辑电平控制，采用PDFN3333封装规格。相关阅读：1、拆解报告：HUAWEI华为27W超级快充无线车充2、129元值不值得买？坚果饼式无线充电座开箱拆解3、拆解报告：紫米10000mAh USB PD快充移动电源4、拆解报告：小米无线充电宝10000mAh5、拆解报告：小米无线车充（WCJ02ZM）6、深度拆解：紫米首款MFi认证无线充移动电源7、拆解报告：小米65W USB PD快充充电器8、拆解报告：iWALK 100W PD双向快充移动电源26800mAh9、华为40W超级快充立式无线充电器首发拆解10、拆解报告：OPPO 40W AirVOOC无线闪充充电器11、魅族27W无线超充板深度拆解！12、拆解报告：CHOETECH迪奥科26800mAh 100W USB PD快充移动电源13、倍思65W1A1C快充车充拆解，内置全新国产方案14、倍思45W 1A1C快充车充拆解：内置全套中国芯15、全球首款笔电大厂65W氮化镓快充拆解16、拆解报告：努比亚1A1C 45W氘锋氮化镓快速充电器17、拆解一款99元手机大厂65Ｗ氮化镓快充！18、支持小米疾速闪充：紫米65W 2A1C新品拆解19、拆解报告：nubia努比亚22.5W方糖快充充电器20、拆解报告：TOPELY鼎力65W 2C1A氮化镓充电器带插座21、拆解报告：联想YOGA 65W双C口氮化镓充电器22、拆解报告：nubia努比亚120W 2C1A三口氮化镓快充充电器23、拆解报告：MEIZU魅族40W立式无线充电器WP0324、拆解报告：努比亚30W氮化镓快充充电器PA021325、拆解报告：KOSUN科讯迷你33W快充氮化镓充电器62100426、拆解报告：古石科技迷你30W氮化镓快充充电器27、拆解报告：iQOO 50W无线闪充立式充电器CH217728、拆解报告：古石科技30W PD快充氮化镓充电器29、拆解报告：黑鲨迷你30W氮化镓充电器（中国航天版）30、拆解报告：绿联69W 2C1A快充车充31、拆解报告：安克30W氮化镓快充充电器32、拆解报告：小米33W 1A1C快充魔方转换器ProVS3618AP

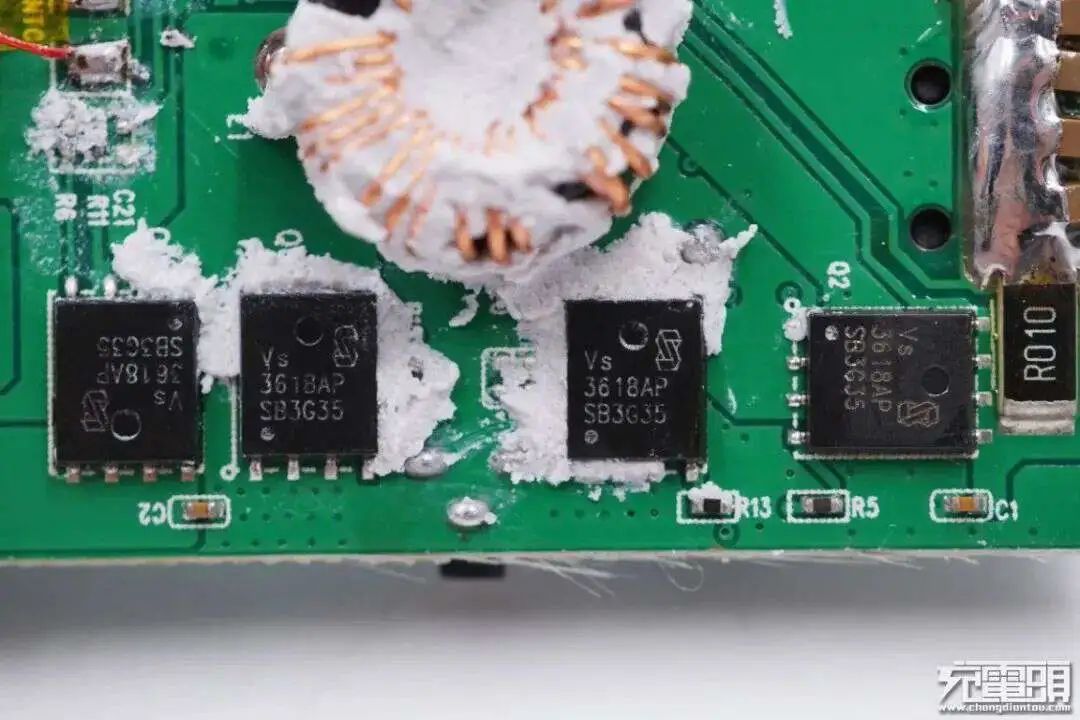

威兆半导体的VS3618AP MOS管，NMOS，耐压30V，导阻5.4mΩ，使用5V逻辑电平控制，常用于产品中的同步升降压。相关阅读：1、拆解报告：HENGLISAM 45W PD双向快充移动电源10000mAhVS3618BE

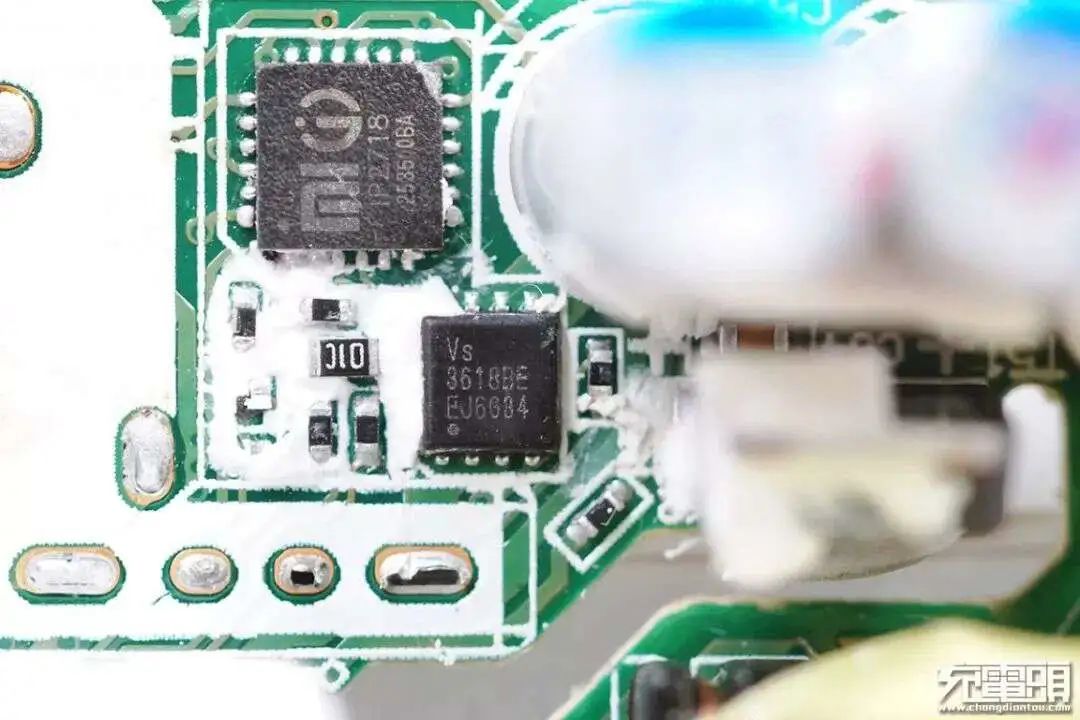

威兆半导体VS3618BE的MOS管耐压30V，NMOS，导阻5.2mΩ，PDNF3333封装，逻辑电压驱动，在产品中多用作VBUS开关。相关阅读：1、小米手机原装30W快充充电器拆解：内置英集芯定制芯片，支持USB PD2、魔改团队又增一员：小米33W PD快充拆解3、拆解报告：MI小米11原装55W氮化镓充电器MDY-12-EQ4、拆解报告：nubia努比亚20W PD快充充电器5、拆解报告：MOVE SPEED移速20W PD快充充电器6、拆解报告：aigo 20W PD快充充电器AU10207、拆解报告：Aohi迷你20W PD快充充电器AOC-C0028、拆解报告：华硕QC5认证65W PD快充充电器9、拆解报告：华硕ROG 65W PD快充充电器10、拆解报告：vivo X Fold原装80W双C口闪充氮化镓充电器11、拆解报告：mophie 30W PD快充充电器VS3622AE

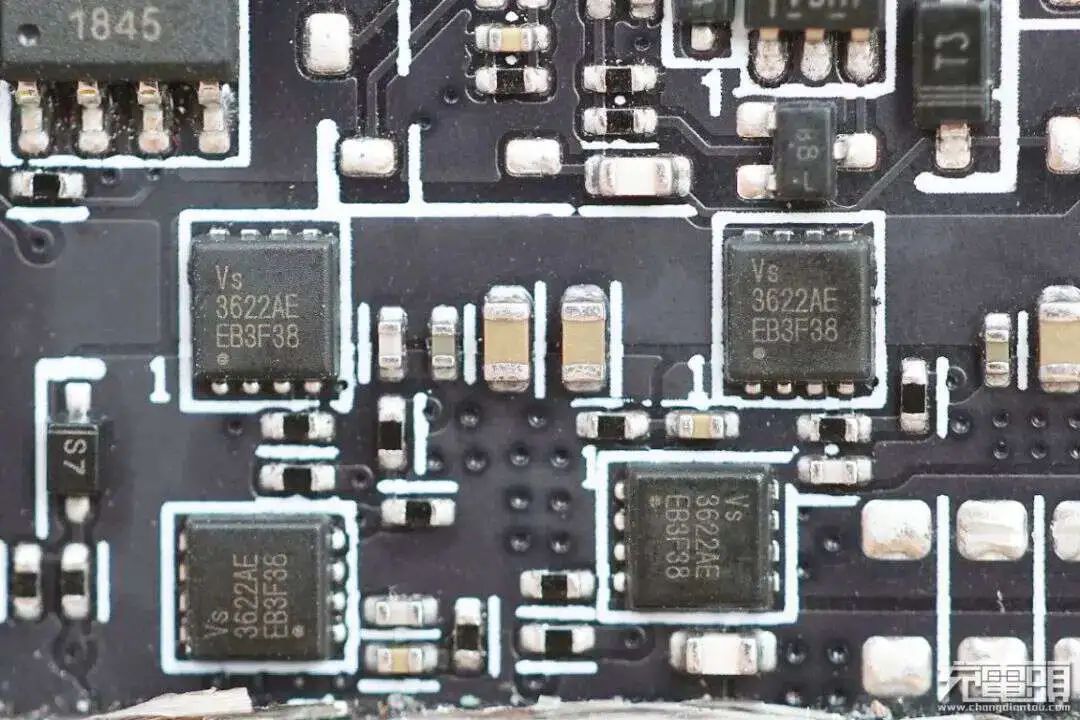

威兆VS3622AE使用5V逻辑电平驱动，NMOS，耐压30V，采用PDFN3333封装。四颗组成H桥，用来驱动无线充电线圈。相关阅读：1、VS3622AE2019年3月1日充电头网拆解报告：小米无线充电器（20W快充版）2、2020年5月15日充电头网拆解报告：一加8 Pro Warp闪充30W无线充电器3、2022年3月2日充电头网拆解报告：宜丽客45W氮化镓快充充电器4、2022年6月10日充电头网拆解报告：机乐堂35W双C口充电器VS3622DB

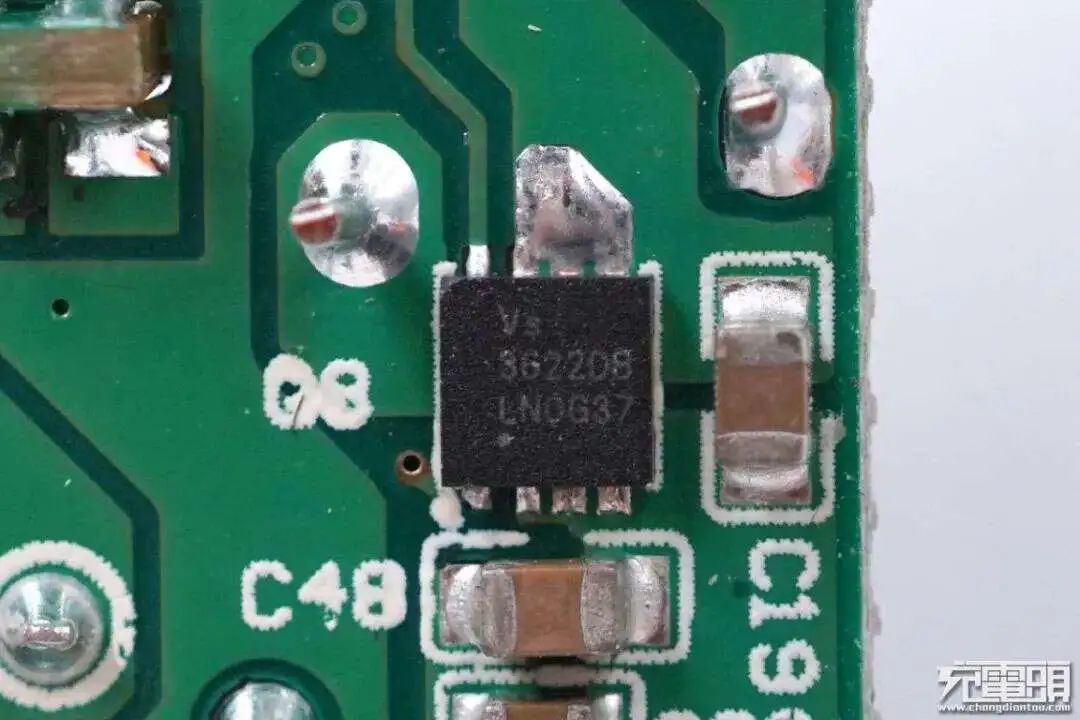

威兆半导体的双N MOS管，型号VS3622DB，耐压30V，由5V逻辑电平驱动，用于同步整流降压输出，双管集成性能提升。相关阅读：1、VS3622DB2020年4月28日充电头网拆解报告：aigo 2A1C 18W PD快充魔方插座（有线版）2、2020年5月4日充电头网拆解报告：aigo魔方转换器MN331PD（无线版）3、2020年8月10日充电头网插线板一哥最新65WPD快充插座拆解4、2021年10月31日充电头网拆解报告：BULL公牛65W 2A1C快充插线板VS3622DE

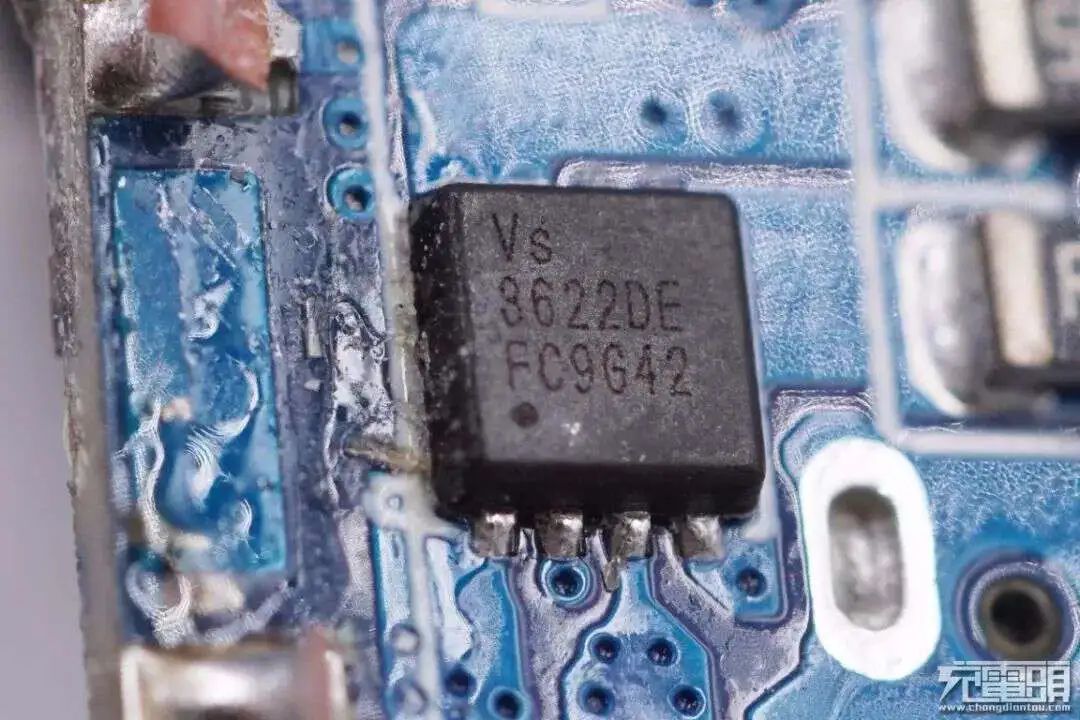

威兆VS3622DE 双NMOS管，耐压30V，导阻10mΩ，使用5V逻辑电平控制，用于两组线圈的切换，两路输出端口的独立保护。相关阅读：1、新型QC4+双口车充拆解：小到极致，支持30W快充2、拆解报告：MOMAX摩米士Q.Pad MAX元气MAX无线快充充电器（15W）3、拆解报告：ROCK洛克30W QC4+双口车载充电器SC-G034、拆解报告：拓峰QC4+双口快充车载充电器FQC245、拆解报告：飞利浦25W双USB-A口车载快充充电器6、拆解报告：MOMAX摩米士Q.LED MIRROR无线充电美妆镜台灯（QL3）7、拆解报告：倍思45W USB PD快充充电器（ 1A1C）8、拆解报告：MOMAX Q.MOUNT SMART²红外线感应无线车充支架（CM12）9、拆解报告：IDMIX POWER MIX 10000无线快充移动电源（X10S）10、苹果官方合作品牌：Native Union无线充电支架深度拆解11、拆解报告：AKAVO爱否开物1A1C 65W PD快充充电器RWD065D12、拆解报告：小达智能恒温无线充杯垫13、拆解报告：WIZ 96W USB PD快充超级充电站WIZ-PQ990114、拆解报告：耐尔金灵耀支架式无线充移动电源（NKA08）15、拆解报告：biaze毕亚兹2C1A 65W氮化镓充电器16、拆解报告：倍思18W 1A1C 数显快充充电器17、拆解报告：飞利浦2A1C 18W快充延长线插座18、首款手机品牌65W多口氮化镓快充拆解！19、拆解罗老师带货的65W网红氮化镓快充！20、拆解报告：摩米士65W 2C1A氮化镓快充充电器21、倍思45W 1A1C快充车充拆解：内置全套中国芯22、拆解首款太空硅灌胶工艺65Ｗ多口氮化镓快充23、拆解报告：倍思60W 2A1C USB PD快充充电器24、插线板一哥最新65WPD快充插座拆解25、专车专用媲美前装：沃尔沃车载无线充电器深度拆解26、拆解报告：UGREEN绿联18W 1A1C双口车充CD13027、拆解报告：JOYROOM机乐堂1A1C 20W快充迷你车充28、拆解报告：芯茂微65W 2C1A氮化镓快充充电器29、拆解报告：米物甄妙65W 2C1A氮化镓充电器ZPQ651CN-330、拆解报告：UGREEN绿联20W 1A1C双口车充CD13031、拆解报告：NEOQUICK 65W 2C1A三口快充充电器32、拆解报告：ZENDURE征拓65W 2C1A氮化镓充电器Pro版33、拆解报告：WEOFUN唯沃丰65W 2C1A氮化镓快充充电器34、拆解报告：欧派奇65W 2C1A超级硅快充充电器HN251A35、拆解报告：绿巨能65W三口氮化镓快充充电器36、拆解报告：ZTE中兴65W三口氮化镓充电器37、拆解报告：FLYLEAD 45W 3A1C快充车充38、拆解报告：Gosund 65W 2C1A Wi-Fi智能排插CP5Pro39、拆解报告：绿联100W智充魔盒Pro（3C1A）氮化镓插座VS3622DS

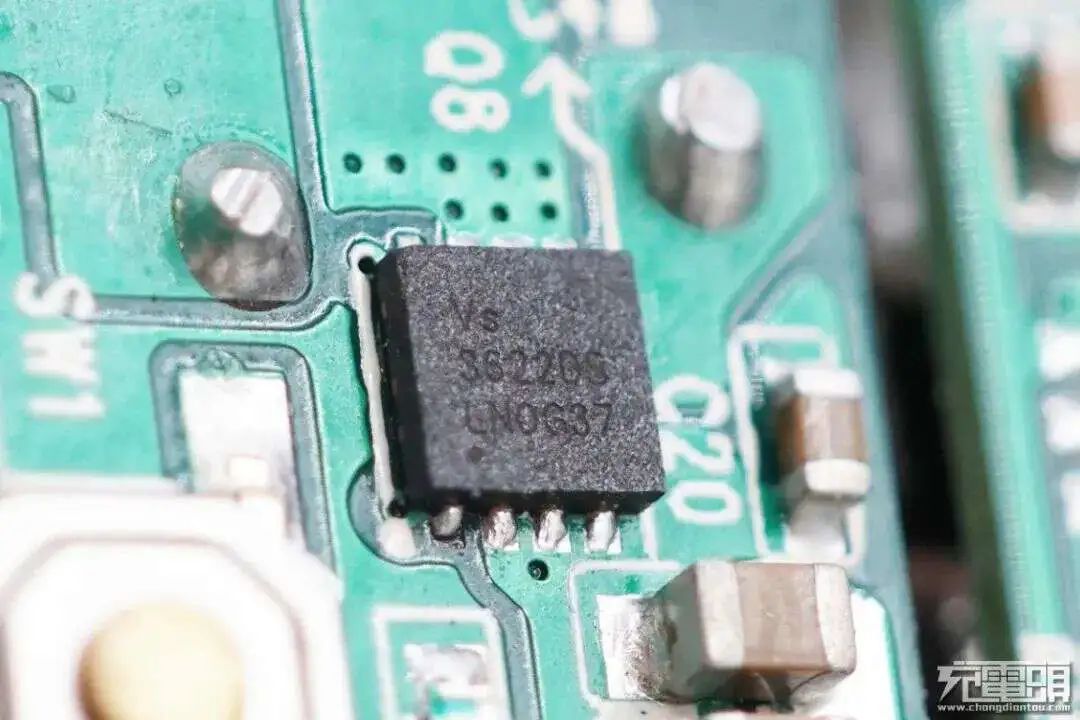

威兆VS3622DS耐压30V，NMOS，使用5V逻辑电平控制，采用SOP8封装规格，常作为USB-A2口的输出VBUS开关出现。相关阅读：1、拆解报告：飞利浦2A1C 18W快充延长线插座VS3622DP2

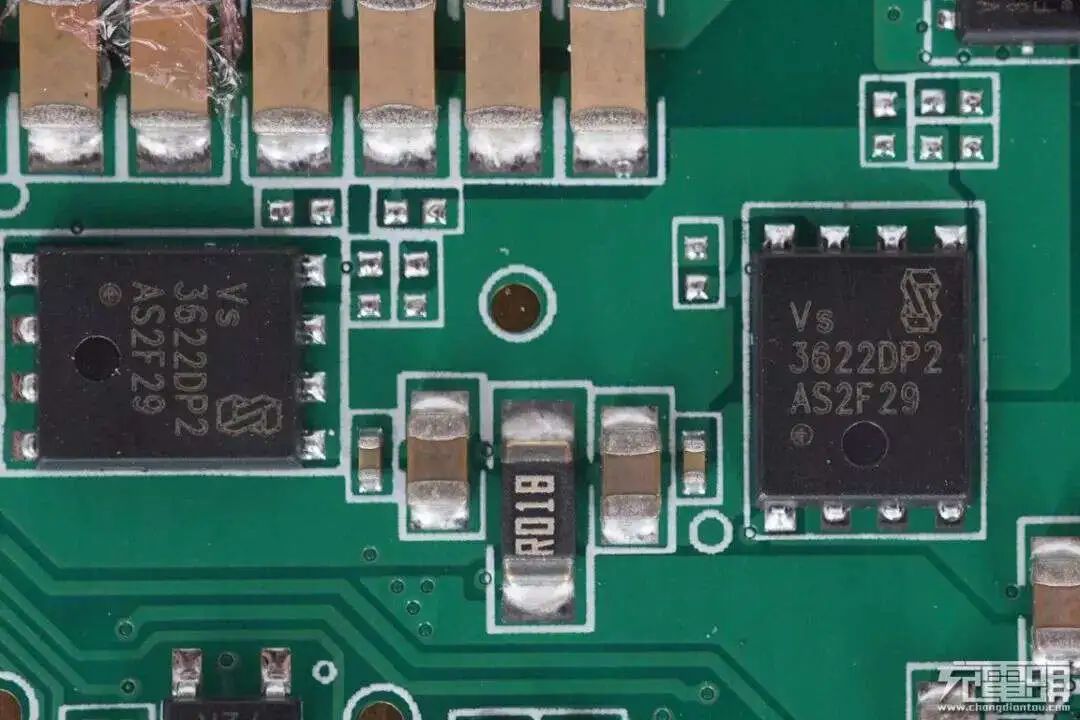

威兆 VS3622DP2 双NMOS管，用于无线充电线圈驱动。使用逻辑电压驱动，更好适配无线充电主控。内置双MOS，使用两颗即可组成完整全桥。相关阅读：1、苹果官方推荐：mophie无线充电板深度拆解2、苹果官方合作品牌：Native Union无线充电支架深度拆解3、苹果官网推荐：mophie双无线充电板深度拆解4、拆解报告：mophie三合一无线充电板（布艺款）5、拆解报告：安克65W 2C1A二合一氮化镓超极充VS3640AE

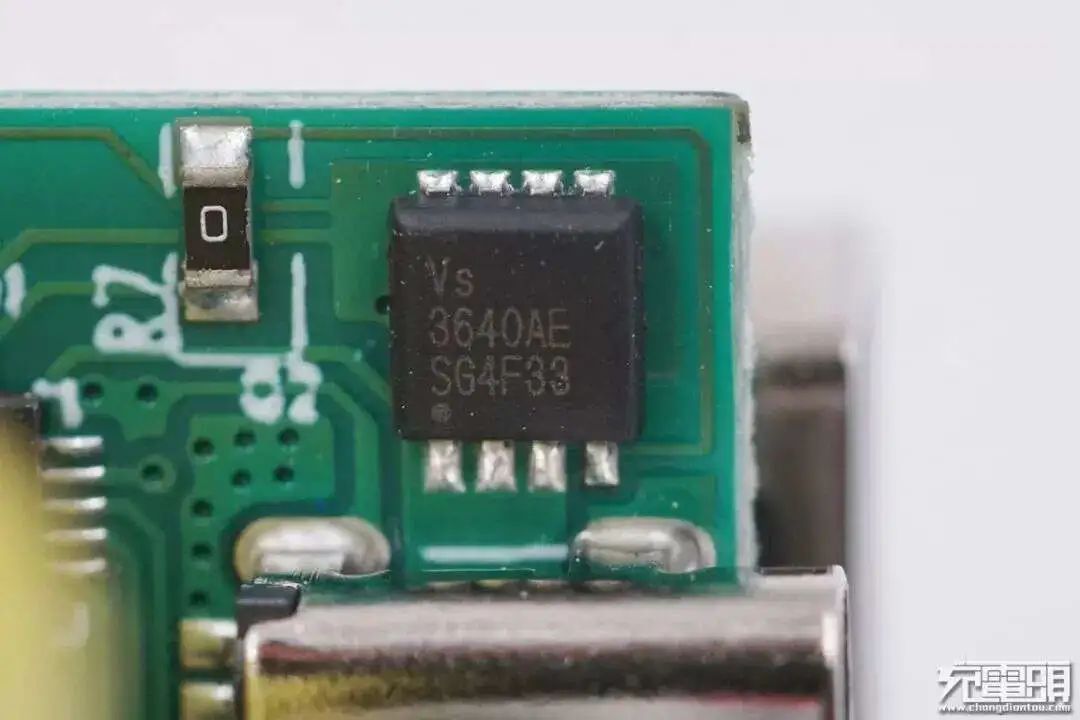

威兆VS3640AE常用于输出VBUS开关，NMOS，使用5V逻辑电平驱动，耐压30V，导阻为13.5mΩ，使用PDFN3333封装。相关阅读：1、拆解报告：MOMAX摩米士18W 1A1C USB PD快充充电器2、拆解报告：古石科技25W PD快充充电器VS3640DS

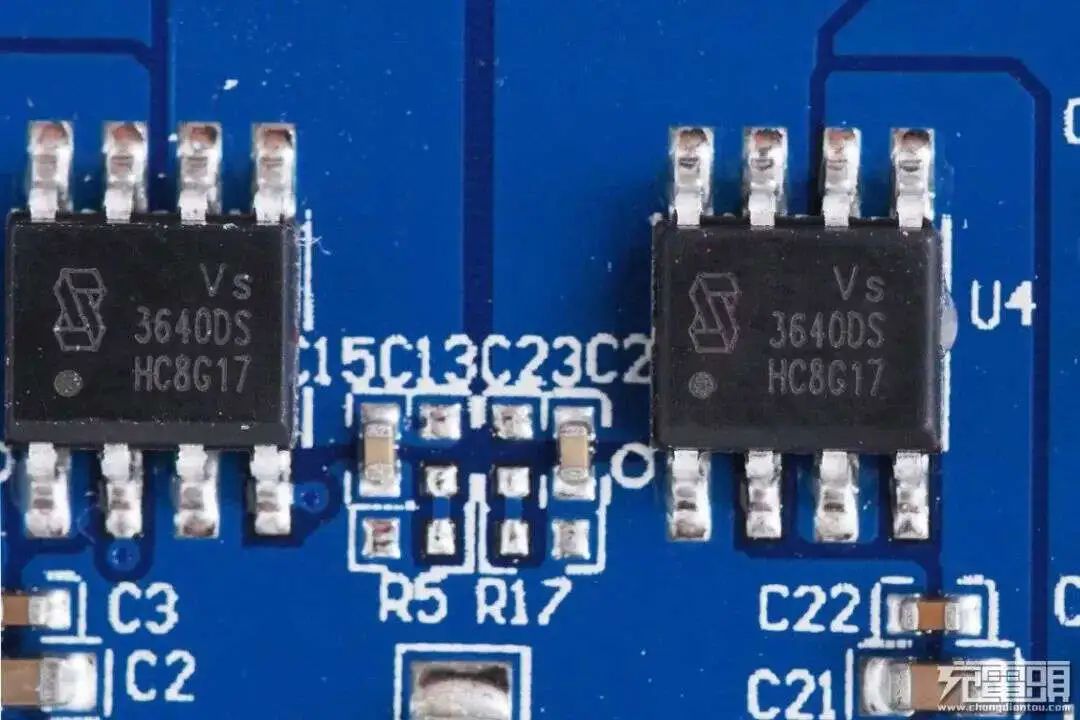

威兆 VS3640DS 双NMOS管，使用5V逻辑电平控制，耐压30V，使用SOP封装规格。两颗可组成H桥驱动线圈，用于控制两侧无线充电部分供电。相关阅读：1、拆解报告：Royal HY36-1 USB PD充电器2、拆解报告：ROFI摩可G-Power Final终结者三合一无线充电宝3、拆解报告：IKEA宜家LIVBOJ 5W无线充电器4、全网首拆：mophie无线充+充电宝+充电器三合一5、苹果官方推荐：mophie无线充电板深度拆解6、苹果官网推荐：mophie双无线充电板深度拆解7、苹果官方推荐：mophie三合一无线充电板深度拆解8、拆解报告：石墨烯无线充电器9、拆解报告：mophie三合一无线充电板（布艺款）10、拆解报告：deli得力三合一无线充电插座VS3698AE

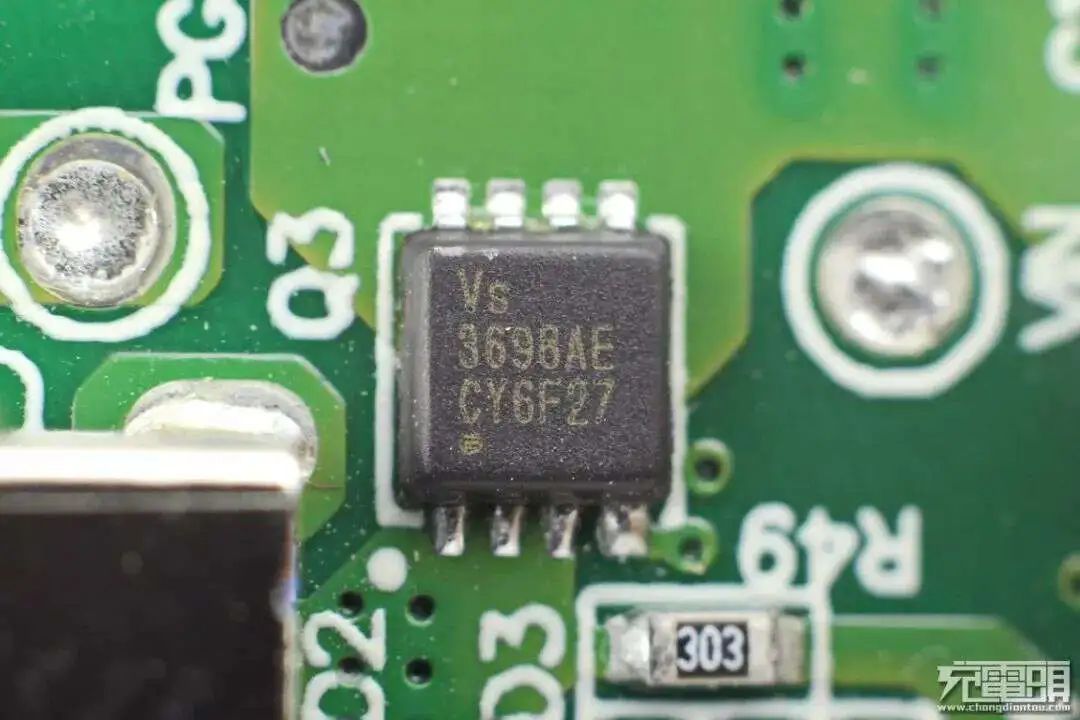

威兆VS3698AE常用于输出VBUS开关，NMOS，耐压30V，导阻3mΩ，采用PDFN3333封装规格，用于两路端口输出功率分配。相关阅读：1、拆解报告：VIVO 33W FlashCharge2.0闪充车充CH20532、内置氮化镓芯片，体积小巧功率大，小米120WUSB-C快充拆解3、挑战百瓦快充体积极限，iQOO120W氮化镓闪充拆解4、拆解报告：Aohi 120W 2A2C四口氮化镓桌面充5、拆解报告：黑鲨120W星流GaN快充（中国航天版）6、拆解报告：绿联65W 2C1A氮化镓充电器7、拆解报告：红米Note12 探索版原装210W氮化镓充电器VS4020AP

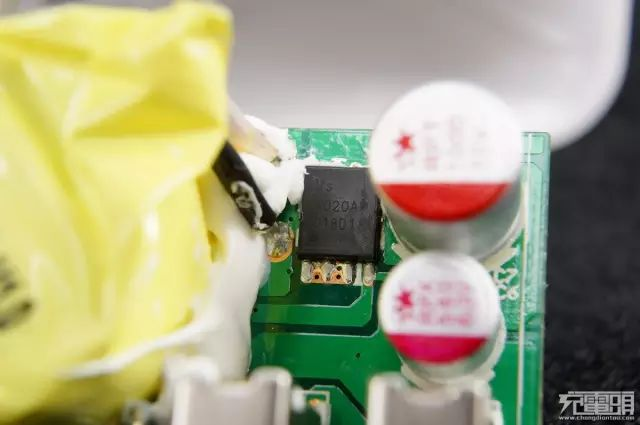

威兆半导体 VS4020AP MOS管，耐压40V，导阻4mΩ，采用PDFN5X6封装规格，漏极电流 ID在25摄氏度条件下的最大值是60A。相关阅读：1、魅族双口旅行充电器MU01详细拆解及用料解析VS4435AS

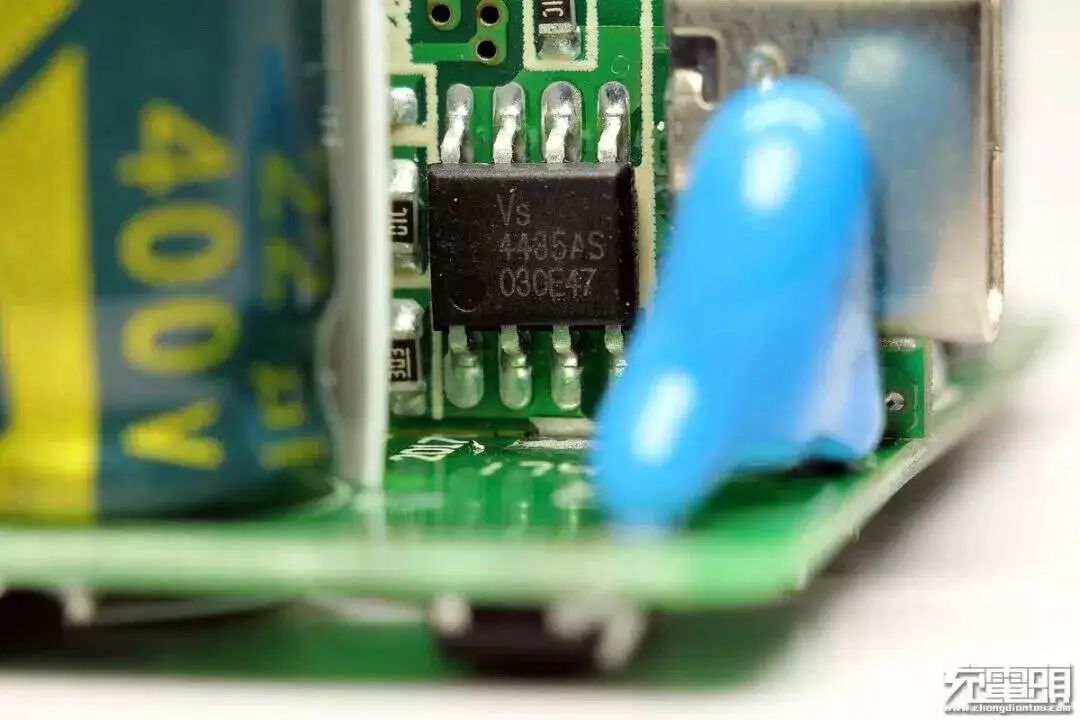

威兆VS4435AS采用SOP8封装规格，在在25摄氏度条件下，耐压值为30V，导阻为18mΩ，常用于PD输出开关控制。相关阅读：1、llano绿巨能29W单口USBPD充电器拆解VS4604AP

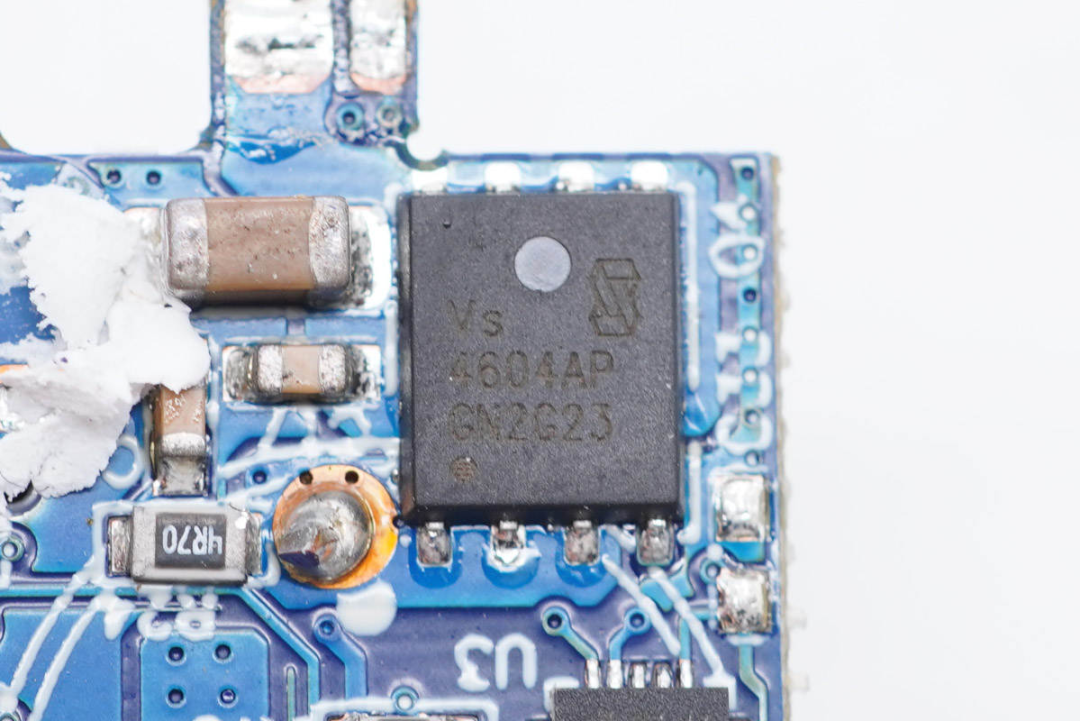

威兆VS4604AP使用5V逻辑电平控制，耐压40V的NMOS管，导阻为2.7mΩ，采用PDFN5X6封装。相关阅读：1、拆解报告：nubia努比亚120W 2C1A三口氮化镓快充充电器VS4540AE

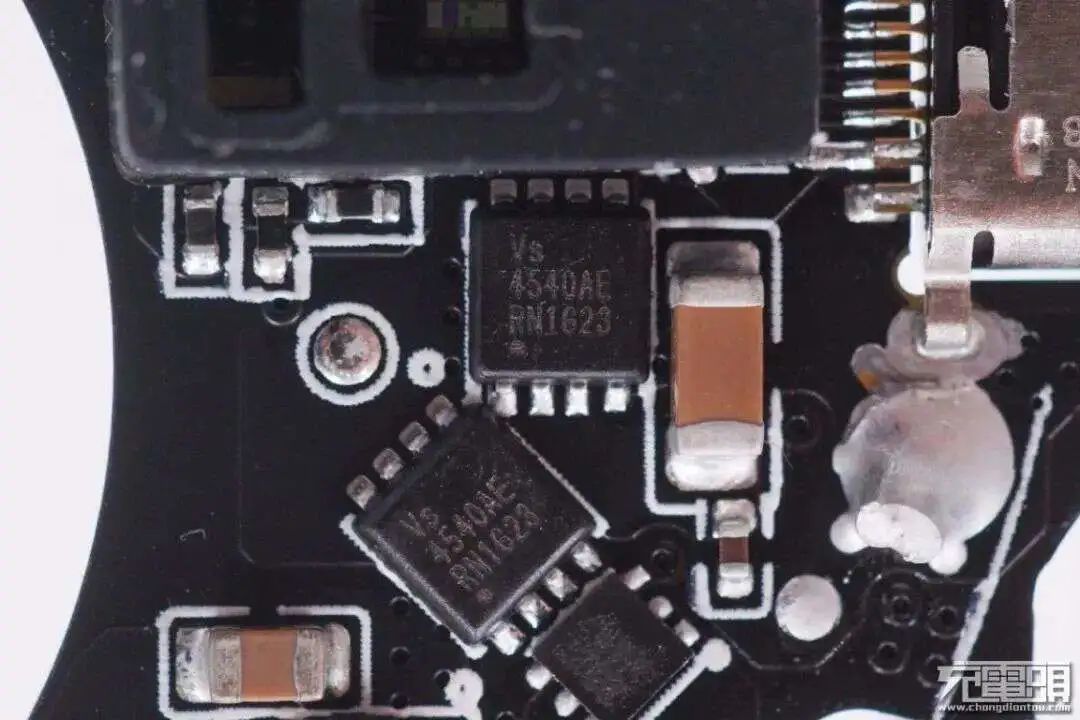

威兆VS4540AE常用于输入切换MOS管，耐压40V的PMOS，导阻为65mΩ，采用MOS管中常见的PDFN3333封装方式。相关阅读：1、拆解报告：HUAWEI华为27W超级快充无线车充VSA007N02KD

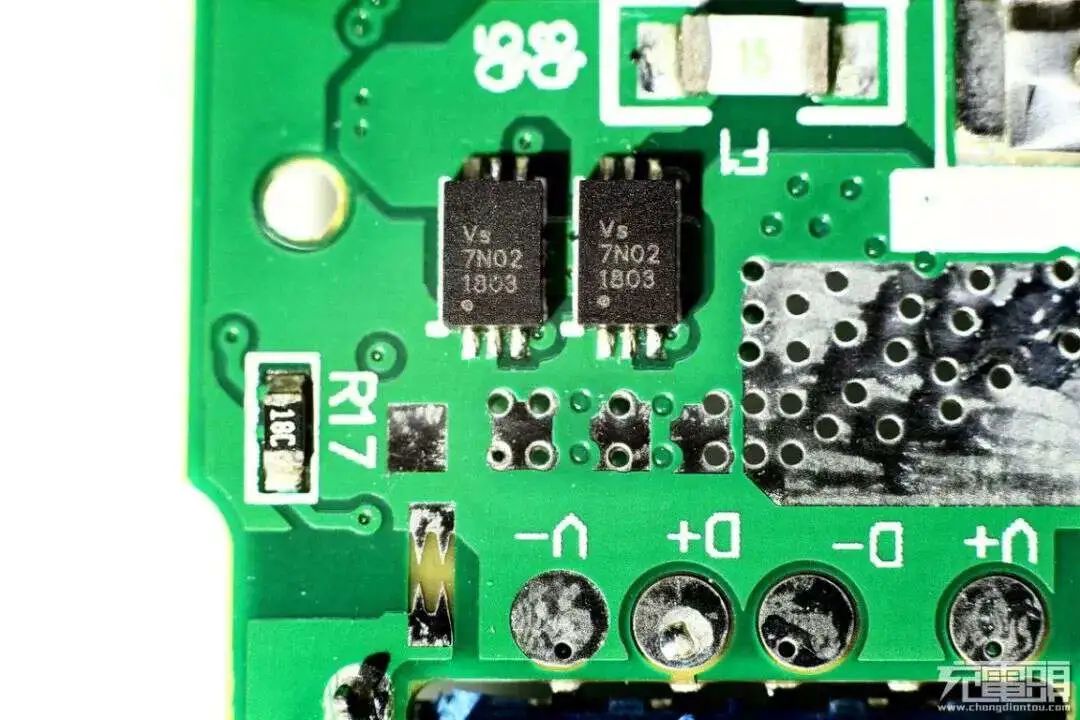

上图为威兆VSA007N02KD的两颗MOS管搭配使用，可以与DW01组成锂电保护，为产品提供更安全的运行环境。相关阅读：1、拆解报告：公牛移动电源（快充版）10000mAhVSE003P02KS

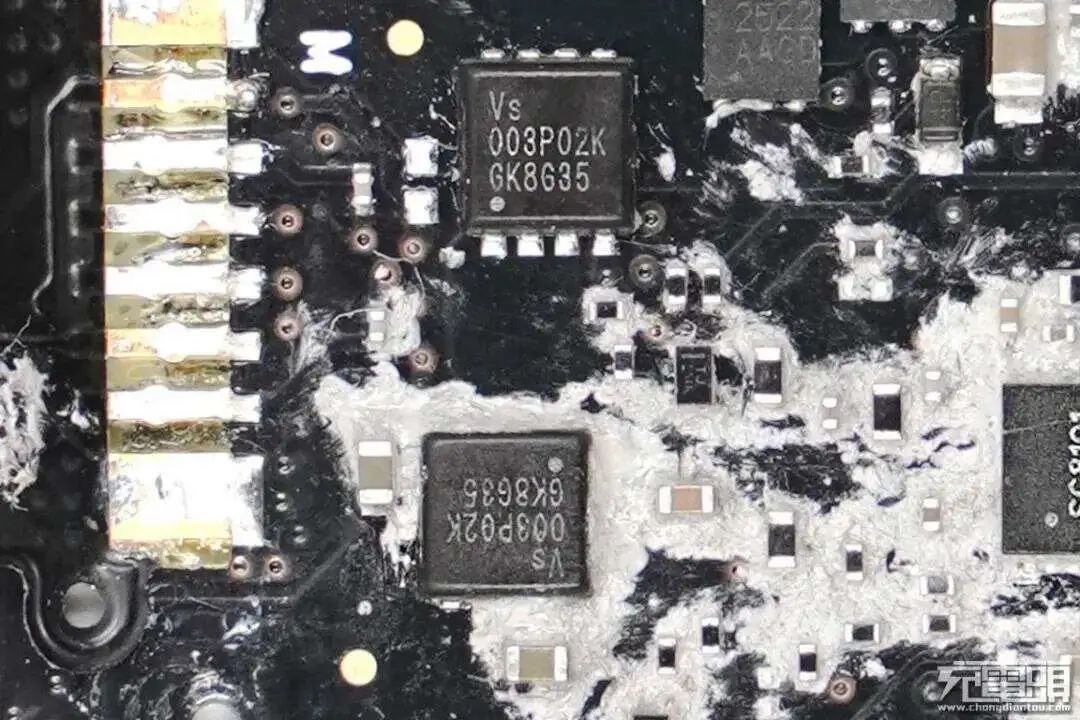

威兆VSE003P02KS采用PDFN3333封装方式，耐压值为20V，导阻为5.8mΩ，PMOS，两颗搭配使用在输入接口处对向串联，可以用于防止电流倒灌。相关阅读：1、支持22.5W超级快充无线充电，华为P40手机保护壳深度拆解VSE007N04MS-G

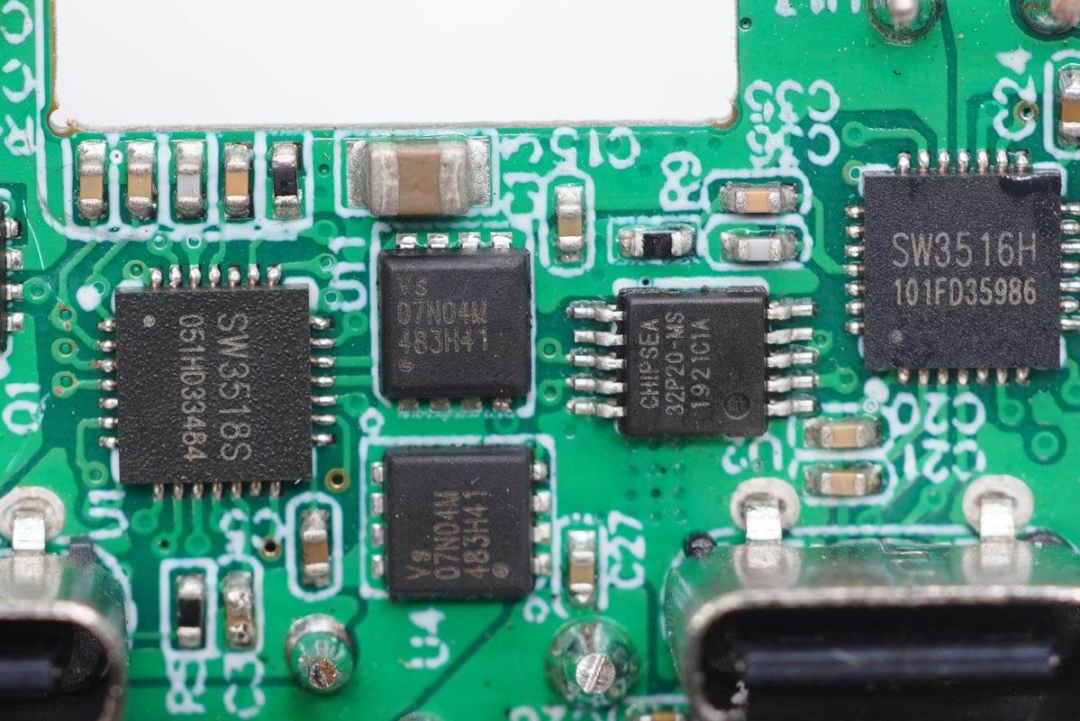

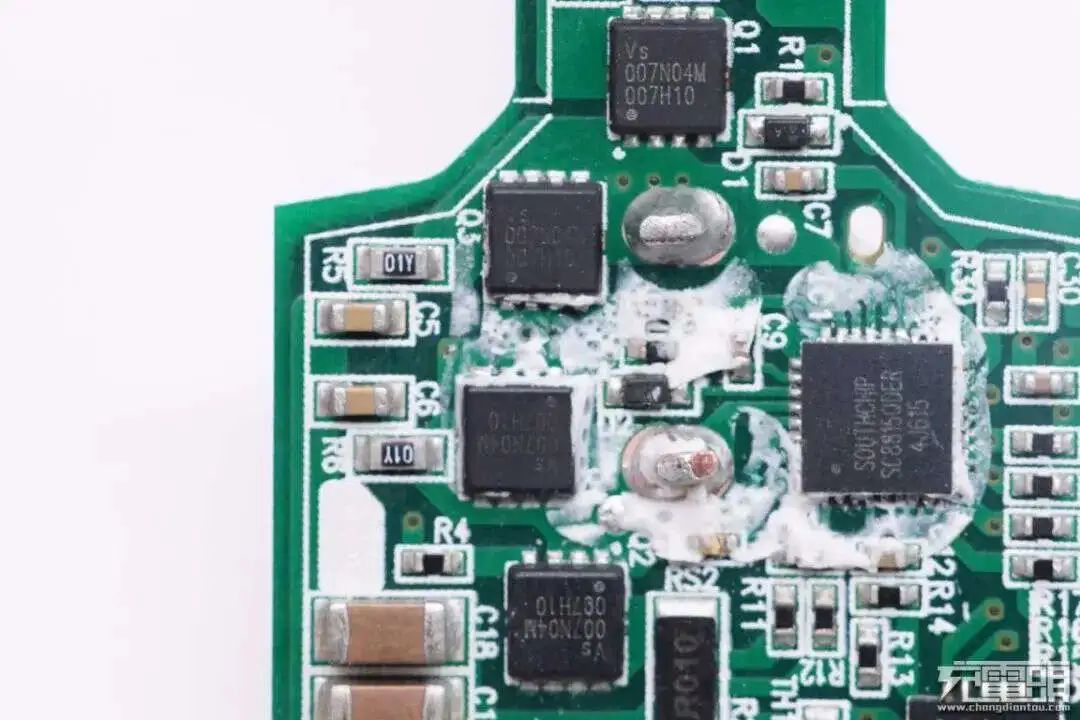

威兆VSE007N04MS-G采用PDFN3333封装方式，耐压值为40V，导阻为3.2mΩ，当两颗威兆VSE007N04MS-G搭配使用时，可以为1A1C的接口输出进行同步整流降压。相关阅读：1、拆解报告：Aisawate爱莎瓦特65W 2C1A氮化镓快充充电器VSE007N04MS
威兆VSE007N04MS常用于同步升降压开关管，采用PDFN3333封装，耐压40V的NMOS。用于为USB-C1口输出同步整流降压。相关阅读：1、拆解报告：SAMSUNG三星45W 1A1C快充车充EP-L53002、拆解报告：Aisawate爱莎瓦特65W 2C1A氮化镓快充充电器VS4604DM

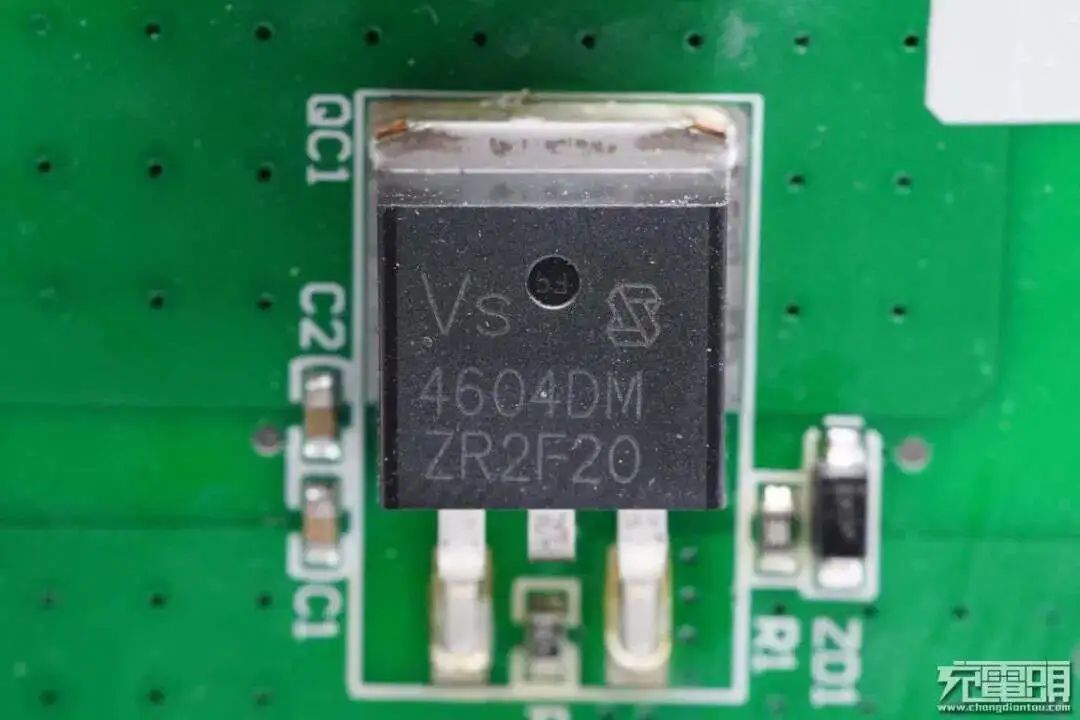

威兆VS4604DM采用TO-263封装方式，导阻为1.6mΩ，耐压40V的NMOS，常用于充电输入保护。相关阅读：1、拆解报告：铂陆帝多功能便携储能电源AC3VSE009NE6MS-G

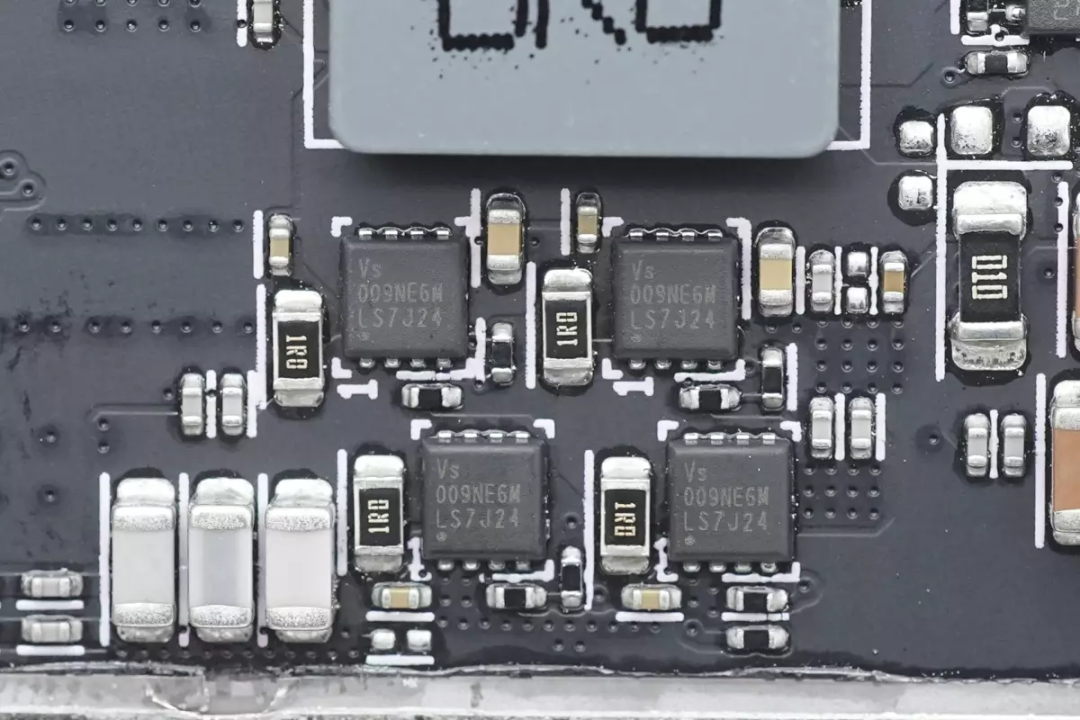

威兆半导体的 NMOS管型号为 VSE009NE6MS-G，可采用四颗VSE009NE6MS-G组成H桥完成无线充电，管子耐压为60V，导阻7mΩ，采用PDFN3333封装。相关阅读：1、拆解报告：MI小米100W帆船风冷无线充MDY-13-EL2、拆解报告：MI小米50W立式风冷无线充ProVS3510AE
威兆VS3510AE用于输出同步整流降压，采用PDFN3333封装方式，导阻10mΩ，耐压30V的PMOS，使用5V逻辑电平控制。相关阅读：1、拆解报告：UOCO. 65W 2C1A氮化镓快充充电器VS4620GEMC

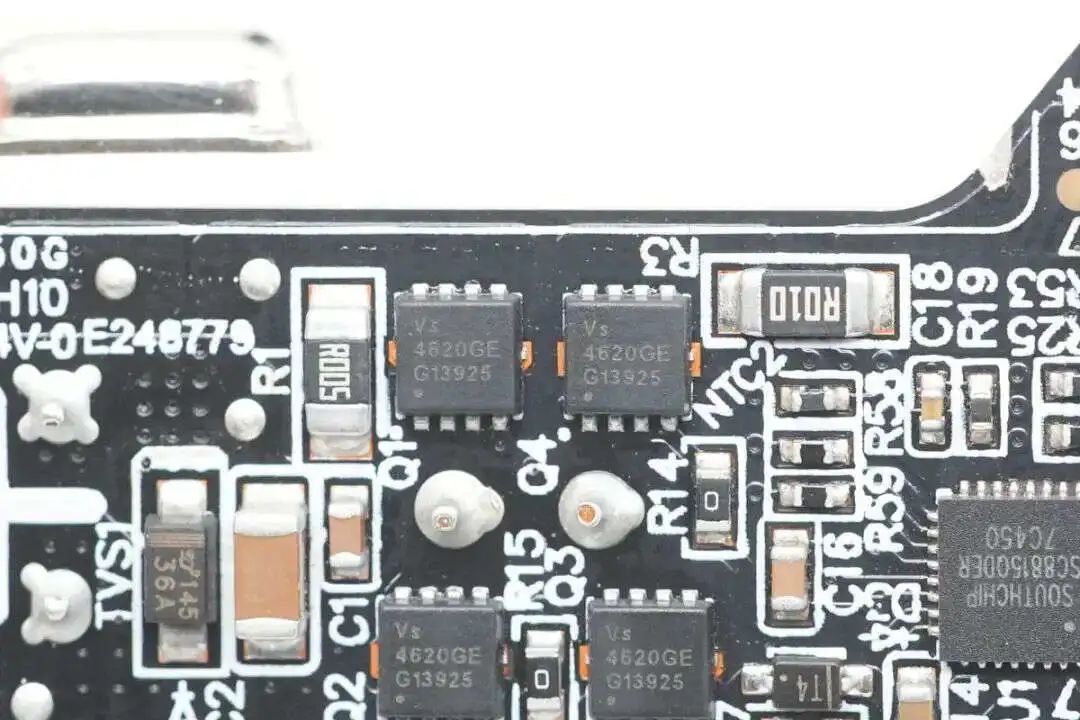

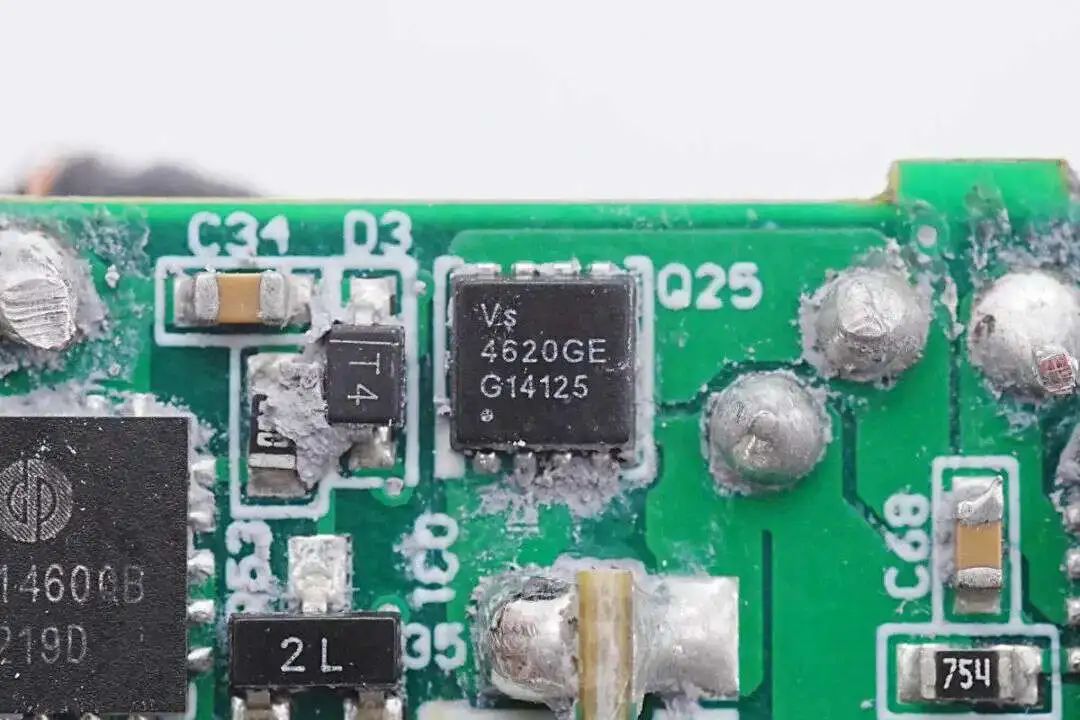

威兆VS4620GEMC常用于VBUS开关管是一颗采用PDFN3333封装，耐压40V的NMOS，导阻为6.4mΩ。相关阅读：1、拆解报告：Gosund 65W 2C1A Wi-Fi智能排插CP5Pro2、拆解报告：L Lab爱兰博140W 2C1A氮化镓充电器VS3620GPMC

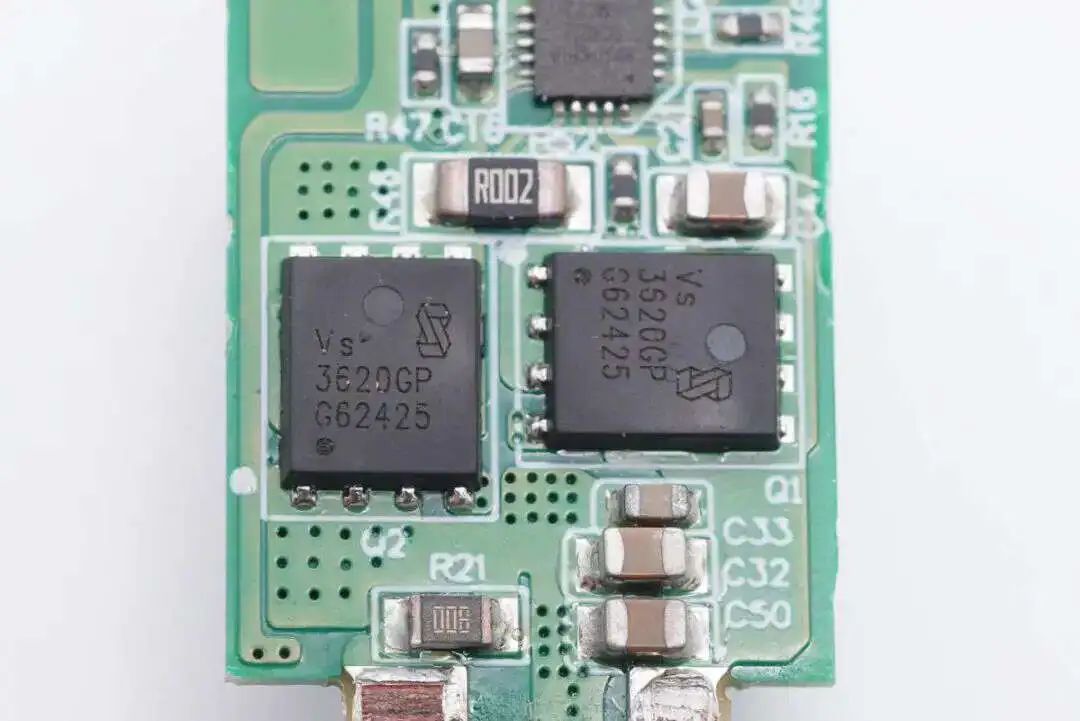

威兆VS3620GPMC常用于同步降压开关管，采用PDFN5*6封装方式，耐压30V的NMOS，导阻为5.4mΩ。相关阅读：1、拆解报告：vivo X Fold原装80W双C口闪充氮化镓充电器VSP003N06MS-G

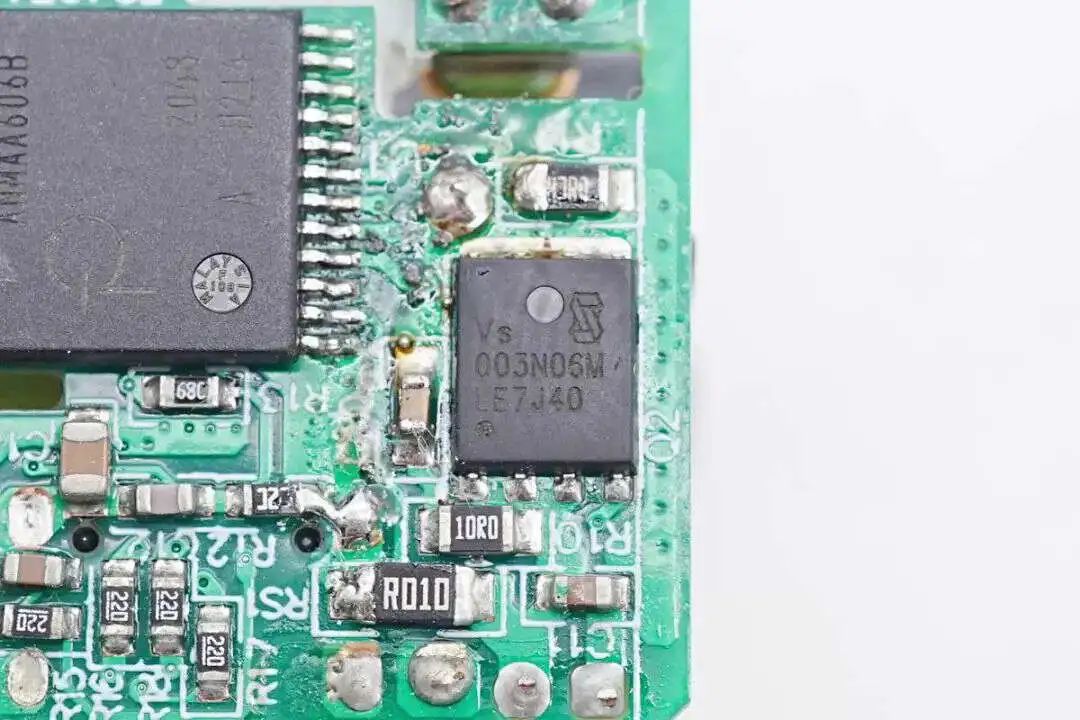

威兆VSP003N06MS-G常用于输出同步整流管，是一颗采用PDFN5*6封装方式，耐压60V的NMOS，导阻为2.5mΩ，由PI主控芯片输出的控制信号驱动，进行同步整流。相关阅读：1、拆解报告：努比亚大白20W快速充电器中压同步整流管
VSP009N10MS

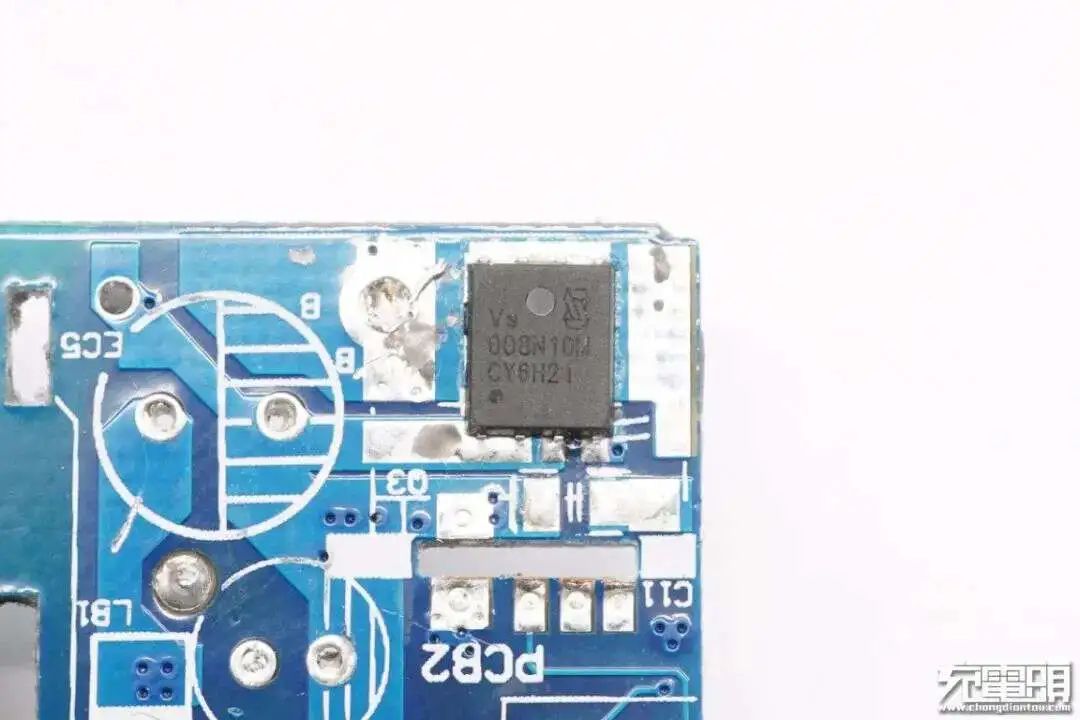

威兆号VS009N10M是一颗常用于同步整流的MOS。采用PDFN5x6封装方式，使用5V逻辑电平控制，耐压110V的NMOS，导阻为6.5mΩ。相关阅读：1、FLYPOWER45WUSBTYPE-C电源适配器拆解VS5804AP

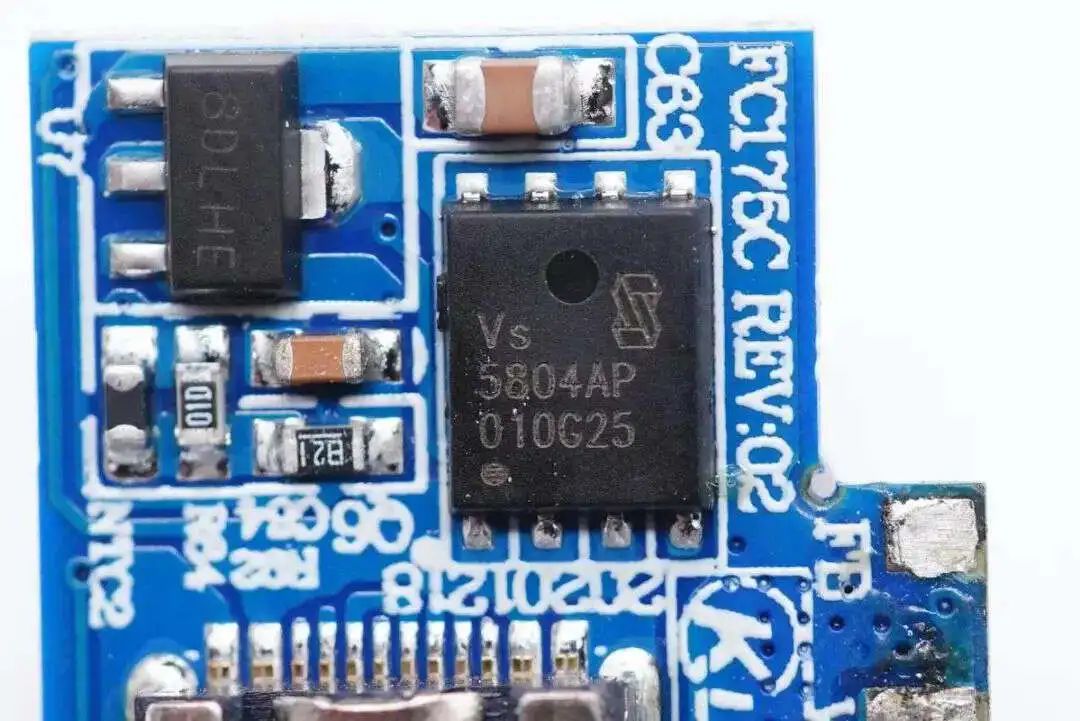

威兆VS5804AP常用于输出VBUS开关管，采用PDFN5*6封装，耐压55V的NMOS，导阻为2.7mΩ，在25摄氏度条件下漏感电流为105A。相关阅读：1、拆解报告：红魔手机6 Pro标配120W PD快充氮化镓充电器VS6018AS

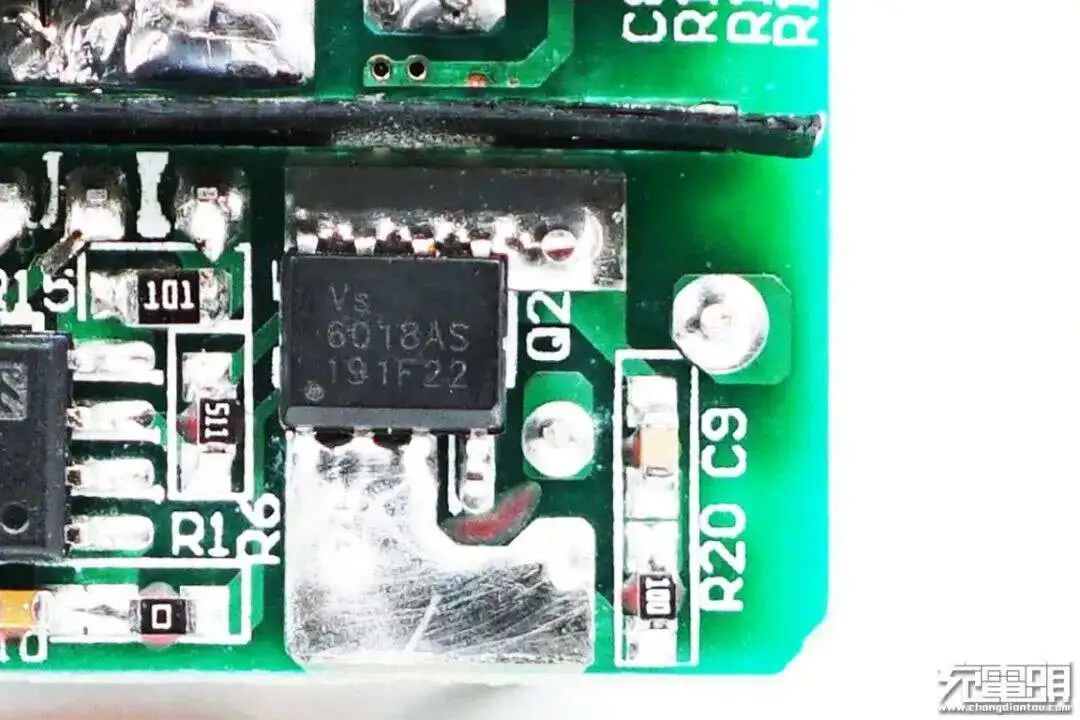

威兆VS6018AS常用于次级同步整流管，采用SOP8封装，耐压60V/18A，n沟道 MOSFET，适用于各种常规大小充电器使用。相关阅读：1、美图手机快速充电器MA-1607拆解：美图手机最近有点火，看看充电器怎么样？2、是否对得起“工匠精神”？锤子快速电源适配器拆解3、拆解报告：Verizon快充充电器VS6016HS

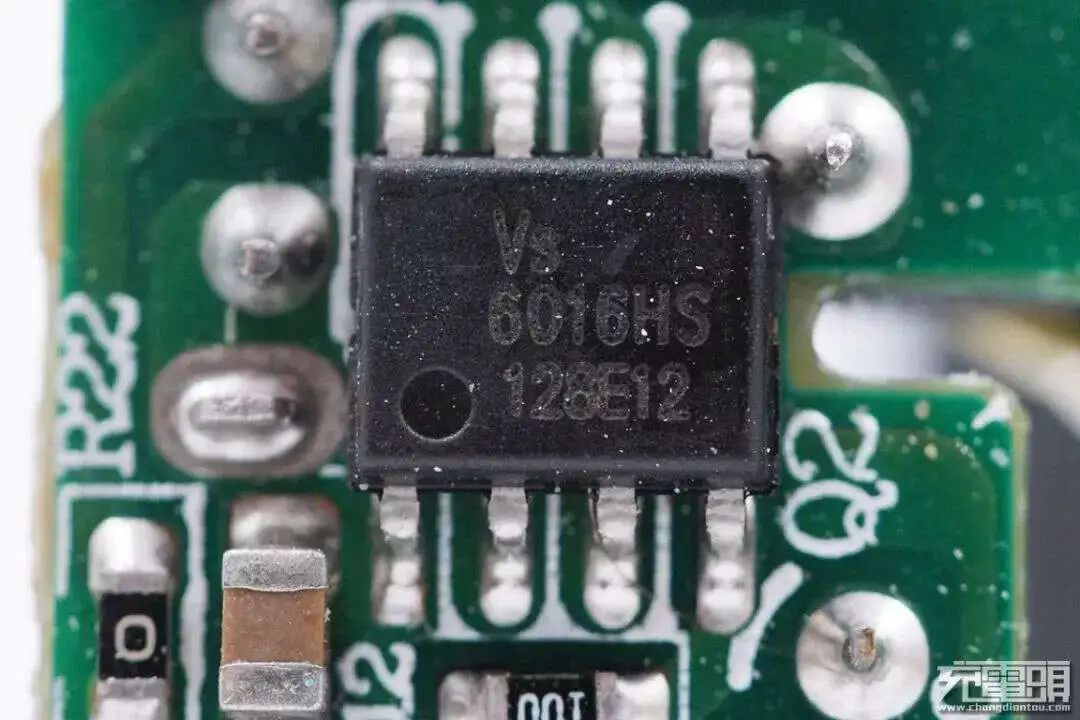

威兆VS6016HS常用于次级同步整流MOS，采用SOP8封装方式，耐压60V的NMOS，12mΩ导阻，可与适配的初级开关管搭配使用，组成开关电源。相关阅读：1、拆解报告：比亚迪版华为18W快充充电器2、拆解报告：MOVE SPEED移速20W PD快充充电器VS6018BS

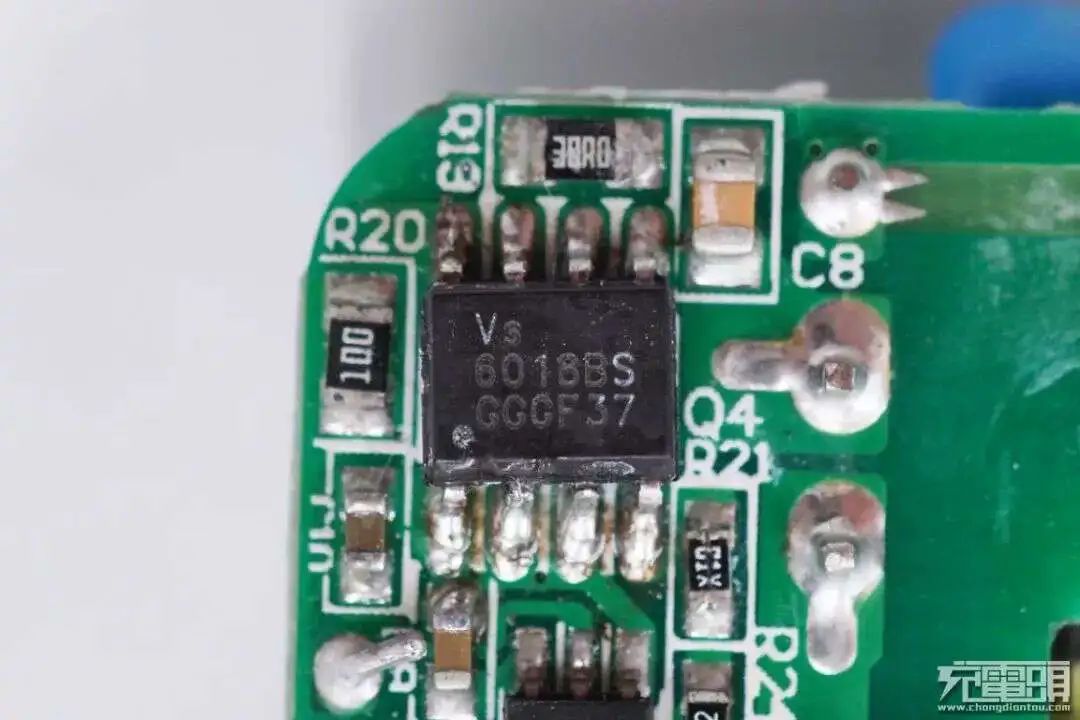

威兆VS6018BS常用于次级同步整流MOS，采用SOP8封装方式，耐压65V的NMOS，导阻为6.7mΩ。相关阅读：1、拆解报告：Smartisan锤子18W USB PD充电器CD1062、拆解报告：onn 18W USB PD快充充电器VS6410AS

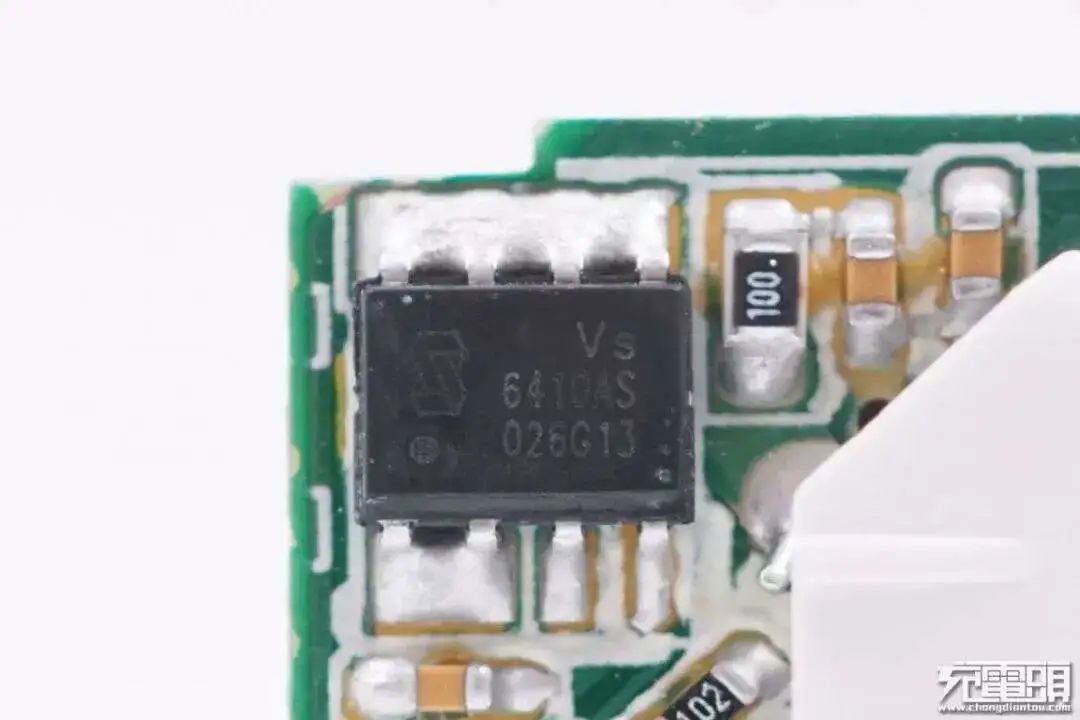

威兆VS6410AS常用于次级同步整流MOS管，采用SOP8封装，耐压为60V的NMOS，导阻为11mΩ，在案例中搭配吉林华微的初级主控MOS管组成开关电源部分。相关阅读：1、全网首拆：华为最新20W电荷泵快充充电器VS6412AE

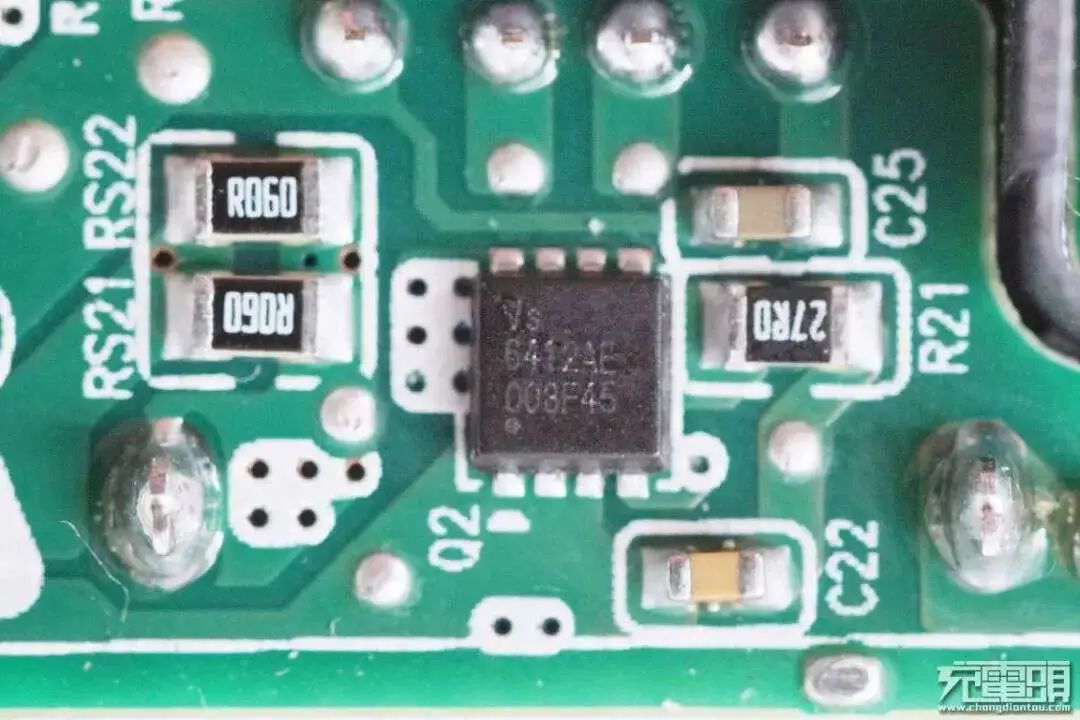

威兆号VS6412AE常用于次级同步整流管，采用PDFN3333封装方式，耐压65V的NMOS，导阻为19mΩ，使用通用的5V逻辑电平。相关阅读：1、拆解报告：三星美版15W原装AFC快充充电器EP-TA2002、拆解报告：HUAWEI华为27W超级快充无线车充VS6608GE

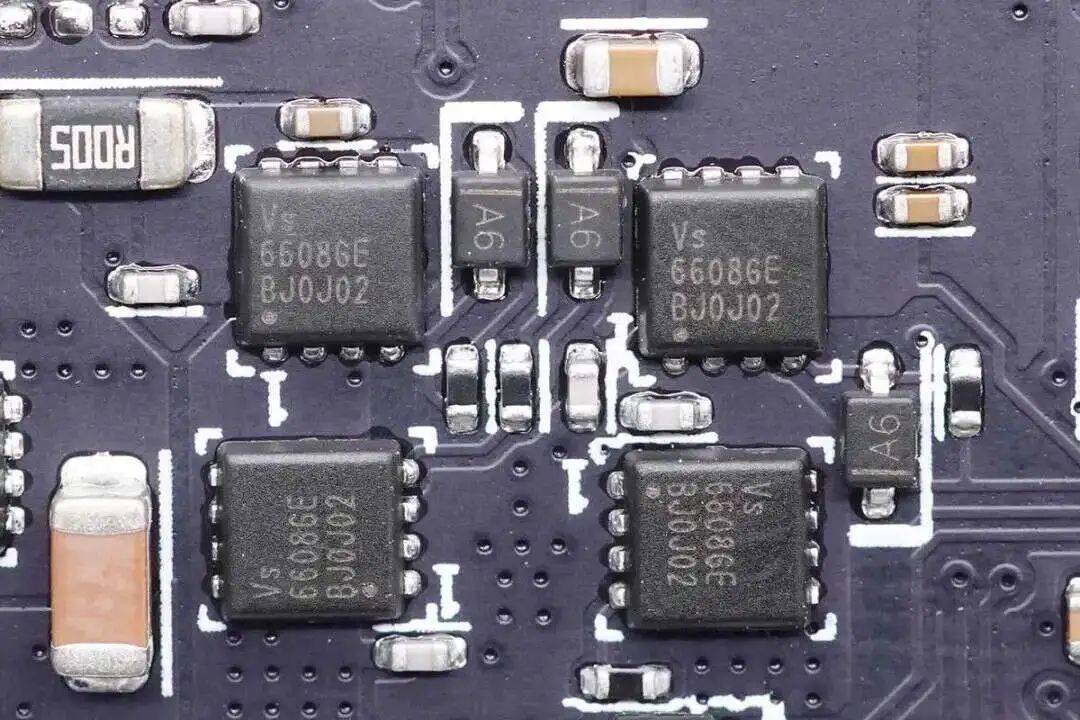

威兆VS6608GE MOS管常用于同步升降压电压转换，采用PDFN3333封装方式，耐压65V的NMOS管，导阻为6mΩ。相关阅读：1、拆解报告：MI小米80W帆船风冷无线充MDY-13-EDVSI008N10MS

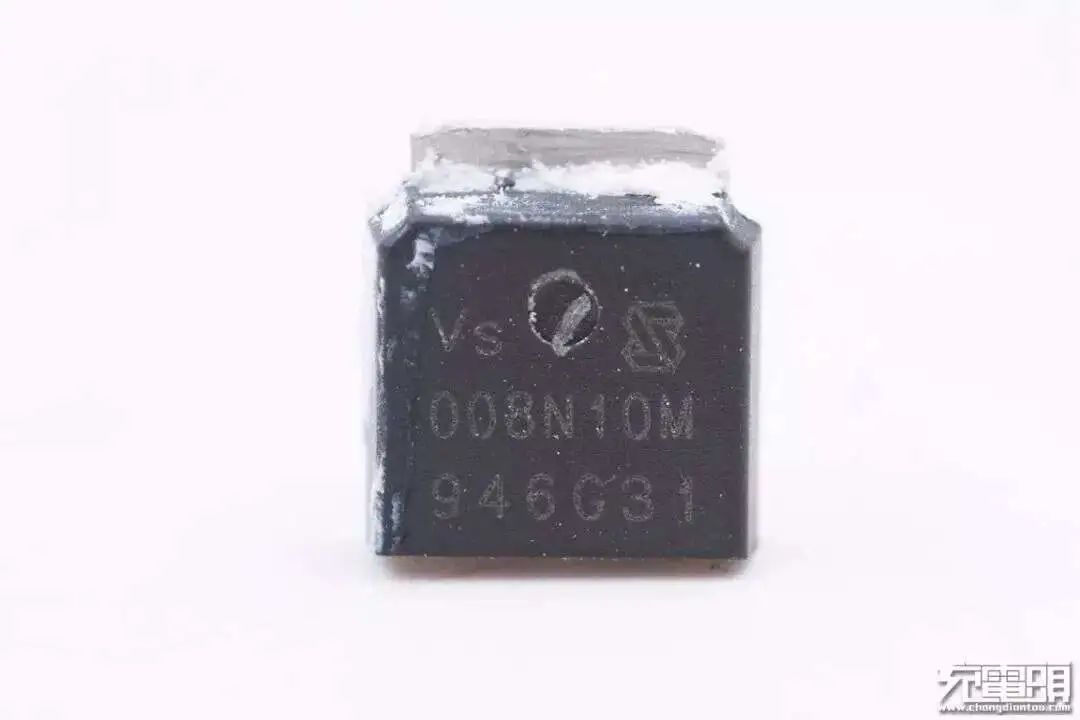

威兆VSI008N10MS常用于次级同步整流。采用TO-251封装方式，耐压100V的MOS管，导阻6mΩ。相关阅读：1、小米手机原装30W快充充电器拆解：内置英集芯定制芯片，支持USB PDVSE011N06MS

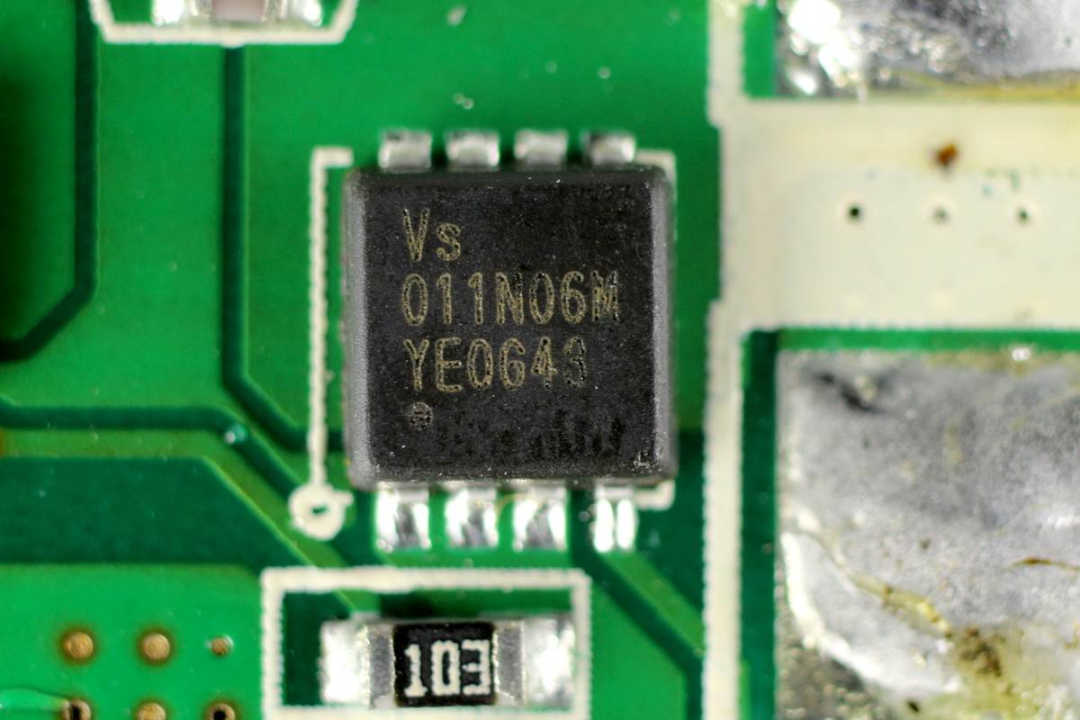

威兆VSE011N06MS采用PDFN3333封装方式，耐压60V的NMOS管，导阻为9mΩ，常用于无线充电线圈切换。相关阅读：1、拆解报告：MEIZU魅族40W立式无线充电器WP03VSI011N10MS-G

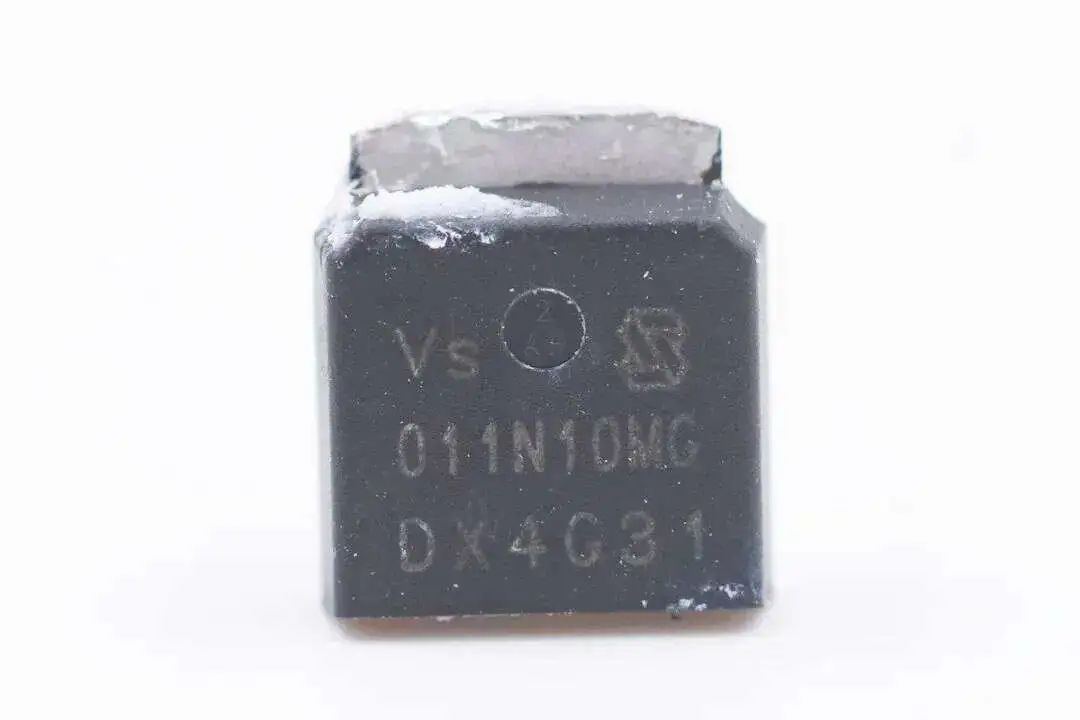

威兆VSI011N10MS-G常用于次级同步整流，采用TO-251封装方式，耐压100V的NMOS，导阻为9mΩ。相关阅读：1、大功率快充国产替代新突破，魅族5G手机原装40W充电器全套中国芯insideVSO009N06MS-G
VSP008N10MSC
威兆VSP008N10MSC采用PDFN5x6封装，耐压100V的NMOS，导阻6mΩ，支持逻辑电压控制，常用于次级同步整流。相关阅读：1、拆解报告：华硕adol 65W 2C1A氮化镓快充充电器2、拆解报告：米物甄妙65W 2C1A氮化镓充电器ZPQ651CN-33、拆解报告：迪品乐36W 1A1C双口快充充电器CA-40AT4、拆解报告：ZENDURE征拓65W 2C1A氮化镓充电器Pro版5、拆解报告：古石科技迷你30W氮化镓快充充电器6、拆解报告：古石科技30W 1A1C双口快充充电器7、拆解报告：华硕QC5认证65W PD快充充电器8、拆解报告：古石科技30W PD快充氮化镓充电器9、拆解报告：ZTE中兴65W三口氮化镓充电器10、拆解报告：华硕ROG 65W PD快充充电器11、拆解报告：松下电器30W 1A1C快充充电器12、拆解报告：魅蓝65W 1A1C氮化镓快充充电器13、拆解报告：联想ThinkBook迷你65W 1A1C氮化镓充电器14、拆解报告：mophie 120W 3C1A四口氮化镓桌面充电器VSP012N12MS

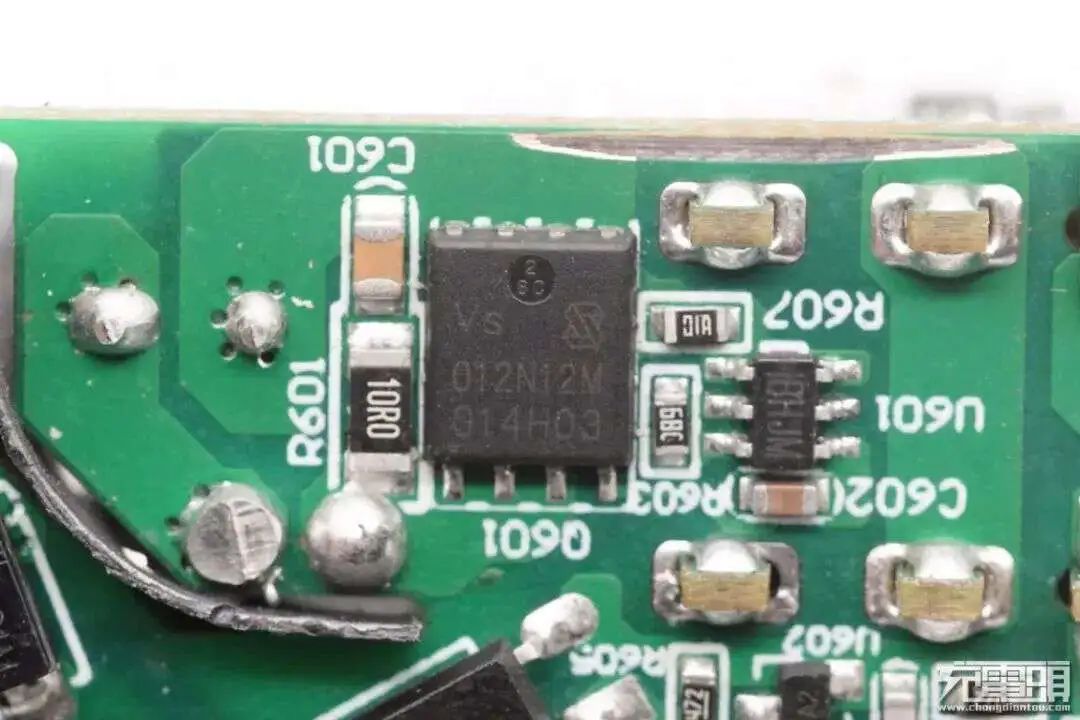

威兆VSP012N12MS常用于次级同步整流，采用DFN5*6封装方式，导阻为12.8mΩ，耐压为120V的NMOS。相关阅读：1、拆解报告：TOPELY鼎力65W 2C1A氮化镓充电器（带插座VST012N12MS

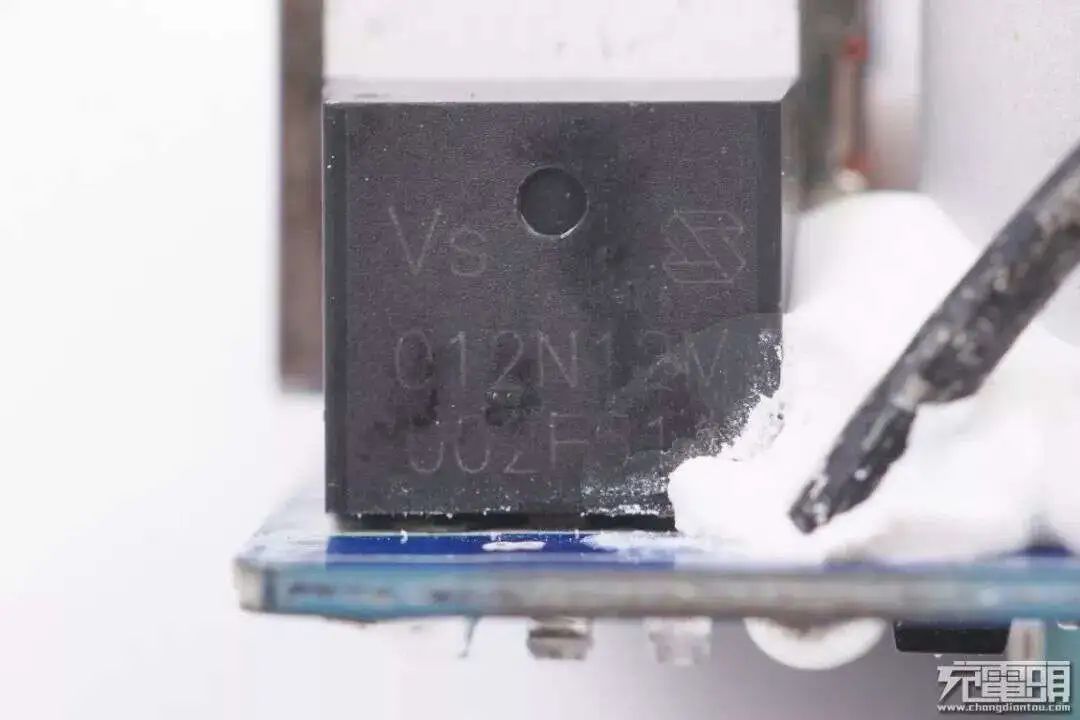

威兆VST012N12MS采用TO-220AB封装方式，导阻为11.5mΩ，耐压为120V的NMOS，常用于次级同步整流的MOS管。相关阅读：1、拆解报告：倍思60W 2A1C USB PD快充充电器2、拆解报告：SPIGEN 27W USB PD快充充电器VST013N10MS

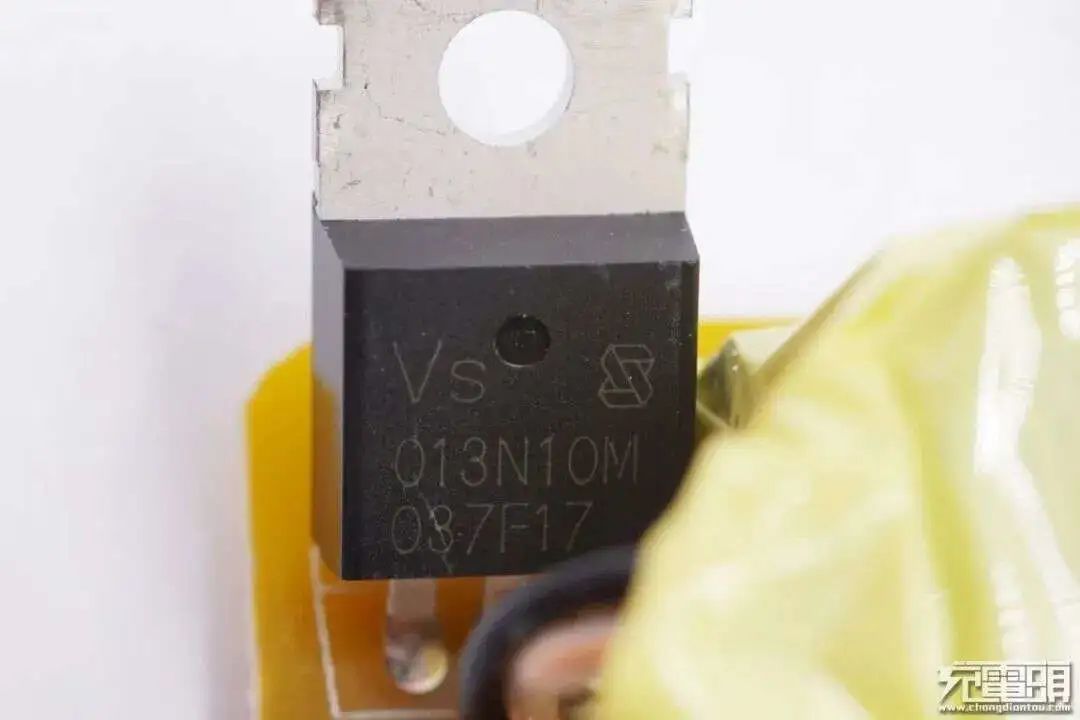

威兆VST013N10MS采用TO-220AB封装工艺，导阻为11mΩ，耐压为100V的NMOS，常用于同步整流MOS来。相关阅读：1、拆解报告：iWALK 30W USB PD快充充电器QC54VS4610AE

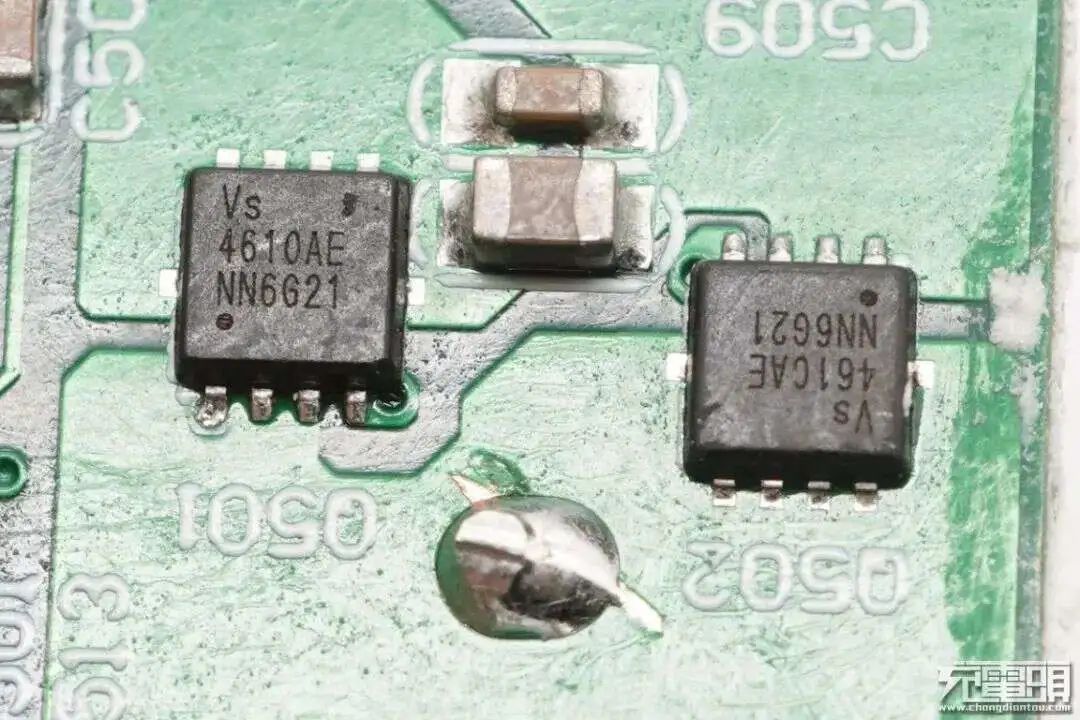

威兆VS4610AE常用于同步整流MOS来,采用PDFN3333封装方式，导阻为6.8mΩ，耐压为40V的NMOS，在案例中用于为USB-C口输出同步整流降压。相关阅读：1、拆解报告：TOPELY鼎力65W 2C1A氮化镓充电器（带插座VS6614GS

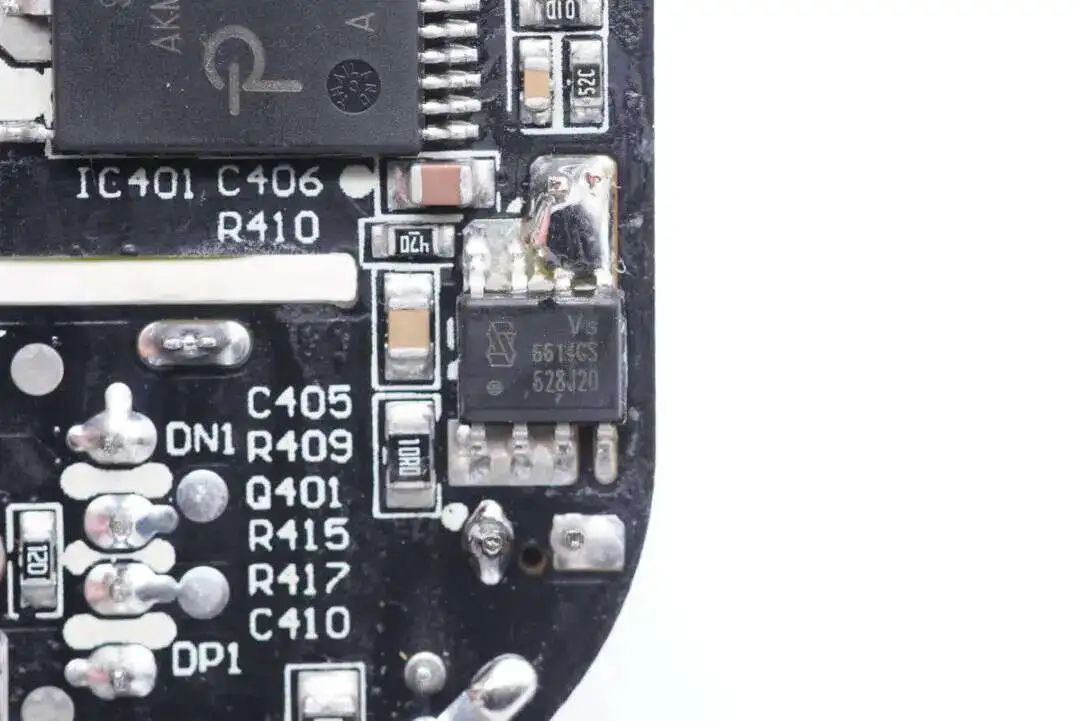

威兆VS6614GS常用于同步整流管，采用SOP8封装，导阻为10.5mΩ，耐压为60V的NMOS。相关阅读：1、拆解报告：MI小米20W 2A1C快充延长线插座XMCXB05QM2、拆解报告：松下20W USB-C快充魔方插座VSP004N10MS-G

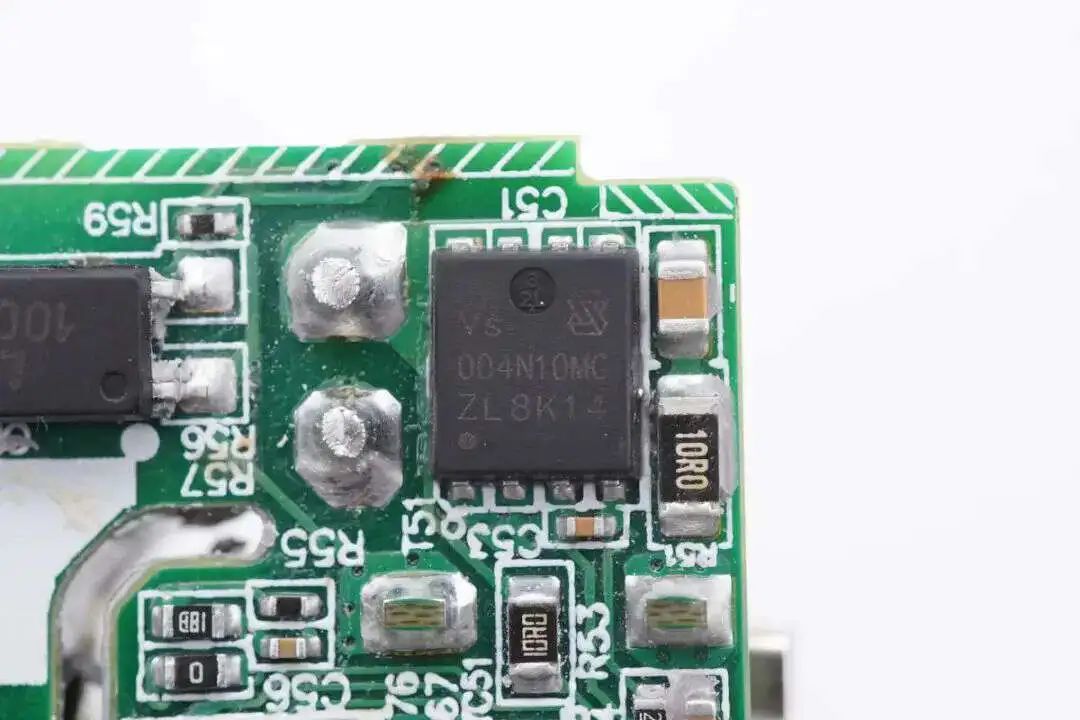

威兆VSP004N10MS-G常用于同步整流管，采用PDFN5x6封装，耐压为100V，拥有3.8mΩ超低导阻。相关阅读：1、拆解报告：MI小米新款67W快充充电器MDY-12-EF2、小米67W小布丁氮化镓快充拆解，刷新功率密度新高度3、拆解报告：摩托罗拉Edge X30手机标配68W氮化镓充电器4、拆解报告：航嘉100W氮化镓双认证安全快充5、拆解报告：vivo X Fold原装80W双C口闪充氮化镓充电器6、拆解报告：赛小虎65W PD快充充电器7、拆解报告：图拉斯30W氮化镓小冰块充电器8、首款UFCS融合快充认证充电器拆解9、拆解报告：小米67W 1A1C UFCS氮化镓充电器VSP003N10HS-G

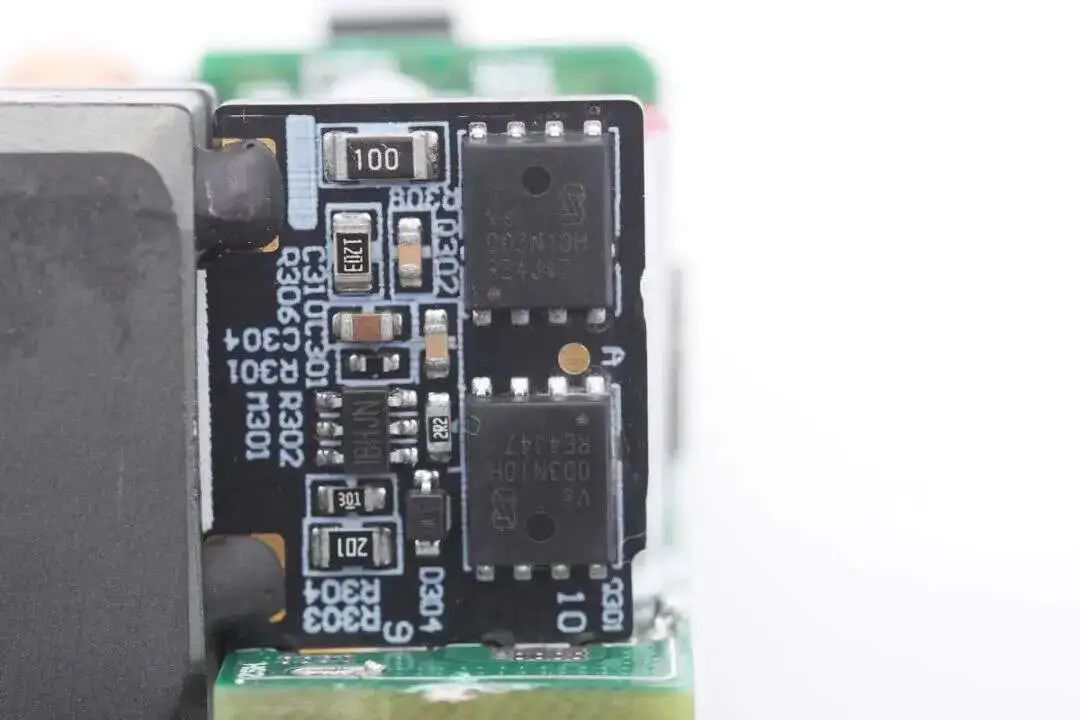

威兆VSP003N10HS-G采用PDFN5x6封装，拥有3.8mΩ超低导阻，耐压100V的NMOS，可以使用两颗VSP003N10HS-G并联进行同步整流。相关阅读：1、挑战百瓦快充体积极限，iQOO120W氮化镓闪充拆解2、拆解报告：iQOO 10 Pro原装200W氮化镓超快闪充VSP003N08HS-G

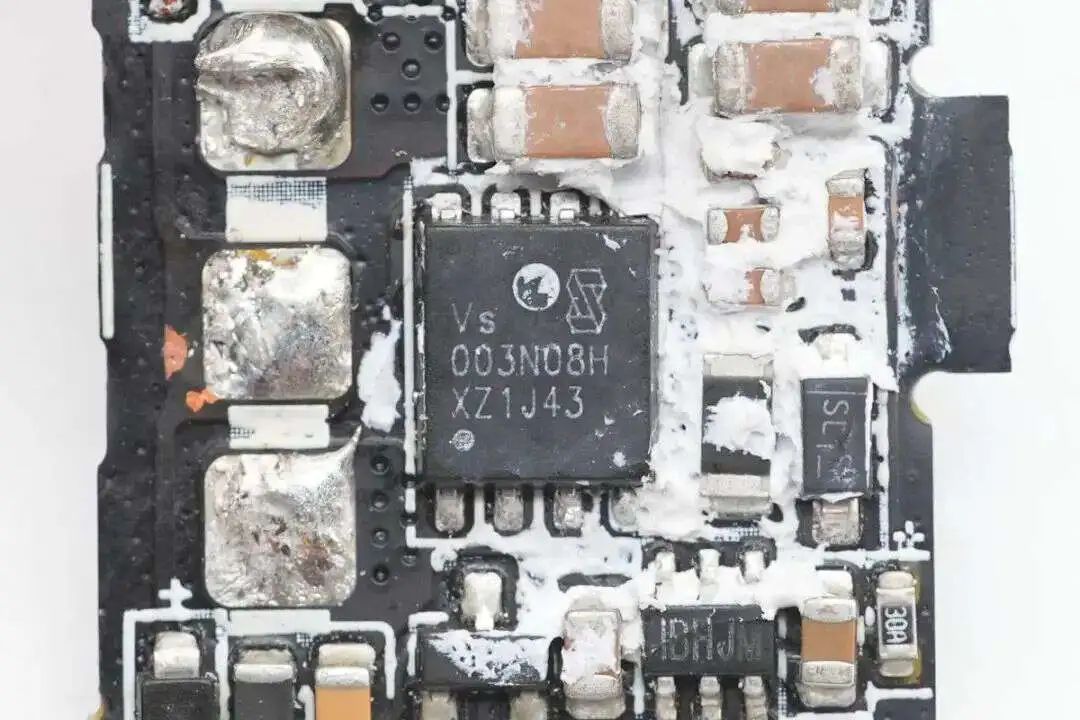

威兆VSP003N08HS-G采用PDFN5060X封装，2.4mΩ超低导阻，耐压为80V的NMOS管，常用于同步整流管。相关阅读：1、拆解报告：黑鲨120W星流GaN快充（中国航天版）2、拆解报告：realme GT Neo3原装160W氮化镓闪充VSP007N12MS-G

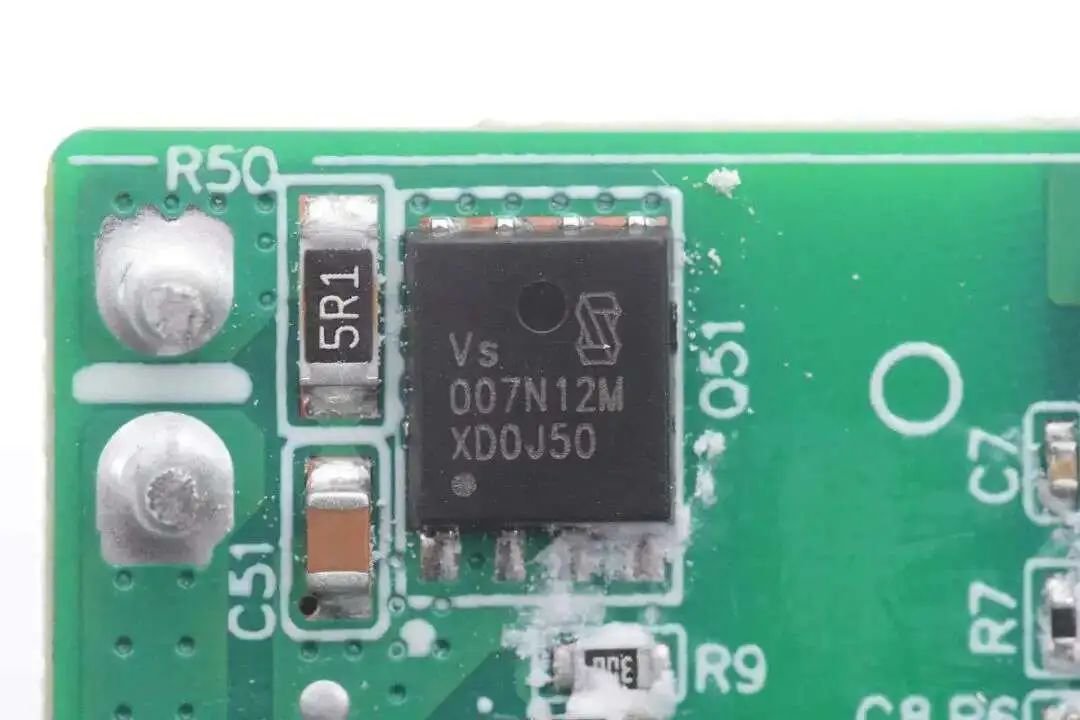

威兆VSP007N12MS-G是一颗耐压120V的NMOS，导阻为6.5mΩ，采用PDFN5060X封装，常用于同步整流管。相关阅读：1、拆解报告：安克100W 2C1A氮化镓超能充2、拆解报告：魔栖65W 1A1C氮化镓充电器VS3620GEMC
威兆VS3620GEMC同步开关管，耐压为30V的NMOS，导阻4.9mΩ，采用PDFN3333封装，可使用四颗VS3620GEMC可组成H桥用于同步升降压。相关阅读：1、拆解报告：OPPO 80W超级闪充车载充电器VSO008N10MS

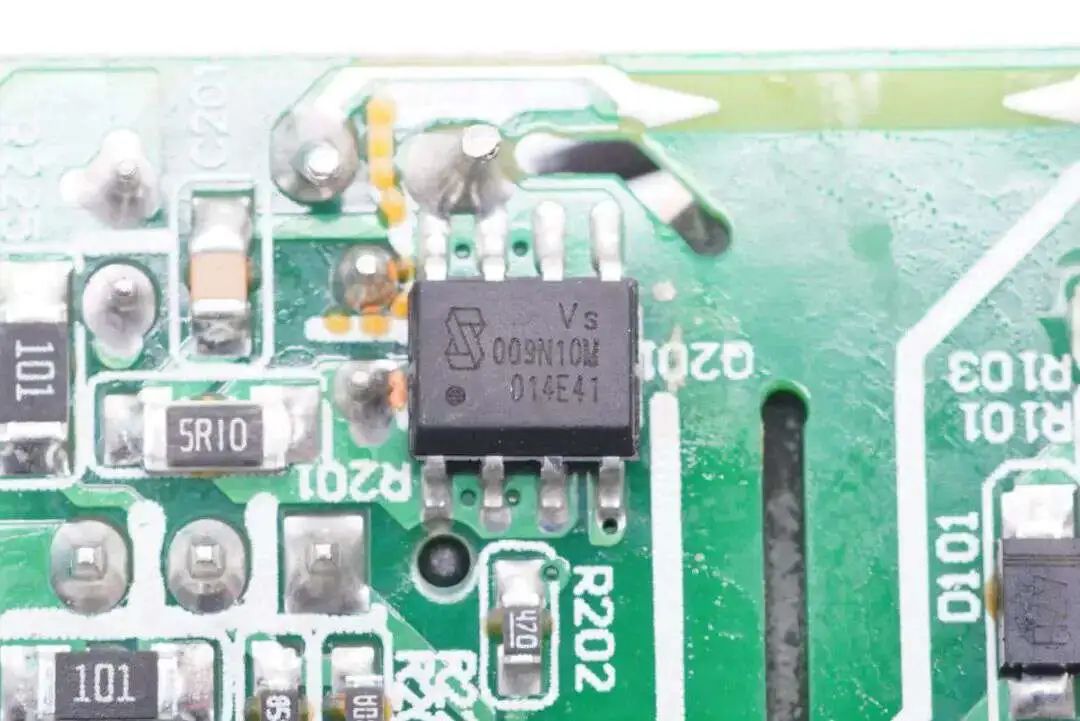

威兆VSO009N10MS常用于同步整流管，由PI电源芯片输出的同步整流驱动信号控制。后续此型号被VSO008N10MS取代，VSO008N10MS参数与VSO009N10MS参数接近，采用SOP8封装方式，耐压100V，导阻为6.4mΩ，使用5V逻辑电平控制。相关阅读：1、拆解报告：联想27W PD快充充电器充电头网总结
近两年来，随着PD协议的更新，快充技术的再次绽放出新的光彩，从最初的QC快充到各家终端品牌推出的私有快充协议，从以前的10W到如今的200W以上，充电速度越来越快，充电功率也越来越大，同步整流管的要求也越来越严格，快充技术已经在消费类电源市场市场中得到快速普及，也会带动MOS管市场的发展。威兆半导体在MOS领域深耕多年，旗下同步整流管家族矩阵十分庞大，多达65款型号的同步整流管，可轻松满足200瓦级别的快充应用，为快充厂商提供了集成度更高、更具性价比的选择。目前已经成功进入小米、华为、IQOO、努比亚、魅族、OPPO、倍思、机乐堂、飞利浦、图拉斯等诸多知名品牌供应链，产品性能获得市场长期验证。相关阅读：
