卖空、炒上天的制氧机，用了哪些芯片？

来源:芯世相发布时间:2023-01-051212浏览

医疗设备血氧仪、制氧机最近的热度走高，以至于商家们的疑似坐地起价、制假售假等行为被大众盯上。
如果说居家必备的血氧仪是预警，那么制氧机则已经迈入辅助治疗的行列。随着我国防疫的放开，12月23日开始，各大电商平台的制氧机不断售罄，京东搜索制氧机，按销量最高排序，排名前几名的各大品牌显示“预约中”或“所选地区无货”。

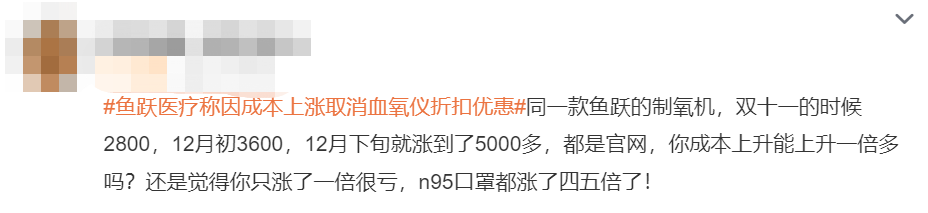

制氧机也因为严重缺货出现飙涨情况。有网友观察到，某国产头部制氧机的官网价，双十一购物节到12月下旬，不到两个月时间，从2800元涨至5000多元。

来源：新浪微博

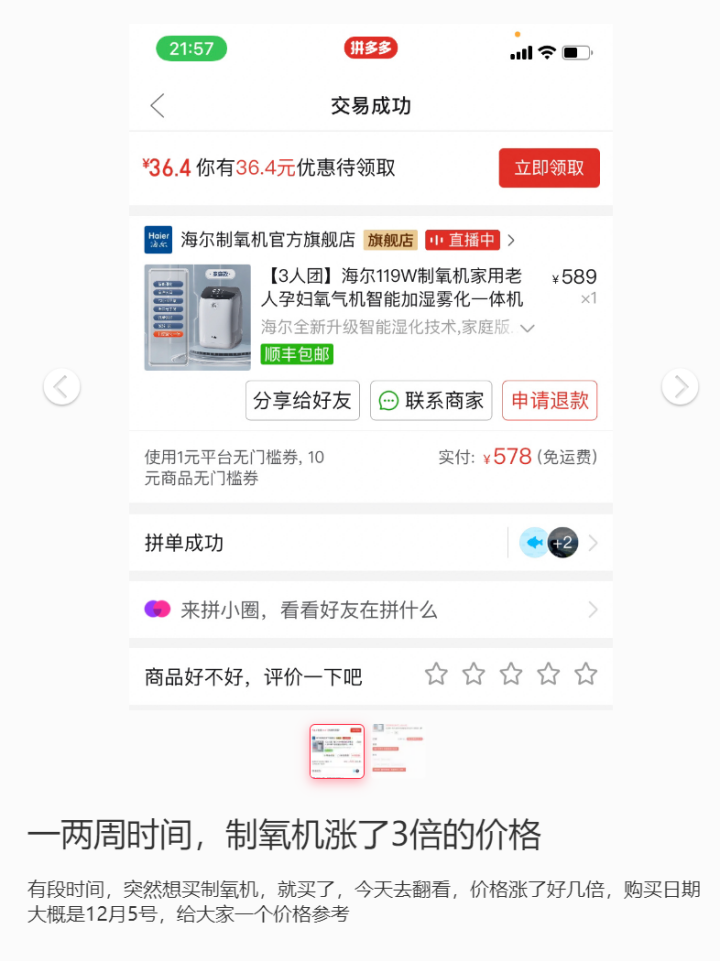

有媒体报道，一位网友称其12月5日购买的海尔119W制氧机，价格仅不到600元，但过了一两周已经涨至1400元，不到一个月的时间价格已经翻了两倍还多。

来源：科技新知
苏宁易购数据显示，12月家用医疗仪器销售环比增长214%。12月26日，开盘后“制氧机概念股”普涨，其中，长虹美菱开盘涨超3%，鱼跃医疗、康泰医学、中鼎股份等均有不同程度上涨。

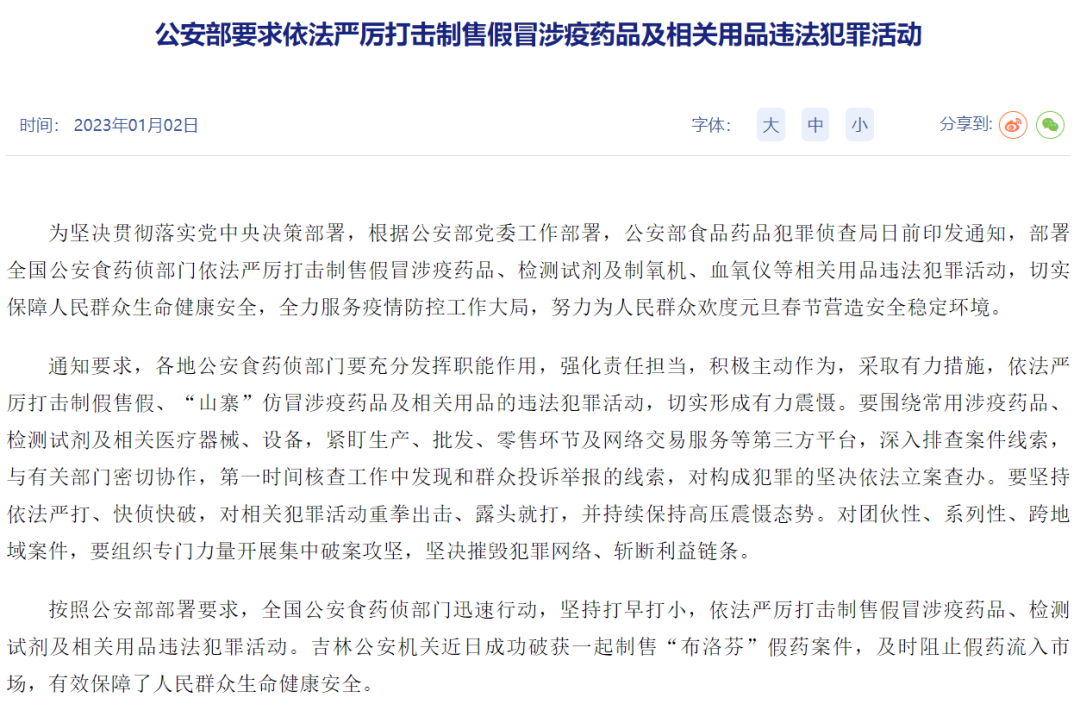

就在2023年1月2日，公安部印发通知，依法严厉打击制售假冒涉疫药品、检测试剂及制氧机、血氧仪等相关用品违法犯罪活动。

来源：公安部
上次制氧机爆火还是在2021年的印度疫情，严重的疫情让当地医疗系统几近崩溃，用于居家“自救”的氧气瓶、制氧机供不应求。如今我国防疫政策调整后，制氧机热度跟着血氧仪等医疗设备重新被“炒”热。
阅读本文你将了解：
1、变化中的制氧机需求2、市场有多大？都有哪些玩家？3、上游零部件，芯片不是核心

防疫放开后的制氧机需求

家用的医用制氧机于1970年代初发明，在此前，家庭医用氧气治疗需要用高压氧气瓶或低温液氧系统来实现，需要供应商定期运输来补充家庭医用氧气的供给。
为了控制成本，美国出现了氧气浓缩器，进而大大降低了制造商进入市场的门槛，而1950年代发明的分子筛也推动了制氧机设备家用的可能。直到1985年，第一台家用制氧机在美国问世。
2020年开始的新冠病毒全球大流行，尤其是发生在印度的严重疫情，增加了全球对制氧机的需求。同时治疗前期能够测量血氧饱和浓度的血氧仪也受到瞩目。
时间来到2023年，随着2022年年末我国疫情防控的放开，防范重症，救治重症患者成为当务之急。
感染新冠之后，如果出现呼吸困难、低氧血症等不适症状，可以通过吸氧来进行缓解，此时制氧机对居家隔离中的患者，如有基础病的老人有一定的帮助。
相关信息显示，制氧机的使用人群为中老年人、孕妇、特殊患者等，容量在1L-3L、5L-10L不等。不同程度缺氧的人群，都可以在征询医生意见后尝试使用制氧机。
1-2L这类小容量属于保健型（家用型），通过给氧改善身体供氧状况，消除疲劳，恢复身体机能，适用于部分出现缺氧症状的中老年人和孕期妇女、体质较差者、运动员、重体力劳动者和脑力消耗者。如果去青藏高原旅游，便携式的制氧机还可以缓解高反带来的不适。
根据2021年8月26日国家市场监督管理总局令第47号发布的《医疗器械注册与备案管理办法》，明确要求一类医疗器械备案，1-2L容量制氧机归属为一类，必须备案。而二类医疗器械如3L及以上容量制氧机，须办理注册证。
3L及以上这类大容量为医用级，通过给患者供氧，缓解缺氧性急慢性呼吸疾病，心脑血管疾病以及其他低氧性病症。市面上存在误导消费者的情况，把1-2L定义为医用制氧机，需要我们在购置时擦亮眼睛。
医用级制氧机属于《医疗器械监督管理条例》规定的具有中度风险，需要严格控制管理以保证其安全有效的第二类医疗器械，适用于生产富氧空气，供氧疗或缓解因缺氧导致的不适。
制氧机也是《关于对新型冠状病毒感染实施“乙类乙管”的总体方案》中明确提到的辅助治疗设备。

目前市面上的家用制氧机多为分子筛制氧机，特点是成本便宜、使用方便、移动灵活、携带安全等。
分子筛制氧机的工作原理是变压吸附（PSA）技术和解吸技术。在工作时，会吸附空气中的氮气并且收集空气中剩余的氧气，经过净化处理后变为高浓度的氧气，随后用吸氧管将氧气供给患者使用。整个过程是周期性地动态循环的，分子筛并不会消耗。
制氧机虽名为“制氧”，实际上并不制造氧气，而是充当将空气中的氧气抽取、过滤、提纯、收集的作用。制氧机也不辅助人体吸收氧气，要求吸氧的患者具备自主呼吸能力。
大疫三年，我们共同经历从额温枪、体温计到血氧仪、呼吸机、制氧机等的爆火与脱销，从单纯的检测到辅助治疗，应对措施也越来越完备。
比起血氧仪的预警，制氧机对真正需要的人群起到一定的保护作用。随着感染者的人数急剧增加，当下的形势考验着人们对医疗资源紧张与否的信心，给老人、基础病患者、孕妇等备一个家用制氧机都能以防不时之需。

制氧机市场蛋糕被谁刮分？

与血氧仪的需求走俏类似，近两年疫情下国内外制氧机需求大幅增长，制氧机市场规模迅速扩大。
国内需求端，2019年我国制氧机需求量为146 万台（+40%），2021年我国制氧机需求量达 275.2 万台（+40.4%），国金证券预计，2022年我国制氧机需求量有望达到380万台以上；全球需求端，根据QY Research预测，全球市场规模将从2019年的2426.54百万美元增加到2026年的3347.54百万美元，年复合增长率达4.7%。
国内生产端，2021年，我国制氧机产量达416万台（+98.10%）；全球生产端，2021年全球疫情加剧催动，国内厂商继续开拓海外市场，出口量达141.41万台（+287.32%），出口金额达68356.68万美元（+298.5%），主要出口到印度、缅甸等国家。
QY Research预测，2019年至2026年，全球制氧机市场规模将从24.27亿美元增加33.48亿美元，复合年增长率将达到4.70%。

来源：中经智盛
全球医用制氧机头部厂商有Inogen、Invacare（英维康）、Caire（亚适）、Omron（欧姆龙）、Philips（飞利浦）。

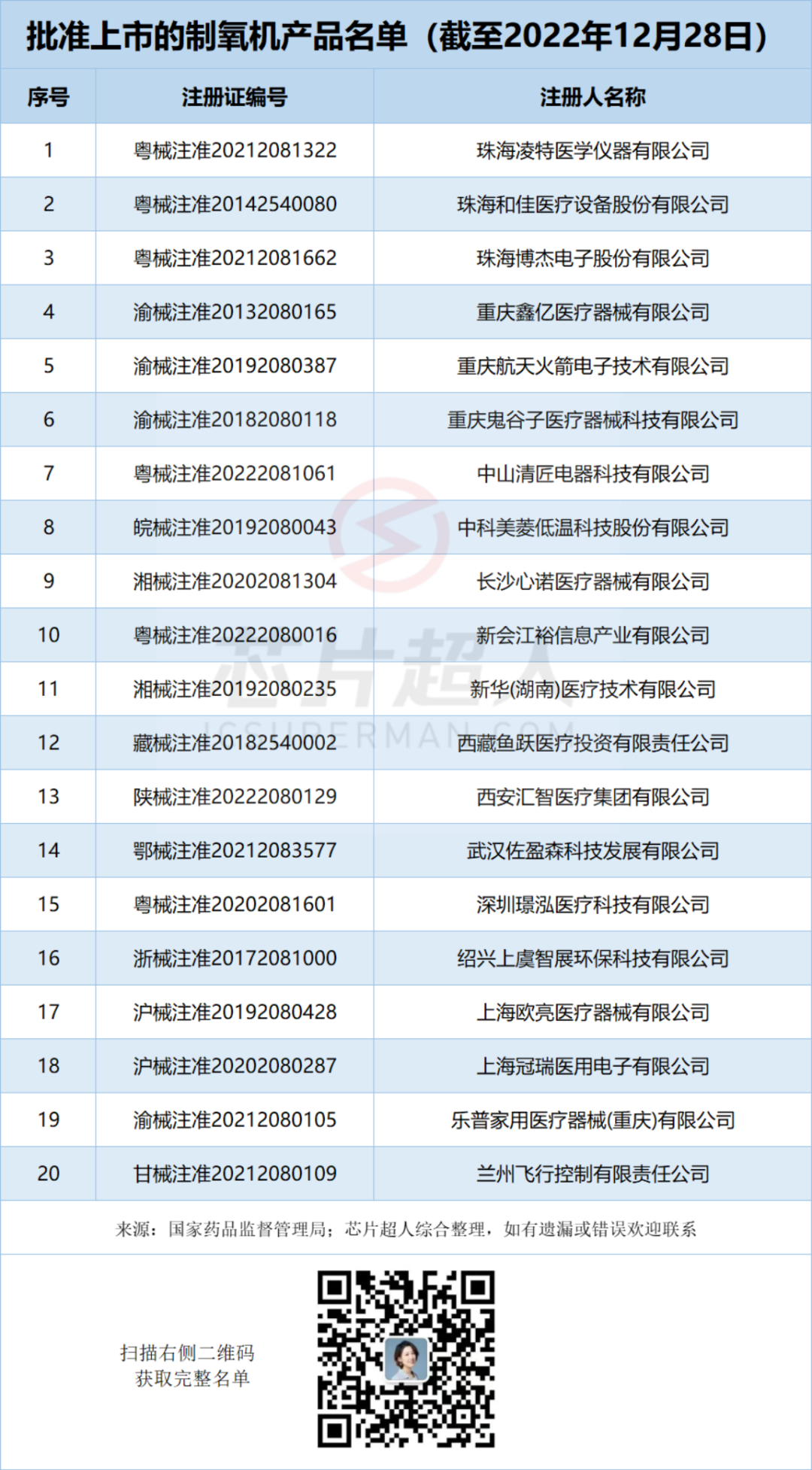

国内制氧机起步较晚，以中低端为主，厂商有鱼跃医疗、可孚医疗、中科美菱、新松医疗等。截至2022年12月28日，国家药监局和各省药监局已批准超过230个制氧机产品上市（文末获取完整名单），涉及鱼跃医疗、康泰医学、可孚医疗等多家上市公司。近几年以鱼跃为主的的国产制氧机品牌开始崛起，进入国产制氧机第一梯队。
你会发现，不少制造血氧仪的厂商也有制氧机业务线，如鱼跃、康泰、乐普、美菱、海尔、欧姆龙、飞利浦、可孚等国内外品牌。
鱼跃的制氧机业务体量较大，2021年呼吸治理/医用供氧业务收入达262279.23万元，占比38%。公开新闻显示，鱼跃制氧机占据60%的市场，在国内和全球的销量居于首位。刚刚过去的双十一，鱼跃医疗的制氧机京东、天猫品牌销量、销额第一。鱼跃医疗曾对外称其2021年制氧机全球年销量超过100万台，率先突破行业百万台大关。
2021年和2022年上半年，康泰医学血氧类产品营收分别为4.61亿元、1.54亿元，占营收比重约五成。
鱼跃医疗、康泰医学都是国内医用制氧机两大龙头企业，此外，血氧产品相对较少的可孚医疗、新松医疗、宝莱特、乐普医疗和理邦仪器等医疗器械企业也在趁此机会抢占市场。可孚医疗2021年该业务体量为19963.32万元，占比8.77%；新松医疗2021年制氧机产品的销售收入占比维持在90%以上。
针对制氧机供不应求，近期国内制氧机大厂们作了回答。
康泰医学1月3日在互动平台上表示，公司拥有3升、5升、7升、10升四款医用制氧机以及1升、2升两款可调节流量的家用制氧机，近期公司订单量较大，公司正在持续扩充产能，尽全力满足订单需求。

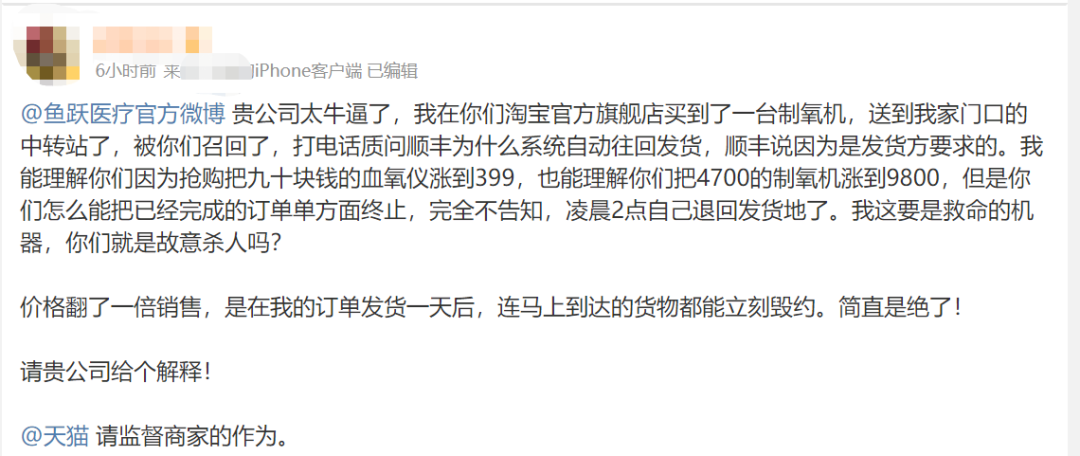

鱼跃医疗近日密集回应投资者提问，对于风头正盛的血氧仪涨价问题，鱼跃医疗回答称，公司生产经营合法合规，目前血氧仪产品没有涨价，因成本上涨，取消了折扣和优惠。制氧机涨价问题同样被网友诟病，此前“鱼跃已发货产品被召回”事件中，当事人表示其同一款制氧机从4700元涨到9800元。

来源：新浪微博
公开资料显示，鱼跃在江苏的全球最大制氧机工厂，拥有1500m的制氧机产线，30000㎡的生产规模，如果开足马力一天产能可达8000台。

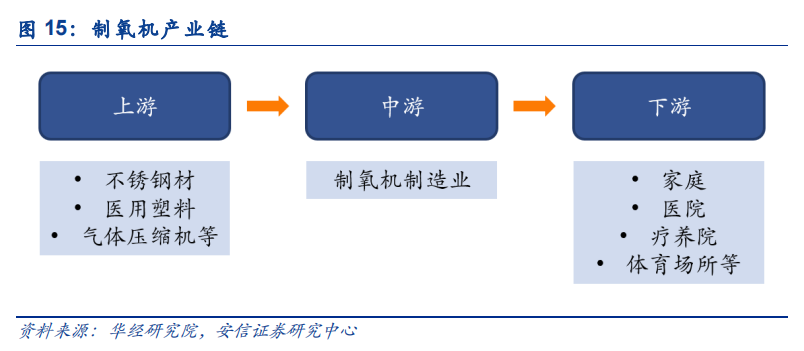

制氧机上游零部件芯片占多少？

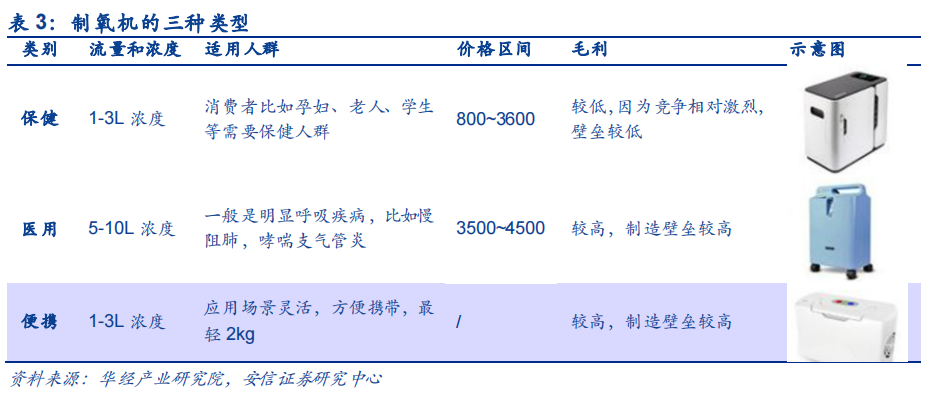

进口的制氧机定位高端，如日本大金制氧机（日）、美国亚适制氧机价格都在万元以上。
国产品牌相对平价，价格在2000-5000元不等。京东金榜中，销量最高的产品集中在2000-3000元左右，出氧量在3L、5L的医用级大容量。近几年随着国内市场的成熟，均价也在不断降低。

来源：中经智盛

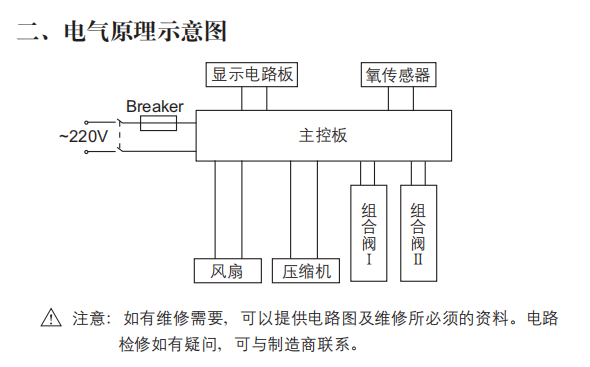

先来看制氧机的电路板和氧传感器，其在制氧机中的分量并非核心，电子元器件在制氧机中的需求占比为小头。

来源：鱼跃医用分子筛制氧机规格型号：8F-3A/8F-3AW/8F-5A/8F-5AW产品使用及技术说明书（修订日期：2016年09月）

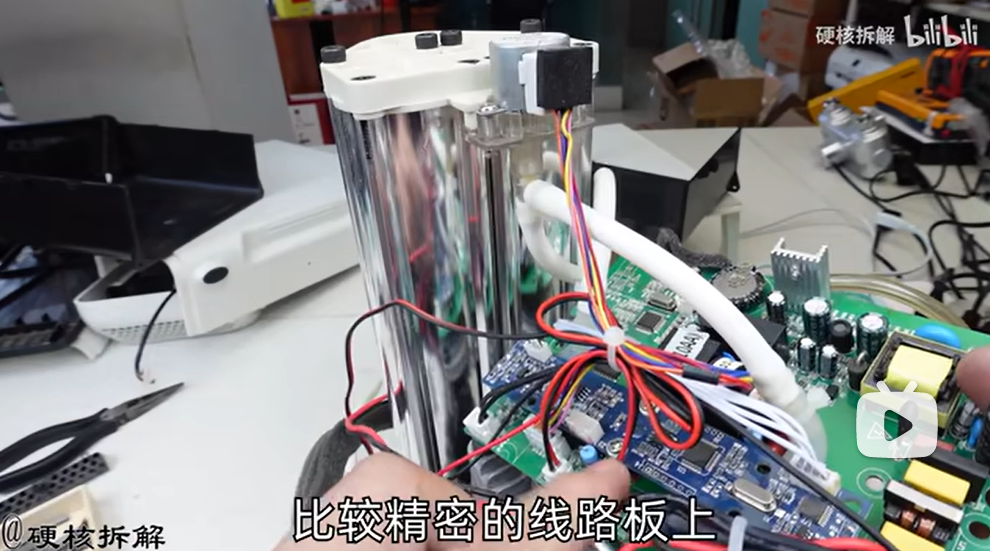

据知名博主“硬核拆解”2021年对某宝售价为1800元的欧姆龙制氧机家用HAO-2210便携式氧气机的拆解，空气经过一系列过滤最终经分离器后得到氧气，电路板等电子类器件只是辅助制氧机，起到控制和显示作用。

来源：硬核拆解视频《不用耗材就能制造氧气？拆开看看制氧机的工作原理是什么》
知乎答主@夜猫制氧机为我们介绍过，制氧机电路板大概只有手机的二分之一大小，和呼吸机50乘55（cm）左右的电路板相比小得多。从一些拆解视频和电路图来看，制氧机的核心部件主要有MCU、分立器件、传感器、电源管理芯片等。
搜索制氧机的芯片方案与选型，在健康医疗设备方案开放方面，MLCC和传感器的选型关系电源纹波和传感器稳定性，除了医疗级别的MLCC，还要有高精度、低功耗的传感器方案。
国内模拟芯片设计公司纳芯微用于家用制氧机产品的芯片解决方案，就用到了NSPGS2系列压力传感器。据介绍，其集成了24位ADC、12位DAC，支持休眠工作模式，大幅减轻MCU负担；精度高，性能好，-20至70℃全温区综合精度2.5%；MEMS（微机电系统）芯片背面进气，集成内部温度传感器，实现温度补偿；有多种模拟电压输出形式等。
来自智芯传感的ZXP2（400KPa）绝压传感器，号称是自主研发的国内新一代ZXP2（400KPa）绝压传感器，支持模拟或数字输出，能够完全替代国外进口高端的压力传感器。在该传感器的控制下，患者可根据个人实际情况做出相应的调节，带来更低的功耗和更好的便携性。除用于制氧机外，还广泛应用于发动机控制、工业控制等领域。
分子筛制氧机的核心其实是在压缩机和分子筛。

压缩机方面，常见的压缩机品牌有托马斯，国内品牌还有大金、广顺、升耀、爱普力等，且国内主流的制氧机厂商海龟、鱼跃、新松等均已使用了国内品牌的压缩机。
分子筛是人工合成的沸石材料，有精确而均匀的结构和尺寸的孔，能够根据分子大小和极性优先吸附气体和液体。我国基本也实现了分子筛的国产替代，国内企业在低端成型分子筛市场已经发展成熟，建龙维纳、上海恒业、大连海鑫的分子筛产能位列全球前十。（2018年统计）

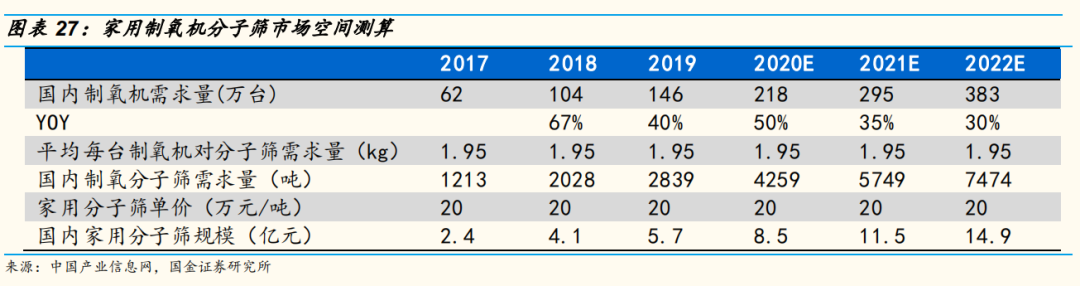

目前市场上家用制氧机的容量分为1L、 3L 和 5L，平均1L所需要用到的分子筛650g，中性假设1台制氧机的分子筛用量为3L，则1台制氧机需要分子筛 1.95kg，推算一台制氧机的分子筛成本就有390元（1.95/1000*200000=390元），在2000-3000价位的制氧机中占比约为13％-19.5％。

分子筛属于原材料，决定氧浓度的核心是填装技术，你也不可能随意更换。如果填充技术差，摩擦过大，容易受潮，机器使用1-2年后，氧浓度下降快。
国家要求制氧机氧浓度低于82%国际标准，必须低氧浓度报警，有些制氧机厂家不具备这项功能，普通消费者就很难发现。

总结

口罩、抗原、药品等市场漫天要价的现象已不稀奇，医疗设备供不上来，市场鱼龙混杂。原材料涨没涨不知道，但每到这个节点，大牌制氧机商家们也开始减少优惠活动，开启一系列“原价”预售，将“买不买”的问题抛给消费者。
除了购买难，作为辅助治疗的医械，制氧仪的正确使用对普通人来说也是一个挑战。
医学上2L/分钟-3L/分钟就是一个低流量的吸氧，到了5L/分钟以上就算高流量吸氧，呼吸系统严重受损才用得着5L/分钟以上，正常来说，需要将这种高流量吸氧维持在90％的水平。相较医院的氧气瓶，分子筛制氧机的氧气浓度很难保障，还可能面临失效，氧气质量和维持时间都不稳定。
日常使用上，制氧机还需要搭配鼻导管吸氧、面罩吸氧、储氧面罩吸氧甚至是呼吸机，很多没有经验的购买者很难正确操作，所以以往都是需求者在医嘱下进行购买使用。
无论是血氧仪还是制氧机，都是医疗辅助工具，都不过是每一个个体在面对不确定性之下的一个额外“保障”：万一用上了呢？
资料来源：安信证券、知乎答主@夜猫制氧机、医药经济报等
