英飞凌双核MCU板卡拆箱体验来了！

达尔闻的专业测评师妮姐最近拿到了一块英飞凌的CY8CPROTO-062S3-4343W评估板（以下简称：PSoC™ 62S3 Wi-Fi BT套件），对于这块板子她赞不绝口。眼见为实，下面给大家带来妮姐的拆箱及demo体验。

第一眼：薄，真的是薄

拿到板卡，妮姐的第一印象就是好薄。这么薄，有两个原因：

1. 包装形式独特，不像我们之前评测的其他板卡有包装盒、防尘袋等，PSoC 62S3 Wi-Fi BT套件就像一张大号的卡片。




2. 板卡设计形式讨巧，板子上没有特别“高大”的器件，即使最高的接插件也采用卧式，完美降低整板的高度。

正面是板卡，反面则是快速上手指南，让人拿到板子就能够快速体验。如此简洁的包装想必英飞凌是要把环保理念进行到底了。

浅感受：板子上的好“货”

从板卡布局上看，PSoC 62S3 Wi-Fi BT分成3大块：

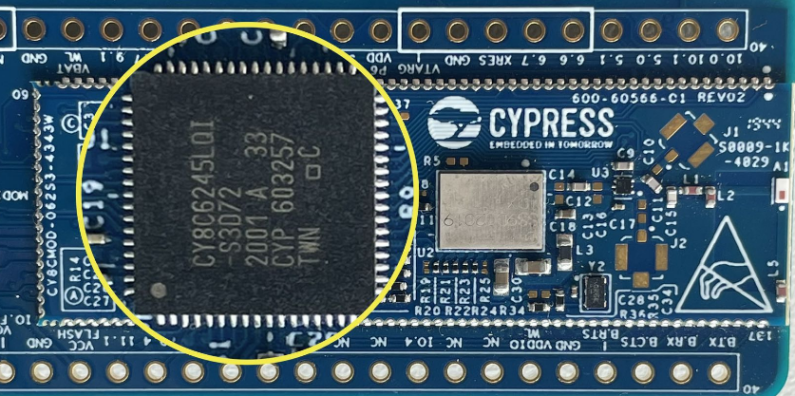

其中，红色部分是套件的核心。在子模块上有两个重要芯片：

一是双核的PSoC 62 MCU，最高150MHz主频的Cortex M4内核和最高100MHz主频的Cortex M0+内核，还包含512KB Flash，256KB SRAM。

二是内置了CYW4343W的超小模块，包含2.4 GHz Wi-Fi和蓝牙功能。

在下面的底板上还有一个512Mbit 串行NOR Flash（S25FL512S），通过Quad SPI连接到PSoC 62 MCU，可以用于数据和代码的加密存储执行。

绿色部分是板载的编程/调试器——KitProg3，使用行业标准的串行线调试（SWD）和JTAG协议，在DAPLink模式下支持大容量存储编程。KitProg3上的功能实现通过PSoC 5LP完成。

黄色的部分是CAPSENSE触控区域，BTN0和BTN1是两个CAPSENSE电容感应触摸按键，SLIDER则是5段感应触摸滑块。既可以做成触摸按键形式，也可以做成滑条，还可以做成纵向的接近感应，CAPSENSE可以替代许多机械开关和控制，实现简单的触摸感应界面，可以说是为了HMI交互体验专门定制的。

板子上还有这些资源：

1. PSoC 6 MCU和PSoC 5LP MCU的电源指示灯、复位按键

2. KitProg3的状态指示灯、模式选择按键

3. 用户可编程LED灯、按键

4. 2个USB接口，1个为板卡供电以及下载调试，1个接到了MCU的USB Device 口。

5. PSoC 6 MCU 电源选择跳线，1.8V或3.3V

6. PSoC 6 MCU GPIO接口，可以连接各种外设

深度上手：CAPSENSE™触控体验

对于PSoC 62S3 Wi-Fi BT这个套件，妮姐最感兴趣的就是CAPSENSE触控区域了，来吧，展示~

（插入演示视频，截图上面视频中的一小段）

得益于英飞凌工程师的努力，小白新手可以获得非常详细的例程。第一次使用PSoC 62S3 Wi-Fi BT的妮姐，愉快地开启了板卡体验：

第一步：ModusToolbox™安装

使用ModusToolbox 开发和调试PSoC 6应用。ModusToolbox软件是一套工具，其中一个工具是基于Eclipse的多平台支持配置和应用程序的集成开发环境（IDE），称为ModusToolbox IDE。

ModusToolbox是一个免费的开发生态系统，包括ModusToolbox IDE和PSoC 6 SDK。ModusToolbox IDE汇集了板级资源包、中间件和固件构建应用程序。使用ModusToolbox IDE，可以启用和配置设备资源，中间件库；编写C源代码；并对设备进行编程和调试。

第二步：连接板卡与PC

使用USB电缆通过J8接口将板卡连接到PC上。KitProg3可以在CMSIS-DAP Bulk大容量模式（默认即可）或CMSIS-DAP HID模式或DAPLink模式下操作，CMSIS-DAP Bulk模式编程更快。模式可以通过按钮SW3选择，STATUS LED2状态灯区别不同模式，比如常亮是CMSIS-DAP Bulk，以1 Hz频率闪烁是CMSIS-DAP HID，以2Hz频率闪烁是DAPLink。

STATUS LED2常亮为CMSIS-DAP Bulk，模式

第三步：新建ModusToolbox Application

在ModusToolbox IDE中，将CAPSENSE所需的代码示例导入到新的工作区中。先选择目标硬件：CY8CPROTO-062S3-4343W，然后选择CAPSENSE_Buttons_and_Slider，等待创建成功。

在导入示例这里，能看到很多外设的示例demo，都可以创建，极大方便用户快速体验CY8CPROTO-062S3-4343W评估板。（注：在创建示例过程中，需要调用GitHub上的内容，建议使用VPN，会比较快。）

第四步：编译运行

以KitProg3模式，点击运行。经过编译之后，会下载到板卡上。5段CAPSENSE滑条（SLIDER）和2个CAPSENSE按钮（BTN0、BTN1），可以控制用户LED（LED4）的状态。轻触BTN0，LED4亮，轻触BTN1，LED4灭；手指从左到右轻划SLIDER，LED4状态从灭逐渐明亮到常亮状态。（演示过程见上面视频）

除了上面的CAPSENSE触控实验，PSoC 62S3 Wi-Fi BT套件上还可以体验下面的功能：

1. 板载的蓝牙功能：如可以通过Bluetooth®Low Energy GATT配置文件远程获取板上的信息，比如LED的状态等；

2. 板载的Wi-Fi功能：如可以通过Cloud Connectivity Manager（CCM）评估工具包，将MQTT消息发送到AWS IoT Core云端，根据CAPSENSE滑块的位置，发送LED亮度；

3. 各种外设功能：如PWM、SPI、I2C、UART、ADC等。

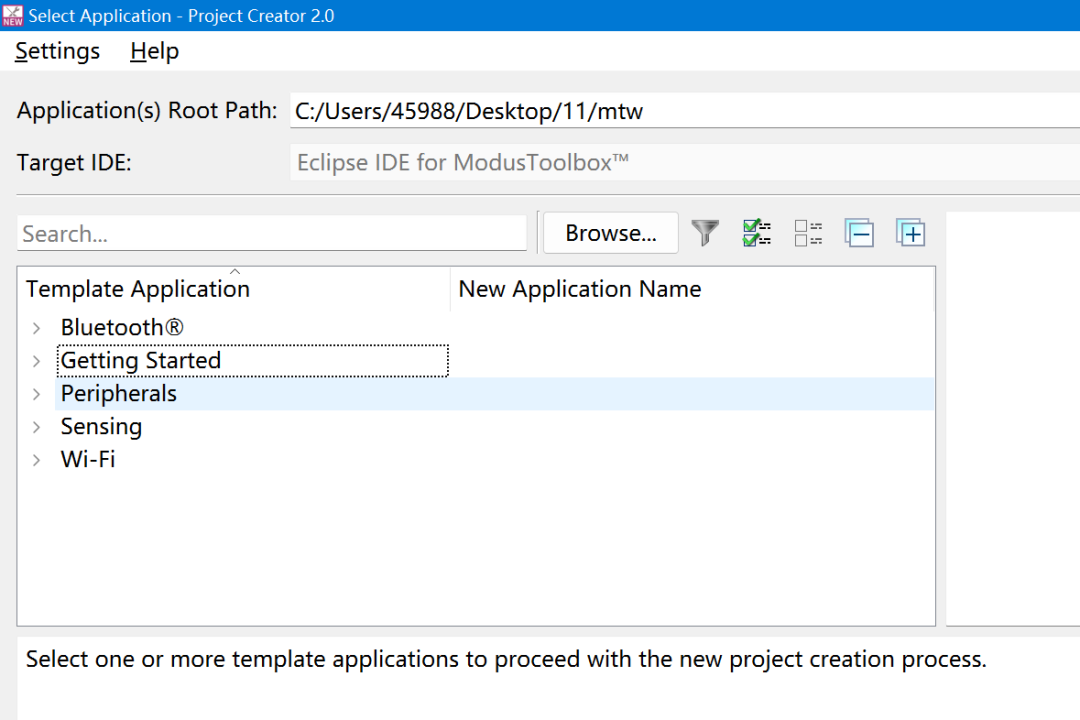

以上这些功能的演示在ModusToolbox IDE创建例程时，都可以进行选择体验，而且这些仅仅是一小部分例程：

总结

刚拿到板卡的时候，妮姐也和大家一样，认为这块板比较冷门，资料、例程等资源应该比较少。进一步了解之后发现，不管是板卡还是资源，可玩性都挺高。

√ 资料齐全、例程丰富。

在英飞凌官网上，可以下载用户指南、原理图、PSoC 6 MCU快速上手指南等资料。在GitHub上，可以查看所有的例程demo。

√ 可玩性高。

虽然板子上目前的外设资源比较少，但是基于CAPSENSE 按钮和滑条，可以实现很多有趣的设计，比如连接屏幕设计便携式媒体播放器；连接智能家居，实现触摸控制。此外，PSoC 62 MCU的GPIO Pin脚已引出，可以连接更多外设，比如摄像头、传感器等，进行实时控制或演示。

√ 双核加持，PSoC 6 MCU是个不错的选择。

之前，大家认为PSoC架构和MCU没啥关系，这就让PSoC显得很“高冷”，很“另类”。但事实上PSoC大量应用于嵌入式应用领域，所以从PSoC 6开始，我们发现PSoC架构就是MCU，是专门针对嵌入式，尤其IoT应用的MCU+平台，即MCU+可编程模拟外围电路+可编程数字外围电路，比一般的MCU平台更强大。像PSoC 6 MCU，M4内核性能强大，可以进行信息的计算、数据传输、无线连接及图形显示等功能，而M0+内核可以做到输入输出、控制电容触摸、蓝牙低功耗控制，其它通讯控制功能以及负责产品功能安全等。

英飞凌的PSoC系列产品已经面世20年。在过去的很多嵌入式应用中，都有PSoC系列产品的身影。我们可以根据自己的应用需求选择，就PSoC 6家族来说，如果不需要互连互通的传统嵌入式应用，需求明确，可以选用入门级的61系列；如果需要灵活性和高性能，可选择62系列；如果有明确无线连接需求（如可穿戴），可选择高集成度的63系列，如果想针对应用安全，可以选择64系列。

PSoC作为一款可模拟/数字混合可编程器件，功能是非常强大的，PSoC 6作为最新的超低功耗PSoC，在IoT行业对手极少，尤其是在极低的功耗下，性能很难得。如果对CY8CPROTO-062S3-4343W评估板，或者PSoC 6 MCU感兴趣的小伙伴，可以通过点击以下链接查看更多信息：
