PCB工程师你知道“金手指”是什么吗？

对80-90后来说，金手指意味着游戏，毕竟任天堂的红白机、小霸王游戏机的游戏卡，就是通过金手指进行电气连接的，当然对于PCB工程师来说，金手指是一个熟悉的PCB专业名词术语，今天我们来谈谈用真金做的电路板——“金手指”。

在电脑内存调、显卡上，我们经常会看到一排金黄色的导电出片，这就是我们常说的“金手指”。

在PCB设计制造行业中，金手指是指将PCB电路板的一段插入连接器卡插槽，使用连接器的插入脚作为电路板的出库，使焊盘或铜皮与相应位置的引脚接触，为了达到定向的目的，并在PCB板上将镍金板镀在该焊盘或铜皮上，由于该形状酷似金手指，所以被称为“金手指”。

一般来说，金手指的主要作用是连接，所以必须具备良好的导电性能、耐磨性能、抗氧化性能和耐腐蚀性能，按照其性能特点，将金手指分为以下几个：

①常规金手指

即齐平手指，特点是位于PCB板边，位置整齐排列并相同长度，焊盘的宽度是长方形，应用广泛，经常见于网卡、显卡等类型。

②长短金手指

即不平整金手指，特点是位于PCB板边长度不易的长方形焊盘，经常见于存储器，U盘，读卡器等

③分段金手指

即间断金手指，与长短金手指不同，分段金手指是位于板边位置长度不一的长方形焊盘，但其前端断开。

①金手指的表层尽量避免铺铜；

②金手指在PCB设计时必须做整块阻焊开窗处理，但PIN不需要开钢网；

③为增加金手指的耐磨性，金手指一般会配备电镀硬金；

④金手指内层里的所有层面必须做削铜处理，削铜宽度需大于

mm；尽量可以做到半手指削铜和整个手指削铜；

⑤在沉锡、沉银环节时，需要距离金手指顶端的最小距离在14mil，最好在PCB设计时焊盘距离手指位距在1mm以上，包括过孔焊盘；

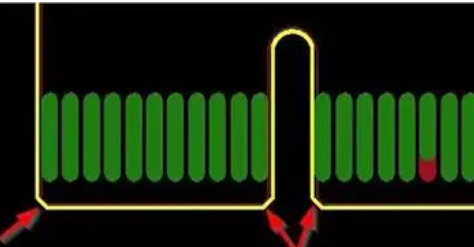

⑥金手指必须做好倒角设计，通常选为45°，其他角度是20°、30°等，若金手指的PCB设计没有倒角将说明有问题，如图所示。

以上就是关于金手指的总结，大家学会了吗？有没有对你的设计产生一些帮助呢？如果你觉得还不错，欢迎分享出来让更多人看到。
