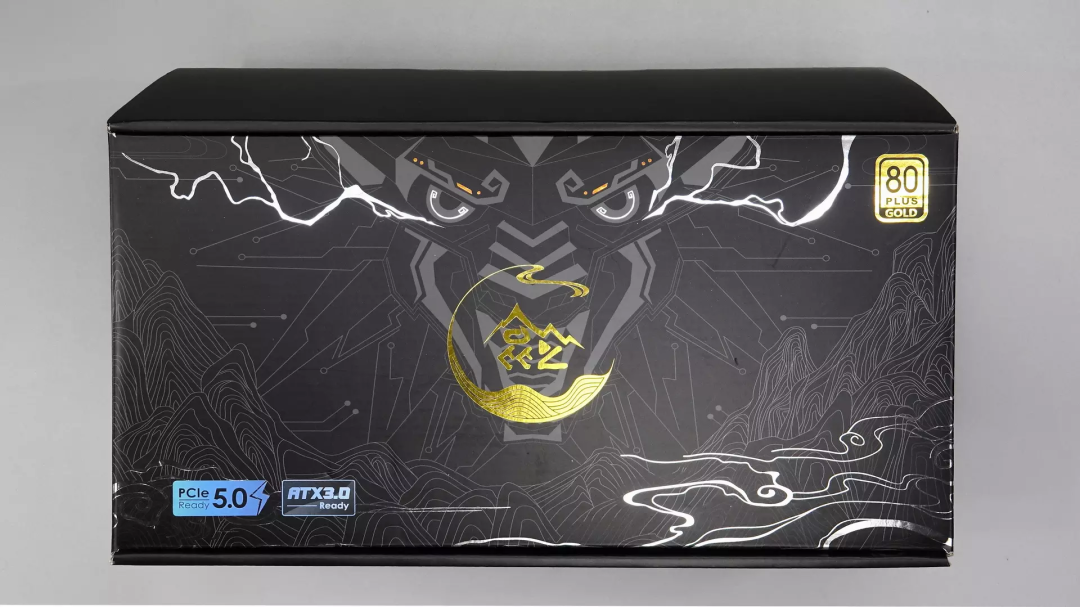

包装盒为黑色基调，正面是充满中国风的昆仑系列logo、山脉以及龙头图案设计，还有80PLUS金牌认证、PCIE5.0、ATX3.0卖点标识，整体十分霸气突出。

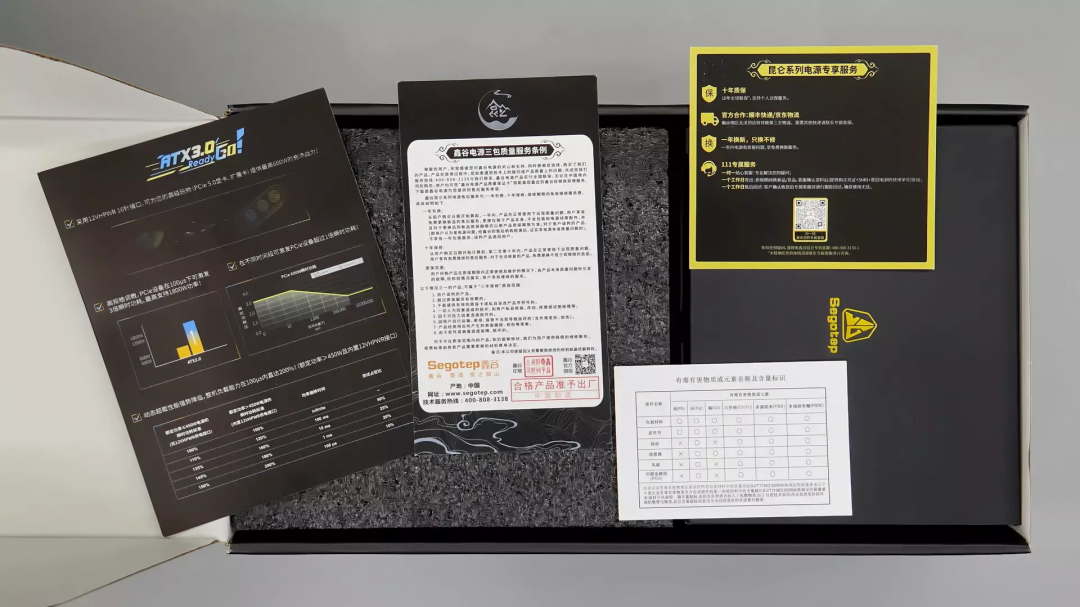

包装内有保修卡、三包质量服务条例卡、有毒有害物质清单等。

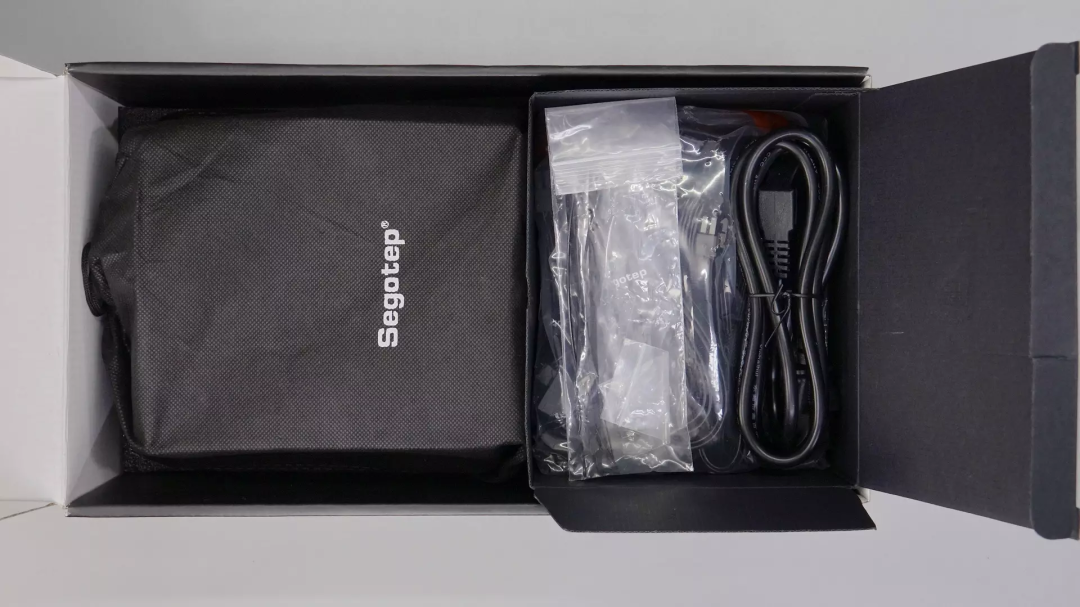

电源与线材分开装在左右凹槽内，电源套了一个收纳袋。

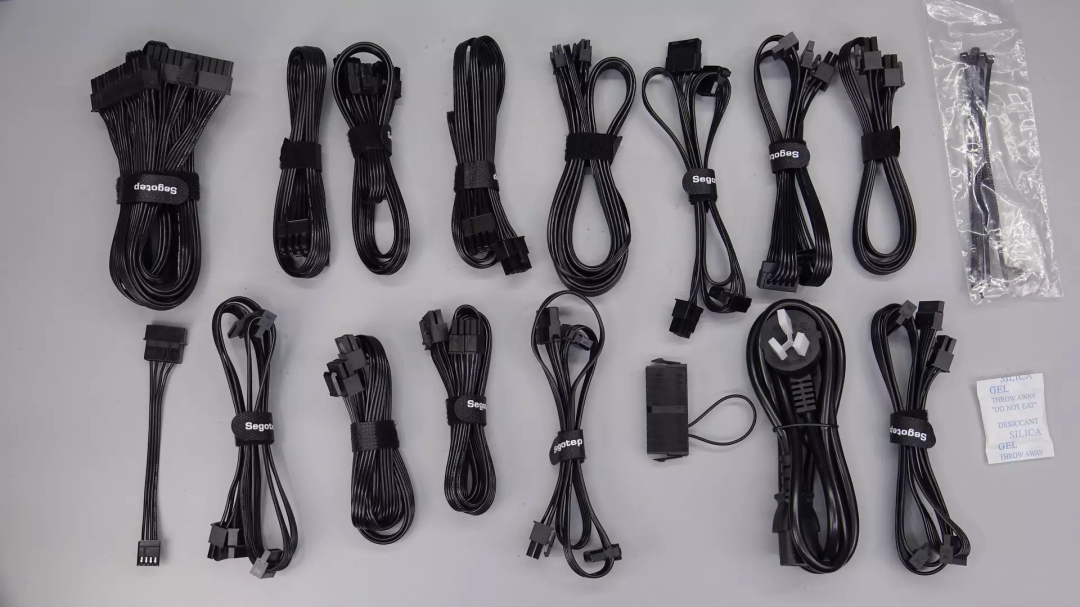

附带线材一览，包括电源线，两条700mm长CPU4+4pin，一条600mm长主板24pin，两条550mm显卡6pin，两条550mm显卡6+2pin，一条600mm长PCIE5.0 16pin，三条450mm一分四SATA硬盘线，两条450mm一分三IDE硬盘线
以及小4pin接口，满足绝大多数主流装机需求。

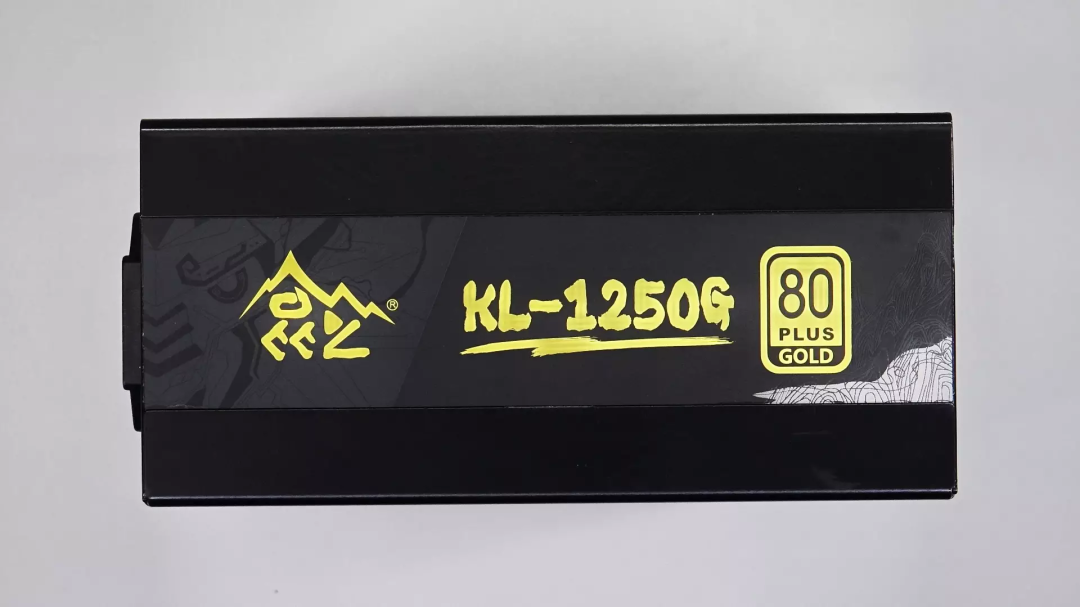

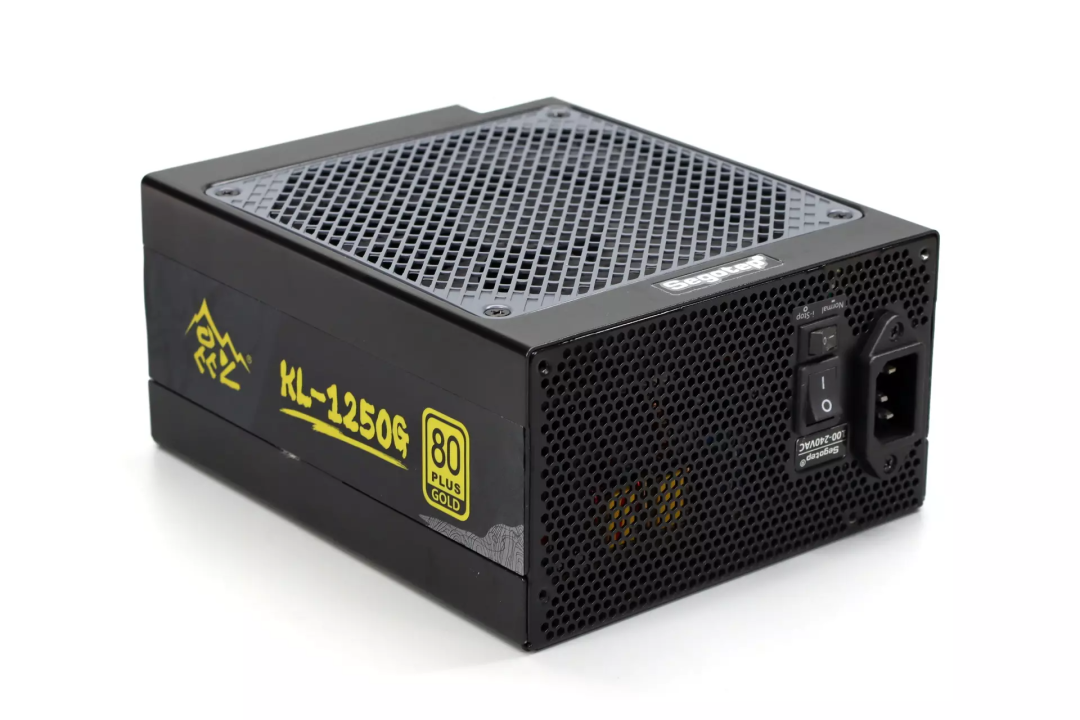

昆仑KL-1250G电源采用金属材质外壳，主体为黑色基调，品牌、铭牌参数等则是显眼的黄色，整体延续了鑫谷昆仑系列电源的国风语言设计。

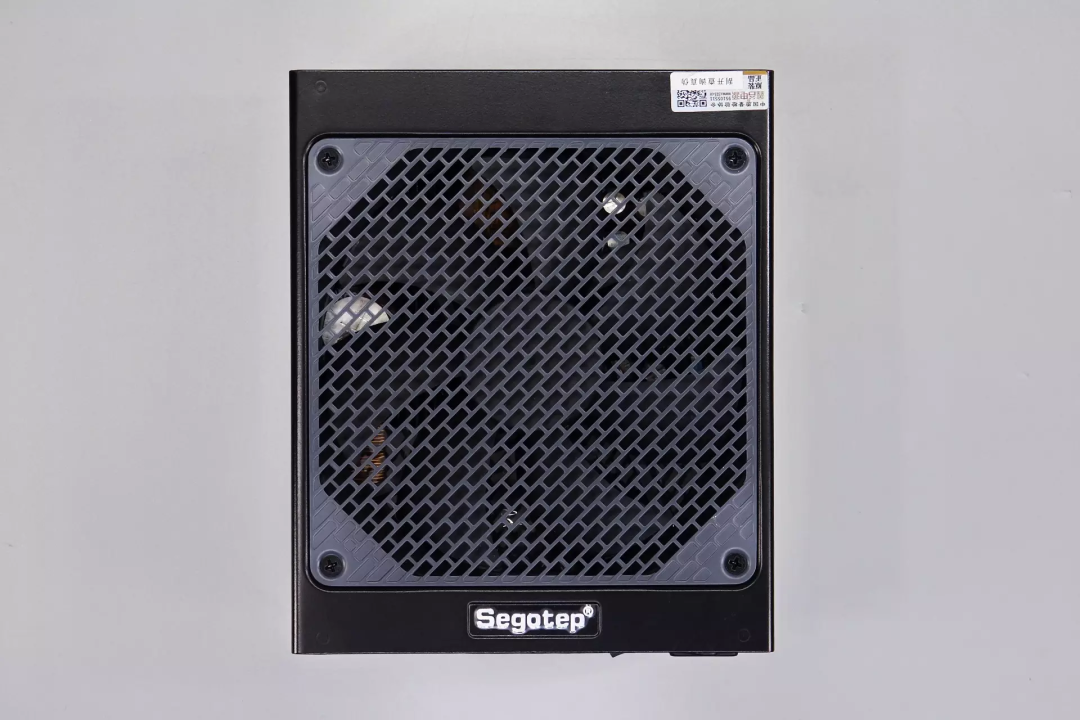

顶部装有散热风扇，螺丝固定，边缘有Segotep品牌以及防伪贴纸。

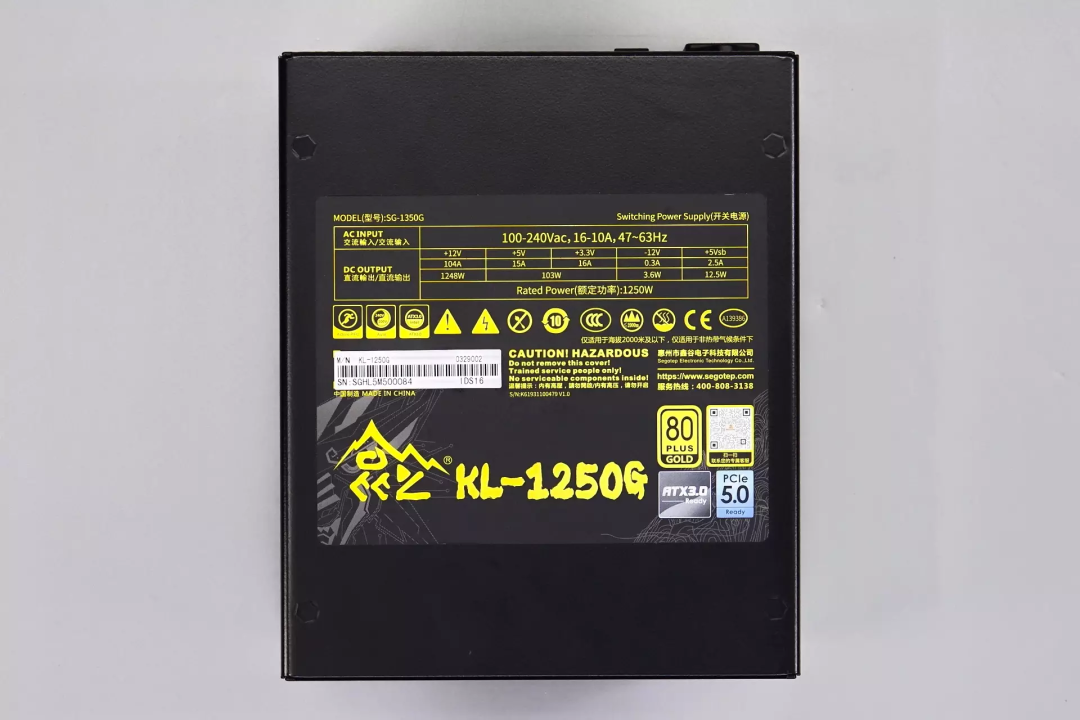

底部贴有电源铭牌型号：SG-1350G交流输入：100-240Vac，16-10A，47-63Hz直流输出：+12V104A 1248W+5V15A+3.3V16A 103W-12V0.3A 3.6W+5Vsb2.5A 12.5W额定功率：1250W制造商：惠州市鑫谷电子科技有限公司电源已经通过了CCC认证。

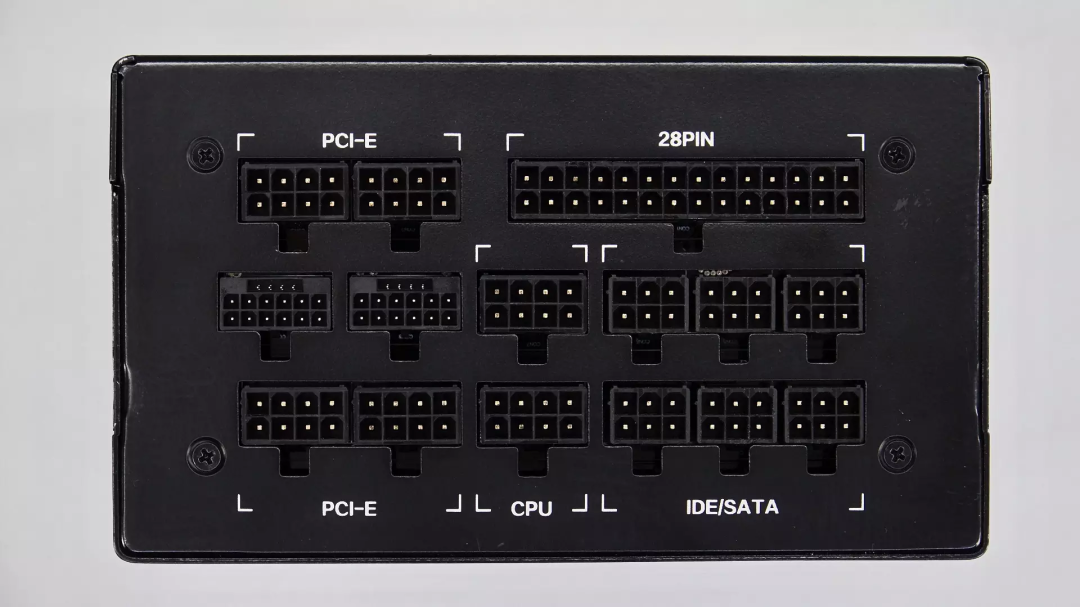

机身前端设有多个供电插槽，插槽旁分别印有PCI-E、28PIN、CPU、IDE/SATA四大提示标识，方便用户区别组装。

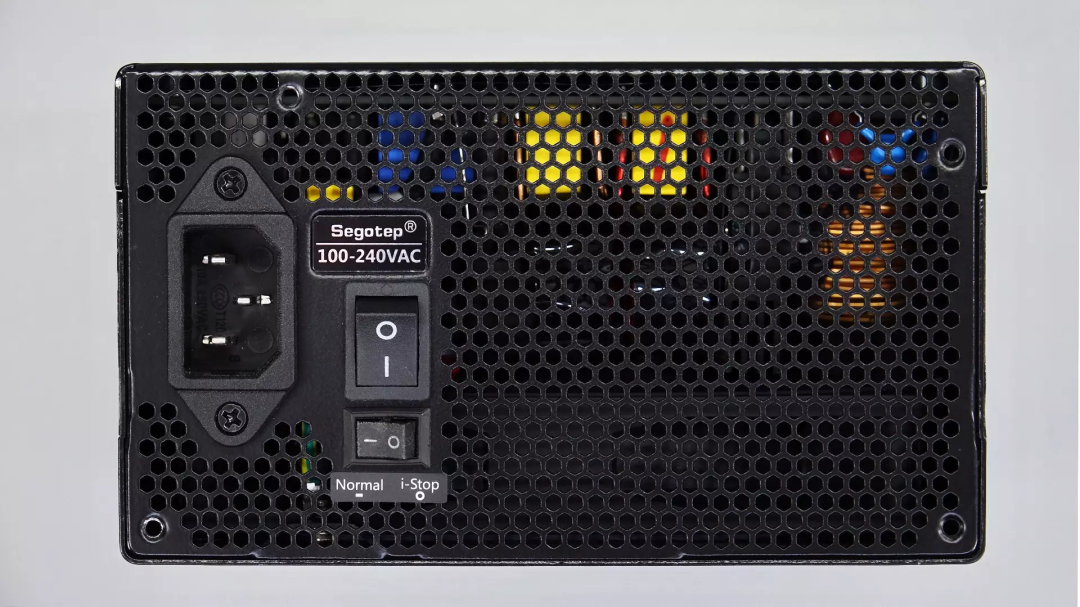

后面整体做了网格状散热窗口设计，并设有字输入接口、电源开关键、风扇智能启停键。

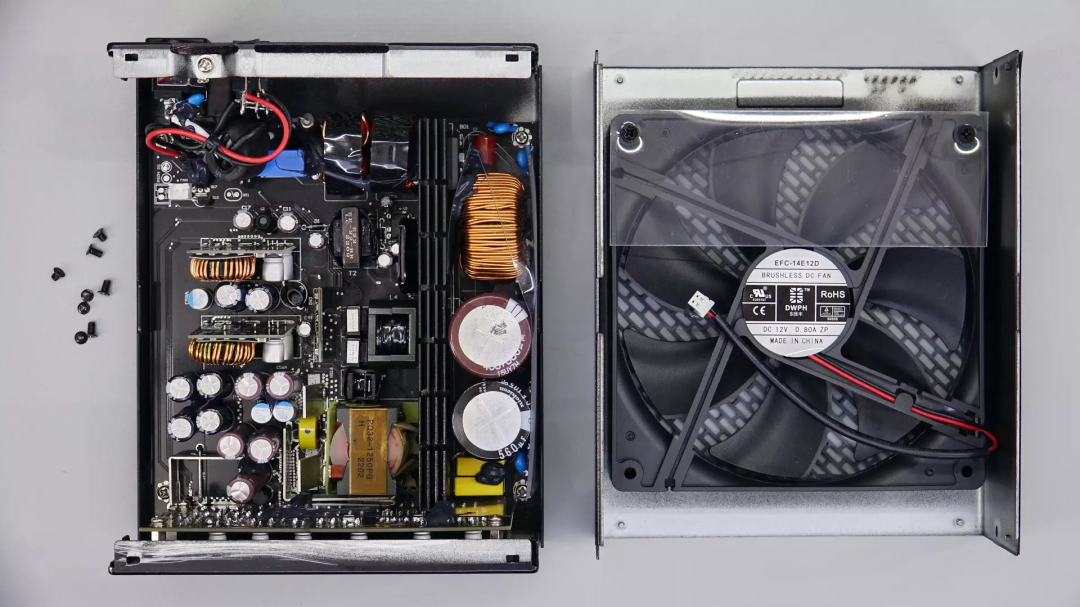

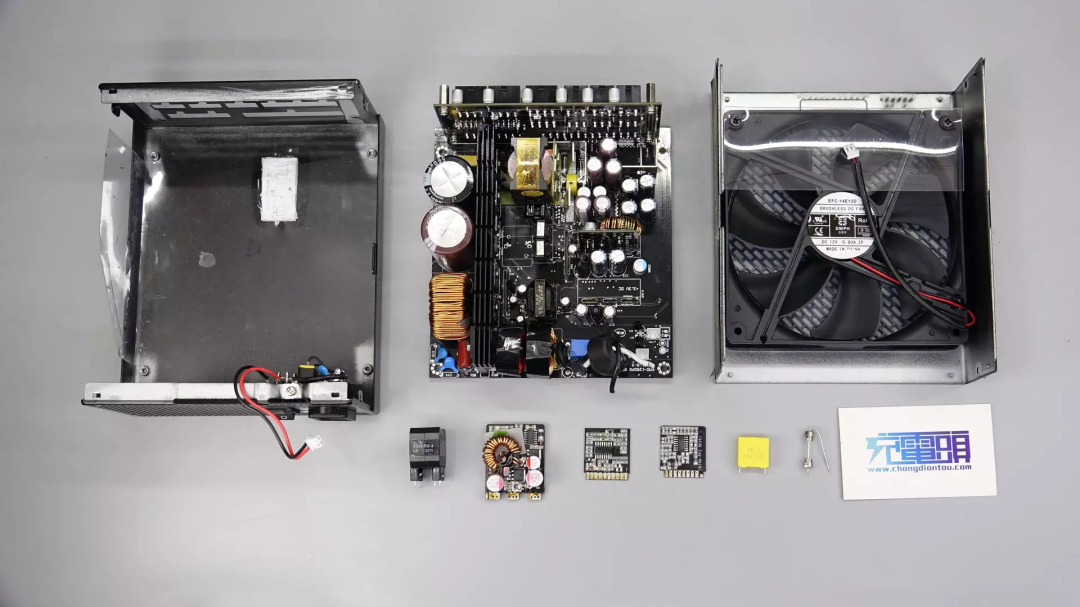

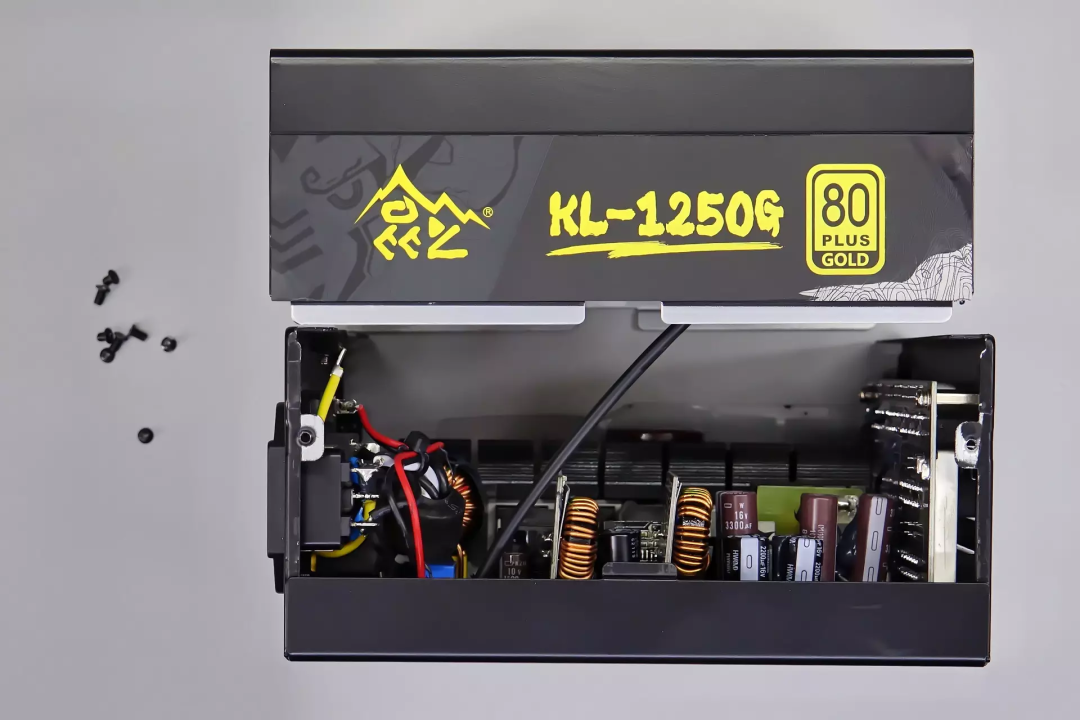

首先拧下外壳的固定螺丝，分开电源外壳。
电源上盖内固定散热风扇，风扇上固定扰流板，将气流导向变压器部分，充分流通降低温升。

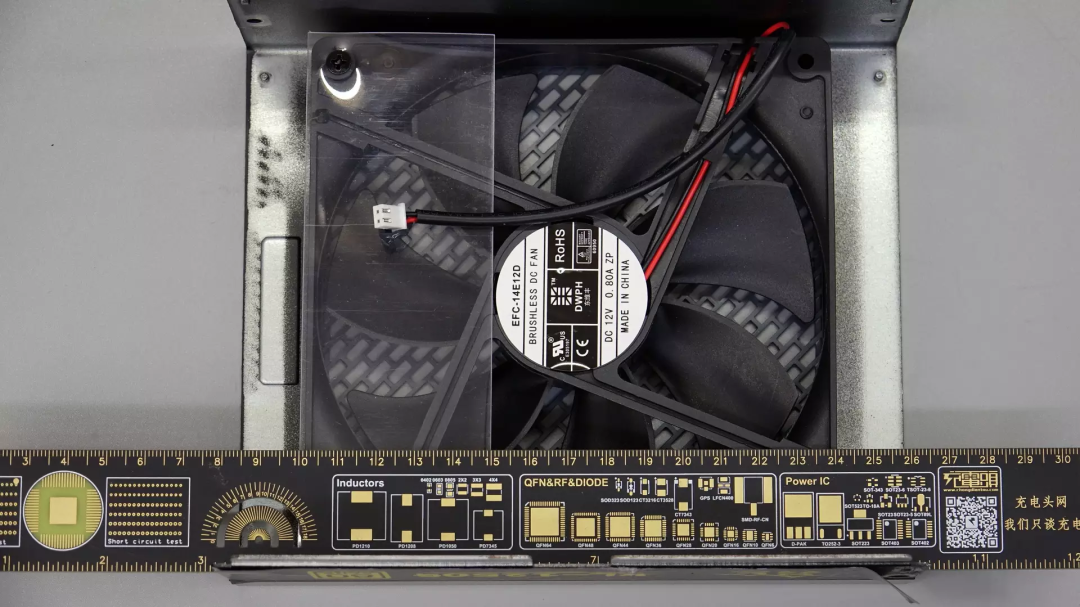

使用直尺测得电源散热风扇直径为14cm。

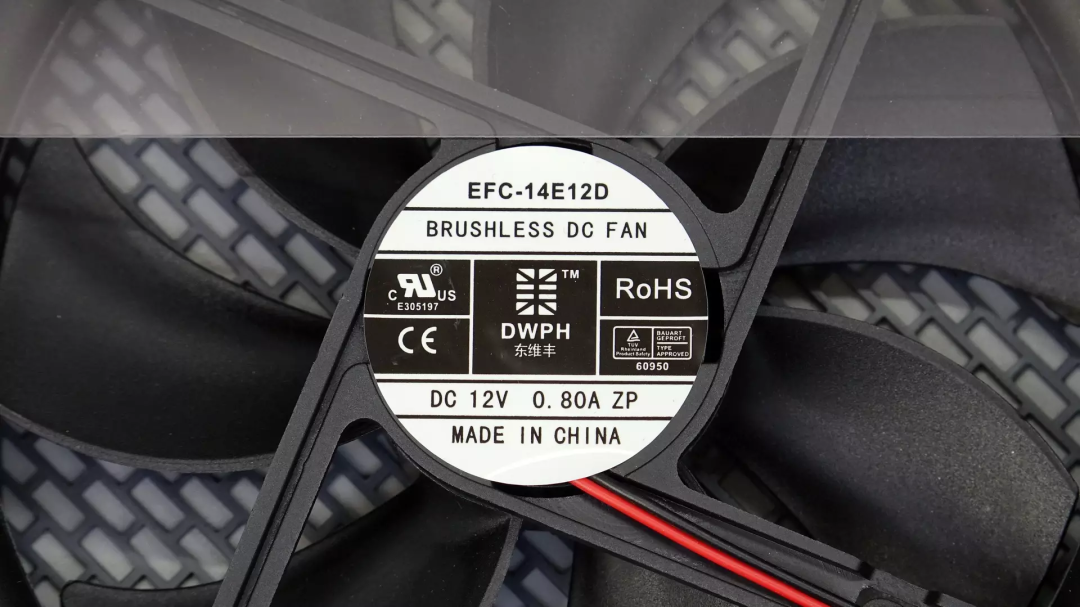

电源散热风扇来自东维丰，型号EFC14E12D，额定工作电压12V，电流0.8A，为双滚珠轴承，具有更长的使用寿命。

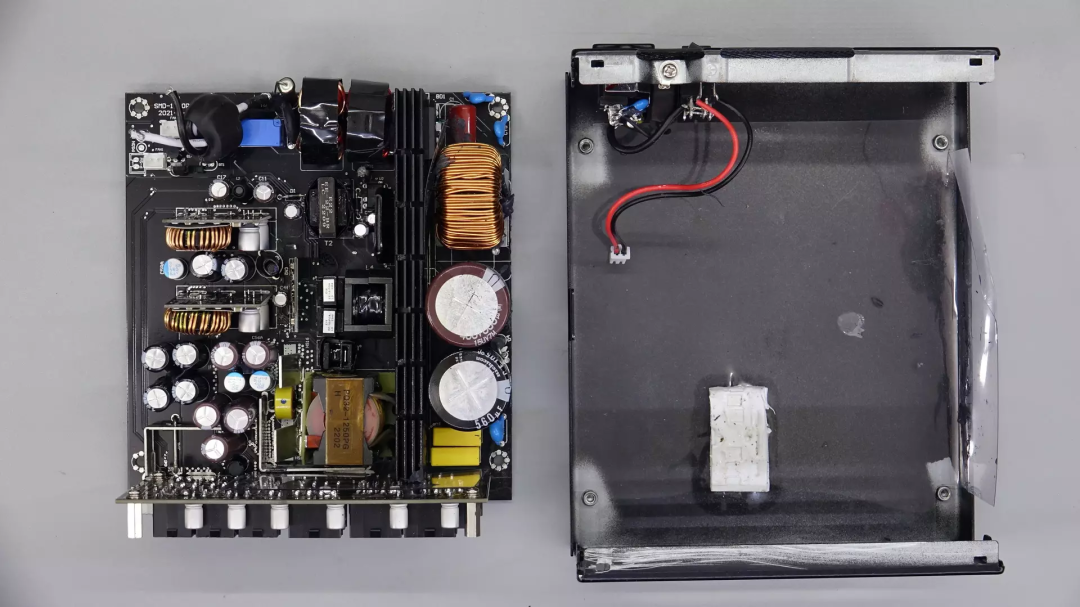

取出PCBA模块，电源外壳内部粘贴透明麦拉片绝缘。

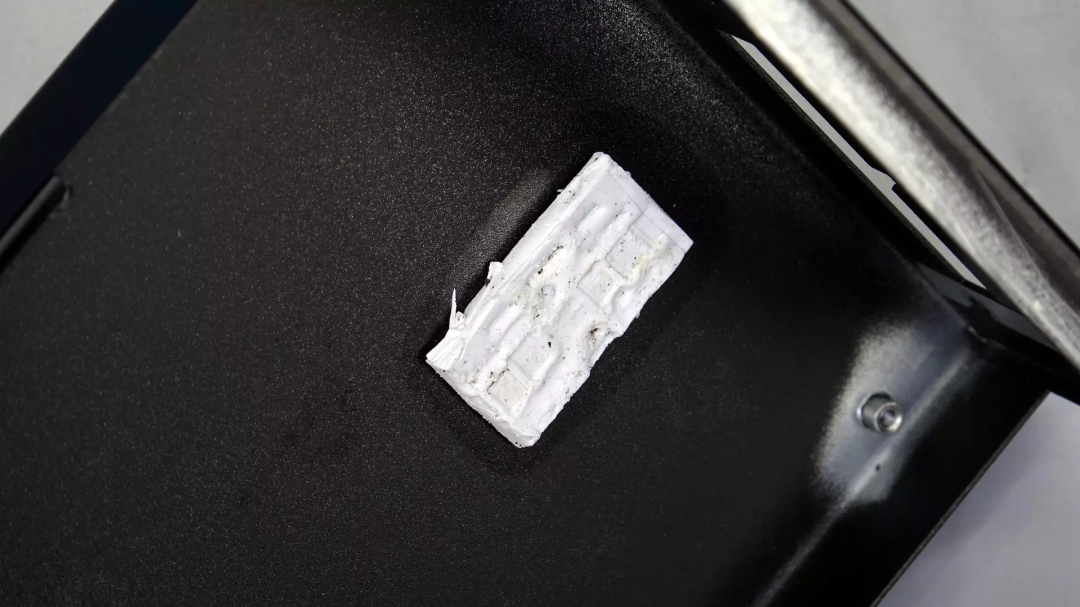

外壳内部对应同步整流管的位置粘贴一块导热垫，加强散热。

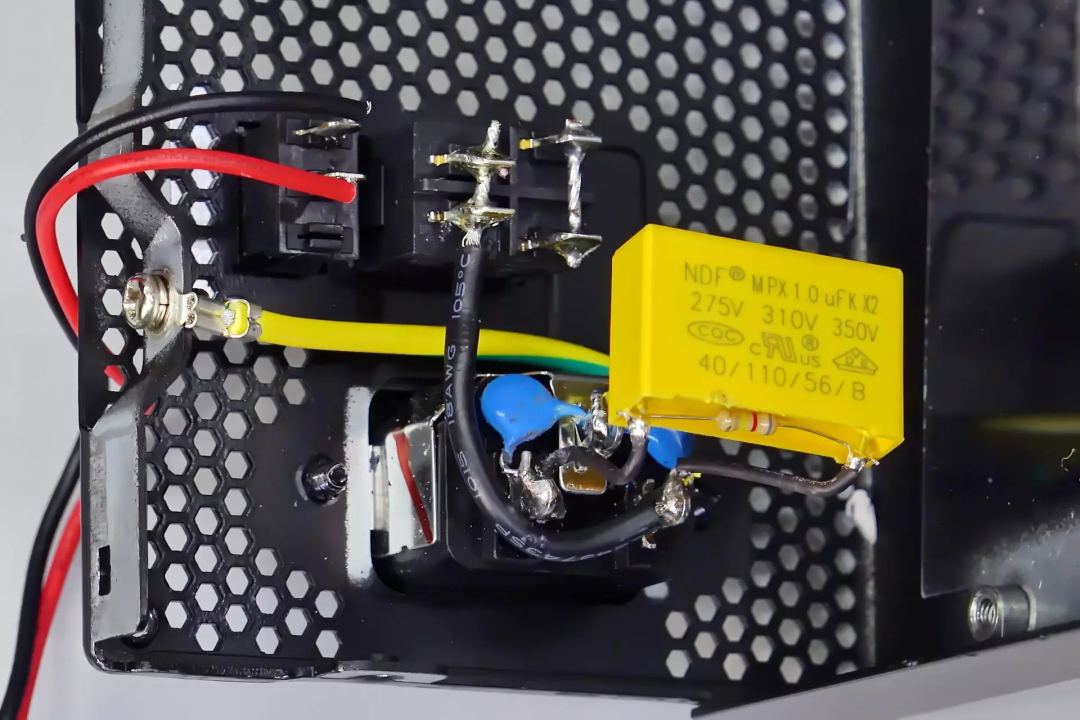

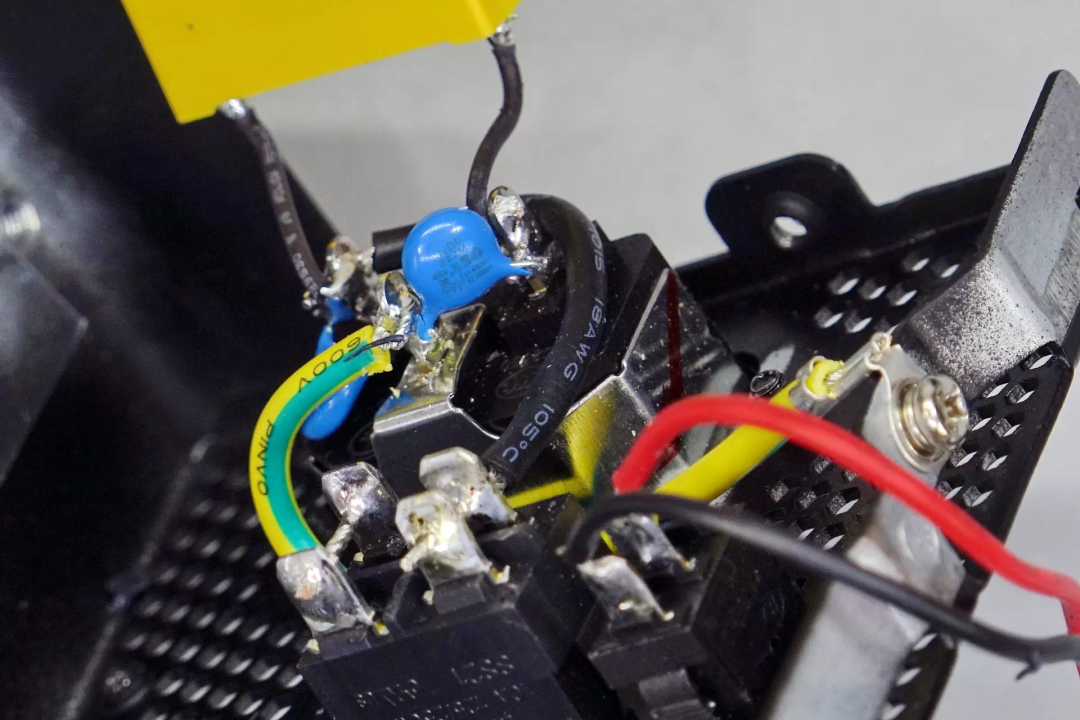

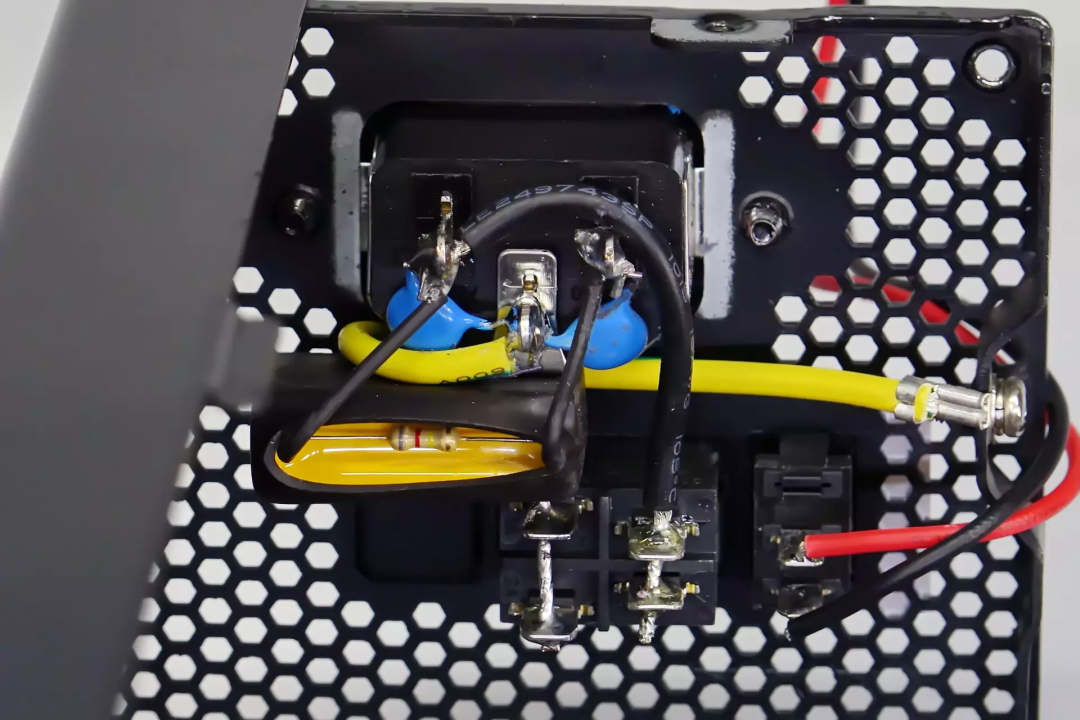

电源输入插座焊接蓝色Y电容和黄色X2电容，接地线直接连接到外壳上，电源线焊接连接。
安规X2电容规格为1μF。
插座上焊接的蓝色Y电容特写。

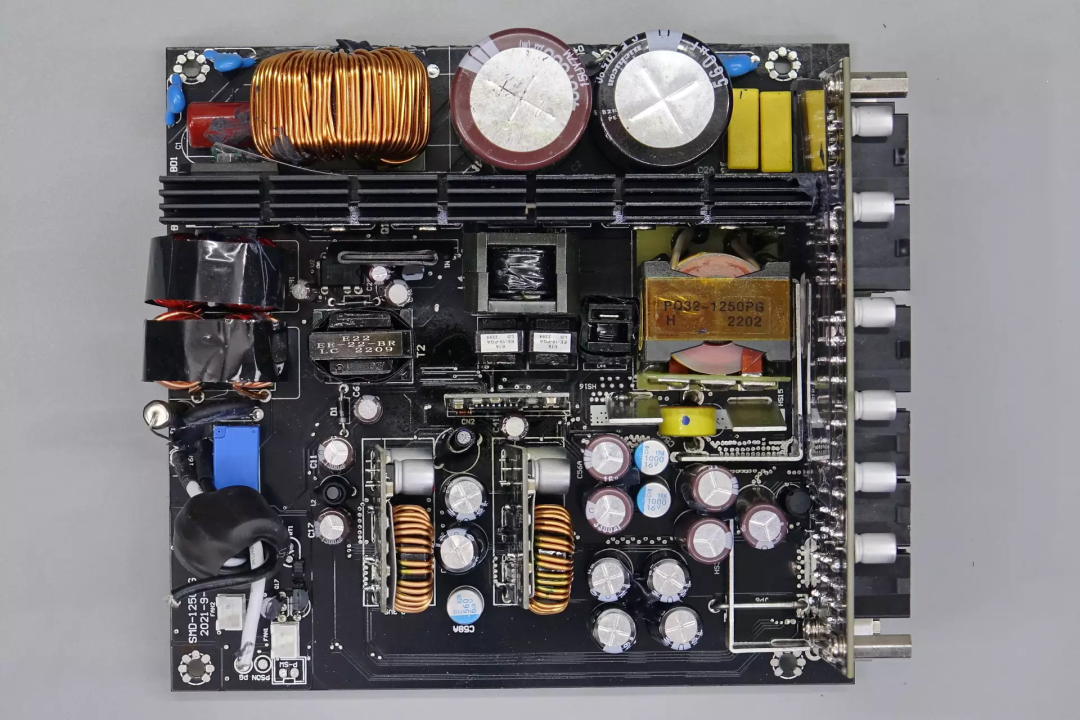

电源PCBA模块正面一览，其中左侧为输入EMI电路，顶部左上角为PFC升压电感，依次焊接两颗高压滤波电容，下方为散热片，焊接整流桥，PFC开关管，整流管和LLC开关管，下方为变压器，控制小板，待机电源，降压模块和输出滤波电容。右侧采用铜条焊接连接输出母座小板。

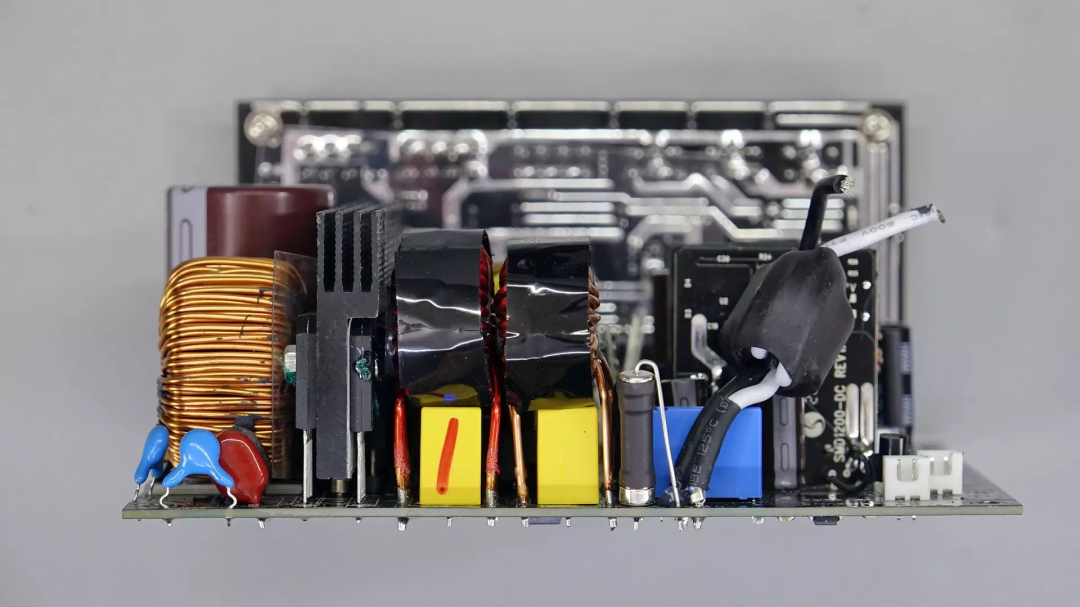

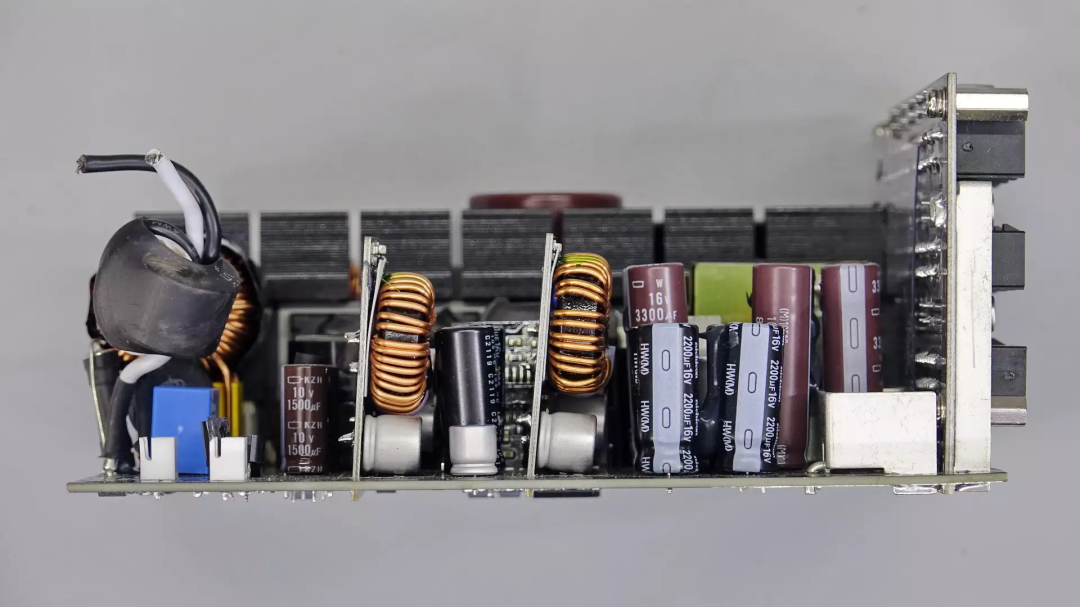

侧面元件一览，从右往左看起。

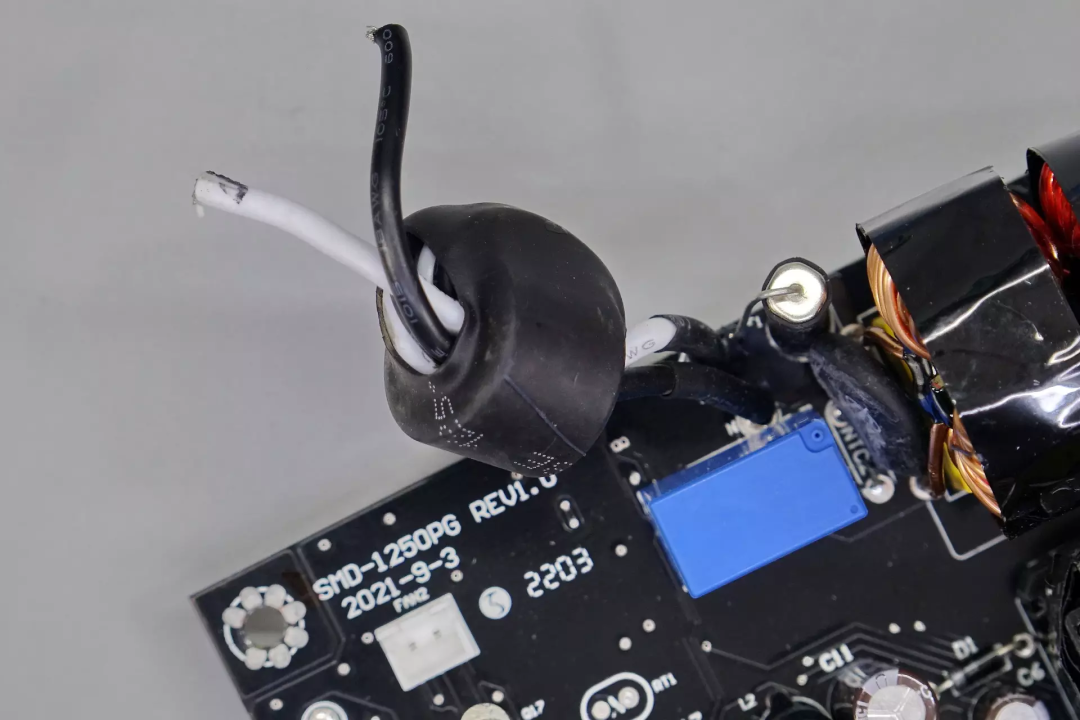

输入端导线穿过磁环抑制高频干扰。

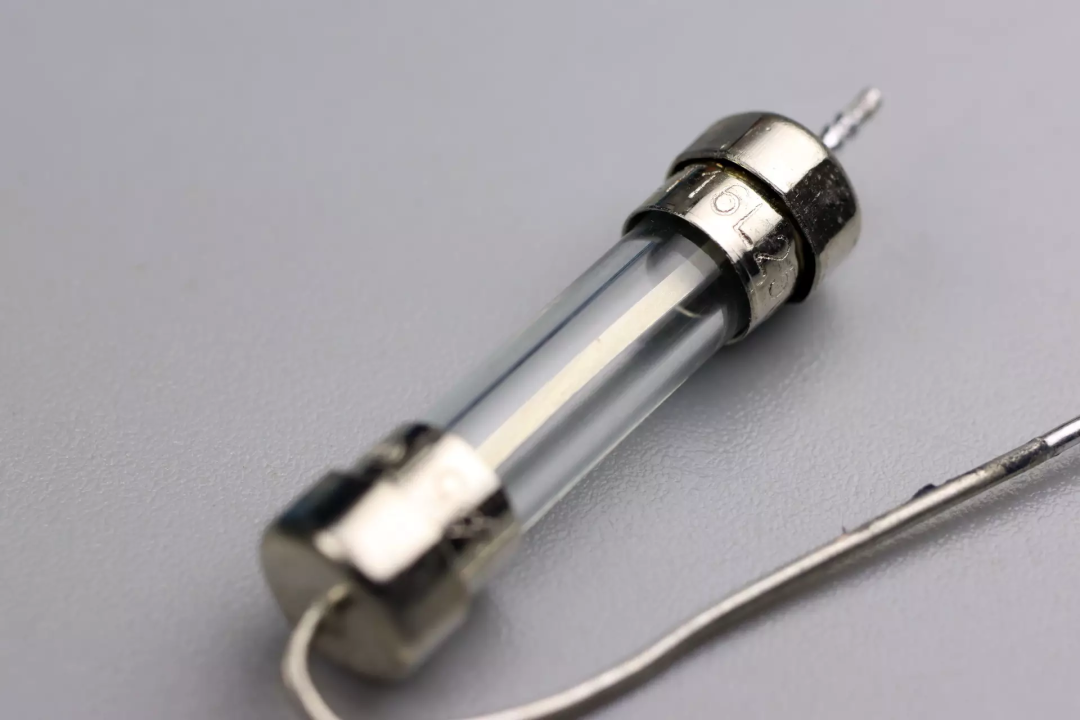

输入端保险丝采用热缩管包裹绝缘。

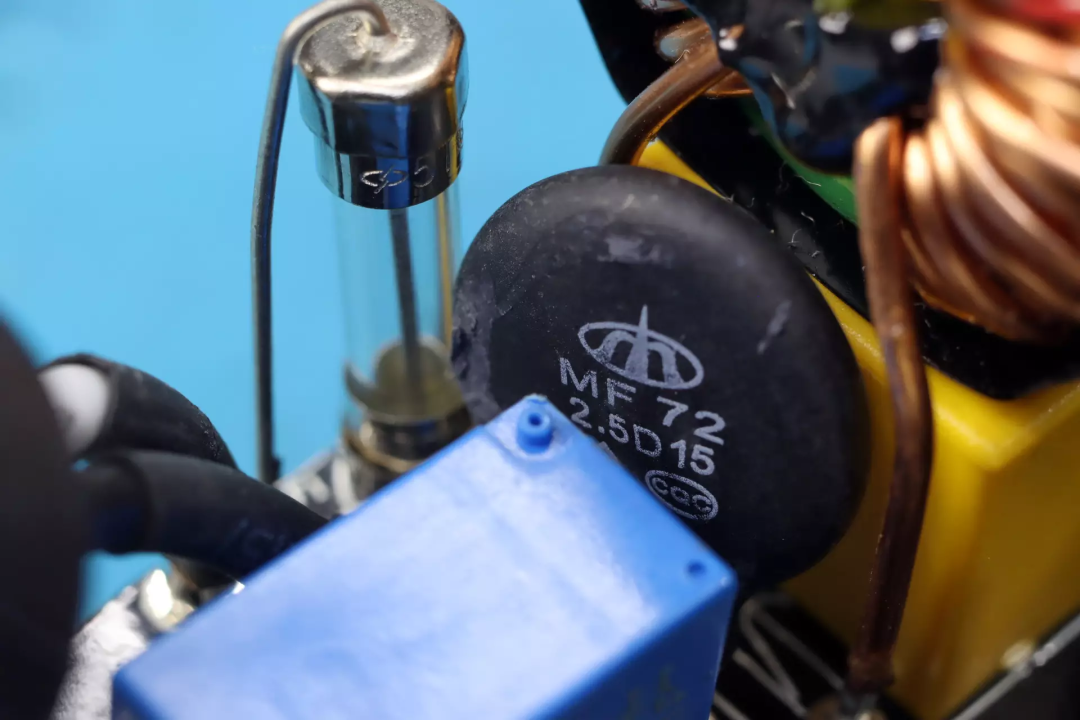

NTC热敏电阻来自时恒电子，MF72系列，冷态电阻为2.5Ω，直径为15mm，用于抑制电源通电的冲击电流。

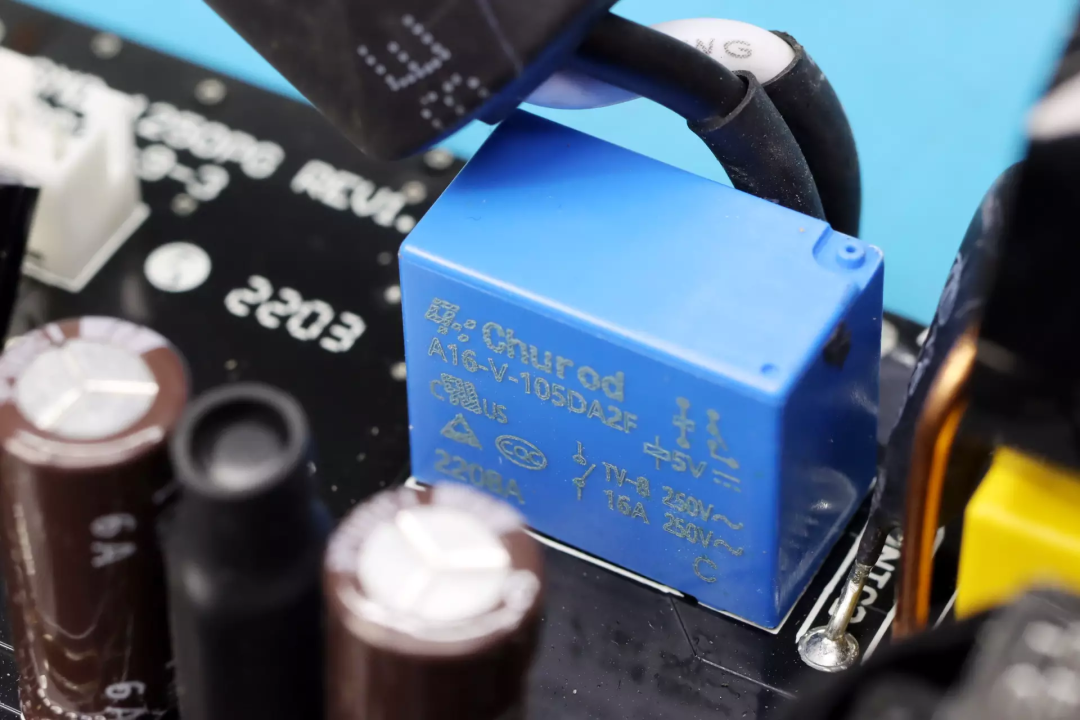

一颗蓝色继电器用于在电源正常工作时短路热电偶，降低损耗，继电器来自中瑞汇德，为A16系列，线圈电压5V。

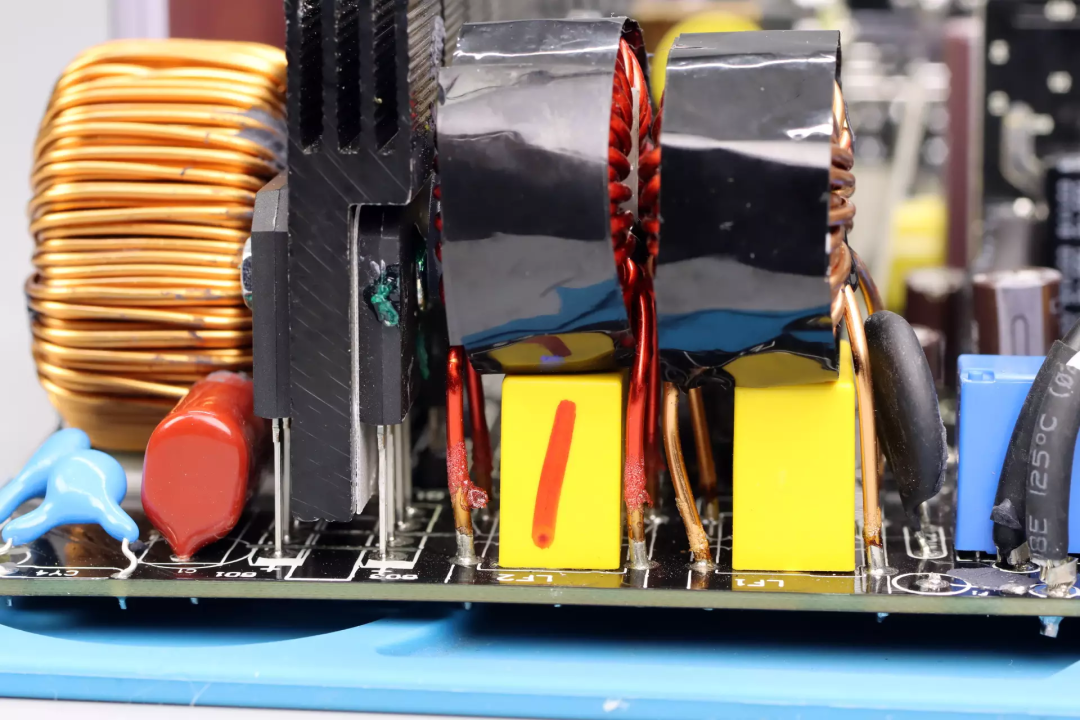

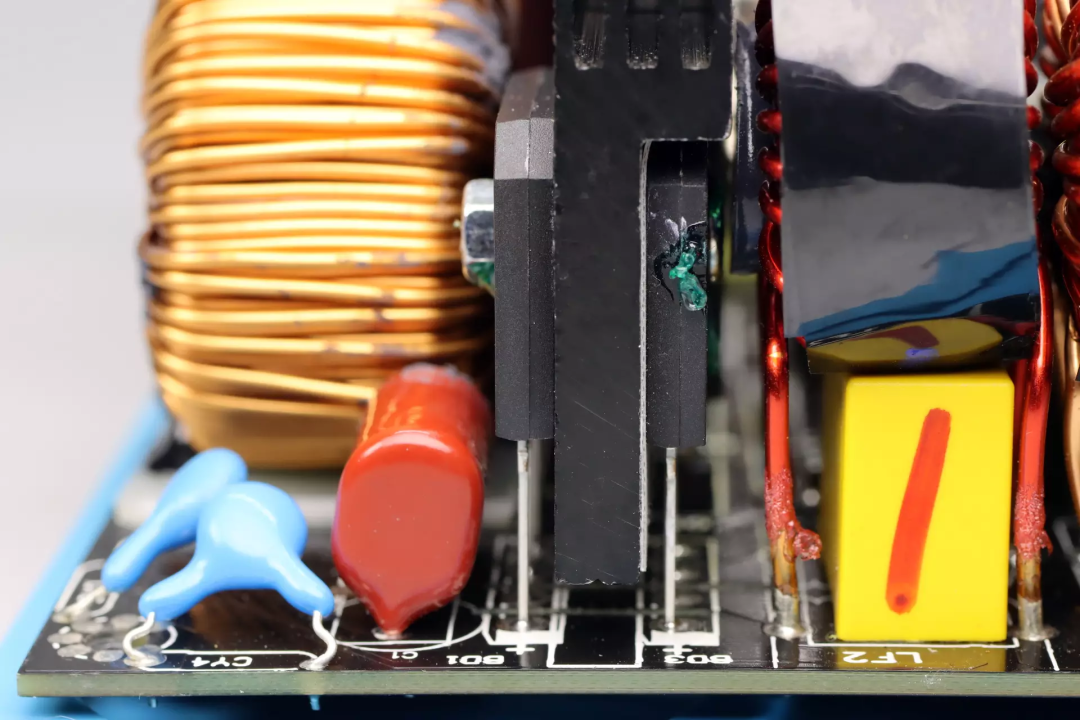

在继电器后面是两级共模电感和X2安规电容，共模电感缠绕胶带绝缘，焊接在安规电容上方，充分利用空间。

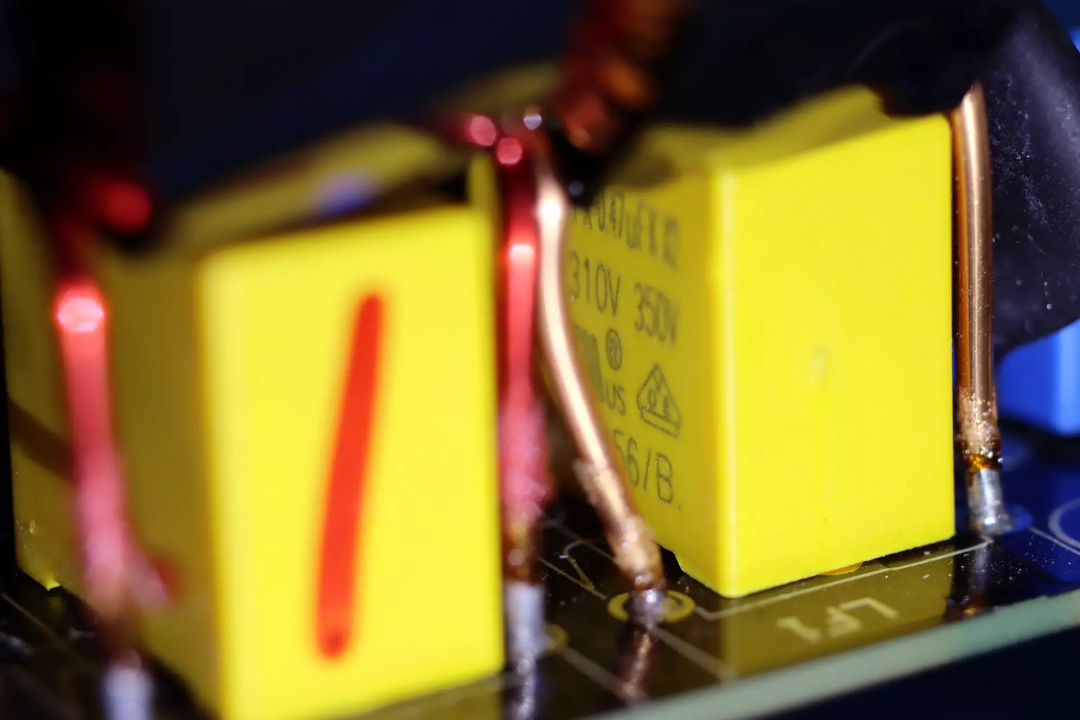

安规X2电容规格为0.47μF。
整流桥使用螺丝固定在散热片两侧。

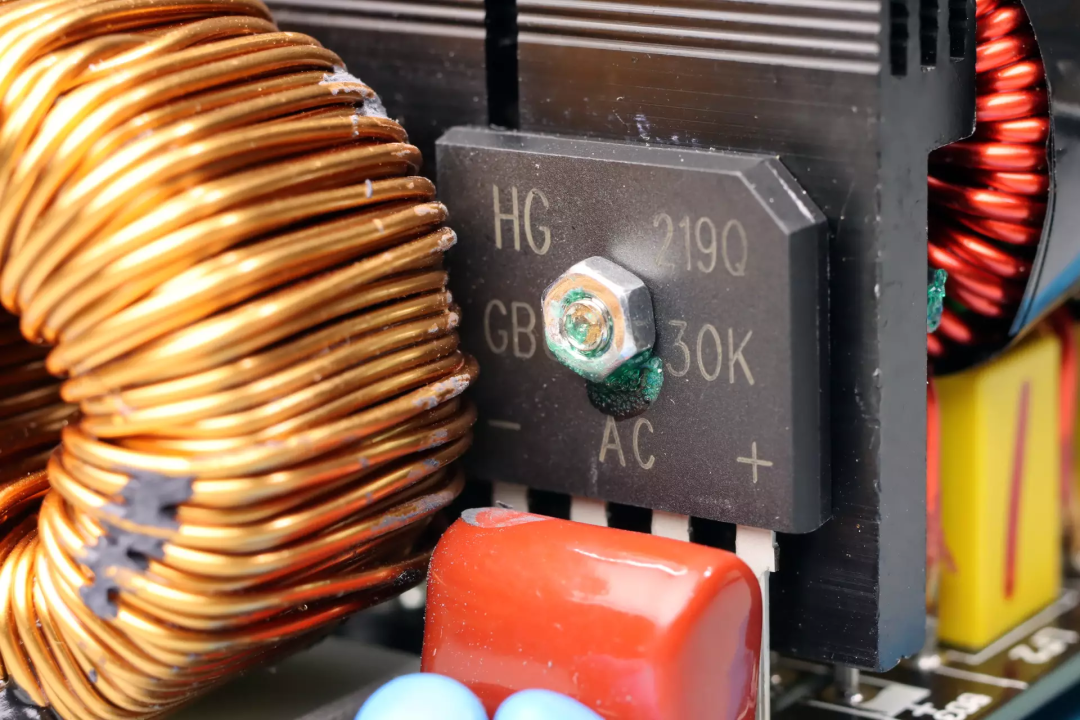

整流桥型号GBU30K，是一颗耐压800V，电流30A的整流桥，使用两颗用于输入整流。
在另外一侧就是输出小板，高压滤波电容，PFC升压电感和滤波电容以及蓝色Y电容，PFC升压电感底部垫有电木板绝缘，依然按照从右到左的顺序介绍。

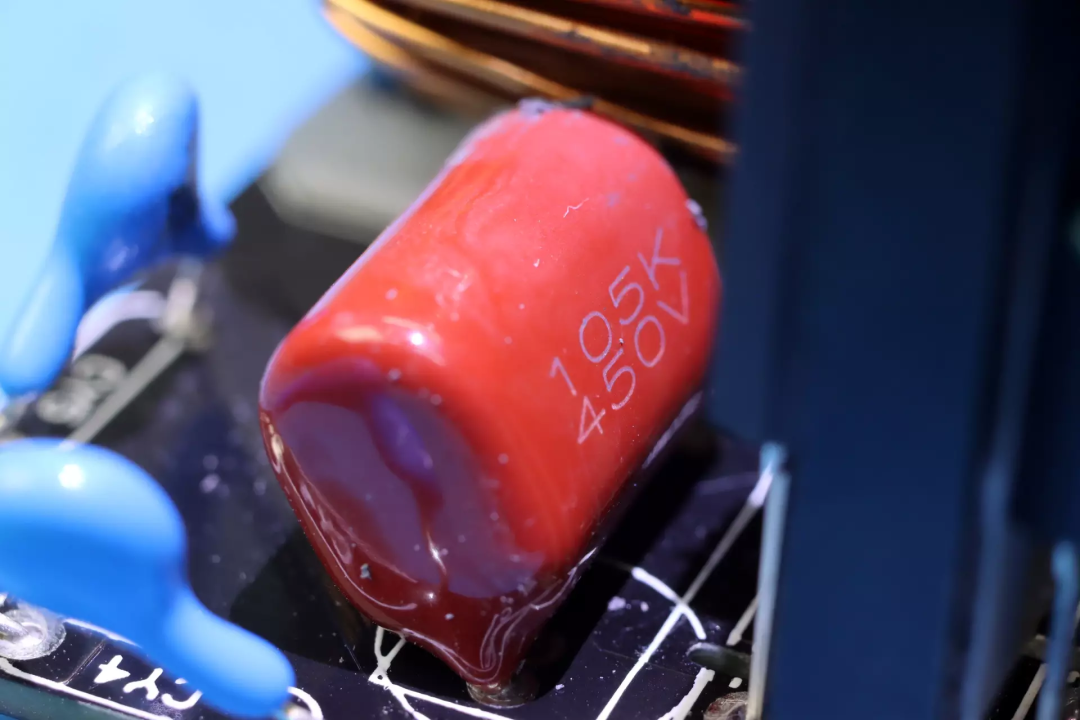

整流桥输出电容规格为1μF 450V。

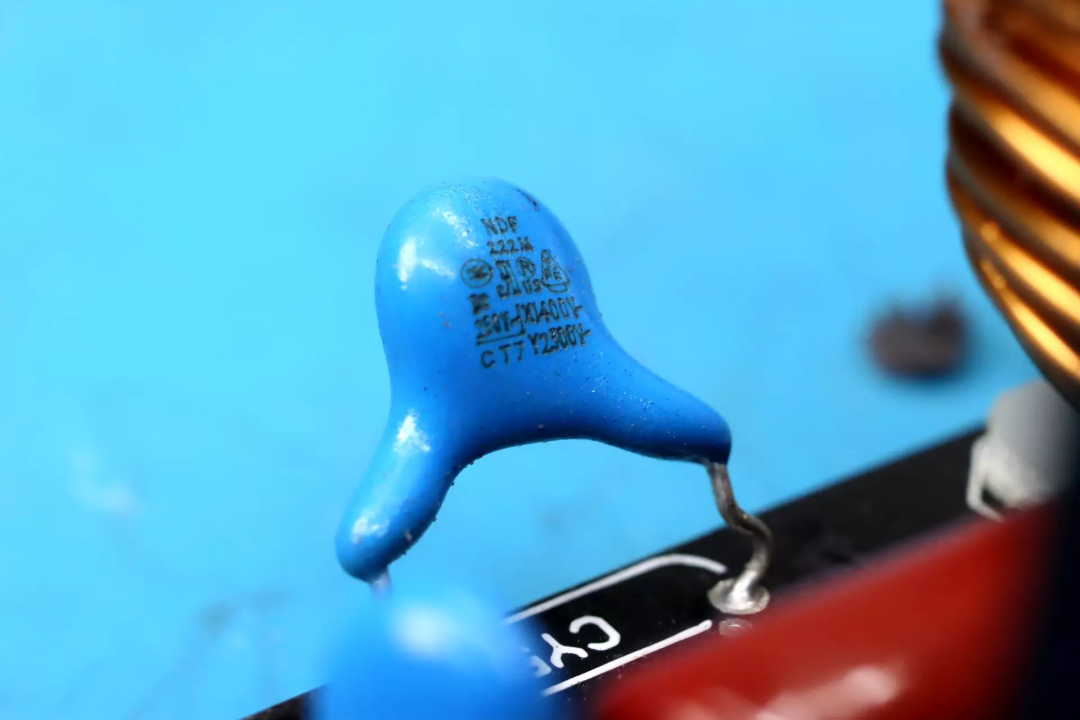

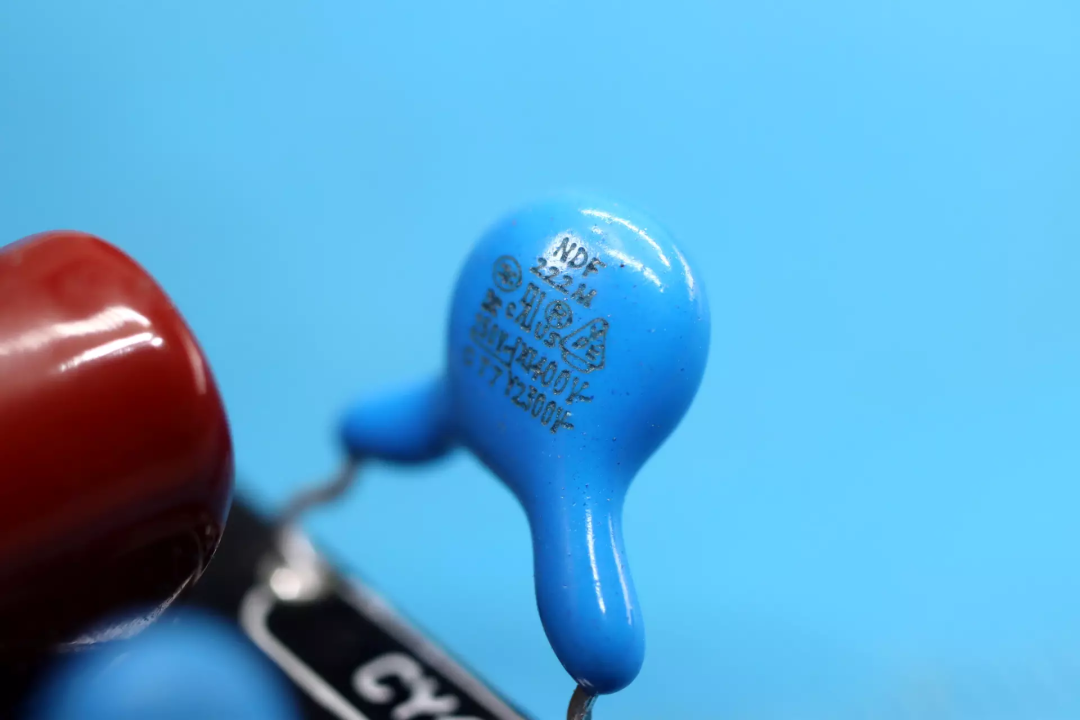

蓝色Y电容特写。
另一颗蓝色Y电容。

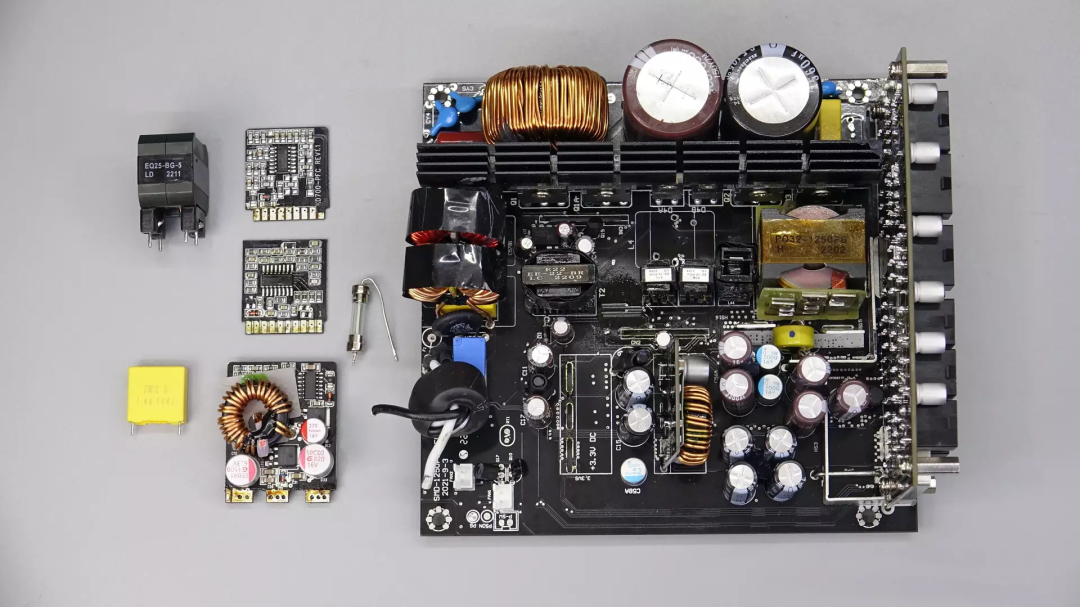

拆下电源上的模块小板，继续进行拆解。

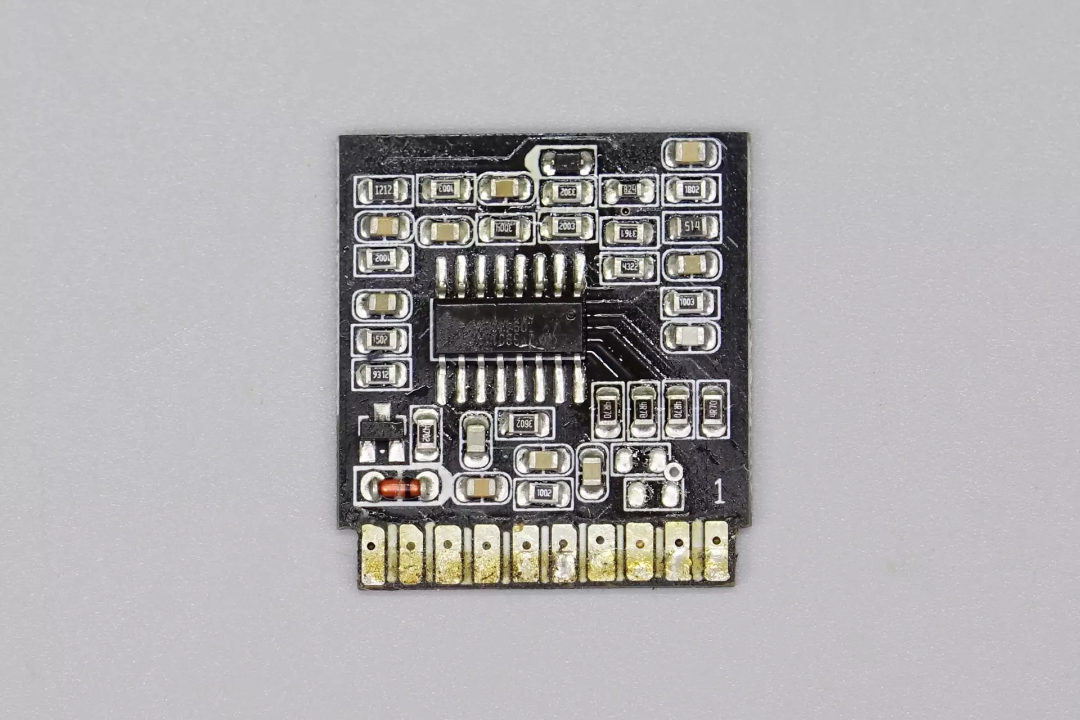

PFC控制器焊接在独立的小板上，小板贴近散热片放置，外套热缩管绝缘。

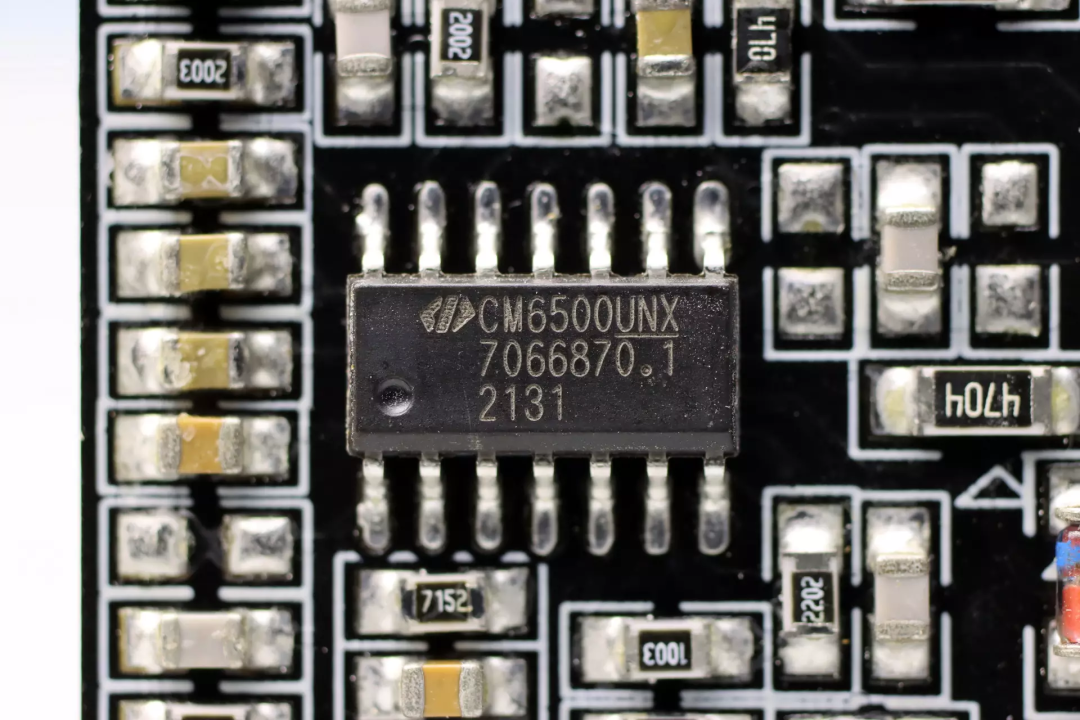

PFC控制器来自虹冠，型号CM6500UNX，输出驱动信号，用于PFC升压控制。

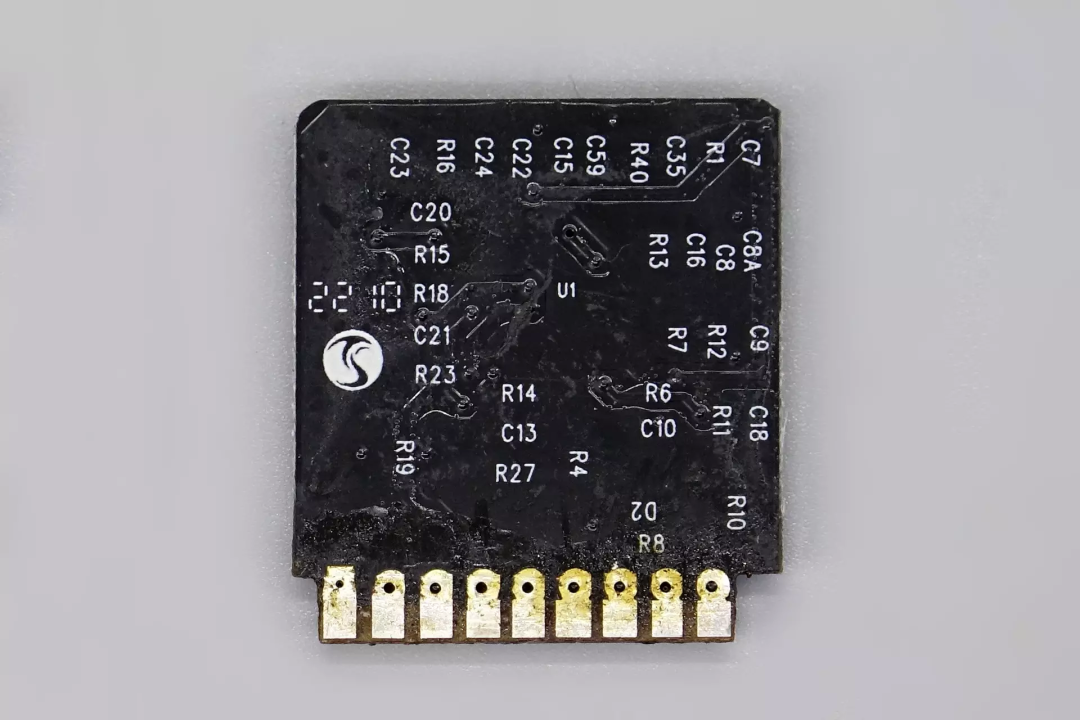

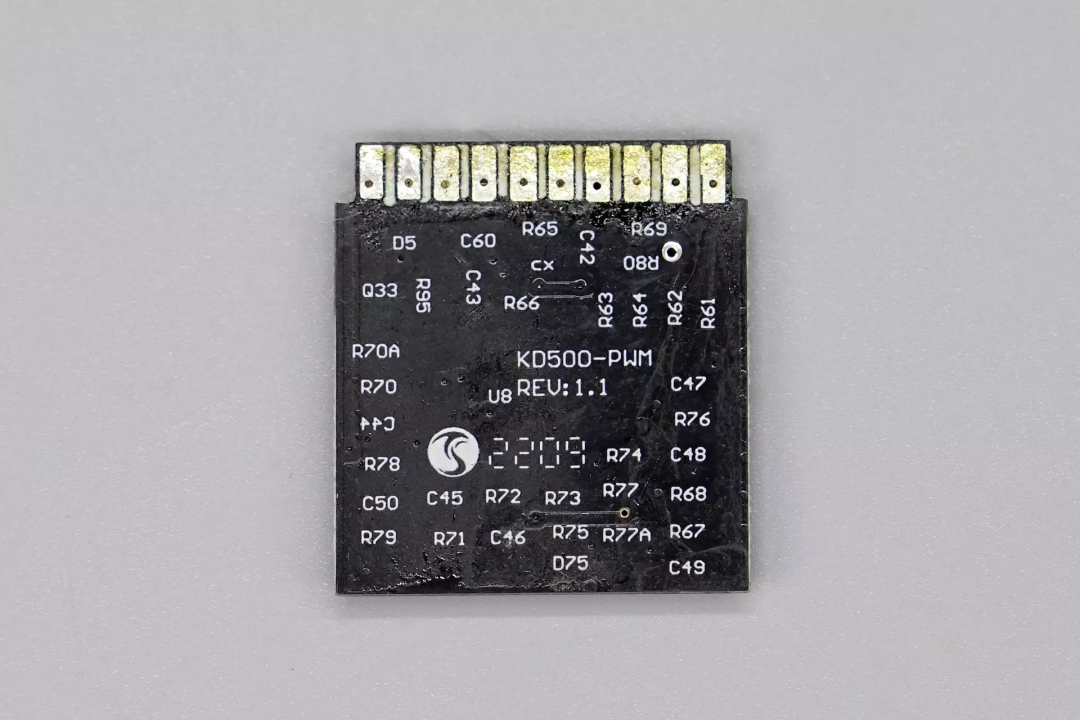

小板背面没有焊接元件。

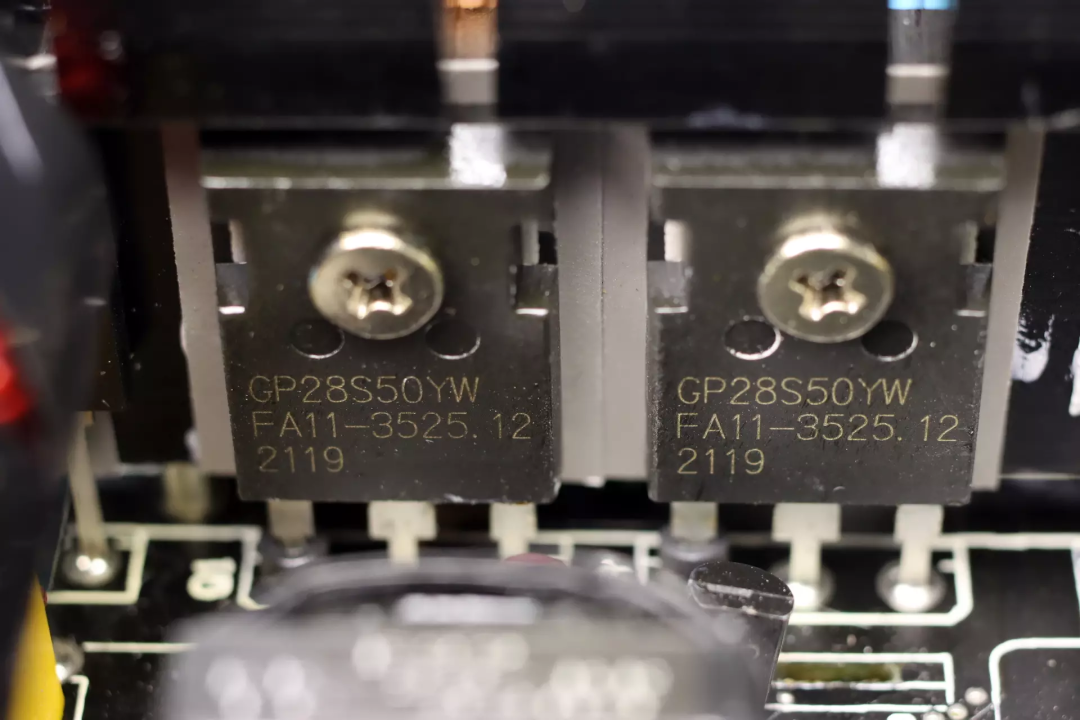

两颗PFC开关管型号GP28S50，采用TO247封装。

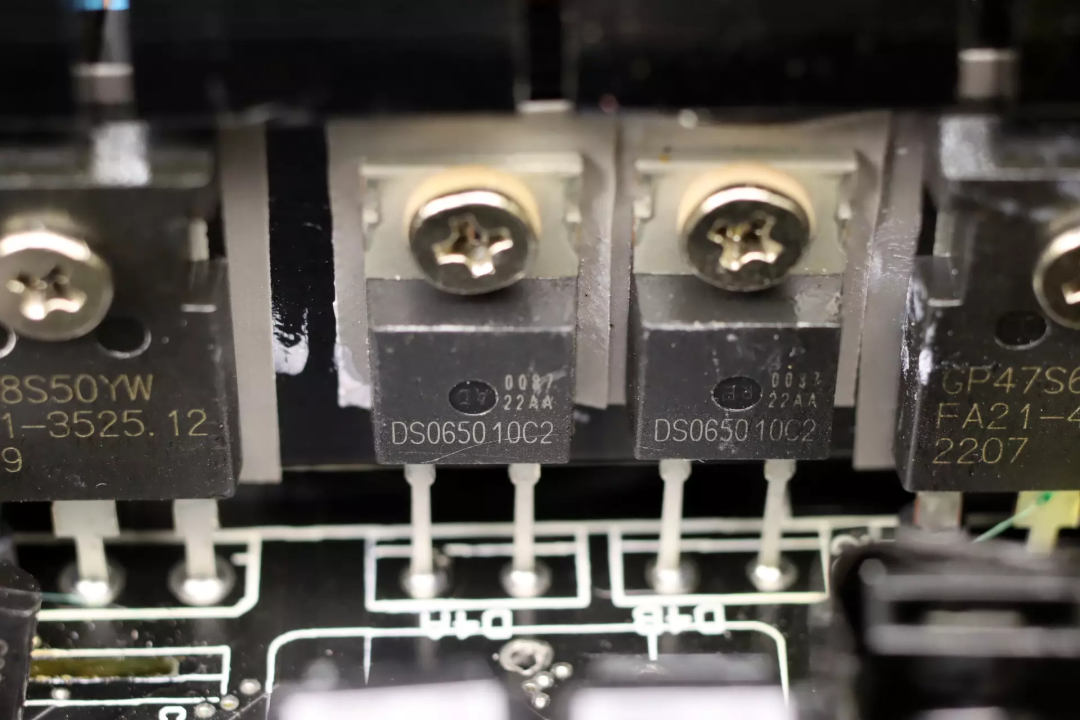

两颗PFC整流管来自上海芯珉微，丝印DS065010C2，实际型号为SIL065J010C2，是一颗耐压650V的碳化硅二极管，电流10A，采用TO220-2封装，使用两颗并联。

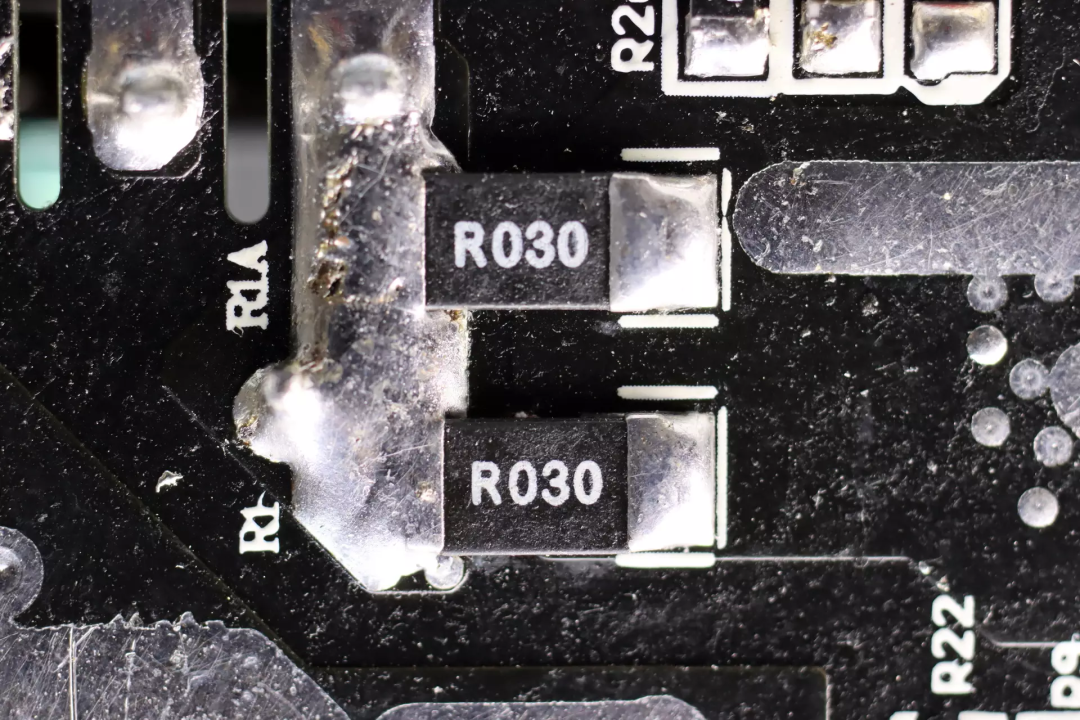

用于检测PFC开关管电流的取样电阻，采用两颗2512封装的30mΩ电阻并联。

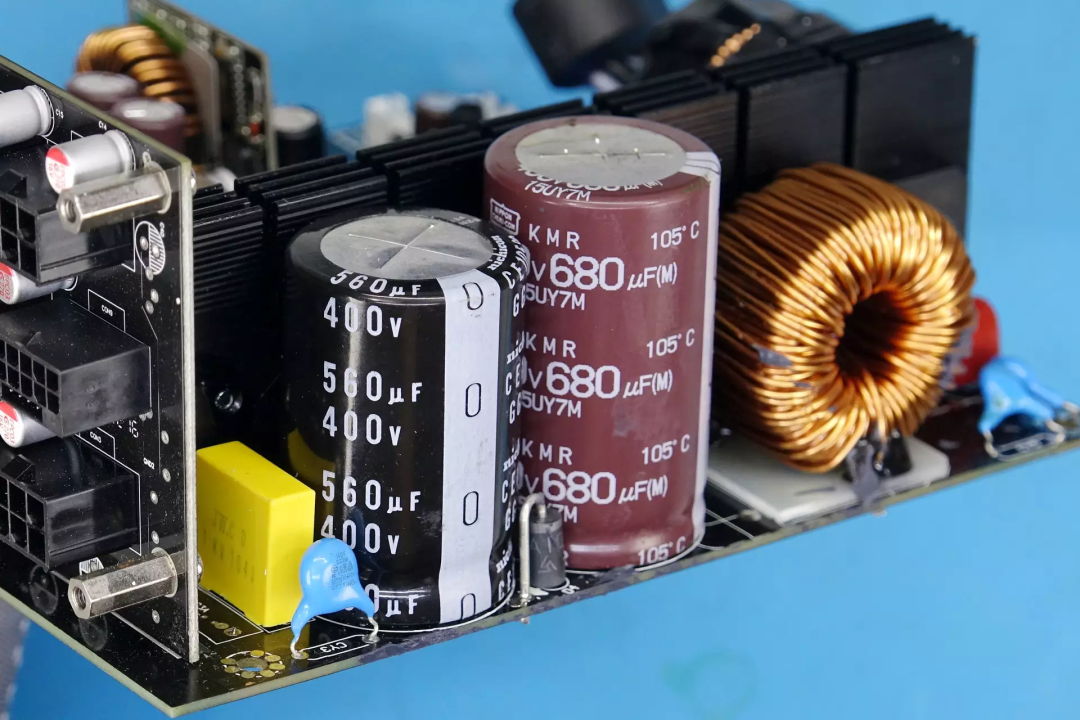

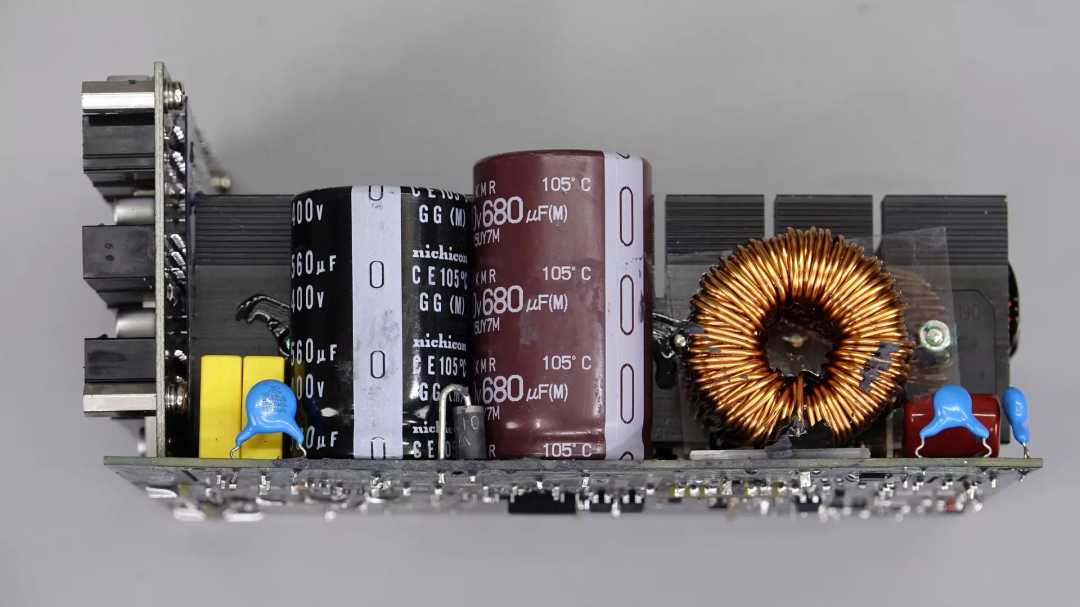

两颗高压滤波电容一览，其中一颗来自日本化工，容量为680μF，另一颗电容来自尼吉康，容量为560μF，两颗电容总容量为1240μF。

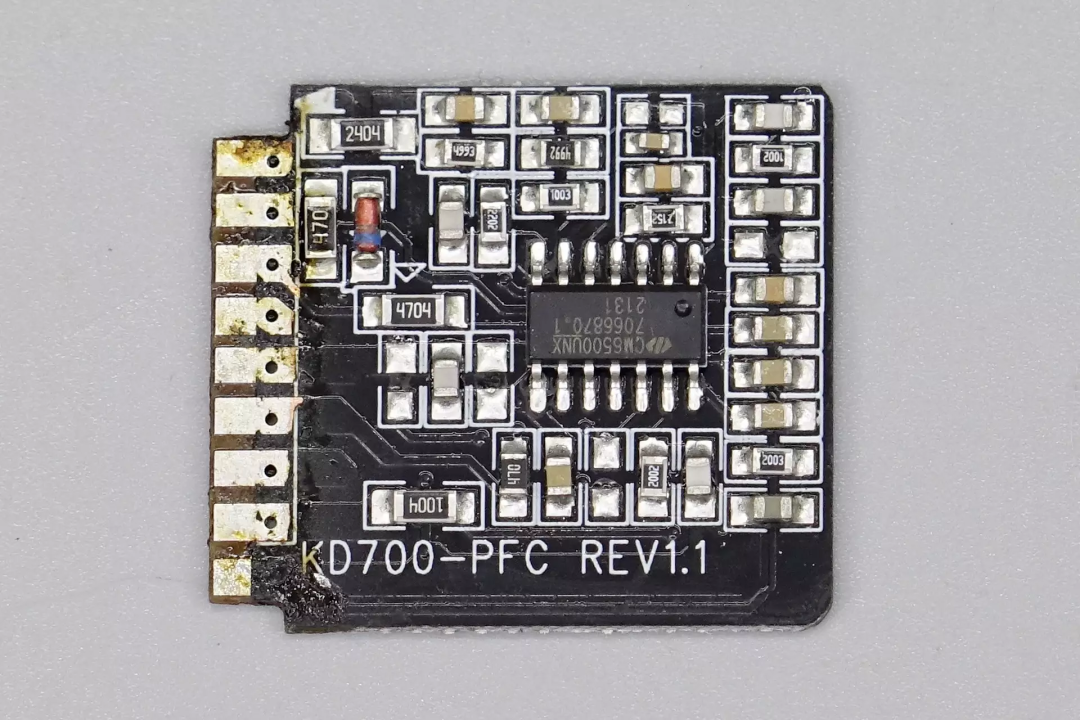

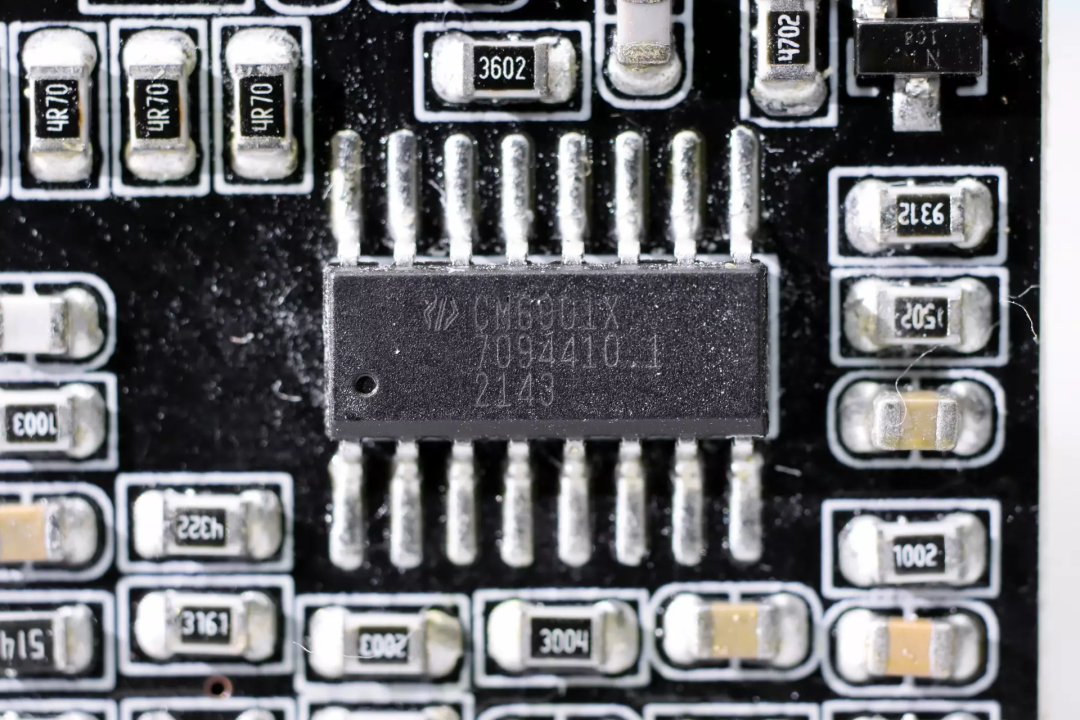

PFC控制器也焊接在单独的小板上。

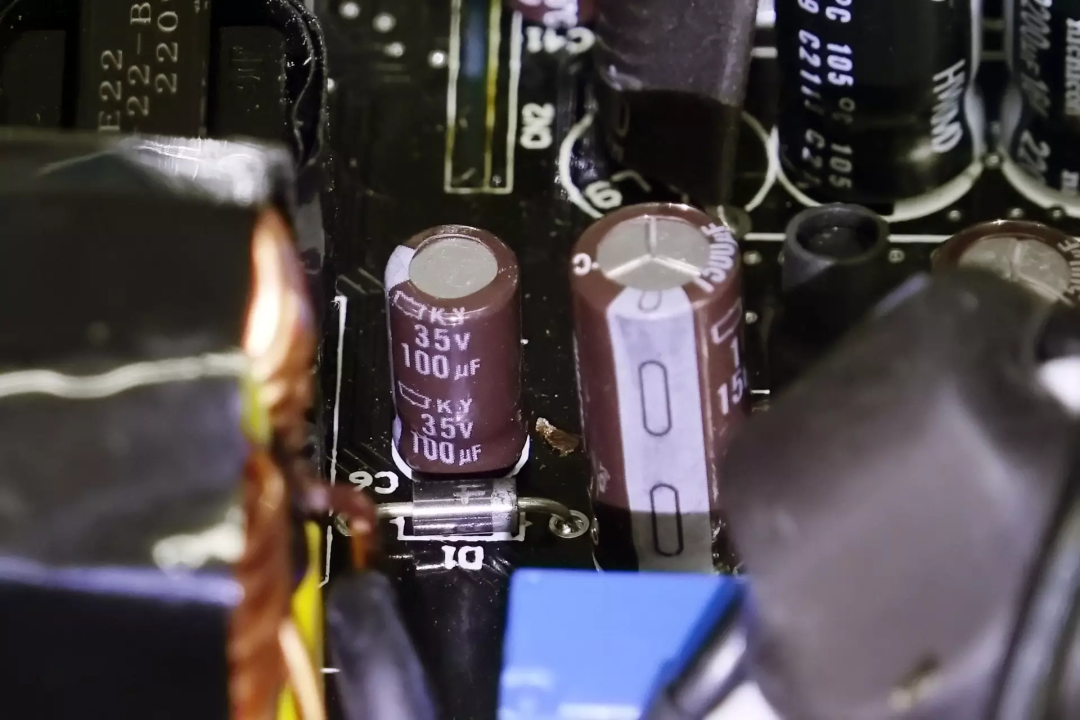

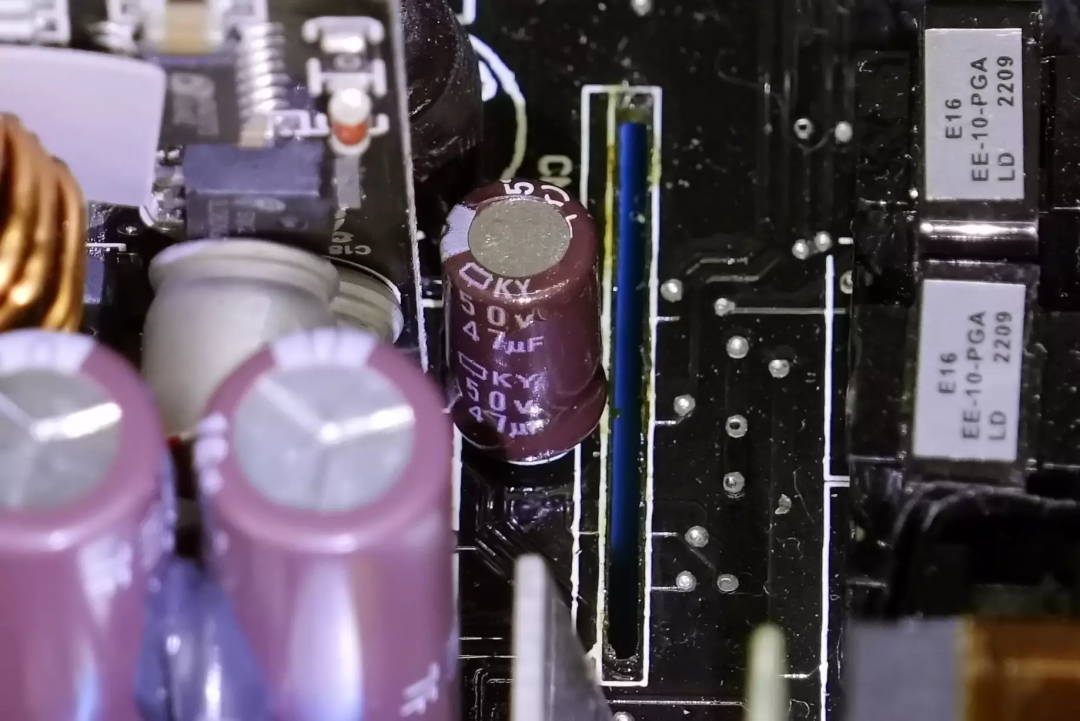

为PFC控制器供电的滤波电容。

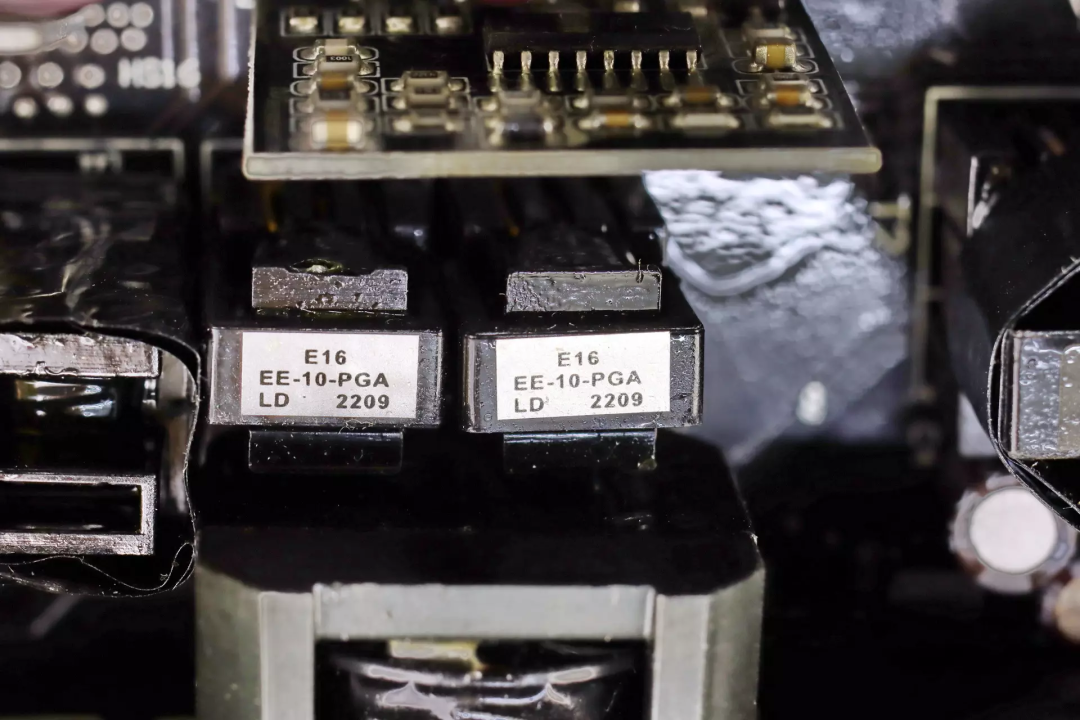

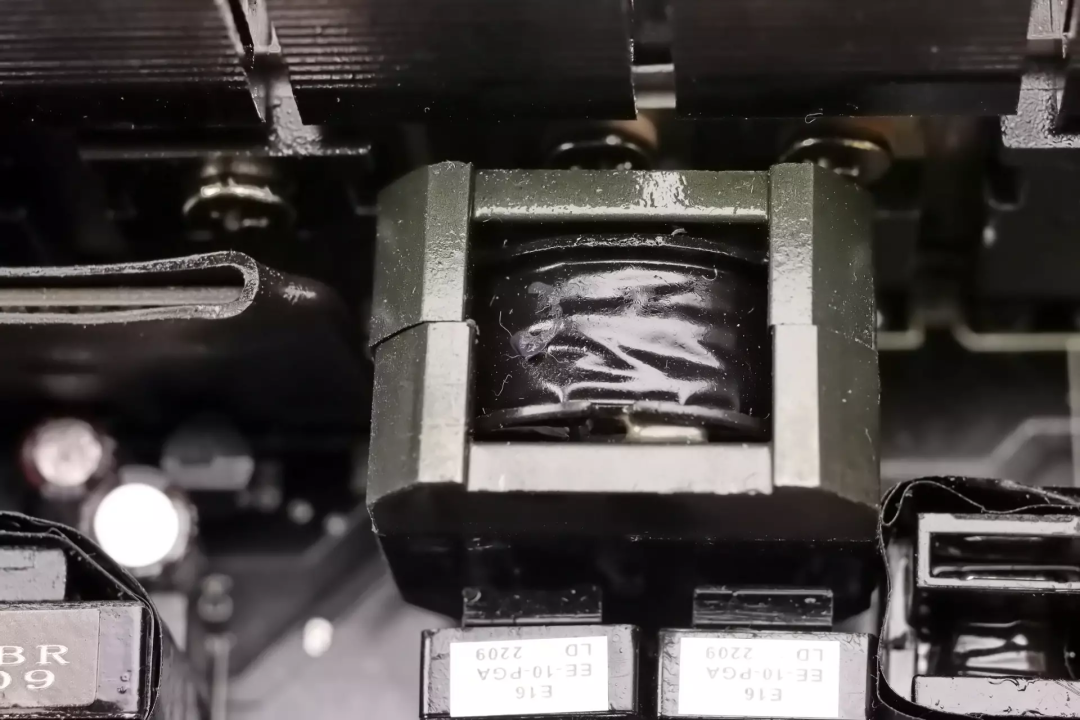

两颗隔离变压器特写，用于初级LLC开关管驱动。

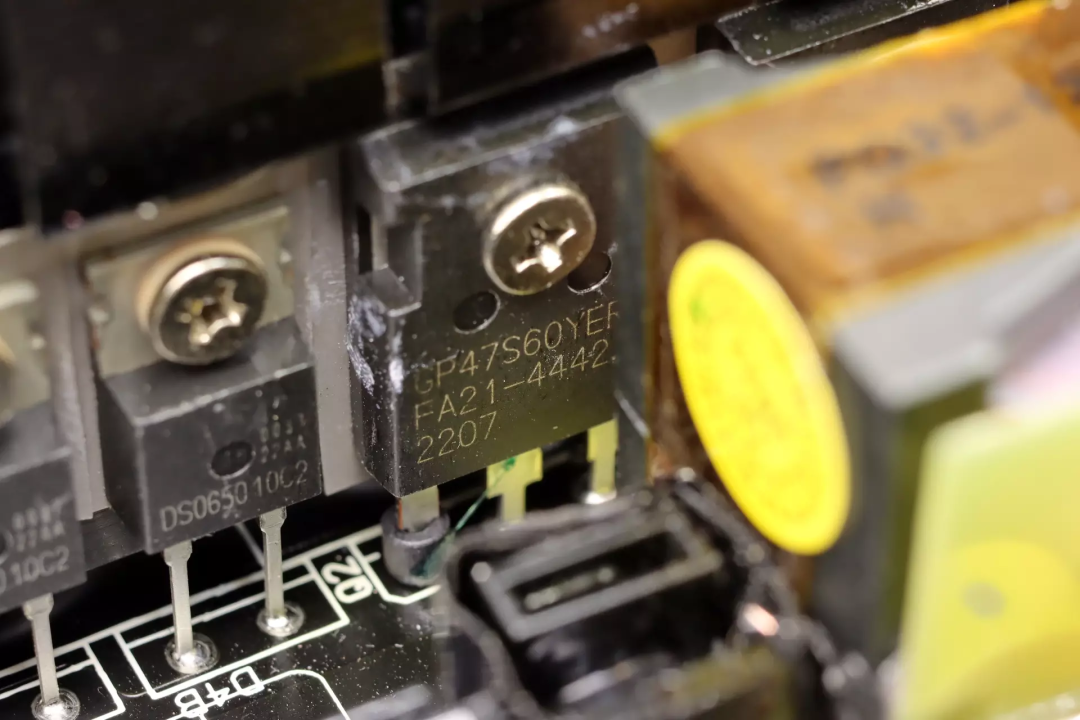

LLC开关管型号GP47S60，采用TO247封装。
用于检测电流的互感器特写。
LLC谐振电感特写。

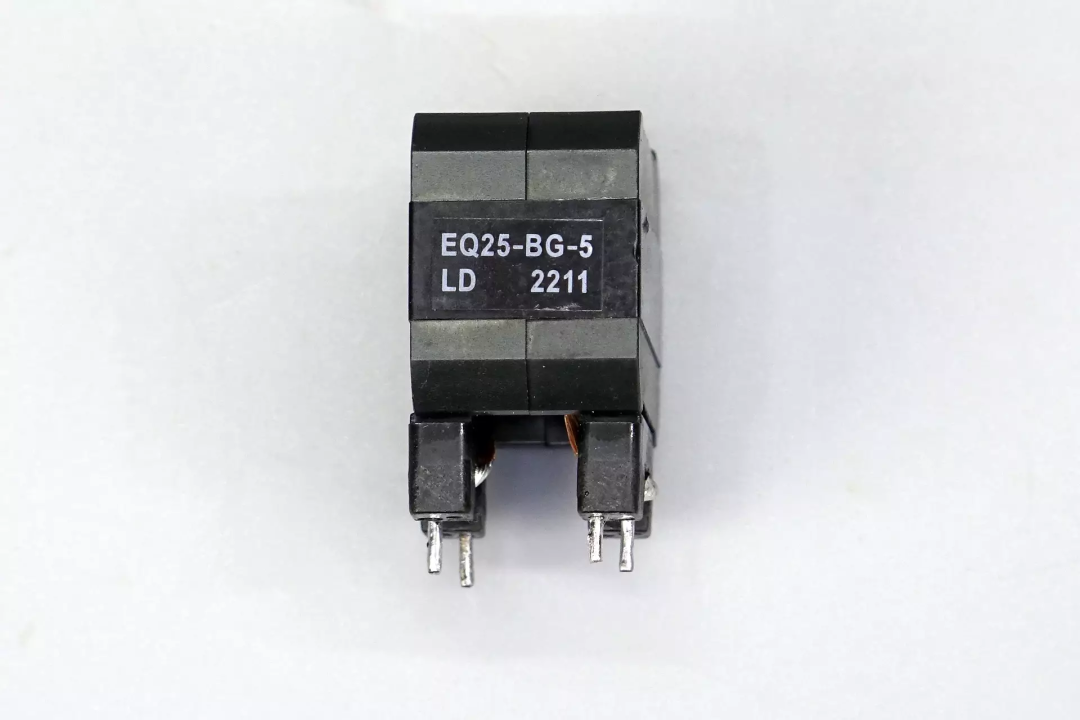

谐振电感采用EQ25磁芯。

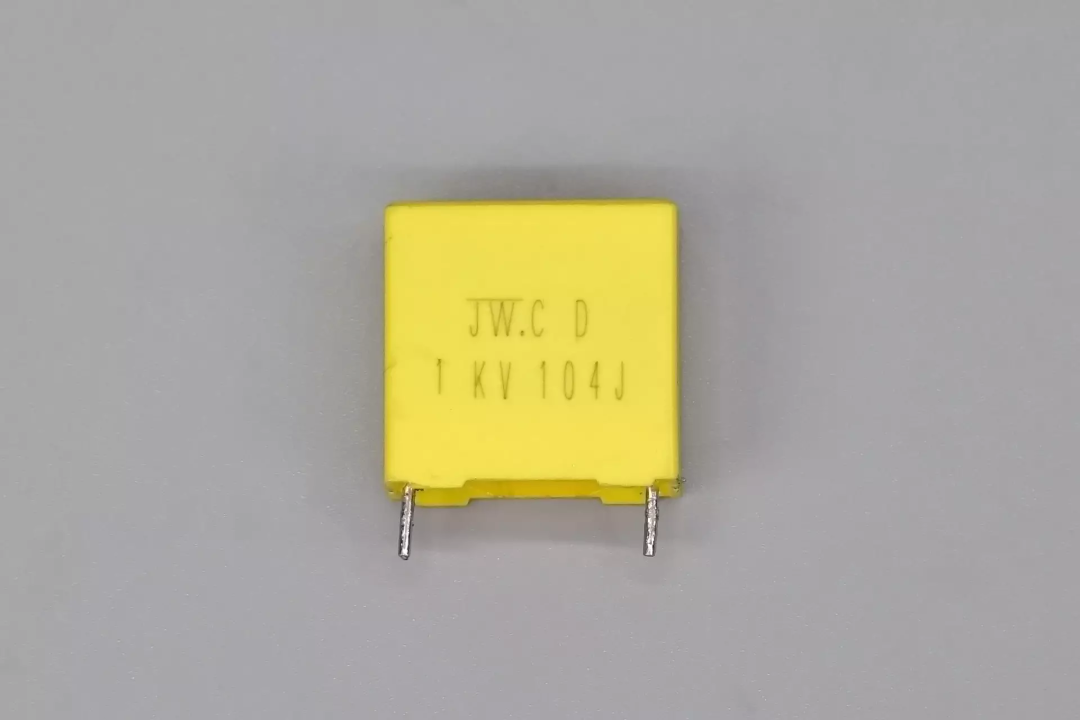

谐振电容规格为1KV耐压，容量为0.1μF，两颗并联。

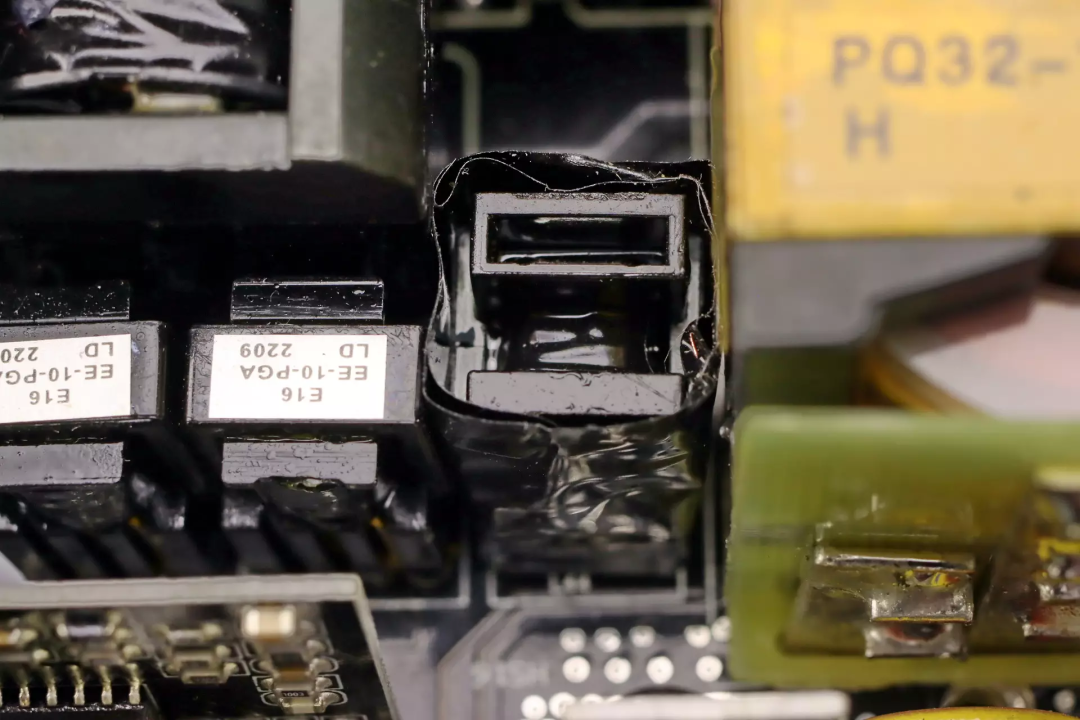

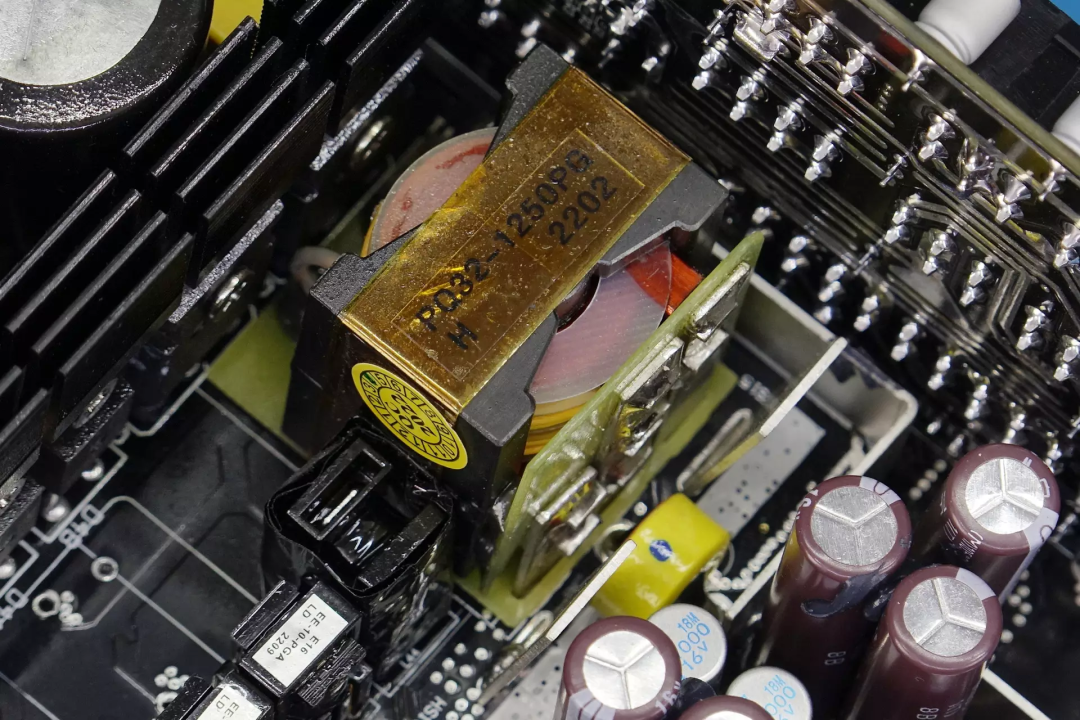

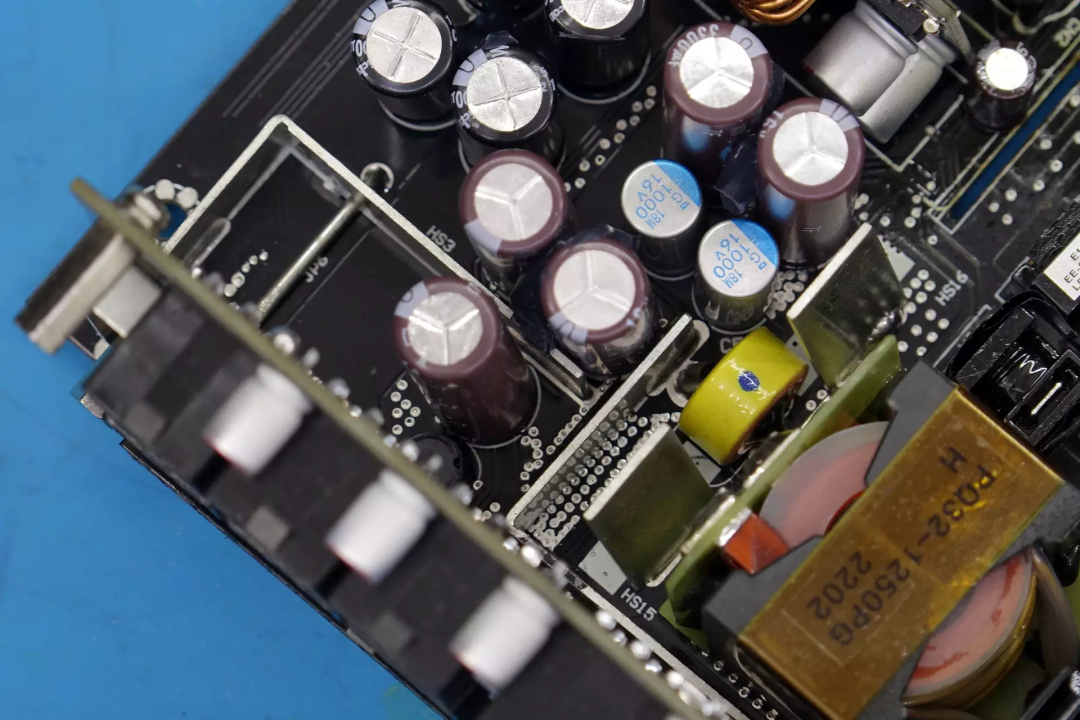

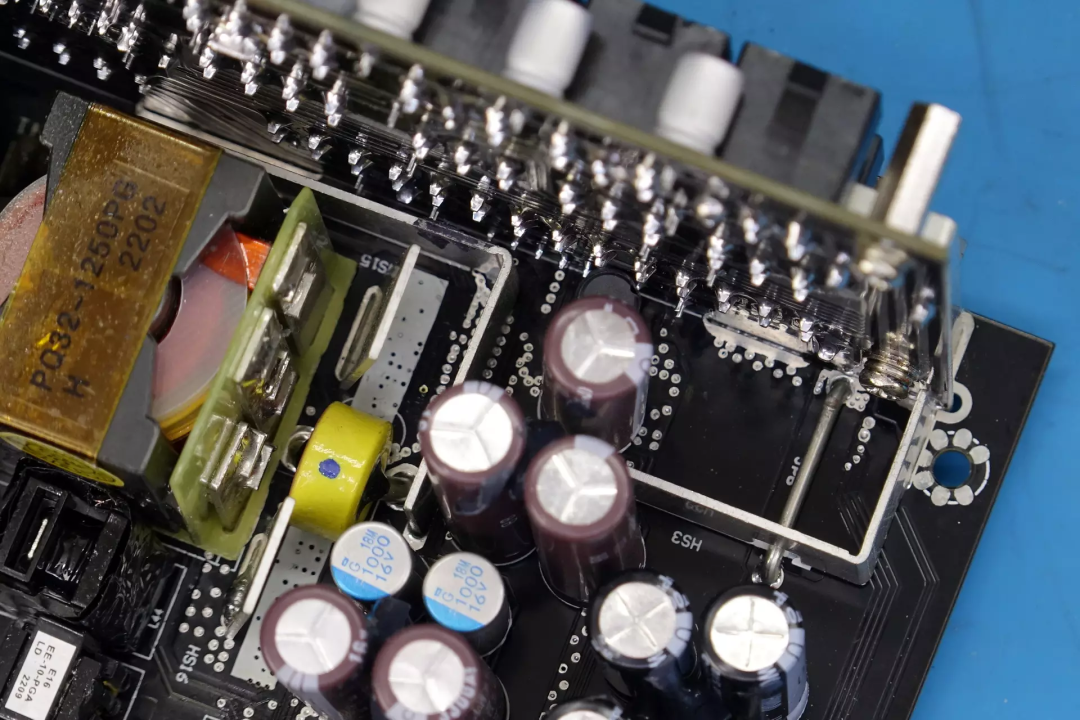

变压器次级采用漆包铜带绕制，穿过用于绝缘定位的电木板焊接到铜带上，采用PQ32磁芯。

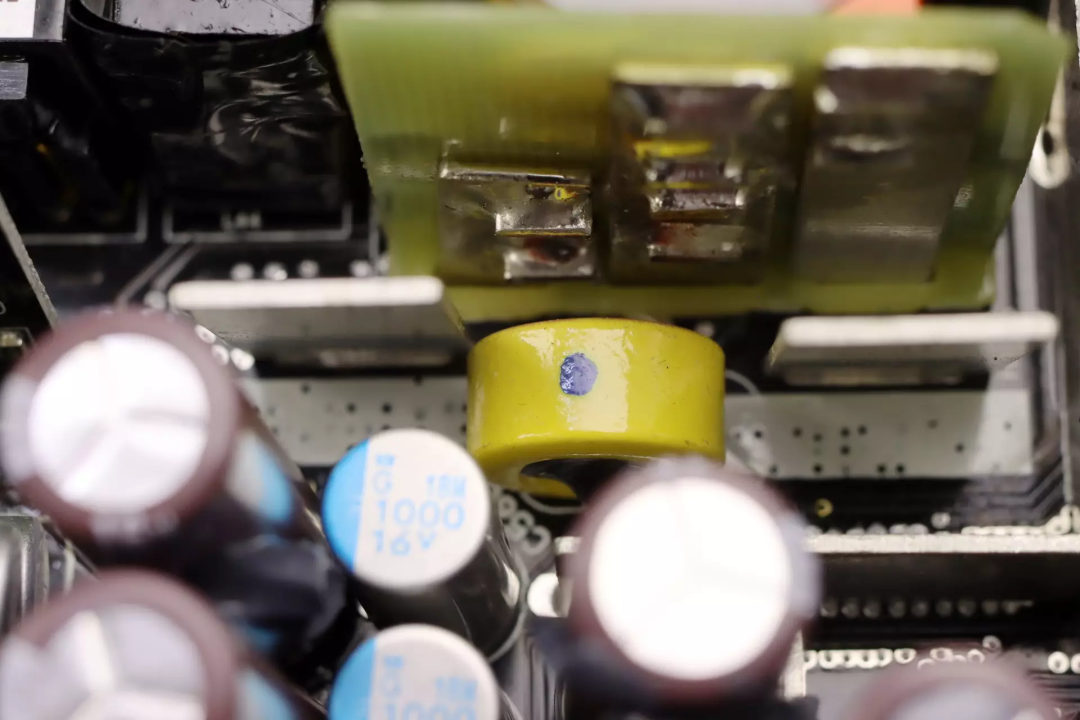

变压器输出焊接跳线，穿过黄色磁环。

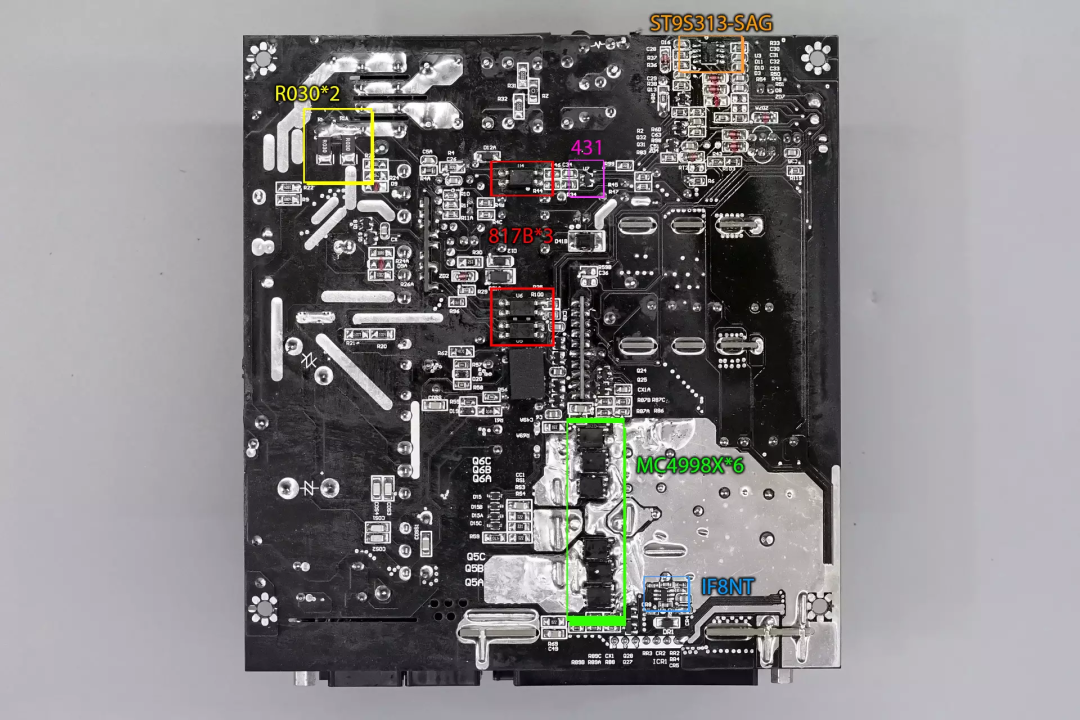

电源PCBA模块背面焊接同步整流管和反馈光耦等器件，同步整流管区域大面积露铜加锡，增加载流量。

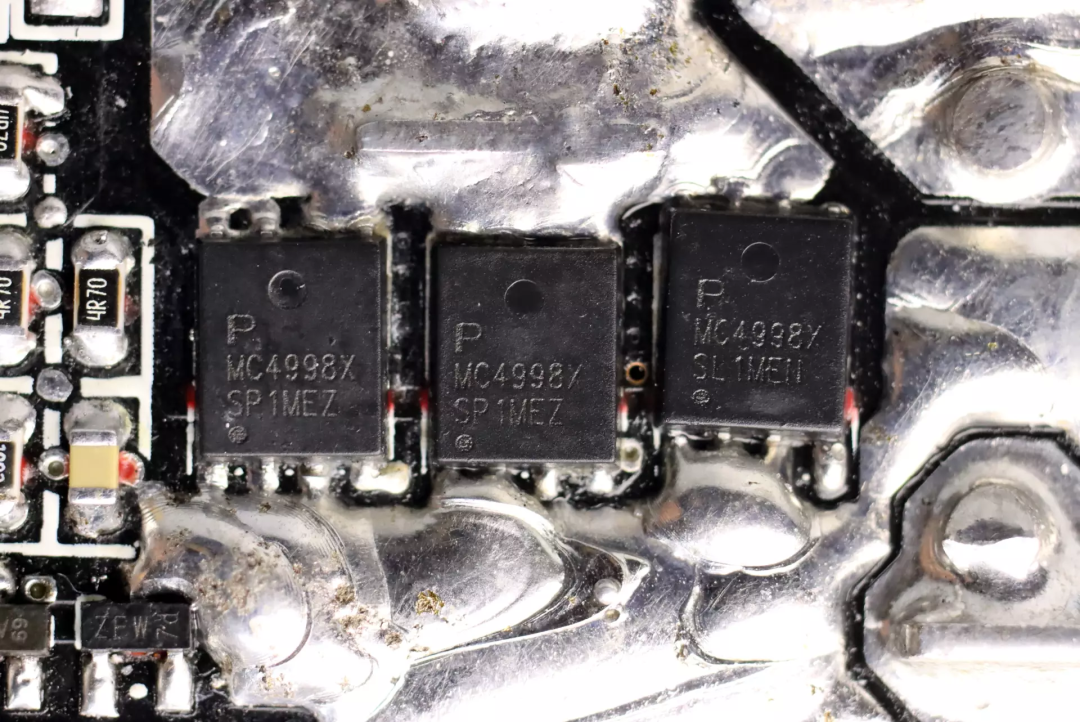

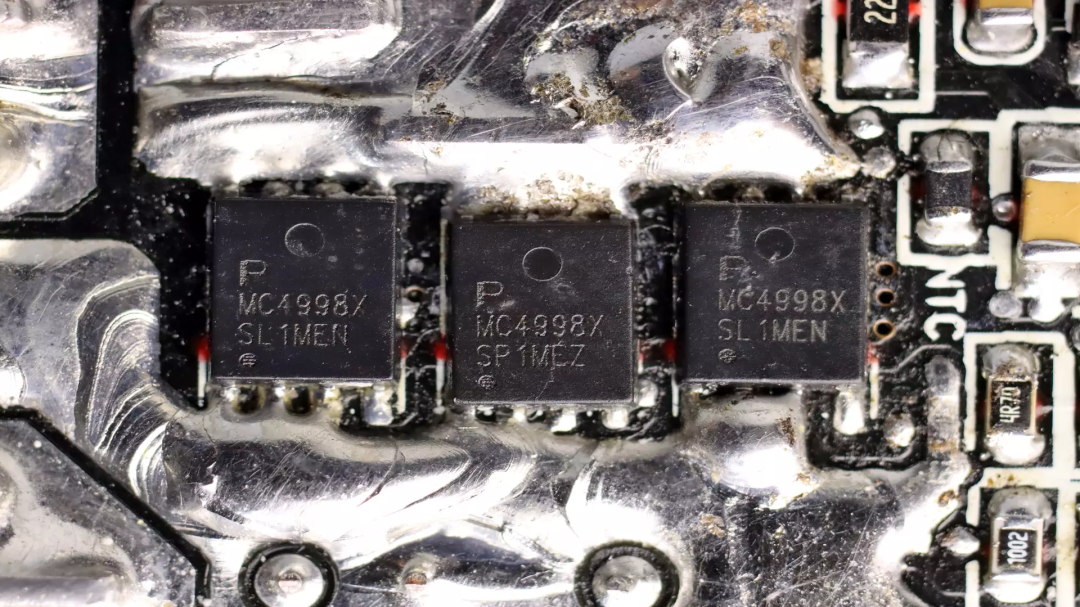

同步整流管来自博盛，型号PMC4998X，NMOS，耐压40V，导阻1.4mΩ，采用三颗并联。在右侧焊接一颗NTC用于检测电源内部温升，进行过热保护。
另一边同样采用三颗PMC4998X进行并联。

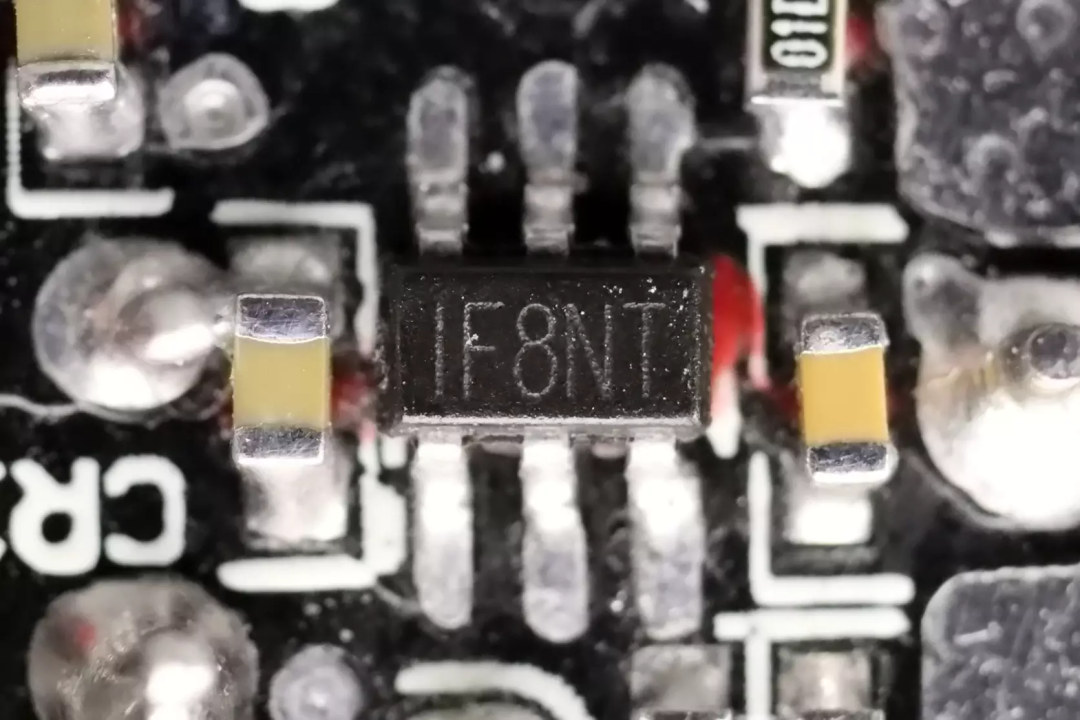

一颗降压芯片来自MPS，丝印F8，实际型号为MP2359，是一颗非同步降压转换器，最大输出电流为1.2A。
电源侧面可以看到分别用于3.3V和5V输出的降压小板，以及输出滤波电容。

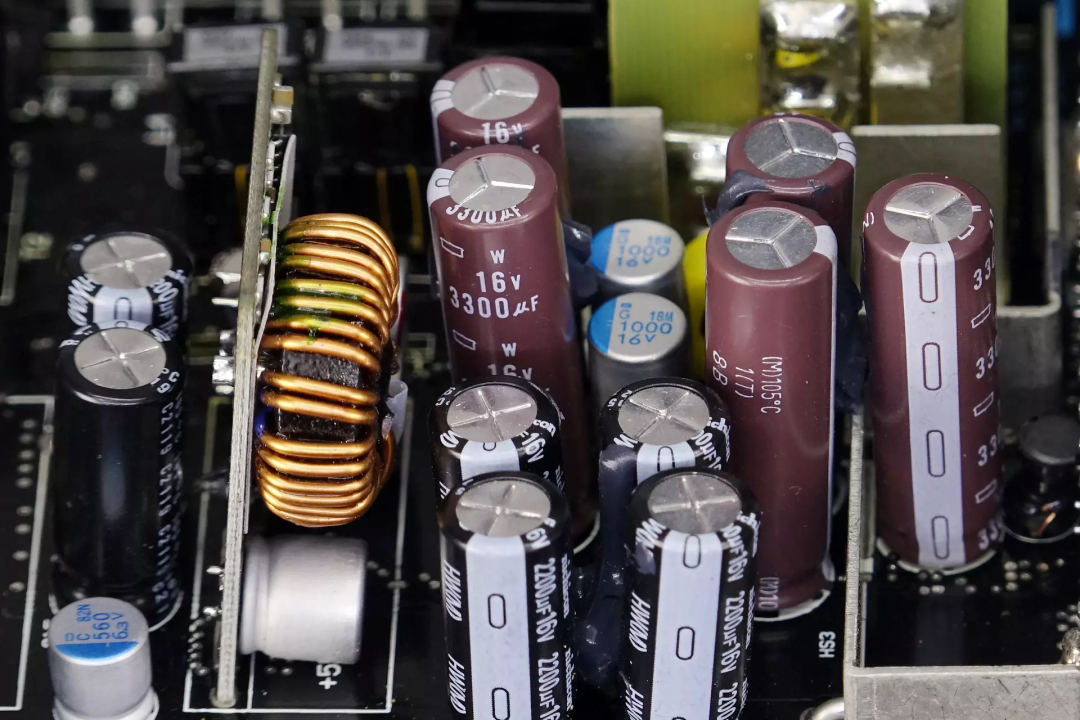

输出滤波电容一览，采用固态电容与电解电容组合。

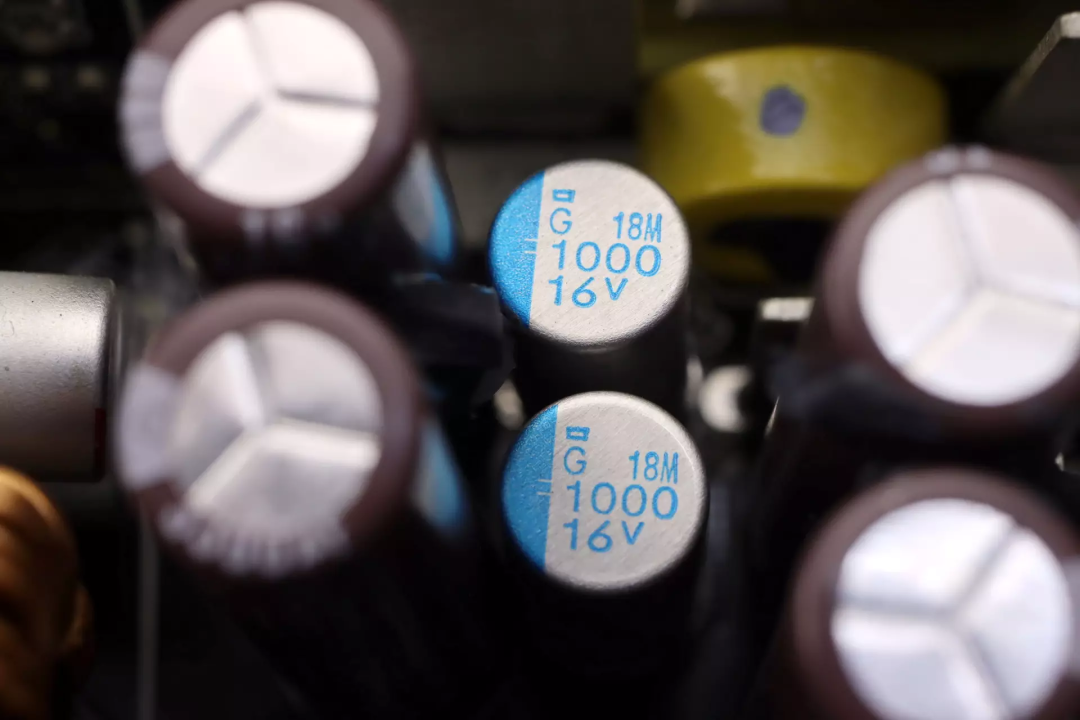

两颗固态电容来自日本化工，规格为1000μF 16V。

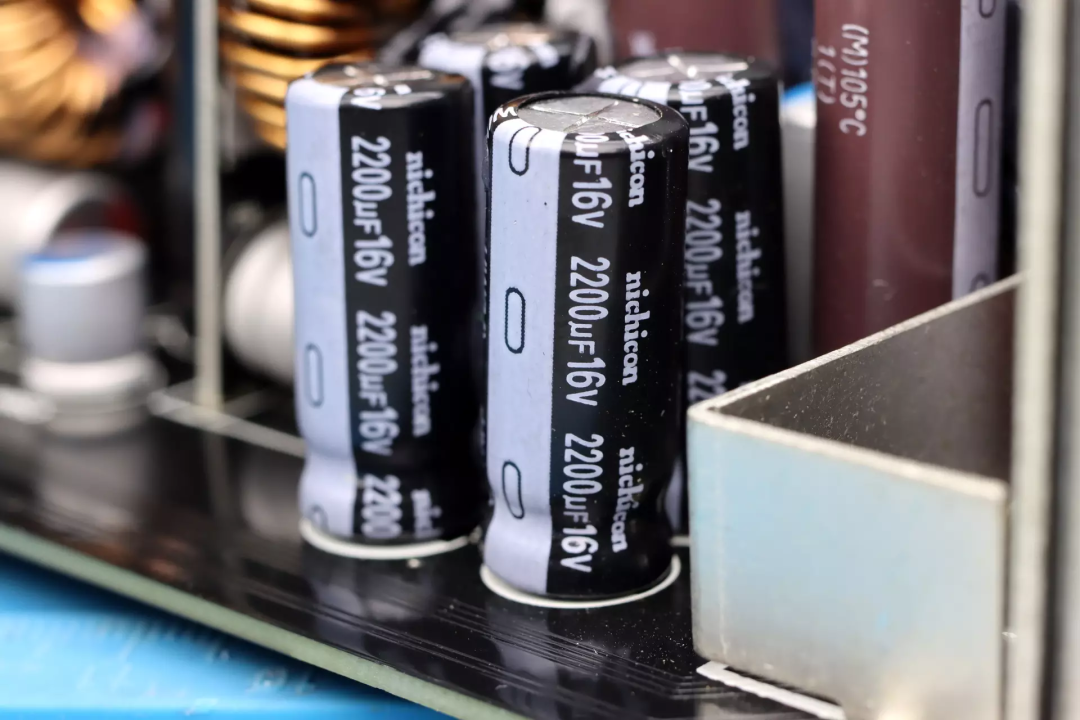

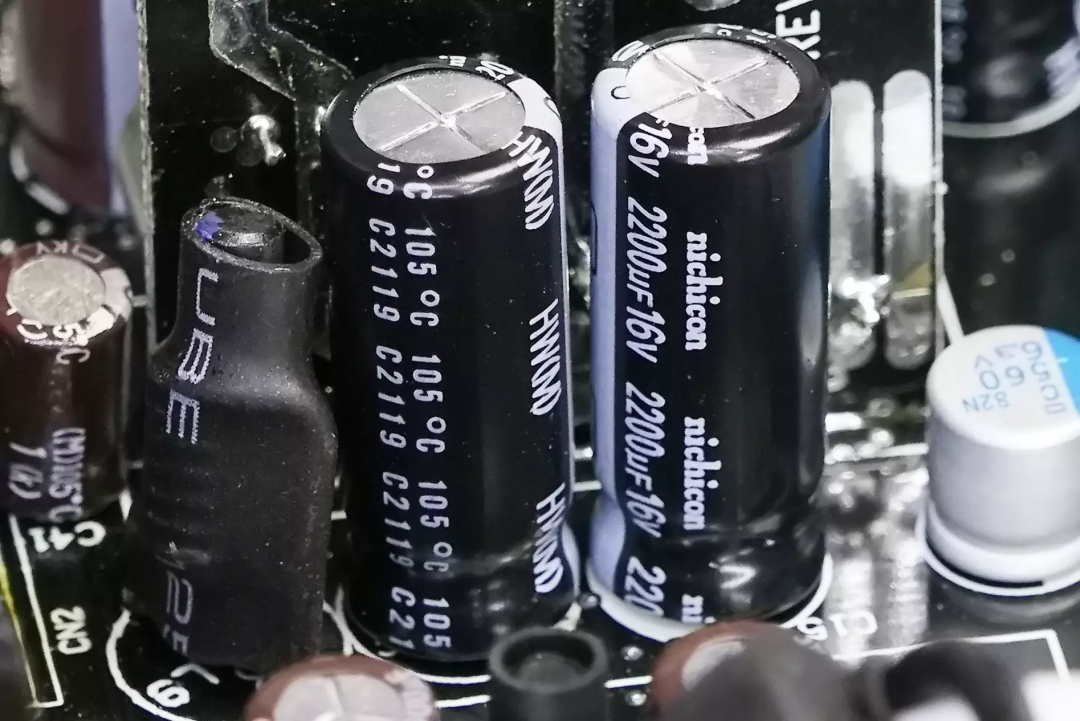

四颗滤波电解电容来自尼吉康，规格为2200μF16V。
另外五颗滤波电解电容来自日本化工，规格为16V3300μF。

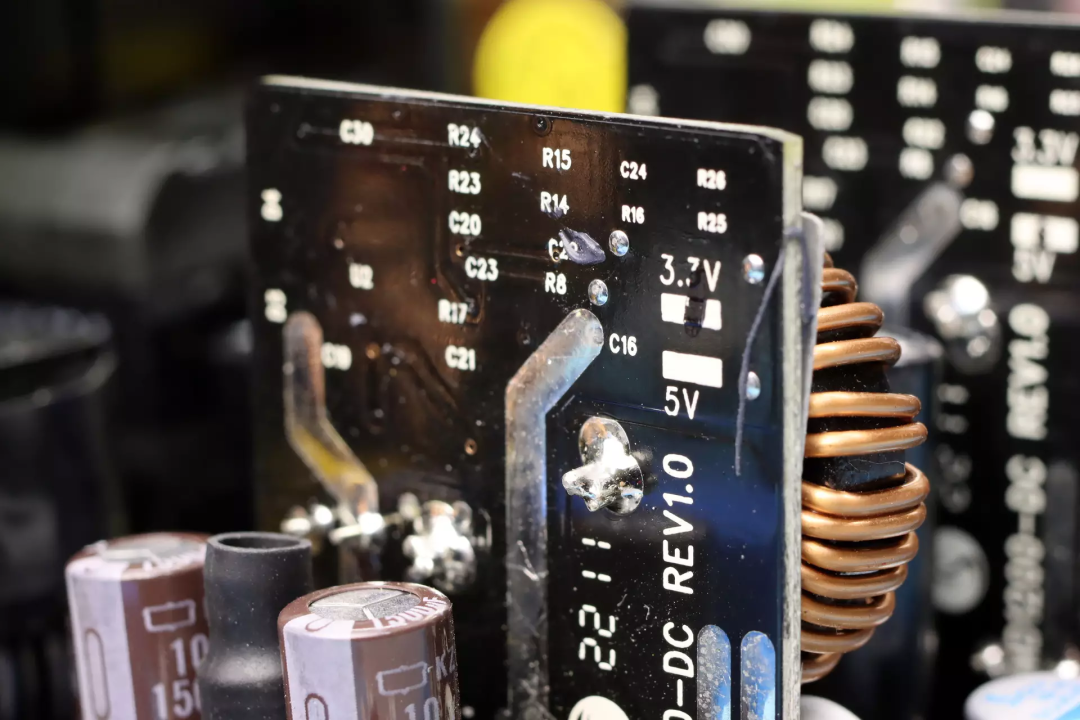

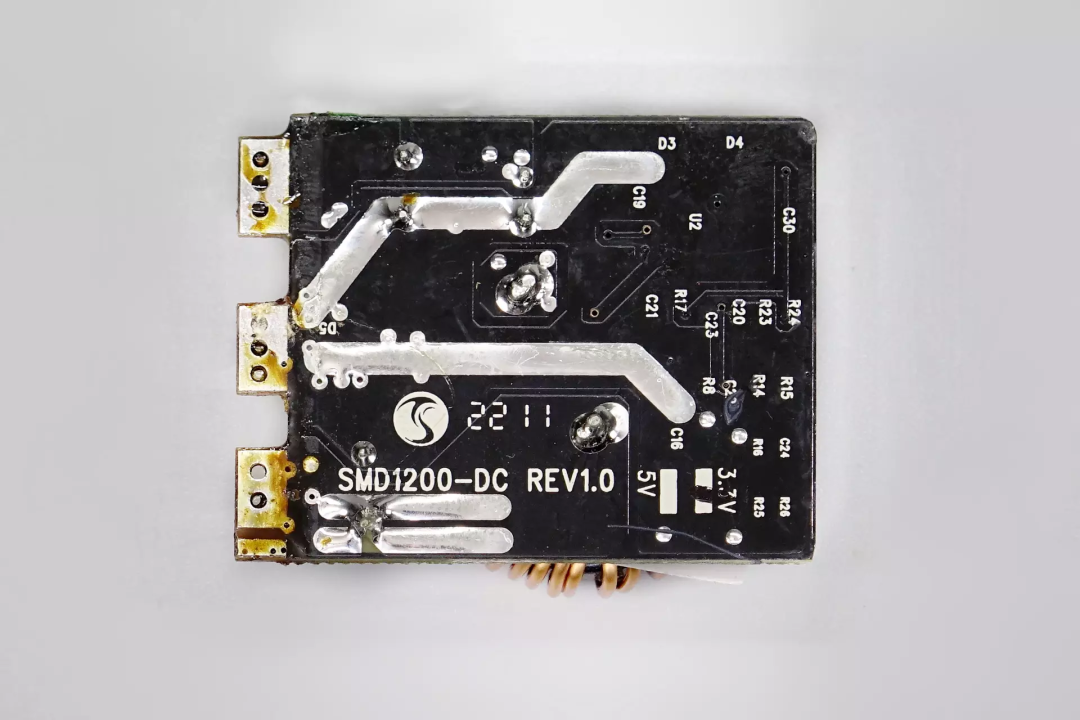

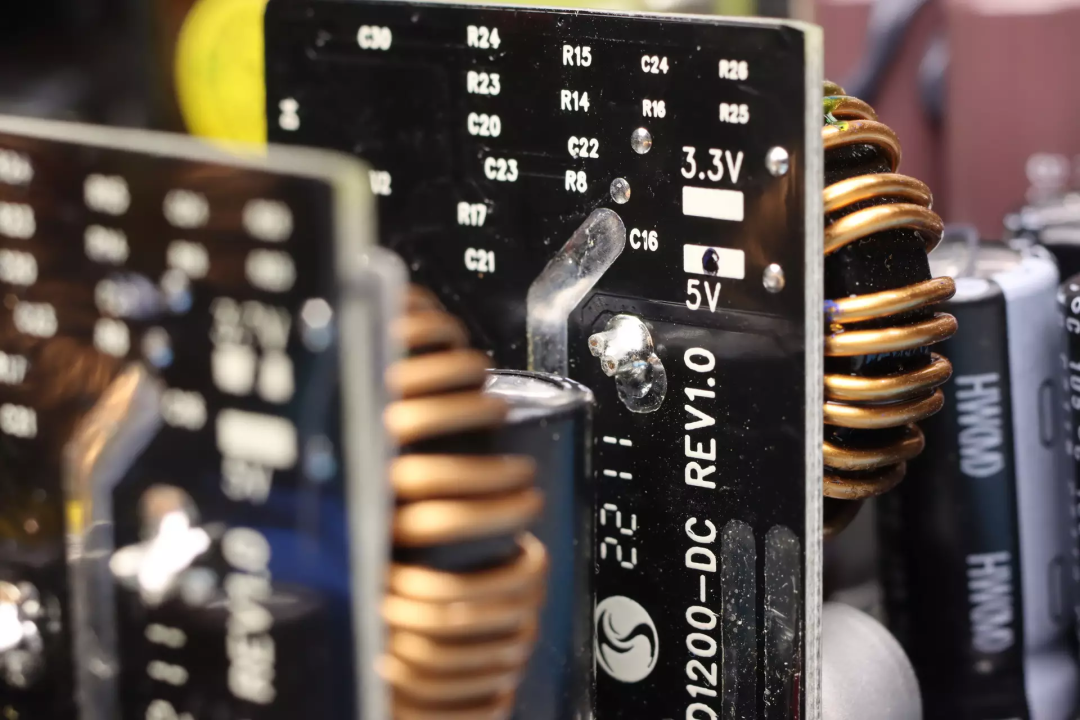

降压小板背面标注输出电压，图中的小板输出电压为3.3V。
另一块小板的输出电压为5V。

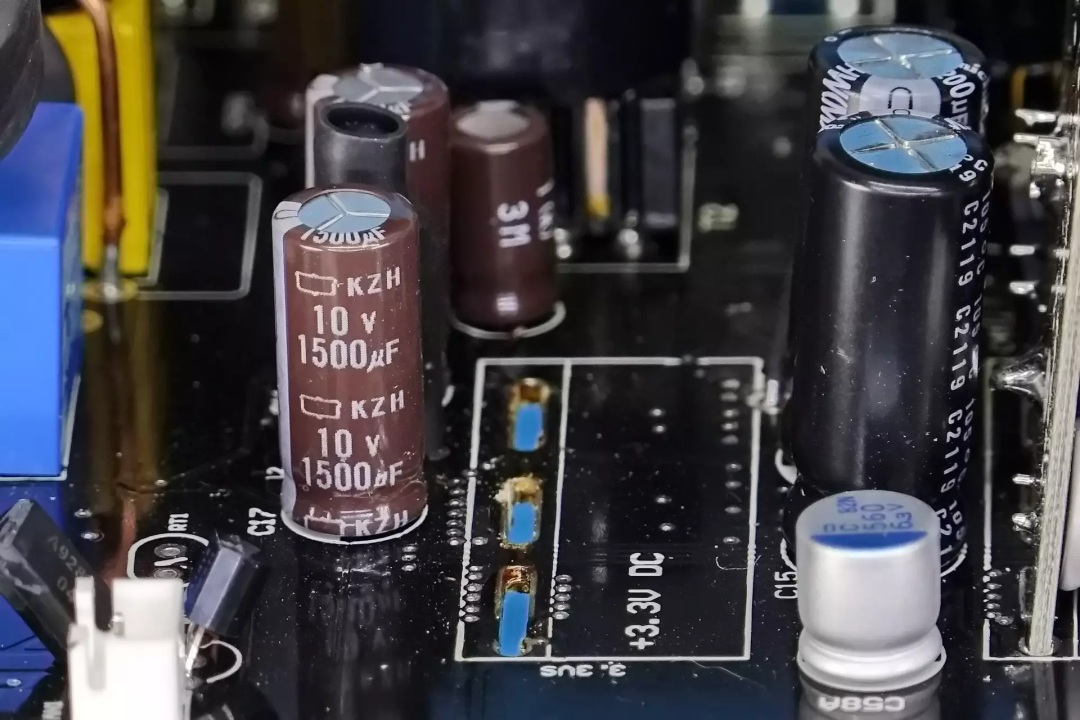

在两块小板中间焊接两颗滤波电容。
焊下一块小板观察器件。

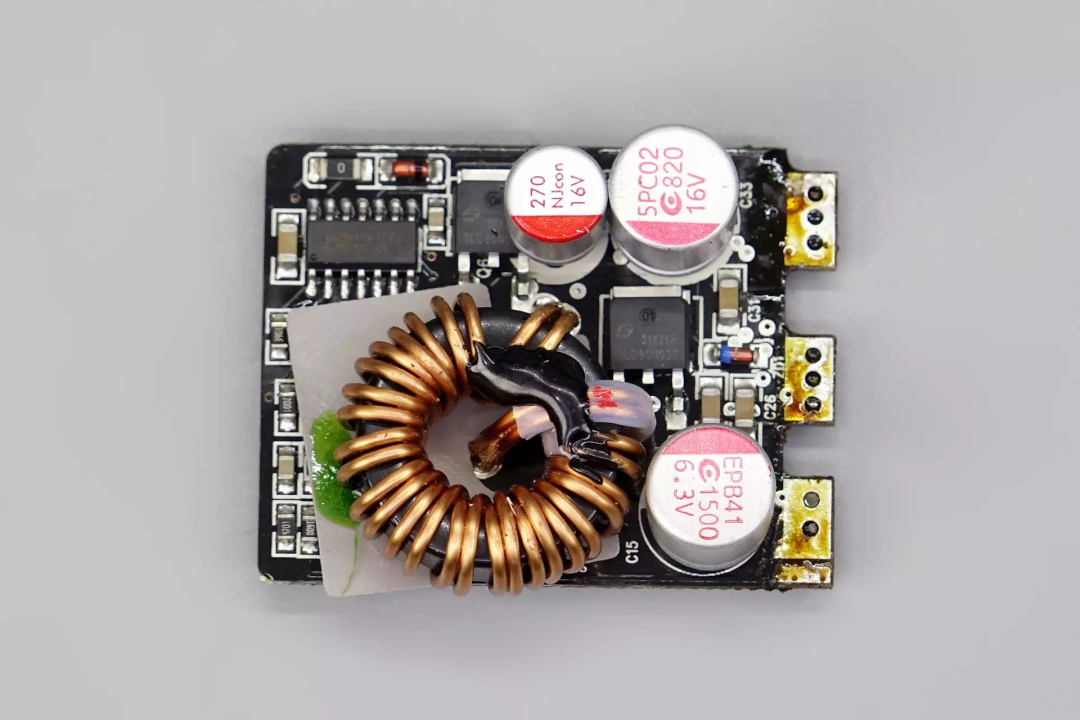

降压小板正面焊接主控芯片，降压开关管，降压磁环电感，输出和输出滤波电容。

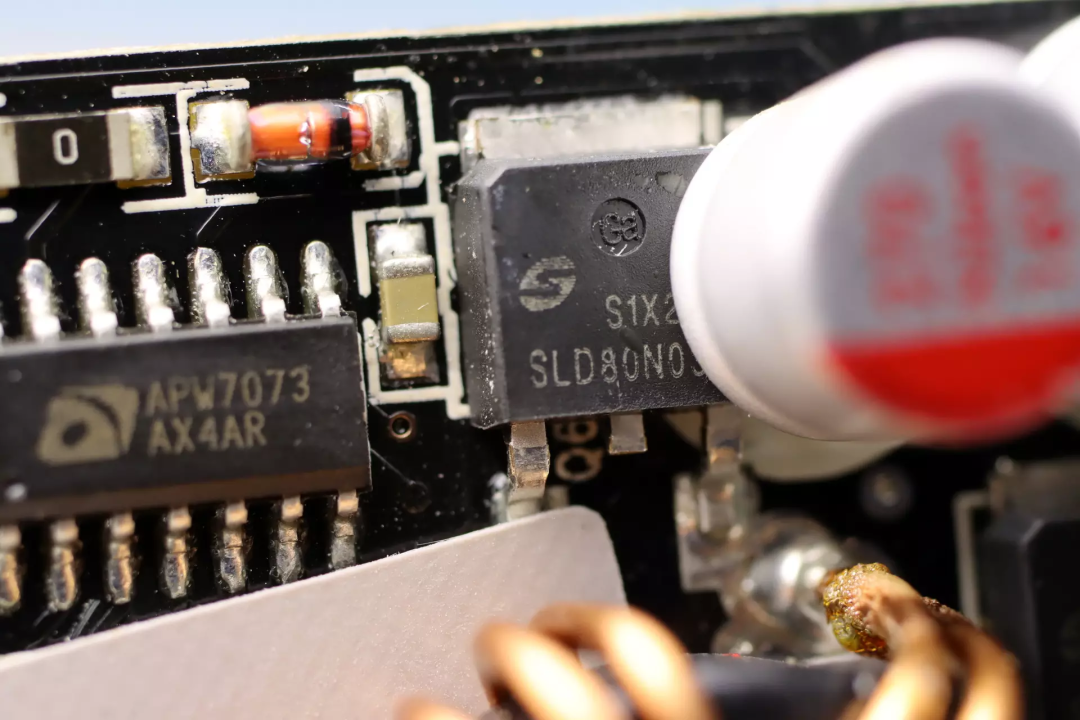

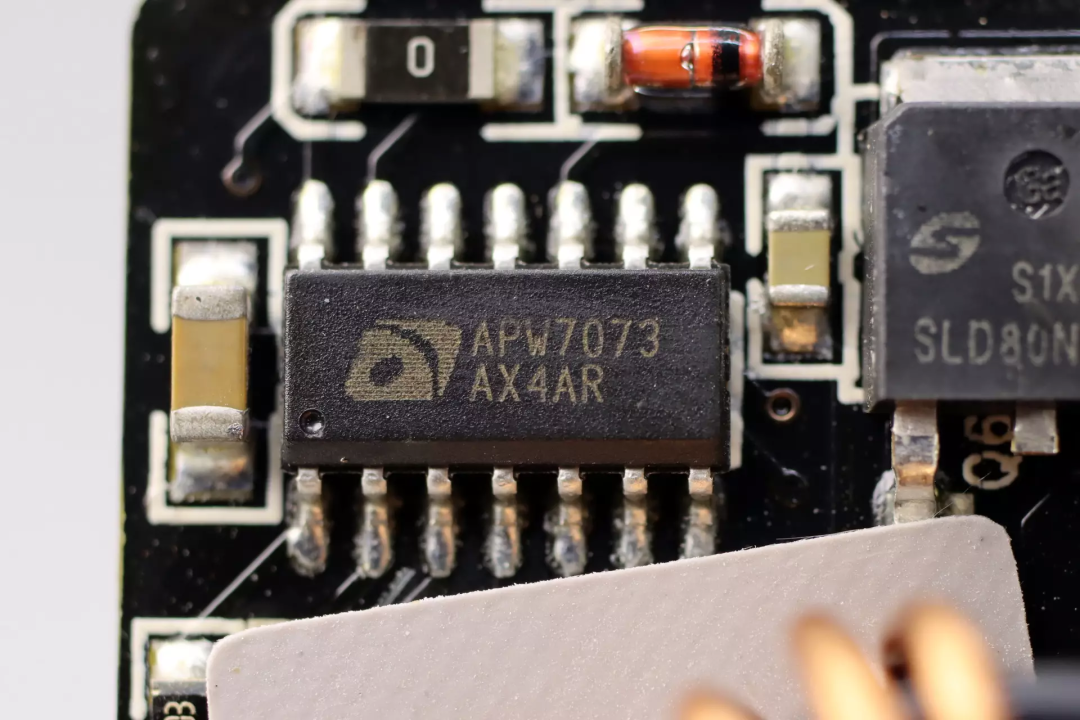

降压控制器来自茂达电子，型号APW7073，是一颗同步降压控制器，采用电压模式控制，支持欠压和过流保护，采用SOP14封装。

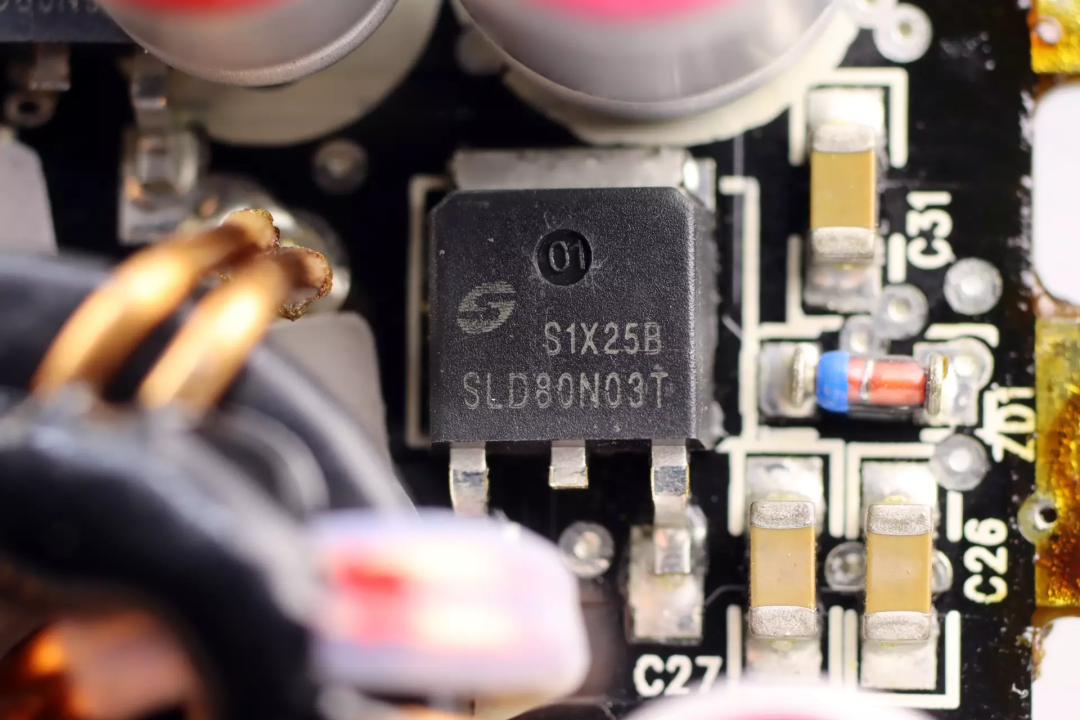

降压开关管来自美浦森，型号SLD80N30T，是一颗耐压30V的NMOS，导阻4.8mΩ，采用D-PAK封装。
另一颗降压开关管型号相同。
小板背面大电流走线露铜加锡。

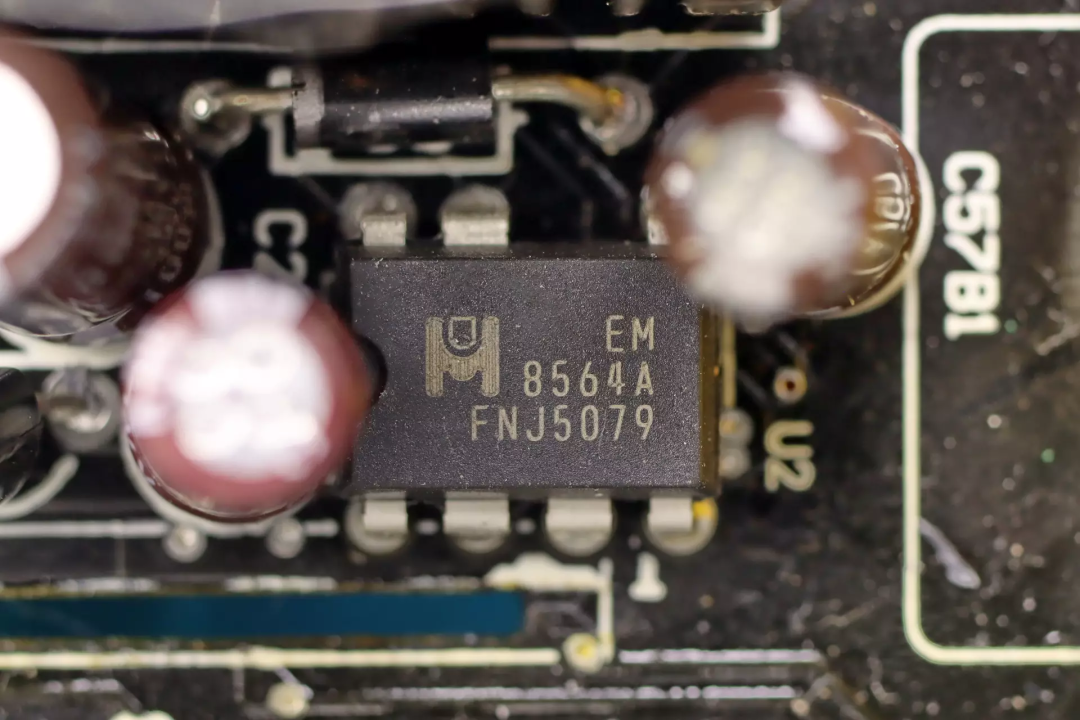

辅助电源主控芯片来自杰力，型号为EM8564A，是一颗内置开关管的电源芯片，用于待机5V输出。

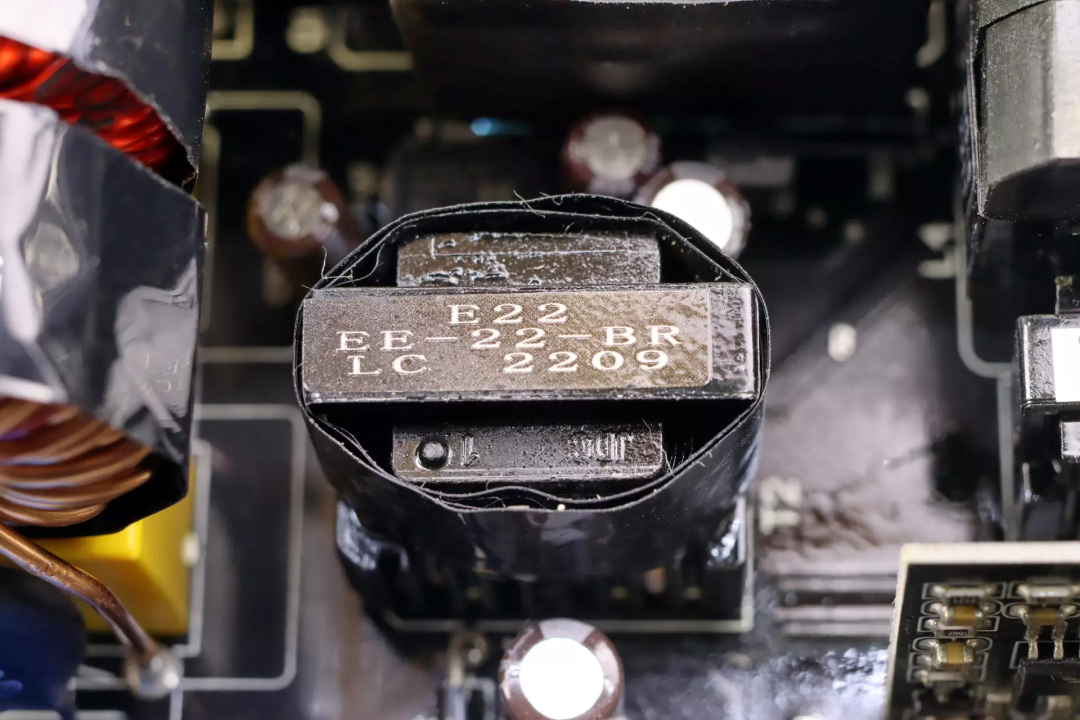

辅助电源变压器特写。
两颗滤波电容特写。

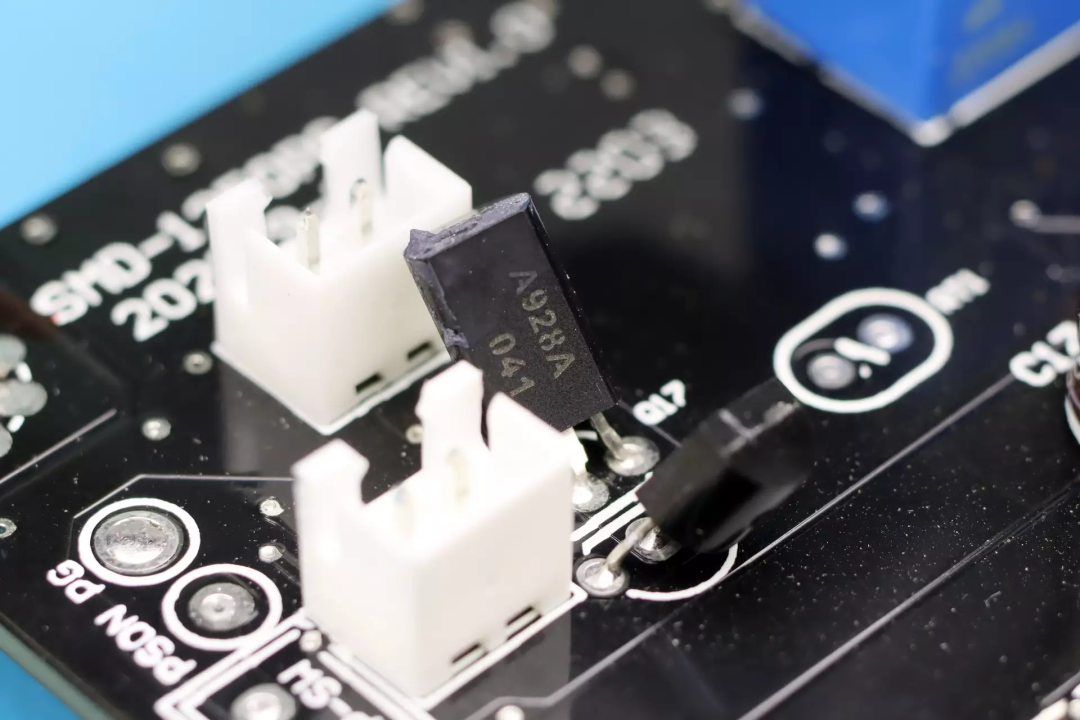

风扇接口和温控开关插座特写。

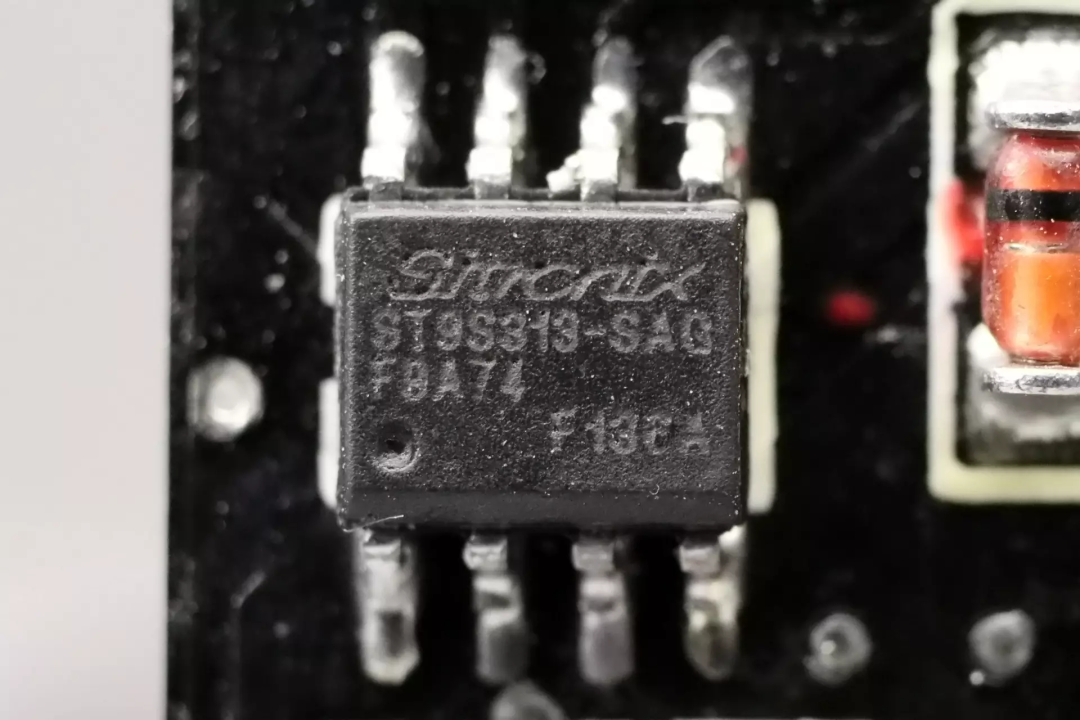

电源管控芯片来自极创，型号ST9S313，用于电源各路输出电压监控。

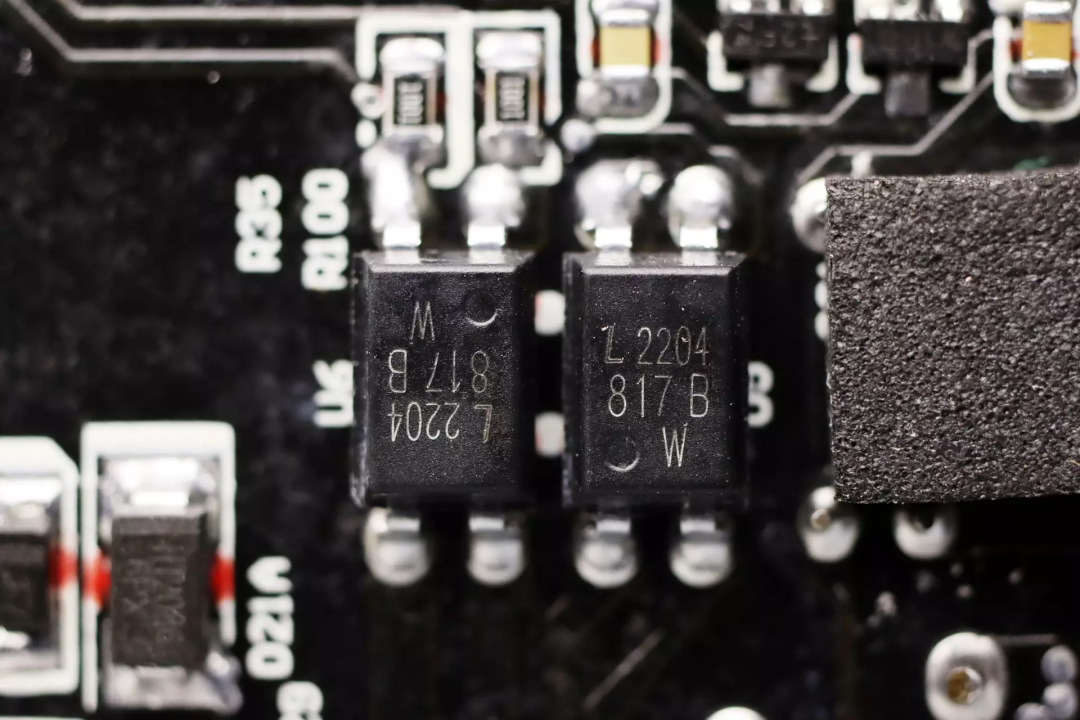

两颗817光耦用于输出电压反馈和控制功能。

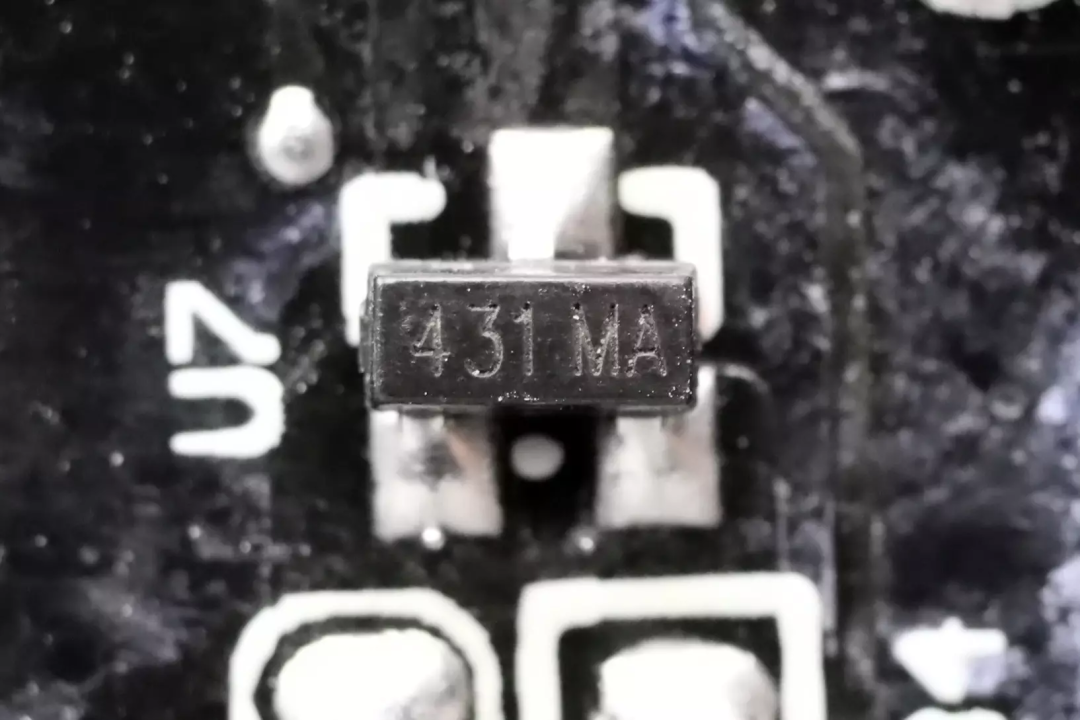

431电压基准用于输出电压反馈。
电源12V输出内部通过铜条焊接连接。

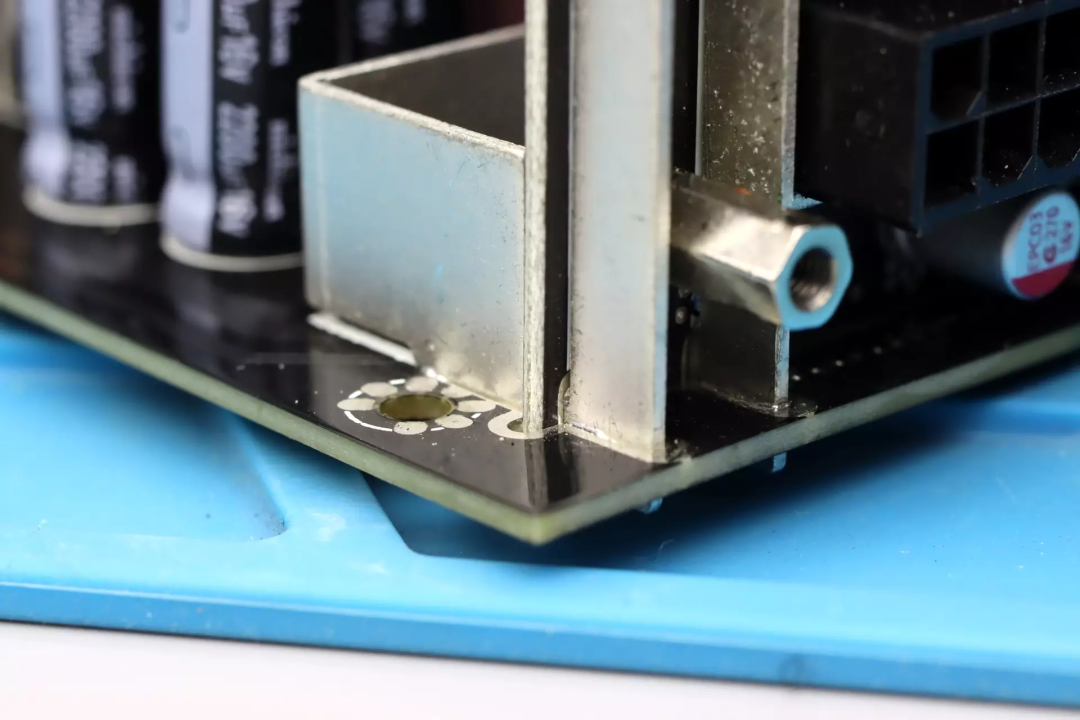

输出小板侧面焊接铜条连接。
铜条延伸到侧面小板上。

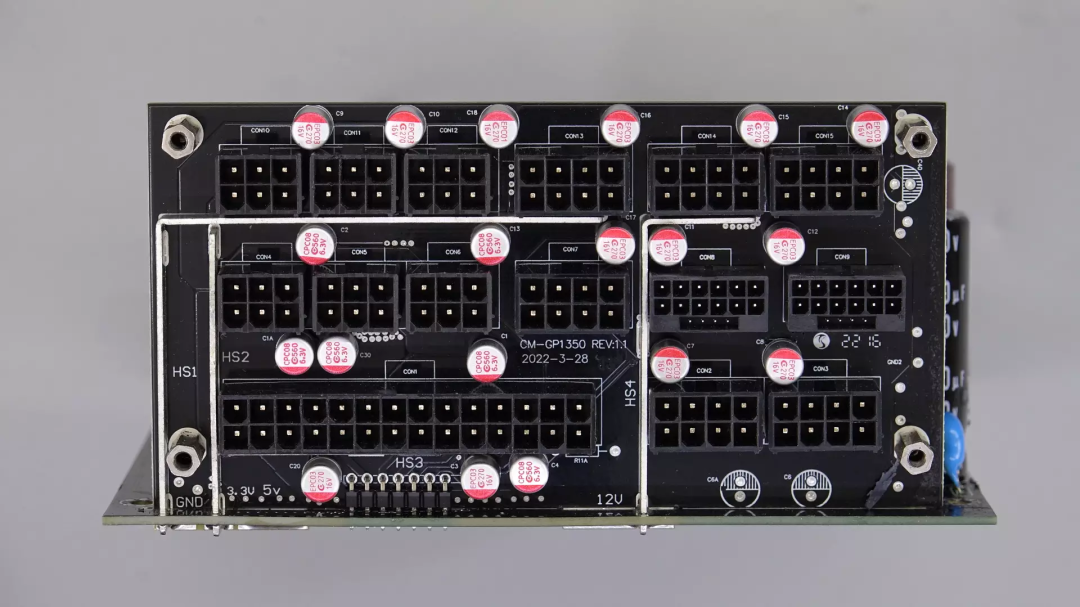

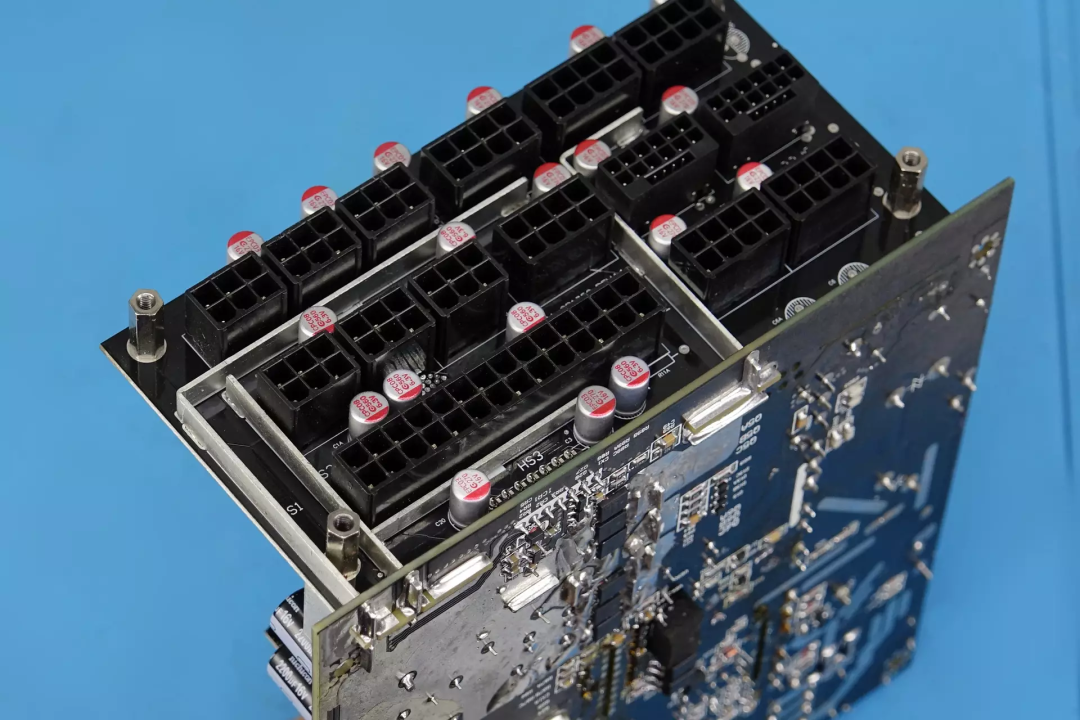

小板采用铜条进行均流，减低电阻。小板上面焊接多颗滤波固态电容和输出母座。

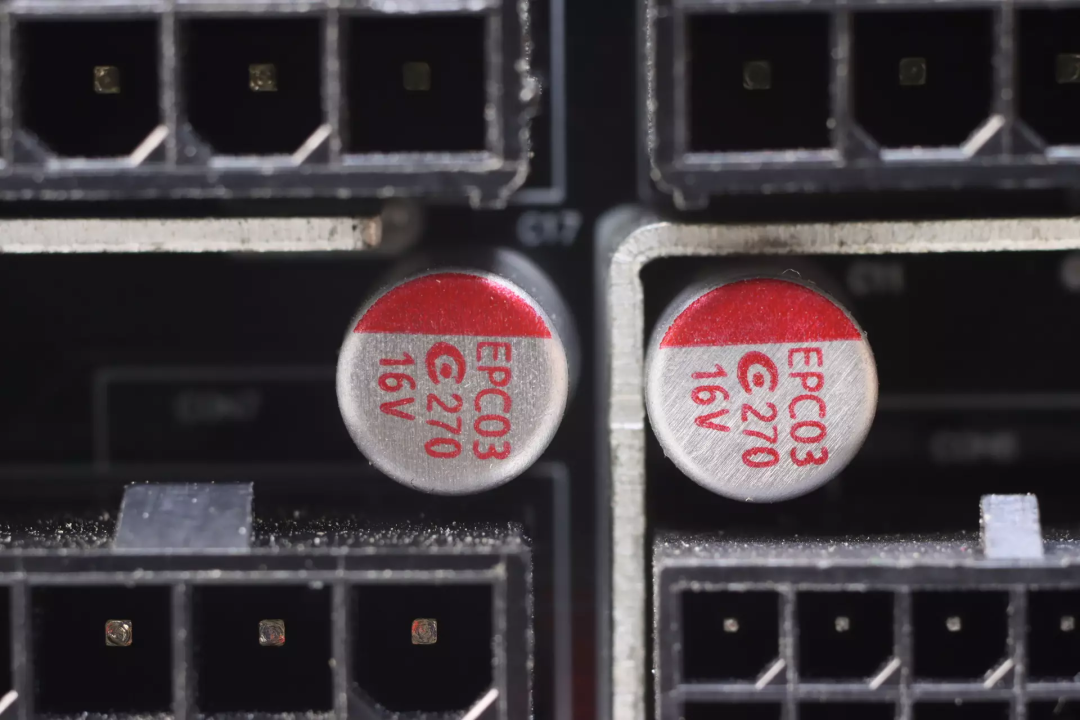

12V输出采用270μF 16V固态电容滤波。

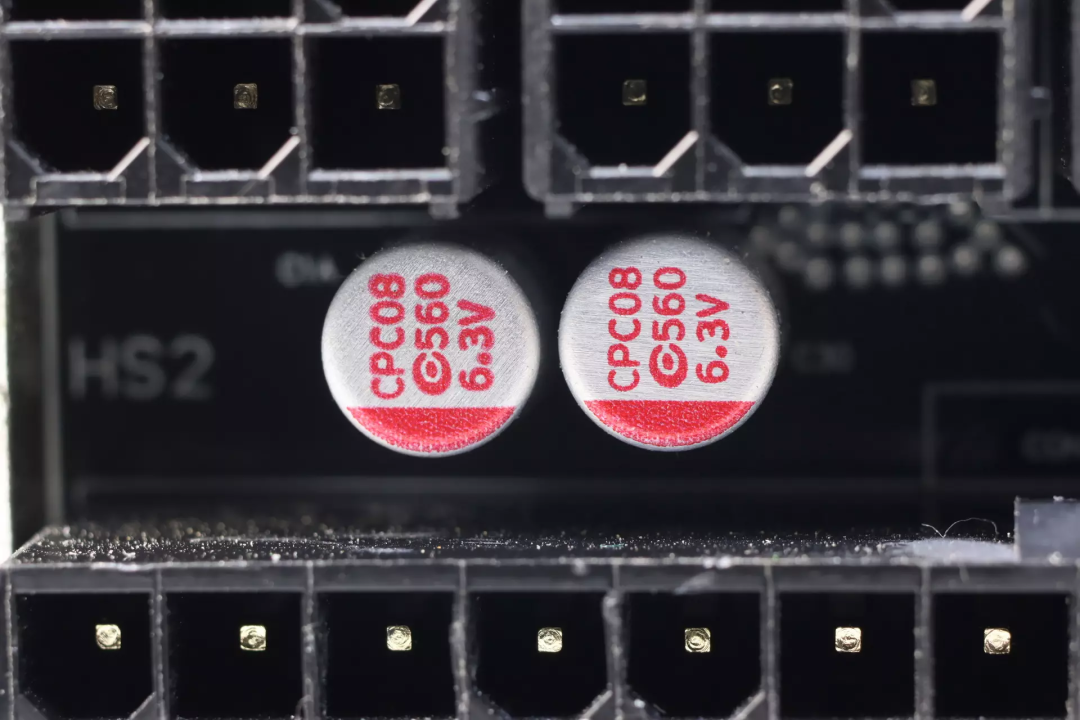

5V和3.3V输出采用560μF 6.3V固态电容滤波。
全部拆解一览，来张全家福。
充电头网拆解总结
鑫谷昆仑KL-1250G电源采用全模组设计，配备标配12V HPWR 16pin接口，满足40系显卡供电需求。电源通过了80Plus金牌认证，效率有保障。内置14CM大尺寸双滚珠轴承风扇，并支持自动启停，具有良好的散热效果。全模组设计，方便装机，也更加清爽。
充电头网通过拆解了解到，电源采用PFC+LLC+DC-DC架构设计，核心方案是虹冠CM6500UNX+CM6901，内部使用上海芯珉微碳化硅二极管进行PFC整流。5V和3.3V输出采用独立的降压小板，DC-DC降压电路采用茂达APW7073，搭配美浦森MOS管。
昆仑KL1250G电源内部采用日系电解电容搭配固态电容滤波，品牌来自红宝石，日本化工和尼吉康，并采用铜条焊接连接，降低大电流输出的损耗。输出小板与主板采用铜条连接，小板上也焊接固态电容进行滤波，整体做工和用料扎实。
