作者 |strongerHuang
微信公众号 |strongerHuang
之前给大家分享过bin、hex、axf和elf文件格式，其中 axf 也算是一种可执行程序文件，只是相对bin和hex具有更多的信息。Keil 默认不会生成bin文件，如果需要bin文件，可通过fromelf 工具实现axf转bin文件。
配置输出hex

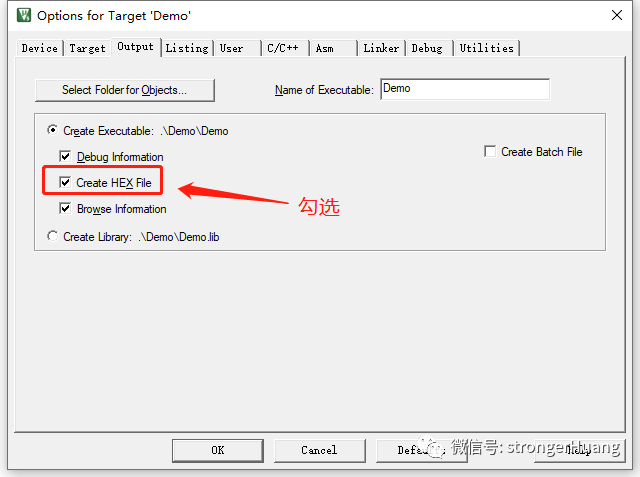

KeilMDK默认输出选项只有hex文件。Project ->Options for Target -> Output 勾选上“Create HEX File”（如下图）

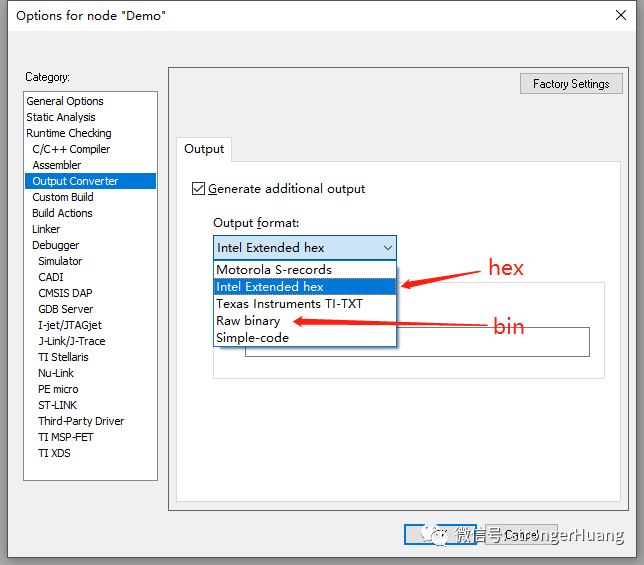

其实在IAR中，工程配置就有选择bin，还有hex的选项，Project -> Optinos -> Output Converter：
axf 转 bin 配置
虽然hex转bin的方法有很多，但是可通过Keil MDK自带的 fromelf 工具实现axf转bin文件。
1.确定fromelf 工具所在位置（目录）
Keil MDK V4版本默认位于：C:\Keil/ARM/BIN40
Keil MDK V5版本默认位于：C:\Keil_v5\ARM\ARMCLANG\bin
如果你安装时修改了路径，就需要使用对应的路径。
2.配置Keil工程选项

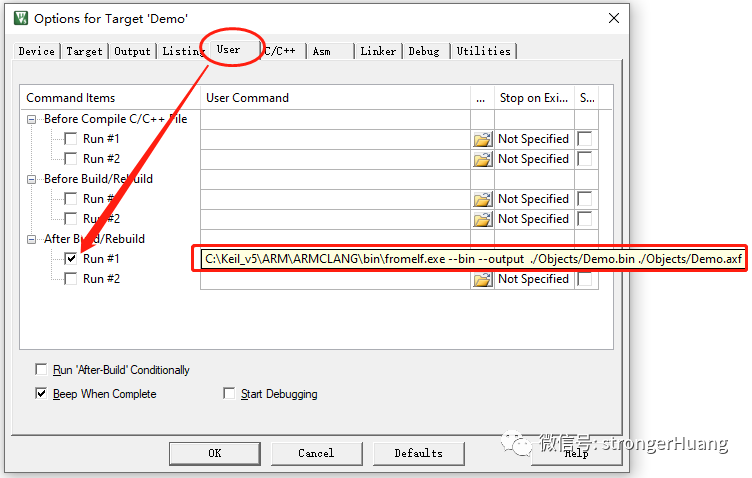

Project -> Options for Target -> User -> After Build/Rebuild 添加指令：
C:\Keil_v5\ARM\ARMCLANG\bin\fromelf.exe --bin --output ./Objects/Demo.bin ./Objects/Demo.axf其中：
C:\Keil_v5：是你对应的安装路径（工具所在路径）；
Objects：为输入输出位置；
3.格式说明
基本格式为：
fromelf [options] output_file input_file
其中：
[options]：选项字
output_file：输出文件
input_file：输入文件
结合上面例子你会发现：
选项字为：--bin --output
输出文件：./Objects/Demo.bin
输入文件：./Objects/Demo.axf
可能你会看见不同的实现方式，比如：
C:\Keil_v5\ARM\ARMCLANG\bin\fromelf.exe --bin -o ./Objects/Demo.bin ./Objects/Demo.axfC:\Keil_v5\ARM\ARMCLANG\bin\fromelf.exe --bin --output=./Objects/Demo.bin ./Objects/Demo.axf
这里可参看：
https://www.keil.com/support/man/docs/armutil/armutil_pge1362128885938.htm
