Altium Designer智能粘贴命令的使用教程

怎么样等间距的复制很多过孔？怎么带网络的复制走线？又或者是怎么样把元件的位号及网络从当前的这个PCB调用到另一个PCB板中呢？PCB设计当中经常会遇到这些问题，可以使用特殊粘贴也可以称为智能粘贴法来实现。

1、选中需要复制的元素，有过孔，元件，走线等等，我们就以复制过孔为例。

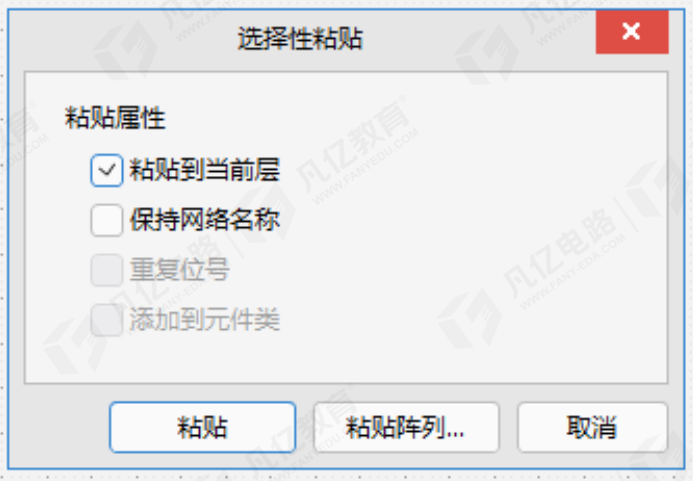

对于选中的过孔进行“Ctrl+C”,进行复制,然后快捷键EA，或者在“编辑”菜单栏中选中“特殊粘贴”选项，弹出对应对话框，如图1所示。

图1“选择性粘贴”对话框

属性里面有：

1）对于复制好的元素粘贴到当前层，这个看自己设计而定。一般情况下粘贴在当前层。

2）保持网络名称：就是带网络的复制，这个可以区别于基本的ctrl+c/v进行复制。

然后就可以直接点击粘贴进行直接粘贴，如果想要有间距，有数量，有形状的粘贴，就进入我们的阵列粘贴设置。

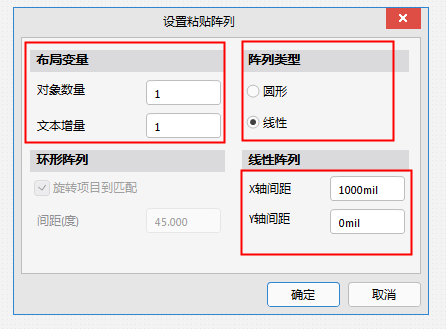

1）点击粘贴阵列，进行阵列粘贴设置，如图2所示。

图2 阵列粘贴设置

2）如果进行线性粘贴：就在右方阵列类型：线性，左框的就是粘贴数量，及增量的设置。右下方就是为X/Y方向等间距的粘贴距离设置。

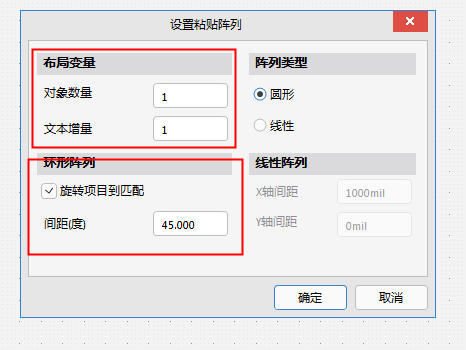

3）如果需要进行圆形粘贴，如图3设置：

图3 圆形阵列粘贴设置

4）左上框跟线性粘贴一样，设置粘贴数量及增量的参数。

5）左下框就是我们等角度的角度设置参数。
