PADS Logic原理图中如何替换自定义的模板

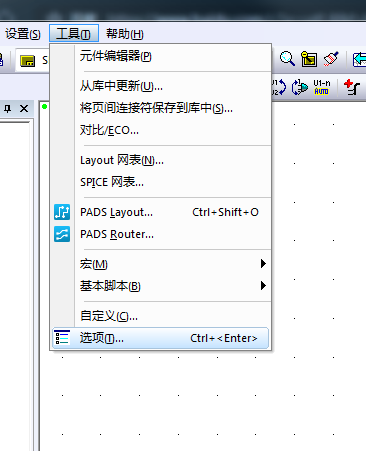

第一步，在Logic界面中，执行菜单命令“工具-选项”，如图1所示。

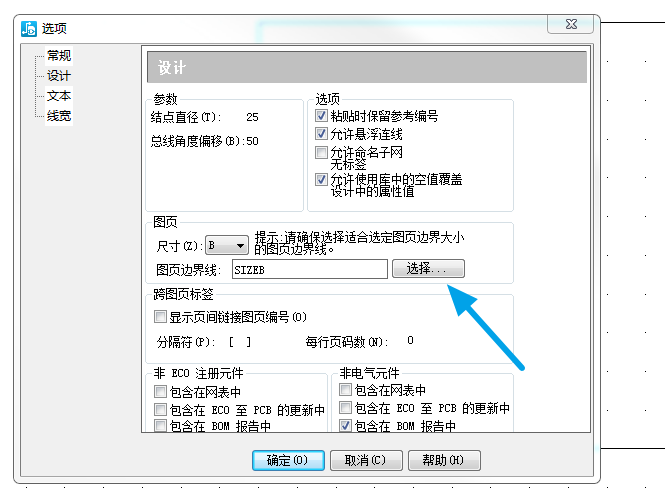

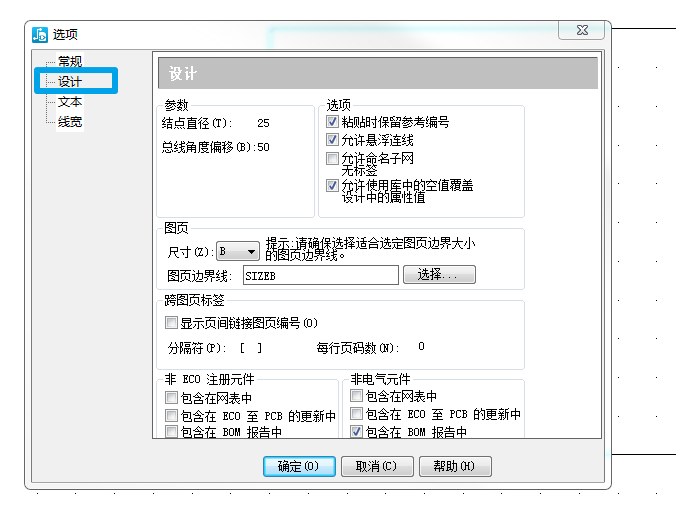

第二步，弹出的“选项”对话框中，点击“设计”分栏，如图2所示。对应设计分栏的对话框中找到“图页”设置界面，在其“图页边界线”选项旁点击“选择”选项，如图3所示。

图1“选项”命令

图 2 “设计”分栏

图 3“图页边界线选择”选项

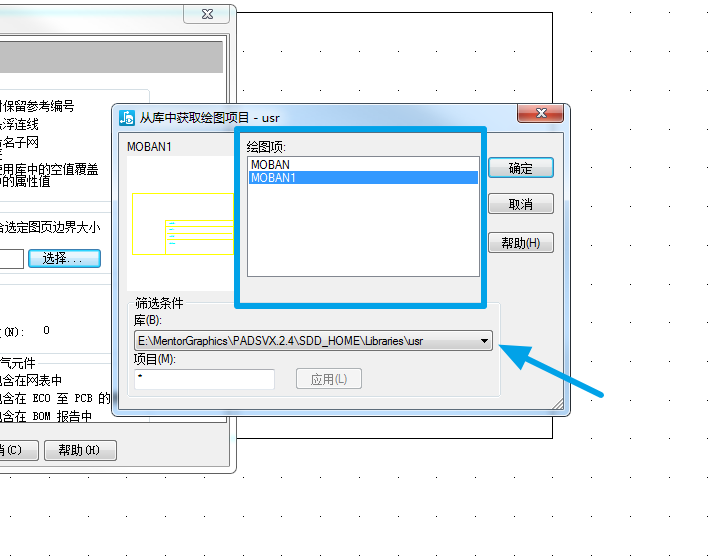

第三步，弹出“从库中获取绘图项目”对话框，将模板存在的库路径设置选择并且在“绘图项”中选择对应的模板，如图4所示，点击“确定”即可完成将模板在原理图中进行调用。

图 4“模板”选择设置
