PADS Layout中怎样测量距离

我们在进行PCB设计的时候，经常会需要测量器件到器件，线到线之间的距离，接下来就为大家讲解在layout中测量距离的两种方法。

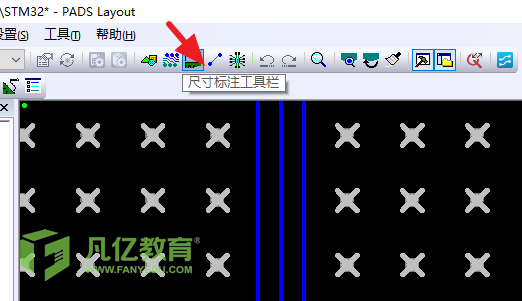

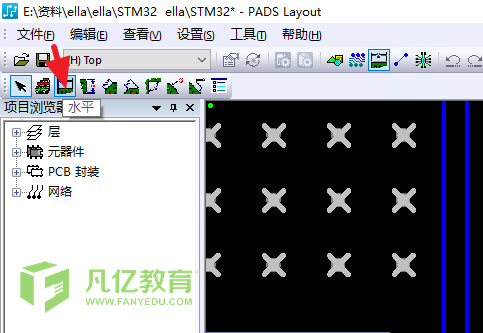

1、首先点击工具栏的尺寸标注工具栏，在这里可以选择水平或垂直测量

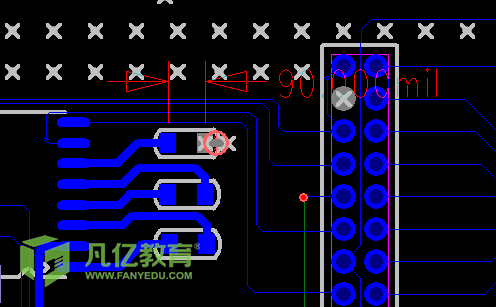

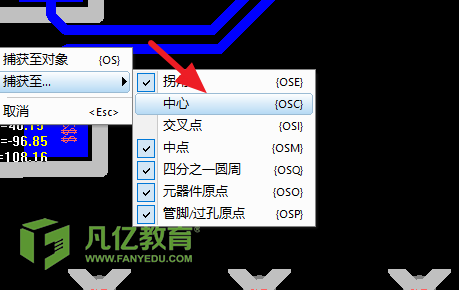

点击后右键选择捕获中心或拐角，然后点击两个测量点，如图测量两个焊盘中心的间距

2、第二种方式是用无膜命令测量

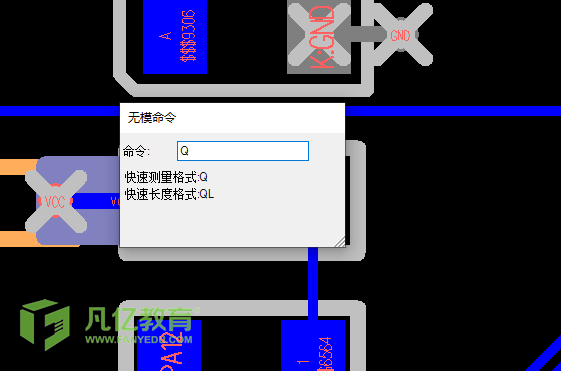

首先我们点击测量点然后使用无膜命令Q ，使用无膜命令Q后，右键选择捕获点

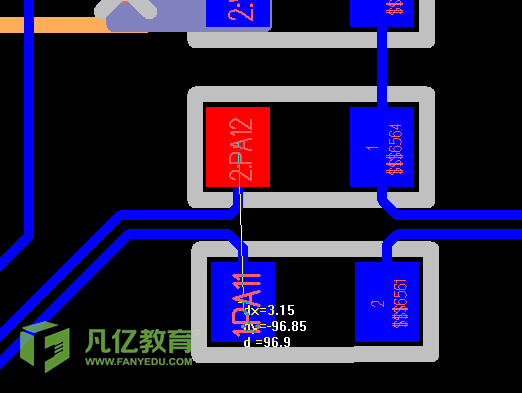

3、如下图测量两个焊盘之间的间距，这样就测量成功了。
