PADS Layout PCB布局的复用操作方法教程

我们在不同的PCB设计的项目之间会存在拓扑跟封装完全相同的电路，或者在同一个PCB设计中也会存在重复的电路，被我们多称为“多通道电路”。我们可以将PCB分成若干个功能模块，分给多个设计师去进行功能模块的布局工作，然后利用PADS Layout的Make Reuse Link复用的功能。让我们的布局效率提高起来。

1、建立复用

选择需要做成复用的电路，如图1所示，单击鼠标右键，在弹出的快捷菜单栏中选择“建立复用模块”命令，如图2所示。在弹出“建立复用模块”的对话框中，输入复用模块的类型和名称，如图3所示，点击“确定”，在弹出的“复用模块另存为”对话框中选择保存路径，单击“保存”，即可成功创建复用模块文件，如图4

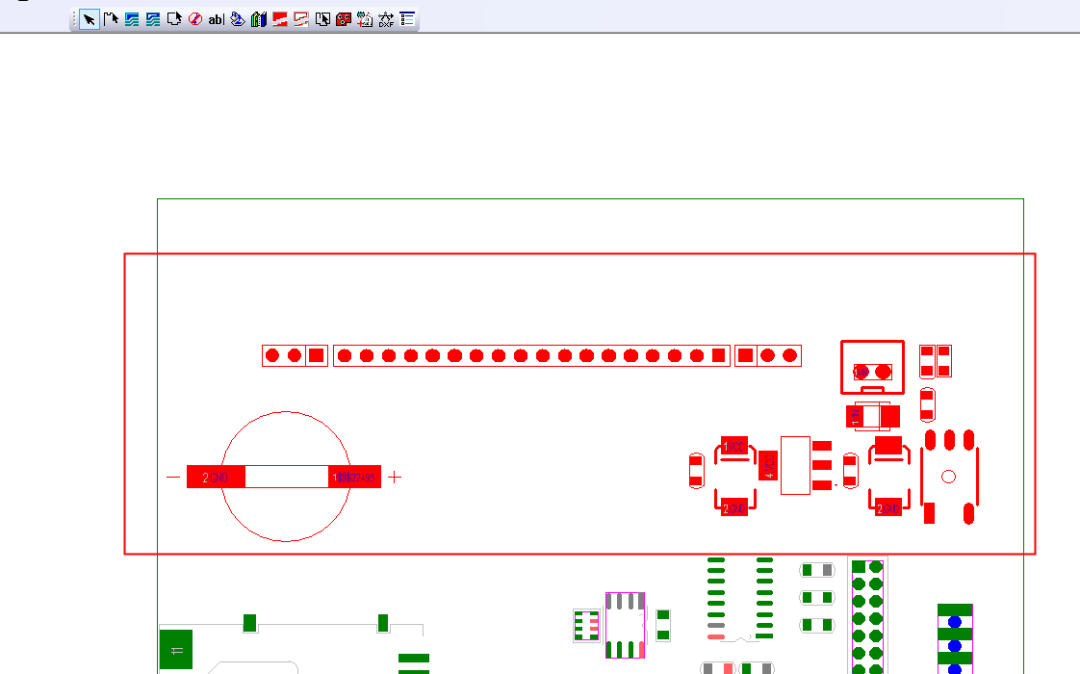

图1 选择复用电路

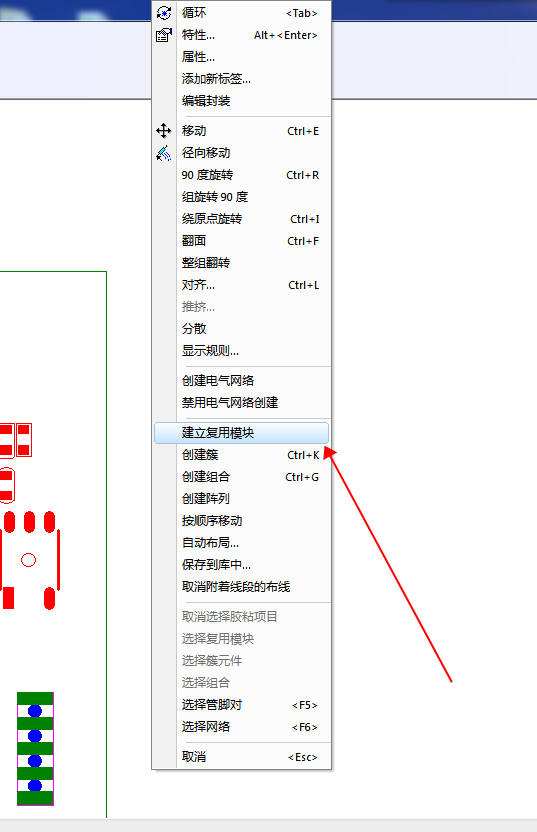

图2 “建立复用模块”菜单命令

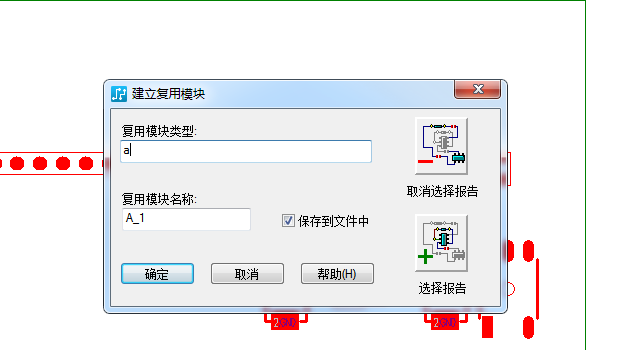

图3“建立复用模块”对话框

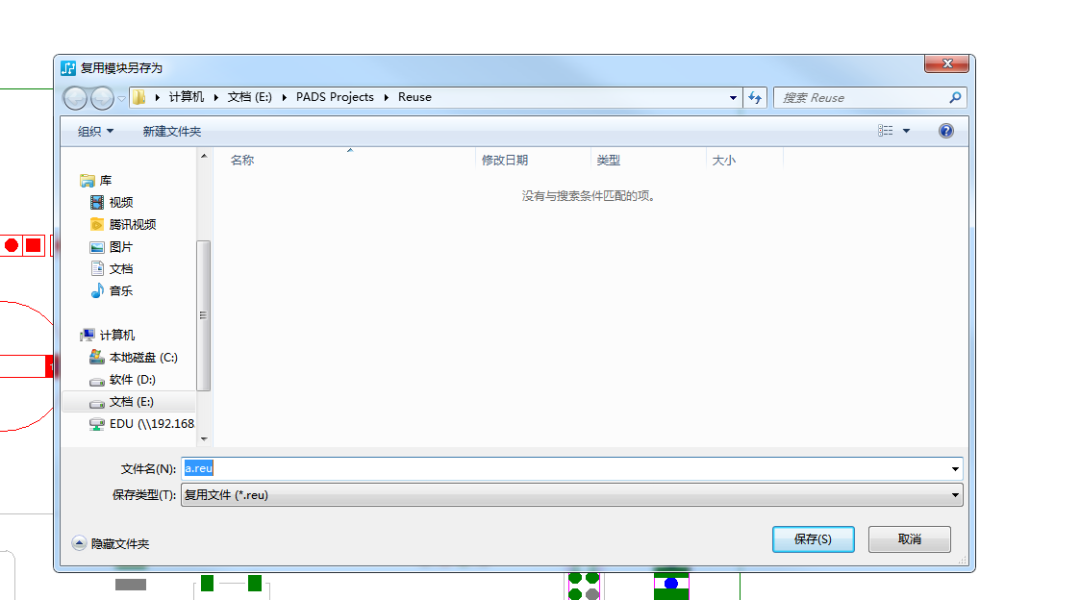

图4 “复用模块另保存为”对话框

2、调用复用

在“设计工具栏”中点击“建立相似复用模块”图标，如图5所示，找到并调出上一步生成的复用模块，随即网络连接和拓扑相同的电路就会变成复用模块的布局并且吸附正在十字光标上，我们找到相应的位置单击左键进行放置就可以了。

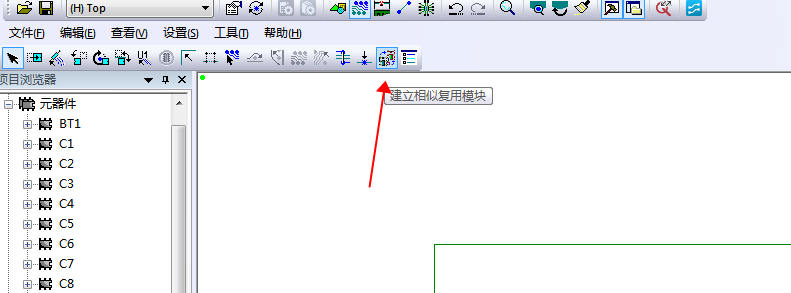

图5 “建立相似模块复用”图标
