作者 | strongerHuang
设计文档有必要写吗？
**文档改怎么写？
你们有现成的文档模板吗？
···
俗话说，不会写文档的工程师不是好的工程师！
如果你只会写代码，而从不写文档，迟早有一天会“出事”。这不是危言耸听，现实生活中有很多活生生的例子。
1不写文档有什么后果？
如果不写文档，开发过程中就会出现类似下面这些情况。
软件：这个功能不能实现、代码只能重构、一个bug引发N个bug等。
硬件：添加功能只能重新画板、没有考虑要预留通信接口等。
只是一两次小改动都还好，如果多次、大改动的话，就会出现互相甩锅、同事不和的后果。
不要问为什么，经历过的人都懂
2嵌入式项目，需要哪些设计文档？
我之前参与开发的项目，从需求、设计、实现、测试、总结等这几个阶段下来，设计文档多的时候有上100个文档。
对于不同的项目，可能设计文档种类和数量不同，比如你一个简单的电子手表，可只需要一个需求文档、一个方案设计文档就可以了。
其实，项目越复杂，设计文档越多。比如京东的仓储物流这一套系统，你能想想一下有多少个设计文档吗？光是需求阶段的文档肯定都有上百个：需求、评估、审核等各种文档。
当然，对于我们普通的项目，需要的设计文档可能几个 ~ 十几个就可以了，
比如：需求文档、评估文档、总方案文档、模块方案文档、通信协议文档、测试用例文档等。
每一种文档没有固定的格式，只需要结合你自己实际项目，把重点描述清楚，能指导开发人员，方便开发和设计即可。
3举例：xxx项目电源管理方案
下面分享一个简单方案设计文档。

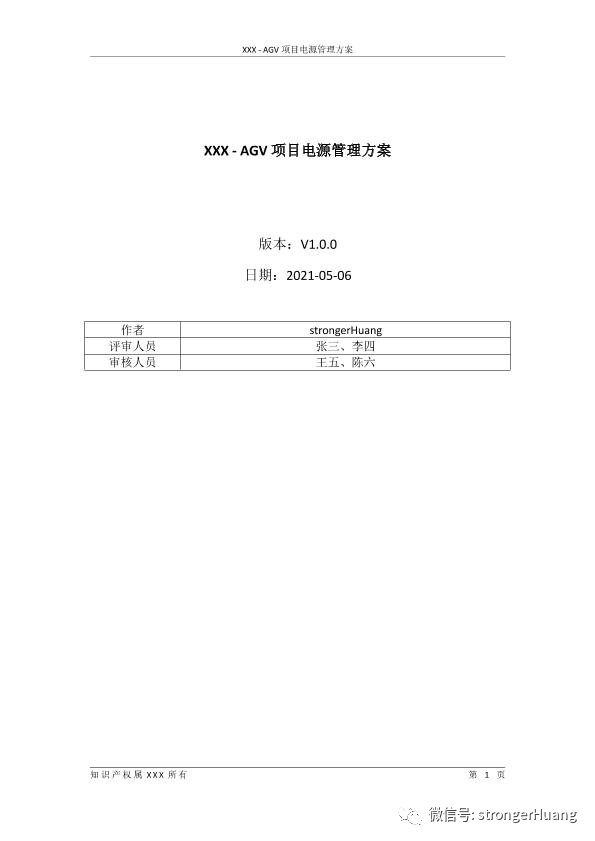

1.封面总体
就像一个本书的封面，把主要信息罗列出来。比如：
项目名称、文档版本、日期、作者、密级等。
比如：

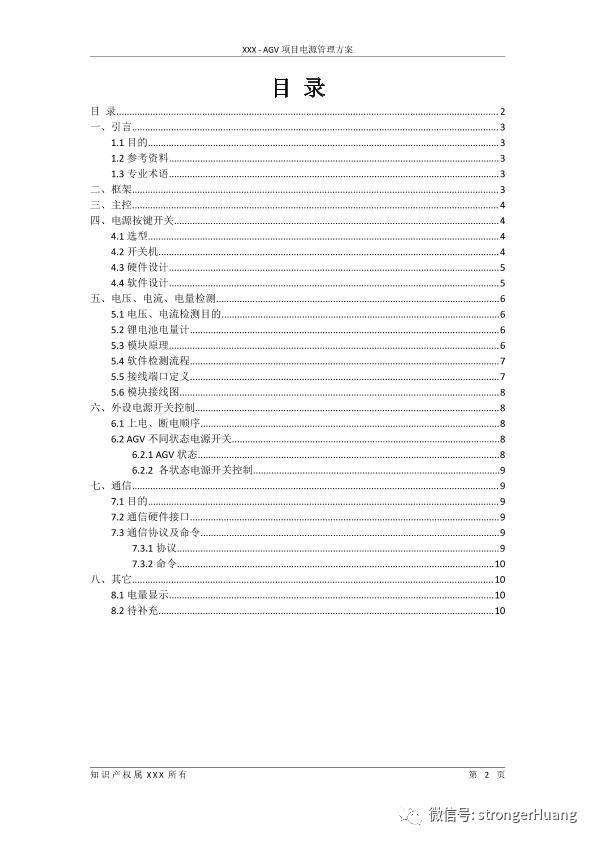

2.文档目录
作为一个技术开发人员，如果你连word的目录都不知道怎么生成，你应该好好反思一下了。
目录很简单，比如：
这里想说下，目录是自动生成，而不是手动编辑的目录。
我就发现有人的目录居然是手动编辑的，不知道大家是不也这么“水”？

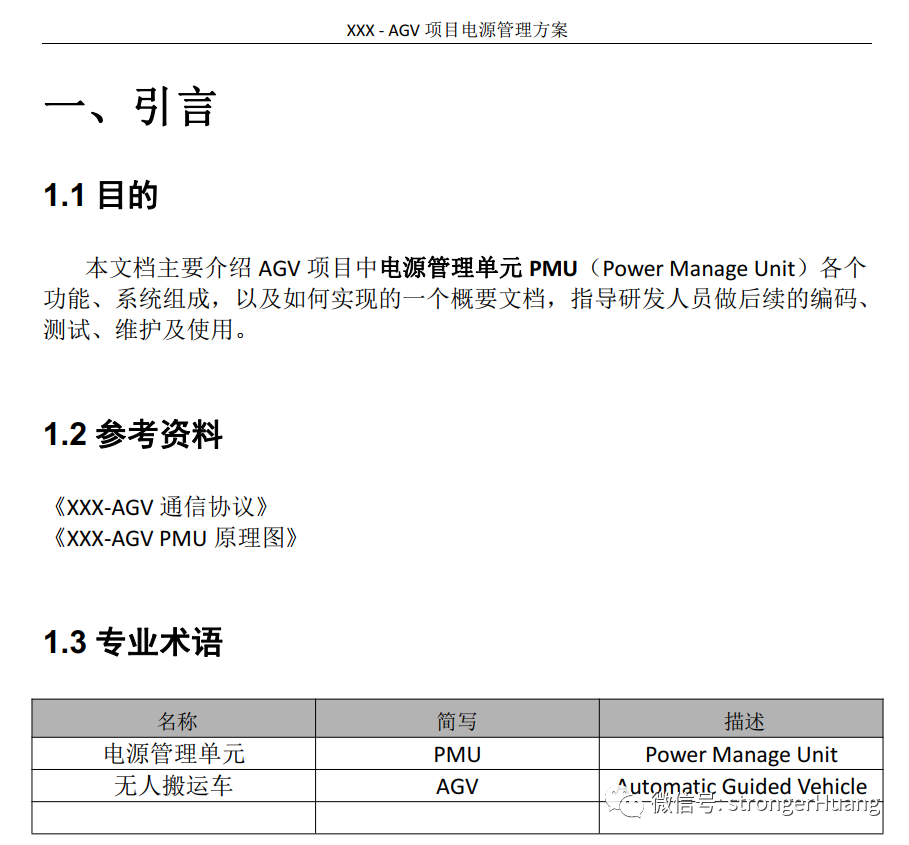

3.引言
这里引言也可以是“概述”，把整个方案的主要内容进行描述，比如这里简单列几点：

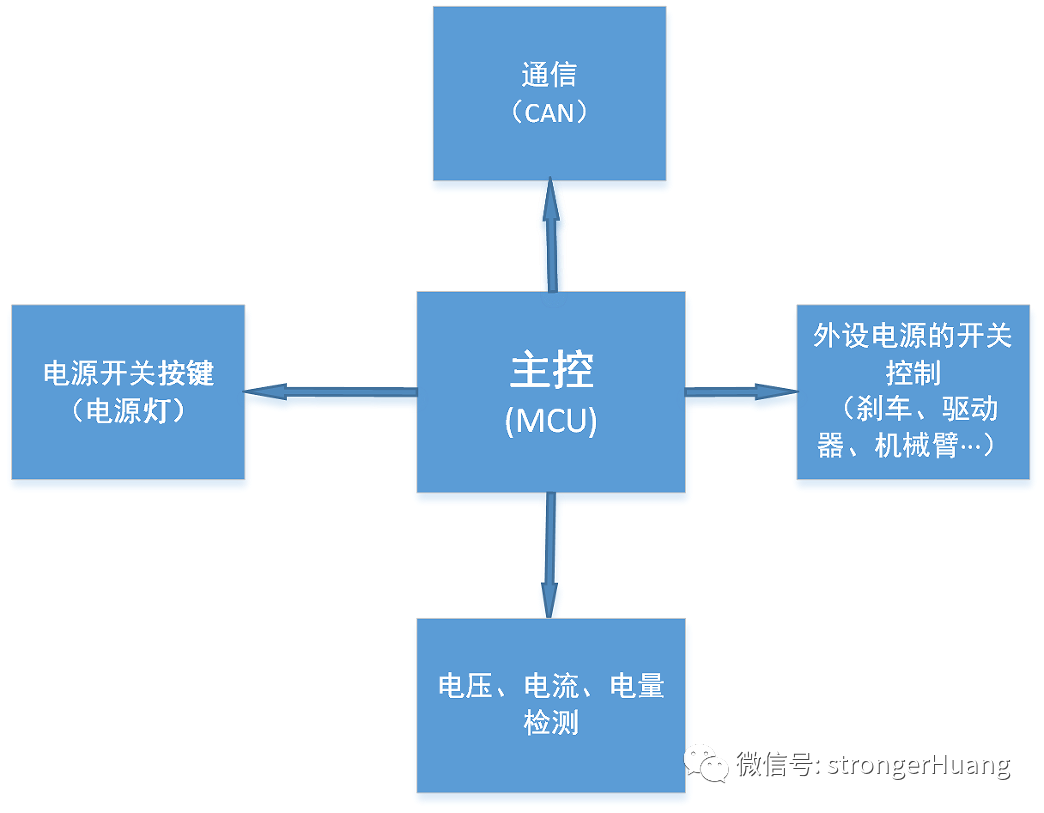

比如系统框架、软、硬件框架等。这里需要用到一些设计框架的工具，比如：Visio.
比如：
5.硬件设计罗列硬件相关的设计信息，比如硬件供电、状态等。
6.软件流程牵涉到软件，在方案中必不可少的一点，就是软件流程。
如果你软件流程都不清楚，在开发过程中，肯定会反反复复修改代码，甚至修改了数十版不能用。
软件流程网上有很多例子可参看，比如按键检测流程：

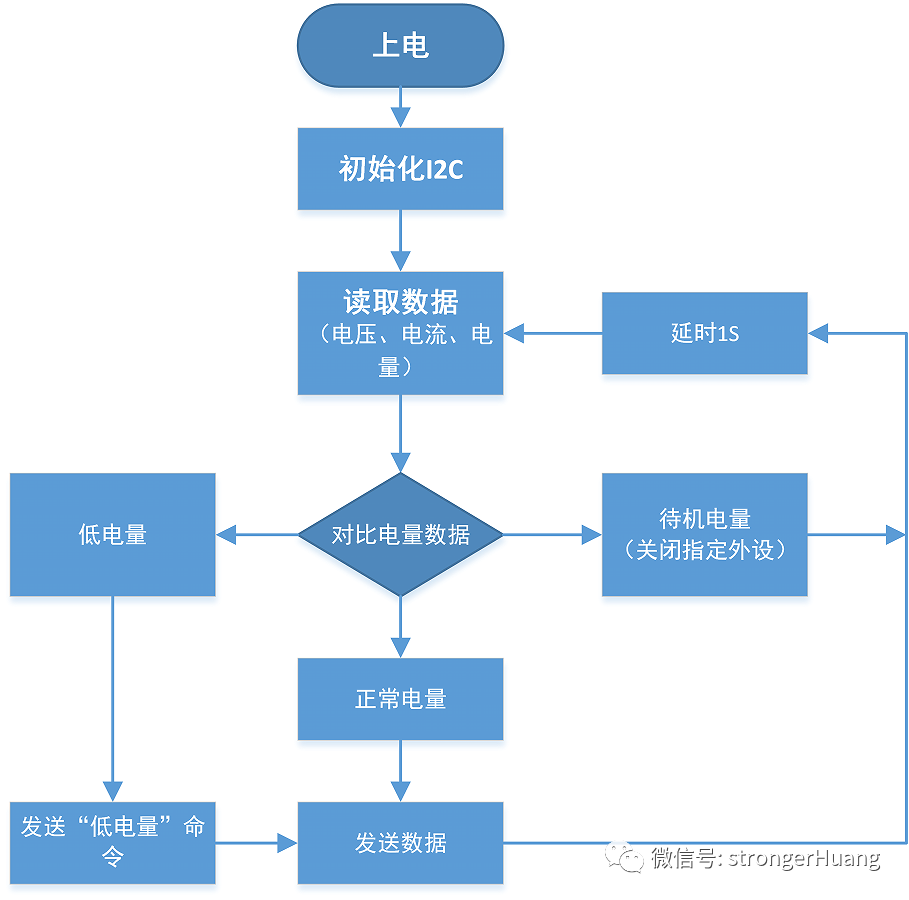

比如电压、电流检测流程：

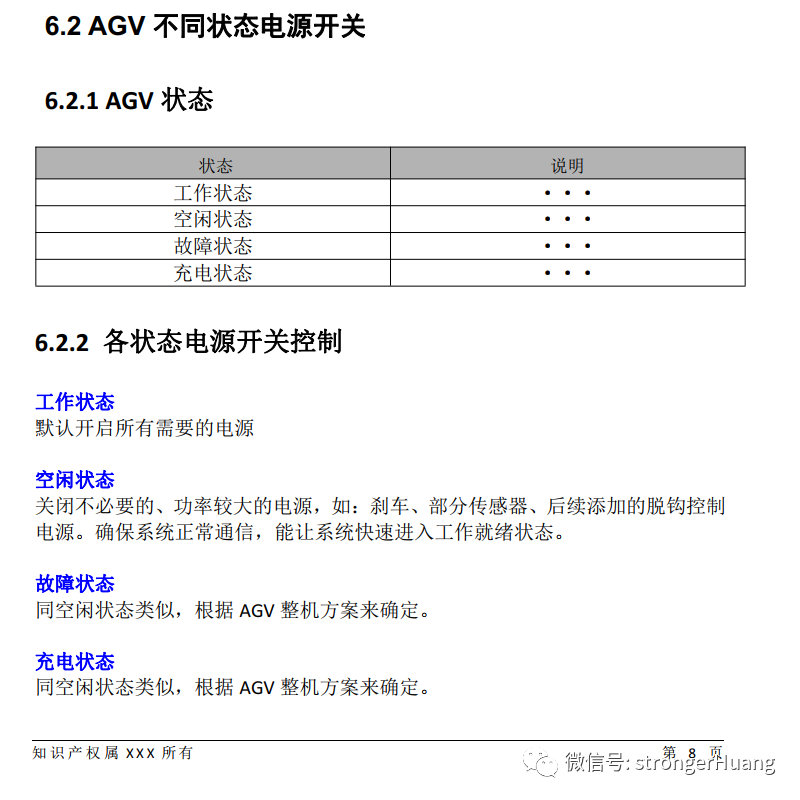

7.系统状态每一个系统基本都由多个状态（或者模式），比如工作状态、空闲状态、故障状态等。
你要把系统可能遇到的状态都列出来，并描述清楚。比如：
8.通信协议、接口设计等其他比如你的项目中会用到通信，需要把通信协议整理出来。
或者简单描述通信相关的内容，比如硬件使用了UART、CAN，通信协议使用CANopen、Modbus等。然后具体协议指令单独一个文档。（见：协议文档）。
最后，以上内容仅供参考，不同项目的情况不同。根据项目情况把设计中需要考虑的重要信息整理出来，并容易理解就可以了。
