影像是全人类的旺盛需求，我们的生活被手机摄像头彻底改变了。极具活力的中国市场引领了手机摄像技术的发展。

表达门槛大大下降。一张图片一个视频胜过千言万语，一键即可分享。2012年4月19日，微信4.0版本推出了朋友圈功能。

这个世界真的有魔镜。智能手机厂家在摄像头上找到了让年轻人追捧的”财富密码“。

后摄从双摄向多摄迅速，实现暗光（夜景）+防抖+广角+HDR+虚化+长焦+变焦+微距+3D深度相机等多种组合功能，还能实现光学变焦和和景深拍摄等。用于自拍的前摄也有双摄了！

借助AI技术，美白瘦脸大眼瘦身长腿，大老爷们甚至可以变装为女人，也实现了智能场景拍摄和不知真假的“P月”。

图注：小视频里，阿纯通过AI成为小美女

扫码支付实现了“无纸支付”，普及到了即使最偏远的乡间。我的钱包比脸还干净，再找不到破开十元/百元后拿回一堆零钞的快感了。

人类历史上第一次有了通过手机直播的战争，影响了老百姓，反过来对战争又有影响。

今天讲述的CMOS图像传感器（简称CIS）芯片便是手机摄像头成像技术的核心。

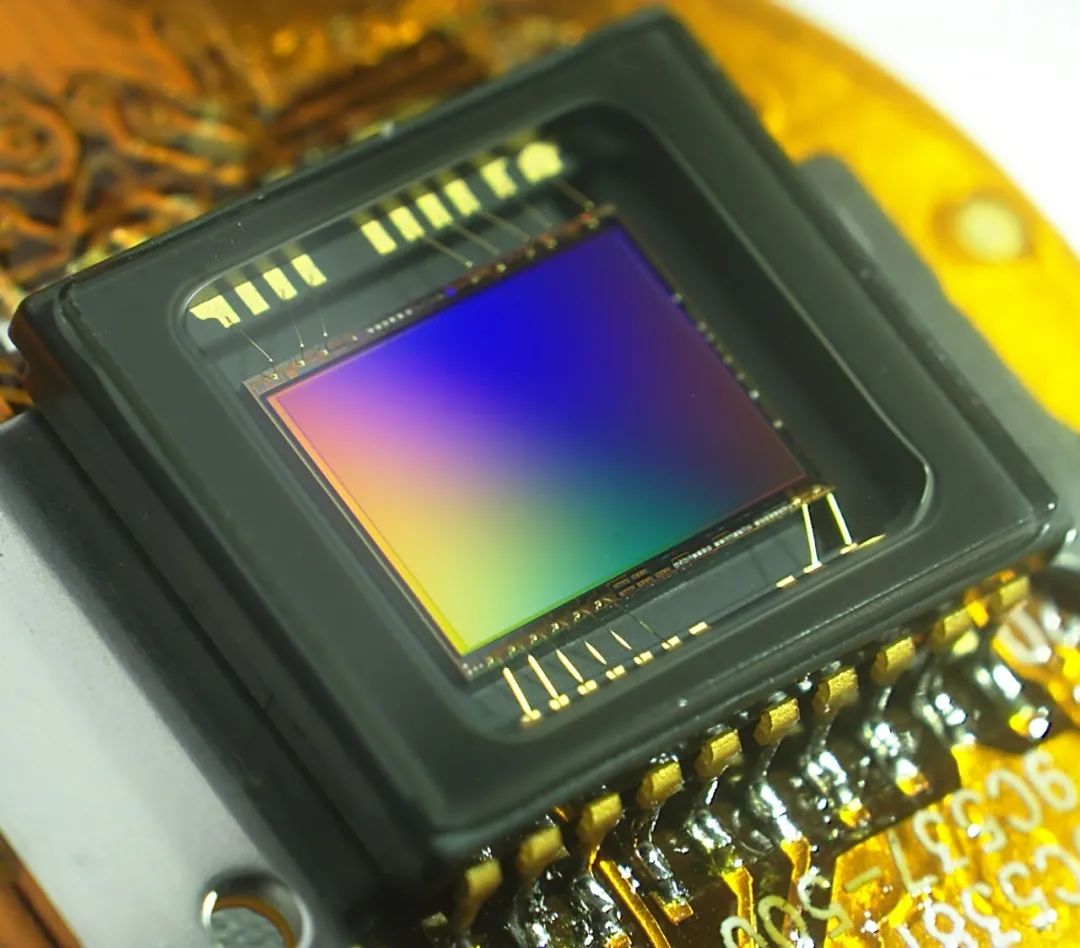

图注：一颗CIS芯片

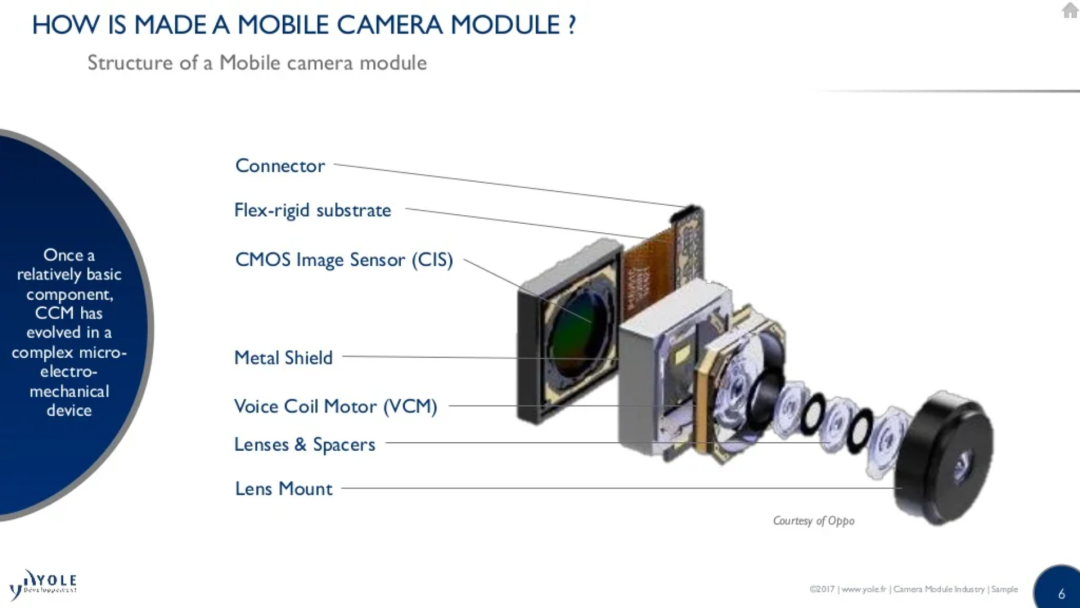

图注：手机摄像头模组CCM (Camera Compact Module)结构(OPPO)

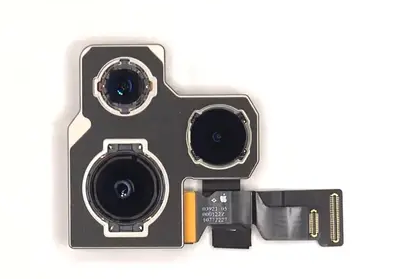

图注：iPhone 14 Pro Max的摄像头模组 (源:PBK REVIEWS)

值得骄傲的是，CIS诞生和发展的三十多年里，来自中国的科技工作者们前赴后继，做出了最为关键的贡献。这是一个很长的故事，里面有矢志不渝的坚守，有精诚合作的团队，有惊心动魄的瞬间，也有千载难逢的机缘。

故事发生在爱丁堡大学（1987-95年，东大访问学者王国裕和陆明莹伉俪为最关键研发人员，VVL为意法ST收购），在硅谷（1995年，上交大55届洪筱英创办豪威科技(Omnivision)，一些清华留学生合伙创业，为韦尔收购），在西安（1995年，王国裕归国创业，努力至今），在上海（格科微GalaxyCore赵立新、思特威SmartSens徐辰、芯视达CISTA杜峥等创业者们）......

CIS是一颗可以在中国大陆独立发展的芯片，因为都是基于成熟制程(区别于先进制程)。2020年，国际分析机Yole曾指出，中国大陆或有希望首先在CIS领域实现技术独立。2021年，Yole继续指出：China becomes an image sensor land。

如果按数量计算，中国大陆已经排名第一。2020年，全球生产了70亿颗CIS，，七成用于手机。2021年出货13.亿支智能手机，每支配多个摄像头，大家调侃为“浴霸、莲蓬头、花洒、蜂窝煤、麻将牌”，还怕有“密集恐怖症”，连儿童手表也没被摄像头放过。

图注：网友调侃摄像头是麻将牌

传统光学巨头和中国手机厂家合作。徕卡先后和华为、小米（首推上亿像素）合作，OPPO旗下一加携手哈苏，蔡司从与诺基亚合作转向和VIVO合作。他们主要是调校系统。

2020年，CIS市场总金额为207亿美元，2021年为213亿美元。

图注: CIS份额（按金额算）（源：YOLE)

全文1.4万字，长文慎入。

第一章、胶片相机从繁荣到没落

肖像画历史久远，画工毛延寿故意不画出王昭君之美。

1839年8月19日法国画家路易·达盖尔发明了世界上第一台真正的照相机。清末，照相机进入了中国大地。

图注：电影《黄飞鸿》中的十三姨和她的宝贝相机

80年代，我们兄弟俩还在读小学时，父亲任教的九都山学校组织看岳阳楼，这是我们第一次出远门，感受这“浩浩荡荡，横无际涯“。有位小戴老师有相机（海鸥或凤凰），还会暗室冲洗照片。少年的我甚是羡慕，也梦想有个相机，但不知道“何年何月能得偿所望”（星爷鹿鼎记台词）。

图注：岳阳楼黑白仰拍

上世纪末参加工作后，我梦想成真，买过国货，也买过奥林巴斯。不过，胶卷相机的没落也进入了倒计时，有道是：夕阳无限好，只是近黄昏。2003年的最高峰，全球卖出了近十亿个胶卷，从此开始走下坡路，直到归于尘埃。

如今，富士胶卷奇迹般成功地转型医疗材料厂家，柯达胶卷在 2012 年申请破产重组，在新冠疫情中传说获得美国政府贷款进入制药行业。柯达居然还是第一个发明数码相机的厂家，令人不胜唏嘘。

可以马上出照片的“立拍得”还有一些市场，但因为照片品质不高，也就和玩具无异了。

第二章：美国发明CCD和数码相机，日本发扬光大

1、贝尔实验室发明CCD，获得诺贝尔奖

1948年，贝尔实验室(现Nokia Bell Labs)发明了晶体管。1954年，东通工（索尼前身）学习到该技术，并在收音机上发扬光大。这样的故事在CCD上重演了。

1969年，贝尔实验室里发明了电荷耦合元件（Charge-coupled Device，简称 CCD）的发明。CCD作为半导体固态图像传感器，是将“光”的信息转换成“电”的信息的魔术师，实现了用电子捕获光线（光可被电子化捕捉）。两位美国科学家Willard S. Boyle和George E. Smith获得了2009年度的诺贝尔物理学奖。

图注：戴辉于诺基亚贝尔实验室拍摄的原始CCD芯片

2、美国柯达率先做出数码相机

1973年，美国硅谷的Fairchild（仙童科技）制成了商用CCD图像传感器，标志着CCD从实验室走向市场，进入了实用阶段。

图注：美国仙童科技第一枚商用CCD（1万像素）

1975 年，柯达公司的工程师史蒂文•塞尚（Steven Sasson）使用上述仙童公司（Fairchild）的CCD 元件以及柯达零件仓中的零件，制造了一个 8 磅重的设备，而该设备可提供 1万像素的黑白图像。这是第一部数码相机，取代了只能使用传统底片摄影的功能，开启了影像产品的数字时代。遗憾的是，柯达担心新技术会颠覆其强大的胶卷产业，技术跟进不力。手握着一把好牌，打没了。

图注：柯达发明数码相机

3、日本投入巨大，发扬光大

1973年，索尼的越智成之实现用64像素画了一个粗糙的“S”。曾任索尼的美国分社长、时任索尼公司副社长兼索尼中央研究所的所长岩间慧眼识英雄。1973年11月，CCD立项，成立了以越智为中心的开发团队。巨大投入之后，1978年3月制造出了支持11万像素的芯片。1981年，索尼推出了马维卡（MAVICA）相机，它成为全球第一台向市场发布的数码相机，其传感器的像素达到28万左右。1985年1月，索尼诞生了第一台CCD便携式摄像机M8，这是当时世界上重量最轻的只录摄像机，重量不到1KG。真是漫漫长途啊！

日本的各大公司把握技术革新的时机，占领了数码相机市场，创造出各种品牌数码相机和摄影机。

CCD的生产工艺复杂，只有索尼、富士、柯达、飞利浦、松下和夏普６家厂商可以批量生产，基本上都在日本。索尼累计生产量超越1亿片以上，以50％的市场占有率成为领导厂商。这个数字在当年很了不起，因为数码相机的普及率并不高。

4、数码相机和DV从繁华到没落

进入新世纪后，数码相机浪潮兴起了。我在2001年首次使用奥林巴斯数码相机。之后购入了索尼Cybershot，甚至还有了一幅获奖摄影作品。

图注：夕阳下的船 戴辉04年摄于巴厘岛

2009年之前，先后购入日本JVC的DV（磁带存储）、韩国三星DV（光盘存储）及佳能单反，本准备大展宏图拍点传世佳作，没承想这却成了最后的疯狂。

技术的剧烈变革真是触目惊心。2017年10月，尼康位于无锡的数码相机工厂宣布关闭；2018年5月，奥林巴斯深圳工厂关闭；2022年1月，佳能位于珠海的相机工厂关闭。

值得一提的是，光学巨头奥林巴斯业务目前的八成收入来自医疗设备（内窥镜），瘦死的骆驼比马大。

现在的智能手机，拍照和拍视频很方便，下至幼童上至花甲老人，都玩得很溜。我的DV和单反就一直在床底下蒙尘了，直到再也无法开机。

换个角度来看，被智能手机碾压了的电子产品又何止只有它们？辉煌数十载的日本消费电子品牌们从此没落。

第三章：爱丁堡单片CIS开创了新时代，中国学者伉俪是主要设计者

1、为什么要发展CMOS技术

CMOS（互补金属氧化物半导体Complementary Metal Oxide Semiconductor）目前是世界上最主流的芯片技术路线，CPU、GPU、手机处理器等都广泛采用这个工艺。CMOS工艺跟随着摩尔定律发展，集成度越来越高（如7纳米、5纳米），功耗也越来越低，也可做模数混合。

单片集成是CMOS图像传感器最牛逼的地方。图像传感与图像采集、模数转换、信号处理等后续功能集成实现在单颗芯片上（片上系统SoC），因此数码镜头可以做得体积小、功耗低、成像快、价格便宜。上亿像素的手机已经比比皆是，最近看到居然有两亿像素了。

图注：CCD则输出模拟信号供后续处理，CMOS传感器可直接输出处理后的数据（源：COVENTOR）

图注：CMOS图像传感器单片集成电路（ASIC）示意图

随着机器视觉系统从传统板级式向小型智能系统的发展，CMOS图像传感器（简称CIS）替代了CCD成了最后的大赢家。

早在2006年，曾在索尼从事研发工作的米本和也在所着《CCD／CMOS图像传感器基础与应用》一书的引言中写得很清楚：到 90 年代初，CCD 技术已比较成熟，得到非常广泛的应用。但是随着 CCD 应用范围的扩大，其缺点逐渐暴露出来。首先，CCD 技术芯片技术工艺复杂，不能与标准工艺兼容。其次，CCD 技术芯片需要的功耗大，因此 CCD 技术芯片价格昂贵且使用不便。目前，最引人注目，最有发展潜力的是采用标准的CMOS技术来生产图像传感器，即 CMOS 图像传感器。CMOS 图像传感器芯片采用了 CMOS 工艺，可将图像采集单元和信号处理单元集成到同一块芯片上。由于具有上述特点，它适合大规模批量生产，适用于要求小尺寸、低价格、摄像质量无过高要求的应用，如保安用小型和微型相机、手机、计算机网络视频会议系统、无线手持式视频会议系统、条形码扫描器、传真机、玩具、生物显微计数、某些车用摄像系统等大量商用领域。20 世纪 80 年代，英国爱丁堡大学成功地制造出了世界上第一块单片 CMOS 图像传感器件（备注：ASIC IMAGE SENSOR）。目前，CMOS 图像传感器正在得到广泛的应用，具有很强的市场竞争力和广阔的发展前景。

图注：图像传感发展历程中1990年爱丁堡单片ASIC是关键转折

从CCD图像传感器到CMOS图像传感器（CIS）的关键一跳感觉好像不远，但其实并不容易，正如那金沙江（长江上游）的虎跳峡。我曾在那里徒步几日，若不小心，就可能掉下悬崖。

2、爱丁堡大学开辟CIS新时代，荣获兰克奖

20世纪80年代末，数码相机高达数千美元一台，日本电子业雄霸天下。欧美想逆袭，唯有图谋“弯道超车”。

1989 年，英国爱丁堡大学的Peter Denyer教授、David Renshaw博士，和当时在爱丁堡大学做科研的王国裕和陆明莹联袂发表了一篇论文，报道了CMOS 图像传感器（CIS）的工作。1990年底，芯片流片成功，随后成功演示了世界上第一台单芯片 CMOS 摄像机，从此开创了一个新世界。

图注：爱丁堡大学网（css.eng.ed.ac.uk/history）

爱丁堡大学之后，才有了后来美国、日本、中国跟进的研究和产业行为。

2008年2月4日举行的兰克奖（Rank Prize）颁奖仪式上，四位科研人员因为CMOS图像传感器上的重大贡献而获此殊荣。

图注：左二王国裕、左三、陆明莹、右三Peter Denyer、右二David Renshaw

图注：获奖事迹介绍

3、王国裕和陆明莹的国内学习和工作生涯

科技老兵戴辉辗转联系上了王国裕教授，了解到了一个LONG STORY，请听我细细讲起。

王国裕于77年冬天恢复高考后以优异成绩从泰州（当时还属于扬州）考入东南大学（注：1988年以前名为南京工学院）电子工程系半导体与集成电路设计与制造专业（63771班），他的嫡亲兄长于WG前考上了清华大学电机系。陆明莹于南京同期考入，她的父亲是毕业于原民国中央大学和密歇根大学的陆钟祚教授，抗战期间，陆钟祚研制并生产的3000瓦归航机和参与研制并生产的400瓦地－空对讲机均成功地用于中国空军的对日作战。

出生于同年同月（1954年5月）的他们入学时已然24岁了，两人因成绩并驾齐驱而”惺惺相惜“，发展出”地下恋情“。1982年毕业之后，王国裕以优异成绩考上了清华大学微电子所的研究生，陆明莹则在东大继续读研。期间在陆家举行了简单的婚礼，证婚人是钱钟韩（钱钟书堂兄弟）。

84年，双双在东大任青年教师。紧随世界潮流，他们是国内最早一批使用EDA进行集成电路正向设计仿真和推广的科研工作者，王国裕还应邀赴908项目之无锡华晶集团做学术报告。1988年，东南大学出版社出版了他们所著的《SPICE-II通用电路分析程序使用方法及其应用》，这是国内第一部系统介绍EDA应用的书籍，影响了一代芯片设计人。

改革开放后，中国半导体科研界一步到位和国际接轨。王国裕在东大的本科毕业设计就是一颗成功工作的小规模集成电路。研究生就读的清华大学微电子学研究所里有一条集成电路工艺线。王国裕采用SPICE进行正向设计和仿真，并流片得到了运算放大器样品，将“纸上谈兵”变成了完整的实践，后来发表了论文《MOS模拟集成电路的噪声分析和低噪声设计》，老师则有南德恒、李志坚、杨之廉等教授。

特别值得一提的是，王国裕在东大和清华，还有特别威水的地方，那就是各创立了一支管弦乐队，并担任指挥。

图注：王国裕担任黄河大合唱指挥

图注：王国裕和指挥家中央乐团严良堃

图注：穿越剧之“杜十娘流落到民国”，右一导演陈进

4、中国伉俪加盟爱丁堡团队，选择CIS方向奋斗

在教育部“中英奖学金计划”安排下，王国裕得以在87年11月作为东大访问学者来到了爱丁堡大学。加盟的团队有两位学术领头人，大老板Peter Denyer教授和二老板David Renshaw博士。访问学者没有什么具体任务，比较自由。王国裕把所有课题捋了一遍，选择了CMOS 图像传感器件的项目。这是一个探索性的课题，做过一些零星的研究，但尚未有任何进展和结论。据说日立尝试用CMOS工艺来做但未能做不出来，以至于有一种结论是CMOS工艺不适合做成像器件，必须采用CCD工艺来做。王国裕接手后，一个一个问题进行分析和实验，感觉有希望突破，这让大家都兴奋不已。1989年，陆明莹作为东大访问学者也来到了这里。

这个芯片极具挑战性，设计过程是千难万难，团队四个人三天两头在一起讨论。四个人是天作之合，再难的问题通过讨论总有解决方案。这样的组合和互补作用工作起来特别顺畅，是一次难得的团队协作。大老板挂帅，经常提出有见地的意见，在需要权衡取舍的时候，往往是他一锤定音。二老板是黏合剂和预备队。在设计曝光控制电路时，一度曾卡住，王国裕和二老板苦思冥想数日，一天早晨不约而同地提出解决方案，思路居然一致，所画的电路草图也雷同，真有点不可思议，那天大家都异常兴奋，喜悦难以言表。王国裕是芯片主设计，承担了芯片主要部分如成像阵列和片上放大器的设计，提高放大性能是最关键的任务。王国裕有着特殊的艺术感觉和严谨的工作态度，在东大打下的坚实基础和在清华使用SPICE的经验，都起了很大的作用。数字控制和全电视信号产生部分则是陆明莹完成的，她在算法方面有丰富经验，之前设计电子琴芯片的经验和技巧也派上了大用场。

图注：陆明莹在爱丁堡实验室的工作场景

5、惊心动魄的“搭桥手术”

王国裕回忆了这个故事。

“90年底是一个寒冷的冬季，第一个芯片终于流片回来了，初步测试一下居然没有任何反应，手掌对着芯片移动，输出波形却纹丝不动，就是说这颗芯片是死的。

”对于大家热切的期望，这无疑是当头一盆凉水，我把自己关在一个房间思考，终于想出来一个地方可能错了，某一信号可能反了。赶快打开工作站，找到这一部分版图检查，果然是也。问题找到了，怎样解决呢，总不至于再去流一次片吧，可否在芯片上修复？我们联想到剑桥大学也许可以做这件事。东大的同学崔铮博士当时在剑桥大学做访问学者，几个月前我们去看望他时闲聊到他们有一个新设备，可以做微小尺寸的割断和搭桥，当时并未在意，此刻在这个特殊情况下突然想起来，这是唯一的快速修复芯片错误的办法。当即联系崔铮，立即赶往剑桥，在火车上构思了割断和搭桥的方案，当时并没有成功案例可供参考，他们实验室之前没有做过这样的事情。他们很协助、很帮忙，先割断错误的电路连接，再搭桥实施正确的逻辑功能，相当于对芯片做了一次“搭桥手术”。做完后在现场用示波器做了初步测试，那个波形随着手掌的移动又跳舞了，说明芯片“活”了。暴风雪中，我坐出租车下半夜回到爱丁堡，稍事休息，天亮便去学校。后面的测试便顺风顺水，一气呵成，芯片测试板终于调出了清晰的视频图像，在显示器终端上实时播放，这就构成了最初的CMOS成像演示系统。

“就这样，在这个寒冬，爱丁堡大学研究成功了黑白CMOS单片图像传感器，为256X256（约5万）像素，这是全球首创，引发了热切关注，到实验室来观看实验的人络绎不绝。”

”

6、引发科研界与媒体剧烈反响

在巴黎举行的欧洲学术会议Euro ASIC 91上，作为主设计师的年轻的中国学者王国裕上台做了学术报告，首次报告了爱丁堡大学的重大技术突破：世界上第一个成功的单片CIS芯片，引起了代表们极大关注，该芯片荣获了这个会议的“最佳电路奖”。

图注：第一颗CIS芯片、91年度的”最佳电路奖“、媒体报道

媒体期待未来有20英镑的数码照相机，并认为会冲击日本电子产品，没想到”一语成谶“。有关创新被后来所有的CMOS摄像芯片沿用和不断更新，并申请了国际专利：“Solid State Image Device”。

无独有偶，王国裕1991年9月撰写的另一篇论文《芯片自动曝光控制技术》获欧洲集成电路年会（ESSCIRC 91）授予的“最佳论文奖”。一个国际学术会议一般只评选一篇获奖论文，他们的论文连续两次获奖，说明了当时学术界的高度评价。自动曝光控制对CMOS成像芯片的广泛应用非常重要，是必须具备的一个功能，是他们首次实现并报告的，其技术上的实现亦有新意，把数字扫描与控制算法巧妙地结合起来，这个算法带动了后来的一系列控制功能的开发，如“白平衡”…. 最终我们看到了现在手机照相那么简便，有很多的编辑功能供用户选用。

7、英国VVL公司大发展，中国人为核心研发人员

1990 年，在大学和风险投资的支持下，爱丁堡大学成立了大学衍生公司 VLSI Vision (VVL)，以销售单芯片摄像机设备并开发基于该技术的一系列新型成像设备。

王国裕担任了VVL公司的VLSI设计部经理，1990-1994年间在英国共主持设计成功了8个摄像芯片。1993年3月，设计研发的“单片COMS摄像器件”获苏格兰政府授予的“苏格兰政府奖”，这是一颗彩色CMOS芯片（单片集成电路）。

为寻求晶圆厂代工伙伴的支持，他前往台积电欧洲总部进行汇报。之后台积电启动了CIS项目。

东南大学校长韦钰访问了爱丁堡大学，和他们亲切交流。韦钰的导师就是陆钟祚教授。韦校长平易近人，94年我们班拍毕业照时，她已升任教育部副部长。我们系是她创办的，因此沾光，我们班毕业拍照时，她坐一排正中。

VVL成功上市，并于1998年为意法半导体（ST Microelectronics）所收购，成立了该公司的新成像部门，以应对新兴的手机摄像头大众市场。

8、后注：CMOS成为主流的硅基芯片工艺的过程中，有挺多故事

1976年，中国台湾工研院与美国RCA公司签订《CMOS集成电路技术移转授权合约》，第一块芯片是电子表芯片，从此开始了中国台湾的芯片事业，以至于今天到达世界之巅。1981年，IBM定义PC规格采用的INTEL8086就是用CMOS工艺。1982年 IBM的“Cheetah”原本计划使用Bipolar ECL（逻辑发射极耦合逻辑电路emitter coupled logic）工艺 ，在1984年采用了CMOS技术，IBM的POWER CPU系列也大发展。2006年底，锐迪科微电子推出采用中芯国际 RF CMOS 工艺的FM收音机集成芯片，模数混合，火爆一时，一度成山寨GSM手机标配。2013-14年，卓胜微用台积电的RF-CMOS工艺做GPS低噪放，也是从山寨机起家。ODM公司（如华勤）可以带动很多国产小芯片的验证应用。

第四章、硅谷豪威受爱丁堡影响而创商业奇迹

1、豪威以爱丁堡的VVL公司为榜样建立，目标市场是“电脑眼”

1995年的硅谷，一片欣欣向荣。

移动互联网兴起，PC产业迎来了高速发展的伟大动力。1992年，美国总统候选人比尔·克林顿提出建设信息高速公路，1993年它成为美国政府的建设计划。1995年，中国CERNET（中国教育科研网开通），我们作为最早的中国网民，在中大的实验室里用惠普PC兴奋地上网冲浪，不小心连上了PLAYBOY。九十年代，以兼容PC为核心的电子产业快速发展，电脑城”攒机“是很多人共同的经历，来自中国台湾的主板很有名。

美国硅谷和中国台湾都涌现出了华人芯片创业潮。英伟达成立于93年做PC显卡，MARVELL成立于95年，做硬盘控制芯片。世界十大设计企业之四的联发科（MediaTek）、联咏（Novatek）、瑞昱（Realtek）和奇景（Himax）也都是依赖中国台湾的PC相关产业起家的。

洪筱英（上交大55届）和吴日正（毕业自中国台湾中原大学）从80年开始就是摩托罗拉芯片业务（飞思卡尔）的好同事。Raymond Wu要小17岁，一直称Shaw Hong为“老板”。有一个说法是：两人相处的时间大概比许多夫妻在一起的时间都长。

图注：低调洪筱英在网上唯一的照片

95年，两人结束了第一家联手创办的计算机应用芯片组公司HK Technology。创业未成功，但他们并未丧气，在思索着下一步，要能看到三五年之后的趋势。此时无论是CPU（中央处理器）、存储器，甚至是计算机周边产品都在飞速地进步，若计算机是一个“人”，那么“他”已是四肢健全，头脑灵敏，但独缺眼睛，它看不到外面的东西。没错，技术高、成本低的影像感应器单晶片便成了豪威要走的路，要让产品有好的“眼睛”。创办豪威时，最被质疑的是：“市场在那里？”而他们的答案总是：“我们要创造市场（create market），而不是替代日系的CCD市场（replace market）。”

OmniVision豪威起家的股东就来自中国台湾，陈大同介绍过这个故事：“入伙”之后，另一个Co-Founder，中国台湾来美的 Raymond Wu（注：吴日正），悄悄向俺吐露了一个惊天秘密：公司的启动资金是他“连蒙带骗”来的！当时，全世界只有一家英国创业公司（VVL）在研发CIS。Raymond神通广大，不知从哪儿拿到了他们的工程样品，然后擦去公司印记， 就冒充成了俺们OV公司的“研发样品”。这种“样品” 当然不敢在硅谷露面，于是，Raymond带着它回到台湾， 四处演示。最终，通过一个大学同学，认识了和成陶瓷 HCG（卫生陶瓷厂商）邱家的二少东，Stanley Chui。估计 人家也是马桶做腻了，在Raymond的鼓动下，想玩玩高科技，于是投资200万美元，成立了OmniVision。得知真相， 俺惊出一身冷汗，这上的是哪一条“贼船”呀！但上船容易下船难，还得硬着头皮往下干。来自中国台湾的富鑫、和通等科技创投基金、电脑品牌厂宏碁也陆续投资了豪威。华虹也进行了投资。

2、中国留美学生们一起努力奋斗

豪威的工程师团队里面80%是华人，华人里面80%是留学生，团队创造性极强，干活非常玩命。清华大学微电子所毕业生陈大同作为联合创始人加盟了这家公司，还有何新平、刘军、杨洪利、董其等清华人加入。东大系留学生杜峥等人也加入了。第一件事情就是看论文。

单记章回忆：印象最深的就是在最后测试代码的时候，公司创始人洪筱英先生就坐在我的身后，紧紧盯着电脑的屏幕，洪先生50多岁开始创业，跟我现在创业（注：黑芝麻）时的岁数相当，身上的压力很大，但我无暇感到紧张，因为一旦开始做事，就会全神投入，最后看到结果顺利，洪先生才终于松了一口气。

96年开始，全球有二三十家公司进入这个领域，不乏世界级芯片巨头。

1997年，豪威推出首颗芯片（ASIC)，并开始用于电脑眼。

豪威科技成立5年后，尽管一直亏损，但还是于2000年登陆纳斯达克，这就是美国资本市场的魅力。

3、2001年，京瓷采用OV6630

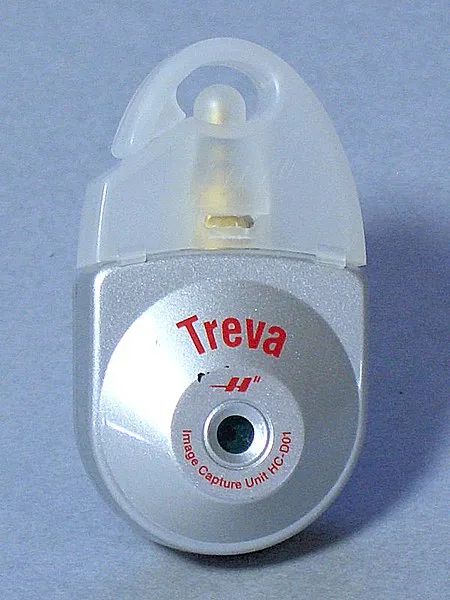

2001年，日本京瓷的手机照相机附件”the Treva“上，豪威OV6630 CIF芯片得到了应用，11万像素。随后，OV6630也进入了京瓷照相手机。

图注：照相机附件连接手机使用并存储在手机里

2002年，豪威来到中国大陆，到上海松江建立模组厂，洁净车间是食堂改造的，测试则是依靠人工。生产的模组最早是提供给摩托罗拉手机使用。

4、2009年，豪威进入苹果，图片质量接近数码相机

从2007年乔布斯发布智能手机（采用美光2百万像素CIS）开始，苹果就举行年度摄影比赛。

2009年发布的iPhone 3GS采用豪威的320万像素CIS，还有一个可以自动聚焦的镜头。手机可以拍视频啦，每秒30帧，VGA分辨率（640-by-480 resolution）。

2009年，豪威和台积电合作的BSI（背面照度技术）制程产品成功量产，2010年获得了iPhone 4采用。当年发布的iPhone 4（采用豪威500万像素CIS）的画质相当让人感到满意。记得深南大路上的一溜公交车站广告牌都是美轮美奂的大幅照片，下面写着：“Shot on iPhone”。还加入了前置摄像头，启用FaceTime视频通话功能，这是一个苹果自己的解决方案，而不是当时的3G视频通话标准。

图注：iPhone 4的显示和照相都不错

iPhone 4是一代神机，很多水客从香港带货到深圳。

豪威也一度最高拿下全球50％＋的份额，索尼仅7％。豪威也一跃成为了台积电前十大客户之一。

5、索尼和三星受刺激而异军突起

CMOS的大火，让索尼觉得死守CCD肯定不行了，于是也在CMOS芯片加大投入， 并进入苹果，应用在iPhone 4s上，从此索尼崛起。索尼最后使用CCD的消费电子产品是2010年推出的A390数码单反。索尼在2017年3月前逐渐停产CCD传感器，最后一次发货时间为2020年。索尼将全部精力投入到CMOS图像传感器研发当中，退居幕后成为CMOS图像传感器芯片巨头，以至于每年的绝大部分利润皆来自这里。

三星凭借其手机和芯片制造的强大实力，其CIS也随后迅速发展了起来。

第五章、1995年，王国裕归国创业至今

花开两朵，各表一枝。

1、王国裕来到西安创业做CIS，归国创业先锋

1995年初，王国裕归国来到西安交通大学任教授，同时担任西安开元微电子科技有限公司总经理，董事长则由开元集团派任。他很可能是改革开放之后，最早从海外归国创业设计芯片的人。

差不多时候归国的魏少军是王国裕在微电子所的同学，硕士毕业后于85年赴比利时从事芯片设计与科研。95年10月归国加入电信科学技术研究院创立集成电路中心，从研发SIM卡出发，后成为大唐微电子。魏少军目前是清华大学微电子所所长。

1997年，王国裕领衔开发出512X512 彩色CMOS图像传感器，这个进度和英国VVL同步，早于硅谷豪威。作为中国大陆第一个单片CIS，里程碑贡献记录进入了中国集成电路编年史。

百度百科介绍，王国裕开发了国内第一个单片CMOS摄像芯片、国际上第一个高分辨率CMOS摄像芯片（40万像素）、国内第一个同时带有全电视信号输出和数字信号输出的单片CMOS摄像芯片、国内第一个单片CMOS彩色摄像芯片。并以单片CMOS摄像芯片为核心，开发出国内第一个微型摄像头（曾在公交车上大量使用）和国内第一个电脑眼。

2000年，王国裕遇到了无法逾越的门槛。原有的计算机工作站和“指南针”EDA软件由于2000年“时间窗”的问题都不能正常工作了。此外，随着集成电路工艺不断进展，美国公司的几个主流EDA软件已经脱颖而出，原有的“指南针”EDA已经落后。更新这些软硬件需要数千万元。上海华虹（时任电子部部长胡启立兼任华虹集团董事长）愿接盘，但和母公司开元集团没有谈拢。因研发难以为继，王国裕不得不辞去开元微电子总经理职务，专心西安交通大学的教学工作，为中国芯片事业培养学生。“开元”作为知名芯片品牌也后继有人，西交大校友贾斌创立了开元通信研发滤波器等射频器件。

当年中国尚没有对集成电路进行大额风险投资的基金，而芯片又很烧钱，因此这样的结局现在看来是难以避免的。

2、国家成立7个集成电路设计产业化基地

在王国裕等先行之士的大力呼吁下，2001年12月29日科技部批准在上海、北京、西安、无锡、成都、杭州、深圳7个城市批准了国家集成电路设计产业化基地。各基地建立具有一定基础的IC设计技术服务平台，包括EDA工具、MPW流片、IP开发和复用、测试验证、SoC设计服务、人才培养、创新应用推广等服务。

我听过这段故事。深圳基地首任主任张克科（武大人）回忆：深圳是最晚批复但最先推出全方位服务的基地。深圳基地和当年技术领先的香港科技园联系，签署了7（个基地）+1（香港）的战略合作协议，周斌（东大）从深圳最早的独立芯片企业国微调出来服务诸多设计企业。

3、重新出发做音视频芯片，努力至今

就是在2003年，陆明莹和王国裕自行出资创立西安西芯微电子有限公司，再次出发，研发DAB/DMB+多媒体音视频芯片，06-07年曾大量英国电商Argos销售，成为“一代拳王”（爆品）。

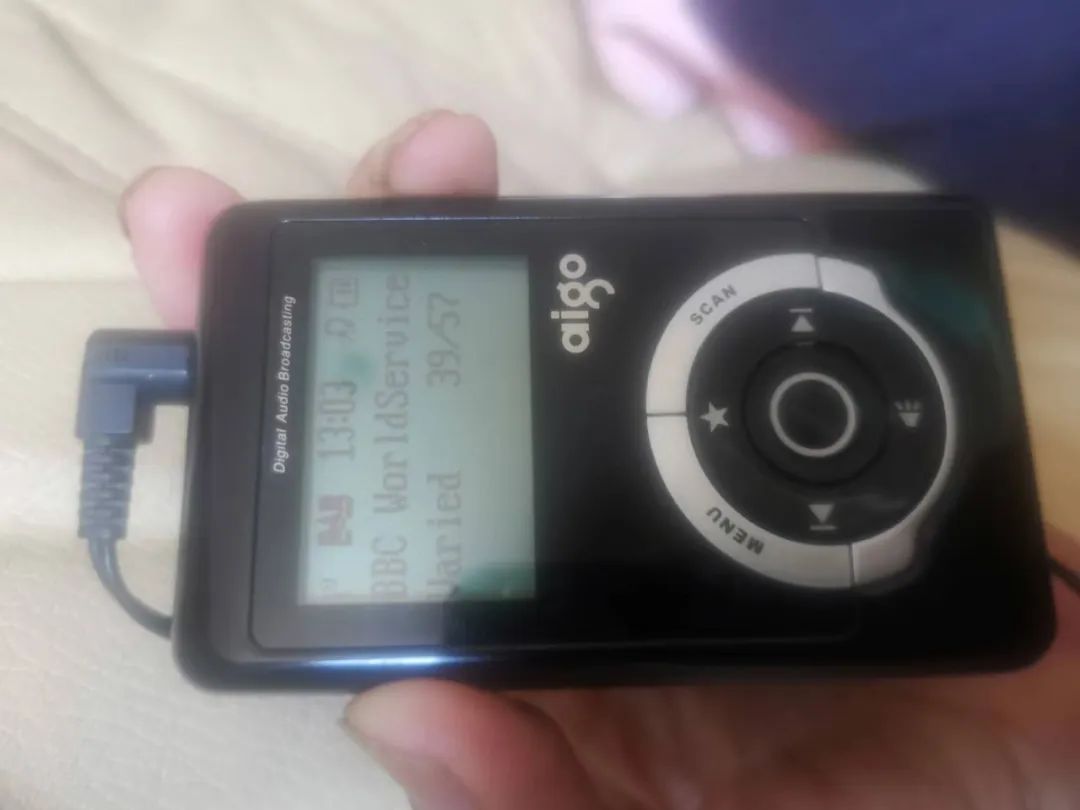

图注：曾大量在英国电商Argos销售的DAB收音机

2004年，他们一同来到重庆邮电大学，专注于芯片设计方法研究和创新技术。又是”十年磨一剑”，他们探索了一种全新的数字系统芯片设计方法，开发了又一重大原创基础性技术，在世界上首次提出并定义DMB+。这个成果具备原始创新、核心技术、核心芯片和市场应用前景等诸多产业要素，技术已成熟，亦已有成功示范应用，正在和合作方一起做相关行业的规模推广。他一直在努力。

第六章、2003年格科微创立，因山寨机而火爆

本世纪初，因为国家鼓励芯片设计行业的发展，有了一个海外归国创业的小高潮。

1、赵立新从硅谷归国，”忽悠“中学同学投资

赵立新是我所读的南县一中学长，黄慈和、熊有廉是我们共同的老师。南县是小地方，人和人之间沾亲带故，算起来我们还是远房亲戚。1990年，我填写大学志愿的时候，专程向他请教，当时他正在他父亲的作坊里干活打暑期工。也正是在那一年，他从清华本科毕业后进入本校微电子所读研究生，比王国裕（82年进入）要晚8年。

赵立新在斯坦福大学图书馆了研究了500天，每天学习十几个小时，看了很多论文，确定CIS是最合适的方向。每天结束时，会买一个冰淇淋犒劳自己。

2003年9月，赵立新从美国回来经过深圳，从中学同班同学夏风那里忽悠来了200万美元。赵立新肯定听过豪威的故事，所以故意将芯片创业说得很轻松，就像“喝蛋汤”（老家方言）一样。

随后，赵立新在上海集成电路基地所在的张江创立了格科微（GalaxyCore）做CIS，最初也是瞄准了PC市场。

他遇到了一个好机遇。中芯国际想做CIS的代工，因此和格科微一起干，格科微提供技术，中芯国际出研发费用。

2、为山寨机提供超高性价比产品

2006年，华强北GSM山寨机爆发，一些手机采用廉价的CMOS（互补金属氧化物半导体）技术提供内置照相机，全世界无数老百姓有了人生的第一张数码照片。

传音手机针对非洲人黑皮肤拍照难这一问题，专门研发了新的拍照算法，即使在晚上自拍，也不会出现看不清自己的情况。

2006年开始，山寨GSM手机市场爆发。格科微提供了超高性价比的芯片，最低可至10万像素，只有几毛钱美金一颗，配合独创的低价COM模组工艺，几乎成了低价山寨机的标配。

远在硅谷的豪威也注意到了这个机会，利用美国上市带来的资金优势，给了同行一个“下马威”。赵立新回忆：“当时在深圳，他们（豪威）把自己库存的产品按斤来卖！” 这个举措搞得格科微账上一度只剩下200元，后幸运地获得风险投资后渡过难关。

早年没有自动化夹具和AI视觉检测手段，格科微招聘了很多年轻女工手工检测成像质量。同学黄诚和陈伯友都去观摩过，感慨于这“劳动密集型”芯片测试工厂。后来在嘉兴落成高度自动化测试工厂。

3、CIS成为中芯国际和广东粤芯的第一个海量产品

连续数年，格科微是中芯国际第一大客户，CIS也成了中芯国际第一个海量产品。目前，如果按发货量口径算，格科微全球排第一，不过，如果按金额算，那就不同了。

后起之秀广东粤芯一度七成产能是为格科微代工200万像素CIS。格科微也曾在华虹投片。格科微的BSI技术早期和三星联合推出。

格科微上市后，在上海临港建立了自己的12英寸晶圆厂，所谓”FAB-LITE“模式。

图注：上海临港滴水湖 作者戴辉摄

3、GSM是中国芯片急剧发展的最宝贵机缘

世界上做大了芯片产业的国家并没有几个，需要宝贵的机缘。

众所周知，PC的ODM产业带动了中国台湾的芯片设计产业的崛起。

无独有偶，中国大陆也遇到了伟大的契机——GSM。在04年，3G干死2G（正如2G干死大哥大）的说法压倒一切。科技老兵戴辉依据深刻理解，坚持推广GSM，孤身拓展出菲律宾马尼拉整网替换项目，这是全球第一个超级大都市的替换项目。之后，全球GSM迅速发展，山寨GSM手机浪潮也随之兴起。ODM企业（如华勤、闻泰、龙旗等）大量生产公板（类似电脑），在导入和验证国内芯片上起到了关键作用。

现在和未来，智能手机的爆发，进一步带动了很多颗大陆芯片的蓬勃发展，并屹立于世界强手之林！

第七章、中国CIS产业生态群体崛起

1、CIS芯片群体崛起

2015年，豪威为中资以19亿美元的现金价格收购，2018-19年为韦尔科技所收购，CEO虞仁荣和格科微赵立新是清华大学的同班同学。

思特威徐辰、芯视达杜峥都曾在豪威工作，都在国内做CIS，服务手机、安防、汽车等领域。

图注：芯视达CEO杜峥和作者戴辉

2、供应链群体崛起

晶圆制造上，CIS采用的都是成熟制程，并不是常规意义上的先进制程（14纳米以内），因此在中国大陆完全可以量产。CIS以前是0.8微米（800纳米）线宽做的，后来是0.5、0.3、0.18微米、90纳米线宽，格科微报道称基于55nm的工艺平台已进入量产状态，索尼和豪威则有报道称最多采用45纳米和55纳米等制程工艺。有报道称，三星的堆栈式结构中，上层传感器主要采用65纳米制程，下层逻辑电路则采用28纳米和65纳米。CIS有“前照式（FSI）”、“背照式（BSI）”、“堆栈式Stacked BSI”等不同种类。

封装上，普遍采用了WLCSP先进封装工艺，大陆封装企业纷纷上了档次！

内置的摄像头模组（CCM）大部分都是在中国制造的。三星本来转移到了越南，现又将很多订单交给国内的ODM公司（如华勤）。

谁笑到最后，谁笑得最好！

3、CIS在专业场景大量应用

CMOS图像传感器（CIS）在汽车智能驾驶、安防（视频监控，包括家居安防）、医疗（如肠胃镜）、工业（如机器视觉和机器人）、宇航（如望远镜）、无人机航拍、远程教育等众多领域获得了很多应用。

工业领域的机器视觉应用非常广。

明锐理想的AOI（自动光学检测）设备本质上是一个直角坐标机器人，基于工业相机在高速运动下拍下很多照片，从而实现对芯片封装、CMOS摄像头模组（CCM）、智能手机电路板一条龙的自动视觉检测。还有响亮的SLOGON：“明于心，锐于眼”。

CEO冀运景告诉我，最近几年，采用CMOS传感技术的高性能工业相机已经是绝对主流了，处理速度非常快，成像质量也令人满意。速度是关键：With CCD sensors (left) the charge is shifted pixel by pixel, in the CMOS sensor the charge of each pixel is directly converted to a voltage and read – making it noticeably faster.

图注：CMOS的成像速度比CCD快很多（源：BASLER）

医学检测也广泛使用。

去年，我在长沙做肠镜检查和割息肉，我因为是学医电（BME）出身，所以没有打麻药，饶有趣味地看着屏幕里的”曲径通幽“。如今我也是文人，也想能和写”屎尿屁“的贾浅浅一样地火，所以直接上”干货“！

图注：肠镜检查图 作者戴辉摄
