【专利解密】光舟半导体最新AR眼镜带你摆渡新世界

【嘉勤点评】光舟半导体的AR眼镜专利，通过成像装置对人眼的注视点进行定位，从而实现眼球追踪；同时测量瞳孔的大小变化，便可自动调节AR眼镜中所显示画面的光强度。

集微网消息，腾讯入股微纳光学厂商光舟半导体，光舟致力于光波导（衍射光学芯片）、光引擎（微投影模组）、光学模组、微纳半导体材料与工艺等技术的开发与制造，拥有半导体AR眼镜硬件产品，曾获字节跳动关联公司投资。

AR眼镜通过环境光传感器可以感知周围光线情况，实现自动调节AR显示亮度。但是环境光传感器感应到的不一定是人眼看到的环境的亮度，也可能是从人眼视线范围外的亮光直接照射到环境光传感器或眼镜玻璃上，这时导致根据环境光传感器调节的光亮度与环境光亮度差异较大，虚拟画面和实景不能很好融合。

为此，光舟半导体于2021年11月22日申请了一项名为“一种反向光路通道波导组件、AR眼镜及其亮度调节方法”的发明专利（申请号: 202111385907 .0），申请人为深圳市光舟半导体技术有限公司。

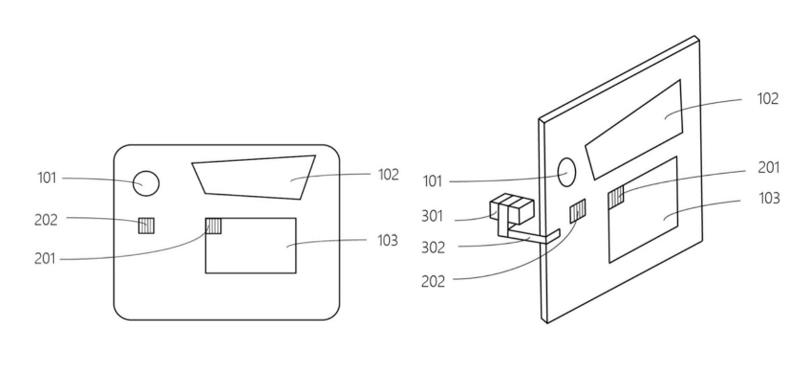

图1 反向光路通道波导组件结构示意图

图1为反向光路通道波导组件的结构示意图，其中包括波导本体，其上有正向光路通道和反向光路通道，外侧有拍摄人眼状态图像的成像装置301；正向光路通道包括波导本体上方的第一入瞳区域101、与第一入瞳区域处于同一水平高度的扩瞳区域102和扩瞳区域下方的第一出瞳区域103；反向光路通道包括第一出瞳区域内靠近第一入瞳区域的第二入瞳区域和第一入瞳区域下方的第二出瞳区域。

反向光路通道波导组件包括正向光路通道和反向光路通道；其中，正向光路通道由第一入瞳区域、扩瞳区域、第一出瞳区域组成；反向光路通道则由第二入瞳区域、第二出瞳区域组成。根据光路可逆性的原理，经过波导本体进入人眼看到的光，也可以按照原来的路径原路返回到波导。因此在第一出瞳区域内有一个小的矩形光栅(即第二入瞳区域)，此光栅可将人眼看到的光耦合入波导，带有人眼信息的光在波导内全反射传播到第二出瞳区域的耦合出光栅处，随后进入成像装置中，成像装置与人眼分别位于波导本体两侧，因而可以拍摄到人眼的状态，从而对人眼的注视点进行定位，依次测量得到瞳孔的大小。

图2 反向光路通道波导组件中单入瞳双出瞳波导的结构示意图

图2为反向光路通道波导组件中单入瞳双出瞳波导的结构示意图，其中单入瞳双出瞳波导中的第一入瞳区域位于波导本体的中心，扩瞳区域102(或者112)有两个，且于第一入瞳区域的两侧对称，第一出瞳区域103(或者113)有两个，且分别位于两个扩瞳区域的下方。第二入瞳区域201(或者202)有两个，分别设置在两个第一出瞳区域内各自靠近第一入瞳区域的一角，第二出瞳区域211(或者212)于第一入瞳区域的下方。

简而言之，光舟半导体的AR眼镜专利，通过成像装置对人眼的注视点进行定位，从而实现眼球追踪；同时测量瞳孔的大小变化，便可自动调节AR眼镜中所显示画面的光强度。

光舟半导体致力于光波导、光引擎、光学模组、微纳半导体材料与工艺等高端先进技术开发与制造，聚焦衍射光学以及半导体微纳加工技术，致力于设计及量产业界领先的AR显示光芯片及模组。光舟半导体矢志成为光波导行业的领航者。
