【嘉勤点评】物奇科技的电力线载波专利，通过确保父节点和子节点之间通信质量不变，多频次下调实际功率找到发射功率下限，实现了分布式与集中式的结合，从而方便组网整体发射功率的进一步降低，进而更加节省电能。

集微网消息，第27届广州国际照明展览会盛大开幕，物奇携新一代电力载波芯片亮相展会，为国产照明智能化应用贡献物奇力量，同时也为HPLC技术生态引入了新的创新元素。

为了应对冲突域来保障通信效率，其解决方式多是将发出信号的节点的发射功率上调，提高信噪比，以保证目的节点能够收到信号，但是这样会导致整个通信网络背景噪音的增大，使得其余发出信号的节点也只能上调发射功率，提高信噪比，才能让对应的目的节点收到信息，依次循环极容易导致整个通信网络损耗的电力不断增大，造成极大的浪费。

为此，物奇科技于2021年11月16日申请了一项名为“电力线载波通信冲突域集中式控制方法、系统及存储介质”的发明专利（申请号: 202111357235.2），申请人为重庆物奇科技有限公司。

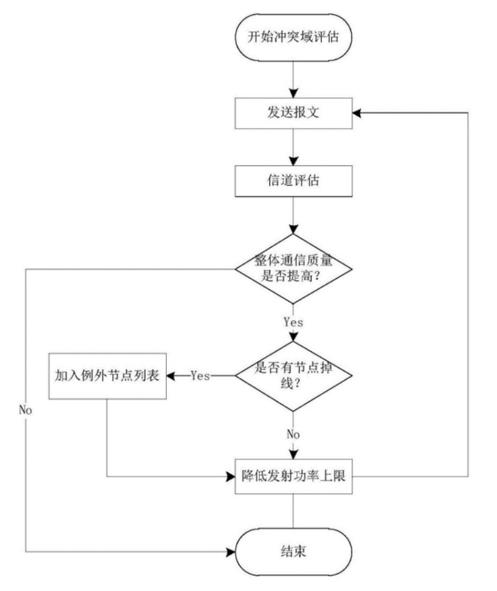

图1 电力线载波通信冲突域集中式控制方法流程图

图1为电力线载波通信冲突域集中式控制方法的流程图，以集中器作为控制中心CCO的组网中，其余节点为从节点，控制中心CCO连接若干从节点，从节点包括父节点PCO和子节点STA。在集中器组网结束后，会进行一个整体的最佳冲突域评估，包括以下步骤：

图2 集中器组网的结构示意图

首先集中器向组网中的各个节点发送报文（S1），如图2所示，控制中心CCO先向其对应的从节点(父节点PCO1和子节点STA1、STA2、STA3)发送报文，其中父节点PCO1向其对应的子节点STA(父节点PCO2、PCO3和子节点STA4、STA5)发送报文，父节点PCO2向其对应的子节点STA(STA6、STA7)发送报文，父节点PCO3向其对应的子节点STA(STA8、STA9)发送报文，不断延伸、类似于树状图结构。

然后在时间节点信息中约定的时间段内，控制各节点之间进行信道评估工作（S2）。将当前信道评估工作的结果与从前收集到的信道评估工作的结果进行对比分析（S3），首先判断当前集中器组网的整体通信质量是否提高，再判断集中器组网中是否有节点掉线。整体通信质量包括集中器组网的平均信噪比SNR或平均误包率PER。平均信噪比SNR越高，平均误包率PER越低表示整体通信质量越好。

该步骤中又包括以下过程：当组网被判断为整体通信质量提高且没有节点掉线时，则下调功率参数信息中的发射功率上限；重复执行步骤S1S3，直到组网被判断为整体通信质量没有提高且没有节点掉线（S301）。当判断为整体通信质量提高且判断出有符合设定数量范围的节点掉线时，将掉线的节点加入例外节点列表；同时下调功率参数信息中的发射功率上限，并重复循环步骤S1S3，直到组网被判断为整体通信质量没有提高且没有节点掉线（S302）。当判断为整体通信质量相比之前有降低或掉线节点的数量超过设定数量范围时，在下一轮循环步骤S1的报文中将功率参数信息中的发射功率上限回调至调整前的数值。重复执行步骤S1S3，直到组网被判断为整体通信质量没有提高且没有节点掉线（S303）。

退出S1S3的循环后，将组网中各节点的状态维持设定时长Y不变化，并在维持的时间满足设定时长Y时，再次重复执行步骤S1S3，直到组网被判断为组网的整体通信质量相较之前没有收益且没有节点掉线（S4）。最后在确定节点的功率上限后，节点根据信道评估工作的结果在功率上限范围内调节实际发射功率（S5）。

简而言之，物奇科技的电力线载波专利，通过确保父节点和子节点之间通信质量不变，多频次下调实际功率找到发射功率下限，实现了分布式与集中式的结合，从而方便组网整体发射功率的进一步降低，进而更加节省电能。

物奇科技作为一家半导体芯片公司，致力于提供物联网和人工智能领域高度整合的芯片解决方案。物奇的电力载波芯片将推动智能照明产业多样化应用创新，助力智能照明产业蓬勃发展。
