【专利解密】为避免音频信号丢失 泰凌微电子提出抗干扰无线信号传输方案

【嘉勤点评】泰凌微电子发明的应用于扬声器系统中的无线信号传输方案，有效避免了多路通道音频信号在传输过程中的丢失。同时，有效减小了多路通道音频信号之间的相互干扰，实现了更好的同步性。

集微网消息，扬声器系统是由扬声器和相应的附件如障板、喇叭、分频网络等组成的，作为驱动电路和周围空气间耦合的设备，目的是为了获得所需频率特性、声场分布以及特殊声效果等。

在传统的扬声器系统中，多声道音箱发送音频信号至多个扬声器音频信号，信号传输采用有线或无线的方式。然而，有线传输的方式成本较高，线路安装不便，且占用空间。

无线传输的方式中，多声道音箱和多个扬声器之间的距离不能太远，多个信道之间传输音频信号时，会产生相互干扰，导致无线传输音频信号时，同步性差且所需带宽大。

为了兼顾现有无线信号传输方法的优势，同时改善上述问题，泰凌微电子在2021年6月11日申请了一项名为“一种无线信号传输方法以及装置”的发明专利（申请号：202110652919.9），申请人为泰凌微电子（上海）股份有限公司。

根据该专利目前公开的相关资料，让我们一起来看看这项技术方案吧。

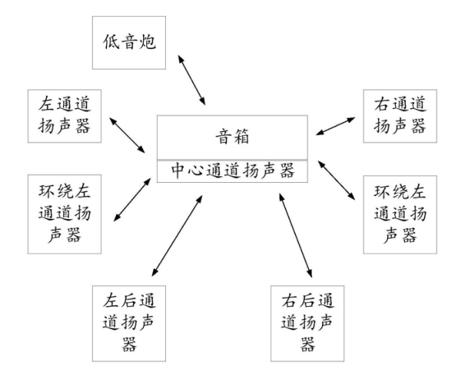

如上图，为该专利中发明的扬声器系统的示意图，该系统中主要包括音箱、中心通道扬声器、低音炮扬声器、左通道扬声器、右通道扬声器、环绕左通道扬声器、环绕右通道扬声器、左后通道扬声器以及右后通道扬声器，中心通道扬声器通常设置在音箱附近。

在工作时，音箱获取多路通道音频信号，发送至各个扬声器中进行播放。例如，将左通道音频信号、右通道音频信号、环绕左通道音频信号、环绕右通道音频信号、左后通道音频信号、右后通道音频信号以及低音炮音频信号发送至各自对应的扬声器中，进行播放。

由于各个通道的音频信号是单独进行发送并播放的，因此可以更好的实现音频信号在各个扬声器播放的同步性，同时避免多路通道音频信号传输时相互干扰导致信息丢失。值得说明的是，由于该方案得到的良好效益，该系统不仅可以应用于扬声器系统中，还可以应用在视频信号等系统的传输过程中。

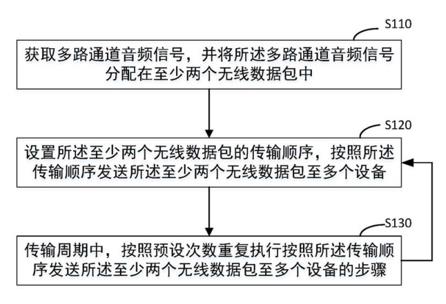

如上图，为上述无线信号传输方法的示意图，首先，系统获取多路通道音频信号，并将多路通道音频信号分配在多个无线数据包中。接着，设置多个无线数据包的传输顺序，按照传输顺序发送无线数据包至多个对应的设备。在该传输周期中，按照预设次数重复执行上述信号发送的步骤，即可完成该系统中的无线信号传输。

例如，左通道音频信号、环绕左通道音频信号、左后通道音频信号和低音炮音频信号分配在第一数据包中；右通道音频信号、环绕右通道音频信号、右后通道音频信号以及低音炮音频信号分配在第二数据包中，这两个数据包相互紧邻顺次发送。

同理，当系统中存在三个及以上的数据包时，也按照次序依次发送至多个对应的设备，直至扬声器接收到全部的数据包，并进而对这些数据包进行同步处理，由此提高了扬声器播放的同步性。

最后，如上图，为上述系统进行信号传输时的无线信号传输时序图，可以看到，当音箱发送两个无线数据包，预设次数为三次时。发送过程为：第一次发送第一数据包F1和第二数据包F2，第二次发送第一数据包F1和第二数据包F2，第三次发送第一数据包F1和第二数据包F2之后，接收控制数据包R或者发送控制数据包C。

控制数据包R中包括设备返回的信道使用状态反馈信号和更新后的无线信道信息，因为每个周期只有一次控制机会，所以整个系统的控制通过多个周期实现。例如第一个周期左音箱发送反馈包R，第二个周期右音箱发送反馈包R，以此类推，第八个周期音箱发送控制包C给所有设备。

此外，该过程也可以交叉发送，例如第一个周期左音箱发反馈包R，第二个周期中心音箱发送控制包C，第三个周期右音箱发反馈包R，第四个周期中心音箱发送控制包C，以此类推。

以上就是泰凌微电子发明的应用于扬声器系统中的无线信号传输方案，该方案有效避免了多路通道音频信号在传输过程中的丢失。同时，有效减小了多路通道音频信号之间的相互干扰，实现了更好的同步性。
