大联大诠鼎集团推出基于Richtek产品的65W Type-C PD快充方案

　　2022年7月14日，致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布，其旗下诠鼎推出基于立立锜科技（Richtek）RT7757+RT7220D+RT7202KLA芯片的65W Type-C PD快充方案。

　　图示1-大联大诠鼎基于Richtek产品的65W Type-C PD快充方案的展示板图

　　在移动设备的设计中，Type-C接口凭借着在数据线统一、数据传输等方面的显著优势，逐渐成为设计主流。并且随着移动设备的智能化水平不断提升，移动设备对于大功率快充的需求也是水涨船高。在此背景下，各手机和PC厂商都相继推出了支持PD快充的Type-C充电器以满足市场需求。然而由于市场上的PD充电器规格不同，其内部采用的方案也不尽相同。为了能给厂商提供全套的快充方案，加速产品设计，大联大诠鼎基于Richtek RT7757+RT7220D+RT7202KLA芯片推出了65W Type-C PD快充方案。

　　图示2-大联大诠鼎基于Richtek产品的65W Type-C PD快充方案的场景应用图

　　立��科技（Richtek）是一家先进的模拟IC设计公司，旗下拥有丰富且全面的器件，能够为电源厂商提供全套的快充解决方案。本方案便由Richtek旗下支持零电压切换（ZVS）的PWM控制器RT7757，同步整流器RT7220D以及可编程控制器RT7202KLA组成。其中，RT7202KLA是一款包含反馈补偿和内部稳压器的可编程控制器，其内部集成的MCU可通过CC1/CC2/D+/D-接口对各种协议进行处理。

　　并且该控制器还针对快充系统使用的离线式高功率密度AC/DC转换器进行了设计，可通过I2C总线上的Master/Slave通信实现输出功率的分配。另外，器件内置的反馈补偿功能不仅可以减少外部元器件的数量，同时也能改善瞬态响应能力。

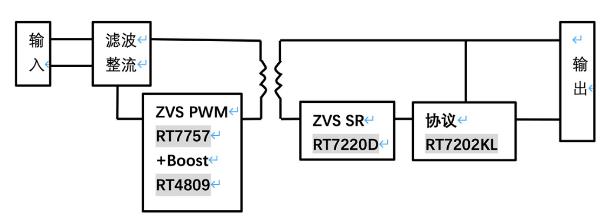

　　图示3-大联大诠鼎基于Richtek产品的65W Type-C PD快充方案的方块图

　　借助器件的卓越性能与公司的先进技术，本方案具有极高的集成度，且由于采用次级ZVS控制技术，方案在功耗、效率以及减少发热方面都有不俗的表现。在快充方面，本方案兼容了市面上应用范围最广的QC4.0、PD3.0以及近期热门的UFCS充电协议，能够实现100-240Vac全电压跨界适配，支持65W的标准功率输出，可以轻松为绝大多数支持Type-C供电的笔记本、手机等移动设备进行电力输送。

　　核心技术优势：

　　方案工作频率25KHz～130KHz；

　　兼容3～20V输出；

　　拥有QR/CCM与谷底开关技术，采用SR ZVS控制；

　　SR控制器高达200V耐压；

　　支持各种主流快充协议，特别是UFCS；

　　内含各种保护机制，尤其是LPS；

　　高集成，低成本。

　　方案规格：

　　90Vac～264Vac输入；

　　5V/3A，9V/3A，15V/3A，20V/3.25A输出；

　　DoE VI，6级能效；

　　EMI 6dB余量；

　　支持PD3.0，QC4.0，UFCS等多种快充协议；

　　支持OCP，OVP，OTP，OPP，LPS各种保护机制。
