INA170是2.7 至 60V、双向、400kHz 可变增益电流检测放大器

产品详情

描述：

INA170 是一款高侧双向电流分流AO4430监视器，具有宽输入共模电压范围、低静态电流和微型 MSOP-8 封装。

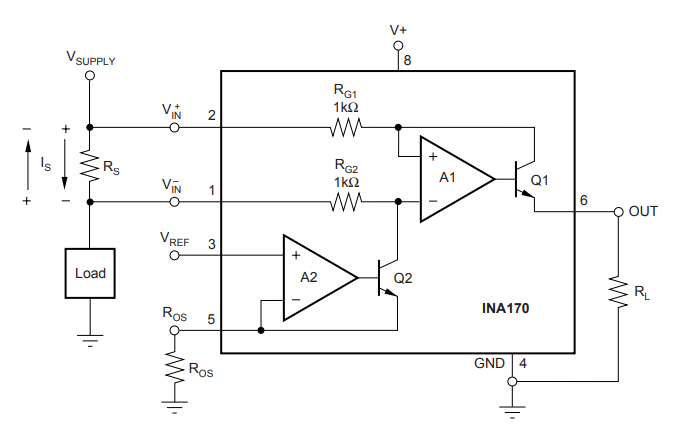

双向电流测量是通过输出偏移来完成的。偏移电压电平由外部电阻器和电压基准设置。这允许在为 INA170 使用单电源时测量双向分流电流。

输入共模电压和电源电压是独立的。在 +2.7V 至 +40V 的任何电源电压下，输入电压范围为 +2.7V 至 +60V。10μA 的低输入偏置电流为分流电流增加了最小的误差。

INA170 将差分输入电压转换为电流输出。该电流在外部负载电阻上产生电压，将增益设置为 1 到 100 以上。

INA170 采用 MSOP-8 封装，额定工作温度范围为 –40°C 至 +85°C，工作温度范围为 –55°C 至 +125°C。

特性：

●完整的双向电流测量电路

●宽电源范围：2.7V 至 40V

●独立于电源的共模电压：2.7V 至 60V

●电阻可编程增益设置

●低静态电流：75μA（典型值）

●MSOP-8 封装

应用：

○电流分流测量：

— 汽车、电话、计算机、电力系统、测试、通用仪器仪表

○便携式和电池备份系统

○电池充电器

○能源管理

○手机

参数：

共模电压 (Max) (V)：60

共模电压 (Min) (V)：2.7

输入偏移 (+/-) (最大值) (uV)：1000

输入失调漂移 (+/-) (Typ) (uV/C)：1

增益 (V/V)：可调节的

增益误差 (%)：2

增益误差漂移 (+/-) (最大值) (ppm/°C)：100

CMRR (最小值) (dB)：100

带宽 (kHz)：400

电源电压（最大）（V）：60

电源电压 (Min) (V)：2.7

智商（最大）（毫安）：0.125

通道数 (#)：1

比较器 (#)：0

特征：双向电流输出

工作温度范围（℃）：-40 至 85
