LM94021是具有多增益模拟输出选项的 ±1.5°C 温度传感器

产品详情

描述：

LM94021 是一款精密模拟输出 CMOS 集成电路AO4805温度传感器，可在低至 1.5V 的电源电压下工作。在 -50°C 至 +150°C 的宽温度范围内工作时，LM94021 提供与测量温度成反比的输出电压。LM94021 的低电源电流使其成为电池供电系统以及一般温度传感应用的理想选择。

两个逻辑输入，增益选择 1 (GS1) 和增益选择 0 (GS0)，选择温度-电压输出传递函数的增益。四个斜率可供选择：-5.5 mV/°C、-8.2 mV/°C、-10.9 mV/°C 和 -13.6 mV/°C。在最低增益配置（GS1 和 GS0 均连接低电平）中，LM94021 可以在 1.5V 电源下工作，同时在整个 -50°C 至 +150°C 工作范围内测量温度。将两个输入连接到高电平会导致传递函数具有最大的 -13.6 mV/°C 增益，以实现最大的温度灵敏度。增益选择输入可以直接连接到 V DD或接地，无需任何上拉或下拉电阻，从而减少组件数量和电路板面积。这些输入也可以由逻辑信号驱动，允许系统在操作或系统诊断期间优化增益。

特性：

●LM94021Q 符合 AEC-Q100 0 级标准，采用汽车级流程制造

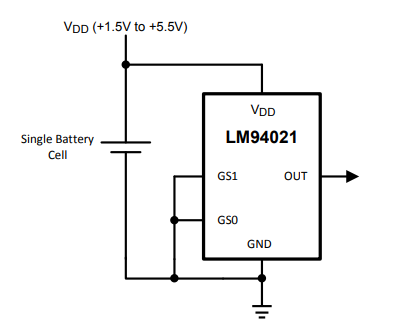

●低 1.5V 操作

●四种可选增益

●在-50°C 至 +150°C的宽温度范围内非常准确

●低静态电流

●输出短路保护

●超小型 SC70 封装

●尺寸与行业标准LM20 温度传感器兼容

●UL 认可组件

应用：

●手机

●无线收发器

● 电池管理

● 汽车

●磁盘驱动器

●游戏

●电器

参数：

本地传感器精度 (Max) (+/- C)：1.5

工作温度范围（℃）：-50 到 150

电源电压 (Min) (V)：1.5

电源电压（最大）（V）：5.5

电源电流（最大）（uA）：12

接口类型：模拟输出

传感器增益 (mV/Deg C)：-5.5 至 -13.6

特征：UL 认可
