TPS3704-Q1是具有超高精度和紧凑外形的汽车多通道车窗监控器

产品详情

描述：

TPS3704-Q1 是一款低功耗精密窗口AO4722电压监控器，可配置为四通道、三通道、双通道或单通道。每个通道在紧凑的 SOT-23 封装中具有 ±1% 的阈值精度，可提供较小的解决方案尺寸。TPS3704-Q1 包括非常准确的阈值检测，具有高分辨率，非常适合在低压电源轨上运行且具有窄裕度电源容差的系统。内置低阈值滞后和固定复位延迟（t D选项从 20 μs 到 1200 ms）可防止在监控多个电压轨时出现错误的复位信号。

TPS3704-Q1 不需要任何外部电阻器来设置过压和欠压复位阈值，从而进一步优化了整体高精度、成本、解决方案尺寸，并提高了安全系统的可靠性。TPS3704-Q1 功能安全合规性提升了能够满足 ISO 26262 要求和汽车安全完整性等级的汽车设计。独立的 VDD 和 SENSEx 引脚允许监控 VDD 以外的电源轨电压，或者可用作按钮输入。SENSEx 引脚支持可选使用外部电阻器。TPS3704-Q1 上的每个通道都可以自定义为自己的过压和欠压窗口检测，具有可以是对称或不对称的上限和下限阈值容差。TPS3704-Q1 可以监控多达四个通道，同时保持超低 I Q电流为 5.5 μA（典型值），工作温度范围为 –40°C 至 +125°C (T A )。

特性：

●符合汽车应用的 AEC-Q100

○器件温度等级 1：–40°C 至 +125°C 环境工作温度

○器件 HBM ESD 分类级别 2

○器件 CDM ESD 分类等级 C7B

●专为高性能和安全而设计：

●输入电流（4 通道）：IDD = 15 μA（最大值）

●高阈值精度：±0.25% 典型值，±1% 最大值

●内置精密迟滞：V HYS (V IT > 800 mV) = 0.75% 典型值

●功能安全合规

○专为功能安全应用而开发

○可用于帮助 ISO 26262 系统设计的文档

○系统能力高达 ASIL D

○硬件能力高达 ASIL A

○自检 - 手动设置

●专为广泛的应用而设计：

●输入电压范围，V DD = 1.7 V 至 6V

●四、三、双或单电压监控器

●每个通道高度可配置

○窗口（OV、UV）、仅 UV、仅 OV 选项

○窗口公差：±3% 至 ±11%

○高阈值分辨率：V IT ≤ 0.8 V：20-mV 步长 V IT > 0.8 V：0.5% 或 20-mV 步长中的较低值

●所有通道上的按钮监视器

●复位时间延迟 (t D )：固定时间延迟选项

○选项：23 个固定时间选项，范围从最小 20 μs 到最大 1200 ms

●多输出拓扑，封装类型：

●TPS3704xxxO-Q1：漏极开路，低电平有效（RESET）

●TPS3704xxxL-Q1：推挽式，低电平有效 ( RESET )

●TPS3704xxxH-Q1：推挽式，高电平有效（RESET）

应用：

●高级驾驶辅助系统 (ADAS)

●汽车信息娱乐和仪表盘

●混合动力汽车/电动汽车

●车身电子和照明

参数：

监控的耗材数量：2、3、4

阈值电压 1 (Typ) (V)：3.3、1.8、1.15

特征：按钮、复位时间延迟、独立的 VDD 和检测、欠压和过压监控器

重置阈值准确度 (%)：1

输出驱动器类型/复位输出：低电平有效，开漏

时间延迟（毫秒）：0.02、1、5、10、20、35、50、100、150、200、400、800、1200

TI 功能安全类别：功能安全能力

看门狗定时器 WDI（秒）：没有任何

工作温度范围（℃）：-40 到 125

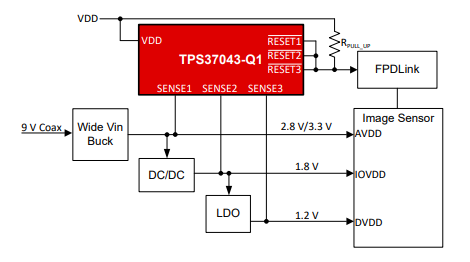

●TPS3704-Q1 典型应用电路

●TPS3704-Q1 功能框图

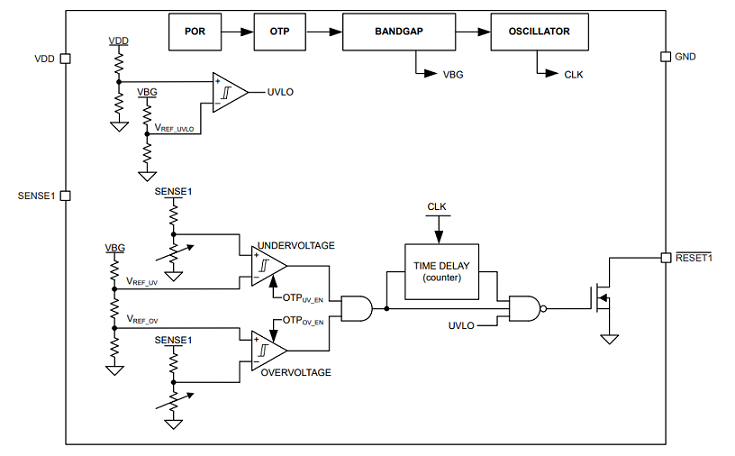

◆图 1：TPS37041-Q1 单通道功能框图

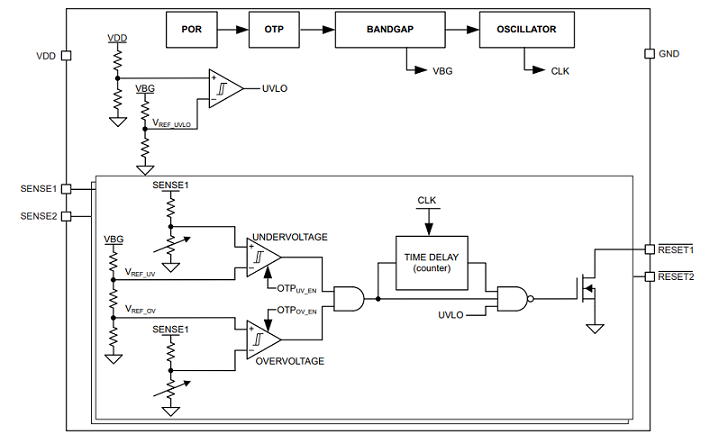

◆图2：TPS37042-Q1 双通道功能框图

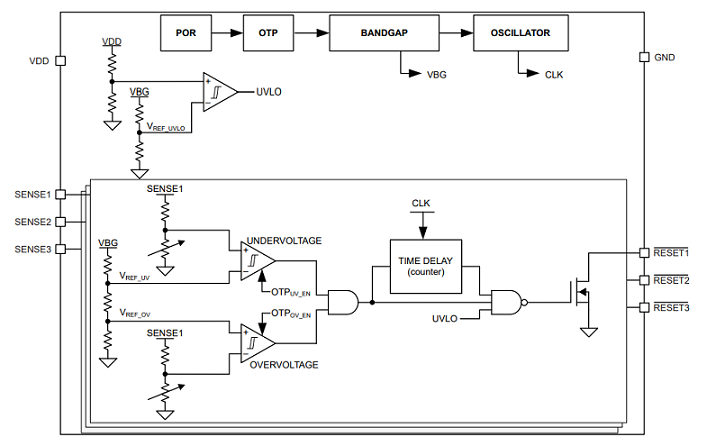

图 3：TPS37043-Q1 三通道功能框图

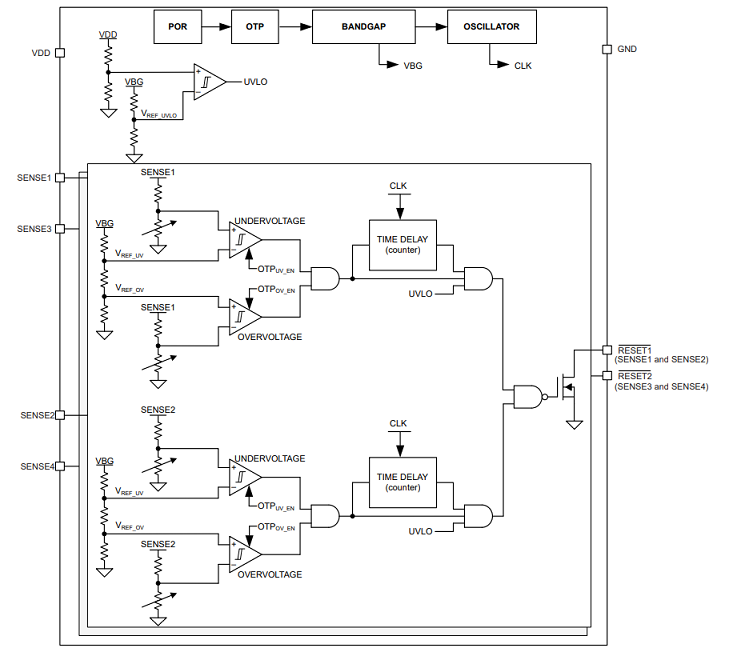

◆图4：TPS37044-Q1 四通道功能框图
