小区楼宇对讲、门禁系统实操现场接线图，一看就会

来源:弱电干货发布时间:2022-05-262604浏览

最近有网友问了门禁这块系统是怎么样的，那今天讲下我们最常见的一些门禁组网方式，门禁有哪些功能，它需要哪些设备才能组网，下面听我来说。

门禁 , 又称出入管理控制系统通道管理系统. 是一种管理人员进出的数字化智能管理系统。原始的门禁系统概念其实早就在我们生活中。例如：我们家家户户都装了门和锁，自己家里的人配了钥匙，家里人回来时，无需喊门，直接用钥匙开门进入。外面的人来访，屋里的人听到敲门的声音，知道有人来访了，问："谁呀？"外面的人回答："我是***！"里面的人通过声音和以往经验判断该不该开门。这就是一个原始的门禁概念。万里长城就是中国古代最大的原始门禁系统。随着社会电子化智能程度的深入，现在我们看到的门禁系统依据输入设备介质和方法的不同可以分为：密码门禁系统 , 刷卡门禁系统 ,生物识别门禁系统。

一，一体化门禁，又叫独立门禁

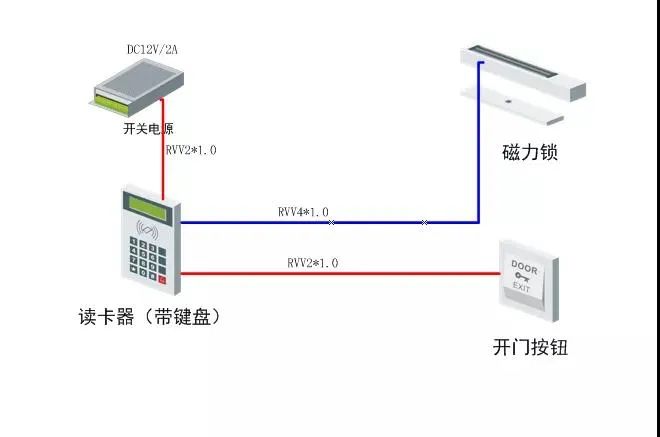

我们从最原始的开始，这个也是现在一些写字楼里的办公室用的最多的，也是最实惠便宜的一种，就是一个门禁机，电磁锁，开门按钮，电源，组成一个结合在一起组成一个整体，安装在大门上面就实现出入管理功能，如果需要更加大的功能，就需一加入一套软件，前提是要实现数字化，也就是说需要联网，建立起一个独立的内网。下图为一体化门禁组网图

优点：一体化门禁是门禁最初级产品，组网、安装简单方便，调试简单，是小型办公场所必备系统。一体化门禁具备以下功能，密码开门，刷卡开门，按钮开门。

缺点：不能实现网络远程管理，门禁卡只能本地授权，无法远程授权门禁卡，门禁卡总量有限，大部分只能存2000张门禁卡信息。

二、RS485门禁模式

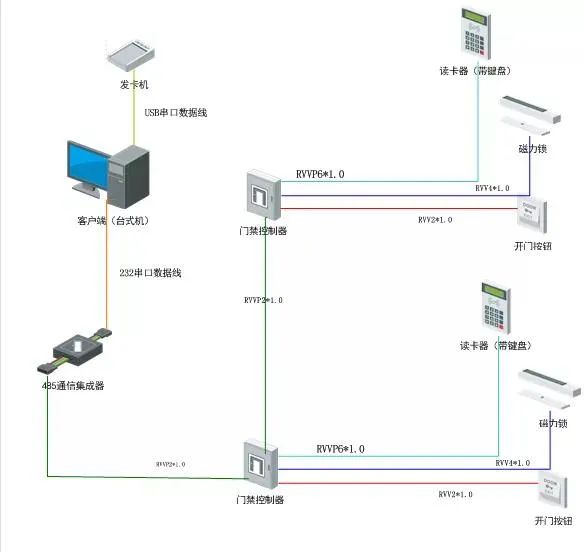

通过RS485通讯总线（必须用双绞线，或者网线的其中一组），将控制器通过手牵手串联的方式，一根总线接到 RS485转换器（集线器）上，再接到计算机串口上，实现一台计算机（软件）对多台控制器的管理和通讯。

通讯距离：

最远的控制器到计算机的连线理论上的距离是1200米，建议客户控制在800米以内，能控制在300米以内效果最好。如果距离超长，可以选购 485中继器（延长器）（请向专业的转换器生产公司购买，中继器的放置位置是在总线中间还是开始，请参考相关厂家的说明书。）选购中继器理论上可以延长到 3000米。

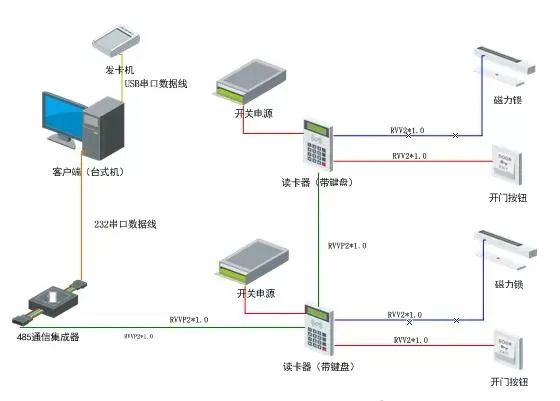

下图为无控制器的RS485门禁系统

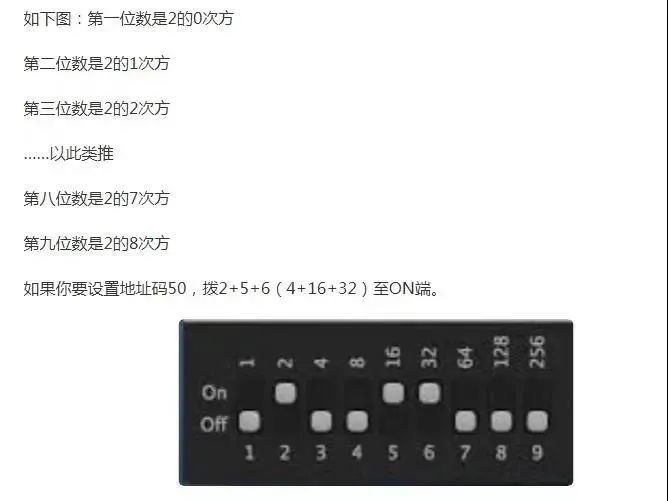

这种读卡器相当于有控制器功能，前提是需要对读卡器进行拔码，也就是在刷卡时，其实门禁卡只是识别拔码的数字，每一读卡器都是自己独立的拔码数字，在施工前需要对所有读卡器进行拔码工作，并标记出对应门，便于后期对应安装。拔码方式如下图

负载数量：

即一条485总线可以带多少台控制器，这个取决于控制器的通讯芯片和485转换器的通讯芯片的选型，一般有 32台，64台，128台，256台几种选择，这个是理论的数字，实际应用时，根据现场环境，通讯距离等因素，负载数量达不到指标数。微耕公司控制器和转换器按256台设计，实际建议客户每条总线控制在80台以内。如果有几百上千台控制器，请采用多串口卡或者 485HUB来解决，具体请参考"如果系统控制器数成百上千台，如何组网？"坚决禁止使用无源485转换器，无源485转换器成本只有十几块钱，虽然标称负载数量是32台，实际应用中5台都带不起，通讯总线也无法超过100米，没有防雷击防浪涌设计等，具体请参考"为什么禁止使用无源485转换器？"RS485通讯方式，必须手牵手通过双绞线串联连接，禁止分叉或者星形连接，具体请参考"RS485通讯原理和施工布线注意事项"。

下面详细教大家接线。

门禁套装

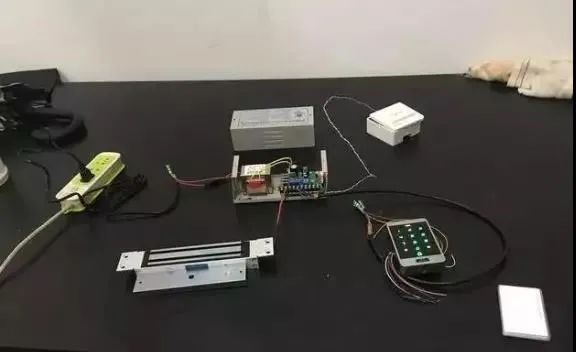

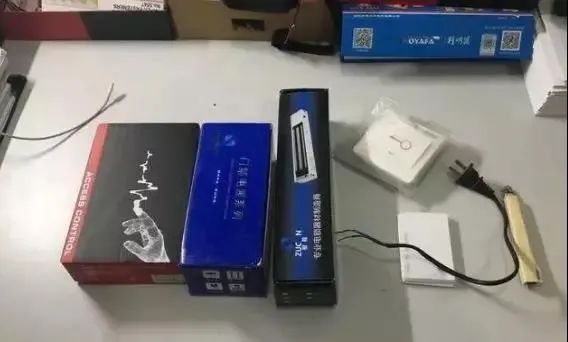

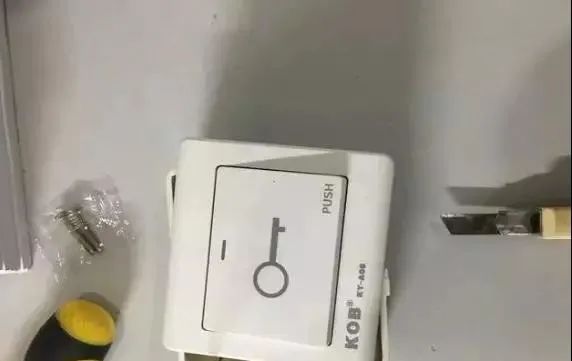

从左到右分别是门禁一体机，门禁电源（门禁控制器），磁力锁，开门按钮，最后长方形白色那个是IC卡，刷卡用。好下面我们来接线。

拆开就是这样。

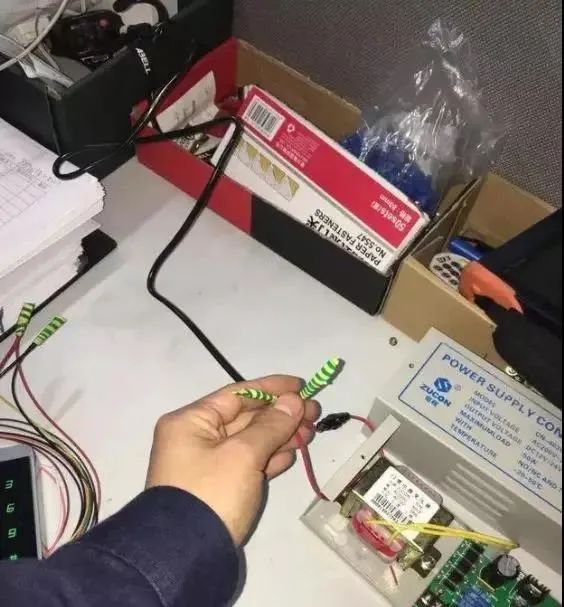

先给门禁电源接220V的电，我手里那两条红色的就是接220电压的线，也就是门禁电源电压输入端，接220的电大家都会，这个可以不分火线零线，因为它两根都是红色的，接上去胶布缠好，就可以了，记住不要带电接。

门禁电源接线

接好220V电压后我们先来看看门禁电源的接线端口，大家仔细看下图

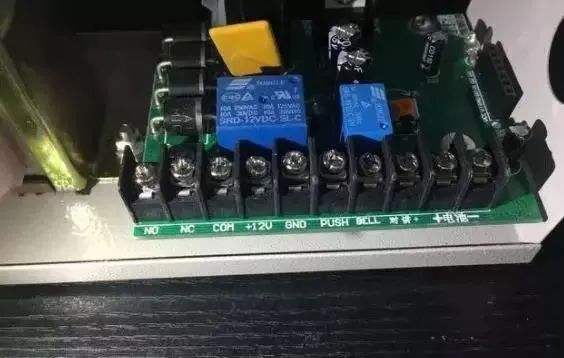

门禁电源接线端子

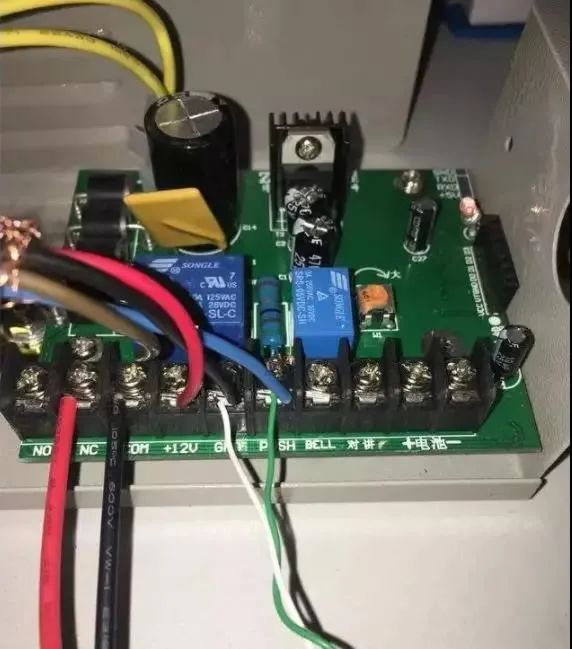

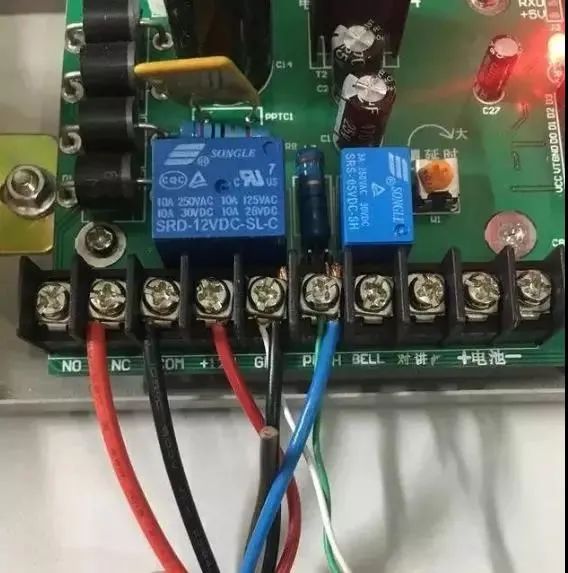

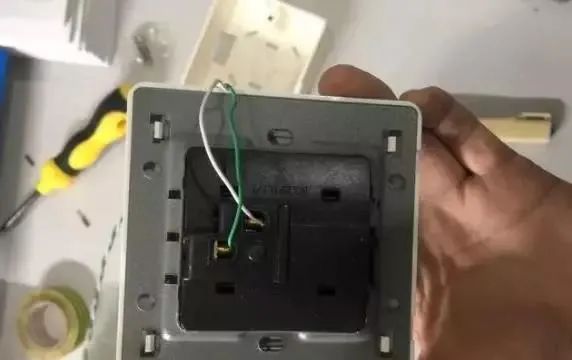

大家会看到有10个接线端子，NO跟COM接电控锁的，NC跟COM接磁力锁，12V跟GND给门禁一体机供电，GND跟PUSH接开门信号，接开门按钮都可以。后面是接门铃对讲，蓄电池的，我一般都不用，所以不讲了。下面先接磁力锁，磁力锁就红黑两根线，如下图

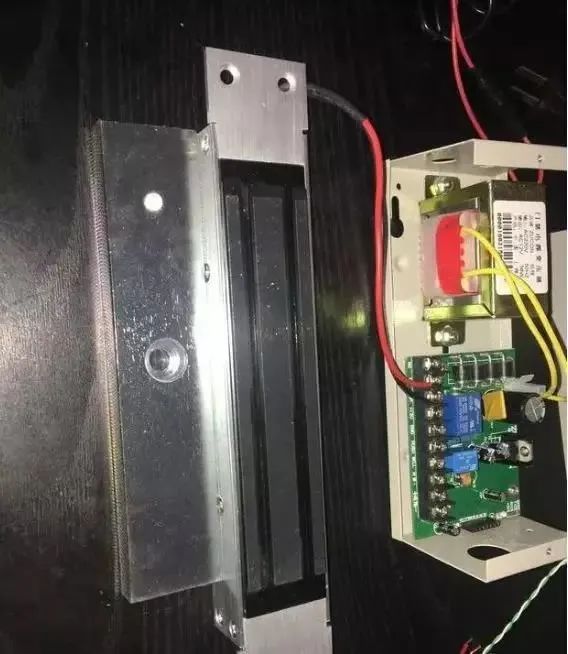

磁力锁接COM跟NC

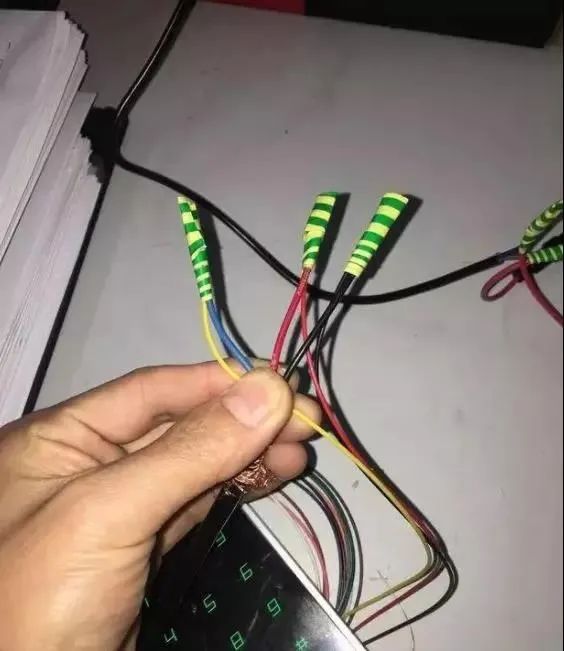

红色线接NC,黑色线COM，螺丝一拧接上去就可以了。下一个我们接门禁一体机，把门禁电源跟门禁一体机用四芯线(用3芯就够了）连接，首先把12V电源线接了，红色是12V正极，黑色12V负极，黄色线是继电器常开输出端，这个接门禁电源的PUSH口就可以了。黄色线是开门信号线，不接，门禁就不能刷卡，也不能密码开门，其它线就是接读头信号，接门铃，接数据拷贝等，这些我一般不用，所以不接不讲了，看下图
