Chiplet普及之路已开启！

封装行业正准备将chiplet的应用范围扩大（不再局限于少数芯片供应商），为下一代3D芯片设计和封装奠定基础。



新的chiplet标准和成本分析工具（确定一个基于chiplet设计的可行性），与其他努力一起，都在致力于推动chiplet模型向前发展，尽管该技术仍存在一些挑战和差距。

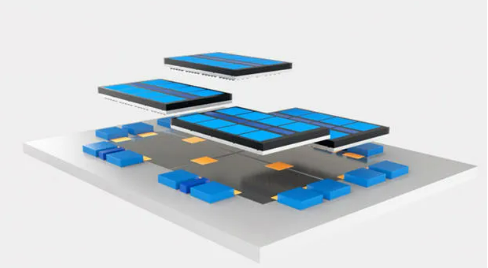

使用这种方法，封装厂可以在库中拥有具有不同功能和过程节点的模块化chiplet菜单。然后，芯片客户可以从中选择，并将它们组装在一个先进封装中，从而产生一种新的、复杂的芯片设计，作为SoC的替代品。

Chiplet模型已被证明是可行的，如英特尔、AMD和Marvell公司，他们设计了自己的chiplet和互联。现在，业内其他公司也正在积极探索chiplet，因为对许多公司来说，扩展变得过于困难和昂贵，而迁移到新节点的功耗和性能优势正在缩小。先进封装提供了一种在不同的技术节点上组合chiplet的方法，而chiplet则提供了一种互联RC延迟的解决方案。使用Chiplet还有望更快地开发复杂芯片，并且可以针对特定市场和应用进行定制。



为了开发一个复杂的集成电路产品，传统方案是供应商设计一个芯片，将所有功能集成在同一个die上；后续的每一代产品中，die的函数数量都会显著增加。在最新的7nm/5nm节点上，这种方案对应的成本和复杂性都在飙升。



谷歌的高级技术开发工程师Mudasir Ahmad表示：“新节点的设计成本在不断上升。目前，制造一个5nm芯片的成本，几乎等于制造10nm和7nm芯片的成本之和。这是非常昂贵的。”



虽然传统方法仍然是芯片设计的一个可选方案，但chiplet为客户提供了另一种解决方案。与任何新技术一样，chiplet集成并不简单。目前，基于chiplet的设计只用于高端产品，而不是日常设计。即便如此，也需要几大要素才能打造出基于chiplet的模型。只有少数大公司拥有所需的专业知识和能力，其中大部分是私有的。所有这些，都导致采用基于chiplet的方法仅局限于少数。



现在，让基于chiplet的设计更容易实现的工作正在进行中。包括以下几点:

• ASE、AMD、Arm、谷歌、英特尔、Meta、微软、高通、三星、台积电组成新的chiplet联合体。该小组发布了一个新的、开放的die-to-die互联规范，使chiplet可以在同一个封装中相互通信；

• ODSA子项目正在对类似的技术进行最后的润色。ODSA也刚刚发布了一个新的成本分析工具，以帮助确定给定的基于chiplet的设计是否可行；

• 几家封装公司正在开发制造技术，将基于chiplet的设计投入生产。



Chiplet挑战



一般来说，开发一个基于chiplet的设计，第一步是产品定义，然后需要产品架构、KGD（known-good die）和die-to-die互联，此外还需要一个健全的制造策略。



KGD是设计中使用的die或chiplet。Die-to-die互联允许chiplet在设计中相互通信。通过开发或采购这些组件，芯片客户至少在理论上可以开发基于chiplet的设计。



但最大的问题是这种设计是否可行或是否具有成本效益。对于规避风险的芯片客户来说，这可能是主要障碍。



为了帮助这些客户，ODSA发布了一个成本分析软件工具，列出了开发基于chiplet的设计所涉及的所有可能的组件和成本。



Ahmad表示：“没有普适性法则确定是否应该使用chiplet，这完全取决于具体的应用。我们需要一个模型，可以对每个应用提供反馈。现在芯片客户可以通过一个公共框架将数据输入其中，然后可以尝试理解为特定应用使用chiplet是否有意义。”



成本并不是唯一的因素。工程师们还必须正视chiplet带来的挑战，Ahmad表示，以下是其中的一些挑战:

• 报废成本：如果一个chiplet在最终设计中有缺陷，整个设备可能会报废，这就增加了报废成本；

• 测试：为了最小化报废损失，设计需要更高的测试覆盖率；

• 良率：封装的复杂性可能会影响总体良率；

• 性能：将信号从一个die移动到另一个die，可能会降低产品的性能。



商业模式是另一个挑战。Ahmad表示：“如果有不同的供应商提供不同的组件，最终产品出现问题后，谁来承担责任？如何划分责任？”



架构、KGD、互联



成本和技术上的挑战只是chiplet的一部分。客户还必须定义产品，并为设计选择一个体系结构。



这里有很多选择。客户可以将die合并到一个现有的高级封装或一个新的架构。

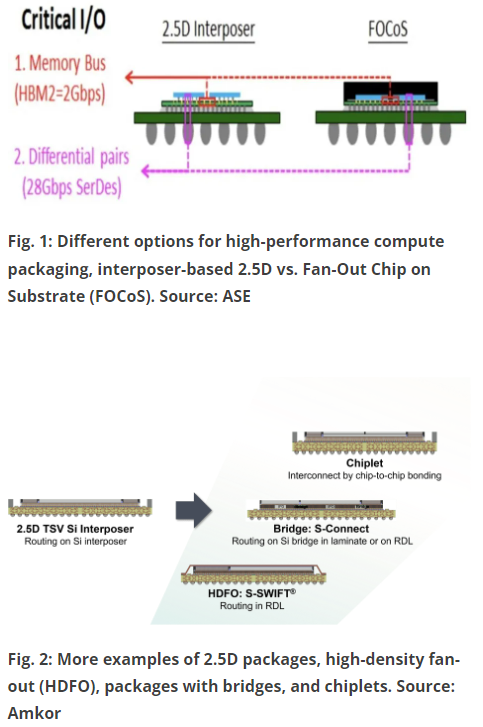

Fan-out是一种选择。作为fan-out封装的一个典型，DRAM芯片堆叠在封装中的逻辑芯片上。

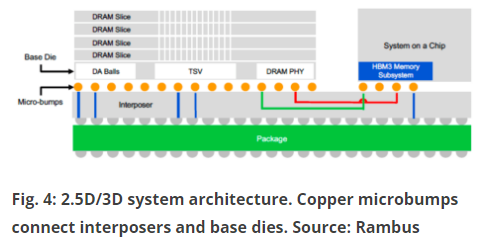

2.5D是用于高端系统的另一选择。在2.5D中，die堆叠在一个插接器上，侧对侧连接。该插接器集成了通硅孔(TSV)，TSV提供了die到电路板的电气连接。举个例子，ASIC和高带宽内存(HBM)被并排放置在插接器上，这里HBM是一个DRAM内存栈。



另一种选择是在新的3D架构中加入chiplet。例如，英特尔的GPU架构，代号为Ponte Vecchio。该设备在一个封装中包含了5种不同节点的47个贴片或chiplet。



任何基于chiplet的架构都需要KGD。如果没有KGD，整个封装可能会面临低良率或功能失败。



ASE工程技术营销总监Lihong Cao在最近一次活动中表示:“我们收到裸die，将其放入封装中，以交付具有特定功能的产品。关于KGD，我们希望它的功能是经过全面测试的，良率是100%。”



这不是唯一的挑战。在一个封装中，一些die被堆叠在一起，而另一些则在其他地方，所以还需要die-to-die互联。



如今的chiplet设计使用专有互联技术连接die，这限制了chiplet普及。QP Technologies母公司Promex的总裁兼CEO Richard Otte表示:“标准化是chiplet成为新IP的最大障碍，必须在chiplet之间建立标准/通用的通信接口。”



好消息是，一些组织正在研究chiplet的开放式die-to-die互联标准。目前，有几种相互竞争的技术，目前还不清楚哪一种会胜出，也不清楚它们将如何结合。



ODSA正在准备一种名为Bunch of Wires(BoW)的die-to-die互联技术。其他die-to-die技术包括高级接口总线(AIB)、CEI-112G-XSR和OpenHBI。



最近，由英特尔、三星、台积电和其他公司支持的一个新的chiplet联盟发布了UCIe，这是一个涵盖了die-to-die I/O物理层、die-to-die协议和软件栈的规范。



上述所有规范都定义了封装内chiplet之间的标准互连，但它们都是不同的。Cao表示：“UCIe和BoW都是开放规范，定义了封装内chiplet之间的互连，并使开放的chiplet生态系统成为可能。但它们在层的定义上和优化应用上有所不同。”



事实证明，没有一种互联技术可以满足所有的需求。工程师将选择一个满足给定应用要求的选项。长电科技CEO Choon Lee表示:“各种标准之间存在重叠的子集。所以坚持一个标准可能没有什么意义。一般情况下，chiplet的功能块由设备制造商定义，他们知道如何优化chiplet之间的连接。”



Chiplet堆叠/键合



一旦定义了芯片架构、KGD和互连，下一步就是确定是否有必要将产品投入生产。



和以前一样，封装或chiplet设计可以在晶圆厂、存储器制造商或OSAT进行制造和组装。每个供应商都在开发一种或多种不同的方法来组装、堆叠和连接不同的chiplet。先进的键合技术有热压键合、激光辅助键合和铜混合键合。



热压键合(TCB)和激光辅助键合(LAB)都利用了传统的带铜微凸点的倒装芯片工艺。在这个过程中，一个die上会形成铜凸起，然后使用倒装片粘结器(LAB或TCB)将设备粘结到另一个结构上。相比之下，铜混合键合使用铜互连堆叠/连接die，而不是传统的凸点。



传统的倒装芯片工艺用于制造几种封装类型。其中一种称为BGA，用于多种芯片应用。

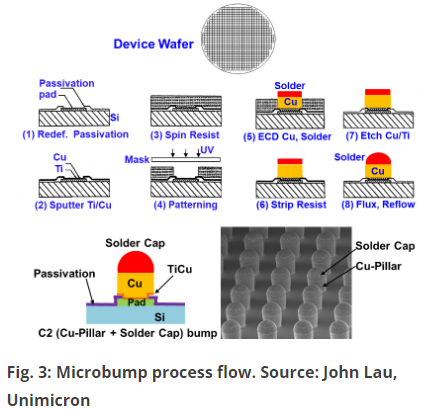

要制造BGA封装，首先要在晶圆厂的晶圆上制造芯片。然后，在晶圆片的一侧形成基于焊料的微小铜凸点。铜凸点连接一个die到另一个die或封装中的基板。这些突起在不同结构之间提供了小而快速的电连接。



一般情况下，倒装焊片用于300µm至50µm凸块间距(Bump Pitch)下的die堆叠/互联。现在，凸块间距已经达到40µm及以下。



所以该行业需要一种先进封装解决方案，使用最先进的铜微凸点，针对40µm及以下的凸块间距。在这种情况下，使用传统的倒装芯片互联技术是很有挑战性的。对于更小的间距，一些封装厂使用TCB在40µm至10µm凸块间距下进行die堆积和互联。



对于2.5D/3D封装，一般采用TCB进行芯片堆叠和互联。

同时，LAB也是可行的。在LAB工艺中，使用传统的凸块工艺在die上形成微小的铜凸点。然后，将die和基板放置在LAB工具中。该系统利用激光产生的热量将die对准并连接到基板上。



在LAB系统中，在低热应力的情况下，粘合过程耗时不到一秒。可以看出，LAB比TCB更快，但它需要来自特定供应商的专门设备。



Amkor和长电科技正在开发LAB。该技术自2019年左右开始投入生产。长电科技的Lee说:“LAB已经在高性能计算应用上投入生产，在这些应用中，由于翘曲或残余应力造成的凸块non-wet或开裂可能是至关重要的。”



OSAT希望将LAB推至10µm左右。Amkor高级封装开发和集成副总裁Michael Kelly表示：“我们已经演示了使用铜无铅凸起和激光辅助连接方法，将间距降低到10µm。我们的产品在20µm下已经合格，这些都是片上芯片，大多数是专用传感器。”



混合键合



TCB和LAB的凸距均可达到10µm。除此之外，行业需要一种新的解决方案，即铜混合键合，这种方案使用细间距铜连接直接堆叠/连接die，而不是传统的微凸点。



铜混合键合并不是什么新鲜事。2005年，Ziptronix推出了一种名为低温直接键连接(DBI)的技术，被认为是铜混合键合的第一个版本。(2015年，Tessera收购了Ziptronix；2017年，Tessera更名为Xperi。)



2015年，索尼授权DBI，并将该技术用于其CMOS图像传感器生产线。首先，两个不同的晶圆在一个晶圆厂加工。第一个晶圆由许多处理器芯片组成；第二个晶圆由多个像素阵列晶圆组成。



目标是将每个像素阵列芯片堆叠在每个处理器芯片上。为此，两个晶圆被插入到一个晶圆键合器中。首先形成介电键，然后是金属对金属的连接，最后对晶圆片上的die进行切割和封装，得到图像传感器。



使用Xperi的DBI工艺，Sony和OmniVision分别生产了3.1µm和3.9µm间距的CMOS图像传感器。



现在，该行业正在开发用于3D芯片和封装应用的铜混合键合。AMD、Graphcore和YMTC已经宣布了使用混合键合的产品。

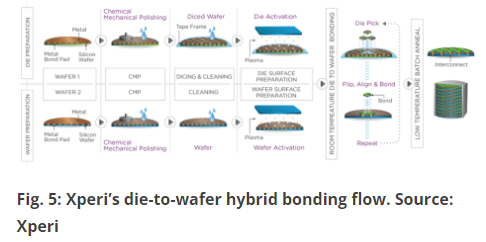

在封装中，wafer-to-wafer和die-to-wafer的键合都采用混合键合。在die-to-wafer工艺中，晶圆厂加工两个晶圆。然后，将第一个晶圆上的die切割出来并使用混合键合连接到第二个晶圆上。

Die-to-wafer为封装客户提供了更多选择，但这是一个具有挑战性的过程。Xperi产品营销副总裁Abul Nuruzzaman表示:“CMOS图像传感器是通过wafer-to-wafer的混合键合形成的，键合的die具有相似的尺寸，两种wafer具有成熟的硅供应链和工艺，良率足够高。在2.5D或3D先进封装中，有时需要一种die-to-wafer键合技术。它需要KGD，不同的die尺寸，不同工艺节点或晶圆尺寸下的die。切割、die处理和组装必须与混合键合工艺兼容，这对行业来说是相对较新的。”



除Xperi外，Imec、Intel、Leti、Micron、Samsung和TSMC也在开发铜混合键合工艺。



结论



到目前为止，只有少数供应商开发和制造了基于chiplet的设计。为了使这项技术得到更广泛的应用，几个关键的组成部分正在落地。



考虑到在先进节点上开发芯片的成本不断上升，业界比以往任何时候都更需要chiplet。
